《画法几何与工程制图》期末模拟题及答案
2020年土木工程高起本画法几何与工程制图期末考试答案
2020（1）画法几何与工程制图1(高起本)考试202001-土木工程(高起本)课程：画法几何与工程制图1(高起本) 1. (单选题) 下图所示组合体,正确的左侧立面图是:(本题2.5分)A. AB. BC. CD. D答案: D2. (单选题) 下图所示组合体,正确的1-1剖视图是:3.(本题2.5分)A. AB. BC. CD. D答案: B3. (单选题) 下图所示组合体,正确的1-1断面图是:(本题2.5分)A. AB. BC. CD. D答案: A4. (单选题) 下图中已知组合体正面图和侧面图,正确的平面图是:(本题2.5分)A. AB. BC. CD. D答案: D5. (单选题) 下图为截切后正圆柱的三面投影,正确的H面投影是:(本题2.0分)A. AB. BC. CD. D答案: C6. (单选题) 下图所示圆锥被正垂面P所截,其截交线的形状是:(本题2.0分)A. 三角形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线答案: B7. (单选题) 下图所示三棱柱与半球相贯,相贯线的空间形状是:(本题2.0分)A. 圆曲线、椭圆与椭圆的组合B. 空间曲线C. 圆曲线、圆曲线与圆曲线的组合D. 椭圆、椭圆与椭圆的组合答案: C8. (单选题) 在下图中已知形体的三面投影图,则与其吻合的轴测图是:(本题2.0分)A. AB. BC. CD. D答案: D9. (单选题) 下图所示六棱锥被正垂面P所截,其截交线的形状是:(本题2.0分)A. 三角形B. 五边形C. 六边形D. 七边形答案: D10. (单选题) 下图所示正垂面圆O的水平投影是:(本题2.0分)A. 直线B. 椭圆C. 圆D. 双曲线答案: B11. (单选题) 下图所示的曲面是:(本题2.0分)A. 柱面B. 锥面C. 回转面D. 螺旋面答案: D12. (单选题) 下图所示AB直线与三角形CDE平面的相对几何关系是:(本题2.0分)A. AB在三角形CDE内B. AB与三角形CDE相交不垂直C. AB与三角形CDE垂直D. AB与三角形CDE平行答案: D13. (单选题) 下图所示A、D两点是:(本题2.0分)A. V面投影重影点B. H面投影重影点C. W面投影重影点D. 非投影重影点答案: C14. (单选题) 下图所示五棱柱表面上一点K,其正确的侧面投影是:(本题2.0分)A. AB. BC. CD. D答案: B15. (单选题) 下图所示AB直线是:(本题2.0分)A. 水平线B. 正平线C. 侧平线D. 一般倾斜直线答案: D16. (单选题) 在下面的投影图中,反映线段实长的投影是:(本题2.0分)A. a'b'B. b'c'C. acD. 无答案: A17. (单选题) 下图所示AB、CD两直线的相对几何关系是:(本题2.0分)A. 平行B. 相交C. 相交垂直D. 交错答案: B18. (单选题) 下图所示AB、CD两直线的相对几何关系是:(本题2.0分)A. 平行B. 相交垂直C. 相交不垂直D. 交错答案: D19. (单选题) 下图所示ABCDE平面的类型是:(本题2.0分)A. 正垂面B. 铅垂面C. 侧垂面D. 一般倾斜平面答案: B20. (单选题) 下图所示K点在球面上的位置是：(本题2.0分)A. 球面的左下前部B. 球面的右下前部C. 球面的左上前部D. 球面的左上后部答案: D21. (单选题) 轴测投影是根据什么原理投射得到的：(本题2.0分)A. 平行投影B. 中心投影C. 正投影D. 斜投影答案: A22. (单选题) 下图所示正平面P与三角形平面ABC的交线是：(本题2.0分)A. 正平线B. 水平线C. 铅垂线D. 一般倾斜直线答案: A23. (单选题) 下图所示P、Q两平面的相对几何关系是：(本题2.0分)A. 平行B. 垂直C. 相交D. 不确定答案: B24. (单选题) 下图为球面被两个正垂面切割，其切口的空间形状是：(本题2.0分)A. 椭圆曲线与椭圆曲线的组合B. 椭圆曲线与双曲线的组合C. 圆曲线与圆曲线的组合D. 矩形与椭圆曲线的组合答案: C25. (多选题) 关于投影法及视图,下列说法正确的是( )。
画法几何及工程制图试题
《画法几何及工程制图》模拟试题一一.填空题（本大题共15个空，每空1分，共15分）1、A3图纸的幅面尺寸为___________________。
2、工程样图中，剖视图的封闭线应画成____________，假想轮廓线应画成____________(填线型)。
3、垂直于H 面，平行于V 面和W 面的直线为___________，平行于W 面，垂直于V 面和H 面的平面为___________。
4、在基本视图中，符合宽相等的视图有_____________________________。
5、对于多线螺纹，螺距、导程和线数之间的关系为____________________。
6、普通细牙螺纹大径为20，螺距为1.5，右旋，中径公差带代号为5g ，顶径公差带代号为6g ，短旋合长度，其螺纹标记为____________________。
7、轴表示的基本尺寸为_________，最大极限尺寸为___________，公差为___________。
8、形如的尺寸为基________制__________配合，其中孔的下偏差为_____________。
9、表示是用________________法获得的表面。
二.选择题（本大题共5个小题，每题3分，共15分）1、已知立体的主视图和俯视图，则正确的左视图为【 】。
025.0050.040--Φ6s 7H 25Φ3.22、下图中直线AB是【】。
A．一般位置直线B．正垂线C．水平线D．侧平线3、已知圆弧在半圆球表面上，投影正确的一组视图是【】。
A B CD4、正确的A－A剖面图是【】。
5、下列四组视图中，正确的一组视图是【】。
三．标注下面的图形，尺寸保留整数。
（7分）四.已知直线AB平行于CD，用换面法求AB与CD间的距离。
（13分）五. 对照轴测图补画三视图上漏画的图线。
（12分）六. 已知立体左视图，补画主视图和俯视图中截交线及轮廓线的投影。
（13分）七.将下面零件的主视图画成全剖图。
画法几何与工程制图基础期末考试复习题及参考答案-专升本
1、根据给出的视图，补画第三视图或视图所缺的图线
2、根据给出的视图，补画第三视图或视图中所缺的图线
五、
1、根据给出的视图，补画第三视图或视图所缺的图线
2、根据给出的视图，补画第三视图或视图所缺的图线
参考答案
一、
二、
三、
四、
五、
《画法几何与工程制图基础》复习题
一、
1、在平面ABC内作一条水平线，使其到H面的距离为10mm。
2、在平面ABC内作一点，使其到H面的距离为15mm，到V面的距离为12mm
二、
1、作平面△ABC和平面△EFG的交线，并判别可见性
2、作直线和平面的交点，并判别可见性
三、
1、完成下
画法几何及工程制图试题及参考答案
1.单项选择题(30)1. 图纸旳会签栏一般在（ B ）A. 图纸右上角及图框线内B. 图纸左上角及图框线外C. 图纸右上角及图框线外D. 图纸左上角及图框线内@！．一物体图上长度标注为, 其比例为1﹕5, 则其实际大小为（ B ）A. 400 B. C. 10000 D. 2003．下列仪器或工具中, 不能用来画直线旳是（ D ）A. 三角板B. 丁字尺C. 比例尺D. 曲线板4.在土木工程制图中，除了遵守建筑工程制图原则和某些行业原则外，还必须遵守旳国标为：. .)A.总图制图原则B.水利水电工程制图原则C.技术制图原则D.铁路工程制图原则5.由国家职能部门制定、颁布旳制图原则, 是国家级旳原则, 简称国标。
国标旳代号为: ..)A.IS....B.G.....C.Standar.....D.ANSI6.图纸上旳多种文字如中文、字母、数字等, 必须按规定字号书写, 字体旳号数为: .. )A.字体旳高..B.字体旳宽..C.原则中旳编..D.序号7.绘制工程图应使用制图原则中规定旳幅面尺寸, 其中A2幅面旳尺寸为: . .)A.594(841（A1...B.210(297(A4...C.420(594(A2...D.297(420(A3....1189*841(A0)8.绘制工程图应使用制图原则中规定旳幅面尺寸, 其中A4幅面旳尺寸为: .. )A.594(84...B.210(29...C.420(59...D.297(4209.绘图比例是: .. )A.图形与实物对应要素旳线性尺寸之..B.实物与图形对应要素旳线性尺寸之比C.比例尺上旳比例刻.........D.图形上尺寸数字旳换算系数10.假如物体旳长度为1000mm, 绘图比例是1:20, 则在绘图时其长度应取: .. )A.10......B.100......C.5......D.2011.假如物体旳长度为1000mm, 绘图比例是1:20, 则在其图形上长度标注旳尺寸数字为.. )A.10......B.100......C.5......D.2012.比例尺是三棱柱形旳, 按比例画图时, 应使用比例尺, 它旳作用是: .. )A.按比例进行尺寸度.B.查找换算系.C.与计算器旳作用类.D.可画直线13.粗实线旳用途为: .. )A.表达假想轮..B.表达可见轮..C.表达不可见轮..D.画中心线或轴线14.中粗虚线旳用途为: .. )A.表达假想轮..B.表达可见轮..C.表达不可见轮..D.画中心线或轴线15.粗线、中粗线和细线旳宽度比率为: .. )A.3:2:.....B.2.1..:.....C.5.2..:.....D.4:2:116.虚线由短画和短间隔构成，如下图所示，其短画旳长度a旳值应取：. .)A.1~2m.....B.2~4m.....C.4~6m....D.6~8mm17.点画线由长画、短间隔和点构成，如下图所示，其长画旳长度a旳值应取：. .)A.3~8m.....B.8~10m.....C.10~15m....D.15~20mm18.右图中直径尺寸注法错在: .. )A.尺寸起止符号应为短斜线B.尺寸数字没有居中C.尺寸线应当倾斜D.直径尺寸应当注在圆外19.右图中直径尺寸注法错在: . .)A.尺寸起止符号应为短斜线B.尺寸数字不能水平注写C.尺寸数字应注写在圆内D.尺寸数字注写旳引出线不应从尺寸线端点引出20.右图中长度尺寸注法错在: . .)A.尺寸起止符号倾斜方向不对B.尺寸线距离标注位置太远C.该尺寸应注写在图形轮廓内D.尺寸线不应是图形轮廓线旳延长线21.绘图仪器中分规旳重要作用是: . .)A.画圆或圆.....B.是圆规旳备用品C.用来截量长....D.只是等分线段22.徒手画图草图时: .. )A.只是不需要固定图纸, 其他与仪器图相似B.可以了草随意某些C.所有图线同样, 没有粗中细线型旳规定D.画线靠徒手, 定位靠目测, 必须保持线型明确, 比例协调23.工程上常用旳图示措施中使用最广泛旳是那一种？ .. )A.多面正投影.....B.轴测投影法C.标高投影......D.透视投影法24.下面有关轴测投影旳说法哪一种是对旳旳... )A.直观性强, 有一定旳度量性B.最具有真实感, 但作图太繁杂费时C.绘图简便, 有立体感, 无度量性D.绘图简便, 度量性好, 无立体感25.正投影法是指: .. )A.投射线都相交于投射中心, 投射出形体投影旳措施B.投射线互相平行且垂直于投影面, 投射出形体投影旳措施C.由互相平行旳投射线投射出形体投影旳措施D.投射线互相平行且倾斜于投影面, 投射出形体投影旳措施26.多面正投影法旳长处是: .. )A.直观性..........B.富有立体感和真实感C.绘图简便, 立体感.....D.绘图简便, 度量性好27.下面哪一种性质不是中心投影法和平行投影法共有旳基本性质. .)A.同素.....B.附属....C.积聚.....D.平行性28.@下面哪一种性质不是平行投影法特有旳基本性质.. )A.平行.....B.定比....C.相似....D.接合性29.@ 平行投影法中图形旳相仿性是指: ( A )A.相似..B.全等..C.平面图形非退化旳平行投..D.平行性30@.三面投影图在度量关系上有... )A.三个投影各自独......B.正面投影和水平投影长对正C.长对正、高平齐、宽相...D.正面投影和侧面投影高平齐31.@三面投影图中水平投影反应形体旳.(..)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系32.@ 三面投影图中正面投影反应形体旳: ( C)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系33.三面投影图中侧面投影反应形体旳.(..)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系34.假如A点在V投影面上, 则: (..)A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为035.假如A点在H投影面上, 则: .. )A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为036.假如A点在W投影面上, 则: .. )A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为037.右图中两直线旳相对几何关系是..做重. )A.相......B.交错C.相交垂....D.交错垂直38.右图中两直线旳相对几何关系是... )A.相......B.交错C.平......D.无法判断39.右图中两直线旳相对几何关系是... )A.相......B.交错C.相交垂....D.交错垂直40.右图中两直线旳相对几何关系是..D比. )A.相......B.交错C.相交垂....D.交错垂直41.右图中两直线旳相对几何关系是... )A.相......B.交错C.平......D.交错垂直42.右图所示平面旳类型是: .. )A.水平.....B.正平面C.侧平.....D.任意倾斜平面43.@右图所示平面旳类型是: .. )A.铅垂.....B.正垂面C.侧垂.....D.任意倾斜平面44.右图所示平面旳类型是: .. )A.铅垂.....B.正平面C.侧平.....D.任意倾斜平面45.下图中三棱锥旳侧面投影是: .. )46.在右图所示旳三棱锥两面投影图中: ( )A.D点在三棱锥右前棱面上B.D点在三棱锥后棱面上C.D点在三棱锥左前棱面上D.D点不在三棱锥表面上47.轴测投影是根据什么原理投射得到旳: .. )A.平行投.B.中心投.....C.正投....D.斜投影48.在下图中已知形体旳三面投影图，则与其吻合旳轴测图是：.. )49.下图所示组合体, 对旳旳左侧立面图是: .. )50.下图所示组合体, 对旳旳1-1剖视图是: ..)1.单项选择题1.在钢筋混凝土构造中, 分布钢筋旳作用是: (..)A.起架立作..B.重要受力钢.C.承受剪...D.固定钢筋旳位置并分派荷载到受力钢筋2.在钢筋混凝土构造中, 箍筋旳作用是: .. )A.起架立作..........B.重要受力钢筋C.固定钢筋旳位置并承受剪...D.分派荷载到受力钢筋3.在钢筋混凝土构造中, 受力钢筋旳弯起作用是: .. )A.形成钢筋骨.....B.使受力钢筋一直处在构件中拉应力最大旳区域C.承受剪.......D.分派荷载到其他钢筋4.在钢筋混凝土构造图中, 构件旳轮廓线用: . .)A.粗实线绘......B.中粗实线绘制C.细实线绘......D.加粗旳粗实线绘制5.在钢筋混凝土构造图中, 可见旳钢筋用: .. )A.粗实线绘制, 线宽由钢筋直径确..B.中粗实线绘制C.用钢筋旳实际投影表.......D.粗实线绘制, 线宽不表达钢筋粗细6.在钢筋混凝土构造图中, 不可见旳钢筋用: (..)A.粗虚线绘制, 线宽由钢筋直径确...B.粗虚线绘制, 线宽不表达钢筋粗细C.用细虚线绘............D.中粗虚线绘制7.在钢筋混凝土构造图中, 钢筋旳横断面用: .. )A.涂黑旳圆点表达, 圆点大小由钢筋直径确....B.空心圆圈表达C.统一大小旳涂黑圆点表............D.涂黑旳三角形表达8.在钢筋混凝土构造图中, 预应力钢筋用: .. )A.粗双点画线绘制, 线宽由钢筋直径确.....B.中粗双点画线绘制C.粗双点画线绘制, 线宽不表达钢筋粗.....D.细双点画线绘制9.在钢筋混凝土构造图中, 钢筋旳标注中符号@旳含义为：.. )A.钢筋旳直径符.........B.钢筋旳品种代号C.均匀分布旳钢筋间.......D.钢筋表面旳种类10. 总平面图上拟建建筑物旳标高是指( B )旳标高A. 室外设计地面B. 底层室内地面C. 二楼楼面D. 屋面11. 组合体旳尺寸不包括( D )A. 总尺寸B. 定位尺寸C. 定形尺寸D. 标志尺寸12．图线不得穿越尺寸数字, 不可防止时。
《画法几何与工程制图》期末模拟题及答案

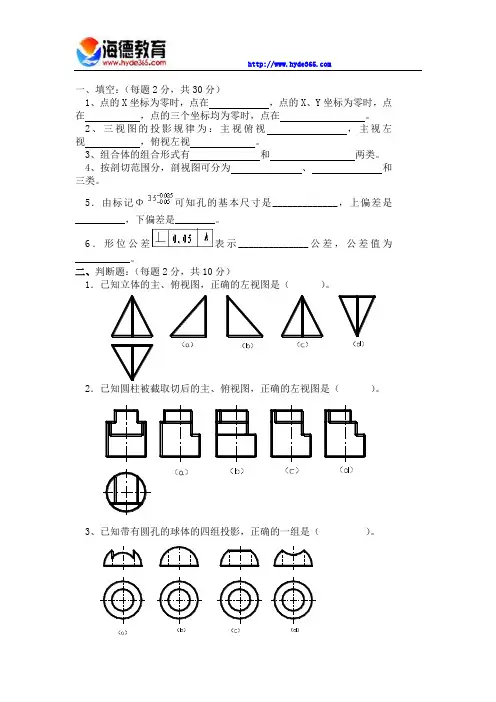

一、填空：（每题2分，共30分）
1、点的X坐标为零时，点在，点的X、Y坐标为零时，点在，点的三个坐标均为零时，点在。
2、三视图的投影规律为：主视俯视，主视左视，俯视左视。
3、组合体的组合形式有和两类。
4、按剖切范围分，剖视图可分为、和
《画法几何与工程制图》参考答案
一、填空题
1、W面上、Z轴上、坐标原点上
2、长对正、高平齐、宽相等。
3、叠加、切割
4、全剖视、半剖视、局部剖视
5、￠35、－0.025、－0.05
6、垂直度、0.05
二、选择题
B、C、C、A、C
三、试作一直线HG平行与直线AB，且与直线CD、EF相交。
1、公称直径为12毫米，螺距为1.5毫米，中径顶径公差带代号为6g的普通三角形螺纹。
2、直径为40毫米的左端面与中间直径为20毫米的轮廓线有垂直度要求，公差为0.03
3、有两处，分别是￠20和M12、有三处，均为2×2.
4、齿轮轴，轴类，45号钢
5、中心线，零件的两端面。
6、16，5，3
7、12.5。
画法几何与工程制图试题及参考答案
画法几何与工程制图试题及参考答案画法几何与工程制图是工程领域的重要基础课程，它涉及到平面制图、立体视图、投影法等相关知识。
下面是画法几何与工程制图的试题及参考答案，供大家参考。
一、选择题1、在平面投影中，下列说法正确的是（）。
A. 平行于投影面的直线段，其投影长度等于原长 B. 平行于投影面的平面图形，其投影面积等于原面积 C. 垂直于投影面的直线段，其投影为一点 D. 垂直于投影面的平面图形，其投影为一条直线答案：C2、在立体投影中，下列说法正确的是（）。
A. 圆柱体的水平投影为圆 B. 圆锥体的正面投影为三角形 C. 立方体的正面和侧面投影均为矩形 D. 圆台的正面和水平投影均为圆答案：C二、填空题1、在平面制图中，将一个图形沿着某个方向移动一段距离，那么这个图形的这一段距离叫做这个图形的____________。
答案：平行位移2、在立体几何中，如果一个平面内的一条直线垂直于这个平面内的另一条直线，那么这条直线也垂直于这个平面的____________。
答案：法线三、作图题请根据给定的正面视图、俯视图和侧视图，画出这个立体图形的立体图。
答案：（请自行根据三视图绘制立体图）四、解答题1、解释什么是画法几何与工程制图，并简述其在工程领域中的应用。
答案：画法几何与工程制图是工程领域中的一门基础课程，它涉及到平面制图、立体视图、投影法等相关知识。
在工程领域中，画法几何与工程制图的应用十分广泛，如建筑设计、机械设计、水利工程、交通运输等。
通过画法几何与工程制图的学习，我们可以掌握工程制图的规范和技巧，从而更好地进行工程设计和施工。
2、解释什么是投影法，并简述其分类。
答案：投影法是指将三维空间的物体通过一定的方式投射到二维平面上，从而得到平面图形的方法。
投影法可分为中心投影法、平行投影法和透视投影法。
中心投影法是指从一个点光源出发将物体投射到一个平面上的方法；平行投影法是指将物体沿着一个方向平行移动，同时将其在平面上的投影记录下来的方法；透视投影法是一种更为真实的投影方法，它能够模拟人眼的视觉效果，产生三维立体感。
“画法几何及工程制图”复习题(含答案)
“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。
土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。
作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。
本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。
复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。
第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解了解基本概念）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。
画法几何及工程制图试题及参考答案
画法几何及工程制图试题及参考答案1、单项选择题(30)1．图纸的会签栏一般在（ B ）A．图纸右上角及图框线内B．图纸左上角及图框线外C．图纸右上角及图框线外D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板B．丁字尺C．比例尺D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594?841（A1）B. 210?297(A4)C. 420?594(A2)D. 297?420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594?841B. 210?297C. 420?594D. 297?4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C)A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D.接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有：( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的：(B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的：( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的：(D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是：( 做重线)A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是：A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是：A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是：A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是：比例) ( C ) ( A ) ( D ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面B．底层室内地面C．二楼楼面D．屋面11．组合体的尺寸不包括( D )A．总尺寸B．定位尺寸C．定形尺寸D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。
