桥梁顶升

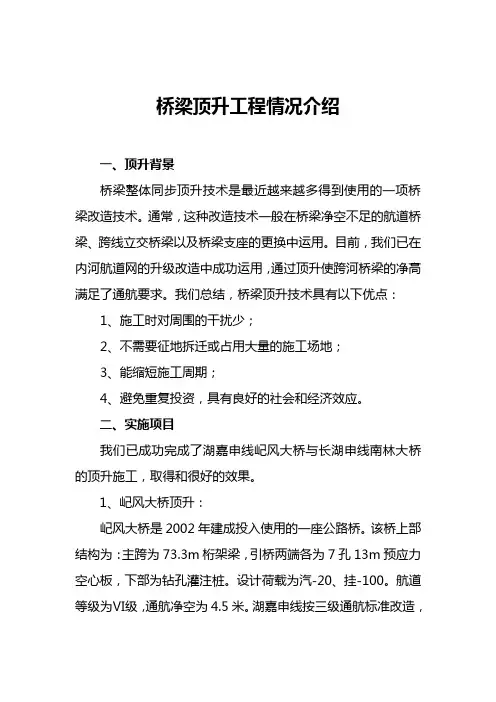

桥梁顶升工程情况介绍一、顶升背景桥梁整体同步顶升技术是最近越来越多得到使用的一项桥梁改造技术。
通常，这种改造技术一般在桥梁净空不足的航道桥梁、跨线立交桥梁以及桥梁支座的更换中运用。
目前，我们已在内河航道网的升级改造中成功运用，通过顶升使跨河桥梁的净高满足了通航要求。
我们总结，桥梁顶升技术具有以下优点：1、施工时对周围的干扰少；2、不需要征地拆迁或占用大量的施工场地；3、能缩短施工周期；4、避免重复投资，具有良好的社会和经济效应。
二、实施项目我们已成功完成了湖嘉申线屺风大桥与长湖申线南林大桥的顶升施工，取得和很好的效果。
1、屺风大桥顶升：屺风大桥是2002年建成投入使用的一座公路桥。
该桥上部结构为：主跨为73.3m桁架梁，引桥两端各为7孔13m预应力空心板，下部为钻孔灌注桩。
设计荷载为汽-20、挂-100。
航道等级为Ⅵ级，通航净空为4.5米。
湖嘉申线按三级通航标准改造，通航净空为7米，横跨在航道上的屺风大桥通航净空已无法满足航道要求，如果拆除重建，不仅浪费建设资金，其负面影响也较大。
根据屺风大桥结构型式，并参照国内桥梁顶升成功范例，采纳了对屺风大桥实施顶升方案。
根据桥梁的结构形式，将桥梁净高4.5米提高到7米，施工单位于2006年3月初进场施工，在完成前期作业后于5月12日开始实施顶升，仅用10天时间,64个千斤顶同时将总重达4000吨左右、长230米的整座大桥整体顶升2.5米。
2、南林大桥顶升：重点向大家介绍下我们近期完工的南林大桥顶升工程。
南林大桥建于1997年，是连接南浔镇内运河两岸的重要交通要道。
因航道等级提升，桥梁净空不满足航道要求，需将全桥整体抬升3.0米，并对南引桥进行调坡处理。
南林大桥的桥梁跨度组成为7×16m（南引桥）+（36+60+36）m（主桥）+7×16m（北引桥），总长356m。
主桥结构形式为（36+60+36）m 预应力混凝土变截面连续箱梁；北侧引桥为Y字形交叉，分A、B匝道，为现浇7跨16米普通钢筋砼整体空心板梁；南引桥为现浇7跨16米普通钢筋砼整体空心板梁。
