2021年高中物理午间练习1新人教版选修3-2
2021年高中物理选修3-1：第2章第1节时同步训练及解析
高中物理选修3-1 同步训练1．下列叙述中正确的是( )A ．导体中电荷运动就形成电流B ．国际单位制中电流的单位是安C ．电流强度是一个标量，其方向是没有意义的D ．对于导体，只要其两端电势差不为零，电流必定不为零解析：选BD.电流产生的条件包括两个方面：一是有自由电荷；二是有电势差．导体中有大量的自由电子，因此只需其两端具有电势差即可产生电流，在国际单位制中电流的单位为安．2．关于电流，下列叙述正确的是( )A ．只要将导体置于电场中，导体内就有持续的电流B ．电源的作用是可以使电路中有持续的电流C ．导体内没有电流，说明导体内部的电荷没有移动D ．恒定电流是由恒定电场产生的解析：选BD.电流在形成时有瞬时电流和恒定电流，瞬时电流是电荷的瞬时定向移动形成的，而恒定电流是导体两端有稳定的电压形成的，电源的作用就是在导体两端加上稳定的电压，从而在导体内部形成恒定电场而产生恒定电流．故选项B 、D 正确．3．电路中，每分钟有60亿万个自由电子通过横截面积为0.64×10－6 m 2的导线，那么电路中的电流是( )A ．0.016 mAB ．1.6 mAC ．0.16 μAD ．16 μA解析：选C.I ＝q t ＝en t ＝1.6×10－19×60×101260A ＝0.16×10－6 A ＝0.16 μA.4．(2012·山东任城第一中学高二月考)铜的原子量为m ，密度为ρ，每摩尔铜原子有n 个自由电子，今有一根横截面积为S 的铜导线，当通过的电流为I 时，电子平均定向移动的速率为( )A ．光速c B.I neSC.ρI neSmD.Im neSρ解析：选D.自由电子体密度N ＝n m /ρ＝ρn m ，代入I ＝nqS v ，得v ＝Im neSρ，D 正确．5．某品牌手机在待机工作状态时，通过的电流是4微安，则该手机一天时间内通过的电荷量是多少？通过的自由电子个数是多少？ 解析：通过的电荷量为：q ＝It ＝4×10－6×24×3600 C ≈0.35 C.通过的电子个数为：N ＝q e ＝0.35 C 1.6×10－19 C＝2.16×1018个． 答案：0.35 C 2.16×1018个一、选择题1．关于电流，下列叙述正确的是( )A ．导线内自由电子定向移动的速率等于电流的传导速率B ．导体内自由电子的运动速率越大，电流越大C ．电流是矢量，其方向为正电荷定向移动的方向D ．在国际单位制中，电流的单位是安，属于基本单位解析：选D.此题要特别注意B 选项，导体内自由电子定向移动的速率越大，电流才越大．2．对电流概念的正确理解是( )A ．通过导体的横截面的电荷量越多，电流越大B ．导体的通电时间越短，电流越大C ．单位时间内通过导体横截面的电荷量越大，电流越大D ．导体中的自由电荷越多，电流越大解析：选C.由电流的定义式I ＝q t 知，电流等于单位时间内通过导体横截面的电荷量，所以单位时间内通过导体横截面的电荷量越大，电流越大，C 正确，A 、B 、D 错误．3．(2012·山西忻州一中高二检测)判断下列所示的电流－时间图象，属于恒定电流的是( )图2－1－4答案：A4．如图2－1－5所示是一款MP4播放器，随着这种产品的出现，人们可以在旅途中观看电影，让原本枯燥的旅途变得充满乐趣．MP4的充电电池多为锂电池，假设锂电池的充电电流为500 mA，则以下说法正确的是()图2－1－5A．1 s通过电池某一横截面的电荷量为500 CB．1 s通过电池某一横截面的电荷量为0.5 CC．充电过程把其他形式的能转化为电能D．充电过程把电能转化为其他形式的能解析：选BD.由电流的定义式得q＝It＝0.5 C，故A错，B对．充电过程是将电能转化为其他形式的能储存起来，故C错，D对．5．在由电源、导线等电路元件所组成的电路中，以下说法正确的是()A．导线中的电场强度处处为零B．导线中的电场强度方向跟导线方向平行C．导线处于静电平衡状态D．导线内沿电流方向各点的电势逐渐降低解析：选BD.在电源和导线中感应电荷的共同作用下，垂直导线方向的电场相互抵消，在导体中形成了沿导线方向的电场，即导线中的电场强度方向跟导线方向平行，B正确，A错误；导体内有电场，说明导体不是静电平衡状态，C错误；沿电场方向电势逐渐降低，电场方向就是正电荷的受力方向，也就是电流的方向，即导线内沿电流方向各点的电势逐渐降低，D正确．6．某一探测器，因射线照射而使内部气体电离，在时间t内有n个二价正离子通过探测器某一个截面，同时有2n个电子也通过该截面，则探测器电路中的电流为()A．0 B．2ne/tC．3ne/t D．4ne/t解析：选D.t时间内通过某截面的电量为q＝4ne，所以I＝qt＝4net.7．北京正负电子对撞机的储存环是长为240 m的近似圆形轨道，当环中的电流为10 mA时，若电子的速率为十分之一光速，则在整个环中运行的电子数目为( )A ．5.0×1011B ．5.0×1019C ．1.0×1013D ．1.0×103解析：选A.电子运动一周所需要的时间：t ＝240110×3×108 s ＝8×10－6 s在圆形轨道上任取一横截面，则在t 时间内整个环中的电子刚好都通过该截面，故环中具有电子的电量为：q ＝It ＝8×10－6×10×10－3 C ＝8×10－8 C环中具有电子数N ＝q e ＝8×10－81.6×10－19个＝5.0×1011个．故A 对． 8．如图2－1－6所示，一根横截面积为S 的均匀长直橡胶棒上均匀带有负电荷，每米电荷量为q ，当此棒沿轴线方向做速率为v 的匀速直线运动时，由于棒运动而形成的等效电流大小为( )图2－1－6A ．v q B.q v C ．q v S D ．q v /S解析：选A.在运动方向假设有一截面，在t 时间内通过截面的电量Q＝v t ·q .等效电流I ＝Q t ＝v q ，故A 项正确．9．(2012·杭州二中高二检测)来自质子源的质子(初速度为零)，经一直线加速器加速，形成电流为I 的细柱形质子流．已知质子源与靶间的距离为d ，质子电荷量为e ，假定分布在质子源到靶之间的加速电场是匀强电场，质子到达靶时的速度为 v ，则质子源与靶间的质子数为( )A.Id e vB.2Id e vC.Id vD.2Id v解析：选B.设质子源与靶间的质子数为n ，则I ＝ne ⎝ ⎛⎭⎪⎫d 0.5v ＝ne v 2d ，n ＝2Id e v . 二、非选择题10．(1)在金属导体中，若10 s 内通过横截面的电荷量为10 C ，则导体中的电流为多少？(2)某电解槽横截面积为0.5 m 2，若10 s 内沿相反方向通过横截面的正、负离子的电荷量均为10 C ，则电解液中的电流为多少？ 解析：(1)10 s 内通过某一横截面的电荷量是10 C ，所以 I ＝q t ＝10 C 10 s ＝1 A.(2)正电荷形成的电流为I 1＝10 C 10 s ＝1 A负电荷形成的电流为I 2＝10 C 10 s ＝1 A因负电荷形成的电流方向与其正电荷定向移动方向相反，所以两种电荷形成电流方向相同．故电解液中的电流为：I ＝I 1＋I 2＝2 A.答案：(1)1 A (2)2 A11.图2－1－7是静电除尘器示意图，A 接高压电源的正极，B 接高压电源的负极，A 、B 之间有很强的电场，空气被电离为电子和正离子，电子奔向正极A 的过程中，遇到烟气的煤粉，使煤粉带负电荷，吸附到正极A 上，排出的烟就成为清洁的了．已知每千克煤粉会吸附m mol 电子，每昼夜能除尘n kg ，试计算高压电源的电流I .设电子电荷量为e ，阿伏加德罗常数为N A ，一昼夜时间为t .图2－1－7解析：根据电流的定义式I ＝Q t ，只要计算出一昼夜时间内通过的电荷量Q ，就可以求出电流I ，需要注意的是，流过电源的电荷量Q 跟煤粉吸附的电荷量Q ′并不相等，由于电离出的气体中电子和正离子同时导电，煤粉吸附的电荷量Q ′＝12Q .Q ′＝mneN A ，Q ＝It ，从而mneN A ＝12It ，解得I ＝2mneN A t .答案：2mneN A t12．导线中的电流是1 A ，导线的横截面积为1 mm 2.(1)在 1 s 内，有多少个电子通过导线的横截面(电子电荷量 e ＝1.6×10－19C)?(2)自由电子的平均移动速率是多大(设导体每立方米内有8.5 ×1028 个自由电子)?(3)自由电子沿导线移动 1 m ，平均要多少时间？解析：(1)N ＝q e ＝It e ＝1×11.6×10－19 个＝6.25 ×1018个． (2)由公式I ＝neS v 得v ＝I neS ＝18.5×1028×1.6×10－19×10－6 m/s ＝7.4×10－5 m/s.(3)以这样的速率沿导线传播1 m 需用时t ＝17.4×10－5s ＝3.8 h. 答案：(1)6.25×1018 (2)7.4×10－5 m/s (3)3.8 h。
【人教版】物理高中选修3-2课时同步练习 (全书完整版)
（人教版）高中物理选修3-2（全册）课时同步练习汇总第四章第1、2节划时代的发现探究感应电流的产生条件课时达标训练新人教版选修3-2一、单项选择题1．下列现象中属于电磁感应现象的是( )A．磁场对电流产生力的作用B．变化的磁场使闭合电路中产生电流C．插在通电螺线管中的软铁棒被磁化D．电流周围产生磁场2.如图所示, 矩形线框abcd 放置在水平面内, 磁场方向与水平方向成α角, 已知sinα＝45, 回路面积为S , 磁感应强度为B , 则通过线框的磁通量为( )A ．BS B.45BS C.35BS D.34BS3．如图所示, 开始时矩形线框与匀强磁场的方向垂直, 且一半在磁场内, 一半在磁场外, 若要使线框中产生感应电流, 下列办法中不可行的是( )A ．将线框向左拉出磁场B ．以ab 边为轴转动(小于90°)C ．以ad 边为轴转动(小于60°)D ．以bc 边为轴转动(小于60°)4．如图所示, 在匀强磁场中的矩形金属轨道上, 有等长的两根金属棒ab 和cd , 它们以相同的速度匀速运动, 则( )A ．断开开关S, ab 中有感应电流B ．闭合开关S, ab 中有感应电流C ．无论断开还是闭合开关S, ab 中都有感应电流D ．无论断开还是闭合开关S, ab 中都没有感应电流二、多项选择题5．我国已经制订了登月计划, 假如宇航员登月后想探测一下月球表面是否有磁场. 他手边有一只灵敏电流表和一个小线圈, 则下列推断正确的是( )A ．直接将电流表放于月球表面, 通过观察电流表是否有示数来判断磁场的有无B ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表无示数, 则可判断月球表面无磁场C ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表有示数, 则可判断月球表面有磁场D ．将电流表与线圈组成闭合回路, 使线圈在某一平面内沿各个方向运动, 电流表无示数, 则不能判断月球表面有无磁场6.如图所示, 水平面内有两条相互垂直且彼此绝缘的通电长直导线, 以它们为坐标轴构成一个平面直角坐标系. 四个相同的圆形闭合线圈在四个象限内完全对称放置, 两直导线中的电流大小与变化情况完全相同, 电流方向如图中所示, 当两直导线中的电流都增大时, 四个线圈a、b、c、d中感应电流的情况是( )A．线圈a中无感应电流 B．线圈b中有感应电流C．线圈c中有感应电流 D．线圈d中无感应电流7．如图所示, 线圈abcd在磁场区域ABCD中, 下列哪种情况下线圈中有感应电流产生( )A．把线圈变成圆形(周长不变)B．使线圈在磁场中加速平移C．使磁场增强或减弱D．使线圈以过ab的直线为轴旋转8．如图所示, 用导线做成圆形或正方形回路, 这些回路与一直导线构成几种位置组合(彼此绝缘), 下列组合中, 切断直导线中的电流时, 闭合回路中会有感应电流产生的是( )三、非选择题9.边长L＝10 cm的正方形线框固定在匀强磁场中, 磁场方向与线圈平面间的夹角θ＝30°, 如图所示, 磁感应强度随时间变化的规律为B＝(2＋3t)T, 则第3 s内穿过线圈的磁通量的变化量ΔΦ为多少?10.如图所示, 有一个垂直于纸面向里的匀强磁场, B 1＝0.8 T, 磁场有明显的圆形边界, 圆心为O , 半径为r ＝1 cm. 现在纸面内先后放上与磁场垂直的圆线圈, 圆心均在O 处, A 线圈半径为1 cm, 10匝; B 线圈半径为2 cm, 1匝; C 线圈半径为0.5 cm, 1匝. 问:(1)在B 减为B 2＝0.4 T 的过程中, A 线圈和B 线圈磁通量改变多少? (2)在磁场转过30°角的过程中, C 线圈中磁通量改变多少?答案1．解析: 选 B 磁场对电流产生力的作用属于通电导线在磁场中的受力情况; 插在通电螺线管中的软铁棒被磁化属于电流的磁效应; 电流周围产生磁场属于电流的磁效应; 而变化的磁场使闭合电路中产生电流属于电磁感应现象. 故正确答案为B.2．解析: 选B 在磁通量Φ＝BS 公式中, B 与S 必须垂直, 若B 与S 不垂直, 则S 要转化为垂直于B 的有效面积, 也可以将B 转化为垂直于S 的垂直分量, 故Φ＝BS ·sin α＝45BS . 3．解析: 选D 将线框向左拉出磁场的过程中, 线框的bc 部分做切割磁感线的运动, 或者说穿过线框的磁通量减少, 所以线框中将产生感应电流. 当线框以ab 边为轴转动时,线框的cd边的右半段在做切割磁感线的运动, 或者说穿过线框的磁通量在发生变化, 所以线框中将产生感应电流. 当线框以ad边为轴转动(小于60°)时, 穿过线框的磁通量在减小, 所以在这个过程中线框中会产生感应电流, 如果转过的角度超过60°, bc边将进入无磁场区, 那么线框中将不产生感应电流(60°～300°). 当线框以bc边为轴转动时, 如果转动的角度小于60°, 则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形面积的一半的乘积).4．解析: 选B 两根金属棒ab和cd以相同的速度匀速运动, 若断开开关S, 两根金属棒与导轨构成的回路中磁通量无变化, 则回路中无感应电流, 故选项A、C错误; 若闭合开关S, 两根金属棒与导轨构成的回路中磁通量发生变化, 则回路中有感应电流, 故B正确, D错误.5．解析: 选CD 当线圈平面与磁场方向平行时, 不论向哪个方向移动线圈, 穿过线圈的磁通量都不会变化, 所以也不会产生感应电流, 因此不能判断有无磁场存在; 若使闭合线圈沿某一方向移动时有感应电流产生, 则一定存在磁场. 故正确答案为C、D.6．解析: 选CD 根据安培定则可判断出电流产生的磁场方向, 线圈a中的磁场方向均垂直于纸面向里, 线圈c中的磁场方向均垂直于纸面向外, 线圈b、d中的合磁通量始终为零, 故增大两直导线中的电流时, 线圈a、c中的磁通量发生变化, 有感应电流产生, 而线圈b、d中无感应电流产生. 选项C、D正确, A、B错误.7．解析: 选ACD 选项A中, 线圈的面积变化, 磁通量变化, 故A正确; 选项B中, 无论线圈在磁场中匀速还是加速平移, 磁通量都不变, 故B错; 选项C、D中, 线圈中的磁通量发生变化, 故C、D正确.8．解析: 选CD 穿过线圈A中有效磁通量为ΦA＝Φ出－Φ进＝0, 且始终为零, 即使切断导线中的电流, ΦA也始终为零, A中不可能产生感应电流. B中线圈平面与导线的磁场平行, 穿过B的磁通量也始终为零, B中也不能产生感应电流. C中穿过线圈的磁通量, ΦΦ出, 即ΦC≠0, 当切断导线中电流后, 经过一定时间, 穿过线圈的磁通量ΦC减小为零, 进＞所以C中有感应电流产生. D中线圈的磁通量ΦD不为零, 当电流切断后, ΦD最终也减小为零, 所以D中也有感应电流产生.9．解析: 第3 s内就是从2 s末到3 s末, 所以, 2 s末的磁场的磁感应强度为B1＝(2＋3×2)T＝8 T3 s末的磁场的磁感应强度为B2＝(2＋3×3)T＝11 T则有ΔΦ＝ΔBS sin θ＝(11－8)×0.12×sin 30° Wb＝1.5×10－2 Wb答案: 1.5×10－2 Wb10．解析: (1)对A线圈, Φ1＝B1πr2,Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb对B线圈, Φ1＝B1πr2, Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb(2)对C线圈: Φ1＝Bπr2C, 磁场转过30°, 线圈仍全部处于磁场中, 线圈面积在垂直磁场方向的投影为πr2C cos 30°, 则Φ2＝Bπr2C cos 30°. 磁通量的改变量|Φ2－Φ1|＝Bπr2C(1－cos 30°)≈0.8×3.14×(5×10－3)2×(1－0.866) Wb≈8.4×10－6 Wb答案: (1)1.256×10－4 Wb 1.256×10－4 Wb (2)8.4×10－6 Wb第四章 第4节 法拉第电磁感应定律课时达标训练 新人教版选修3-2一、单项选择题1．一金属圆环水平固定放置, 现将一竖直的条形磁铁, 在圆环上方沿圆环轴线从静止开始释放, 在条形磁铁穿过圆环的过程中, 条形磁铁与圆环( )A ．始终相互吸引B ．始终相互排斥C ．先相互吸引, 后相互排斥D ．先相互排斥, 后相互吸引2．如图甲所示, 长直导线与闭合金属线框位于同一平面内, 长直导线中的电流i 随时间t 的变化关系如图乙所示. 在0～T 2时间内, 直导线中电流向上, 则在T2～T 时间内, 线框中感应电流的方向与所受安培力情况是( )A ．感应电流方向为顺时针, 安培力的合力方向向左B ．感应电流方向为逆时针, 安培力的合力方向向右C ．感应电流方向为顺时针, 安培力的合力方向向右D ．感应电流方向为逆时针, 安培力的合力方向向左3.如图所示, 通电螺线管两侧各悬挂一个小铜环, 铜环平面与螺线管截面平行. 当电键S 接通瞬间, 两铜环的运动情况是( )A ．同时向两侧推开B ．同时向螺线管靠拢C ．一个被推开, 一个被吸引, 但因电源正负极未知, 无法具体判断D ．同时被推开或同时向螺线管靠拢, 因电源正负极未知, 无法具体判断4．电阻R 、电容器C 与一个线圈连成闭合回路, 条形磁铁静止在线圈的正上方, N 极朝下, 如图所示. 现使磁铁开始自由下落, 在N 极接近线圈上端过程中, 流过R 的电流方向和电容器极板的带电情况是( )A．从a到b, 上极板带正电B．从a到b, 下极板带正电C．从b到a, 上极板带正电D．从b到a, 下极板带正电5.如图所示, ab为一金属杆, 它处在垂直于纸面向里的匀强磁场中, 可绕a点在纸面内转动; S是以a为圆心位于纸面内的金属圆环. 在杆转动过程中, 杆的b端与金属环保持良好接触; A为电流表, 其一端与金属环相连, 一端与a点良好接触. 当杆沿顺时针方向转动时, 某时刻ab杆的位置如图所示, 则此时刻( )A．电流表中电流的方向由c→d; 作用于ab的安培力向右B．电流表中电流的方向由c→d; 作用于ab的安培力向左C．电流表中电流的方向由d→c; 作用于ab的安培力向右D．无电流通过电流表, 作用于ab的安培力为零二、多项选择题6.如图所示, 闭合金属圆环沿垂直于磁场方向放置在有界匀强磁场中, 将它从匀强磁场中匀速拉出, 以下各种说法中正确的是( )A．向左拉出和向右拉出时, 环中的感应电流方向相反B．向左或向右拉出时, 环中感应电流方向都是沿顺时针方向的C．向左或向右拉出时, 环中感应电流方向都是沿逆时针方向的D．环在离开磁场之前, 圆环中无感应电流7.如图所示, 用一根长为L、质量不计的细杆与一个上孤长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点, 悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场, 且d0≪L. 先将线框拉开到如图所示位置, 松手后让线框进入磁场, 忽略空气阻力和摩擦力, 下列说法正确的是( )A．金属线框进入磁场时感应电流的方向为a→b→c→d→aB．金属线框离开磁场时感应电流的方向为a→b→c→d→aC．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等D．向左摆动进入或离开磁场的过程中, 所受安培力方向向右; 向右摆动进入或离开磁场的过程中, 所受安培力方向向左8.如图所示, “U”形金属框架固定在水平面上, 金属杆ab与框架间无摩擦. 整个装置处于竖直方向的磁场中. 若因磁场的变化, 使杆ab向右运动, 则磁感应强度( )A．方向向下并减小B．方向向下并增大C．方向向上并增大 D．方向向上并减小关.三、非选择题9．某同学在学习了法拉第电磁感应定律之后, 自己制作了一个手动手电筒. 如图所示是手电筒的简单结构示意图, 左右两端是两块完全相同的条形磁铁, 中间是一根绝缘直杆, 由绝缘细铜丝绕制的多匝环形线圈只可在直杆上自由滑动, 线圈两端接一灯泡, 晃动手电筒时线圈也来回滑动, 灯泡就会发光, 其中O点是两磁极连线的中点, a、b两点关于O点对称.(1)试分析其工作原理;(2)灯泡中的电流方向是否变化.答案1．解析: 选 D 在条形磁铁靠近圆环的过程中, 通过圆环的磁通量不断增加, 会产生感应电流, 从而阻碍条形磁铁的运动, 所以此过程中它们是相互排斥的, 当条形磁铁穿过圆环后, 通过圆环的磁通量又会减小, 产生一个与原磁场相同的感应磁场, 阻碍原磁通量的减小, 所以圆环与条形磁铁间有相互吸引的作用力, D 正确.2．解析: 选C 在T2～T 时间内, 直导线中的电流方向向下增大, 穿过线框的磁通量垂直纸面向外增加, 由楞次定律知感应电流方向为顺时针, 线框所受安培力的合力由左手定则可知向右, C 正确.3．解析: 选 A 当电路接通瞬间, 穿过线圈的磁通量增加, 使得穿过两侧铜环的磁通量都增加, 由楞次定律可知, 两环中感应电流的磁场与线圈两端的磁场方向相反, 即受到线圈磁场的排斥作用, 使两铜环分别向外侧移动, A 正确.4．解析: 选D 磁铁N 极接近线圈的过程中, 线圈中有向下的磁场, 并且磁通量增加, 由楞次定律可得, 感应电流的方向为b →R →a , 故电容器下极板带正电, 上极板带负电, D 正确.5．解析: 选A 金属杆顺时针转动切割磁感线, 由右手定则可知产生a 到b 的感应电流, 电流由c →d 流过电流表, 再由左手定则知此时ab 杆受安培力向右, 故A 正确.6．解析: 选BD 将金属圆环不管从哪边拉出磁场, 穿过闭合圆环的磁通量都要减少, 根据楞次定律可知, 感应电流的磁场要阻碍原磁通量的减少, 感应电流的磁场方向与原磁场方向相同, 应用安培定则可以判断出感应电流的方向是顺时针方向的, 选项B 正确, A 、C 错误; 另外在圆环离开磁场前, 穿过圆环的磁通量没有改变, 该种情况无感应电流, D 正确.7．解析: 选BD 当线框进入磁场时, dc 边切割磁感线, 由楞次定律可判断, 感应电流的方向为: a →d →c →b →a ; 当线框离开磁场时, 同理可判其感应电流的方向为: a →b →c →d →a , A 错误, B 正确; 线框dc 边(或ab 边)进入磁场或离开磁场时, 都要切割磁感线产生感应电流, 机械能转化为电能, 故dc 边进入磁场与ab 边离开磁场的速度大小不相等, C 错误; 由“来拒去留”知, D 正确.8．解析: 选AD 因磁场变化, 发生电磁感应现象, 杆ab 中有感应电流产生, 而使杆ab 受到磁场力的作用, 并发生向右运动. 而杆ab 向右运动, 使得闭合回路中磁通量有增加的趋势, 说明原磁场的磁通量必定减弱, 即磁感应强度正在减小, 与方向向上、向下无关.9．解析: (1)线圈来回滑动时, 穿过线圈的磁通量不断变化, 线圈中产生感应电流, 灯泡发光.(2)线圈由a 滑至b 过程中, 磁场方向向左, 穿过线圈的磁通量先减小后增加, 根据楞次定律, 灯泡中电流方向先由右向左, 后由左向右.同样可判断线圈由b 滑至a 过程中, 灯泡中电流方向先由右向左, 后由左向右. 所以线圈中电流方向不断变化.答案: (1)见解析(2)变化第四章第4节法拉第电磁感应定律课时达标训练新人教版选修3-2一、单项选择题1．穿过一个单匝线圈的磁通量始终保持每秒均匀地减少2 Wb, 则( )A．线圈中感应电动势每秒增加2 VB．线圈中感应电动势每秒减小2 VC．线圈中无感应电动势D．线圈中感应电动势大小不变2．如图所示, 在竖直向下的匀强磁场中, 将一水平放置的金属棒ab以水平速度v0抛出, 运动过程中棒的方向不变, 不计空气阻力, 那么金属棒内产生的感应电动势将( )A．越来越大B．越来越小C．保持不变 D．方向不变, 大小改变3．环形线圈放在均匀磁场中, 如图甲所示, 设在第1 s内磁感线垂直于线圈平面向里, 若磁感应强度随时间变化的关系如图乙所示, 那么在第2 s内线圈中感应电流的大小和方向是( )A．感应电流大小恒定, 顺时针方向B．感应电流大小恒定, 逆时针方向C．感应电流逐渐增大, 逆时针方向D．感应电流逐渐减小, 顺时针方向4．如图所示, 在匀强磁场中, MN、PQ是两条平行金属导轨, 而ab、cd为串有电压表和电流表的两根金属棒, 两只电表可看成理想电表. 当两棒以相同速度向右匀速运动时(运动过程中两棒始终与导轨接触)( )A．电压表有读数; 电流表有读数B．电压表无读数; 电流表无读数C．电压表有读数; 电流表无读数D ．电压表无读数; 电流表有读数5．如图所示, 一个半径为L 的半圆形硬导体AB 以速度v , 在水平U 型框架上匀速滑动, 匀强磁场的磁感应强度为B , 回路电阻为R 0, 半圆形硬导体AB 的电阻为r , 其余电阻不计, 则半圆形导体AB 切割磁感线产生感应电动势的大小及AB 之间的电势差分别为( )A ．BLv ;BLvR 0R 0＋rB ．2BLv ; BLvC ．2BLv ; 2BLvR 0R 0＋rD ．BLv ; 2BLv二、多项选择题6．有一种高速磁悬浮列车的设计方案是: 在每节车厢底部安装强磁铁(磁场方向向下), 并且在沿途两条铁轨之间平放一系列线圈. 下列说法中正确的是( )A ．列车运动时, 通过线圈的磁通量会发生变化B ．列车速度越快, 通过线圈的磁通量变化越快C ．列车运动时, 线圈中会产生感应电动势D ．线圈中的感应电动势的大小与列车速度无关7．(山东高考)如图所示, 一端接有定值电阻的平行金属轨道固定在水平面内, 通有恒定电流的长直绝缘导线垂直并紧靠轨道固定, 导体棒与轨道垂直且接触良好. 在向右匀速通过M 、N 两区的过程中, 导体棒所受安培力分别用F M 、F N 表示. 不计轨道电阻. 以下叙述正确的是( )A ．F M 向右B ．F N 向左C ．F M 逐渐增大D ．F N 逐渐减小8.如图所示, 长为L 的金属导线弯成一圆环, 导线的两端接在电容为C 的平行板电容器上, P 、Q 为电容器的两个极板, 磁场垂直于环面向里, 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, t ＝0时, P 、Q 两板电势相等, 两板间的距离远小于环的半径, 经时间t , 电容器P 板( )A ．不带电B ．所带电荷量与t 无关C ．带正电, 电荷量是kL 2C4πD ．带负电, 电荷量是kL 2C4π三、非选择题9.一个边长为a＝1 m的正方形线圈, 总电阻为R＝2 Ω, 当线圈以v＝2 m/s的速度通过磁感应强度B＝0.5 T的匀强磁场区域时, 线圈平面总保持与磁场垂直. 若磁场的宽度b>1 m, 如图所示, 求:(1)线圈进入磁场过程中感应电流的大小;(2)线圈在穿过整个磁场过程中释放的焦耳热.10.如图所示, 两根足够长的金属导轨ab、cd竖直放置, 导轨间距离为L, 电阻不计. 在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡. 整个系统置于匀强磁场中, 磁感应强度方向与导轨所在平面垂直. 现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放. 金属棒下落过程中保持水平, 且与导轨接触良好. 已知某时刻后两灯泡保持正常发光. 重力加速度为g. 求:(1)磁感应强度的大小;(2)灯泡正常发光时导体棒的运动速率.答案1．解析: 选D 因线圈的磁通量均匀变化, 所以磁通量的变化率ΔΦΔt 为一定值, 又因为是单匝线圈, 据E ＝ΔΦΔt可知选项D 正确.2．解析: 选 C 由于导体棒中无感应电流, 故棒只受重力作用, 导体棒做平抛运动, 水平速度v 0不变, 即切割磁感线的速度不变, 故感应电动势保持不变, C 正确.3．解析: 选B 由B t 图知, 第2秒内ΔB Δt 恒定, 则E ＝ΔB Δt S 也恒定, 故感应电流I ＝ER 大小恒定, 又由楞次定律判断知电流方向沿逆时针方向, B 正确, A 、C 、D 错误.4．解析: 选 B 在两棒以相同速度向右匀速运动的过程中, 磁通量不变, 无感应电流产生. 根据电压表和电流表的测量原理知, 两表均无读数, B 正确.5．解析: 选C 半圆形导体AB 切割磁感线的有效长度为2L , 对应的电动势为E ＝2BLv ,AB 间的电势差U AB ＝E R 0＋r R 0＝2BLvR 0R 0＋r, C 正确.6．解析: 选ABC 列车运动时, 安装在每节车厢底部的强磁铁产生的磁场使通过线圈的磁通量发生变化; 列车速度越快, 通过线圈的磁通量变化越快, 根据法拉第电磁感应定律可知, 由于通过线圈的磁通量发生变化, 线圈中会产生感应电动势, 感应电动势的大小与通过线圈的磁通量的变化率成正比, 与列车的速度有关. 由以上分析可知, A 、B 、C 正确, D 错误.7．解析: 选BCD 由题意可知, 根据安培定则, 在轨道内的M 区、N 区通电长直导线产生的磁场分别垂直轨道平面向外和向里, 由此可知, 当导体棒运动到M 区时, 根据右手定则可以判定, 在导体棒内产生的感应电流与长直绝缘导线中的电流方向相反, 再根据左手定则可知, 金属棒在M 区时受到的安培力方向向左, 因此A 选项不正确; 同理可以判定B 选项正确; 再根据导体棒在M 区匀速靠近长直绝缘导线时对应的磁场越来越大, 因此产生的感应电动势越来越大, 根据闭合电路的欧姆定律和安培力的公式可知, 导体棒所受的安培力F M 也逐渐增大, 故C 选项正确; 同理D 选项正确.8．解析: 选BD 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, 由法拉第电磁感应定律得: E ＝ΔΦΔt ＝S ΔB Δt ＝kS , 而S ＝L 24π, 经时间t 电容器P 板所带电荷量Q ＝EC ＝kL 2C 4π; 由楞次定律知电容器P 板带负电, B 、D 正确.9．解析: (1)根据E ＝Blv , I ＝ER知I ＝Bav R ＝0.5×1×22A ＝0.5 A (2)线圈穿过磁场过程中, 由于b >1 m,故只在进入和穿出时有感应电流, 故Q ＝2I 2Rt ＝2I 2R ·a v ＝2×0.52×2×12J ＝0.5 J答案: (1)0.5 A (2)0.5 J10．解析: (1)设小灯泡的额定电流为I 0, 有 P ＝I 20R ①由题意, 在金属棒沿导轨竖直下落的某时刻后, 小灯泡保持正常发光, 流经MN 的电流为I ＝2I 0 ②此时金属棒MN 所受的重力和安培力相等, 下落的速度达到最大值, 有 mg ＝BLI ③联立①②③式得B ＝mg2LR P④ (2)设灯泡正常发光时, 导体棒的速率为v , 由电磁感应定律与欧姆定律得 E ＝BLv ⑤ E ＝RI 0⑥联立①②④⑤⑥式得v ＝2Pmg⑦答案: (1)mg 2L R P (2)2P mg第四章 第5节 电磁感应现象的两类情况课时达标训练 新人教版选修3-2一、单项选择题1.如图所示, 在一水平光滑绝缘塑料板上有一环形凹槽, 有一带正电小球质量为m , 电荷量为q , 在槽内沿顺时针做匀速圆周运动, 现加一竖直向上的均匀变化的匀强磁场, 且B 逐渐增加, 则( )A ．小球速度变大B ．小球速度变小C ．小球速度不变D ．以上三种情况都有可能2.如图所示, 竖直放置的两根平行金属导轨之间接有定值电阻R , 质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦, 金属棒与导轨的电阻均不计, 整个装置放在匀强磁场中, 磁场方向与导轨平面垂直, 金属棒在竖直向上的恒力F 作用下加速上升的一段时间内, 力F 做的功与安培力做的功的代数和等于( )A ．金属棒的机械能增加量B ．金属棒的动能增加量C ．金属棒的重力势能增加量D ．电阻R 上放出的热量3．如图所示, 金属棒ab 置于水平放置的光滑框架cdef 上, 棒与框架接触良好, 匀强磁场垂直于ab 棒斜向下. 从某时刻开始磁感应强度均匀减小, 同时施加一个水平方向上的外力F 使金属棒ab 保持静止, 则F ( )A．方向向右, 且为恒力B．方向向右, 且为变力C．方向向左, 且为变力 D．方向向左, 且为恒力4．如图甲所示, 平面上的光滑平行导轨MN、PQ上放着光滑导体棒ab、cd, 两棒用细线系住, 细线拉直但没有张力. 开始时匀强磁场的方向如图甲所示, 而磁感应强度B随时间t的变化如图乙所示, 不计ab、cd间电流的相互作用, 则细线中的张力大小随时间变化的情况为图丙中的( )A B C D丙5. (福建高考)如图甲所示, 一圆形闭合铜环由高处从静止开始下落, 穿过一根竖直悬挂的条形磁铁, 铜环的中心轴线与条形磁铁的中轴线始终保持重合. 若取磁铁中心O为坐标原点, 建立竖直向下为正方向的x轴, 则图乙中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是( )甲A B C D乙二、多项选择题6．如图所示, 导体AB在做切割磁感线运动时, 将产生一个电动势, 因而在电路中有电流通过, 下列说法中正确的是( )。
(人教版)物理高中选修(3-2)课后习题+单元检测卷 (全书完整版)
（人教版）高中物理选修（3-2）课后习题+单元检测卷汇总第四章电磁感应1 划时代的发现2 探究感应电流的产生条件课时演练·促提升A组1.如图所示,一个矩形线圈与两条通有相同大小电流的平行直导线处于同一平面,并且处在两导线的中央,则()A.两导线电流同向时,穿过线圈的磁通量为零B.两导线电流反向时,穿过线圈的磁通量为零C.两导线电流同向或反向,穿过线圈的磁通量都相等D.两导线电流产生的磁场是不均匀的,不能判定穿过线圈的磁通量是否为零解析:根据安培定则,两导线电流同向时,它们在线圈处产生的磁场反向,穿过线圈的磁通量为零;两导线电流反向时,它们在线圈处产生的磁场同向,穿过线圈的磁通量不为零,故选项A正确.答案:A2.如图所示,条形磁铁正上方放置一矩形线框,线框平面水平且与条形磁铁平行. 则线框由N极端匀速平移到S极端的过程中,线框中的感应电流的情况是()A.线框中始终无感应电流B.线框中始终有感应电流C.线框中开始有感应电流,当线框运动到磁铁中部时无感应电流,过中部后又有感应电流D.线框中开始无感应电流,当线框运动到磁铁中部时有感应电流,过中部后又无感应电流解析:先画出条形磁铁的磁场分布情况,然后分析线圈在平移过程中,穿过线框的磁通量的变化情况,可知,穿过线圈的磁通量始终在变化,故B正确.答案:B3.如图所示,矩形线框在磁场内做的各种运动中,能够产生感应电流的是()解析:产生感应电流的条件是穿过线圈的磁通量发生变化,选项B符合要求.答案:B4.如图所示,竖直放置的长直导线通以图示方向的电流,有一矩形金属线框abcd与导线处在同一平面内,下列情况下,矩形线框中不会产生感应电流的是()A.导线中电流变大B.线框向右平动C.线框向下平动D.线框以ab边为轴转动解析:导线中电流变大,则周围的磁感应强度增强,线框中磁通量增大,可以产生感应电流;线框向右平动时,线框中的磁感应强度减小,磁通量减小,可以产生感应电流;线框向下平动时,线框中的磁感应强度不变,磁通量不变,不会产生感应电流;线框以ad边为轴转动时,线框中的磁通量发生变化,会产生感应电流,故选项A、B、D不合题意,选项C符合题意.答案:C5.如图所示,一通电螺线管b放在闭合金属线圈a内,螺线管的中心线恰好和线圈的一条直径MN重合. 要使线圈a中产生感应电流,可采用的方法有()A.使螺线管在线圈a所在平面内转动B.使螺线管上的电流发生变化C.使线圈以MN为轴转动D.使线圈以与MN垂直的直径为轴转动解析:图示位置,线圈a所在平面与磁感线平行,穿过线圈的磁通量为零,当按A、B、C所述方式变化时,线圈a所在平面仍与磁感线平行,磁通量不变,不产生感应电流;按D所述方式变化时,由于线圈与磁场夹角变化引起磁通量变化,能够产生感应电流,故选D.答案:D6.(多选)如图所示是截面为等腰直角形的三棱柱,其侧面abcd为正方形,边长为L,将它按图示位置放置于竖直向下的匀强磁场中,磁感应强度为B,下面说法中正确的是()A.通过abcd平面的磁通量大小为B·L2B.通过dcfe平面的磁通量大小为B·L2C.通过abfe平面的磁通量大小为B·L2D.通过整个三棱柱的磁通量为零解析:由公式Φ=BS cos θ可以得出通过侧面abcd的磁通量Φ1=BL2cos 45°=BL2,A错误;通过平面dcfe的磁通量Φ2=BL·L,B正确;通过平面abfe的磁通量Φ3=B·L2cos 90°=0,C错误;而整个三棱柱表面是个闭合曲面,穿入与穿出的磁感线条数相等,即穿过它的净磁感线的条数是0,故穿过整个三棱柱的磁通量为零,D正确.答案:BD7.(多选)如图所示,A、B两回路中各有一开关S1、S2,且回路A中接有电源,回路B中接有灵敏电流计,下列操作及相应的结果中可能的是()A.先闭合S2,后闭合S1的瞬间,电流计指针偏转B.S1、S2闭合后,在断开S2的瞬间,电流计指针偏转C.先闭合S1,后闭合S2的瞬间,电流计指针偏转D.S1、S2闭合后,在断开S1的瞬间,电流计指针偏转解析:回路A中有电源,当S1闭合后,回路中有电流,产生磁场,回路B中有磁通量. 在S1闭合或断开的瞬间,回路A中的电流从无到有或从有到无,产生的磁场发生变化,从而使穿过回路B的磁通量发生变化,此时若S2是闭合的,则回路B中有感应电流,电流计指针偏转,所以选项A、D正确.答案:AD8.如图所示为法拉第研究“磁生电”现象的实验装置原理图. 两个线圈分别绕在一个铁环上,线圈A接直流电源,线圈B接灵敏电流表,下列哪种情况不可能使线圈B中产生感应电流()A.开关S闭合或断开瞬间B.开关S闭合一段时间之后C.开关S闭合后,改变滑动变阻器滑片的位置时D.拿走铁环,再做这个实验,开关S闭合或断开的瞬间解析:根据法拉第对产生感应电流的五类概括,选项A、C、D符合变化的电流(变化的磁场)产生感应电流的现象. 而开关S闭合一段时间之后,A线圈中是恒定电流,产生恒定的磁场,B 线圈中磁通量稳定不变,故不能使B线圈中产生感应电流,故选项B符合题意.答案:B9.要研究电磁感应现象实验,为了能明显地观察到实验现象,请在如图所示的实验器材中,选择必要的器材,在图中用实线接成相应的实物电路图.答案:实物电路图如图所示.B组1.如图所示,在匀强磁场中的U形导轨上,有两根等长的平行导线ab和cd,以相同的速度v 匀速向右滑动. 为使ab中有感应电流产生,对开关S来说()A.打开和闭合都可以B.应打开C.打开和闭合都不行D.应闭合解析:若开关打开,导线运动时,闭合回路abdc中磁通量不变,不产生感应电流;若开关闭合,导线运动时,闭合回路abNM中磁通量变化,产生感应电流. 所以,应选D选项.答案:D2.如图所示,在条形磁铁的外面套着一个闭合金属弹簧线圈P,现用力从四周拉弹簧线圈,使线圈包围的面积变大,则下列关于穿过弹簧线圈磁通量的变化以及线圈中是否有感应电流产生的说法中,正确的是()A.磁通量增大,有感应电流产生B.磁通量增大,无感应电流产生C.磁通量减小,有感应电流产生D.磁通量减小,无感应电流产生解析:本题中条形磁铁磁感线的分布如图所示(从上向下看). 磁通量是指穿过一个面的磁感线的多少,由于垂直纸面向外的和垂直纸面向里的磁感线要抵消一部分,当弹簧线圈P的面积扩大时,垂直纸面向里的磁感线条数增加,而垂直纸面向外的磁感线条数是一定的,故穿过P的磁通量将减小,回路中会有感应电流产生.答案:C3.(多选)2013年12月2日1时30分,我国嫦娥三号搭载月球车“玉兔号”从西昌卫星发射中心顺利升空,正式开始探月之旅. 假如月球车登月后要探测一下月球表面是否有磁场,应该怎样进行实验()A.直接将电流表放于月球表面,看是否有示数来判断磁场有无B.将电流表与线圈组成闭合电路,使线圈沿某一方向运动,若电流表无示数,则判断月球表面无磁场C.将电流表与线圈组成闭合电路,使线圈沿某一方向运动,若电流表有示数,则判断月球表面有磁场D.将电流表与线圈组成闭合电路,使线圈分别绕两个互相垂直的轴转动,月球表面若有磁场,则电流表至少有一次示数不为零解析:只要线圈中能产生感应电流,电流表有示数,就说明月球上一定有磁场. 如果没有电流,只能说明线圈中的磁通量没有发生变化,需要变换转动轴或运动方向再试. 如果线圈分别绕两个互相垂直的轴转动,当空间有磁场时,至少会有一次产生感应电流,C、D正确.答案:CD4.(多选)下列说法中正确的是()A.只要导体相对磁场运动,导体中就一定会产生感应电流B.闭合导体回路在磁场中做切割磁感线运动,导体回路中不一定会产生感应电流C.只要穿过闭合导体回路的磁通量不为零,导体回路中就一定会产生感应电流D.只要穿过闭合导体回路的磁通量发生变化,导体回路中就一定会产生感应电流解析:产生感应电流要有两个条件:一是导体回路要闭合;二是穿过导体回路的磁通量要发生变化,故D正确;如果导体没有构成闭合回路或构成闭合回路但沿磁感线运动,导体中就没有感应电流,故A错误;如果闭合导体回路在与回路平面垂直的磁场中运动,两边都切割磁感线,但闭合导体回路的磁通量仍没有发生变化,也不产生感应电流,故B正确;穿过闭合导体回路的磁通量不为零,但如果磁通量没有变化,回路中就没有感应电流,故C错误.答案:BD5.如图所示,矩形线圈abcd左半边处在匀强磁场中,右半边在磁场外,磁感应强度为B,线圈一半的面积为S,初始时磁场垂直于线圈平面,求下列情况中线圈中磁通量的变化量:(1)以ab边为轴线圈转过90°.(2)以ab边为轴线圈转过60°.(3)以中线ef为轴线圈转过180°.解析:(1)线圈初始磁通量Φ1=BS,转过90°后,Φ2=0,所以ΔΦ=Φ2-Φ1=-BS,大小为BS.(2)当线圈以ab边为轴边转过60°时,矩形线圈恰好全部进入磁场,Φ2=B·2S cos 60°=BS,所以ΔΦ=Φ2-Φ1=0,说明磁通量未发生变化.(3)当线圈绕中线转过180°时,因为Φ1=BS,磁感线是垂直于线圈的正前面向里穿过的,当线圈绕中线转过180°时,线圈的正后面转到正前面,磁感线是从原正后面向里穿过的,故Φ2=-BS,所以ΔΦ=Φ2-Φ1=-2BS,大小为2BS.答案:见解析.6.如图是研究电磁感应现象实验所需的器材,用实线将带有铁芯的线圈A、电源、滑动变阻器和开关连接成原线圈回路,将小量程电流表和线圈B连接成副线圈回路,并列举出在实验中能够改变副线圈回路磁通量,使副线圈中产生感应电流的三种方法:(1).(2).(3).答案:实线连接,如图所示.(1)A线圈在B线圈中,合上(或断开)开关瞬间(2)将原线圈插入副线圈或从副线圈中抽出的过程中(3)A线圈在B线圈中,移动滑动变阻器的滑片时3 楞次定律课时演练·促提升A组1.关于电磁感应现象,下列说法中正确的是()A.感应电流的磁场总是与原磁场方向相反B.闭合线圈放在变化的磁场中就一定能产生感应电流C.闭合线圈放在匀强磁场中做切割磁感线运动时,一定能产生感应电流D.感应电流的磁场总是阻碍原磁场的磁通量的变化解析:电磁感应现象中,若磁通量减小,则感应电流的磁场与原磁场方向相同,选项A错误;若闭合线圈平面与磁场方向平行,则无论磁场强弱如何变化,穿过线圈的磁通量始终为零,不产生感应电流,选项B错误;若线圈切割磁感线时,穿过线圈的磁通量不发生变化,则不能产生感应电流,选项C错误;只有选项D正确.答案:D2.如图所示,一线圈用细杆悬于P点,开始时细杆处于水平位置,释放后让它在匀强磁场中运动,已知线圈平面始终与纸面垂直,当线圈第一次通过位置Ⅰ、Ⅱ、Ⅲ时(位置Ⅱ正好是细杆竖直位置),线圈内的感应电流方向(顺着磁场方向看去)是()A.Ⅰ、Ⅱ、Ⅲ位置均是顺时针方向B.Ⅰ、Ⅱ、Ⅲ位置均是逆时针方向C.Ⅰ位置是顺时针方向,Ⅱ位置为零,Ⅲ位置是逆时针方向D.Ⅰ位置是逆时针方向,Ⅱ位置为零,Ⅲ位置是顺时针方向解析:线圈由初始位置向Ⅰ位置运动过程中,沿磁场方向的磁通量逐渐增大,根据楞次定律,感应电流的磁场方向与原磁场方向相反,从右向左穿过线圈,根据安培定则,Ⅰ位置时感应电流的方向(沿磁感线方向看去)是逆时针方向;在Ⅱ位置时由左向右穿过线圈的磁通量最大,由Ⅱ位置向Ⅲ位置运动时,向右穿过线圈的磁通量减少,根据楞次定律,感应电流的磁场方向向右,阻碍它的减少,根据安培定则可判定Ⅲ位置的电流方向(沿磁感线方向看去)是顺时针方向,且知Ⅱ位置时感应电流为零. 故选D.答案:D3.闭合线圈abcd运动到如图所示的位置时,bc边所受到的磁场力方向向下,那么线圈的运动情况是()A.向左平动进入磁场B.向右平动出磁场C.向上平动D.向下平动解析:当bc受力向下时,说明感应电流方向由b指向c,当向左进入磁场时,磁通量增加,感应电流的磁场方向应该与原磁场方向相反,垂直纸面向里,用右手螺旋定则可以判断感应电流方向为顺时针方向.答案:A4.如图所示,一根条形磁铁自左向右穿过一个闭合螺线管,则电路中()A.始终有感应电流自a向b流过电流表GB.始终有感应电流自b向a流过电流表GC.先有a→G→b方向的感应电流,后有b→G→a方向的感应电流D.将不会产生感应电流解析:条形磁铁从左边进入螺线管的过程中,在螺线管内产生的磁场方向向右,且穿过螺线管的磁通量不断增加,根据楞次定律,产生的感应电流的方向是a→G→b;条形磁铁从螺线管中向右穿出的过程中,在螺线管中产生的磁场方向仍向右,穿过螺线管的磁通量不断减小,根据楞次定律,产生的感应电流的方向是b→G→a,故C正确.答案:C5.如图所示,磁铁垂直于铜环所在平面,当磁铁突然向铜环运动时,铜环的运动情况是()A.向右摆动B.向左摆动C.静止D.转动解析:铜环只有向右运动,才能阻碍穿过铜环的磁通量的增加.答案:A6.如图所示,矩形线框与长直导线在同一平面内,当矩形线框从直导线的左侧平移到右侧的过程中线框内感应电流的方向为()A.先顺时针,后逆时针B.先逆时针,后顺时针C.先顺时针,后逆时针,再顺时针D.先逆时针,后顺时针,再逆时针解析:直线电流产生的磁场在右侧垂直纸面向里,在左侧垂直线面向外,线框从左向右平移时,磁通量是先从垂直纸面向外的增强到减弱(线框通过导线时),当线框正通过直线电流的中间时,磁通量为零,继续向右运动时磁通量从垂直纸面向里的增强又到减弱,根据楞次定律和右手定则,感应电流的方向先为顺时针,后为逆时针,再顺时针.答案:C7.如图所示,一质量为m的条形磁铁用细线悬挂在天花板上,细线从一水平金属圆环中穿过. 现将环从位置Ⅰ释放,经过磁铁到达位置Ⅱ. 设环经过磁铁上端和下端附近时细线的张力分别为F T1和F T2,重力加速度大小为g,则()A.F T1>mg,F T2>mgB.F T1<mg,F T2<mgC.F T1>mg,F T2<mgD.F T1<mg,F T2>mg解析:当圆环经过磁铁上端时,磁通量增大,根据楞次定律可知磁铁要把圆环向上推,又由牛顿第三定律可知圆环给磁铁一个向下的磁场力,因此有F T1>mg;当圆环经过磁铁下端时,磁通量减小,根据楞次定律可知磁铁要把圆环向上吸,同理圆环要给磁铁一个向下的磁场力,因此有F T2>mg,所以只有A正确.答案:A8.(多选)如图是验证楞次定律实验的示意图,竖直放置的线圈固定不动,将磁铁从线圈上方插入或拔出,线圈和电流表构成的闭合回路中就会产生感应电流. 各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况,其中表示正确的是()解析:根据楞次定律可确定感应电流的方向:如对C图分析,当磁铁向下运动时:(1)闭合线圈原磁场的方向——向上;(2)穿过闭合线圈的磁通量的变化——增加;(3)感应电流产生的磁场方向——向下;(4)利用安培定则判断感应电流的方向——与图中箭头方向相同. 线圈的上端为S极,磁铁与线圈相互排斥. 综合以上分析知,C、D正确.答案:CDB组1.如图所示,固定的水平长直导线中通有直流I,矩形线框与导线在同一竖直平面内,且一边与导线平行. 线框由静止释放,在下落过程中()A.穿过线框的磁通量保持不变B.线框中感应电流方向保持不变C.线框所受安培力的合力为零D.线框的机械能不断增大解析:线框下落过程中,穿过线框的磁通量减小,选项A错误;由楞次定律可判断出感应电流方向一直沿顺时针方向,选项B正确;线框受到的安培力的合力竖直向上,但小于重力,则合力不为零,选项C错误;在下落过程中,安培力对线框做负功,则其机械能减小,选项D错误. 答案:B2.如图所示,当导线ab在电阻不计的金属导轨上滑动时,线圈c向右摆动,则ab的运动情况是()A.向左或向右匀速运动B.向左或向右减速运动C.向左或向右加速运动D.只能向右匀加速运动解析:当导线ab在导轨上滑行时,线圈c向右运动,说明穿过线圈的磁通量正在减少,即右侧回路中的感应电流减小,导线正在减速运动,与方向无关,故A、C、D错误,B正确.答案:B3.如图所示,螺线管CD的导线绕向不明,当磁铁AB插入螺线管时,电路中有图示方向的电流产生,下列关于螺线管极性的判断正确的是()A.C端一定是N极B.C端一定是S极C.C端的极性一定与磁铁B端的极性相同D.无法判断极性,因螺线管的绕法不明解析:AB的插入使螺线管磁通量增大而产生感应电流,根据楞次定律知,感应电流的磁场阻碍AB插入,因此,C端极性一定和B端极性相同.答案:C4.如图所示,粗糙水平桌面上有一质量为m的铜质矩形线圈. 当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时,若线圈始终不动,则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是()A.F N先小于mg后大于mg,运动趋势向左B.F N先大于mg后小于mg,运动趋势向左C.F N先小于mg后大于mg,运动趋势向右D.F N先大于mg后小于mg,运动趋势向右解析:当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时,线圈中向下的磁通量先增加后减小,由楞次定律可知,线圈中先产生逆时针方向的感应电流,后产生顺时针方向的感应电流,线圈的感应电流磁场阻碍磁铁的运动,故靠近时磁铁与线圈相互排斥,线圈受排斥力向右下方,F N大于mg,线圈有水平向右运动的趋势;离开时磁铁与线圈相互吸引,线圈受到吸引力向右上方,F N小于mg,线圈有水平向右运动的趋势. 所以正确选项是D.答案:D5.(多选)如图所示,导体AB、CD可在水平轨道上自由滑动,且两水平轨道在中央交叉处互不相通. 当导体棒AB向左移动时()A.AB中感应电流的方向为A到BB.AB中感应电流的方向为B到AC.CD向左移动D.CD向右移动解析:由右手定则可判断导体AB中感应电流方向为A→B,由左手定则可判断导体CD受到向右的安培力作用而向右运动.答案:AD6.(多选)如图所示,在匀强磁场中放有平行铜导轨,它与大线圈M相连,要使线圈N获得顺时针方向的感应电流,则放在导轨上的裸金属棒ab的运动情况是(两线圈共面放置)()A.向右匀速运动B.向左加速运动C.向右减速运动D.向右加速运动解析:欲使线圈N产生顺时针方向的感应电流,则感应电流的磁场方向应为垂直纸面向里,由楞次定律可知有两种情况:一是M中有顺时针方向逐渐减小的电流,使其在N中的磁场方向向里,且磁通量在减小;二是M中有逆时针方向逐渐增大的电流,使其在N中的磁场方向向外,且磁通量在增大. 因此,对于前者,应使ab减速向右运动;对于后者,则应使ab加速向左运动. 故应选B、C. (注意匀速运动只能产生恒定电流;匀变速运动产生均匀变化的电流)答案:BC4 法拉第电磁感应定律课时演练·促提升A组1.闭合电路中产生的感应电动势的大小,跟穿过这一闭合电路的下列哪个物理量成正比()A.磁通量B.磁感应强度C.磁通量的变化率D.磁通量的变化量解析:根据法拉第电磁感应定律表达式E=n知,闭合电路中感应电动势的大小与磁通量的变化率成正比,而与磁通量Φ、磁感应强度B、磁通量的变化量ΔΦ无关,所以选项A、B、D 错误,选项C正确.答案:C2.穿过一个单匝线圈的磁通量,始终以每秒均匀地增加2 Wb,则()A.线圈中的感应电动势每秒增大2 VB.线圈中的感应电动势每秒减小2 VC.线圈中的感应电动势始终为2 VD.线圈中不产生感应电动势解析:根据题意,穿过线圈的磁通量始终每秒均匀增加2 Wb,即穿过线圈的磁通量的变化率=2 Wb/s,由法拉第电磁感应定律知E=n=2 V,所以选C.答案:C3.如图所示,有一匝接在电容器C两端的圆形导线回路,垂直于回路平面以内存在着向里的匀强磁场B,已知圆的半径r=5 cm,电容C=20 μF,当磁场B以4×10-2 T/s的变化率均匀增加时,则()A.电容器a板带正电,电荷量为2π×10-9 CB.电容器a板带负电,电荷量为2π×10-9 CC.电容器b板带正电,电荷量为4π×10-9 CD.电容器b板带负电,电荷量为4π×10-9 C解析:根据楞次定律可判断a板带正电,线圈中产生的感应电动势E=πr2=π×10-4 V,板上带电荷量Q=CE=2π×10-9 C,选项A正确.答案:A4.(多选)如图所示为地磁场磁感线的示意图,在北半球地磁场的竖直分量向下. 飞机在我国上空匀速巡航,机翼保持水平,飞行高度保持不变. 由于地磁场的作用,金属机翼上有电势差. 设飞行员左方机翼末端处的电势为φ1,右方机翼末端处的电势为φ2,则()A.若飞机从西往东飞,φ1比φ2高B.若飞机从东往西飞,φ2比φ1高C.若飞机从南往北飞,φ1比φ2高D.若飞机从北往南飞,φ2比φ1高解析:由右手定则可知机翼左端电势比右端电势高,即φ1>φ2,A、C项正确.答案:AC5.(多选)在北半球,地磁场的竖直分量向下. 飞机在我国上空匀速巡航,机翼保持水平,飞行高度不变,由于地磁场的作用,金属机翼上有电势差,设飞行员左方机翼末端处的电势为φ1,右方机翼末端处电势为φ2,则()A.若飞机从西往东飞,φ1比φ2高B.若飞机从东往西飞,φ2比φ1高C.若飞机从南往北飞,φ1比φ2高D.若飞机从北往南飞,φ2比φ1高解析:该题中飞机两翼是金属材料,可视为一垂直于飞行方向切割竖直向下的磁感线的导体棒,磁场水平分量对产生电动势无作用. 对选项A,磁场竖直分量向下,手心向上,拇指指向飞机飞行方向,四指指向左翼末端,故φ1>φ2,选项A正确. 同理,飞机从东往西飞,仍是φ1>φ2,选项B错误. 从南往北、从北往南飞,都是φ1>φ2,故选项C正确,选项D错误.答案:AC6.如图所示,在竖直向下的匀强磁场中,将一水平放置的金属棒ab以水平初速度v0抛出,设在整个过程中棒的方向不变且不计空气阻力,则在金属棒运动过程中产生的感应电动势大小变化情况是()A.越来越大B.越来越小C.保持不变D.无法判断解析:棒ab水平抛出后,其速度越来越大,但只有水平分速度v0切割磁感线产生感应电动势,故E=Bl v0保持不变.答案:C7.将一段导线绕成图甲所示的闭合回路,并固定在水平面(纸面)内. 回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中. 回路的圆环区域内有垂直纸面的磁场Ⅱ,以向里为磁场Ⅱ的正方向,其磁感应强度B随时间t变化的图象如图乙所示. 用F表示ab边受到的安培力,以水平向右为F的正方向,能正确反映F随时间t变化的图象是()。
人教版高中物理选修3-2测试题及答案解析全套
人教版高中物理选修3-2测试题及答案解析全套含模块综合测试题，共4套第四章电磁感应(时间：50分钟满分：100分)一、选择题(本题共8小题，每小题6分，共48分，第1～5小题中只有一个选项符合题意，第6～8小题中有多个选项符合题意，全选对的得6分，选对但不全的得3分，有选错的得0分)1.如图1所示，大圆导线环A中通有电流，方向如图所示，另在导线环所在的平面画一个圆B，它的一半面积在A环内，另一半面积在A环外。
则B圆内的磁通量()图1A．为零B．垂直纸面向里C．垂直纸面向外D．条件不足，无法判断解析：选B根据右手螺旋定则可知，A产生的磁场在A线圈内部垂直纸面向里，在外部垂直纸面向外，由于磁感线是闭合的曲线，所以A内部的磁感线一定比A外部的磁感线要密一些，所以B项正确。
2.如图2所示，a为圆形金属环，b为直导线，且b垂直环面穿过圆环中心()图2A．若直导线b中通入恒定电流，金属环a中会产生感应电流B．若直导线b中通入交变电流，金属环a中会产生感生电流C．若直导线b中通入恒定电流，同时让直导线b绕过圆环中心的水平轴在竖直平面内转动，金属环a中会产生感应电流D．以上三种说法均不对解析：选D产生感应电流的条件是闭合回路中磁通量发生变化，不管b中通入什么样的电流，穿过a 中的磁通量始终为0，D 对。
3．半径为r 带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d ，如图3甲所示。
有一变化的磁场垂直于纸面，规定向内为正，变化规律如图乙所示。
在t ＝0时刻平板之间中心有一重力不计，电荷量为q 的静止微粒。
则以下说法正确的是( )图3A ．第2秒内上极板为正极B ．第3秒内上极板为负极C ．第2秒末微粒回到了原来位置D ．第2秒末两极板之间的电场强度大小为0.2 πr 2/d解析：选A 根据楞次定律，结合图像可以判断：在0～1 s 内，下极板为正极，上极板为负极；第2秒内上极板为正极，下极板为负极；第3秒内上极板为正极，下极板为负极；第4秒内上极板为负极，下极板为正极，故A 选项正确，B 选项错误。
人教版高中物理选修3-2基础过关+对点训练(全册3单元15课时) Word版含解析
人教版高中物理选修3-2基础过关+对点训练第四章电磁感应4.1 划时代的发现4.2 探究感应电流的产生条件记一记划时代的发现、探究感应电流的产生条件知识体系1个实验——奥斯特的电流磁效应实验1个条件——感应电流产生条件3种情形——磁通量变化的三种情形辨一辨1.电流的磁效应说明电能生磁．(√)2．奥斯特发现了电流的磁效应；法拉第发现了电磁感应现象．(√)3．闭合线路中有感应电流时，则通过线路的磁通量一定发生变化．(√)4．导体在磁场中做切割磁感线运动时，导体中一定产生感应电流．(×)5．小磁针在通电导线附近发生偏转的现象是电磁感应现象．(×)想一想1.哪些情况可以引起磁通量Φ的变化？提示：磁通量的变化有三种情况，由Φ＝BS可知：(1)是磁感应强度B不变，有效面积S变化；(2)是磁感应强度B变化，有效面积S不变；(3)是磁感应强度B和有效面积S同时发生变化．2．如何判断是否是电磁感应现象呢？提示：(1)由磁生电的现象都是电磁感应现象；(2)所有的电磁感应现象都与变化和运动相联系．3．只要磁通量发生变化，电路中就一定有感应电流吗？提示：产生感应电流的条件有两个：一是电路闭合；二是磁通量发生变化，两者缺一不可．当电路不闭合时，即使磁通量发生变化，电路中也没有感应电流产生．4．磁通量有正负，其正负号表示方向吗？提示：磁通量是标量，但有正负，其正负分别表示磁感线穿入的方向与规定的方向相同还是相反．思考感悟：练一练1.关于磁通量的概念，以下说法中正确的是( )A．磁感应强度越大，穿过闭合回路的磁通量也越大B．磁感应强度越大，线圈面积越大，则磁通量也越大C．穿过线圈的磁通量为零，但磁感应强度不一定为零D．磁通量发生变化，一定是磁场发生变化引起的解析：穿过闭合回路的磁通量大小取决于磁感应强度、闭合回路所围面积以及两者夹角三个因素，所以只了解其中一个或两个因素无法确定磁通量的变化情况，A、B两项错误；同样仅由磁通量的情况，也无法确定某个因素的情况，C项正确，D项错误．答案：C2．(多选)下列说法中正确的是( )A．发现电磁感应现象的科学家是奥斯特，发现电流磁效应的科学家是法拉第B．奥斯特的思维和实践没有突破当时人类对电和磁的认识C．产生感应电流的原因都与变化或运动有关D．电磁感应现象的发现使人们找到了“磁生电”的方法，开辟了人类的电气化时代解析：发现电流磁效应的科学家是奥斯特，发现电磁感应现象的科学家是法拉第；产生感应电流的原因都与变化或运动有关；电磁感应现象的发现，宣告了电磁学的诞生，开辟了人类的电气化时代．综上所述，C、D两项正确．答案：CD3．关于感应电流，下列说法中正确的是( )A．只要闭合电路内有磁通量，闭合电路中就有感应电流产生B．穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C．线圈不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流D．以上说法都不正确解析：对闭合电路而言，磁通量必须变化，闭合电路中才有感应电流，仅有磁通量但不变化，是不会产生感应电流的，故A 项错误；如果线圈(或螺线管)不闭合，即使穿过它的磁通量发生变化，线圈中也不会有感应电流，故B、D项错误；C项正确．答案：C4．下图中能产生感应电流的是( )解析：根据产生感应电流的条件：A项中，电路没闭合，无感应电流；B项中，面积增大，闭合电路的磁通量增大，有感应电流；C项中，穿过线圈的磁感线相互抵消，磁通量恒为零，无感应电流；D项中，磁通量不发生变化，无感应电流．答案：B要点一磁通量及其变化1.关于磁通量，下列说法中正确的是( )A．磁通量不仅有大小，而且有方向，所以是矢量B．磁通量越大，磁感应强度越大C．通过某一平面的磁通量为零，该处磁感应强度不一定为零D．磁通量就是磁感应强度解析：磁通量是标量，故A项错误；由Φ＝BS⊥可知Φ由B和S⊥两个因素决定，Φ较大，有可能是由于S⊥较大，故B项错误；由Φ＝BS⊥可知，当线圈平面与磁场方向平行时，S⊥＝0，Φ＝0，但磁感应强度B不为零，故C项正确；磁通量和磁感应强度是两个不同的物理量，故D项错误．答案：C2．如图所示，两个单匝线圈a、b的半径分别为r和2r.圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为( )A．1：1B．1：2C．1：4D．4：1解析：由题图可知，穿过a、b两个线圈的磁通量均为Φ＝B·πr2，因此磁通量之比为1：1，A项正确．答案：A3．如图所示，水平放置的扁平条形磁铁，在磁铁的左端正上方有一金属线框，线框平面与磁铁垂直，当线框从左端正上方沿水平方向平移到右端正上方的过程中，穿过它的磁通量的变化情况是( )A．先减小后增大 B．始终减小C．始终增大 D．先增大后减小解析：线框在磁铁两端的正上方时穿过该线框磁通量最大，在磁铁中央时穿过该线框的磁通量最小，所以该过程中的磁通量先减小后增大，故A项正确．答案：A要点二产生感应电流的条件4.(多选)下列情况能产生感应电流的是( )A．如图甲所示，导体AB顺着磁感线运动B．如图乙所示，条形磁铁插入或拔出线圈时C．如图丙所示，小螺线管A插入大螺线管B中不动，开关S 一直接通时D．如图丙所示，小螺线管A插入大螺线管B中不动，开关S 一直接通，当改变滑动变阻器的阻值时解析：题图甲中导体AB顺着磁感线运动，穿过闭合电路的磁通量没有发生变化，无感应电流，故A项错误；题图乙中条形磁铁插入线圈时线圈中的磁通量增加，拔出时线圈中的磁通量减少，都能产生感应电流，故B项正确；题图丙中开关S一直接通，回路中为恒定电流，螺线管A产生的磁场稳定，螺线管B中的磁通量无变化，不产生感应电流，故C项错误；题图丙中开关S接通，滑动变阻器的阻值变化使闭合回路中的电流变化，螺线管A的磁场变化，螺线管B中磁通量变化，能产生感应电流，故D项正确．答案：BD5．一个闭合线圈中没有感应电流产生，由此可以得出( )A．此时此地一定没有磁场B．此时此地一定没有磁场的变化C．穿过线圈平面的磁感线条数一定没有变化D．穿过线圈平面的磁通量一定没有变化解析：由产生感应电流的条件易知，闭合线圈中没有感应电流产生，则穿过线圈平面的磁通量一定没有变化，D项正确．答案：D6．(多选)如图所示装置，在下列各种情况中，能使悬挂在螺线管附近的铜质闭合线圈A中产生感应电流的是( ) A．开关S接通的瞬间B．开关S接通后，电路中电流稳定时C．开关S接通后，滑动变阻器触头滑动的瞬间D．开关S断开的瞬间解析：将开关突然接通的瞬间，螺线管产生的磁场从无到有，穿过铜线圈A的磁通量增大，产生感应电流，故A项正确；螺线管中通以恒定的电流时，螺线管产生稳恒的磁场，穿过铜线圈A的磁通量不变，没有感应电流产生，故B项错误；开关接通后，使变阻器的滑片P滑动时，变阻器接入电路的电阻变化，回路中电流变化，螺线管产生的磁场变化，穿过铜线圈A的磁通量变化，产生感应电流，故C项正确；将开关突然断开的瞬间，螺线管产生的磁场从有到无，穿过铜线圈A的磁通量减小，产生感应电流，故D项正确．答案：ACD7．宇航员登月后想探测一下月球表面是否有磁场．他手边有一只灵敏电流表和一个小线圈，则下列推断正确的是( ) A．直接将电流表放于月球表面，通过观察电流表是否有示数来判断磁场的有无B．将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如果电流表无示数，则可判断月球表面无磁场C．将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如果电流表有示数，则可判断月球表面有磁场D．将电流表与线圈组成闭合回路，使线圈在某一平面内沿各个方向运动，如果电流表无示数，则可判断月球表面无磁场解析：当闭合回路的线圈平面与磁场方向平行时，不论向哪个方向移动线圈，穿过线圈的磁通量都不会变化，所以也不会产生感应电流，因此不能判断有无磁场存在；若使闭合线圈沿某一方向移动时有感应电流产生，则一定存在磁场，故C项正确．答案：C8．(多选)如图所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直．导轨上有两条可沿导轨自由移动的金属棒ab、cd，与导轨接触良好．金属棒ab、cd的运动速度分别是v1、v2，且井字形回路中有感应电流通过，则可能( ) A．v1＞v2 B．v1＜v2C．v1＝v2 D．无法确定解析：只要金属棒ab、cd的运动速度不相等，穿过井字形回路的磁通量就发生变化，闭合回路中就会产生感应电流，故A、B 两项正确．答案：AB基础达标1.(多选)下列现象中，能表明电和磁有联系的是( )A．摩擦起电B．两块磁铁相互吸引或排斥C．小磁针靠近通电导线时偏转D．磁铁插入闭合线圈过程中，线圈中产生感应电流解析：摩擦起电是静电现象；两块磁铁相互吸引或排斥是磁现象；小磁针靠近通电导线时偏转，说明“电生磁”；磁铁插入闭合线圈过程中，线圈中产生感应电流，说明“磁生电”．C、D表明电和磁有联系．答案：CD2．1820年4月的一天，丹麦科学家奥斯特在上课时，无意中让通电导线靠近小磁针，突然发现小磁针偏转．这个现象并没有引起在场其他人的注意，而奥斯特却是个有心人，他非常兴奋，紧紧抓住这个现象，接连三个月深入地研究，反复做了几十次实验，关于奥斯特的实验，如图所示，下列操作中一定能够观察到小磁针偏转的是( )A．通电导线AB东西放置，小磁针放在导线正下方，闭合开关B．通电导线AB南北放置，小磁针放在导线正下方，闭合开关C．通电导线AB东西放置，小磁针放在导线正下方，改变电流方向D．通电导线AB南北放置，小磁针放在AB的延长线上，改变电流大小解析：奥斯特发现电流周围存在磁场，对小磁针有磁场力作用，但地磁场(指向南北)也对小磁针有磁场力作用，所以为了减小地磁场的影响，应将导线南北放置．根据通电导线周围磁场的分布情况可知，小磁针应放在通电导线的下方或上方，不能放在通电导线的延长线上．此时小磁针若偏转，则说明是通电导线的磁场引起的，故选项B正确．答案：B3．均匀带负电的塑料圆环绕垂直于圆环平面且过圆心的轴旋转，在环的圆心处有一闭合小线圈，小线圈和圆环在同一平面，则( )A．只要圆环在转动，小线圈内就一定有感应电流B．不管圆环怎样转动，小线圈内都没有感应电流C．圆环在做变速转动时，小线圈内一定有感应电流D．圆环在做匀速转动时，小线圈内有感应电流解析：带负电的圆环转动时，形成电流．当圆环匀速转动时，等效电流为恒定值，根据电流的磁效应，它产生恒定的磁场，因此通过小线圈的磁通量不变，故小线圈内无感应电流产生，A、D 两项错误；当圆环变速转动时，产生的等效电流不恒定，产生的磁场也是变化的，通过小线圈的磁通量不断发生变化，则小线圈内一定有感应电流，B项错误，C项正确．答案：C4．如图所示，三个线圈放在匀强磁场中，面积S1<S2<S3，穿过三个线圈的磁通量分别为Φ1、Φ2和Φ3，下列判断正确的是( )A．Φ1＝Φ2B．Φ2＝Φ3C．Φ1＞Φ2 D．Φ3＞Φ2解析：根据公式Φ＝BS，由题知面积S1＜S2＜S3，所以线圈S3穿过的磁感线条数最多，所以磁通量最大，线圈S1穿过的磁感线条数最小，所以磁通量最小．故A、B、C三项错误，D项正确．答案：D5．在如图所示的实验中，能在线圈中产生感应电流的是( )A．磁铁N极停在线圈中B．磁铁S极停在线圈中C．磁铁从线圈内抽出的过程D．磁铁静止在线圈左侧解析：磁铁停在线圈中，穿过线圈的磁通量不变，不能产生感应电流．故A、B两项错误；磁铁从线圈内抽出的过程，穿过线圈的磁通量减小，能产生感应电流．故C项正确；磁铁静止在线圈左侧，穿过线圈的磁通量不变，不能产生感应电流．故D项错误．答案：C6．如图所示，在竖直向下的匀强磁场中，有一闭合导体环，环面与磁场垂直．当导体环在磁场中完成下述运动时，可能产生感应电流的是( )A．导体环保持水平且在磁场中向上或向下运动B．导体环保持水平向左或向右加速平动C．导体环以垂直环面、通过环心的轴转动D．导体环以一条直径为轴，在磁场中转动解析：只要导体环保持水平，无论它如何运动，穿过环的磁通量都不变，都不会产生感应电流，只有导体环的有效面积改变时，穿过环的磁通量改变，才会产生感应电流，D项正确．答案：D7．如图所示，ab是闭合电路的一部分，处在垂直于纸面向外的匀强磁场中( )A．当ab垂直于纸面向外平动时，ab中有感应电流B．当ab垂直于纸面向里平动时，ab中有感应电流C．当ab垂直于磁感线向右平动时，ab中有感应电流D．当ab垂直于磁感线向左平动时，ab中无感应电流解析：闭合电路的部分导体做切割磁感线运动时，回路中一定有感应电流，当ab垂直于纸面向外、向里平动时都不切割磁感线，故ab中都没有感应电流，故A、B两项错误．当ab垂直于磁感线向右、向左平动时都切割磁感线，ab中都有感应电流，故C 项正确、D项错误．答案：C8．如图所示，在条形磁铁的外面套着一个闭合金属弹簧线圈P，现用力从四周拉弹簧线圈，使线圈包围的面积变大，则下列关于穿过弹簧线圈磁通量的变化以及线圈中是否有感应电流产生的说法中，正确的是( )A．磁通量增大，有感应电流产生B．磁通量增大，无感应电流产生C．磁通量减小，有感应电流产生D．磁通量减小，无感应电流产生解析：本题中条形磁铁磁感线的分布如图所示(从上向下看)．磁通量是指穿过一个面的磁感线的多少，由于竖直向上的和竖直向下的磁感线要抵消一部分，当弹簧线圈P的面积扩大时，竖直向下的磁感线条数增加，而竖直向上的磁感线条数是一定的，故穿过这个面的磁通量将减小，回路中会有感应电流产生．答案：C9．如图所示，一矩形线框从abcd位置移到a′b′c′d′位置的过程中，关于穿过线框的磁通量情况，下列叙述正确的是(线框平行于纸面移动)( )A．一直增加B．一直减少C．先增加后减少D．先增加，再减少直到零，然后再增加，然后再减少解析：离导线越近，磁场越强，当线框从左向右靠近导线的过程中，穿过线框的磁通量增大，当线框跨在导线上向右运动时，磁通量减小，当导线在线框正中央时，磁通量为零，从该位置向右，磁通量又增大，当线框离开导线向右运动的过程中，磁通量又减小；故A、B、C三项错误，D项正确．答案：D10．如图所示，在匀强磁场中，MN、PQ是两根平行的金属导轨，而ab、cd为串有电压表和电流表的两根金属棒，同时以相同速度向右运动时，下列说法正确的有( )A．电压表有读数，电流表有读数B．电压表无读数，电流表有读数C．电压表无读数，电流表无读数D．电压表有读数，电流表无读数解析：两棒以相同速度向右运动时，因穿过abcd的磁通量不变，回路中没有感应电流，电流表和电压表均不会有读数，C项正确．答案：C11．(多选)下列情况中都是闭合线框在磁场中做切割磁感线运动，其中线框中有感应电流的是( )解析：A中穿过闭合线框的磁通量并没有发生变化，没有感应电流．B中闭合线框的一部分导体“切割”了磁感线，穿过线框的磁感线条数越来越少，线框中有感应电流．C中闭合线框是在非匀强磁场中运动，穿过线框的磁感线条数增加，线框中有感应电流．D 中穿过闭合线框磁感线条数不变，无感应电流，故B、C两项正确．答案：BC能力达标12．如图所示，通电直导线下边有一个矩形线框，线框平面与直导线共面．若使线框逐渐远离(平动)通电导线，则穿过线框的磁通量将( )A．逐渐增大 B．逐渐减小C．保持不变 D．不能确定解析：当矩形线框在线框与直导线决定的平面内逐渐远离平动通电导线时，由于距离导线越远，磁场越弱，而线框的面积不变，则穿过线框的磁通量将减小，所以B项正确．答案：B13．(多选)如图所示，线圈abcd在磁场区域ABCD中，下列哪种情况下线圈中有感应电流产生( )A．把线圈变成圆形(周长不变)B．使线圈在磁场中加速平移C．使磁场增强或减弱D．使线圈以过ab的直线为轴旋转解析：选项A中，线圈的面积变化，磁通量变化，故A项正确；选项B中，无论线圈在磁场中匀速还是加速平移，磁通量都不变，故B项错误；选项C、D中，线圈中的磁通量发生变化，故C、D两项正确．答案：ACD14．为观察电磁感应现象，某学生将电流表、螺线管A和B、电池组、滑动变阻器、电键接成如图所示的实验电路：(1)该同学将线圈B放置在线圈A中，闭合、断开电键时，电流表指针都没有偏转，其原因是________．A．电键的位置接错B．电流表的正、负接线柱上导线接反C．线圈B的两个接线柱上导线接反D．蓄电池的正、负极接反(2)电路连接的错误改正后，通过实验得出产生感应电流的条件是____________________________________________．解析：(1)该同学将线圈B放置在线圈A中，再闭合、断开电键，磁通量不变，无感应电流，故电流表指针不偏转；应改为电键闭合后，再将线圈B放置在线圈A中；或者将电键接在B线圈所在回路中，故选A.(2)通过实验得出产生感应电流的条件是：当闭合电路磁通量发生变化时会产生感应电流．答案：(1)A (2)闭合电路磁通量发生变化15．如图所示，有一个垂直纸面向里的匀强磁场B＝0.8 T，磁场有明显的圆形边界，圆心为O，半径为1 cm.现于纸面内先后放上圆形线圈，圆心均在O处，A线圈半径为1 cm,10匝；D线圈半径为2 cm，1匝；C线圈半径为0.5 cm,1匝；问：(1)在磁感应强度B减少为0.4 T的过程中，A和D中的磁通量改变了多少？(2)当磁场转过30°角的过程中，C中的磁通量改变了多少？解析：(1)对A线圈，Φ1＝B1πr2A，Φ2＝B2πr2A.故磁通量减少量：|Φ2－Φ1|＝(0.8－0.4)×3.14×(1×10－2)2 Wb＝1.256×10－4 Wb.对D线圈，|Φ2－Φ1|＝1.256×10－4 Wb.(2)对C线圈，Φ1＝Bπr2C，磁场转过30°，线圈面积在垂直磁场方向上的投影为πr2C cos 30°，则Φ2＝Bπr2C cos 30°.故磁通量减少量：|Φ2－Φ1|＝Bπr2C(1－cos 30°)≈8.4×10－6 Wb.答案：(1)减少1.256×10－4 Wb 减少1.256×10－4 Wb (2)减少8.4×10－6 Wb4.3 楞次定律记一记楞次定律知识体系辨一辨1.感应电流的磁场总与原磁场方向相反．(×)2．感应电流的磁场总是阻碍原磁场的磁通量．(×)3．右手定则即右手螺旋定则．(×)4．导体棒不垂直切割磁感线时，也可以用右手定则判断感应电流方向．(√)5．凡可以用右手定则判断感应电流方向的，均能用楞次定律判断．(√)6．只要闭合回路中的一部分导体在磁场中运动，就一定会产生感应电流．(×)想一想1.“阻碍”与“阻止”的意义相同吗？提示：不相同，“阻碍”不是“阻止”，二者之间的程度不同．阻碍是使事情不能顺利发展，但还是向原来的方向发展了；阻止是使事情停止了，不再向原来的方向发展了．2．从因果关系区分三个定则提示：(1)因电而生磁(I→B)，用安培定则；(2)因动而生电(v、B→I安)，用右手定则；(3)因电而受力(I、B→F安)，用左手定则．3．右手定则只能判断导体棒速度方向与磁场垂直的情况吗？提示：不是，不管导体棒速度方向与磁场是否垂直，均可用右手定则判断感应电流的方向，即在应用右手定则时，磁感线不一定垂直穿入掌心．思考感悟：练一练1.下列关于电磁感应现象的说法中正确的是( )A．电磁感应现象是由奥斯特发现的B．电磁感应现象中，感应电流的磁场方向总与引起感应电流的磁场方向相同C．电磁感应现象中，感应电流的磁场方向总与引起感应电流的磁场方向相反D．电磁感应现象中，感应电流的磁场方向可能与引起感应电流的磁场方向相同，也可能相反解析：电磁感应现象是由法拉第发现的；在电磁感应现象中，感应电流的磁场总阻碍引起感应电流的磁通量的变化，磁通量增加时，感应电流的磁场方向与引起感应电流的磁场方向相反，磁通量减少时，两者方向相同．因此，A、B、C说法错误，D项正确．答案：D2．如图所示，闭合金属圆环沿垂直于磁场方向放置在匀强磁场中，将它从匀强磁场中匀速拉出，以下各种说法中正确的是( )A．向左拉出和向右拉出时，环中的感应电流方向相反B．向左或向右拉出时，环中感应电流方向都是沿顺时针方向的C．向左或向右拉出时，环中感应电流方向都是沿逆时针方向的D．环在磁场中运动时，就已经有感应电流了解析：将环拉出时，穿过圆环的磁通量减少，由楞次定律即可判断出感应电流的方向．将金属圆环不管从哪边拉出磁场，穿过闭合圆环的磁通量都要减少，根据楞次定律可知，感应电流的磁场要阻碍原磁通量的减少，感应电流的磁场方向与原磁场方向相同，应用安培定则可以判断出感应电流的方向是沿顺时针方向的，B项正确，A、C两项错误；另外，圆环在磁场中运动时，穿过圆环的磁通量没有改变，该情况无感应电流，故D项错误．答案：B3．(多选)闭合电路的一部分导体在磁场中做切割磁感线运动，如图所示，能正确表示磁感应强度B的方向、导体运动速度方向与产生的感应电流方向间关系的是( )解析：图A中导体不切割磁感线，导体中无电流；由右手定则可以判断B、C两项正确；D图中感应电流方向应垂直纸面向外．答案：BC4．下列图中表示闭合电路中的一部分导体在磁场中做切割磁感线运动的情景，导体ab上的感应电流方向为a→b的是( )解析：在导体ab上，A中电流方向为a→b，B中电流方向为b→a，C中电流方向为b→a，D中电流方向为b→a，故A项正确．答案：A要点一楞次定律1．如图所示，一均匀的扁平条形磁铁的轴线与圆形线圈在同一平面内，磁铁中心与圆心重合，为了在磁铁开始运动时线圈中能得到逆时针方向的感应电流，磁铁的运动方式应是( ) A．N极向纸内，S极向纸外，使磁铁绕O点转动B．N极向纸外，S极向纸内，使磁铁绕O点转动C．磁铁在线圈平面内顺时针转动D．磁铁在线圈平面内逆时针转动解析：当N极向纸内，S极向纸外转动时，穿过线圈的磁场由无到有并向里，感应电流的磁场应向外，电流方向为逆时针，A 项正确；当N极向纸外，S极向纸内转动时，穿过线圈的磁场向外并增加，感应电流方向为顺时针，B项错误；当磁铁在线圈平面内绕O点转动时，穿过线圈的磁通量始终为零，因而不产生感应电流，C、D两项错误．答案：A2．如图所示，一线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在匀强磁场中运动，已知线圈平面始终与纸面垂直，当线圈第一次通过Ⅰ、Ⅱ、Ⅲ位置时(Ⅱ位置正好是细杆竖直的位置)，线圈内的感应电流方向(顺着磁场方向看去)是( ) A．Ⅰ、Ⅱ、Ⅲ位置均是顺时针方向B．Ⅰ、Ⅱ、Ⅲ位置均是逆时针方向C．Ⅰ位置是顺时针方向，Ⅱ位置为零，Ⅲ位置是逆时针方向D．Ⅰ位置是逆时针方向，Ⅱ位置为零，Ⅲ位置是顺时针方向。
2021年高中物理选修3-1：第2章第7节时同步训练及解析

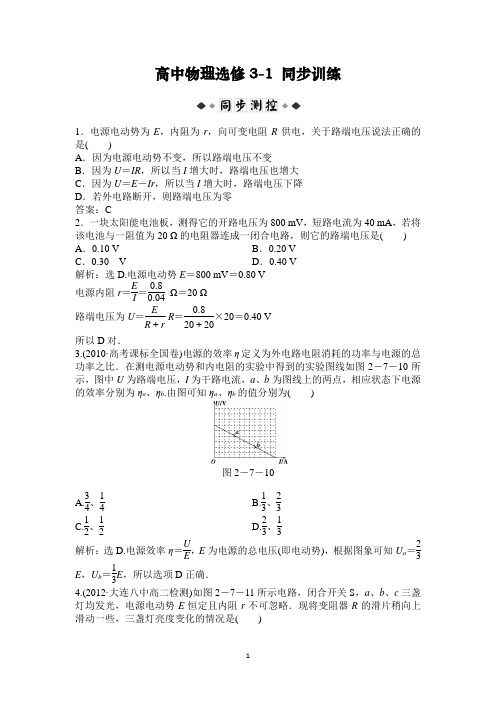

高中物理选修3-1 同步训练1．电源电动势为E ，内阻为r ，向可变电阻R 供电，关于路端电压说法正确的是( )A ．因为电源电动势不变，所以路端电压不变B ．因为U ＝IR ，所以当I 增大时，路端电压也增大C ．因为U ＝E －Ir ，所以当I 增大时，路端电压下降D ．若外电路断开，则路端电压为零 答案：C2．一块太阳能电池板，测得它的开路电压为800 mV ，短路电流为40 mA ，若将该电池与一阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是( ) A ．0.10 V B ．0.20 V C ．0.30 V D ．0.40 V 解析：选D.电源电动势E ＝800 mV ＝0.80 V电源内阻r ＝E I ＝0.80.04 Ω＝20 Ω路端电压为U ＝E R ＋r ·R ＝0.820＋20×20＝0.40 V所以D 对．3.(2010·高考课标全国卷)电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图2－7－10所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( )图2－7－10A.34、14B.13、23C.12、12D.23、13解析：选D.电源效率η＝U E ，E 为电源的总电压(即电动势)，根据图象可知U a ＝23E ，U b ＝13E ，所以选项D 正确．4.(2012·大连八中高二检测)如图2－7－11所示电路，闭合开关S ，a 、b 、c 三盏灯均发光，电源电动势E 恒定且内阻r 不可忽略．现将变阻器R 的滑片稍向上滑动一些，三盏灯亮度变化的情况是( )图2－7－11A．a灯变亮，b灯和c灯变暗B．a灯和c灯变亮，b灯变暗C．a灯和c灯变暗，b灯变亮D．a灯和b灯变暗，c灯变亮解析：选B.解答本题时可按以下思路分析：5.如图2－7－12所示，电路中E＝3 V，r＝0.5 Ω，R0＝1.5 Ω，变阻器的最大阻值为10 Ω.图2－7－12(1)在变阻器的阻值R为多大时，变阻器上消耗的功率最大？(2)在变阻器的阻值R为多大时，定值电阻R0上消耗的功率最大？解析：(1)此种情况可以把R0归入电源内电阻，这样变阻器上消耗的功率，也就是电源的输出功率，即当R＝r＋R0＝2 Ω时，R消耗功率最大，P m＝E24R＝324×2W＝98W.(2)定值电阻R0上消耗的功率可以表达为：P＝I2R0，因为R0不变，当电流最大时功率最大，此时应有电路中电阻最小，即当R＝0时R0上消耗的功率最大，P m′＝E2(R0＋r)2R0＝32(1.5＋0.5)2×1.5 W＝278W.答案：(1)98W(2)278W一、选择题1．关于闭合电路，下列说法正确的是()A．电源短路时，放电电流为无限大B．电源短路时，内电压等于电源电动势C．用电器增加时，路端电压一定增大D．把电压表直接和电源连接时，电压表的示数总小于电源电动势解析：选BD.由I短＝Er知，A错，B对；用电器如果并联，R外减小，U外减小，C错．由于内电路两端总是有电压，由E＝U V＋U r知，U V<E，D选项正确．2.如图2－7－13所示的电路中，电源的内阻不可忽略，当开关S 闭合时，电流表的示数为0.30 A ，则当S 断开时，电流表的示数可能是( )图2－7－13A ．0.28 AB ．0.42 AC ．0.52 AD ．0.58 A解析：选A.当开关S 闭合时，阻值为4 Ω的电阻被短路，电路总电阻较小．当S 断开时，电路总电阻增加4 Ω，电流表的示数减小，故选项A 正确．3．一电池外电路断开时的路端电压为3 V ，接上8 Ω的负载电阻后路端电压降为2.4 V ，则可以判定电池的电动势E 和内电阻r 为( ) A ．E ＝2.4 V ，r ＝1 Ω B ．E ＝3 V ，r ＝2 Ω C ．E ＝2.4 V ，r ＝2 Ω D ．E ＝3 V ，r ＝1 Ω解析：选B.由于断路时E ＝U ＝3 V ，根据闭合电路欧姆定律得E ＝U ′＋U ′R ·r 得r ＝2 Ω，故B 正确．4．当外电路的电阻分别为8 Ω和2 Ω时，单位时间内在外电路上产生的热量正好相等，则该电源的内电阻是( ) A ．1 Ω B ．2 Ω C ．4 Ω D ．6 Ω解析：选C.由⎝ ⎛⎭⎪⎫E R 1＋r 2R 1＝⎝ ⎛⎭⎪⎫E R 2＋r 2R 2，代入数据解得r ＝4 Ω，选项C 正确． 5.如图2－7－14所示为闭合电路中两个不同电源的U －I 图象，则下列说法中正确的是( )图2－7－14A ．电动势E 1＝E 2，短路电流I 1>I 2B ．电动势E 1＝E 2，内阻r 1>r 2C ．电动势E 1>E 2，内阻r 1>r 2D ．当两电源的工作电流变化量相同时，电源2 的路端电压变化较大 解析：选AD.由闭合电路的欧姆定律得E ＝U ＋Ir .当I ＝0时电动势E 等于路端电压U ，即U －I 图线和U 轴的交点就是电动势，由图知，两电源的电动势相等．当 U ＝0时I ＝E /r ，U －I 图线和I 轴的交点就是短路电流，由图知I 1>I 2.A 正确．而r ＝E /I ，即图线的斜率表示电源的内阻，由图知r 1<r 2，B 、C 错误．当工作电流变化量相同时，因为r 1<r 2，电源2内电压变化较大，由闭合电路的欧姆定律得E ＝U 外＋U 内，所以电源2的路端电压变化较大．D 正确． 6．(2010·高考上海卷)在如图2－7－15的闭合电路中，当滑片P 向右移动时，两电表读数的变化是()图2－7－15A．A变大，V变大B．A变小，V变大C．A变大，V变小D．A变小，V变小解析：选B.当滑片P向右移动时，滑动变阻器电阻变大，导致干路电流变小，A 变小，内阻和R0电压均减小，R两端的电压变大，V变大，故B正确，A、C、D错误．7.(2012·成都四中高二检测)在如图2－7－16所示的电路中，开关S闭合后和闭合前相比，三个电表示数的变化情况是()图2－7－16A．V示数变大，A1示数变大，A2示数变小B．V示数变大，A1示数变小，A2示数变大C．V示数变小，A1示数变大，A2示数变小D．V示数变小，A1示数变小，A2示数变大解析：选C.开关S闭合后，总电阻减小，干路电流I增大，A1示数变大，由U外减小，V示数变小，由于R处在干路中且其中的电流＝E－Ir知，路端电压U外增大，故其两端的电压U R增大，R2两端的电压U2＝U外－U R，故U2减小，由欧姆定律知，其中的电流I2减小，A2示数变小，选项C正确．8.(2011·高考海南卷)如图2－7－17，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表和电流表．初始时S0与S均闭合，现将S断开，则()图2－7－17A．V的读数变大，A的读数变小B．V的读数变大，A的读数变大C．V的读数变小，A的读数变小D．V的读数变小，A的读数变大解析：选B.9.如图2－7－18所示是某电源的路端电压与电流的关系图象，下列结论正确的是( )图2－7－18A ．电源的电动势为6.0 VB ．电源的内阻为12 ΩC ．电源的短路电流为0.5 AD ．电流为0.3 A 时的外电阻是18 Ω解析：选AD.因该电源的U —I 图象的纵轴坐标并不是从零开始的，故纵轴上的截距虽为电源的电动势，即E ＝6.0 V ，但横轴上的截距0.5 A 并不是电源的短路电流，且内阻应按斜率的绝对值计算，即r ＝|ΔU ΔI |＝6.0－5.00.5－0 Ω＝2 Ω.由闭合电路欧姆定律可得电流I ＝0.3 A 时，外电阻R ＝EI －r ＝18 Ω.故选项A 、D 正确． 二、非选择题10.在如图2－7－19所示的电路中，电源的内电阻r ＝0.6 Ω.电阻R 1＝4 Ω，R 3＝6 Ω，闭合开关后电源消耗的总功率为40 W ，输出功率为37.6 W ．求：图2－7－19(1)电源电动势E ； (2)电阻R 2的阻值．解析：(1)电源内电路发热功率 P r ＝I 2r ＝(40－37.6) W ＝2.4 W ， 则电路中电流强度I ＝2 A 电源总功率：P ＝IE ＝40 W ， 得E ＝20 V(2)外电路总电阻R 满足：E ＝IR ＋Ir ， 得R ＝9.4 Ω，R ＝R 1R 3R 1＋R 3＋R 2，解得R 2＝7 Ω.答案：(1)20 V (2)7 Ω 11．(2012·山东平阴第一中学高二检测)如图2－7－20所示，R 为电阻箱，V 为理想电压表．当电阻箱读数为R 1＝2 Ω时，电压表读数为U 1＝4 V ；当电阻箱读数为R 2＝5 Ω时，电压表读数为U 2＝5 V ．求：图2－7－20(1)电源的电动势E 和内阻r ；(2)当电阻箱R 的读数为多少时，电源的输出功率最大？最大输出功率为多少？ 解析：(1)由闭合电路欧姆定律有E ＝U 1＋U 1R 1r ，E ＝U 2＋U 2R 2r即E ＝4＋2r ，E ＝5＋r 解得E ＝6 V ，r ＝1 Ω (2)电源的输出功率为P 出＝E 2(R ＋r )2R ＝E 2(R ＋r )2R ＝E 2(R －r )2R ＋4r由数学知识可知，当R ＝r ＝1 Ω时，电源的输出功率最大，最大输出功率为P 出m ＝E 24r＝9 W. 答案：见解析12．如图2－7－21所示，电源电动势E ＝10 V ，内阻r ＝0.5 Ω，标有“8 V 16 W ”的灯泡L 恰好能正常发光，电动机M 绕线的电阻R 0＝1 Ω，求：图2－7－21(1)电源的总功率；(2)电动机的输出功率．解析：(1)L 正常发光，路端电压等于灯泡额定电压8 V . 内电压U 内＝(10－8) V ＝2 V 则总电流I ＝U 内/r ＝4 A电源总功率为P 电＝IE ＝4×10 W ＝40 W (2)流经电动机的电流I M ＝I －P /U ＝2 A 输入电动机的总功率 P 电动机＝U ·I M ＝8×2 W ＝16 W电动机内阻消耗功率P 内＝I 2M R 0＝4×1 W ＝4 W 故电动机输出功率P 出＝(16－4)W ＝12 W.答案：(1)40 W(2)12 W。
人教版高中物理选修3-1：第2章第2节时同步训练及解析.docx
高中物理学习材料桑水制作高中物理选修3-1 同步训练1．电源电动势的大小反映的是( )A．电源把电势能转化成其他形式的能的本领的大小B．电源把其他形式的能转化为电势能的本领的大小C．电源单位时间内传送电荷量的多少D．电流做功的快慢解析：选B.电源电动势的大小反映了电源将其他形式的能转化为电势能的本领大小．故A、C、D错，B对．2．某电源的电动势为3.6 V，这表示( )A．电路通过1 C的电荷量，电源把3.6 J其他形式的能转化为电势能B．电源在每秒内把3.6 J其他形式的能转化为电势能C．该电源比电动势为1.5 V的电源做功多D．该电源与电动势为1.5 V的电源相比，通过1 C电荷量时转化的电势能多解析：选AD.电路每通过1 C的电量，非静电力做功W＝qE＝3.6 J，A对，B错.3.6 V大于1.5 V，只能说明做功本领大，不一定做功多，但通过1 C电荷时，电动势为3.6 V的电源一定做功多，D对．3．(2013河北唐山测试)以下为某电池的铭牌，由铭牌可以知道( )⇦××电池产品名称：锂离子电池电池型号：D9@9CL105额定容量：1050 mA·h标称电压：3.6 V充电限制电压：4.2 V生产日期：2012.06.10A.电池的电动势是3.6 VB．电池的容量是1050 mA·hC．电池的电动势是4.2 VD．电池的最长使用时间是1050 h解析：选AB.电池上的3.6 V表示电动势，1050 mA·h表示电荷容量，可以由电荷容量计算在一定放电电流下使用的时间，由于不知放电电流大小，故放电时间无法确定，D错．4．国家大力推广节能环保汽车，电动汽车是许多家庭的首选．已知电动汽车的电源是由30组蓄电池串联组成的，当正常行驶时，电路中的电流为5 A，在10 min内电源做功1.8×105 J，则这组蓄电池的总电动势是多少？每组的电动势为多少？解析：电源移送电量为：q＝It＝5×600 C＝3000 C这组蓄电池的总电动势为：E ＝W q ＝1.8×1053000V ＝60 V 每组的电动势为：E 1＝E n ＝6030V ＝2 V. 答案：60 V 2 V课后作业一、选择题1．关于电源的说法正确的是( )A ．电源外部存在着由正极指向负极的电场，内部存在着由负极指向正极的电场B ．在电源外部电路中，负电荷靠电场力由电源的负极流向正极C ．在电源内部电路中，正电荷靠非静电力由电源的负极流向正极D ．在电池中，靠化学作用使化学能转化为电势能解析：选BCD.无论电源内部还是外部电场都是由正极指向负极，故A 错，在外部电路中，负电荷靠电场力由负极流向正极，而内部电路中，正电荷由负极流向正极，因电场力与移动方向相反，故必有非静电力作用在电荷上才能使其由负极流向正极，在电池中，靠化学作用使化学能转化为电势能，故B 、C 、D 正确．2．关于电源的电动势，下列说法正确的是( )A ．电源的电动势等于电源两端的电压B ．电源不接入电路时，电源两极间的电压大小等于电动势C ．电动势的国际单位是安培D ．常见的铅蓄电池电动势为1.5 V答案：B3．如图2－2－2为电源和导线内移送电荷的情况．则将单位正电荷沿闭合回路移动一周所释放的能量大小决定于( )图2－2－2A ．电源电动势B ．电路中电流的大小C ．电源的内阻D ．电源的容量解析：选A.移送电荷一周所释放的能量，就是电源提供给它的电势能，数值等于电源内部非静电力做功的数值，即W ＝Eq .题干中限定了单位正电荷，可见W 的数值只取决于E ，故A 对，B 、C 、D 错．4．(2013合肥检测)下列关于电池的说法正确的是( )A ．同一种干电池，旧电池比新电池的电动势小、内阻大、容量小B ．电源电动势E 与通过电源的电流I 的乘积EI 表示电源内部电场力的功率C ．1号干电池比5号干电池的电动势小、容量大D ．当通过同样的电荷量时，电动势为2 V 的蓄电池比1.5 V 的干电池提供的电势能多解析：选AD.对于干电池，在使用一段时间之后，由于内部发生化学反应释放电荷的物质逐渐减少，因而电动势、容量要变小；同时反应生成物要阻碍电荷的移动，故使电池的内阻变大．电源电动势E 与I 的乘积EI 表示电源内非静电力的功率.1号干电池与5号干电池的电动势都是1.5 V ，容量不相同，两者体积也有差异．电动势反映非静电力做功本领的大小，电动势越大，移动相同的电荷量时提供的电势能就越多．故选项A 、D 正确．5．有关电动势的说法中正确的是( )A ．电源的电动势等于内、外电路电势降之和B．电源提供的电势能越多，电源的电动势越大C．当外电路断开时，电源的路端电压与电源电动势相等D．当电路中通过1库仑电量时，电源将其他形式的能转化为电势能的数值等于电源电动势的值解析：选ACD.外电路断路时U＝E，C对．通路时E＝U内＋U外，A对．电动势E表示通过1 C 电量电源将其他形式能转化为电势能的多少，D对．电动势越大，表示电源非静电力做功本领大，但提供电势能不一定多，B错．6．(2012·杭州学军中学高二期中)以下说法中正确的是( )A．在外电路中和电源内部，正电荷都受静电力作用，所以能不断定向移动形成电流B．静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少C．在电源内部正电荷能从负极到正极是因为电源内部只存在非静电力而不存在静电力D．静电力移动电荷做功，电势能减少，非静电力移动电荷做功，电势能增加解析：选D.电源内部非静电力做功使电荷的电势能增加，引出了电动势的概念，来描述非静电力的做功本领．而静电力移动电荷做正功的过程使电势能减少，D项对．7．关于电源的电动势，下面说法正确的是( )A．电动势是表征电源把其他形式的能转化为电势能本领的物理量B．电动势在数值上等于电路中通过1 C 电荷量时电源提供的能量C．电源的电动势跟电源的体积有关，跟外电路有关D．电动势有方向，因此电动势是矢量解析：选AB.由电动势的物理意义可知，电动势是表征电源把其他形式的能转化为电势能本领的物理量，它在数值上等于电源没有接入电路时其两极间的电压，也等于电路中通过1 C 电荷量时电源所提供的能量；电动势由电源中非静电力的特性决定，跟电源的大小无关，跟外电路也无关；电动势虽然有方向，但电动势是标量．综上所述，正确选项是A、B.8．手电筒的两节干电池，已经用了较长时间，小灯泡只能发出很微弱的光，把它们取出来，用电压表测电压，电压表示数很接近3 V，再把它们作为一个电子钟的电源，电子钟能正常工作．下列说法正确的是( )A．这两节干电池的电动势减小了很多B．这两节干电池的内电阻增加较大C．这台电子钟的额定电压一定比手电筒里的小灯泡额定电压小D．这台电子钟正常工作时的电流一定比手电筒里的小灯泡正常工作时的电流小解析：选BD.旧电池与新电池相比较，电动势几乎不变，但内阻增大许多，A错B对；新旧电池均能使电子钟正常工作，虽然电池内阻变化，但输出电压几乎不变，只能是电子钟电阻很大，额定电流很小，故C错D对．9．(2012·山东实验中学高二检测)某柴油发电机工作时，电流为5 A，经过2 min，发电机产生电势能为1.32×105 J，则该发电机的电动势为( )A．1100 V B．550 VC．220 V D．110 V解析：选C.此段时间通过电量为q＝600 C，由E＝W/q即得．二、非选择题10．某品牌的MP3使用的电源是一节7号干电池，当它正常工作时，其工作电流为0.3 A．某同学在一次使用该MP3时，若他用了10 s，则这段时间内电池将多少化学能转化为电势能？解析：已知工作电流I＝0.3 A,10 s时间内通过导体横截面的电荷量q＝It＝0.3×10 C＝3 C.7号干电池电动势为1.5 V．则根据能量守恒定律，电池将化学能转化为电势能的量等于非静电力移动电荷所做的功：W＝qE＝3×1.5 J＝4.5 J.答案：4.5 J11．如下表所示是某一手机电池上的铭牌，仔细阅读铭牌上的数据，回答以下问题：科健BL—528MKEJIAN 700 mA·h标准3.7 V锂离子电池充电限制电压：4.2 V执行标准：GB/T 18287－2000待机时间：48 h(1)该电池的电动势是多少？(2)该手机待机状态下的平均工作电流是多少？(3)每次完全放电过程中，该电池将多少其他形式的能转化为电势能？解析：(1)由铭牌数据可知，电源电动势为E ＝3.7 V(2)该电池容量q ＝700×10－3×3600 C 根据I ＝q t得，I ＝700×10－3×360048×3600A ＝1.5×10－2 A (3)W ＝E ·q ＝3.7×700×10－3×3600 J ＝9324 J.答案：(1)3.7 V (2)1.5×10－2 A (3)9324 J12．将电动势为3.0 V 的电源接入电路中，测得电源两极间的电压为 2.4 V ，当电路中有6 C 的电荷流过时，求：(1)有多少其他形式的能转化为电势能．(2)外电路中有多少电势能转化为其他形式的能．(3)内电路中有多少电势能转化为其他形式的能．解析：(1)W ＝Eq ＝3.0×6 J ＝18 J电源中共有18 J 其他形式的能转化为电势能．(2)W 1＝U 1q ＝2.4×6 J ＝14.4 J外电路中共有14.4 J 电势能转化为其他形式的能．(3)内电压U 2＝E －U 1＝3.0 V －2.4 V ＝0.6 V所以W 2＝U 2q ＝0.6×6 J ＝3.6 J内电路中共有3.6 J 电势能转化为其他形式的能．也可由能量守恒求出：W 2＝W －W 1＝3.6 J. 答案：(1)18 J (2)14.4 J (3)3.6 J。
人教版高中物理选修3-2全册同步练习测试解析版[92页]
知能综合检测(A 卷)................................................................. 64 知能综合检测(B 卷) ................................................................. 68 第6章 第 1 节........................................................................ 73
A．Ba＝Bb＝Bc，Φa＝Φb＝Φc C．Ba＞Bb＞Bc，Φa＞Φb＞Φc
B．Ba＞Bb＞Bc，Φa＜Φb＜Φc D．Ba＞Bb＞Bc，Φa＝Φb＝Φc
解析： 根据通电螺线管产生的磁场特点，Ba＞Bb＞Bc，由 Φ＝BS，可得 Φa＞Φb＞Φc， 故 C 正确． 答案： C 4． (2011·永安高二检测)如图所示， 有一正方形闭合线圈， 在足够大的匀强磁场中运动． 下
人教版高中物理选修 3-2 全册 同步练习解析版 目 录
第4章 第4章 第4章 第4章 第4章 第 1、2 节 ................................................................... 1 第 3 节.......................................................................... 5 第 4 节........................................................................ 10 第 6 节........................................................................ 16 第 7 节........................................................................ 21
高中物理模块综合试卷新人教版选修3-2(2021年整理)
（通用版）2018-2019版高中物理模块综合试卷新人教版选修3-2 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（通用版）2018-2019版高中物理模块综合试卷新人教版选修3-2）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（通用版）2018-2019版高中物理模块综合试卷新人教版选修3-2的全部内容。
模块综合试卷(时间:90分钟满分：100分）一、选择题(本题共12小题，每小题4分，共计48分.1～7题为单选题,8~12题为多选题，全部选对的得4分，选对但不全的得2分，有选错的得0分）1．如图1所示，线圈L的电感很大，电源内阻不可忽略，A、B是完全相同的两只灯泡，当开关S闭合时，下列判断正确的是（）图1A．A灯比B灯先亮，然后A灯熄灭B．B灯比A灯先亮,然后B灯逐渐变暗C．A灯与B灯一起亮,而后A灯熄灭D．A灯与B灯一起亮，而后B灯熄灭答案B2.如图2所示，光滑水平面上存在有界匀强磁场,金属圆环直径与磁场宽度相同．若圆环以一定的初速度沿垂直于磁场边界的水平虚线，从位置1到位置2匀速通过磁场，在必要的时间段内施加必要的水平拉力保证其匀速前进，以下说法正确的是（)图2A．金属圆环内感应电流方向先顺时针再逆时针B．金属圆环内感应电流经历两次先增大后减小C．水平拉力的方向先向右后向左D．金属圆环受到的安培力的方向先向左后向右答案B3．如图3甲所示的电路中,理想变压器原、副线圈匝数比为10∶1，A、V均为理想电表,R为光敏电阻（其阻值随光强增大而减小）,L1和L2是两个完全相同的灯泡．原线圈接入如图乙所示的正弦交流电压u，下列说法正确的是( ）图3A．电压u的频率为100 HzB．电压表V的示数为22 VC．当光强增大时,变压器的输入功率变大D．当L1的灯丝烧断后，V示数变小答案C4．如图4甲所示，矩形线圈abcd固定于方向相反的两个磁场中，两磁场的分界线OO′恰好把线圈分成对称的左右两部分,两磁场的磁感应强度随时间的变化规律如图乙所示，规定磁场垂直纸面向内为正，线圈中感应电流逆时针方向为正．则线圈感应电流随时间的变化图象为( )图4答案A解析因磁场是均匀变化的，由法拉第电磁感应定律和欧姆定律知，感应电流的大小不变，故C、D项错误;在开始阶段OO′左侧磁场增强,OO′右侧磁场减弱，由楞次定律可知线圈中有逆时针方向的感应电流,A项正确，B项错误．5．用相同导线绕制的边长为L或2L的四个闭合导线框，以相同的速度匀速进入右侧匀强磁场，如图5所示．在每个线框进入磁场的过程中，M、N两点间的电压分别为U a、U b、U c和U d。
人教版高中物理选修3-2全册同步检测试题解析版
高二物理同步训练试题解析第四章第1、2节1．首先发现电流的磁效应和电磁感应的物理学家分别是()A．安培和法拉第B．法拉第和楞次C．奥斯特和安培D．奥斯特和法拉第答案：D解析：1820年，丹麦物理学家奥斯特发现了电流的磁效应，1831年，英国物理学家法拉第发现了电磁感应现象，选项D正确．2．关于感应电流，下列说法中正确的是()A．只要闭合电路内有磁通量，闭合电路中就有感应电流产生B．穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C．线框不闭合时，即使穿过线框的磁通量发生变化，线框中也没有感应电流产生D．只要闭合电路的部分导体做切割磁感线运动，电路中就一定有感应电流产生答案：C解析：对闭合电路而言，只有磁通量变化．闭合电路中才有感应电流产生，光有磁通量，不变化，是不会产生感应电流的，故A选项错．螺线管必须是闭合的，否则也没有感应电流产生，故B错．线框不闭合，穿过线框的磁通量发生变化，线框中没有感应电流产生，故C选项正确．闭合电路的部分导体做切割磁感线运动，但是若穿过闭合电路的磁通量不变，也没有感应电流产生，故D选项错误．3．如图所示，虚线框内有匀强磁场，1和2为垂直磁场方向放置的两个圆环，分别用Φ1和Φ2表示穿过两环的磁通量，则有()A．Φ1>Φ2B．Φ1＝Φ2C．Φ1<Φ2D．无法确定答案：B解析：磁通量的定义是穿过某一面积的磁感线条数，尽管1、2面积不一样，但穿过磁感线的有效面积一样，磁感线条数一样，所以穿过两环的磁通量相同．4.如图所示，环形金属软弹簧所处平面与某一匀强磁场垂直，将弹簧沿半径方向向外拉成圆形，则以下措施不能使该金属弹簧中产生电磁感应现象的是()A．保持该圆的周长不变，将弹簧由圆形拉成方形B．保持该圆的周长不变，将弹簧由圆形拉成三角形C．保持该圆的面积不变，将弹簧由圆形拉成方形D．保持该圆的面积不变，将弹簧由圆形拉成三角形答案：CD解析：磁场不变，线圈平面与磁场方向的夹角也不变，若面积大小变化，穿过线圈的磁通量就变化，线圈中就会产生电磁感应现象，反之，就不会产生电磁感应现象．周长不变，圆形变成方形或三角形，面积肯定发生变化，就会产生电磁感应现象．5.如图所示，将一个矩形线圈放入匀强磁场中，若线圈平面平行于磁感线，则下列运动中，哪些在线圈中会产生感应电流()A．矩形线圈做平行于磁感线的平移运动B．矩形线圈做垂直于磁感线的平移运动C．矩形线圈绕ab边转动D．矩形线圈绕bc边转动答案：C解析：根据产生感应电流的条件可知，判断闭合线圈中是否产生感应电流，关键是判断线圈中磁通量是否发生变化．选项A中，矩形线圈做平行于磁感线的平移运动，磁通量不变化，无感应电流产生．选项B中，矩形线圈做垂直于磁感线的平移运动，磁通量不发生变化，始终为零，不产生感应电流．选项C中，矩形线圈绕ab边转动，穿过线圈的磁通量必定变化，会产生感应电流．选项D中，矩形线圈绕bc边转动，穿过线圈的磁通量不变化．无感应电流产生．6．如图所示，大圆导线环A中通有电流，方向如图所示，另在导线环A所在的平面内画一个圆B，它的一半面积在A环内，另一半面积在A环外，则穿过B圆内的磁通量()A．为零B．垂直向里C．垂直向外D．条件不足，无法判断答案：B解析：本题实际是考查环形电流的磁感线分布：中心密，外部稀疏，所以，穿过B圆的总磁通量是向里的，选B.7．我国已经制定了登月计划，假如航天员登月后想探测一下月球表面是否有磁场，他手边有一只灵敏电流计和一个小线圈，则下列推断中正确的是()A．直接将电流计放于月球表面，看是否有示数来判断磁场有无B．将电流计与线圈组成闭合回路，使线圈沿某一方向运动，如电流计无示数，则判断月球表面无磁场C．将电流计与线圈组成闭合回路，使线圈沿某一方向运动，如电流计有示数，则判断月球表面有磁场D．将电流计与线圈组成闭合回路，使线圈分别绕两个互相垂直的轴转动，月球表面若有磁场，则电流计至少有一次示数不为零答案：CD解析：电流计有示数时可判断有磁场存在，沿某一方向运动而无示数不能确定月球上磁场是否存在．D项中线圈分别绕互相垂直的轴转动，若月球存在磁场，则至少有一次穿过线圈(可正穿也可斜穿)的磁通量的变化不为零，故电流计有示数，C、D正确．8.如图所示，A、B两回路中各有一开关S1、S2，且回路A中接有电源，回路B中接有灵敏电流计，下列操作及相应的结果中可能的是()A．先闭合S2，后闭合S1的瞬间，电流计指针偏转B．S1、S2闭合后，在断开S2的瞬间，电流计指针偏转C．先闭合S1，后闭合S2的瞬间，电流计指针偏转D．S1、S2闭合后，在断开S1的瞬间，电流计指针偏转答案：AD解析：回路A中有电源，当S1闭合后，回路中有电流，在回路的周围产生磁场，回路B中有磁通量，在S1闭合或断开的瞬间，回路A中的电流从无到有或从有到无，电流周围的磁场发生变化，从而使穿过回路B的磁通量发生变化，产生感应电动势，此时若S2是闭合的，则回路B中有感应电流，电流计指针偏转，所以选项A、D正确．9.如图所示，线圈abcd有一半在稍宽一些的回路ABCD内，两线圈彼此绝缘，当开关S闭合瞬间abcd线圈中()A．有感应电流产生B．无感应电流产生C．可能有也可能没有感应电流D．无法确定答案：A解析：S接通前，线圈abcd内磁通量为零；S闭合瞬间回路ABCD内部的磁场比外部的磁场强一些，两者方向相反，线圈abcd的合磁通量Φ＝Φ内－Φ外，不为零．磁通量发生变化，产生感应电流．10.带负电的圆环绕圆心旋转，在环的圆心处有一闭合小线圈，小线圈和圆环在同一平面内，如图所示，则()A．只要圆环在转动，小线圈内就一定有感应电流产生B．圆环不管怎样转动，小线圈内都没有感应电流产生C．圆环在做变速转动时，小线圈内一定有感应电流产生D．圆环做匀速转动时，小线圈内没有感应电流产生答案：CD解析：圆环变速转动时，相当于环形电流的大小发生变化，小线圈磁通量发生变化，小线圈内有感应电流，故C对；如果圆环匀速转动，相当于环形电流的大小恒定，其磁场也恒定，小线圈的磁通量不变，小线圈内无感应电流，故D对．11．如图所示，用导线做成圆形或正方形回路，这些回路与一直导线构成几种位置组合(彼此绝缘)，下列组合中，切断直导线中的电流时，闭合回路中会有感应电流产生的是()答案：CD解析：利用安培定则判断直线电流产生的磁场，其磁感线是一些以直导线为轴的无数组同心圆，即磁感线所在平面均垂直于导线，且直线电流产生的磁场分布情况是：靠近直导线处磁场强，远离直导线处磁场弱．所以，A中穿过圆形线圈的磁通量如图甲所示，其有效磁通量为ΦA＝Φ出－Φ进＝0，且始终为0，即使切断导线中的电流，ΦA也始终为0，A中不可能产生感应电流．B中线圈平面与导线的磁场平行，穿过B的磁通量也始终为0，B中也不能产生感应电流．C 中穿过线圈的磁通量如图乙所示，Φ进>Φ出，即ΦC ≠0，当切断导线中电流后，经过一定时间，穿过线圈的磁通量ΦC 减小为0，所以C 中有感应电流产生．D 中线圈的磁通量ΦD 不为0，当电流切断后，ΦD 最终也减小为0，所以D 中也有感应电流产生．12．有一个100匝的线圈，其横截面是边长为L ＝0.20 m 的正方形，放在磁感应强度B ＝0.50 T 的匀强磁场中，线圈平面与磁场垂直．若将这个线圈横截面的形状由正方形改变成圆形(横截面的周长不变)，在这一过程中穿过线圈的磁通量改变了多少？答案：5.5×10－3 Wb解析：线圈横截面是正方形时的面积S 1＝L 2＝(0.20)2m 2＝4.0×10－2 m 2穿过线圈的磁通量Φ1＝BS 1＝0.50×4.0×10－2 Wb ＝2.0×10－2 Wb圆形时横截面积大小 S 2＝π(2L /π)2＝16100πm 2 穿过线圈的磁通量：Φ2＝BS 2＝0.50×16100πWb ≈2.55×10－2 Wb 所以，磁通量的变化ΔΦ＝|Φ2－Φ1|＝(2.55－2.0)×10－2 Wb ＝5.5×10－3 Wb.13．法拉第把两个线圈绕在一个铁环上，如图甲所示，线圈A 的电路在开关S 接触或断开的瞬间，线圈B 中产生瞬时电流．法拉第发现，铁环并不是必需的，拿走铁环，再做这个实验，电磁感应现象仍然发生．只是线圈B 中的电流弱些，如图乙所示．思考：(1)为什么在开关断开和闭合的瞬间线圈B中有感应电流产生？(2)开关断开或者闭合以后线圈B中还有电流产生吗？(3)你能否由此总结出产生感应电流的条件？答案：见解析解析：(1)开关断开和闭合时，A电路中电流发生变化，从而使A线圈产生的磁场发生变化，穿过B线圈磁通量发生变化，从而使B中产生感应电流．(2)当开关断开或闭合后，A电路稳定，周围的磁场不发生变化，穿过B线圈的磁通量不变化，B线圈中无感应电流产生．(3)产生感应电流需两个条件：①闭合电路，②磁通量发生变化．14．法拉第通过精心设计的一系列实验，发现了电磁感应定律，将历史上认为各自独立的学科“电学”与“磁学”联系起来．在下面几个典型的实验设计思想中，所作的推论后来被实验否定的是()A．既然磁铁可使近旁的铁块带磁，静电荷可使近旁的导体表面感应出电荷，那么静止导线上的稳恒电流也可在近旁静止的线圈中感应出电流B．既然磁铁可在近旁运动的导体中感应出电动势，那么稳恒电流也可在近旁运动的线圈中感应出电流C．既然运动的磁铁可在近旁静止的线圈中感应出电流，那么静止的磁铁也可在近旁运动的导体中感应出电动势D．既然运动的磁铁可在近旁的导体中感应出电动势，那么运动导线上的稳恒电流也可在近旁的线圈中感应出电流答案：A解析：电磁感应现象的产生条件是：穿过闭合电路的磁通量发生变化．静止导线上的稳恒电流产生恒定的磁场，静止导线周围的磁通量没有发生变化，近旁静止线圈中不会有感应电流产生，A错；而B、C、D三项中都会产生电磁感应现象，有感应电动势(或感应电流)产生．高二物理同步训练试题解析第四章第3节1．在电磁感应现象中，下列说法正确的是()A．感应电流的磁场总是阻碍原来磁场的变化B．感应电流的磁场方向总是与引起它的磁场方向相反C．感应电流的磁场总是阻碍原来磁场的磁通量D．感应电流的磁场延缓了原磁场磁通量的变化答案：AD解析：由楞次定律可知，A、D说法是正确的．2.如图所示，一根条形磁铁自左向右穿过一个闭合螺线管，则电路中()A．始终有自a向b的感应电流流过电流表GB．始终有自b向a的感应电流流过电流表GC．先有a→G→b方向的感应电流，后有b→G→a方向的感应电流D．将不会产生感应电流答案：C解析：当条形磁铁进入螺线管的时候，闭合线圈中的磁通量增加；当条形磁铁穿出螺线管时，闭合线圈中的磁通量减少，根据楞次定律判断C正确．3.如图所示，在匀强磁场中有一个用比较软的金属导线制成的闭合圆环．在此圆环的形状由圆形变成正方形的过程中()A．环中有感应电流，方向a→d→c→bB．环中有感应电流，方向a→b→c→dC．环中无感应电流D．条件不够，无法确定答案：A解析：由圆形变成正方形的过程中，面积减小，磁通量减小，由楞次定律可知正方形中产生a→d→c→b方向的电流，A对．4.边长为h的正方形金属导线框，从图所示位置由静止开始下落，通过一匀强磁场区域，磁场方向水平，且垂直于线框平面，磁场区高度为H，上、下边界如图中虚线所示，H>h，从线框开始下落到完全穿过磁场区的全过程中()A．线框中总有感应电流存在B．线框中感应电流方向是先顺时针后逆时针C．线框中感应电流方向是先逆时针后顺时针D．线框受到磁场力的方向有时向上，有时向下答案：C解析：因为H>h，当线框全部处于磁场区域内时线框内磁通量不变，线框中无感应电流，A错误；根据右手定则可知，线框进入磁场时感应电流是逆时针，线框离开磁场时感应电流是顺时针，C正确，B错；在C的基础上结合左手定则可知，线框在进出磁场过程中受到磁场力的方向总是向上，D错误．5.通电长直导线中有恒定电流I，方向竖直向上，矩形线框与直导线在同一竖直面内，现要使线框中产生如图所示方向的感应电流，则应使线框()A．稍向左平移B．稍向右平移C．稍向上平移D．以直导线为轴匀速转动答案：B解析：由楞次定律或右手定则可以判断，线框左移，磁通量增加，感应电流的方向与图示方向相反；选项C、D磁通量不变，无感应电流产生．故选项B正确．6．如图所示，当把滑动变阻器的滑片P从右向左端滑动时，在线圈A中感应电流的方向是从__________端流进电流表，从__________端流出；在线圈B中感应电流的方向是从__________端流进电流表，从__________端流出．答案：a b d c解析：当滑片P从右向左滑动时，电流减小，由右手螺旋定则可知，铁芯中向左的磁感应强度减小．由楞次定律可知，线圈A、B中感应电流的磁场方向向左．再由右手螺旋定则可知，在线圈A中感应电流的方向是从a端流进电流表，从b端流出；在线圈B中感应电流的方向是从d端流进电流表，从c端流出．7.如图所示，一均匀的扁平条形磁铁的轴线与圆形线圈在同一平面内，磁铁中心与圆心重合，为了在磁铁开始运动时在线圈中得到逆时针方向的感应电流，磁铁的运动方式应是()A．N极向纸内，S极向纸外，使磁铁绕O点转动B．N极向纸外，S极向纸内，使磁铁绕O点转动C．磁铁在线圈平面内顺时针转动D．磁铁在线圈平面内逆时针转动答案：A解析：当N极向纸内，S极向纸外转动时，穿过线圈的磁场由无到有并向里，感应电流的磁场应向外，电流方向为逆时针，A选项正确；当N极向纸外，S极向纸内转动时，穿过线圈的磁场向外并增加，电流方向为顺时针，B选项错误；当磁铁在线圈平面内绕O点转动时，穿过线圈的磁通量始终为零，因而不产生感应电流，C、D选项错误．8.如图所示，两个大小不同的绝缘金属圆环叠放在一起，小圆环有一半面积在大圆环内．当大圆环通有顺时针方向电流的瞬间，小圆环中感应电流的方向是() A．顺时针方向B．逆时针方向C．左半圆顺时针方向，右半圆逆时针方向D．无感应电流答案：B解析：大圆环通电瞬间在小圆环内产生磁场有向里的也有向外的，合磁通向里，瞬间合磁通量增大．由楞次定律可知，小圆环中感应电流方向应该是逆时针方向．9.两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环．当A从如图所示的方向绕中心转动的角速度发生变化时，B中产生如图所示方向的感应电流，则() A．A可能带正电且转速减小B．A可能带正电且转速增大C．A可能带负电且转速减小D．A可能带负电且转速增大答案：BC解析：若A带正电，由穿过B环的磁通量向里，当转速增大时，磁通量增加，由楞次定律和右手螺旋定则可判定，B中感应电流与图示方向相同，故A错，B对；若A带负电，则穿过B环的磁通量向外，当转速减小时，磁通量减小，由楞次定律和右手螺旋定则可判定，B中感应电流方向与图示方向相同，故C对，D错．10.如图所示，同一平面内的三条平行导线串有两个电阻R和r，导体棒PQ与三条导线接触良好，匀强磁场的方向垂直纸面向里．导体棒的电阻可忽略．当导体棒向左滑动时，下列说法正确的是()A．流过R的电流为由d到c，流过r的电流为由b到aB．流过R的电流为由c到d，流过r的电流为由b到aC．流过R的电流为由d到c，流过r的电流为由a到bD．流过R的电流为由c到d，流过r的电流为由a到b答案：B解析：导体棒PQ向左滑动时，根据右手定则可判断PQ上电流的方向向下，则流过R、r的电流方向均向上．11.我国成功研制的一辆高温超导磁悬浮高速列车的模型车的车速已达到每小时500 km，可载5人．如图所示就是磁悬浮的原理，图中A是圆柱形磁铁，B是用高温超导材料制成的超导圆环．将超导圆环B水平放在磁铁A上，它就能在磁力的作用下悬浮在磁铁A上方的空中()A．在B放入磁场的过程中，B中将产生感应电流；当稳定后，感应电流消失B．在B放入磁场的过程中，B中将产生感应电流；当稳定后，感应电流仍存在C．如A的N极朝上，B中感应电流的方向如图中所示D．如A的N极朝上，B中感应电流的方向与图中所示的相反答案：BD解析：在线圈B放入磁场过程中，穿过线圈的磁通量从无到有，即磁通量发生了变化，在线圈B中产生感应电流．由于B线圈是用高温超导材料制成的，电阻为零，故稳定后感应电流仍存在，B正确，B线圈受到安培力向上而悬浮，将B看成小磁针，下端是N极，由安培定则判定B中感应电流方向与图中所示的相反，故D正确．12.如图所示，用一根长为L、质量不计的细杆与一个上弧长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点，悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场，且d0≪L，先将线框拉开到如图所示位置，松开后让线框进入磁场，忽略空气阻力和摩擦，下列说法正确的是()A．金属线框进入磁场时感应电流的方向为a→b→c→d→aB．金属框离开磁场时感应电流的方向为a→d→c→b→aC．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等D．金属线框最终将在磁场内做简谐运动答案：D解析：线框在进入磁场过程中，由楞次定律可判得电流方向为a→d→c→b→a.而摆出磁场过程中，同样由楞次定律可判得电流方向为a→b→c→d→a，所以A、B项均错误．因为线框在进入和离开磁场过程中，线圈中产生了感应电流，通过电阻发出了热量，而动能会逐渐减少，所以速度会逐渐减小，所以选项C错误．线框最终在磁场中摆动过程中，由于磁通量不再发生变化，回路中不再产生感应电流，没有热能的产生，只有机械能的转化与守恒，所以线框最终会在磁场中做简谐运动，则选项D正确．13．如图所示，在一根较长的铁钉上，用漆包线绕两个线圈A和B.将线圈B的两端与漆包线CD相连，使CD平放在静止的小磁针的正上方，与小磁针平行．试判断合上开关的瞬间，小磁针N极的偏转情况？线圈A中电流稳定后，小磁针又怎样偏转？答案：在开关合上的瞬间，小磁针的N极向纸内偏转．当线圈A内的电流稳定以后，小磁针又回到原来的位置解析：在开关合上的瞬间，线圈A内有了由小变大的电流，根据安培定则可判断出此时线圈A在铁钉内产生了一个由小变大的向右的磁场．由楞次定律可知，线圈B内感应电流的磁场应该阻碍铁钉内的磁场在线圈B内的磁通量的增加，即线圈B内感应电流的磁场方向是向左的．由安培定则可判断出线圈B内感应电流流经CD时的方向是由C到D.再由安培定则可以知道直导线CD内电流所产生的磁场在其正下方垂直于纸面向里，因此，小磁针N极应该向纸内偏转．线圈A内电流稳定后，CD内不再有感应电流，所以，小磁针又回到原来位置．14．如图所示，两个相同的轻质铝环套在一根水平光滑绝缘杆上，当一条形磁铁向左运动靠近两环时，两环的运动情况是()A．同时向左运动，间距增大B．同时向左运动，间距减小C．同时向右运动，间距减小D．同时向右运动，间距增大答案：B解析：当条形磁铁向左靠近两环时，两环中的磁通量都增加．根据楞次定律，两环的运动都要阻碍磁铁相对环的运动，即阻碍“靠近”，那么两环都向左运动．又由于两环中的感应电流方向相同，两环相互吸引，因而两环间距离要减小，故选项B正确．高二物理同步训练试题解析第四章第4节1．关于感应电动势的大小，下列说法正确的是()A．穿过闭合回路的磁通量最大时，其感应电动势一定最大B．穿过闭合回路的磁通量为零时，其感应电动势一定为零C．穿过闭合回路的磁通量由不为零变为零时，其感应电动势一定为零D．穿过闭合回路的磁通量由不为零变为零时，其感应电动势一定不为零答案：D解析：磁通量的大小与感应电动势的大小不存在内在的联系，故A、B错误；当磁通量由不为零变为零时，闭合回路的磁通量一定改变，一定有感应电流产生，有感应电流就一定有感应电动势，故C错，D对．2．穿过一个单匝线圈的磁通量始终保持每秒均匀地减少2 Wb，则()A．线圈中感应电动势每秒增加2 V B．线圈中感应电动势每秒减少2 VC．线圈中无感应电动势D．线圈中感应电动势大小不变答案：D解析：因穿过线圈的磁通量均匀变化，所以磁通量的变化率ΔΦ/Δt为一定值，又因为是单匝线圈，据E＝ΔΦ/Δt可知选项D正确．3.穿过某线圈的磁通量随时间变化的关系如图所示，在下列几段时间内，线圈中感应电动势最小的是()A．0～2 s B．2 s～4 sC．4 s～5 s D．5 s～10 s答案：D解析：图象斜率越小，表明磁通量的变化率越小，感应电动势也就越小．4.材料、粗细相同，长度不同的电阻丝做成ab、cd、ef三种形状的导线，分别放在电阻可忽略的光滑金属导轨上，并与导轨垂直，如图所示，匀强磁场方向垂直导轨平面向内．外力使导线水平向右做匀速运动，且每次外力所做功的功率相同，已知三根导线在导轨间的长度关系是L ab<L cd<L ef，则()A．ab运动速度最大B．ef运动速度最大C．三根导线每秒产生的热量相同D．因三根导线切割磁感线的有效长度相同，故它们产生的感应电动势相同答案：BC解析：三根导线长度不同，故它们连入电路的阻值不同，有R ab <R cd <R ef .但它们切割磁感线的有效长度相同，根据P ＝F v ，I ＝Bl v R ，F ＝BIl ，可得v 2＝PR B 2l 2，所以三根导线的速度关系为v ab <v cd <v ef ，A 错，B 对．根据E ＝Bl v ，可知三者产生的电动势不同，D 错．运动过程中外力做功全部转化为内能，故C 对．5．如图所示，半径为r 的n 匝线圈套在边长为L 的正方形abcd 之外，匀强磁场局限在正方形区域内且垂直穿过正方形，当磁感应强度以ΔB Δt的变化率均匀变化时，线圈中产生感应电动势大小为( )A ．πr 2ΔB ΔtB ．L 2ΔB ΔtC ．nπr 2ΔB ΔtD ．nL 2ΔB Δt答案：D解析：根据法拉第电磁感应定律，线圈中产生的感应电动势的大小E ＝n ΔΦΔt ＝nL 2ΔB Δt. 6．用相同导线绕制的边长为L 或2L 的四个闭合导线框，以相同的速度匀速进入右侧匀强磁场，如下图所示．在每个导线框进入磁场的过程中，M 、N 两点间的电压分别为U a 、U b 、U c 和U d .下列判断正确的是( )A ．U a <U b <U c <U dB ．U a <U b <U d <U cC ．U a ＝U b <U c ＝U dD ．U b <U a <U d <U c答案：B解析：导线框进入磁场时，M 、N 切割磁感线产生感应电动势，M 、N 两点间的电压为以MN 为电源、其他三边电阻为外电路电阻的路端电压．则U a ＝34BL v ，U b ＝56BL v ，U c ＝34。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2021年高中物理午间练习1新人教版选修3-2
1.下列关于布朗运动的说法中正确的是（）
A.将碳素墨水滴入清水中，观察到的布朗运动是碳分子无规则运动的反映
B.布朗运动是否显著与悬浮在液体中的颗粒大小无关
C.布朗运动的激烈程度与温度无关
D.微粒的布朗运动的无规则性，反映了液体内部分子运动的无规则性
2.下面证明分子间存在引力和斥力的试验，错误的是（）
A.两块铅压紧以后能连成一块，说明存在引力
B.一般固体、液体很难被压缩，说明存在着相互排斥力
C.拉断一根绳子需要一定大小的力说明存在着相互吸引力
D.碎玻璃不能拼在一起，是由于分子间存在着斥力
3．在下列叙述中，正确的是（）
A．物体的温度越高，分子热运动越剧烈，分子平均动能越大
B．布朗运动就是液体分子的热运动
C．一切达到热平衡的系统一定具有相同的温度
D．分子间的距离r存在某一值r
0，当r<r
时，斥力大于引力，当r>r
时，
引力大于斥力
4.两个分子从靠近的不能再近的位置开始，使二者之间的距离逐渐增大，直到大于分子直径的10倍以上，这一过程中关于分子间的相互作用力的下述说法
中正确的是（）
A．分子间的引力和斥力都在减小
B．分子间的斥力在减小，引力在增大
C．分子间的作用力在逐渐减小
D．分子间的作用力，先减小后增大，再减小到零
5.有甲乙两个分子，甲分子固定不动，乙分子由无穷远处逐渐向甲靠近，直到不再靠近为止，在这整个过程中，分子势能的变化情况是
（）
A、不断增大
B、不断减小
C、先增大后减小
D、先减小后增大.
6.从下列哪一组数据可以算出阿伏伽德罗常数（）
A．水的密度和水的摩尔质量
B．水的摩尔质量和水分子的体积
C．水分子的体积和水分子的质量
D．水分子的质量和水的摩尔质量
7.已知阿佛伽德罗常数为N，某物质的摩尔质量为M（kg/mol），该物质的密
度为ρ（kg/m3），则下列叙述中正确的是（）
A．1kg该物质所含的分子个数是ρN
B．1kg该物质所含的分子个数是
C．该物质1个分子的质量是（kg）
D．该物质1个分子占有的空间是（m3）
8.一滴石油体积为10-3cm3,把它滴在平静的湖面上，扩散成面积为2.5m2的单分子层油膜，则石油分子的半径为多少？
9.在“用油膜法估测分子大小”的实验中，所用的油酸酒精溶液的浓度为每1000 mL溶液中有纯油酸0.6 mL，用注射器测得 l mL上述溶液有80滴，把1滴该溶液滴入盛水的浅盘内，让油膜在水面上尽可能散开，得到油酸薄膜的轮廓形状和尺寸如图所示，图中正方形格的边长为1 cm，则可求得：（1）油酸薄膜的面积是_____________cm2．
（2）油酸分子的直径是______________ m．（结果保留两位有效数字）
（3）利用单分子油膜法可以粗测分子的大小和阿伏加德罗常数．如果已知体积为V的一滴油在水面上散开形成的单分子油膜的面积为S，这种油的密度为，摩尔质量为M，则阿伏加德罗常数的表达式为_________
10.利用油膜法可以粗略测出阿伏加德罗常数。
把密度ρ=0.8×103kg／m3的某种油，用滴管滴出一滴油在水面上形成油膜，已知这滴油的体积为 V=0.5×10-3 cm3，，形成的油膜面积为S=0.7m2，油的摩尔质量M=9×10-2kg／mol，若把油膜看成是单分子层，每个油分子看成球形，那么：
（1）油分子的直径是多少？
（2）由以上数据可粗略测出阿伏加德罗常数N
是多少（先列出计算式，再
A
