6Zigbee实验报告《看门狗》
1)打开鼎轩VSN实验箱,检查实验箱设备,确保实验箱设备完整、连接无误后,连接电源线,打开电源开关;
2)用烧录线连接汇聚网关上的烧录接口与电脑USB接口;
3)点击(\cC2530-simpledemo\cc2530-simple-demo\WATCHDOG)目录下的工程图标watchdog.eww打开工程;.
WDCTL = 0x50;
}
/***************************
//主函数
*************************itLed();//调用初始化函数
Init_Watchdog();
LED1=1;
while(1)
{
LED2=~LED2; //仅指示作用。
LED1 = 0; //LED1灯熄灭
LED2 = 0;//LED2灯熄灭
}
void Init_Watchdog(void)
{
WDCTL = 0x00; //这是必须的，打开IDLE才能设置看门狗
WDCTL |= 0x08;
//时间间隔一秒，看门狗模式
}
void FeetDog(void)
{
WDCTL = 0xa0;
for(j=587;j>0;j--);
}
第二页
实验内容与步骤
/****************************
//初始化程序
*****************************/
void InitLed(void)
{
P1DIR |= 0x03; //P1_0、P1_1定义为输出
P1INP |= 0X03; //打开下拉
Delayms(300);
LED1=0;
//通过注释测试，观察LED1,系统在不停复位。
FeetDog();//防止程序跑飞
}
}
第三页
实验内容与步骤
运行结果
实验总结
本实验验证了看门狗重启系统的效果, while循环中, 注释掉的是喂狗函·数,如果即时喂狗,系统便不会重启,小灯也就不会闪烁。
教师评定
签字： 年 月 日
4)点击IAR中的图标按钮编译程序;
5)完成编译后若没有错误信息,将实验箱节点编程开关上汇聚网关开关拨上去,点击调试并下载按钮将程序下载到汇聚网关上;
6)调试运行程序,可以看到,红绿灯闪烁,这是看门狗重启系统的效果。
7)加入喂狗函数,查看实验现象,验证看门狗的看门狗模式的工作原理学生还可以配置WDCTL使看门狗工作与定时器模式。
2019——2020学年第二学期
专业
班级
学号
姓名
日期
第一页
实验题目
看门狗
实验目的
有些稳定性要求高的应用中,需要使用看门狗(Watchdog)机制来重启系统。本实验主要介绍看门狗看门狗模式的使用方法及作用。CC250芯片中已集成看门狗硬件模块,无需插入扩展板。
实验内容与步骤
实验内容：
利用看门狗重启系统,实现LED的闪烁。
程序代码：
#include <ioCC2530.h>
#define uint unsigned int
#define uchar unsigned char
//定义控制LED灯的端口
#define LED1 P1_0
#define LED2 P1_1//定义LED2为P11口控制
//函数声明
void Delayms(uint xms);//延时函数
void InitLed(void);//初始化P1口
/****************************
//延时函数
*****************************/
void Delayms(uint xms) //i=xms 即延时i毫秒
{
uint i,j;
for(i=xms;i>0;i--)
基于ZigBee技术的智能家居系统
基于ZigBee技术的智能家居系统吴海军;吴伯农;杨芬【摘要】为了满足手机短信远程控制家电设备的需要,应用GR64和CC2430为核心开发了一种基于无线传感器网络的智能化短信远程控制系统.系统硬件部分主要由短信(SMS)收发模块、红外收发模块、微处理器模块、存储模块和供电模块等组成；软件部分给出了ZigBee无线通信协议的工作原理、家庭网关的设计流程.试验表明,该系统具有良好的可扩展性、低成本、低功耗、低延时、低复杂度等特点,在智能家居系统中具有广阔的应用前景.%To meet the need of SMS remote controlling household appliances, an intelligent SMS remote controlling system by using SMS transceiver module GR64 and microcontrollerCC2430 was developed based on wireless sensor network. The hardware and software of the system are introduced, and the test results are given. The system hardware has many functions, such as SMS transceiver, infrared transceiver, microprocessor module, nonvolatile memory module and power supply module. The flow chart and home gateway are given based on ZigBee protocol. The experiment shows that the system has characteristics of good expansibility, low cost, low power consumption, low latency, low complexity and so on, which also has a wide range of application prospects in smart home.【期刊名称】《现代电子技术》【年(卷),期】2011(034)015【总页数】4页(P43-46)【关键词】智能家居;家庭网关;红外线通信;SMS;ZigBee;GR64;CC2430【作者】吴海军;吴伯农;杨芬【作者单位】北方工业大学,北京 100144;北方工业大学,北京 100144;北方工业大学,北京 100144【正文语种】中文【中图分类】TN915-340 引言智能家居(Smart Home)又称智能住宅。
搭载Zigbee与温湿度传感的应用的实训报告

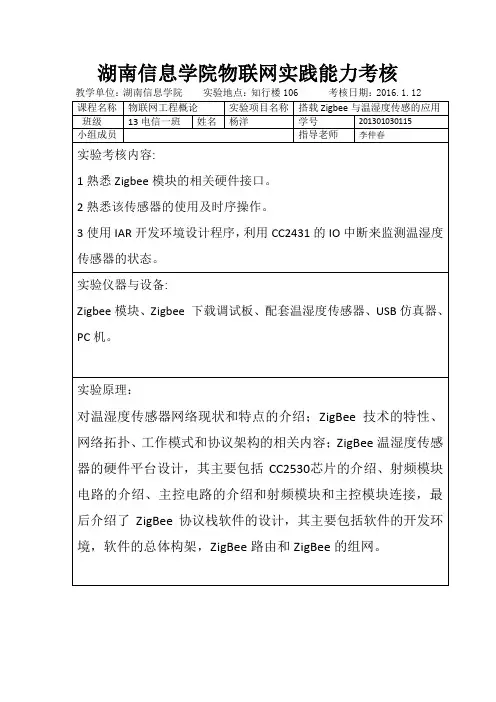

湖南信息学院物联网实践能力考核教学单位：湖南信息学院实验地点：知行楼106 考核日期：2016.1.12课程名称物联网工程概论实验项目名称搭载Zigbee与温湿度传感的应用班级13电信一班姓名杨洋学号201301030115小组成员指导老师李仲春实验考核内容:1熟悉Zigbee模块的相关硬件接口。
2熟悉该传感器的使用及时序操作。
3使用IAR开发环境设计程序，利用CC2431的IO中断来监测温湿度传感器的状态。
实验仪器与设备:Zigbee模块、Zigbee 下载调试板、配套温湿度传感器、USB仿真器、PC机。
实验原理：对温湿度传感器网络现状和特点的介绍；ZigBee技术的特性、网络拓扑、工作模式和协议架构的相关内容；ZigBee温湿度传感器的硬件平台设计，其主要包括CC2530芯片的介绍、射频模块电路的介绍、主控电路的介绍和射频模块和主控模块连接，最后介绍了ZigBee协议栈软件的设计，其主要包括软件的开发环境，软件的总体构架，ZigBee路由和ZigBee的组网。
实验步骤：1.使用USB仿真器连接PC机和Zigbee模板，将Zigbee调试板的电源拨到3.3V段，打开Zigbee模块开关供电。
将系统配套串口线一端连接PC机，一端连接Zigbee调试板的串口上。
将系统配套的温湿度传感器连接到Zigbee模块的主板上，连接J5线排端，且保证RJ1电阻跳线跳至3.3V供电端。
（勿要连接错）2.启动IAR开发环境，新建工程，将Exp6实验工程中代码拷贝到新建工程中。
3.在IAR开发环境中编译、运行、调试程序。
4.使用PC机只带的超级终端连接串口，将超级终端设置为串口波特率57600、8位、无奇偶奇效验、无硬件流模式运行程序观察串口数据输出。
实验结论与心得:ZigBee技术填补了低成本、低功耗和低速率无线通信市场的空白，其使用的便捷性是该技术成功的关键，它适用于短距离小范围的基于无线通信的控制领域，必将在工业自动化等领域得到广泛的应用。
Zigbee Sensor实验

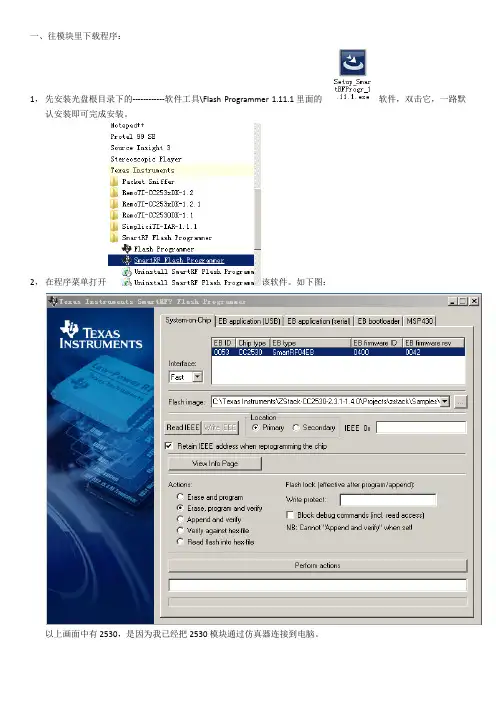

一、往模块里下载程序：1，先安装光盘根目录下的------------软件工具\Flash Programmer 1.11.1里面的软件，双击它，一路默认安装即可完成安装。
