燃气调压器的工作原理
燃气调压器工作原理

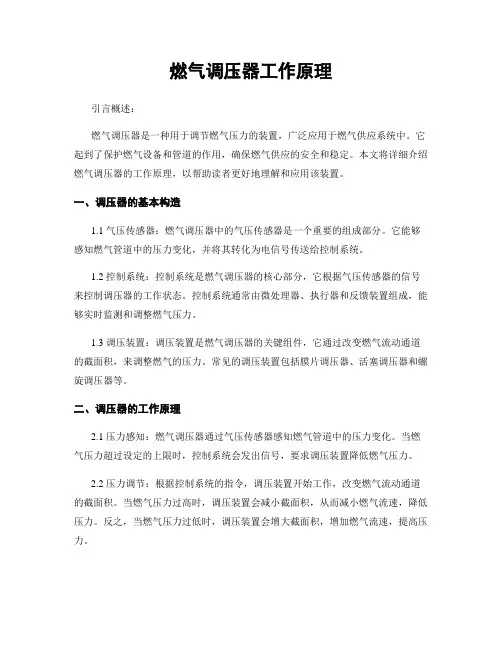

燃气调压器工作原理引言概述：燃气调压器是一种用于调节燃气压力的装置，广泛应用于燃气供应系统中。
它起到了保护燃气设备和管道的作用，确保燃气供应的安全和稳定。
本文将详细介绍燃气调压器的工作原理，以帮助读者更好地理解和应用该装置。
一、调压器的基本构造1.1 气压传感器：燃气调压器中的气压传感器是一个重要的组成部分。
它能够感知燃气管道中的压力变化，并将其转化为电信号传送给控制系统。
1.2 控制系统：控制系统是燃气调压器的核心部分，它根据气压传感器的信号来控制调压器的工作状态。
控制系统通常由微处理器、执行器和反馈装置组成，能够实时监测和调整燃气压力。
1.3 调压装置：调压装置是燃气调压器的关键组件，它通过改变燃气流动通道的截面积，来调整燃气的压力。
常见的调压装置包括膜片调压器、活塞调压器和螺旋调压器等。
二、调压器的工作原理2.1 压力感知：燃气调压器通过气压传感器感知燃气管道中的压力变化。
当燃气压力超过设定的上限时，控制系统会发出信号，要求调压装置降低燃气压力。
2.2 压力调节：根据控制系统的指令，调压装置开始工作，改变燃气流动通道的截面积。
当燃气压力过高时，调压装置会减小截面积，从而减小燃气流速，降低压力。
反之，当燃气压力过低时，调压装置会增大截面积，增加燃气流速，提高压力。
2.3 压力稳定：燃气调压器通过不断调节燃气流量，使燃气压力保持在设定的范围内。
控制系统会根据气压传感器的反馈信号，及时调整调压装置的工作状态，以维持燃气供应的稳定性。
三、调压器的安全保护功能3.1 过压保护：燃气调压器能够监测燃气管道中的压力，一旦压力超过设定的上限，控制系统会立即采取措施，如关闭调压装置，以防止燃气设备受损或发生事故。
3.2 漏气保护：当燃气管道发生泄漏时，燃气调压器能够通过气压传感器感知到燃气流速的异常变化，并及时关闭调压装置，以防止燃气泄漏导致的安全事故。
3.3 温度保护：燃气调压器通常还配备有温度传感器，能够感知燃气温度的变化。
燃气调压器工作原理

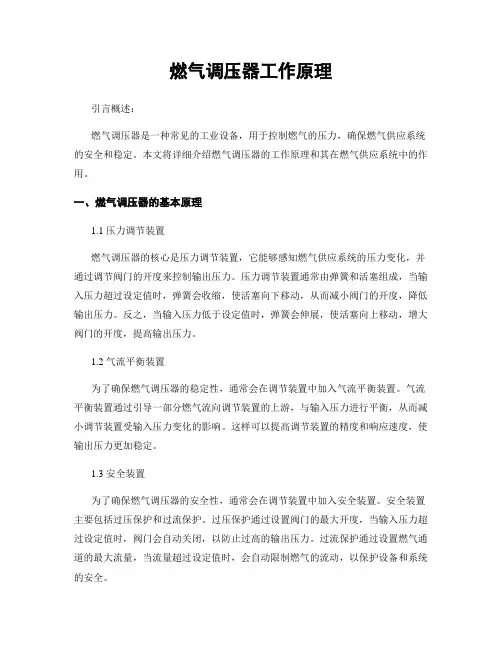

燃气调压器工作原理引言概述：燃气调压器是一种常见的工业设备，用于控制燃气的压力，确保燃气供应系统的安全和稳定。
本文将详细介绍燃气调压器的工作原理和其在燃气供应系统中的作用。
一、燃气调压器的基本原理1.1 压力调节装置燃气调压器的核心是压力调节装置，它能够感知燃气供应系统的压力变化，并通过调节阀门的开度来控制输出压力。
压力调节装置通常由弹簧和活塞组成，当输入压力超过设定值时，弹簧会收缩，使活塞向下移动，从而减小阀门的开度，降低输出压力。
反之，当输入压力低于设定值时，弹簧会伸展，使活塞向上移动，增大阀门的开度，提高输出压力。
1.2 气流平衡装置为了确保燃气调压器的稳定性，通常会在调节装置中加入气流平衡装置。
气流平衡装置通过引导一部分燃气流向调节装置的上游，与输入压力进行平衡，从而减小调节装置受输入压力变化的影响。
这样可以提高调节装置的精度和响应速度，使输出压力更加稳定。
1.3 安全装置为了确保燃气调压器的安全性，通常会在调节装置中加入安全装置。
安全装置主要包括过压保护和过流保护。
过压保护通过设置阀门的最大开度，当输入压力超过设定值时，阀门会自动关闭，以防止过高的输出压力。
过流保护通过设置燃气通道的最大流量，当流量超过设定值时，会自动限制燃气的流动，以保护设备和系统的安全。
二、燃气调压器的工作过程2.1 燃气输入燃气调压器的工作开始于燃气输入。
燃气从供应管道进入调压器的输入端口，经过过滤和除尘等处理后，进入调节装置。
2.2 压力调节在调节装置的作用下，燃气的压力被调节到设定值。
调节装置根据输入压力的变化，通过调节阀门的开度来控制输出压力。
当输入压力超过设定值时，阀门会逐渐关闭，降低输出压力；当输入压力低于设定值时，阀门会逐渐打开，提高输出压力。
2.3 燃气输出经过压力调节后的燃气从调压器的输出端口流出，供应给燃气设备或系统。
输出压力的稳定性和准确性对于燃气设备的正常运行至关重要，因此燃气调压器的性能和调节装置的精度至关重要。
燃气调压器的工作原理
燃气调压器的工作原理
燃气调压器是一种用于控制燃气供应压力的装置，其工作原理可以简单描述如下：
1. 燃气进入调压器：燃气从管道系统中进入燃气调压器的进气口。
2. 进气阀门：进气阀门会根据设定的压力值，自动控制燃气的进入。
当系统需要增加燃气供应时，进气阀门会打开，允许更多的燃气进入；当系统需要减少燃气供应时，进气阀门会关闭，减少进气量。
3. 气压调节阀：燃气通过进气阀门进入气压调节阀，该调节阀能够根据需要调整供气压力。
它通常采用弹簧机构和控制活塞，当压力低于设定值时，它会扩大进气阀门的开度，增加供气压力；反之，当压力高于设定值时，它会减小进气阀门的开度，降低供气压力。
4. 出气阀门：燃气通过气压调节阀后，进入出气阀门。
出气阀门的作用是控制出口的燃气压力，确保其稳定在设定范围内。
5. 出口燃气管道：最后，调节后的燃气通过出口燃气管道输送到需要的燃气设备或系统。
总结：燃气调压器通过控制进气阀门和气压调节阀的开度，可以自动调节燃气的供应压力，使其始终保持在设定的范围内，以满足燃气设备的工作需求。
燃气调压器工作原理
燃气调压器工作原理燃气调压器是一种用来调节燃气供应压力的装置，它的工作原理是通过控制流经调压器的燃气流量来实现对燃气压力的调节。
燃气调压器通常由调压阀、传感器和控制系统组成。
1. 调压阀：调压阀是燃气调压器的核心部件，它负责控制燃气的流量和压力。
调压阀内部通常包含一个弹簧和一个可调节的阀门。
当燃气流经调压阀时，弹簧会根据预设的压力值施加力量，使阀门打开或关闭，从而调节燃气的流量和压力。
2. 传感器：传感器用于监测燃气的压力，并将监测到的数据传输给控制系统。
常见的传感器类型包括压力传感器和流量传感器。
压力传感器可以测量燃气的压力变化，而流量传感器可以测量燃气的流量大小。
传感器的准确度和灵敏度对于燃气调压器的工作效果至关重要。
3. 控制系统：控制系统是燃气调压器的智能化部分，它根据传感器所提供的数据来控制调压阀的工作状态。
控制系统通常由微处理器、电子元件和程序算法组成。
通过分析传感器数据，控制系统可以判断燃气压力是否达到设定值，并相应地调整调压阀的开度，以使燃气压力保持在合适的范围内。
燃气调压器的工作原理可以通过以下步骤来描述：1. 燃气进入调压器：燃气从供应管道进入燃气调压器。
在进入调压器之前，燃气的压力通常较高，需要通过调压器进行调节。
2. 传感器监测燃气压力：传感器安装在调压器中，监测燃气的压力变化。
传感器会将监测到的压力数据传输给控制系统。
3. 控制系统分析数据：控制系统接收传感器传输的压力数据，并根据预设的设定值进行分析。
控制系统会判断燃气压力是否超过或低于设定值，并根据判断结果作出相应的调整。
4. 调压阀调节燃气流量：根据控制系统的指令，调压阀会相应地调整阀门的开度，从而控制燃气的流量。
当燃气压力过高时，调压阀会减小阀门的开度，限制燃气流量；当燃气压力过低时，调压阀会增大阀门的开度，增加燃气流量。
5. 燃气调压：通过调节燃气的流量，燃气调压器可以将燃气的压力调节到设定的合适范围内。
这样可以保证燃气供应的稳定性和安全性。
燃气调压器工作原理

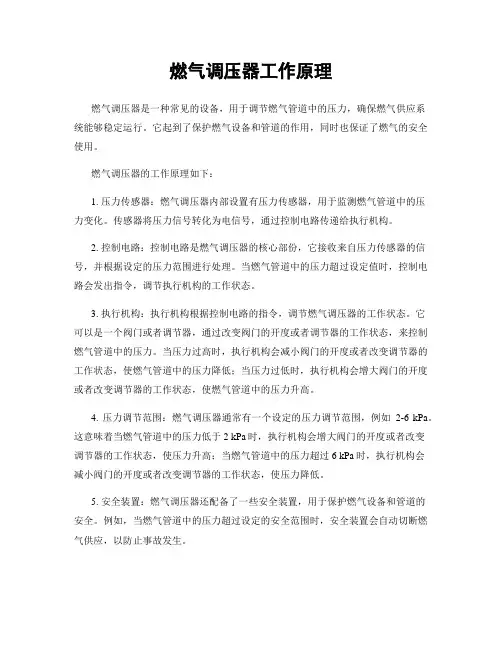

燃气调压器工作原理燃气调压器是一种常见的设备，用于调节燃气管道中的压力，确保燃气供应系统能够稳定运行。
它起到了保护燃气设备和管道的作用，同时也保证了燃气的安全使用。
燃气调压器的工作原理如下：1. 压力传感器：燃气调压器内部设置有压力传感器，用于监测燃气管道中的压力变化。
传感器将压力信号转化为电信号，通过控制电路传递给执行机构。
2. 控制电路：控制电路是燃气调压器的核心部份，它接收来自压力传感器的信号，并根据设定的压力范围进行处理。
当燃气管道中的压力超过设定值时，控制电路会发出指令，调节执行机构的工作状态。
3. 执行机构：执行机构根据控制电路的指令，调节燃气调压器的工作状态。
它可以是一个阀门或者调节器，通过改变阀门的开度或者调节器的工作状态，来控制燃气管道中的压力。
当压力过高时，执行机构会减小阀门的开度或者改变调节器的工作状态，使燃气管道中的压力降低；当压力过低时，执行机构会增大阀门的开度或者改变调节器的工作状态，使燃气管道中的压力升高。
4. 压力调节范围：燃气调压器通常有一个设定的压力调节范围，例如2-6 kPa。
这意味着当燃气管道中的压力低于2 kPa时，执行机构会增大阀门的开度或者改变调节器的工作状态，使压力升高；当燃气管道中的压力超过6 kPa时，执行机构会减小阀门的开度或者改变调节器的工作状态，使压力降低。
5. 安全装置：燃气调压器还配备了一些安全装置，用于保护燃气设备和管道的安全。
例如，当燃气管道中的压力超过设定的安全范围时，安全装置会自动切断燃气供应，以防止事故发生。
总结起来，燃气调压器通过压力传感器、控制电路和执行机构的协同工作，实现对燃气管道中压力的调节和控制。
它能够确保燃气供应系统的安全稳定运行，是燃气设备中不可或者缺的重要组成部份。
燃气调压器工作原理
燃气调压器工作原理燃气调压器是一种用于调节燃气供应压力的设备，其工作原理是通过改变阀门的开度来控制燃气的流量，从而实现对燃气压力的调节。
燃气调压器通常由调压阀、感压器、阀门和控制装置等组成。
1. 调压阀：燃气调压器的核心部件是调压阀。
调压阀根据感压器的反馈信号，通过改变阀门的开度来调节燃气的流量，从而达到稳定的出口压力。
2. 感压器：感压器是燃气调压器的一个重要组成部分。
它通过感知燃气的压力变化，将压力信号转化为机械位移或电信号，并传递给调压阀，以控制阀门的开度。
3. 阀门：阀门用于控制燃气的流量。
调压阀通过改变阀门的开度来调节燃气的流量，从而实现对燃气压力的调节。
阀门的开度越大，燃气的流量越大，压力越高；反之，阀门的开度越小，燃气的流量越小，压力越低。
4. 控制装置：控制装置用于接收感压器的信号，并根据设定值来控制调压阀的开度。
控制装置可以是机械式的，也可以是电子式的。
机械式的控制装置通过机械连接来实现对阀门的控制；电子式的控制装置通过电路来实现对阀门的控制。
当燃气压力低于设定值时，感压器会感知到压力变化，并将信号传递给控制装置。
控制装置根据设定值和感压器的信号，计算出阀门的开度，并通过机械或电子方式控制阀门的开度，使燃气的流量增加，从而提高燃气的压力。
当燃气压力达到设定值时，感压器停止感知压力变化，控制装置停止控制阀门的开度，燃气调压器保持稳定的出口压力。
需要注意的是，燃气调压器需要根据不同的使用场景和需求进行选择。
不同的燃气调压器具有不同的调压范围和调压精度。
在选择燃气调压器时，需要考虑燃气的流量、压力变化范围、使用环境等因素，以确保燃气调压器能够正常工作并满足需求。
总结起来，燃气调压器通过调节阀门的开度来控制燃气的流量，从而实现对燃气压力的调节。
它由调压阀、感压器、阀门和控制装置等组成，通过感压器感知燃气压力的变化，并通过控制装置控制阀门的开度，使燃气的流量和压力保持稳定。
选择合适的燃气调压器需要考虑燃气的流量、压力变化范围和使用环境等因素。
燃气调压器工作原理
燃气调压器工作原理燃气调压器是一种常见的设备，用于控制燃气的压力，确保燃气供应系统的安全和稳定运行。
它通常被广泛应用于家庭、工业和商业燃气供应系统中。
本文将详细介绍燃气调压器的工作原理，包括其结构、工作过程和调压原理。
一、燃气调压器的结构燃气调压器通常由以下几个主要部件组成：1. 调压器壳体：调压器壳体是燃气调压器的外壳，用于保护内部部件，并提供安装和连接燃气管道的接口。
2. 调压阀体：调压阀体是燃气调压器的核心部件，包括进气口、出气口和调压腔。
进气口用于接收高压燃气，出气口用于输出调压后的燃气，而调压腔则是用来调节燃气的压力。
3. 调压膜片：调压膜片是调压器中的一个重要部件，它与调压阀体相连，并通过受力来控制调压阀的开启和关闭。
当燃气压力超过设定值时，调压膜片会向下受力，使调压阀关闭；当燃气压力低于设定值时，调压膜片会向上受力，使调压阀打开。
4. 调压弹簧：调压弹簧是调压器中的另一个重要部件，它与调压膜片相连，并提供调压膜片所需的受力。
调压弹簧的刚度决定了调压器的调压范围和精度。
5. 调压器阀芯：调压器阀芯与调压阀体配合使用，通过上下移动来控制燃气的流量。
当调压阀关闭时，阀芯会与阀座完全贴合，阻止燃气流动；当调压阀打开时，阀芯会与阀座分离，允许燃气流动。
二、燃气调压器的工作过程燃气调压器的工作过程可以分为以下几个阶段：1. 进气阶段：当高压燃气通过进气口进入调压器时，调压阀关闭，阻止燃气流动。
此时，燃气压力逐渐增加，直到超过调压膜片所设定的压力阈值。
2. 调压阶段：一旦燃气压力超过设定值，调压膜片会受到压力的作用向下移动，使调压阀打开。
燃气通过调压阀体进入调压腔，经过调压膜片和调压阀芯的控制，燃气的压力被调节到设定的工作压力。
3. 出气阶段：当燃气压力达到设定的工作压力后，调压膜片会受到压力的作用向上移动，使调压阀关闭。
此时，燃气通过出气口流出调压器，供应给燃气设备使用。
三、燃气调压器的调压原理燃气调压器的调压原理基于调压阀体和调压膜片的作用。
燃气调压器工作原理
燃气调压器工作原理燃气调压器是一种用于调节燃气压力的装置，其工作原理是通过控制阀门的开合来调节进入系统的燃气压力，以确保系统正常运行。
下面将详细介绍燃气调压器的工作原理。
一、燃气调压器的结构组成1.1 传感器：用于检测系统中的燃气压力。
1.2 控制阀门：根据传感器检测到的压力信号，控制阀门的开合程度。
1.3 调节装置：用于调节控制阀门的灵敏度和响应速度。
二、燃气调压器的工作原理2.1 压力检测：传感器检测系统中的燃气压力，并将信号传输给控制阀门。
2.2 阀门控制：控制阀门根据传感器的信号，调节开合程度，从而调节进入系统的燃气压力。
2.3 压力调节：调节装置根据系统需求，调节控制阀门的灵敏度和响应速度，确保系统稳定运行。
三、燃气调压器的应用领域3.1 工业领域：燃气调压器广泛应用于工业生产中的燃气供应系统，确保生产设备正常运行。
3.2 家用领域：燃气调压器也被用于家用燃气灶具和热水器中，保障家庭用气安全。
3.3 航空领域：在飞机燃气系统中，燃气调压器也扮演着重要角色，确保飞机正常飞行。
四、燃气调压器的优势4.1 稳定性高：燃气调压器能够根据系统需求实时调节燃气压力，保持系统稳定运行。
4.2 精度高：控制阀门的调节精度高，能够满足不同系统的需求。
4.3 安全性好：燃气调压器能够确保燃气系统运行在安全范围内，避免发生意外事故。
五、燃气调压器的发展趋势5.1 智能化：随着科技的发展，燃气调压器将越来越智能化，能够实现远程监控和自动调节。
5.2 节能环保：未来的燃气调压器将更加注重节能环保，减少能源浪费和环境污染。
5.3 多功能化：燃气调压器将不仅仅用于调节燃气压力，还将具备更多功能，如故障诊断和预警功能。
总结：燃气调压器是一种重要的燃气控制装置，其工作原理基于传感器、控制阀门和调节装置的协同作用。
未来，随着科技的不断发展，燃气调压器将朝着智能化、节能环保和多功能化的方向发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃气调压器的工作原理
随着我国厨房用火文明程度的不断提高，作为三大气体燃料之一的液化石油气，由于热效率高、使用方便等特点，正在越来越多地进入千家万户．
调压器，又称减压器．它是液化石油气安全燃烧的一个重要部件，连通在钢瓶和炉具之间．调压器不仅能把瓶内的高压石油气变为低压石油气（从980千Pa 降至100千Pa左右），还能把低压气，稳定在适合炉具安全燃烧的压强范围内．即做到经它输出的石油气，在炉具火孔处的气压，随地随时地比外界大气压值大2940Pa左右，因此实际上调压器是一种自动稳压装置．人们习惯地把它称为减压器，是只注意到了它降压的功能，而忽视了它稳压的本领．调压器整个设计之巧妙精细，正是表现在它的稳压本领方面，本文拟在这方面作详尽的说明．
调压器主要由手轮、进气管、上阀盖、下阀盖、橡皮膜、进气喷嘴、阀垫、一个小杠杆、出气管等零部件组成．
调压器中间是一块圆形的橡皮膜，它把调压器分为上下两个气室．上气室内有一弹簧，上端连着调节螺盖，下端连着橡皮膜．在上阀盖边沿处有一个直径为0.8毫m的小孔，使上气室与外界相通，此孔形象地称为呼吸孔．下气室中有一个精黄铜制成的杠杆，总长为5cm左右，转动性能非常灵敏．杠杆右端与橡皮膜中心连接在一起，左端粘着阀垫，紧扣在进气喷嘴上，对喷出的高压石油气产生阻尼作用．此杠杆左右两端离支点距离为左短右长，是不等臂杠杆．其表现特点为：对杠杆右端作用力的微小变化，势必使杠杆左端的作用力产生一个较大的变化．在原理上讲，实现了对力的放大；在效果上讲，增加了对高压气的阻尼作用．
为了更清楚地阐明调压器的工作原理，有必要弄清楚这个问题：气体安全燃烧应具备什么条件？
固体燃料要安全燃烧，要具备两个条件：一是适量的助燃气体（空气或氧气），二是燃烧物质保持一定的温度（通常高于着火点）．固体燃烧时，已燃部分对未燃部分的传热方式是传导和辐射，燃烧方向是由外向其中心发展．固体燃烧时发生热膨胀，体积变大，但变化不大，其位移几乎为零．气体燃烧时，已燃部分对未燃部分的传热方式，除了传导和辐射外，增加了对流方式，燃烧方向是由中心向外发展．气体燃烧时发生剧烈热膨胀，其生成物的体积为燃烧前体积数百千倍，并以较快速度发生位移①．因此仅满足上述的两个条件，是无法使气体安全燃烧的．
现代燃烧理论告诉我们，气体安全燃烧还必须具备第三个条件，即维护一定大小的气压差，使燃气的出气速度等于燃烧速度．只有这样，在一定范围内达到动态平衡，火焰就能维持稳定状态，从而实现气体的安全燃烧．若出气压强过大，就会使出气速度大于燃烧速度，造成火焰离开火孔一定距离燃烧，此现象术语叫做离焰．若燃气压强继续上升，火焰将离火孔更远处燃烧，火焰的稳定性②遭到进一步破坏，火焰飘忽不定，直至最后完全熄灭，这种现象叫做脱火．脱火时，燃气会继续外泄，在空气中形成大量的有毒气体或爆炸性气体，极易引发事故；若燃气压强过小，会使燃烧速度大于出气速度，造成火焰会进入火孔继续燃烧，这现象叫做回火．回火时，形成缺氧状态的不完全燃烧，产生大量有毒气体，还会向外溢出石油气，也极易引发事故．
经工程技术人员大量实验，不仅证实了气体安全燃烧要维持一定气压差，而且还证实了不同成份的气体，安全燃烧所需要的气压差并不相同．例如：人工煤气，80—100mm水柱；液化石油气，250—350mm水柱．前文提到的2940Pa正是这两个数值的平均值．
让我们回到调压器原理上来．当我们打开钢瓶上的角阀（即通气开关）时，高压石油气通过进气管冲开阀垫进入下气室，随着下气室气体的增多，下气室压强就会升高，逼使橡皮膜向上凸起．上气室体积逐步变小，当上气室压强大于大气压时，室内空气从呼吸孔缓慢排出，完成了调压器一次呼气过程．在这一过程中，杠杆右端上移，左端则下压，使进气喷嘴逐步关闭，停止供气，使下气室压强不再上升．
当打开燃气炉开关后，由于燃气向外输出，下气室压强变小，橡皮膜下凹，带动杠杆右端下移左端上动，阀垫开启，高压石油气进入下气室．在这一过程中，上气室体积逐渐变大，当它的压强小于外界大气压时，空气从外经呼吸孔进入上气室，完成了调压器一次吸气过程．
因此，在炉具燃烧过程中，橡皮膜不停地上凸下凹，阀垫由杠杆带动，也随着不断关闭开启．在整个动态变化中，我们只要保证调压器中的杠杆，它左、右两力臂（注意左短右长的特点）之长，有一个合理的比例，加上橡皮膜与弹簧对杠杆右端，施加一个大小适当的合力，就能让阀垫开启时间远小于关闭时间，并让这两段时间有一个恰当的比值．这个恰当比值，就保证了下气室的气压，始终比上气室大2940Pa左右．对于上气室气压来讲，可近似地认为就是当时外界的大气压值③．这样就使燃气离开火孔处的压强，永远比大气压值大2940Pa左右，燃气在稳定状态下燃烧．这是调压器设计上的第一个精妙之处．
第二个精妙之处，表现在呼吸孔的设计上，是那样独具匠心．一是呼吸孔为什么开钻在上阀盖的边沿上？而不是开钻在易于钻孔的其它位置？二是呼吸孔直径为0.8毫m，仅能穿过最小号的锈花针，孔径为什么如此之小？
小孔开钻在阀盖的边沿上，是为了让它紧靠橡皮膜．如果下气室气压过大，橡皮膜就向上凸起，立刻堵住呼吸孔，防止了上气室中的空气由呼吸孔向外排出．根据玻意耳特定律可知，被密闭在上气室内一定质量的空气，在体积变小的过程中，其压强不断变大．即是pV=常量．防止了橡皮膜因上下气压悬殊过大而破损，避免了因膜片破损造成石油气外泄事故的发生．
呼吸孔直径为0.8毫m，但孔深却在1cm左右，这儿充分应用了流体力学知识．流体在运动时，由于阻滞作用会存在内摩擦力．孔洞面积越小，深度越大，内摩擦力就越大，阻尼效果就明显——每秒流量变小．这样，上气室在呼气和吸气时，有一个较长的时间过程，从而保证了在动态变化中，在石油气增减压强时，不是迅猛增加，也不是迅猛减少，就能让火焰稳定燃烧，体现了动态平衡的调节过程．从前文可知，调压器应用了这几方面的物理知识：（1）杠杆原理，（2）玻意耳定律，（3）动态平衡原理，（4）流体力学知识．现代文明生活真是无处没有物理！
解释说明：①这儿所言速度，是指气体正常燃烧时，火焰的传播速度，不同气体火焰传播速度不同．火焰传播速度又叫燃烧速度．
③火焰燃烧时，若稳定在一定的位置，使火焰形状不发生变化，或只发生稍微变化，称为稳定燃烧．
③从严格意义上讲，只有在橡皮膜不动时，上气室压强才与外界大气压值相等．在呼气时，上气室压强略大于大气压；在吸气时，上气室压强略小于大气压．。
