罐式无负压供水设备
无负压供水设备优缺点
一、所谓的无负压给水,主要是靠稳压罐起的稳流作用来实现的!变频给水是多了个水箱,将自来水管网本身具有的水压给释放掉,再给水加压,而无负压是在原有管网的水压基础上给水加压,（即进水口的压力=自来水公司提供的水压）看上去是好像节能了,其实节能有限,实际操作和理论永远都只是两回事!无负压给水最大的问题就在于,没有储备水,假如万一自来水管网停水或者出现问题,则有可能一点水储备都没了!因此,这套设备及时再好,也无法使用到消防系统上去!二、该类设备解决的是三个主要问题,1:避开<供水条例>的禁止从市政管网直接抽水(自来水公司同不同意还很难说) 2:充分利用市政管网压力,节能3:卫生条件好但在实际中能不能用,主要还是看市政管网的供应能力:能力不足的话,以为该类设备蓄水能力太小,会严重影响供水连续性.能力足够的话,这设备又起到什么作用呢?关键还是要跟市政管网统一考虑!三、首先需要明白无负压供水设备和变频供水设备的工作原理，它们有以下相同点：1.都是利用变频设备来供水，且都有所谓的温流装置--压力储水箱；2.设备前面都有工作水源--市政自来水；3.设备工作方式均是利用压力来控制的。
它们有以下不同点：1.无负压供水设备从技术上解决了水泵工作时的负压问题（其实规定上讲不允许水泵直接从市政管网上直接抽水的原因便是为了防止负压的产生，一旦产生负压便出现水流分配不均问题，从而影响到相邻的用户用水问题），所谓技术便是在水箱上加一个负压控制回路，当然也可以加一个压力呼吸阀来解决此问题；2.早些时候的变频供水设备由于没有负压控制系统或设备，往往需要一个常压水箱来解决产生负压的问题，通过水箱在高水位时直接用市政压力供水，当供水低谷时，便启动变频泵进行增压供水，解决用户用水问题。
结论：无负压供水设备是变频供水设备的升级产品。
建议选用无负压供水设备，可根据用户的实际情况选用，不要一味的追求微机控制。
四、现在很多高层建筑，在加压时大多选用无负压供水和变频供水，在这里想和大家讨论一下这两种设备的优缺点及在什么情况下应该选用什么设备。
BYWG罐式(无负压)叠压供水设备
BYWG罐式（无负压）叠压供水设备概述我国城镇化建设日异月新，住宅楼层在不断提高，城市面积在不断扩大，城镇原有的管网供水能力日显不足，传统的二次加压设备如通过蓄水池或高位水箱采用水泵加压供水存在投资和日常维修费用大，水质易受二次污染，浪费能源等缺点。
随着供水技术与设备的发展，及城镇供水能力的提高，具有卫生、节能、占地面积小等优点的管网叠压供水方式日益成熟。
奔宇机电的专业技术人员在追求卓越品质的设计理念指导下，结合自身在供水领域的长期研究、生产经验，做了大量的试验和开发工作，在原有BYW型无负压变频给水设备基础上推出了新一代BYWG型罐式（无负压）叠压供水设备，力求使产品结构更加完善，产品性能更加可靠，市场应用中更节能、更环保、更经济。
BYWG型罐式（无负压）叠压供水设备是一种新型加压供水设备，通过微机控制变频调速来实现恒压供水。
首先根据实际情况设定用水点工作压力，并时刻监测市政管网压力，当压力低于用户所需压力时，微机自动控制子变频器启动，调节水泵转速提高，直到管网压力上升到用户所需压力，并控制水泵以一恒定转速运行进行恒压供水。
当用水量增加时转速提高，当用水量减少时转速降低，时刻保证用户的用水压力恒定。
设备直接连接在市政来水管网上，不需要修储水池，充分利用了市政来水管网的压力，设备具有高效节能、环保无二次污染、自动化程度高、易维修等特性，逐步成为现代建筑理性的供水方式。
设备工作原理：自来水由系统进水管进入，经过过滤器（可选）和倒流防止装置（可选），进入稳流调节器（稳流罐）的进水口，稳流罐出口端连接水泵泵组的进水总管，总管分出两路经阀门进入两台水泵，水泵出口经消声止回阀和阀门，至出水总管。
稳流补偿罐装有限压保护压装置、真空抑制器，稳流罐出水口底部有排污口。
限压保护装置和压力传感器，分别实时检测市政管网压力和用户管网压力值。
设备旁路直通管路出口与供水总管相连。
如用户要求，系统还可设一个消毒接口，方便卫生监督部门的检测工作以及对系统内部消毒用。
罐式无负压供水设备的工作原理
罐式无负压供水设备的工作原理
罐式无负压供水设备是通过无负压罐和市政管网直接连接、实现二次加压打水，而不对管网产生负压设备罐式无负压供水设备运行时，管网的水连入无负压罐，排气阀大量排出罐内气体，空气完全排出时，浮球阀升起，塞头自动关闭，慢慢关闭排气口，停止排气，防止出水，当稳流罐内水流正常输送时，如有少量空气聚集在罐内到相当程度，罐内水位下降，浮球随之下降，此时罐内空气则由排气孔排出。
当市政管网中压力低于用户所需的设定压力时，水泵变频调速运行，保证用户管网压力符合用户用水的要求。
市政管网水压越高，水泵的转速越低，市政管网水压越低，水泵的转速越高。
当市政管网供水压力达到用户要求时，设备自动停止工作，市政管网的水通过旁通管直接供给用户使用
当市政管网停水时，稳流罐内的水位逐渐下降，当降至最低水位时，稳流罐上的液位计发出停机信号，设备自动停止运行并显示缺水保护信号。
当电网停电时，设备停机，市政管网的水直接从设备旁通管供应到用户。
罐式无负压设备
罐式无负压设备罐式无负压设备介绍：罐式无负压设备是一种理想的节能变频给水设备，节能效果好，结构紧凑，占地面积小，运行稳定可靠，使用寿命长，方案设计灵活，供水压力可调，流量可大可小，完全可以取代水塔、高位水箱及各种气压式变频给水设备，可彻底免除水质的二次污染。
二次供水设备亦用于改造原有老式泵房设备，改造后同样可以达到高效节能、自动恒压供水的目的。
罐式无负压设备产品特色（专利技术）1.采用无负压控制器时刻监测市政管网及补偿罐中的压力，当自来水压力不足时，无负压控制器开始工作，保证市政管网的水压不受影响。
2.采用能量储存器开始工作，保证罐中的水能够最大程度的补偿到用户管网中，抑制负压产生，保证不对市政管网产生任何影响。
3.采用储能与释放调节装置双向补偿器可自动对自来水管网进行持续水量补偿，还可以对用户管网起压稳压补偿的作用，确保该设备对自来水管网不产生负压。
4.独特的三腔分腔补水技术正适应了新的供水模式的发展的需求，能够保证在用水高峰期最大程度的把通化无负压稳压罐中的水补偿给用户，以保障高区用户的正常用水。
罐式无负压设备的技术条件1）、电源可靠，应为双电源或双回路供电方式。
具有电源适应性，设备输入电压波动和控制器输入电压波动不超过额定电压±10％时，应能正常工作。
2)、设备应具有自动调节水泵转速和软启动的功能。
定压给水时，设定压力与实际压力差不得超过0.01MPa；变压给水时，给水系统工作压力应按管道工作特性曲线改变。
3)、设备应具有水池水位“报警”及水泵控制功能，超过最高水位时“报警”，降至最低水位时“报警”及停机，恢复到启泵水位时，自动启动。
4)、设备应有观察设定压力和实际压力显示、水泵供电频率显示以及观察故障显示的窗口。
5)、设备应有对各类故障进行自检、报警，对可恢复的故障应能自动或手动消警，恢复正常运行。
供水设备供水方式普通的给水设备是采用修水池，设置水箱的给水方式二次加压给水。
自来水全部放入水池或水箱中，再二次加压给水。
浅谈罐式无负压供水设计
网或其他有压管 网的最低服务压力 （ 其值假定为
备分类 ：管网叠压供水设备备 、直接加压供水设备等 ； 无负压给
水设备又分为罐式和箱式无负压给水设备 。应用最 广的为罐式无负压供水技术。
４ ２ 城 镇供水 Ｎ Ｏ． ４ ２ ０ １ ５
７ 一排污阀； ８ 一旁通管； ９ 一水泵 ； １ ０ 一压力控制器 ；
１ ｌ 一 压 力传 感器 ； １ ２ 一 控制 柜
图１ 罐式无负压给水设备组成
・
输 配 水 技 术 与设 备 ・
■
＿ 皇
— 酒 嗣 一
■一 － ｒ
ＣＩ ＴＹ Ａ ＮＤ ＴＯ ＷＮ ＷＡ ＴＥＲ ＳＵＰＰＬ Ｙ
２ ． ２随 着 用 水 量 Ｑ 增 大 ，稳 流 补偿 器 压 力 Ｐ ０
时，设备进入 “ 停泵保压 ”状态 ，系统恢复到 ２ ． １
所述 工况 ，如 此循 环 。
２ ． ８此外 ，在 运行 过 程 中 ，当系 统 检测 到 进 水
压力 Ｐ 。 ≥Ｐ ２ 时 ，水泵 自动停机 ，水 流通过旁通管
直接 向用 户供 水 。
２ ． ９如 遇 到停 电时 ，可 以依靠 自来 水 管 网压 力 通过 旁通 管 向低层 用户 继续供 水 。
ｙ
・
输 配 水 技 术 与设 备 ・
浅谈罐式无负压供水设 计
刘 守勇 张 羽
（ １ ． 哈 尔 滨 工 业 大 学 建 筑 设 计 研 究 院 ，黑 龙 江 哈 尔 滨 １ ５ ０ ０ ９ ０ ；２ ． 黑 龙 江 省 建 筑 设 计 研 究 院 ，黑 龙 江 哈 尔 滨 １ ５ ０ ０ ０ ８ ）
控制仪表 、 控制柜、阀门、 管道等组成 ， 如图 １ 所 ： 示。 罐式无负压供水设备运行工况 ：如 图 １ 所示 ，
无负压设备供水原理..

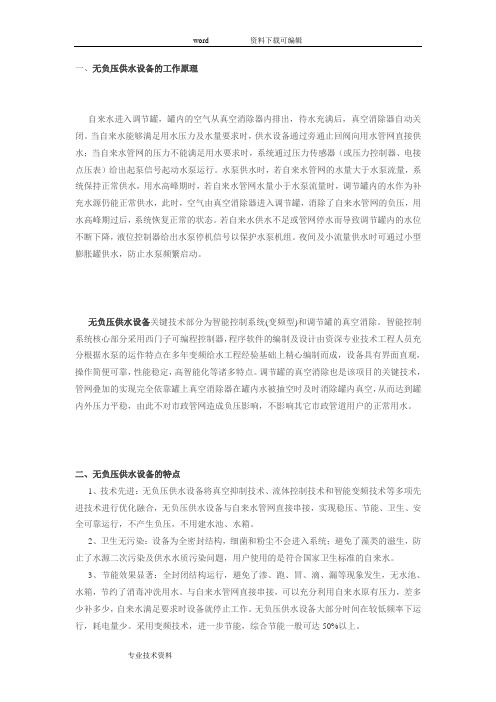

一、无负压供水设备的工作原理自来水进入调节罐，罐内的空气从真空消除器内排出，待水充满后，真空消除器自动关闭。
当自来水能够满足用水压力及水量要求时，供水设备通过旁通止回阀向用水管网直接供水；当自来水管网的压力不能满足用水要求时，系统通过压力传感器（或压力控制器、电接点压表）给出起泵信号起动水泵运行。
水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水，用水高峰期时，若自来水管网水量小于水泵流量时，调节罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入调节罐，消除了自来水管网的负压，用水高峰期过后，系统恢复正常的状态。
若自来水供水不足或管网停水而导致调节罐内的水位不断下降，液位控制器给出水泵停机信号以保护水泵机组。
夜间及小流量供水时可通过小型膨胀罐供水，防止水泵频繁启动。
无负压供水设备关键技术部分为智能控制系统(变频型)和调节罐的真空消除。
智能控制系统核心部分采用西门子可编程控制器，程序软件的编制及设计由资深专业技术工程人员充分根据水泵的运作特点在多年变频给水工程经验基础上精心编制而成，设备具有界面直观，操作简便可靠，性能稳定，高智能化等诸多特点。
调节罐的真空消除也是该项目的关键技术，管网叠加的实现完全依靠罐上真空消除器在罐内水被抽空时及时消除罐内真空，从而达到罐内外压力平稳，由此不对市政管网造成负压影响，不影响其它市政管道用户的正常用水。
二、无负压供水设备的特点1、技术先进：无负压供水设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，无负压供水设备与自来水管网直接串接，实现稳压、节能、卫生、安全可靠运行，不产生负压，不用建水池、水箱。
2、卫生无污染：设备为全密封结构，细菌和粉尘不会进入系统；避免了藻类的滋生，防止了水源二次污染及供水水质污染问题，用户使用的是符合国家卫生标准的自来水。
3、节能效果显著：全封闭结构运行，避免了渗、跑、冒、滴、漏等现象发生，无水池、水箱，节约了消毒冲洗用水。
稳流罐式无负压给水设备参数
稳流罐式无负压给水设备参数
在中国，稳流罐式无负压给水设备是一种常见的给水设备，它使用常压或有限的抽水压力，使水从低水位压抽出来，实现稳定的给水效果。
它的参数主要为：稳流罐的抽压范围从0.5-6.5Bar；最高抽压能力为12Bar；稳流罐的容量从3L-20L；罐外径从Φ180mm-Φ400mm；最大流量能力为30L/min；最大夹取水位高度为50m；最大抽水高度为200m；最小罐内径从Φ51mm-Φ150mm；最大罐内径从Φ171mm-Φ350mm；最大抽水深度从20m-200m；抽水深度可以根据客户的要求定制。
稳流罐式无负压给水设备可以用于家庭、农场、楼宇、厂房等地方的给水，也可以用于行政机关、学校、医院等场所的给水。
它采用三级冷却装置，可以使得水温恒定，而且水压可以稳定，以满足各种给水需求。
稳流罐式无负压给水设备采用机械密封，无需电源，维护方便，具有节能、高效、经济等特点，在给水行业中很受欢迎。
它也可以配合其它附件，如定量阀、压力表、消波器等使用，以保证水的稳定和给水的效果，确保给水的安全性。
稳流罐式无负压给水设备的参数和性能可以满足不同的用水需求。
它的抽水范围宽，具有节能、高效、经济等特点，表现出良好的稳定性和持久性，使用方便、安全、维护方便。
无论是家里还是工厂，都可以使用稳流罐式无负压给水设备，满足不同场所不同用水需求。
二次供水扬程计算公式
二次供水扬程计算公式
二次供水扬程的计算公式需要根据具体设备类型进行选择，具体如下：
1. 水箱式供水设备：扬程H=f×h+c，其中H表示设备总扬程，f表示楼层
数量（有地下室的要把地下室算进去），h表示楼层单层高度，c为常数，
表示水压到建筑最高楼层还应该具备的最低扬程，一般选择20\~25米不等，表示最高层建筑还有\~2公斤压力，足以满足一般正常的生活用水。
2. 罐式无负压供水设备：扬程H=(f×h+c)-h0，其中H表示设备总扬程，f
表示楼层数量（有地下室的要把地下室算进去），h表示楼层单层高度，c
为常数，表示水压到建筑最高楼层还应该具备的最低扬程，一般选择
15\~20米不等，表示最高层建筑还有\~2公斤压力；h0表示市政本身具备的扬程。
如果需要计算最大每小时流量Q，可以根据公式Q=[(m×q)/t]×K计算，其中K为变化系数（一般为\~），q为用水标准（国家标准180升/人/日），t为用水时间（一般采用12小时/日），m为用水人数（将所需栋数×每栋
需要供水的层数×每层的户数×平均每户的人数，一般一户按4\~5人计算）。
如果想要了解更详细的计算公式或使用其他设备类型的供水系统，建议咨询供水设备和建筑领域的专家或查阅相关文献资料。
无负压供水设备及卫生安全检测与咨询
无负压供水设备卫生安全检测与咨询一、检测依据1、《涉及饮用水卫生安全产品分类目录（2011年版）》（卫监督发[2011]80号）产品分类：无负压供水设备包括在生活饮用水输配水设备类别产品中。
2、《生活饮用水卫生规范（2001）-生活饮用水输配水设备及防护材料卫生安全评价规范》（卫法监发[2001]161号附件2）卫生安全要求：凡与饮用水接触的输配水设备、水处理材料和防护材料不得污染水质，出水水质必须符合《生活饮用水水质卫生规范》（2001）的要求。
3、《生活饮用水卫生标准》（GB5749-2006）水质检测：《生活饮用水水质卫生规范》（2001）已作废，应根据《生活饮用水卫生标准》（GB5749-2006）要求检测水质。
二、检测建议1、水样采集：供水设备进水、供水设备出水；2、水质指标：45项、103项；3、样品数量：45项[（500mL+5L）/份], 103项[（500mL+25L*5）/份]；4、收费标准：3720元/份（45项）、18480元/份（103项）5、全分析检测注意事项：（1）全分析检测（103项）中，可建议取消消毒剂指标游离余氯（10元/项）、微生物指标甲第鞭毛虫（2500元/项）和隐孢子虫（2500元/项）、参考指标亚硝酸盐（50元/项）的检测，检测指标、样品数量及收费标准为：99项、（500mL+10L*2）/份、13420元/份。
（2）检测时限：根据中心现有条件，目前全分析检测每年上、下半年各开展一次，上半年一般在1-2月份，下半年一般在7-8月份，样品委托检测需提前联系。
三、联系方式四、参考资料无负压供水设备一、简介传统的供水方式离不开蓄水池，蓄水池中的水一般由自来水管网供给，这样，原来有压力的水进入水池后变成了零，然后从零开始加压，造成大量的电力能源浪费。
无负压供水设备，是一种理想的节能供水设备，它是一种能直接与自来水管网连接，对自来水管网不会产生任何副作用的二次给水设备，在市政管网压力的基础上直接叠压供水，节约能源，并且还具有全封闭、无污染、占地量小、安装快捷、运行可靠、维护方便等诸多优点。
罐式叠压供水设备
罐式叠压供水设备罐式叠压无负压供水设备概述：罐式叠压无负压供水方式取消了传统供水方式必须的蓄水池，节省了建筑供水系统一次性投资，使自来供水厂到用户水龙头成为一个密闭系统，完全避免了来自外界的第二次污染，并使得市政管网的剩余压力得到直接利用，近年已经在国内很多大中城市推广应用，国家建设部从2003年开始将管网叠压供水设备列为科技成果推广项目，并于2007年将《管网叠压供水设备》(CJ/T254-2007)和《无负压给水设备》(CJT265-2007)批准为城镇建设行业产品标准。
罐式叠压无负压供水设备环境和工作条件：环境温度：4℃一40℃；相对湿度：<90%(20t)，室外可允许95%，无凝霜；振动：<0.5g，振动频率10Hz-50Hz，最大振动加速度不应超过5m/s2；倾斜：<50：电派频率：50Hz±5%；电派电压：380V±10%；海拔高度：不超过1000m；设备运行地点应无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽。
压力精度：<0，OlMpa压力范围：0一2，0Mpa流一范围：0一600m3/h罐式无负压叠压供水设备特点：1.具有超压、欠压、过载、短路、断相、低液位等功能。
2.调节精度高，一般可达到0.01MPa，系统压力始终维持在设定值不变。
3.操作简单方便，具有故障自动存储、故障显示。
压力可从键盘直接设定。
4.具有高效节能的优点，如与气压罐配套使用，效果更佳，节能率为20%～50%。
5.双泵定时切换功能。
一用一备控制。
6.结构紧凑，占地面积小，维护方便。
罐式叠压供水设备三大优势：1、给水方式普通的给水设备室采用修水池、设置水箱的给水方式二次加压给水，自来水全部放入水池或水箱中，再二次加压给水。
叠压补偿式内江箱式变频供水设备可以叠压市政管网的压力进行加压供水。
不需要再另外进行水箱供水。
2、节水普通给水设施像水池、水箱都会有渗、跑、冒、滴、漏等现象，大量的水白白流失，一年下来，流出的都是白花花的银子。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
罐式无负压供水设备
罐式无负压供水设备组成
罐式无负压供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能始终维持压力表压力（即用户管网水压）等于用户设定值。
可用于一般生活或生产供水。
供水系统组成方式有：
1、罐式无负压供水设备与市政管网并网恒压供水，在供水压力可满足需要时，自动停运全部水泵。
否则，恒压供水设备起动，增大压力满足用水要求。
2、附加小泵或气压罐，为完全消除小流量或零流量供水电耗，可增加辅助小泵或辅助气压罐，当供水压力低时，自动停运主泵，使小泵或气压罐运行。
3、定制罐式无负压供水设备可以咨询杜科泵业。
同时提供水泵维修和水泵保养。
罐式无负压供水设备的三大核心技术
核心技术之一：全自动智能叠压调配技术：
全自动智能叠压调配技术除了具备真空抑制器和负压消除器的稳流，予压补偿作用外，还采用独有的工艺设计对管网水进行增压调配，实现100%借用管网压力，实现真正意义上的三重增压叠压，达到节能降耗的目的，同时还具有信息处理功能，将这些数据经实时收
集和分析系统运算和处理，发送到相应执行单元。
核心技术之二：全自动智能欠压调配技术：
全自动智能欠压调配系统的作用是在自来水管网压力不足的情况下，可根据管网工况随时通过调配系统（包括压力，水位反馈，流量，压力调节等运行状态）实现设备正常供水，满足管网压力最不利点的用水要求。
核心技术之三：全封闭带压稳流补偿技术：
自然叠压是通过与大气接触来消除负压，而本系统是采用符合饮用水要求的全封闭部件，饮用水不与任何成分的气体接触，严格保证饮用水的卫生安全。
其本身是承压设备，保证任何情况下始终带压运行，从根本上杜绝了管网出现负压的可能性。
罐式无负压供水设备安装要求
1、安装前应仔细检查泵体内有无硬质物，以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。
