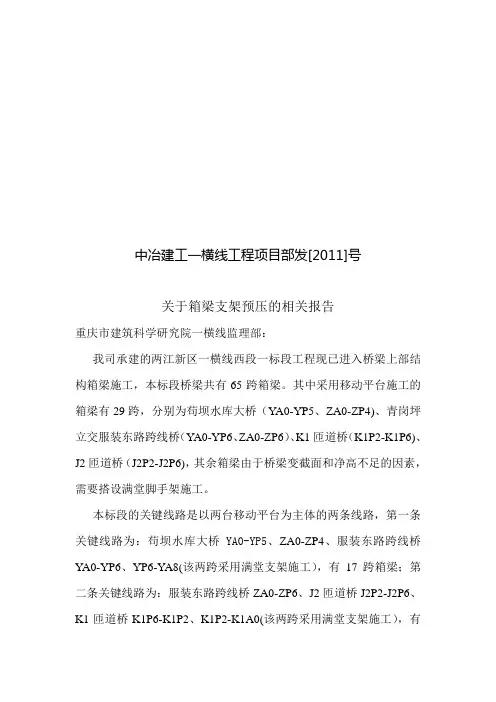

中冶建工一横线工程项目部发[2011]号关于箱梁支架预压的相关报告重庆市建筑科学研究院一横线监理部：我司承建的两江新区一横线西段一标段工程现已进入桥梁上部结构箱梁施工，本标段桥梁共有65跨箱梁。
其中采用移动平台施工的箱梁有29跨，分别为苟坝水库大桥（YA0-YP5、ZA0-ZP4)、青岗坪立交服装东路跨线桥（YA0-YP6、ZA0-ZP6）、K1匝道桥（K1P2-K1P6)、J2匝道桥（J2P2-J2P6)，其余箱梁由于桥梁变截面和净高不足的因素，需要搭设满堂脚手架施工。
本标段的关键线路是以两台移动平台为主体的两条线路，第一条关键线路为：苟坝水库大桥YA0-YP5、ZA0-ZP4、服装东路跨线桥YA0-YP6、YP6-YA8(该两跨采用满堂支架施工），有17跨箱梁；第二条关键线路为：服装东路跨线桥ZA0-ZP6、J2匝道桥J2P2-J2P6、K1匝道桥K1P6-K1P2、K1P2-K1A0(该两跨采用满堂支架施工），有16跨箱梁；若移动平台按施工一联桥预压一次，满堂支架施工需逐跨预压，那么在这两条关键线路上分别需要35天预压时间，关键线路的工期与原进度计划至少要延长14天（每条关键线路上都有最后两跨采用满堂支架施工区域，一次预压周期为7天），直接影响了工程工期。
在2010年7月实施的《钢管满堂支架预压技术规程》（JGJ/T194-2009备案号J958-2009）的第6页的“5.1.2”中指出“不同类型的支架应根据支架的高度、支架基础情况等选择具有代表性区域进行预压”，并且施工现场采用满堂支架施工的区域地质条件稳定，部分位于现有道路或挖方区的岩石基础上，架体不高，因此建议本工程箱梁支架的预压能够选择具有代表性区域进行预压。
另外在工程前期投标报价中我司按照相关规范及所有市政桥梁工程常规对预压按照选择具有代表性区域进行预压报价，现要求对所有箱梁进行预压由此发生的超额费用不应由我司独立承担。
经过计算每跨箱梁预压人、材、机需要发生费用35460元，现根据工程进度安排A匝道桥与J2匝道桥的第一跨在监理公司的检测中已经进行预压，并观测得出结论为：全部荷载完成后各监测点最初24h的沉降量平均值小于1mm；最初72h的沉降量平均值小于5mm。
2024年现浇箱梁预压方案范文(三篇)
2024年现浇箱梁预压方案范文____年现浇箱梁预压方案一、前言随着城市化进程的不断推进，大型桥梁的建设越来越多。
箱梁是桥梁中常见的结构形式之一，其施工质量直接影响到桥梁的安全和使用寿命。
预压是箱梁施工中必不可少的过程，可以有效地提高箱梁的强度和稳定性。
为了保证____年现浇箱梁的预压工作能够高效有序地进行，我们制定了以下预压方案。
二、预压方法选择1. 按压方法考虑到时间和经济因素，选用液压预压机进行预压。
液压预压机具有结构简单、操作便利、预压效果好等优点，能够满足箱梁的预压要求。
2. 预压方式箱梁的预压方式一般有层层预压和整体预压两种。
层层预压是指先预压箱梁的底部，再预压侧墙和顶部，逐层进行。
整体预压是指在预压期限内对整梁进行一次性预压。
考虑到施工工期和预压效果，我们采取层层预压的方式。
3. 预压周期预压周期应根据箱梁的尺寸、材料的性能以及设计要求进行合理的确定。
一般情况下，预压周期为7-14天，可根据具体情况进行调整。
在本方案中，我们将预压周期定为10天。
三、预压设备和人员组织1. 预压设备选用具有良好性能的液压预压机，并进行检测和保养，以确保正常工作。
同时，配备必要的液压油、液压管路和压力表等配套设备。
2. 人员组织为了确保预压工作的顺利进行，我们需要组织一个专业的预压团队，包括预压主管、操作工和监测人员。
预压主管负责整个预压过程的指导和协调工作，操作工负责具体的预压操作，监测人员负责对预压过程的监测和记录。
四、预压工作内容1. 箱梁准备工作（1）清理箱梁：在预压之前，对箱梁的底座、内部和表面进行清理，确保无杂物和浮灰。
（2）检查箱梁：对箱梁的尺寸、孔洞、钢筋和预埋件等进行检查，确保符合设计和施工要求。
（3）布置预压工具：根据设计要求和预压方式，布置好预压工具，包括预压垫板、螺栓和压盘等。
2. 预压操作流程（1）层层预压：按照预压顺序进行预压工作，先预压箱梁的底部，再预压侧墙和顶部。
预压过程中要注意保持均匀的压力，避免局部过载或不均匀加载，造成箱梁变形或裂缝。
现浇箱梁支架预压
东风大桥现浇箱梁支架预压施工方案一、预压的目的和意义1、通过支架预压检查支架的安全性，确保在施工过程中绝对安全、可行。
2、通过预压掌握地基和支架非弹性变形和弹性变形的程度和大小，更加准确的掌握支架的刚度等力学性能指标，为施工监控提供可靠的参照数据，确保梁体施工线性、标高等满足设计规范要求。
二、预压控制梁段的确定根据现场实际情况，选择具有代表性的位置进行预压，每一跨选择一段进行预压，预压长度为8米，进行支架预压试验。
预压节段长8米底板体积中间腹板体积两侧腹板体积顶板体积翼板体积合计体积15.87m3 5.11m310.18m318.87m318.70m368.73m3重量KN 重量KN 重量KN 重量KN 重量KN 重量KN 412.62 132.86 264.68 490.62 486.20 1786.98 乘1.2系数乘1.2系数乘1.2系数乘1.2系数乘1.2系数乘1.2系数495.144 159.432 317.616 588.744 583.44 2144.376三、支架预压工况支架搭设完毕，底板底模、腹板侧模及翼缘模板安装完毕后进行支架预压工作，预压应基本模拟砼浇筑过程中的受力状态。
四、预压总体施工方案1、预压超载系数取1.2，预压节段总计压重214.4t。
2、本方案预压材料使用砂袋，预压前先将砂装入编制袋，然后称出其重量，并做好记录。
因本工程为单箱双室，故砂袋应根据箱梁截面进行布置。
3、底板的预压荷载配置：底板需压重108.4t（包括底板+顶板），采用砂袋均匀布置于预压节段之上，并沿纵向中心位置对称布置。
4、腹板的预压荷载配置：腹板分中间腹板和两侧腹板，中间腹板需压重15.94t,两侧腹板各需压重15.88t。
砂袋应根据腹板截面形式进行堆载。
两侧腹板加载应对称进行。
5、翼缘板的预压荷载配置：需压重58.3t,砂袋应根据翼板截面形式进行堆载，并应对称加载。
6、预压顺序模拟砼浇筑程序进行：底板腹板翼缘板。
现浇箱梁支架预压方案说明
现浇箱梁支架预压方案说明箱梁支架是施工钢支撑工的一种，可以用于较大跨度、较粗箱梁的预压工作。
下面是一个现浇箱梁支架预压方案的说明，包括施工流程、支架布置、预压操作等内容。
一、施工流程1.准备工作：根据预压计划，准备好所需材料和设备，检查箱梁支架的安全性和可靠性。
2.支架布置：根据施工图纸和设计要求，按照预定的支架布置方案进行布置，确保支架的稳定性和平整度。
3.预压操作：根据预压计划，进行预压操作，包括设定预压力和压紧时间，控制预压泵的工作状态等。
4.监测与调整：施工过程中，定期对预压情况进行监测，根据实测数据对预压力和压紧时间进行调整，以保证预压效果。
5.完工验收：预压完成后，进行完工验收，检查箱梁支架的稳定性和设备的完好性，确保施工质量和安全。
二、支架布置1.支架基础：选用强度适宜的混凝土搅拌料，配制出适合支架基础的混凝土，注意基础的平整度和强度要求。
2.支撑柱设置：支撑柱的间距根据箱梁的跨度和尺寸确定，支撑柱应垂直于箱梁，安装时应保证水平度和垂直度。
3.支座安装：根据箱梁的形状和尺寸，选用适宜的支座安装在支撑柱上，支座应与箱梁接触面垂直，安装时应检查支座的垂直度和平整度。
4.拉杆安装：根据预测荷载要求，使用适当数量和规格的拉杆进行支撑柱和支座之间的连接，安装时应注意拉杆的拉紧程度和固定稳定性。
三、预压操作1.设定预压力：根据设计要求和预压计划，设定合适的预压力，一般可根据箱梁的尺寸和材料强度选取适当的预压力。
2.压紧过程：通过预压泵施加压力，对箱梁进行压紧，压紧过程中要保持压力平稳，避免突然施加太大的压力。
3.压紧时间：根据设计要求和箱梁的尺寸决定压紧时间，一般可根据箱梁的尺寸和材料强度选取适当的压紧时间。
4.压紧控制：通过预压泵的工作状态控制预压力和压紧时间，压紧过程中要定期检查测量，根据实测数据调整压紧情况。
5.防止过载：预压过程中要及时监测压力和压紧情况，如果发现压力过大或压紧过程不平稳，应立即停止预压，并进行检查和调整。
高速公路现浇箱梁预压总结(通用)
**F匝道桥现浇箱梁第一联支架预压总结报告一、前言**F匝道现浇箱梁共6联，砼方量5918m³，梁高为2m高，悬臂长2m，悬臂端部厚0.2m，根部厚0.45m，顶板厚0.25~0.45m，底板厚0.22~0.42m，跨中腹板厚0.42m，支点处加厚。
其中，第六联第二跨上跨S201省道，采用承重式门洞支架。
F匝道桥第一联下部支撑体系为碗扣式满堂支架，其基本设置参数为：（1）现浇箱梁满堂式支架采用φ48×3.0mm碗扣式脚手杆搭设，第1联落地式满堂支架共5跨，最大搭设高度为12.5m。
顺桥方向立杆间距为60cm，共（29.44/0.6+1）+（30/0.6+1）+（30/0.6+1）+（30/0.6+1）+（29.92/0.6+1）=254排。
横桥方向立杆间距两侧悬臂范围为90cm、底板腹板范围为60cm，空心段90cm，共20列。
横杆步距为1.2m。
按照常规要求设置竖向、水平向剪刀撑和扫地杆。
支架与模板之间采用“顶托+10×10cm方木+5×10cm方木”连接，支架与基础之间采用“底托+5×20cm,L=3.0m方木”连接。
（2）预压荷载分布应与支架实际所受施工荷载分布一致，为受施工荷载的1.2倍。
（3）未尽事宜请按照相关规范要求及后续设计图纸执行。
为了保证支架结构的可靠性、消除非弹性变形、量测弹性变形量、确保现浇箱梁施工的安全和质量，2018年6月13日至2018年6月21日，历时9天，对**F匝道桥第一联第二跨现浇箱梁的满堂支架进行了120％等载预压。
现将预压结果总结如下：二、施工部署2.1、总体方案概述为保证施工安全、提高现浇梁质量，在箱梁支架搭设完毕，箱梁底模衬板铺好后，且支架搭设检查验收合格后，对支架进行超载预压，根据规范要求，预压荷载为支架所受荷载的1.2倍，预压时间不得少于7天，且连续3天沉降观测累计不大于5mm或最初24h小时沉降量小于2mm方能判定支架预压合格，本方案采用碎石吨袋进行预压，预压荷载取支架所受荷载的1.2倍，按照预压荷载的60%、80%、100%分三级进行预压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XX 特大桥现浇双线变宽简支箱梁支架预压报告
一、工程概况
XXX轨道交通项目XX特大桥共有5跨（30m4跨，25m1跨）双线变宽简支梁采用支架现浇法施工。
现浇箱梁支架采用贝雷梁平台上铺设碗扣式支架搭设满堂架，在箱梁跨中处设一条形基础支撑贝雷梁。
根据现场实际情况、工期及建设单位的要求，在现场对25#墩〜26#墩之间双线变现浇宽简支箱梁进行了支架的预压，预压材料采用砂袋。
预压加载开始时间为2012 年2 月13 日至2月29 日预压完毕，持荷14 天。
二、主要技术参数现浇梁支架预压主要参数如下：
预压荷载：预压荷载为（30m箱梁重量+模板）总重X 1.2。
30m 梁重285.8*2.5=714.5 吨；箱梁模板48.05 吨。
模架预压荷载G= （714.5+48.05 ）*1.2=915.06 吨。
三、预压方案
3.1 预压试验目的
（1 ）检验支架、贝雷梁及地基的强度和稳定性；
（2）消除基础、贝雷梁及支架的非弹性形变；
（3）确保支架现浇混凝土结构在施工过程中不出现过大的拉应力而产生裂缝，同时保证梁体的线型及梁顶面高程。
预压是为了检验现浇箱梁模板的安全性和实际变形量，通过预压消除结构非弹性变形，同时取得模板弹性变形的实际数值，得出“荷载－挠度”曲线，并检验设计计算结果，调整预拱度（或反拱），以求得现浇箱梁施
工的准确参数。
提前发现支架结构及构件加工、安装所存在的问题和隐患，提前调整整改，防患于未然。
模板预拱度的调整通过调整模板支撑顶托完成。
设计依据建设单位、设计单位下发的相关的技术要求和国家、铁道部部的强制性标准和条文。
3.2 总体方案
模架预压采用沙袋预压，按照四级预压加载，加载重量和方式如下：一级加载至梁及模板重的60%即457.5 吨；
二级加载至梁及模板重的80%即610 吨；
三级加载至梁及模板重的100%即762.5 吨；四级加载至预压总重即915.06 吨；
箱梁预压从混凝土结构跨中开始向支点处进行对称布载；当横向加载时，应从混凝土结构中心线向两侧进行对称布载。
3.3 沉降观测
1、沉降观测点设置为了能够真实的掌握支架预压造成的地基沉降、贝雷梁形变、支架本身变形及工字钢、方木的变形量，以便有效地指导现浇梁梁体施工，现场在25#墩-26# 墩之间中墩及承台表面上共计设置了5 排沉降观测点，每排5 个，计25 个；梁体贝雷梁顶部（支架脚手架底
部）设置5 排沉降观测点，每排5 个，计25 个；梁体支架顶部于底部对
应设置
5排沉降观测点。
中墩和承台上观测点设置目的主要是监测支 架基础的沉降；贝雷梁顶部沉降观测点设置目的主要是监测贝雷梁的 变形；支架顶部的观测点主要是监测方木弹性变形及所有立杆的弹性 变形及挠度导致的变形。
基础观测点布置图
2、观测
12日将上下计75个观测点的原始标高进行测量；支架加载第一级加
载完毕0h 后对观测点进行第1次观测，12h 后对观测点进行第1次 观测，24h 后进行第2次观测，36h 后进行第3次观测，测得第一 组数据；支架加载第二级加载完毕 0h 后对观测点进行第 1 次观测， 12h 后对观测点进行第 1 次观测， 24h 后进行第 2 次观测， 36h 后 进行第 3 次观测，测得第二组数据；支架加载第三级加载完毕 0h 后 对观测点进行第 1 次观测， 12h 后对观测点进行第 1 次观测， 24h 后进行第 2 次观测， 36h 后进行第 3 次观测，测得第三组数据；支 架加载第
在支架搭设完毕未加载之前，项目部技术人员于
2012年2月 /大里程
支架顶部、贝雷梁（支架底）观测点布置图
(:L6
木里程、
四级加载完毕Oh后对观测点进行第1次观测，24h后对观测点进行第1 次观测，48h 后进行第2 次观测，72h 后进行第3 次观测，测得第四组数据；在支架卸载完毕6h 后对观测点进行观测，测得第五组数据。
第一组观测数据显示承台平均下沉Omm ，中墩支撑平均下沉4.3mm ；贝雷梁顶部两端平均下沉3.2mm ，1/4 跨处平均下沉4.4mm ，跨中处平均下沉
4.4mm ；支架顶部两端平均下沉11.5mm ，1/4 跨处平均下沉13.2mm ，跨中处平均下沉12.8mm （均不考虑测量误差）。
第二组观测数据显示承台平均下沉Omm ，中墩支撑平均下沉2.3mm ；贝雷梁顶部两端平均下沉2.6mm ，1/4 跨处平均下沉
3.8mm ，跨中处平均下沉2mm ；支架顶部两端平均下沉6.4mm ，
1/4 跨处平均下沉8.7mm ，跨中处平均下沉6.2mm （均不考虑测量误差）第三组观测数据显示承台平均下沉Omm ，中墩支撑平均下沉
O.3mm ；贝雷梁顶部两端平均下沉3mm ，1/4 跨处平均下沉4mm ，跨中处平均下沉2.4mm ；支架顶部两端平均下沉4.2mm ，1/4 跨处平均下沉5.4mm，跨中处平均下沉3.2mm （均不考虑测量误差）。
第四组观测数据显示承台平均下沉Omm，中墩支撑平均下沉
0mm ；贝雷梁顶部两端平均下沉2mm，1/4跨处平均下沉3.6mm，跨中处平均下沉2mm ；支架顶部两端平均下沉4.2mm ，1/4跨处平均下沉4.4mm，跨中处平均下沉3.2mm （均不考虑测量误差）。
第五组数据显示承台平均回弹0mm，中墩支撑平均回弹
3.5mm ；贝雷梁顶部两端平均回弹5mm，1/4跨处回弹10mm ，跨中处回弹
4mm ;支架顶部两端回弹12mm，1/4跨处回弹17mm ，跨中处回弹10mm（均不考虑测量误差）。
3、数据处理
根据各监测点在各级荷载下的观测数据，处理得出下表:
由第上面两表统计分析数据可以看出，碗扣支架平均回弹均为
7mm ；贝雷梁及支架顶部以中支撑为分界线，两侧呈对称抛物线回弹，以1/4 跨中处为最大值。
3.4 支架的预拱度设置
根据沉降观测数据分析可知，支架预拱度设置应由四项弹性变形组成，分别为：中支撑基础、贝雷梁、支架以及设计预拱度。
由中支撑回弹而设置的预拱度按照直线方程过渡，以中支撑为对称轴，两侧对称设置，中支撑弹性变形为3.5mm ，则其预拱设置线性方程为：丫仁
0.0035X/L (x为距支座中心距离，L为箱梁计算跨度的一半)；
由贝雷梁回弹而设置的预拱度按照二次抛物线过渡，以中支撑为对称轴，两侧对称设置，贝雷梁最大弹性变形为
( 10mm-0.5*3.5mm=8.75mm )，其预拱设置线性方程为：
Y2二(4*0.00875*x ) /L A2* (L-X) =0.035x (L-x) / L A2 (x 为距支座中心距
离，L为箱梁计算跨度的一半)；
支架整体回弹为7mm ，其预拱度设置为Y3=0.007;
设计预拱度跨中最大值为：理论计算跨中反拱值-扣除自重影响后预应力产生的上拱度- 理论计算残余徐变拱度值= ( 9.86-13.67-
4.07 )mm=2.12mm ，其他位置按照二次抛物线过渡，其预拱度设置方程为：
Y4=0.00212 (2L-x)x/LA2(x 为距支座中心距离，L 为箱梁计
算跨度的一半,该方程为1/2 曲线图，另一半以跨中为轴线，对称布置)。
综上，支架布置反拱设置方程为；Y=Y1+Y2+Y3+Y4 ，即
Y=0.0035x/L+0.035x (L-x)/ LA2+0.007+0.00212 (2L-x)
x/LA2
经计算，该梁体的从小里程侧到大里程侧的预拱度为：
双线变宽简支梁预拱度计算表
预拱曲线布置图为:
Crrm)
预拱设逻曲线罔30. o
27. o
E 0
si. a
19. 0
15 0
12 0
9 0
S. 0
3 0。
