屋面防水施工方案
屋面防水施工方案1.1 施工工艺流程基层处理→高分子涂膜施工→找坡及找平层施工→挤塑板保温层安装→无纺布隔离层施工→混凝土浇筑→基层清理→PVC防水卷材预铺→涂刷专用胶粘剂（胶水涂刷至基层及PVC卷材）→PVC防水卷材粘贴→PVC卷材搭接焊接→屋面细部处理→完工清理成品保护→自检验收→竣工验收1.2 分项施工方案1、附加层处理附加涂膜层：穿过墙、顶、地的管、风井根部，地漏、排水口、阴阳角，变形缝并薄弱部位，应在涂膜层大面积施工前，先做好上述部位的增强涂层（附加层、水不漏处理）。
分两次进行，上层涂层施工前必须待下层涂层收缩稳定后进行。
2、高分子防水涂膜高分子防水层施工前，先将基层表面的杂物、砂浆硬块等清扫干净，并用干净的湿布擦一次，经检查基层无不平、空裂，起砂等缺陷，方可进行涂料施工。
涂刷第一道涂膜：在前一道涂膜加固层的材料固化并干燥后，应先检查其附加层部位有无残留的气孔或气泡，如没有，即可涂刷第一层涂膜；如有气孔或气泡，则应用橡胶刮板将混合料用力压入气孔，局部再刷涂膜，然后进行第一层涂膜施工。
可用塑料或橡皮刮板均匀涂刮，力求厚度一致，在1.0mm左右。
涂刮第二道涂膜：第一道涂膜固化收缩稳定后，即可在其上均匀地涂刮第二道涂膜，涂刮方向应与第一道的涂刮方向相垂直，涂刮第二道与第一道相间隔的时间一般不小于24h，亦不大于72h。
可用塑料或橡皮刮板均匀涂刮，力求厚度一致，在0.5mm左右。
防水涂膜层3、保温板安装保温层采用50厚B1级聚苯保温板。
要求保温材料的防火等级、导热系数及抗压强度应满足设计要求。
铺设时应从南向北方向进行铺贴，在女儿墙、风井口及屋面凸出的刚性构件部位，聚苯保温板粘贴时应预留出1-2mm伸缩缝。
保温板安装时必须错缝搭接，错缝长度为1/2标准板长，且不小于100mm。
最小非标准保温板长度尺寸不应小于900mm，且不应设置在边缘处。
聚苯保温板粘贴时应及时用靠尺压平，保证保温板屋面的坡度。
细部节点防水施工措施方案
细部节点防水施工措施方案细部节点防水施工措施方案防水施工应遵循先节点后大面的施工工序，做好节点施工，确保应力集中处、易发生渗漏处的防水密实性。
一、屋面节点介绍及防水节点施工（一）中级防水防水施工屋面常见细部节点1、在防水施工中应对节点部位进行增强处理，以提高防水层的整体防水能力，延长整个防水层的使用寿命。
2、屋面防水节点，一般多而复杂，主要包括：2.1 泛水，泛水是指平面与立面的转角部位，（泛水是建筑上的一种防水工艺，通俗的说其实就是在墙与屋面，也就是在所有的需要防水处理的平立面相交处进行的防水处理，说白了就是用防水材料把墙角包住。
）此处结构变形较大，容易造成防水层破坏，应加铺一层卷材附加层。
其构造要点及做法为（1）将屋面的卷材继续铺至垂直墙面上，形成卷材防水，泛水高度不小于250mm。
（2）在屋面与垂直女儿墙面的交接缝处，砂浆找平层应抹成圆弧形或45度斜面，上刷卷材胶粘剂，使卷材胶粘密实，避免卷材架空或折断，并加铺一层卷材。
（3）做好泛水上口的卷材收头固定，防止卷材在垂直墙面上下滑。
一般做法：在垂直墙中凿出通长的凹槽，将卷材收头压入凹槽内，用防水压条钉压后再用密封材料嵌填封严，外抹水泥砂浆保护。
凹槽上部的墙体亦应做防水处理。
泛水细部处理示意图1泛水细部处理示意图2泛水细部处理示意图32.2 天沟（指屋面排水的沟槽）、檐沟（檐下面横向的槽形排水沟）、出水口、反梁出水口，是雨水集中流经的部位，容易积水，天沟、檐沟结构较薄，变形较大，阴阳角多，不平整，应遵照多道设防，附加增强，节点密封的原则。
檐沟和天沟的示意图檐沟2.3 阴角和阳角的节点。
这些地方应力集中，往往先于大面积泛水层破坏，必须在这些部位做好增强附加层。
分隔缝，分隔缝是为了减少裂缝，在屋面找平层、刚性保护层或保护层上预留的沟槽，间距为4-6米，每一块的面积不超过36平方米，缝宽20mm。
2.4防水层收头，防止翘边，造成渗透。
2.5 出入口：易踩踏或被物品损坏或因不均匀沉降造成破坏2.6穿过防水层的管道或预埋件，管道周围易开裂破坏，这是因为管道材料与混凝土材料收缩系数不同，管道根部要做成圆弧状，增设附加层。
建筑工程细部节点做法施工工艺
自检合格后，应邀请监理单位 进行专检。监理单位应对细部 节点的施工质量进行全面检查 ，确保符合验收标准。
对于检查中发现的问题，施工 单位应及时进行整改。整改完 成后，应再次进行自检和专检 ，确保问题得到彻底解决。
经过自检、专检和整改后，细 部节点的施工质量应符合验收 标准。此时，应邀请建设单位 、设计单位等相关单位进行联 合验收，共同确认细部节点的 施工质量。
分类
根据功能和位置的不同，细部节 点可分为结构节点、防水节点、 保温节点、装饰节点等。
细部节点的重要性
结构安全
01
细部节点是建筑结构中的关键部位，其施工质量直接影响整体
结构的安全性。
功能性
02
细部节点承担着传递荷载、防水、保温等重要功能，其施工质
量直接影响建筑的使用功能。
美观性
03
细部节点是建筑外观的重要组成部分，其施工质量直接影响建
05
细部节点做法施工质 量控制
原材料质量控制
严格筛选原材料
选用符合国家标准和设计要求的优质原材料，如水泥、砂、石、钢 筋等，确保来源可靠、质量稳定。
原材料检验
对进场的原材料进行严格的检验，包括外观检查、质量证明文件核 查和抽样复验等，确保原材料质量合格。
原材料存储
对检验合格的原材料进行分类、标识和妥善存储，防止混用、误用和 损坏。
04
关键施工工艺详解
钢筋连接工艺
01
02
03
钢筋加工
按照设计图纸要求的规格 、型号进行下料，并进行 除锈、调直处理。
钢筋连接
采用机械连接或焊接连接 ，确保连接质量符合规范 要求。
接头检验
对连接完成的钢筋接头进 行外观检查和力学性能试 验，确保接头质量合格。
建筑工程细部节点做法
5. 顺水条宽30，厚根据保温板厚度确定，间距≤400， 用水沥青涂刷防腐处理。
6. 保温板与基层面结合可以用胶水掺水点粘。 7. 挂瓦条规格30×30杉木条，用水沥青涂刷防腐处理，
用镀锌钢钉固定在钢丝砼上。 8. 当屋面坡度>35度时，顺水条宜采用局部膨胀螺栓
固定。
筒瓦施工工艺(3)说明
1. 施工工序依次为：砼结构层－找平层－防水层－保 温层－钢网混凝土保护层 - 座浆－顺瓦条-筒瓦。
施工要求。
4. 找坡层坡度达到设计要求，表面要求加水泥砂浆随 捣随压光。
5. 卷材施工与基层粘结牢固、无起鼓。卷材搭接和翻 边高度符合规范要求，翻边处上口卷材插入砼保护 层或粉刷层内。
6. 出屋面管道及烟气道与屋面交接处作加固处理，防 水按程序同步施工。
7. 刚性防水施工时， 细石砼压实必须随捣随抹光，分 仓缝间距不大于4X5米分设，缝宽20mm，钢筋断 开。 如有地砖时，设置分仓缝可根据地砖模数设置， 要求分仓缝同地砖缝对齐留设，分仓缝处地砖缝宽 度同大面一致，缝内填油膏或打胶收头。
2. 屋面基层找平层平整度不超过1cm,施工时确保阴脊 与阳脊、檐口与屋脊拉通线。
3. 基层找平面用铁板压光。
4. 防水层卷材铺贴从下而上竖向施工，卷材搭接符合 设计和规范要求，粘结牢固，无起鼓或脱开现象。
5. 顺水条宽30，厚度根据保温板厚度确定，间距 ≤400，用水沥青涂刷防腐处理。
6. 保温板与基层面结合可以用胶水掺水点粘。 7. 挂瓦条规格30×30杉木条，用水沥青涂刷防腐处理，
步骤（二） 砖胎模完成后,
进行第二次防水 施工。
地下室“高低跨”剪力墙防水做法
步骤（三）: 第二次底板砼浇筑
完成后,形成完整防水 体系。
非固化橡胶沥青防水涂料与自粘聚合物改性沥青防水卷材复合施工工艺(1)(1)

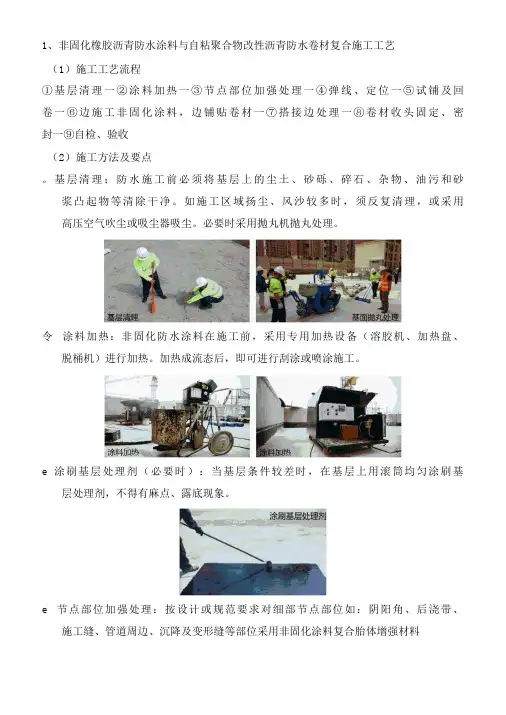

1、非固化橡胶沥青防水涂料与自粘聚合物改性沥青防水卷材复合施工工艺（1）施工工艺流程①基层清理一②涂料加热一③节点部位加强处理一④弹线、定位一⑤试铺及回卷一⑥边施工非固化涂料，边铺贴卷材一⑦搭接边处理一⑧卷材收头固定、密封一⑨自检、验收（2）施工方法及要点。
基层清理：防水施工前必须将基层上的尘土、砂砾、碎石、杂物、油污和砂浆凸起物等清除干净。
如施工区域扬尘、风沙较多时，须反复清理，或采用高压空气吹尘或吸尘器吸尘。
必要时采用抛丸机抛丸处理。
令涂料加热：非固化防水涂料在施工前，采用专用加热设备（溶胶机、加热盘、脱桶机）进行加热。
加热成流态后，即可进行刮涂或喷涂施工。
e涂刷基层处理剂（必要时）：当基层条件较差时，在基层上用滚筒均匀涂刷基层处理剂，不得有麻点、露底现象。
e 节点部位加强处理：按设计或规范要求对细部节点部位如：阴阳角、后浇带、施工缝、管道周边、沉降及变形缝等部位采用非固化涂料复合胎体增强材料（玻纤网格布）进行加强，加强层宽度应不小于500mm。
令定位、弹线：在基层上依据工作面的情况，依次弹出控制线后，先将卷材试铺就位对齐控制线，按需要形状正确裁剪后，方可实际铺贴，以保证卷材铺贴顺.直。
试铺及回卷：根据已弹好的基准线将卷材展开，确定卷材铺贴位置后由两端向中间回卷。
试铺时保证横向搭接缝（短边搭接缝）之间至少错开500mm。
卷材横、纵向搭接宽度应满足规范和标准要求。
边施工非固化涂料，边铺贴卷材：将加热完成的非固化橡胶涂料，按照弹线范围进行涂刮，涂刮厚度应均匀，不得露底，边涂刮非固化橡胶涂料的同时,边向前铺贴卷材。
涂刮应均匀平整，不能有多出或遗漏。
涂料涂刮及卷材铺贴完成后及时压实，再用大型压辐排出粘结层的空气。
要求卷材铺贴平整、顺直、无折皱。
令机械喷涂非固化防水涂料：扭开机器电源开关，观察散热风扇是否正常工作。
开机步骤及施工方法同上节。
喷涂完成后，铺贴已经喷涂好非固化涂料的范围内的防水卷材，铺贴的部位应压实，再用大型压辐排出粘结层的空气。
SBC防水卷材施工工艺
SBC防水卷材施工工艺一、施工准备1、施工前应认真审核图纸，了解施工部位的结构特点，明确设计要求。
2、施工现场应平整、清洁，无尖锐物体及明水。
3、防水卷材、胶粘剂、基层处理剂等材料应符合规范要求，并应按规定的储存、运输、使用等要求执行。
4、准备好必要的机具和工具，如搅拌器、刷子、压实机械、切割机等。
二、基层处理1、基层表面应平整、坚实，无浮灰、油渍、明水等污物。
2、对于起砂、起皮等缺陷，应进行修补。
修补时，应采用与原基层相同的材料或具有良好相容性的修补材料。
3、基层表面应清洁，无灰尘、油渍和其他污染物。
三、防水卷材施工1、按规范要求选择合适的防水卷材，并检查其质量合格证明文件和性能检测报告。
2、防水卷材应按规范要求进行裁剪和拼接。
拼接处应采用热熔或胶粘等方法连接牢固。
3、防水卷材应在基层表面干燥的情况下进行施工。
4、对于有搭接要求的防水卷材，应保证搭接宽度和粘贴质量符合规范要求。
5、在防水卷材施工完成后，应及时进行保护层的施工，以防止损坏和污染。
四、附加层施工1、在阴阳角、管道根部等部位，应设置附加层以增强防水性能。
附加层材料应与防水卷材具有相同的材质和性能指标。
2、附加层应按规范要求进行施工，保证粘贴牢固、无气泡、无空鼓等缺陷。
五、质量检验与验收1、防水卷材的质量检验应符合规范要求，并应提供相应的质量合格证明文件和性能检测报告。
2、防水卷材的搭接宽度和粘贴质量应符合规范要求，不得有气泡、空鼓等现象。
3、防水卷材的收头应固定牢固，不得有翘边、鼓包等现象。
4、防水卷材的施工质量验收应符合规范要求，合格后方可进行下一道工序的施工。
卷材防水施工工艺一、工艺流程基层清理→涂刷基层处理剂→铺贴卷材附加层→铺贴卷材→热熔封边→蓄水试验→保护层二、施工工艺1、基层清理：施工前将验收合格的基层表面尘土、杂物清理干净。
2、涂刷基层处理剂：在基层表面满刷一道用汽油稀释的氯丁橡胶沥青胶粘剂，涂刷应均匀，不透底。
3、铺贴卷材附加层：管根、阴阳角等处先铺贴一层卷材附加层，平面和立面各1层。
防水卷材施工技术交底
（5）防水层施工完毕后应尽快组织验收，及时隐蔽，不宜长时间暴晒。
（6）当卷材在立面施工且片幅较大时，可在边角部位辅以适当的固定措施。
（7）施工中卷材部位受到污染，可用干净的湿布清洁卷材等。
（8）室外气温5℃以下、雨雪天气及5级以上大风时，不得施工。
（3）防水层施工完毕后，不能在防水层上开洞或钻孔安装机器设备。如不得已必须在防水层上开洞、钻孔的，应先做好记录，并安排修补。在施工过程中，如发现防水层遭到破损，应尽快组织维修。
（4）在防水层的施工过程中，施工人员须穿软底鞋，严禁穿带钉子或尖锐突出的鞋进行现场，以免破坏防水层。
（5）施工过程中质检员应随时、有序的进行质量检查，如发现有破损、扎坏的地方要及时组织人员进行正确、可靠的修补，避免隐患的产生。
阴阳角
2.2.5.2穿墙孔处理，用热熔型密封膏作密封防水处理后，周边各加宽250mm防水卷材防水层。
2.2.5.3底板后浇带防水采用高分子防水卷材，阴阳角设防水加强层，中埋式止水钢板-300*3折形钢板。
三、验收标准及方法
3.1、主控项目
（1）所用材料及主要配套材料必须符合设计、规范要求和合同约定。
（3）基层表面已清理干净，并基本平整，无明显突出部位。
（4）基面阴阳转角抹成圆弧形，阴角最小半径50mm，阳角最小半径20mm。
（5）施工时基面无明水，如有积水部位，则扫除积水后即可施工。
（6）地下室侧墙卷材施工时，原则上竖向不允许出现搭接，特殊情况必须搭接时，应有专项防脱落措施。
二、施工工艺
2.1、工艺流程
交底内容
一、施工准备
1.1、材料要求
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
节点细部处理应按规范要求,对节点部位进行加强处理,如管根边、阴阳角、变形缝、落水口等做加强层处理；管根边用水泥砂浆填实，后浇带设避拉加强层
江苏
顺
屋面防水施工方块
3
管根边先在管根部做水泥砂浆填实处理，再裁取一块面积略大于管根的基面圆表面积的圆形卷材片，圆形卷材片中心剪出与管径大小相同的圆型刀口做附加层，，
在大面铺贴后，于管根处用管箍箍紧，管箍上部卷材与管壁的接口和管部位再做水泥砂浆填实处理，如下图
: （3）卷材铺按水泥：水=2:1（重量比）。
先按比例将水倒入原已备好的拌浆桶（桶的容量工具准备），再将水泥放入水中，然后加入聚合物建筑胶（保水剂），用电动搅拌机进行搅拌，搅拌时间分钟以上。
根据施工现场状况，进行合理定位，确定卷材铺贴方向。
屋面依循流水方向从低往高进行卷材试铺；地下室卷材铺贴方向据现场空间而定。
卷材试铺后，先将要铺贴的卷材剪好，反铺于基面上(即
是底部隔离纸朝上，撕剥去卷材隔离纸。
其厚度视基层平整情况而定（一般2～3mm厚），刮涂时应注意压实、抹平。
在阴角处，应抹成半径为50mm以上的圆角。
刮涂水泥素浆的宽度比卷材的长、短边宜各宽出100mm，并在刮涂过程中注意保证平整度。
④将卷材对准基准线试铺，在约5m长处用裁纸刀将隔离纸轻轻划开注意不要划伤卷材，将未铺开卷材隔离纸从背面缓缓撕开，同时将未铺开卷材沿基准线慢慢向前推铺。
边撕隔离纸边铺贴。
铺贴好后再将前面试铺的卷材卷回，依上述方法同样粘贴在基层上。
⑤待卷材铺贴完成后，用木抹子、橡胶板或辊筒等从中间向两边刮压并排出空气，使卷材充分满粘于基面上。
搭接铺贴下一幅卷材时将位于下层的卷材搭接部位的隔离纸揭起，将上层卷材对准搭接控制线平整粘贴在下层卷材上，刮压排出空气，充分满粘。
（4）搭接封边、收头密封直接将上下卷材搭接处的隔离膜撕开，搭接边刮涂（大面积涂刮水泥素浆时同时施工）水泥素浆胶搭接在一起，直接用水泥素浆封口长、短边搭接宽度：屋面不小于60㎜。
晾放24小时至48小时（具体时间视环境温度而定，一般情况下，温度愈高所需时间愈短）。
高温天气下，防水层应防止暴晒，可用遮阳布或其他物品遮盖。
检查所有卷材面有无撕裂、刺穿、气情况，维修时将缺陷部位清理干净，并严格按缺陷部位尺重新再铺贴卷材，边缝用密封膏封边处理。
