如何在论文中画出漂亮的插图？
论文插图配色方案
论文插图配色方案1. 引言插图在学术论文中起着非常重要的作用，能够帮助读者更好地理解和接受论文中的内容。
除了插图的内容和质量外，插图的配色方案也是影响插图品质的重要因素之一。
本文将介绍一些论文插图的配色方案，帮助作者选择适合的颜色搭配，以提升插图的视觉效果和阅读体验。
2. 配色原则选择合适的配色方案需要考虑以下几个原则：2.1 色彩搭配不同的颜色搭配能够传达不同的情感和信息。
一般来说，色彩搭配应该符合以下原则：•对比度：选择高对比度的颜色，以提升插图的可读性和可辨识性；•协调性：选择颜色间相互协调的组合，避免过于突兀的颜色转换；•一致性：整个论文中的插图配色应该保持一致性，以提升整体的视觉效果。
2.2 色彩选取在选择颜色时，应该考虑以下几个因素：•专业性：根据论文研究的专业性和内容，选择符合学科特点的颜色；•视觉吸引力：选择鲜明而吸引人的颜色，以提升插图的视觉效果；•色彩心理学：根据色彩心理学的原理，选择能够激发读者兴趣和情感的颜色。
2.3 配色工具为了帮助作者选择合适的配色方案，可以利用一些在线配色工具，如Adobe Color CC和Coolors等。
这些工具可以提供各种配色方案，包括单色、渐变和补色等。
在选择配色方案时，可以参考这些工具提供的选项，并与论文的风格和主题相匹配。
3. 插图配色示例3.1 研究方法插图在描述研究方法时，插图是一种重要的辅助工具。
下面是一个研究方法插图的配色示例：- 背景颜色：浅蓝色- 线条颜色：深蓝色- 文字颜色：白色3.2 数据分析插图数据分析插图通常需要突出数据的差异和趋势。
下面是一个数据分析插图的配色示例：- 背景颜色：浅灰色- 数据柱颜色：渐变色，从浅绿色到深绿色- 文字颜色：黑色3.3 结果呈现插图结果呈现插图是论文中最重要的部分之一，需要准确传递研究结果。
下面是一个结果呈现插图的配色示例：- 背景颜色：白色- 数据点颜色：红色- 文字颜色：黑色4. 结论插图的配色方案在论文中起着重要的作用，能够提升插图的视觉效果和阅读体验。
如何在学术论文中巧妙插入图片
一篇高质量的学术论文，肯定离不开对插入图片的科学处理。
一般的期刊杂志对图片要求：图片最低分辨率300DPI，部分杂志要求不低于600DPI，点线图及柱状图部分杂志要求达800DPI甚至1200DPI。
期刊杂志要求的分辨率是指原始图片的分辨率，经过Photoshop处理后修改图片的分辨率以达到杂志的要求通常是不可取的。
以下介绍学术论文组图过程中的一些个人经验。
首先我们看一下论文插入图片的分类，大致包括以下2种：1、拍照的图片：一般是彩图，分辨率不低于300DPI.包括显微镜下拍照、扫描仪及摄像机等所拍照片，这一部分照片就是你的第一手资料，所以拍过后可能会无法再重复，因此一定要在最刚开始时就拍成高清的（设置成高分辨率），也就是保证了原始图片的高分辨率，接下来处理图片就会比较方便，免得因为图片质量不行而重复实验。
另外，必要的话，把每张图片拍成TIF和JPG两种格式（以防部分杂志特殊要求）。
2、由数据生成的图：一般是黑白和点线图，分辨率不低于600DPI.主要包括各种点线图、柱状图、饼图和各种统计图等。
在此推荐一款专业作图软件sigmaplot，该软件能满足由数据生成的任何图，且原始图片最高分辨率达到1200DPI，具体操作步骤可以参考软件说明或自己摸索（该作图软件的导入的数据笔者负责学术论文发表与指导叩3110643181通常是原始数据的均数和标准差，除非原始数据没有重复）。
插一句尽量不要用EXCEL作图，因为原始图片分辨率达不到这么高的要求。
由数据生成的图的图片是可重复修改的，因此一定要保存好原始数据，一旦发现图片有任何问题随时可以再修改。
另外我们还可以利用截图软件，你还可以下载一个ACDsee截图软件，该截图软件截图后是不改变图片的分辨率的（很好用），而其他截图软件一般会改变图片分辨率。
截图软件应用比较广泛，再次不再赘述。
1.学术论文插图的种类一是线条图（包括座标图），二是照片图。
图片应有图序和图题一篇文章只有一个图片者也应用序号。
Word中的插图和图表制作方法详解
Word中的插图和图表制作方法详解在日常工作和学习中，我们经常需要使用Word来制作报告、论文、PPT等文档。
而插图和图表的使用不仅可以让文档更加美观，还可以更直观地表达数据和信息。
本文将详细介绍Word中插图和图表的制作方法，帮助读者更好地运用这些功能。
一、插图制作方法插图可以使文档更加生动、形象，让读者一目了然。
Word提供了多种插图方式，下面将分别介绍几种常用的方法。
1. 插入图片在Word中，我们可以通过“插入”选项卡中的“图片”功能来插入图片。
点击“图片”，选择本地文件或者在线图片，即可将图片插入到文档中。
插入后，可以通过拖动调整图片的位置和大小，也可以通过“图片格式”选项卡中的工具对图片进行进一步编辑，如调整亮度、对比度等。
2. 绘制图形Word中的“插入”选项卡中还提供了多种绘制图形的功能，如直线、箭头、矩形、椭圆等。
点击相应的图形，然后在文档中拖动鼠标即可绘制出相应的图形。
绘制完成后，可以通过“形状格式”选项卡中的工具对图形进行进一步编辑，如改变颜色、添加阴影等。
3. 使用SmartArt图形SmartArt图形是Word中非常实用的功能，可以快速创建各种图表和流程图。
点击“插入”选项卡中的“SmartArt”，选择相应的图形样式，然后在弹出的编辑窗口中输入相关文本和数据，即可生成相应的图表。
编辑完成后，可以通过“SmartArt 工具”选项卡中的工具对图表进行样式和布局的调整。
二、图表制作方法图表可以更好地展示数据和信息，帮助读者更直观地理解。
Word提供了多种图表类型，下面将介绍几种常用的方法。
1. 制作柱状图柱状图是最常见的一种图表类型，可以用来比较不同数据的大小。
首先，选中需要制作图表的数据，然后点击“插入”选项卡中的“柱状图”功能，选择合适的样式即可生成柱状图。
生成后，可以通过“图表工具”选项卡中的工具对图表进行进一步编辑，如添加标题、调整颜色等。
2. 制作折线图折线图可以用来显示数据的趋势和变化。
论文中插图类型及其设计方法(制作技巧)
1、插图的作用和特点 插图与文字都是论文中传播信息的重要手段，二者相互补充而不能彼此取代。
插图可以配合论文的内容，补充文字或数学式等所不能表达清楚的问题，有助于节约、活跃和美化版面，使读者阅读论文时有赏心悦目之感，提高读者的阅读兴趣和效率。
1.插图的作用 具体而言，论文中插图的作用可以体现在以下方面。
1)适应和满足文字表达的需要 论文中的科学概念、事实或数据关系，很多都具有抽象的特点，单靠文字表达，不仅难以说清楚，而且篇幅冗长。
这时，用插图来表达就容易或方便多了，能给人一目了然之感。
例如，对于设备、线路和模型等的表达，若不辅以插图，就无法准确、全面、方便地表达和传递信息。
对产品研发、设计和加工流程的表述，单纯依靠文字也是无法或难尽人意的，因为整个过程包括从调查、研发、设计、原料供应到采购、加工、装配、测试等多个环节，加工过程中还可能需要采用多种不同设备、不同工艺条件和不同工艺参数，经过一系列工艺步骤才能最终加工出所期望的产品。
对这个过程，用文字表述可能需要大量篇幅，而且还难以达到直观、简洁和清晰的效果。
如果改用设备图、流程图之类的插图来表达，既直观简洁、形象生动，又节省篇幅、美化版面。
2)表征和佐证材料的真实性 内容的真实性是论文说服力的基本前提。
在论文撰写时，经常会遇到需要表述真实性、客观性、原发性、原始状态的情况，借助相应的插图，可以起到表征和佐证材料真实性的效果。
例如，以插图方式表征仪器仪表、设备结构、产品外貌、原始记录、现场照片、软件界面、运行结果输出、测试结果分析等，可以给人以感性认识，不仅起到表征内容的作用，而且起着记载和佐证作用，增强论文表述的说服力。
3)美化版面和提高论文的可读性 插图既是内容表征的需要，又是提高可读性、追求美感的需要。
插图在调节表达氛围、美化语言环境、加深阅读印象、增强表达力度等方面有着显而易见的功效。
从美学角度看，插图与文字被安排在同一视面上进行编排，可使版面错落有致、起伏多变，避免了单纯文字版面的拥塞。
「简单粗暴」画出高大上的论文配图
「简单粗暴」画出高大上的论文配图
好论文更需好配图。
今天为大家例解一款简单粗暴却能绘出高端大气上档次的科研示意图软件——Inkscape。
废话不说，先奉上要临摹的原图：
☞ /content/25/5/904
下面就开始用 Inkscape 把它简单粗暴的弄出来。
1. 打开软件，利用【贝塞尔曲线】和【圆圈】工具大致确定图像比例位置。
2. 画出基本细胞轮廓（F2 逐点编辑），右键对「颜色和填充」属性进行修改，利用渐变编辑高光。
3.复制细胞轮廓，修改「填充」、「笔廓」、「模糊」等属性做出阴影。
按 Shift 同时选中细胞、核、阴影，「群组」为一个单位。
哈哈，然后就不停的 copy-paste。
4.学会前面的技巧，画单核巨噬——PIECE OF CAKE。
5.画出方框和圆，通过求「差集」「并集」得到SR 受体轮廓，再用【F2 节点编辑】进一步修正，将其缩小后移至靶点。
「视图」可显示网格。
6.不规则的细胞都画完了，球型的 LDL 无须废话，控制好渐变即可。
用【铅笔工具】画出箭头的线条，并通过「笔廓风格」栏加上箭头。
7.添加文字。
通过「文件—文档」属性调节页面大小。
8. 更上一层楼，用已绘制的辅助曲线和【贝塞尔曲线】工具添加背景。
9.最后审校修改，文件—另存为png 格式（或导出位图）。
Inkscape 文件保存为 svg 格式方便后期修改。
大功告成，就是这么任性。

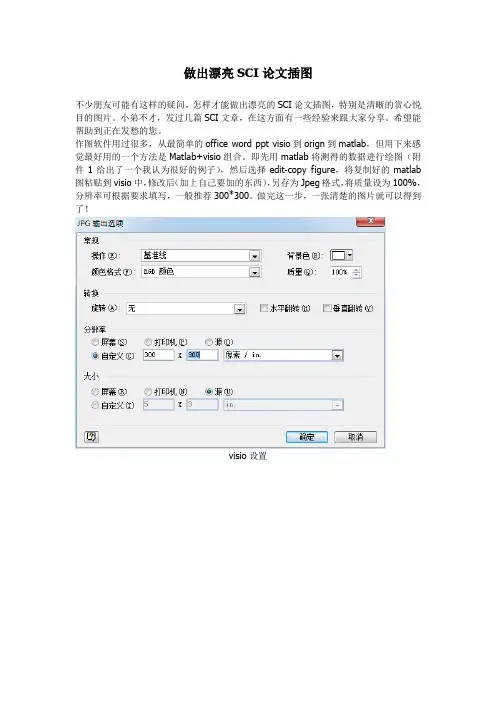

做出漂亮SCI论文插图
做出漂亮SCI论文插图不少朋友可能有这样的疑问，怎样才能做出漂亮的SCI论文插图，特别是清晰的赏心悦目的图片。
小弟不才，发过几篇SCI文章，在这方面有一些经验来跟大家分享。
希望能帮助到正在发愁的您。
作图软件用过很多，从最简单的office word ppt visio到orign到matlab，但用下来感觉最好用的一个方法是Matlab+visio组合。
即先用matlab将测得的数据进行绘图（附件1给出了一个我认为很好的例子），然后选择edit-copy figure，将复制好的matlab 图粘贴到visio中，修改后（加上自己要加的东西），另存为Jpeg格式，将质量设为100%，分辨率可根据要求填写，一般推荐300*300。
做完这一步，一张清楚的图片就可以得到了！visio设置matlab文件效果文章的图片是显示结果最为直观的方式，有时候写文章光顾着文字上的修饰，却忘记了在图片上下功夫。
目前很多SCI杂志都要求至少300DPI以上的图片，实际上，一篇好的文章是图文并茂的。
一张清晰、直观、表达正确的图片会让文章显得更加优美、舒服，更有说服力。
胜过一大段文字描述。
文章里面经常出现的图有原理图、流程图、系统框图、实验结果图、照片等。
不同类型的图，用合适的工具可以达到事半功倍的效果。
笔者用的比较顺手的工具有以下几种。
方法/步骤（1）Powerpoint/Visio。
这两个都是微软的软件。
做框图的话，Visio 是最适合的。
但是因为它不是office 的基本软件，大部分电脑都没有安装。
这个时候可以用Powerpoint 来代替。
（2）Origin。
这是OriginLab 公司推出的数据分析和制图软件。
简单易学，功能强大，可以很轻松就可以做出专家级的图片。
生成的图像可以导出为bmp、eps、pdf、png、jepg等十余种文件格式。
非常适合用来画曲线，曲面等数值结果。
（3）MA TLAB。
这是一个航母级的软件。
如何在论文中画出漂亮的插图
如何在论文中画出漂亮的插图？很多人似乎觉得latex 的画图代码量很大，是的，我这里贴的这些图的代码量确实很大，但是，你要和其它画图方式相比较的话，总得找一样的例子吧，下面我给一个很简单的例子来比较一下用latex 的pgfplots 画图和用python 的matplotlib 来画图的代码。
首先是matplotlib 的。
import numpy as npimport matplotlib.pyplot as pltx = np.linspace(0, 10)line, = plt.plot(x, np.sin(x), '--', linewidth=2)dashes = [10, 5, 100, 5] # 10 points on, 5 off, 100 on, 5 offline.set_dashes(dashes)plt.show()接着是pgfplots 的。
\documentclass{article}\usepackage{pgfplots}\begin{document}\begin{ti kzpicture}\begin{axis}\addplot [dash pattern=on 10 off 5 on 100 off 5, domain=0:10, samples=100, very thick, blue]{sin(deg(x))};\end{axis}\end{tikzpicture}\end{document}看，代码量没什么太大差距吧。
其实，除了代码量以外还有一个很重要的问题需要考虑，就是学习曲线。
是的，在这个latex 的学习曲线很陡峭已经几乎被公认的年代里，我居然会说我们可以来比一下学习曲线。
latex 的这个pgfplots 真的很难学吗？下面我们来看一下上面给的这两段代码吧，我想说的其实是，latex 的这段画图代码对于初学者来说，可读性会比python 更好，因为你不用看文档就能够大致猜到latex 代码的含义。
科研干货-SCI论文中插图的规范表达,避免踩雷!
科研干货 SCI论文中插图的规范表达，避免踩雷！实验数据是科研文章中十分重要的部分，是文章观点最直接的证明，也是审稿人和读者最关注的部分。
规范、美观的实验数据表达会让人眼前一亮，很好地完成说明文章观点的任务。
本文将主要针对实验数据的绘图，阐述这类论文插图表达的规范性。
一、插图的组成科技论文中的插图，最主要的类型是数据信息图，主要用以描述数据的信息和趋势，包括点线图、柱状图、饼状图等。
数据图的主要构成部分由图1表示：以上部分是数据图的必要组成部分，它们往往都是不可或缺的。
除了数据图以外，论文的插图还包括照片、流程图、示意图等类型。
二、插图的清晰度与尺寸不同期刊对论文插图的要求不同，但是基本的要求往往是一致的，即要求图的清晰度足够。
作者在投稿前应仔细对照期刊的Guides for authors，对于不符合期刊要求的图应作出相应的修改。
此外，插入论文的图应保持纵横比，防止对图片进行横向拉伸和纵向拉伸，从而导致图形失真，如图2所示：图2 横向拉伸导致图形失真对于摘要图（Graphic abstract）的尺寸，很多期刊都会给出详细的规定，而对于论文插图的尺寸，期刊往往不会严格限定。
但是为了插图的阅读性，以及为了版面的利用率，作者需要特别注意图的尺寸问题。
关于插图的尺寸问题，其实就是掌握好三者的比例：图框、图线、文字。
三者的比例需要适中，如果比例不协调就会造成图片的不规范和不美观。
图3 图框的尺寸过大因为图框选择得过大，所以导致图中的文字和图线都显得较小，读不便和版面的浪费。
图4 误差棒超过图框所示，由于尺寸选择的不合理，导致图线的误差棒超过了图框。
三、图线数据图线是论文插图最核心的部分，是对数据的直接表达。
关于论文图线绘制的规范性，主要有以下需要注意的地方。
对于点线图来说，各个数据点之间的连接需要使用直线，在不少论文中对于数据点的连接采用的是平滑曲线，如图5所示。
平滑曲线过度预测了数据的走向规律，提供了超出实测数据的信息，应避免使用。
制作漂亮的Word文档插图指南
制作漂亮的Word文档插图指南在现代办公环境中，Word文档是我们最常用的工作工具之一。
然而，很多人在制作Word文档时，经常忽略了插图的重要性。
插图可以使文档更加生动、吸引人，同时也能更好地传达信息。
本文将为大家分享一些制作漂亮的Word文档插图的指南，帮助大家提升文档的质量和美观度。
首先，选择合适的插图类型。
在Word中，我们可以使用图片、图表、形状等多种插图类型。
根据文档的内容和目的，选择最合适的插图类型是非常重要的。
如果要展示数据或趋势，图表是最好的选择；如果需要突出某个重点或概念，形状可以帮助我们实现；而图片则可以让文档更加生动有趣。
因此，在选择插图类型时，要根据具体情况进行判断，确保插图能够更好地传达信息。
其次，注意插图的布局和排版。
一个好的插图布局可以使文档更加整洁、易读。
首先，要确保插图与文本之间有足够的间距，避免过于拥挤。
其次，插图的位置应该与相关文本相符，以便读者更好地理解。
如果插图是用来解释某个概念或过程，可以将其放在相关文本的旁边；如果插图是用来装饰文档或引起读者的注意，可以将其放在文档的开头或结尾。
此外，要注意插图的大小和比例，确保插图清晰可见，不失真。
第三，选择适合的配色方案。
插图的配色方案直接影响到文档的整体风格和美观度。
在选择配色方案时，要考虑文档的主题和目的。
如果文档是正式的报告或商务文档，可以选择简洁、低调的配色方案，如黑白灰；如果文档是用来宣传或展示产品，可以选择鲜明、活泼的配色方案，如红黄蓝。
此外，要确保插图的配色与文档的整体风格相符，避免过于突兀或不协调。
最后，注意插图的质量和版权。
一个好的插图应该是高质量的，清晰可见，不失真。
在选择插图时，要尽量使用高清晰度的图片或矢量图，避免使用模糊或像素化的图片。
此外，要注意插图的版权问题，确保使用合法、授权的图片。
可以通过购买正版图片或使用免费的版权图片网站来获取高质量的插图。
总之，制作漂亮的Word文档插图需要注意插图类型的选择、布局和排版的合理安排、配色方案的选择以及插图质量和版权的保证。
怎么在论文中画出漂亮的插图？
普通的毕业流程图，用Microsoft Office Visio，我的毕业设计论文用的Microsoft Office Visio 2003，还不错~~图片的范例如下VISIO2003中文版下载网址：/s/1eQHAccaVISIO2003基础教程：/s/1ntAAjOl复杂的我用visio画的强烈推荐 Python 的绘图模块matplotlib: python plotting。
画出来的图真的是高端大气上档次，低调奢华有内涵~ 适用于从 2D 到 3D，从标量到矢量的各种绘图。
能够保存成从 eps, pdf 到 svg, png, jpg 的多种格式。
并且 Matplotlib 的绘图函数基本上都与 Matlab 的绘图函数名字都差不多，迁移的学习成本比较低。
开源免费。
如图所示（题目描述中的图在最后）：（以下图片均引用自Thumbnail gallery）像这种普通的函数图象：以及这种 Scatter 图（中文不知道该怎么说…）：plt.fill(x,y1,'b',x,y2,'r',alpha=0.3)精致的曲线，半透明的配色。
都显出你那高贵冷艳的X格，最重要的是只需一行代码就能搞定。
从此以后再也不用忍受 Matlab以及GNUPlot 中那蛋疼的配色了。
想画 3D 数据？没有问题 (不过用 mayavi 可能更方便一些)：ax.plot_surface(X,Y,Z,rstride=8,cstride=8,alpha=0.3)cset=ax.contourf(X,Y,Z,zdir='z',offset=-100, cmap=cm.coolwarm)cset=ax.contourf(X,Y,Z,zdir='x', offset=-40,cmap=cm.coolwarm)cset=ax.contourf(X,Y,Z, zdir='y',offset=40,cmap=cm.coolwarm)四行代码你就能拥有（后三行是画坐标平面上的等高线，严格的额说还是一行）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何在论文中画出漂亮的插图？
导语：
论文的优劣程度，牵扯到学习是否能顺利毕业。
因此从论文的文本内容到插图内容，都需要十分重视。
你知道论文里的插图是怎么制作的呢？其实，只需选用一款专业的绘图软件就能做到这一点！
如何在论文中画出漂亮的插图？
论文中专业的插图肯定都不是毕业生自己用PS或是office画的，这里推荐一款综合性的绘图软件——亿图图示。
软件可以绘制工业图、工程图、实验图、数据库、散点图、气泡图等，软件还有10000+专业的图形符号素材以及模板可以使用，配色都十分养眼，不妨试试~
立即获取绘图软件：/download-edrawmax.php
亿图图示软件特色：
1、丰富的模板例子：亿图图示支持超过200种图表绘制，轻松绘完各类图形。
2、专业的图表软件：不仅可以绘制普通图形，还可以绘制组织结构图、思维导图、网络图等。
3、值得信赖的产品：超过六百万次的下载，用户遍布全世界。
4、支持在线分享，生成的网页链接可以在不同的用户终端进行查看。
5、可以使用软件轻松绘制箭头、图框，让办公效率无限提升。
仅需3步教你在论文中快速画出漂亮的插图
1、打开软件，在新建预定义模板和例子中，选择“科学”，然后就可以看到许多设计精美的模板，可以直接双击喜欢的模板开始绘图，也可以使用例子中的图例快速制图。
2、进入画布后，打开左侧的符号库，可以找到许多专业的用于科学研究的绘制符号，选择需要的符号直接拖曳到画布中即可使用。
每个符号下方都有相对应的注释，完全不用担心符号太多而分不清的问题。
（PS：软件所提供的所有符号均为矢量图）
3、画好之后，我们还需要将论文插图清晰的导出才行，点击菜单栏上的文件进入软件初始页面，选择“导出&发送”，再选择需要保存的格式即可。
一般的论
文中常用的图片格式有bmp、tiff、wmf、pdf、jpg等，亿图图示除了支持上述这几种图片格式外，还支持导出为ps、eps、word以及visio等等。
示例1：
示例2：
获取更多绘图软件使用攻略：/software/。
