去应力退火
2cr13去应力退火温度
2cr13去应力退火温度
摘要：
1.2Cr13 不锈钢简介
2.去应力退火的概念
3.2Cr13 去应力退火温度的确定
4.去应力退火对2Cr13 不锈钢性能的影响
5.总结
正文：
2Cr13 不锈钢是一种广泛应用于工业领域的合金结构钢，具有良好的耐腐蚀性、耐磨性和可加工性。
在生产过程中，为了改善其性能，需要对其进行去应力退火处理。
去应力退火是一种热处理工艺，通过加热和冷却过程，消除材料内部的应力，提高材料的塑性和韧性。
确定2Cr13 去应力退火温度是关键的一步。
一般来说，退火温度的选择需要根据材料的化学成分、硬度和使用要求来确定。
在实际生产中，通常采用试验法来确定最佳退火温度。
退火温度的过高或过低都会影响材料的性能，如硬度、韧性、塑性等。
去应力退火对2Cr13 不锈钢性能的影响主要表现在以下几个方面：
1.降低硬度：退火过程中，部分马氏体转变为回火马氏体，使得硬度降低，提高材料的可加工性。
2.提高韧性：去应力退火可以降低材料的内部应力，减少断裂的可能性，从而提高其韧性。
3.改善塑性：退火后的2Cr13 不锈钢具有较好的塑性，有利于后续的冷加工成型。
4.消除内应力：经过去应力退火处理，可以消除材料内部的应力，避免在使用过程中因应力集中而导致的断裂。
总之，2Cr13 去应力退火温度的选择对材料的性能具有重要影响。
合理地选择退火温度，可以提高材料的性能，满足实际生产需求。
去应力退火过程中位错运动

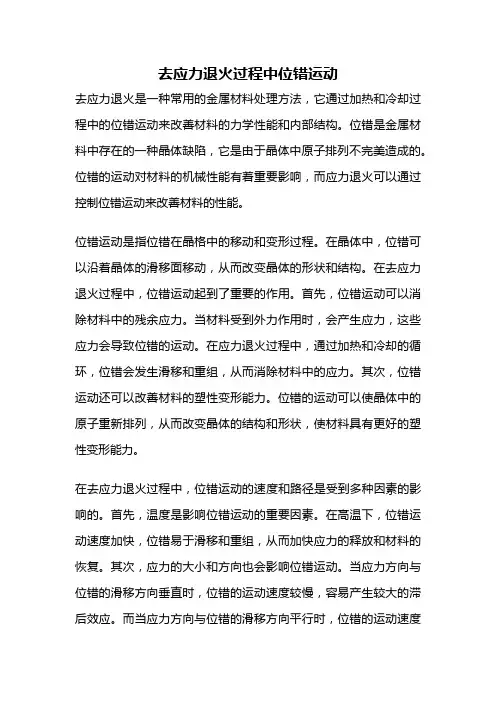

去应力退火过程中位错运动去应力退火是一种常用的金属材料处理方法，它通过加热和冷却过程中的位错运动来改善材料的力学性能和内部结构。
位错是金属材料中存在的一种晶体缺陷，它是由于晶体中原子排列不完美造成的。
位错的运动对材料的机械性能有着重要影响，而应力退火可以通过控制位错运动来改善材料的性能。
位错运动是指位错在晶格中的移动和变形过程。
在晶体中，位错可以沿着晶体的滑移面移动，从而改变晶体的形状和结构。
在去应力退火过程中，位错运动起到了重要的作用。
首先，位错运动可以消除材料中的残余应力。
当材料受到外力作用时，会产生应力，这些应力会导致位错的运动。
在应力退火过程中，通过加热和冷却的循环，位错会发生滑移和重组，从而消除材料中的应力。
其次，位错运动还可以改善材料的塑性变形能力。
位错的运动可以使晶体中的原子重新排列，从而改变晶体的结构和形状，使材料具有更好的塑性变形能力。
在去应力退火过程中，位错运动的速度和路径是受到多种因素的影响的。
首先，温度是影响位错运动的重要因素。
在高温下，位错运动速度加快，位错易于滑移和重组，从而加快应力的释放和材料的恢复。
其次，应力的大小和方向也会影响位错运动。
当应力方向与位错的滑移方向垂直时，位错的运动速度较慢，容易产生较大的滞后效应。
而当应力方向与位错的滑移方向平行时，位错的运动速度较快，容易产生位错重组和材料的恢复。
此外，材料的晶体结构和成分也会影响位错运动。
不同的晶体结构和成分会导致位错的运动路径和速度的差异，从而影响材料的力学性能和应力退火的效果。
在实际应用中，去应力退火是一种常用的金属材料处理方法。
通过去应力退火，可以改善材料的力学性能，提高材料的塑性变形能力和抗拉强度。
去应力退火还可以改善材料的内部结构，减少晶体缺陷和杂质的影响，提高材料的耐腐蚀性和疲劳性能。
因此，去应力退火在金属加工和制造领域具有广泛的应用前景。
位错运动是去应力退火过程中的重要现象，它通过滑移和重组来改善材料的力学性能和内部结构。
热处理-消除应力退火
其他消除应力的办法Hale Waihona Puke 焊接过程中其他消除应力的办法
预热和缓冷，低碳钢100℃左右，中碳钢200~250℃； 捶打和锻冶：锤击时必须注意选择合适的温度范围。有些金属在 一定温度范围内强度很小，有些金属则具有脆性。例如铝温度升 温到400~500℃，强度基本丧失，青铜铸件在温度550~650℃，强 度变的很小。钢材在200~500℃时有蓝脆性，也不能进行锤击。 含磷高的钢铁材料，冷态锤击也易产生裂纹。一般钢材材料，温 度在800℃时锤击效果较好。锤击时尽可能的锤击焊缝的横向， 使焊缝金属尽量横向延展。并且锤击要稠密、轻快而均匀。
消除应力热处理
去应力退火
结构件组—王启升
目 录
Part 1 退火的定义 Part 2 去应力退火工艺曲线
Part 3 去应力退火流程
Part 4 去应力退火过程中应注意的问题
Part 5 焊接过程中其他消除应力的办法
退火的定义
PART1 退火的定义
退火：是将工件加热到适当温度，根据材料和工件尺 寸采用不同的保温时间，然后进行缓慢冷却， 目的是使金属内部组织达到或接近平衡状态， 获得良好的工艺性能和使用性能。常见退火工 艺有再结晶退火、去应力退火、球化退火、完 全退火等。
热处理过程必须采用自动记录；
去应力退火过程中应注意的问题
去应力退火过程中应注意的问题
3. 工件
需热处理工件完成并检查合格后，方可进行热处理； 进行焊后热处理的产品热处理后不得再进行焊接及修补，
否则需重新热处理；物料堆放要规范，必要时要采用工
装进行保护，保证产品在热处理过程中不被损伤；
去应力退火后延伸率标准
去应力退火后延伸率标准

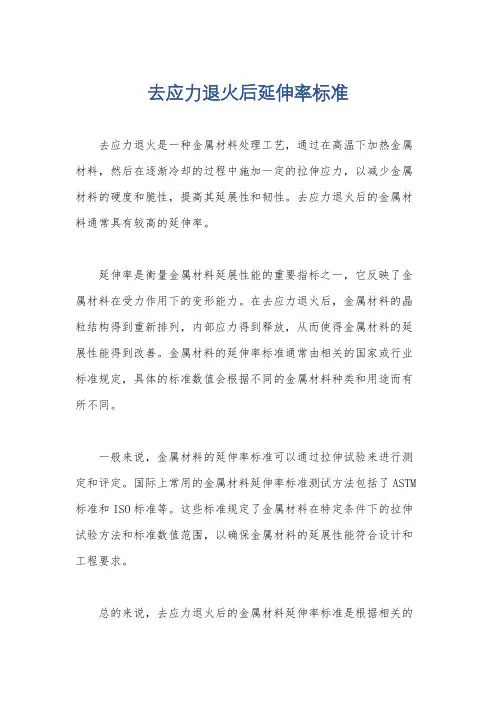

去应力退火是一种金属材料处理工艺，通过在高温下加热金属材料，然后在逐渐冷却的过程中施加一定的拉伸应力，以减少金属材料的硬度和脆性，提高其延展性和韧性。
去应力退火后的金属材料通常具有较高的延伸率。
延伸率是衡量金属材料延展性能的重要指标之一，它反映了金属材料在受力作用下的变形能力。
在去应力退火后，金属材料的晶粒结构得到重新排列，内部应力得到释放，从而使得金属材料的延展性能得到改善。
金属材料的延伸率标准通常由相关的国家或行业标准规定，具体的标准数值会根据不同的金属材料种类和用途而有所不同。
一般来说，金属材料的延伸率标准可以通过拉伸试验来进行测定和评定。
国际上常用的金属材料延伸率标准测试方法包括了ASTM 标准和ISO标准等。
这些标准规定了金属材料在特定条件下的拉伸试验方法和标准数值范围，以确保金属材料的延展性能符合设计和工程要求。
总的来说，去应力退火后的金属材料延伸率标准是根据相关的
国家或行业标准规定的，通过拉伸试验来进行测定和评定，以确保金属材料具有合适的延展性能，从而满足不同工程和制造领域的需求。
冷拉钢去应力退火

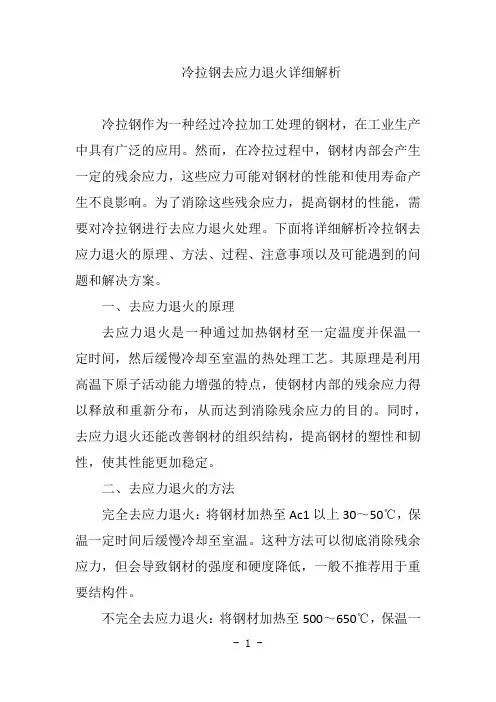

冷拉钢去应力退火详细解析冷拉钢作为一种经过冷拉加工处理的钢材，在工业生产中具有广泛的应用。
然而，在冷拉过程中，钢材内部会产生一定的残余应力，这些应力可能对钢材的性能和使用寿命产生不良影响。
为了消除这些残余应力，提高钢材的性能，需要对冷拉钢进行去应力退火处理。
下面将详细解析冷拉钢去应力退火的原理、方法、过程、注意事项以及可能遇到的问题和解决方案。
一、去应力退火的原理去应力退火是一种通过加热钢材至一定温度并保温一定时间，然后缓慢冷却至室温的热处理工艺。
其原理是利用高温下原子活动能力增强的特点，使钢材内部的残余应力得以释放和重新分布，从而达到消除残余应力的目的。
同时，去应力退火还能改善钢材的组织结构，提高钢材的塑性和韧性，使其性能更加稳定。
二、去应力退火的方法完全去应力退火：将钢材加热至Ac1以上30～50℃，保温一定时间后缓慢冷却至室温。
这种方法可以彻底消除残余应力，但会导致钢材的强度和硬度降低，一般不推荐用于重要结构件。
不完全去应力退火：将钢材加热至500～650℃，保温一定时间后缓慢冷却至室温。
这种方法可以在一定程度上消除残余应力，同时保持钢材的强度和硬度不变，适用于大多数结构件。
三、去应力退火的过程加热：将冷拉钢加热至预定温度，加热速度不宜过快，以避免产生新的应力。
保温：在预定温度下保温一定时间，使钢材内部的原子充分活动，残余应力得以释放和重新分布。
冷却：保温结束后，以缓慢的速度冷却至室温，避免产生新的应力。
四、注意事项去应力退火应在无应力状态下进行，避免在加热和冷却过程中产生新的应力。
加热温度和时间应根据钢材的成分、规格和残余应力的大小进行合理选择。
在加热和冷却过程中，应严格控制加热速度、保温时间和冷却速度，避免产生过大的温差和应力。
去应力退火后，应对钢材进行必要的检测和评价，确保其性能满足使用要求。
五、可能遇到的问题及解决方案加热温度过高或过低：可能导致去应力效果不佳或影响钢材的性能。
应根据钢材的成分和规格选择合适的加热温度。
铝合金去应力退火温度和时间
铝合金去应力退火温度和时间

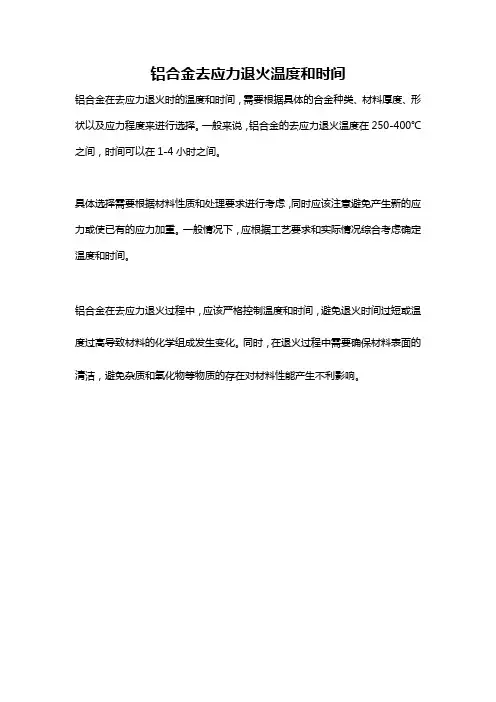

铝合金在去应力退火时的温度和时间，需要根据具体的合金种类、材料厚度、形状以及应力程度来进行选择。
一般来说，铝合金的去应力退火温度在250-400℃之间，时间可以在1-4小时之间。
具体选择需要根据材料性质和处理要求进行考虑，同时应该注意避免产生新的应力或使已有的应力加重。
一般情况下，应根据工艺要求和实际情况综合考虑确定温度和时间。
铝合金在去应力退火过程中，应该严格控制温度和时间，避免退火时间过短或温度过高导致材料的化学组成发生变化。
同时，在退火过程中需要确保材料表面的清洁，避免杂质和氧化物等物质的存在对材料性能产生不利影响。
铝合金去应力退火温度和时间
铝合金去应力退火温度和时间铝合金是一种常用的金属材料，具有较高的强度和耐腐蚀性能。
然而，在加工过程中，铝合金会产生应力，这可能会导致材料在使用过程中产生裂纹或失去一些机械性能。
为了消除这些应力并提高材料的性能，通常会对铝合金进行退火处理。
退火是一种热处理方法，通过加热和冷却来改变材料的结构和性能。
对于铝合金，退火旨在消除内部的应力，并使晶体重新排列，从而使材料具有更好的机械性能和耐腐蚀性。
退火温度和时间是决定退火效果的两个重要参数。
温度是退火过程中最重要的参数之一。
一般来说，铝合金的退火温度通常在材料的再结晶温度以下，但高于材料的回复温度。
回复温度是指材料在加工过程中形成的新晶体的开始形成温度。
退火温度过低可能无法消除应力和改善性能，而退火温度过高可能会引起晶格的异常生长和多晶析出，从而降低材料的强度。
因此，选择合适的退火温度非常重要。
退火时间也是决定退火效果的重要因素。
退火时间需要足够长，以确保应力被完全消除。
一般来说，退火时间较长可以获得更好的效果，但过长的退火时间可能会导致晶粒长大和材料的变形。
因此，在选择退火时间时，需要综合考虑材料的具体情况和要求。
除了温度和时间外，还有一些其他因素也会影响铝合金的退火效果。
例如，退火过程中的冷却速率、退火气氛和退火后的处理方法等。
冷却速率越慢，产生的晶体越大，材料的机械性能越高。
退火气氛可以是真空、氢气或氮气等，在不同的气氛下，材料的性能和特性也会有所不同。
退火后的处理方法包括固溶处理、时效处理和冷变形等，可以通过这些处理方法改善材料的性能。
总之，铝合金的退火温度和时间是决定退火效果的两个关键参数。
合理选择退火温度和时间，可以消除铝合金的应力并提高其性能。
除此之外，还需要考虑其他因素，如冷却速率、退火气氛和后续处理方法等。
通过科学地控制这些参数，可以获得优质的铝合金材料。
弹簧去应力退火工艺
弹簧去应力退火工艺弹簧是一种常见的机械零件，广泛应用于各种机械设备中。
在制造弹簧时，为了提高其弹性和耐久性，需要进行去应力退火处理。
下面将详细介绍弹簧去应力退火工艺。
一、材料准备首先需要准备好制作弹簧所需的材料。
常用的材料有高碳钢丝、不锈钢丝、合金钢丝等。
这些材料需要经过拉拔、酸洗等工序进行加工处理，以达到所需的尺寸和表面质量。
二、制作弹簧在材料准备好之后，就可以开始制作弹簧了。
根据设计图纸确定弹簧的形状和尺寸，并采用相应的加工方法进行加工。
通常采用卷制法、拉伸法或压缩法等方法制作弹簧。
三、去应力处理1.预处理在进行去应力退火之前，需要对制作好的弹簧进行预处理。
首先要对其表面进行清洁和除油处理，以保证其表面光洁度和清洁度。
然后将弹簧放置在退火箱中，在空气中加热到300℃左右，保温1小时左右，使其内部应力逐渐释放。
2.退火处理在预处理完成后，就可以进行去应力退火处理了。
将弹簧放入退火炉中，加热到所需的温度，并保持一定时间。
具体的退火温度和时间要根据材料的性质和弹簧的形状来确定。
通常采用盐浴退火或气氛保护退火等方法进行处理。
3.冷却在进行完去应力退火处理后，需要对弹簧进行冷却。
通常采用自然冷却或水淬等方法进行冷却。
自然冷却速度较慢，但可以避免弹簧产生变形和裂纹；水淬速度较快，但容易引起变形和裂纹。
四、检验在去应力退火处理完成后，需要对弹簧进行检验。
主要检查其尺寸、形状、表面质量和机械性能等方面是否符合要求。
如果发现问题，需要及时调整工艺参数或重新制作。
五、包装最后需要对制作好的弹簧进行包装。
通常采用塑料袋、纸箱或木箱等包装材料进行包装。
在包装过程中，需要注意防止弹簧受到挤压、碰撞和腐蚀等影响。
总结：弹簧去应力退火工艺是制作弹簧的重要工序之一，可以有效地提高弹簧的弹性和耐久性。
在进行该工艺时，需要注意材料准备、制作弹簧、预处理、退火处理、冷却、检验和包装等方面的问题，以确保制作出符合要求的优质弹簧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*
去应力退火
去应力退火是将工件加热到Ac1以下的适当温度，保温一定时间后逐渐缓慢冷却的工艺方法。
其目的是为了去除由于机械加工、变形加工、铸造、锻造、热处理以及焊接后等产生的残余应力。
1. 去应力退火工艺曲线见图1-3。
2. 不同的工件去应力退火工艺参数见表C。
3. 去应力退火的温度，一般应比最后一次回火温度低20~30℃，以免降低硬度及力学性能。
4. 对薄壁工件、易变形的焊接件，退火温度应低于下限。
5. 低温时效用于工件的半加工之后（如粗加工或第一次精加工之后），一般采用较低的温度。
表C 去应力退火工艺及低温时效工艺
类别加热速度
加热温
度
保温
时间
/h
冷却时间
焊接件
≤300℃装炉
≤100~150℃/h
500-550 2-4
炉冷至300℃出炉
空冷
消除加工应力到温装炉400-550 2-4 炉冷或空冷
高精轴套、膛杆
（38CrMoAlA）
≤200℃装炉
≤80℃/h
600-650 10-12
炉冷至200℃出炉
（在350℃以上冷
速≤50℃/h）
精密丝杠（T10）≤200℃装炉550-600 10-12 炉冷至200℃出炉
≤80℃/h（在350℃以上冷
速≤50℃/h）
主轴、一般丝杠
（45、40Cr）
随炉升温550-600 6-8 炉冷至200℃出炉量检具、精密丝杠
（T8、T10、CrMn、GCr15）随炉升温130-180 12-16
空冷（时效最
好在油浴中进行）
创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*。
