土建工程四电接口施工验收标准(终)
高速铁路土建工程四电接口施工验收标准
新建京沪高速铁路土建工程四电接口施工验收标准二○○九年七月目录1车站及路基段接口预留要求 (1)1.1接触网基础预留要求 (1)1.1.1H型钢柱基础 (1)1.1.2钢管支柱基础 (2)1.1.3无拉线下锚支柱基础 (2)1.1.4下锚拉线基础 (3)1.1.5支柱基础与拉线基础施工误差要求 (4)1.1.6钢管硬横跨基础 (4)1.1.7硬横跨基础施工误差要求 (5)1.2电缆槽预留要求 (6)1.3电缆过轨要求 (6)2桥梁接口预留要求 (9)2.1接触网基础预留要求 (9)2.1.1H型钢柱基础 (9)2.1.2下锚拉线基础 (10)2.1.3基础施工误差要求 (11)2.1.4硬横跨基础 (11)2.1.5硬横跨基础施工误差要求 (12)2.2电缆槽预留要求 (13)2.3电缆上桥预留要求 (13)2.3.1电牵电缆上桥 (13)2.3.2通信基站电缆上桥 (14)2.3.3信号中继站电缆上桥 (15)2.3.4电缆上桥槽道预埋要求 (15)2.3.5锯齿槽预留要求 (15)2.3.6高架站电缆过轨及桥下槽道预留： (15)3隧道接口预留要求 (17)3.1预埋槽道说明 (17)3.2预埋槽道要求 (21)3.3电缆槽预留要求 (23)4四电对综合接地预留要求 (24)4.1综合接地系统施工验收注意事项 (24)4.2桥梁区段综合接地预留要求 (25)4.3隧道区段综合接地预留要求 (27)4.4路基区段综合接地预留要求 (29)4.5站场综合接地预留要求 (32)4.5.1路基段站场综合接地预留要求 (32)4.5.2高架站站场综合接地预留要求 (33)4.6接地电阻的测试 (33)4.7接地效果达不到要求时的补救措施 (36)1路基段及地面车站接口预留要求1.1接触网基础预留要求1.1.1H型钢柱基础H型钢柱基础型号、位置符合接触网平面布置图的要求；有碴区段基础中心至线路中心3250mm，无碴区段基础中心至线路中心3150mm（站场除外）。

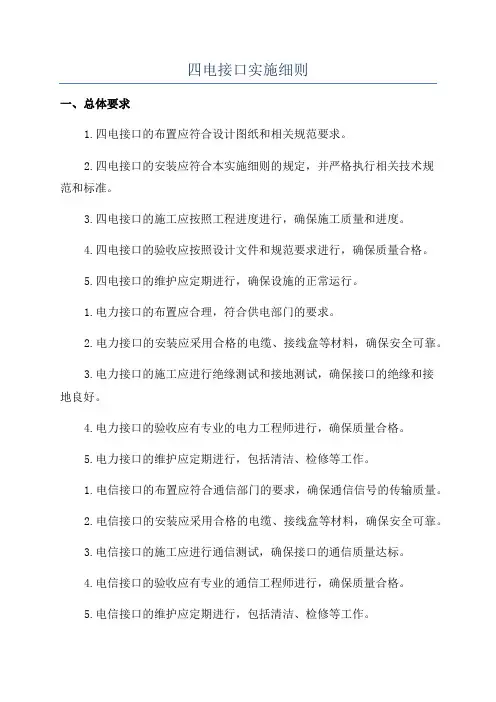

四电接口实施细则
四电接口实施细则一、总体要求1.四电接口的布置应符合设计图纸和相关规范要求。
2.四电接口的安装应符合本实施细则的规定，并严格执行相关技术规范和标准。
3.四电接口的施工应按照工程进度进行，确保施工质量和进度。
4.四电接口的验收应按照设计文件和规范要求进行，确保质量合格。
5.四电接口的维护应定期进行，确保设施的正常运行。
1.电力接口的布置应合理，符合供电部门的要求。
2.电力接口的安装应采用合格的电缆、接线盒等材料，确保安全可靠。
3.电力接口的施工应进行绝缘测试和接地测试，确保接口的绝缘和接地良好。
4.电力接口的验收应有专业的电力工程师进行，确保质量合格。
5.电力接口的维护应定期进行，包括清洁、检修等工作。
1.电信接口的布置应符合通信部门的要求，确保通信信号的传输质量。
2.电信接口的安装应采用合格的电缆、接线盒等材料，确保安全可靠。
3.电信接口的施工应进行通信测试，确保接口的通信质量达标。
4.电信接口的验收应有专业的通信工程师进行，确保质量合格。
5.电信接口的维护应定期进行，包括清洁、检修等工作。
1.广播电视接口的布置应合理，符合广播电视部门的要求。
2.广播电视接口的安装应采用合格的电缆、接线盒等材料，确保信号的传输质量。
3.广播电视接口的施工应进行信号测试，确保接口的信号质量达标。
4.广播电视接口的验收应有专业的广播电视工程师进行，确保质量合格。
5.广播电视接口的维护应定期进行，包括清洁、检修等工作。
1.安防接口的布置应符合相关安防要求，确保安防设备的正常运行。
2.安防接口的安装应采用合格的电缆、接线盒等材料，确保安全可靠。
3.安防接口的施工应进行测试，确保接口的连接正常。
4.安防接口的验收应有专业的安防工程师进行，确保质量合格。
5.安防接口的维护应定期进行，包括清洁、检修等工作。
以上就是四电接口实施细则的详细介绍，包括电力、电信、广播电视和安防四个方面的要求。
这些细则的执行，可以确保四电接口的质量合格，设施的正常运行和设备的安全可靠。
四电接口施工实施细则
四电接口施工实施细则一、前期准备1.确定四电接口施工的具体需求和工作范围，包括电力接口、给排水接口、通信接口和燃气接口。
2.编制四电接口施工方案，明确施工流程和时间计划。
3.确定施工队伍和负责人，并进行岗前培训，确保施工人员具备了解相关规范和操作技能。
4.确定所需施工材料和设备，并进行采购和调配。
二、施工准备1.在施工现场进行标识和围挡，确保安全施工。
2.在施工现场搭建临时供电设施和给排水设施，以保证施工工作的顺利进行。
3.准备施工所需的工具和仪器，进行检查和调试，确保正常运行。
三、电力接口施工1.根据设计方案，进行电力设备的安装和接线工作。
2.进行线路的布置和铺设，确保线路的安全性和可靠性。
3.进行设备的调试和检查，确保设备正常运行。
4.进行电力接口的调试和测试，确保与上级供电系统的接口正常。
四、给排水接口施工1.根据设计方案，进行给排水设备的安装和接管工作。
2.进行管道的布置和铺设，确保管道的安全性和流动性。
3.进行设备的调试和检查，确保设备正常运行。
4.进行给排水接口的调试和测试，确保与上级给排水系统的接口正常。
五、通信接口施工2.进行线路的布置和接入工作，确保线路的通畅和稳定。
3.进行设备的调试和检查，确保设备正常运行。
4.进行通信接口的调试和测试，确保与上级通信系统的接口正常。
六、燃气接口施工1.根据设计方案，进行燃气设备的安装和接管工作。
2.进行管道的布置和连接工作，确保管道的安全性和畅通性。
3.进行设备的调试和检查，确保设备正常运行。
4.进行燃气接口的调试和测试，确保与上级燃气系统的接口正常。
七、施工完成1.对施工过程进行检查和验收，确保施工质量和安全。
2.清理施工现场，将废弃材料和设备进行妥善处理。
3.进行施工总结和总结，总结经验教训。
以上为四电接口施工实施细则，只是一个大致的框架，具体实施细节会因工程的具体要求而有所不同。
在实际施工中，需要根据工程的特点和设计要求，结合相关规范和标准，进行具体的施工操作。
四电接口工程施工方案
四电接口工程施工方案一、前言四电接口工程是指在建筑物或者设施工程建设过程中，对电力、通信、广播电视、照明等四类电气工程进行综合布线和接口设置的工程，是建筑物内部电气系统的重要组成部分。
本文旨在介绍四电接口工程的施工方案，包括施工前的准备工作、施工过程中的各项注意事项和施工后的检验验收等内容。
二、施工前的准备工作1. 项目审批：在施工前，需要进行相关的项目审批工作，包括施工图设计审批、用电报装审批、消防审核审批等。
审批工作全部合格后才能开始施工。
2. 施工组织设计：根据工程的实际情况，制定合理的施工组织设计，确定施工分包单位、施工人员、施工计划等。
3. 施工图纸复核：施工前需要对施工图纸进行仔细的复核，确保施工图纸的准确性和完整性。
4. 施工材料采购：根据施工图纸确定所需的施工材料，逐一下达采购计划，保证施工所需的材料能够及时到位。
5. 施工设备准备：准备好所需的施工机械、工具、仪器等。
6. 安全技术措施：制定安全技术措施和施工安全交底，确保施工过程中的安全。
7. 劳动力组织：组织施工工人，根据实际施工需要招聘合适的人员。
8. 安排施工场地：确定施工场地，确保施工现场的准备工作齐全。
三、施工过程中的注意事项1. 布线施工：根据施工图纸的指示，确定好各类电缆的布线位置和路径。
在布线过程中要注意保持布线的整齐、美观和安全，并做好防火防水等措施。
2. 接地系统施工：接地系统是四电接口工程中非常重要的一部分，施工时要注意接地材料的选择和使用，确保接地系统的导通性和安全性。
3. 管道敷设：通信、电力等管道的敷设要符合相关规范和标准，注意管道的整齐、美观和安全，杜绝交叉布线和混装现象。
4. 电源插座安装：电源插座的安装位置要符合相关规范和标准，安装时要注意安全、稳固、美观，保持插座的正常使用功能。
5. 照明系统安装：照明系统的安装要符合相关规范和标准，保证照明灯具的位置和亮度符合设计要求。
6. 通风系统施工：通风系统的施工要根据实际需要进行设计，管道、风口等设施要符合规范要求。
四电接口施工工艺流程及重点卡控标准
合福铁路闽赣段四电接口
三、接地端子预留
合福铁路闽赣段四电接口
1、接地端子预留位置及要求
1.1简支梁梁上小里程端位于通信信号电缆槽底的接地端子最终表面露出桥梁 面应控制在2mm以下。接地端子应直接浇筑在混凝土结构内，表面与结构面齐 平。接地端子预留位置应符合设计标准。（接地端子设置位置参考《铁路综 合接地系统》通用参考图）梁部一共设置8个桥隧型接地端子，分别为梁部两 侧防撞墙上两个、通信信号电缆槽内两个、声屏障基础上两个、梁体底部两 个。这些接地端子均设置在梁部的小里程端，并且通过梁体结构钢筋可靠连 接。
合福铁路闽赣段四电接口
（3）清除覆盖在槽道上的混凝土。 （4）将槽道固定点处重新填补上发泡填充物，做好后序养护工作的保 护。 3.2.4注意事项 （1）预埋槽道的锚杆与钢筋网片冲突时，不允许切断锚杆。槽道内发 泡填充物在检测试验和接触网安装阶段时方可剔除。 （2）衬砌台车组装前，在衬砌模板上精确定位滑槽固定孔的位置。尽 可能缩小固定孔的尺寸，满足螺栓通过即可。 （3）施工衬砌时准确定位，经常进行校对模板。 （4）当接触网下锚（对应槽道C/D/E/G）位于Ⅱ、Ⅲ级围岩及Ⅳ级围 岩二衬为素混凝土地段时，应对槽道基础进行加强，并确保每根弧形槽 道锚杆与衬砌结构的三肢钢架进行可靠焊接，直形槽道锚杆与三肢钢架 及单层钢筋网进行可靠焊接。 （5）施工完毕台车前进时，立刻对槽道周围混凝土进行清理，确保槽 道内部的清洁，并准确复测位置误差，详实记录。
四电工程土建预留接口检查表
四电工程土建预留接口检查表前言四电工程（指通信、广播电视、计算机网络以及公共安全）的建设需要预留接口，才能保证后续设备的安装和运营。
土建工程中预留接口的设置非常重要，因此在施工前需要进行详细的检查和确认，以确保预留接口符合要求。
本文档提供了四电工程土建预留接口检查表，为施工检查提供方便和指导。
检查表1. 通信预留接口•通信预留接口类型：__________•预留接口数量：__________•预留接口位置：__________•预留接口尺寸：__________•预留接口高度：__________•预留接口深度：__________•预留接口状况：__________2. 广播电视预留接口•广播电视预留接口类型：__________•预留接口数量：__________•预留接口位置：__________•预留接口尺寸：__________•预留接口高度：__________•预留接口深度：__________•预留接口状况：__________3. 计算机网络预留接口•计算机网络预留接口类型：__________•预留接口数量：__________•预留接口位置：__________•预留接口尺寸：__________•预留接口高度：__________•预留接口深度：__________•预留接口状况：__________4. 公共安全预留接口•公共安全预留接口类型：__________•预留接口数量：__________•预留接口位置：__________•预留接口尺寸：__________•预留接口高度：__________•预留接口深度：__________•预留接口状况：__________结论在四电工程建设中，土建预留接口的设置必须符合要求，以便后续的设备安装和运营。
通过使用此检查表，可以帮助施工方对土建预留接口进行全面的检查和确认，确保其符合标准并可用于四电设备的后续安装。
四电接口施工实施细则
接口工程施工细则编制：审核:批准：目录第一章总则 (1)第二章管理机构及职责 (1)第三章接口工作控制要点 (2)第四章实施 (20)接口工程作业细则第一章总则第一条铁路建设工程是一项复杂的系统工程，接口工程是跨越站前及站后工程的一项重要工作，为确保接口工程在土建基础工程施工时高质量的满足站后及四点系统接口预留要求，规范接口工程的管理和施工，制订定本细则.第二条编制依据1、接口施工图纸2、xx公司有关接口工程的文件要求3、设计单位有关接口工程的技术交底和验收标准。
第三条本细则适用于xx工程指挥部所负责施工的桥梁、隧道、路基等工程中的接口施工。
第二章管理机构及职责第四条项目部成立以局指总工为组长的接口工程管理领导小组。
第五条各部门职责（一)总工职责1、组织编写接口管理工作实施细则、接口工作程序、工作流程、接口清单；2、组织协调各部门落实接口管理计划；3、统计、汇总接口问题的处理情况，根据实际情况适时向监理、设计及业主汇报。
（二）工程部1、负责接口工程的施工技术管理,包括图纸会审、技术交底，组织对技术人员和施工人员进行培训.2、依据施工进度及施工图，及时提出接口材料计划.3、负责接口施工过程的技术指导，统计、汇总接口施工存在的问题。
4、负责接口工程技术资料的填写、整理汇总。
（三)安质部1、认真学习上级接口工作的决定、文件指示、会议精神、并对照落实执行；2、负责接口工程实施的安全和质量检查、检测和控制；3、对上级接口检查发现的问题提出的整改要求做好落实工作;4、统计、汇总涉及工程接口安全质量问题的处理情况,并适时向项目部接口管理领导小组报告。
（四）物资设备部1、负责按工程部提供接口材料计划及时进购合格的接口物资、设备。
5、统计、汇总物资设备接口问题的处理情况，并向项目部接口管理领导小组报告。
（五）计划部1、对涉及接口施工的队伍在合同中明确接口施工的内容,从合同方面加强接口施工的管理。
(六）测量队1、按图纸设计对桥梁、隧道和路基工程中的接口进行放样;2、对现场正在施工的接口工程的位置进行复核.（七）试验室1、对物资部进购的接口材料按批次进行取样、检测；2、对现场施工的接口工程的施工质量进行取样试验。
四电接口专业关键工序卡控标准及验收资料
专业 过轨管 过轨管 过轨管 综合接地 综合接地 预埋槽道 预埋槽道 预埋槽道 预埋槽道 预埋槽道 预埋槽道 预埋槽道 预埋槽道 预埋槽道 预埋槽道
四电接口专业关键工序卡控标准
项目
标准
过轨管间距 热塑钢管壁厚 热塑钢管热塑层厚度 钢筋焊接长度
接地电阻
5cm
内径100mm热塑钢管4mm 内径150mm热塑钢管5mm
≥300μm
单面焊≥100mm 双面焊≥55mm
≤1Ω
槽道埋入深度
0-5mm
槽道倾斜度
0-3mm
垂直线路方向环向误差
±30mm
吊柱槽道垂直线路偏转误差
±7mmΒιβλιοθήκη 附加导线悬挂及下锚槽道垂直线路偏转误差
±4mm
吊柱悬挂及下锚槽道垂直线路偏转误差
16
预埋槽道
17
预埋槽道
钢筋与扁钢间接地焊接长度 热浸镀锌层厚度
单面焊≥200mm 双面焊≥100mm
≥80μm
直尺 厚度测试仪
±5mm
中心锚结槽道垂直线路偏转误差
±5mm
槽道距施工缝距离
≥1200mm
同组滑槽顺线路方向位置允许偏差 钢筋与钢筋间接地焊接长度
±500mm
单面焊≥100mm 双面焊≥55mm
测量方法 直尺
游标卡尺 厚度测试仪
直尺 手摇式电阻测试仪
直尺 直尺 全站仪 全站仪 全站仪 全站仪 全站仪 直尺 全站仪 直尺
