三菱plc练习题
三菱PLC习题
三菱PLC习题（三菱部分）填空部分1、PLC基本单元主要由、、等组成。
2、为适应不同负载需要，各类PLC的输出都有三种方式，即、、。
3、PLC的工作状态有和。
4、PLC的工作方式是采用。
PLC的工作方式的优点。
5、一个用户程序扫描周期由三阶段组成：、、。
6、PLC最基本、最广泛的应用领域是控制。
用它来取代传统的进行控制。
7、PLC所采用的微处理器有三种：，，。
8、PLC通电后，CPU在程序的监督控制下先。
在执行用户程序之前还应完成与。
9、一般由程序控制的数字电子设备产生的故障有两种：，。
10、PLC的供电电源可直接采用，也可用。
11、PLC对用户程序（梯形图）按、的步序。
12、PLC的软件和硬件定时器相比较，定时范围长的是，精度高的是。
13、PLS和PLF指令都是实现在程序循环扫描过程中某些只需执行一次的指令。
不同之处是。
14、SET可以对操作。
RST可以对操作。
15、在FX系列PLC中主要元件表示如下：X表示、Y表示、T表示、C表示、M表示，S表示、D、V、Z表示。
16、定时器可以对PLC内、、的时钟脉冲进行加法计算。
17、在FX系列的PLC中，辅助继电器又分为三类通用、、。
18、在MC指令内嵌套使用时嵌套级最大可为级。
19、FX系列PLC支持编程方式、、。
20、PLS、PLE指令只能用于元件。
21、PLC的工作方式特点是：。
22、现在PLC广泛应用于工业控制的各个领域，、、共同构成了工业自动化的三大支柱。
23、为了防止去电后RAM 中的内容丢失，PLC 使用了。
24、PLC 以晶体管作为输出时，其负载的电源为。
25、对直流供电的感性负载，额定电压24V，电流0.5A ，为了减小对PLC 输出继电器触点的影响，用稳压管代替续流二极管，一般稳压值为。
26、FX系列PLC中计数器分为三大类：；；。
27、PLC通过，将外部信号的状态读入并存储在输入映像寄存器内。
28、在FX系列的定时器中，最长的定时时间是。
三菱plc考试题库及答案a卷
三菱plc考试题库及答案a卷一、单项选择题（每题2分，共40分）1. 三菱PLC中，X0是（）。
A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器答案：A2. 三菱PLC中，D0是（）。
A. 输入继电器B. 输出继电器C. 辅助继电器D. 数据寄存器答案：D3. 三菱PLC中，M0是（）。
A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器答案：C4. 三菱PLC中，T0是（）。
A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器答案：D5. 三菱PLC中，K1M0表示（）。
A. 1个M0B. 10个M0C. 100个M0D. 1000个M0答案：B6. 三菱PLC中，K2K3表示（）。
A. 2个K3B. 3个K2C. 2乘以3D. 23答案：C7. 三菱PLC中，C0是（）。
A. 输入继电器C. 辅助继电器D. 计数器答案：D8. 三菱PLC中，Y0是（）。
A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器答案：B9. 三菱PLC中，S0是（）。
A. 输入继电器B. 输出继电器C. 辅助继电器答案：D10. 三菱PLC中，R0是（）。
A. 输入继电器B. 输出继电器C. 辅助继电器D. 数据寄存器答案：D二、多项选择题（每题3分，共30分）11. 三菱PLC中，以下哪些是辅助继电器（）。
A. M0B. X0C. Y0D. D0答案：A12. 三菱PLC中，以下哪些是定时器（）。
A. T0B. C0C. D0D. M0答案：A13. 三菱PLC中，以下哪些是计数器（）。
A. C0B. D0C. M0D. T0答案：A14. 三菱PLC中，以下哪些是数据寄存器（）。
A. D0B. M0C. T0D. C0答案：A15. 三菱PLC中，以下哪些是输入继电器（）。
A. X0B. Y0C. M0D. D0答案：A16. 三菱PLC中，以下哪些是输出继电器（）。
A. X0C. M0D. D0答案：B17. 三菱PLC中，以下哪些是步进继电器（）。

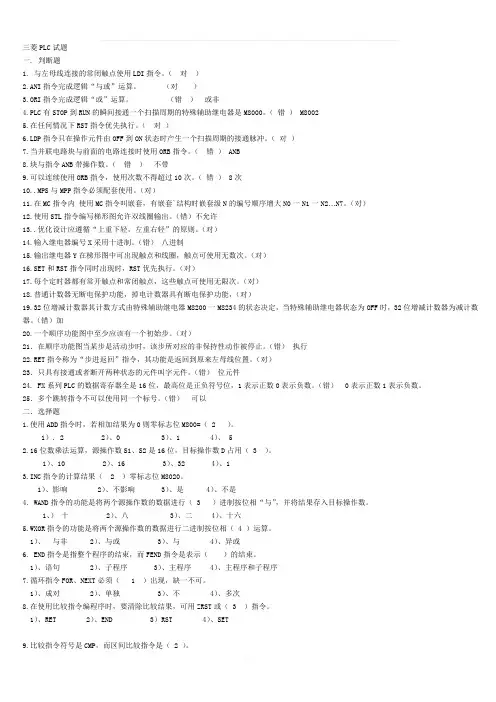

三菱PLC试题
三菱PLC试题一. 判断题1. 与左母线连接的常闭触点使用LDI指令。
（对）2.ANI指令完成逻辑“与或”运算。
（对）3.ORI指令完成逻辑“或”运算。
（错）或非4.PLC有STOP到RUN的瞬间接通一个扫描周期的特殊辅助继电器是M8000。
（错） M80025.在任何情况下RST指令优先执行。
（对）6.LDP指令只在操作元件由OFF到ON状态时产生一个扫描周期的接通脉冲。
（对）7.当并联电路块与前面的电路连接时使用ORB指令。
（错） ANB8.块与指令ANB带操作数。
（错）不带9.可以连续使用ORB指令，使用次数不得超过10次。
（错） 8次10..MPS与MPP指令必须配套使用。
（对）11.在MC指令内使用MC指令叫嵌套，有嵌套`结构时嵌套级N的编号顺序增大N0一N1一N2…N7。
（对）12.使用STL指令编写梯形图允许双线圈输出。
（错）不允许13..优化设计应遵循“上重下轻，左重右轻”的原则。
（对）14.输入继电器编号X采用十进制。
（错）八进制15.输出继电器Y在梯形图中可出现触点和线圈，触点可使用无数次。
（对）16.SET和RST指令同时出现时，RST优先执行。
（对）17.每个定时器都有常开触点和常闭触点，这些触点可使用无限次。
（对）18.普通计数器无断电保护功能，掉电计数器具有断电保护功能，（对）19.32位增减计数器其计数方式由特殊辅助继电器M8200一M8234的状态决定，当特殊辅助继电器状态为OFF时，32位增减计数器为减计数器。
（错）加20.一个顺序功能图中至少应该有一个初始步。
（对）21．在顺序功能图当某步是活动步时，该步所对应的非保持性动作被停止。
（错）执行22.RET指令称为“步进返回”指令，其功能是返回到原来左母线位置。
（对）23．只具有接通或者断开两种状态的元件叫字元件。
（错）位元件24. FX系列PLC的数据寄存器全是16位，最高位是正负符号位，1表示正数0表示负数。
三菱plc练习题
三菱PLC编程练习题1。
喷水池前后共有四排水柱，当开关X0=ON时,依序从第一排水柱开始喷水10秒，再来第二排喷水10秒,第三排喷水10秒，第四排喷水10秒后又从第一排喷水，直到开关X0=OFF时喷水停止。
重新打开开关X0时,仍从第一排水柱开始喷水.（拟定本题30分)2。
设计某工业清洗车间的自动洗涤控制系统的PLC梯形图程序。
控制要求如下：（1）按下启动按钮，洗涤设备启动，进水阀开始注水；（2)水位上升至上限传感器位置时，进水阀灯灭,表示水注满；（3)波轮开始旋转，左转5秒,停1秒，右转5秒，停1秒；（4）运行4分钟后波轮停止转动，排水阀灯亮,开始排水；（5）水位排完，下限传感器断开，排水阀灯灭关闭；（6)脱水桶指示灯亮，脱水桶开始工作;（7）脱水2分钟后脱水桶停止工作，蜂鸣器响30秒，整个洗衣过程完成;（8)在任何情况下，只要按下停止按钮，洗涤设备停止工作。
（拟定本题70分)3.某工业自动控制生产系统要求：按下启动按钮，接触器KM1开始工作，20秒后KM1停止;再延时15秒后接触器KM2工作20秒，20秒后KM2停止;延时16秒后使KM1再次启动运行，这样反复循环3次后停止，按停止按钮使任意在运行的接触器停止.（拟定本题30分）4.用一个按钮控制一盏灯:按3次灯亮；按3次灯灭.（本题拟定为25分）5.按X2，Y1点亮，延时5秒后Y1熄灭、Y2点亮；在Y2亮的前提下延时10秒后按X3三次后,Y3点亮、Y2熄灭;Y2灯灭的同时，计数器开始按每秒1次计数，且每秒Y4闪亮1次,计数15次后全部熄灭，并可以重复开始的动作。
（拟定本题40分)6。
按下点动按钮SB1→X0常开触点接通，Y1延时2秒后点亮；再延时3秒后Y2灯点亮；在Y2灯亮的前提下，按下点动按钮SB2→X2常开触点接通,进行10秒钟延时，在这10秒时间内，按点动按钮SB3→X3五次，Y3点亮;Y3点亮后计数器开始按每秒1次计数,且每秒钟Y4闪亮一次，计数15次后,灯Y4点亮；按下长动开关QS→X4时灯全部熄灭.（拟定本题50分）7。
三菱plc考试题及应用答案
三菱plc考试题及应用答案一、选择题（每题2分，共10分）1. 三菱PLC中，以下哪个指令用于实现数据的上升沿触发？A. LDB. LDTC. ANDD. OR答案：B2. 在三菱PLC编程中，哪个软件是官方推荐的编程环境？A. GX DeveloperB. GX Works2C. STEP 7D. RSLogix 5000答案：B3. 三菱PLC的输入/输出模块地址分配中，以下哪个地址是正确的？A. X0B. Y1C. M100D. S500答案：A4. 在三菱PLC中，以下哪个指令用于实现数据的下降沿触发？A. LDB. LDTC. ANDD. ORT答案：D5. 三菱PLC中，以下哪个指令用于实现数据的保持功能？A. LDB. LDTC. ANDD. MTR答案：D二、填空题（每题3分，共15分）1. 三菱PLC的编程语言中，_______指令用于实现数据的正转。
答案：PLSR2. 在三菱PLC中，_______指令用于实现数据的反转。
答案：PLSF3. 三菱PLC的输入/输出模块地址分配中，_______用于表示辅助继电器。
答案：M4. 三菱PLC中，_______指令用于实现数据的上升沿触发。
答案：LDT5. 三菱PLC的编程语言中，_______指令用于实现数据的下降沿触发。
答案：ANDP三、简答题（每题5分，共20分）1. 简述三菱PLC的工作原理。
答案：三菱PLC的工作原理基于顺序控制，通过扫描输入状态，执行用户程序，更新输出状态，然后再次扫描输入状态，循环进行。
这种循环扫描确保了PLC的稳定和可靠的操作。
2. 描述三菱PLC中的特殊辅助继电器及其作用。
答案：特殊辅助继电器在三菱PLC中用于存储系统状态和时间信息，如系统启动时的SM0.0，每100ms更新一次的SM0.1，以及用于存储系统运行小时数的SM0.2等。
3. 解释三菱PLC中的中断功能及其应用场景。
答案：三菱PLC中的中断功能允许在程序执行过程中暂停当前任务，响应外部事件，然后返回到中断前的状态继续执行。
三菱PLC习题集（填空、判断、选择题）
三菱PLC习题集（填空、判断、选择题）填空部分1、PLC基本单元主要由 CPU 、电源、存储器等组成。
2、为适应不同负载需要，各类PLC的输出都有三种方式，即继电器输出、晶体管输出、晶闸管输出。
3、PLC的工作状态有停止(STOP)状态和、运行(RUN)状态。
4、PLC的工作方式是采用周期循环扫描。
PLC的工作方式的优点集中输入及集中输出、能在很大程度上减少软故障的发生。
5、一个用户程序扫描周期由三阶段组成：输入采样阶段、程序执行阶段、输出处理阶段。
6、PLC最基本、最广泛的应用领域是开关量的逻辑控制。
用它来取代传统的继电–接触器控制系统进行逻辑、顺序控制。
7、PLC所采用的微处理器有三种：通用微处理器，单片微处理器（即单片机），位片式微处理器。
8、PLC通电后，CPU在程序的监督控制下先进行内部处理。
在执行用户程序之前还应完成通信服务及自诊检查。
9、一般由程序控制的数字电子设备产生的故障有两种：软故障，硬故障。
10、PLC的供电电源可直接采用普通单相交流电，也可用直流24V供电。
11、PLC对用户程序（梯形图）按先左后右、从上至下的步序。
12、PLC的软件和硬件定时器相比较，定时范围长的是 PLC ，精度高的是 PLC 。
13、PLS和PLF指令都是实现在程序循环扫描过程中某些只需执行一次的指令。
不同之处是上升沿触发还是下降沿触发。
14、SET可以对 Y、M、S 操作。
RST可以对 Y、M、S、T、C、D 操作。
15、在FX系列PLC中主要元件表示如下：X表示输入继电器、Y 表示输出继电器、T表示定时器、C表示计数器、M表示辅助继电器，S表示状态元件、D、V、Z表示数据寄存器。
16、定时器可以对PLC内 1 ms、10 ms、100 ms 的时钟脉冲进行加法计算。
17、在FX系列的PLC中，辅助继电器又分为三类通用辅助继电器、断电保持辅助继电器、特殊辅助继电器。
18、在MC指令内嵌套使用时嵌套级最大可为 8 级。
三菱PLC及答案
一单项选择（30 分）共150 题1．PLC是什么控制系统基础上发展起来A. 继电控制系统B. 单片机C.工业电脑D。
机器人正确答案：A2. 一般而言,PLCI/O 点数要冗余多少?A．10% B。
5% C。
15% D。
20%正确答案：A3.PLC 设计规范中,RS232 通讯距离是多少?A．1300M B。
200M C。
30M D。
15M正确答案：D4．PLCRS485专用通讯模块通讯距离呢?A．1300M B。
200M C。
500M D。
15M 正确答案： C5. 工业中控制电压一般是多少伏A．24V B。
36V C。
110V D。
220V正确答案：A6. 工业中控制电压一般是直流交流A．交流B，直流C。
混合式D。
交变电压正确答案：B7. 请写出电磁兼容性英文缩写.A.MACB.EMCC.CMED.AMC 正确答案： B8. PLC自控系统中,温度控制,可用什么扩展模块A.FX2N－4ADB.FX2N－4DAC.FX2N-4AD-TCD.FX0N－3A正确答案：C9. 三菱FX系列PLC普通输入点,输入响应时间大约是多少ms?A 100 ms ，B。
10ms C。
15 ms D。
30 ms 正确答案 B10. FX1S 系列最多可以有多少个点PLC?A．30 B。
128 C 256 D。
1000 正确答案： A11. FX1N系列最多能扩展到多少个点A．30 B。
128 C 256 D。
1000 正确答案： B12．FX2N系列最多能扩展到多少个点A．30 B。
128 C 256 D。
1000 正确答案： C13.M8013 脉冲输出周期是多少?5 秒，B。
13 秒C。
10 秒D。
1 秒A．正确答案：D14.M8013 脉冲占空比是多少A．正确答案：A50% B。
100% C。
40% D。
60%15. PLC外部接点坏了以后, 换到另外一个好点上后, 然后要用软件中哪个菜单进行操作A. 寻找B. 替换C. 指令寻找正确答案：B16. PLC电池电压降低至下限, 应怎么处理:A. 没关系B. 及时更换电池C.拆下电池正确答案：B17. 十六进制1F,转变为十进制是多少?A．3118. 工业级模拟量, 哪一种更容易受干扰.A．正确答案：AuA 级B。
三菱PLC题库及答案
三菱PLC题库及答案1、PLC是基于电控制系统发展起来的。
2、一般情况下，PLC的I/O点数应该冗余10%。
3、在PLC设计规范中，RS232通讯的距离为15米。
4、PLC的RS485专用通讯模块的通讯距离为500米。
5、工业中控制电压一般为24V。
6、工业中控制电压一般为直流。
7、电磁兼容性的英文缩写为EMCC。
8、在PLC自控系统中，对于温度控制，可使用FX2N-4AD-TCD、FX0N-3A扩展模块。
9、三菱FX系列PLC普通输入点，输入响应时间大约为10ms。
10、FX1S系列PLC最多可以有30个点。
11、FX1N系列PLC最多可以扩展到128个点。
12、FX2N系列PLC最多可以扩展到256个点。
13、M8013的脉冲输出周期为1秒。
14、M8013的脉冲的占空比为50%。
15、更换PLC外部接点后，需要使用软件中的替换菜单进行操作。
16、当PLC电池电压降低至下限时，应及时更换电池。
17、十六进制的1F转换为十进制是31.18、工业级模拟量中，uA级更容易受干扰。
19、一般情况下，FX系列PLC的AC输入电源电压范围为XXX。
37.在STL步进的顺控图中，S0-S9的功能是初始化。
38.在FX系列PLC中，16位加法指令的应用是ADDC。
39.在FX系列PLC中，16位减法指令的应用是SUBD。
40.在FX系列PLC中，32位加法指令的应用是DADDB。
41.在FX系列PLC中，32位减法指令的应用是DSUBD。
42.在M0-M15中，如果M0和XXX的数值都为1，其余为0，则K4M0的数值是9.43.在M0-M15中，如果M0和M2的数值都为1，其余为0，则K4M0的数值是5.44.在M0-M15中，如果M0和M1的数值都为1，其余为0，则K4M0的数值是3.45.在M0-M15中，如果M0的数值为1，其余为0，则K4M0的数值是1.46.M8013是归类于特殊辅助继电器。
47.M8002的功能是初始化功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

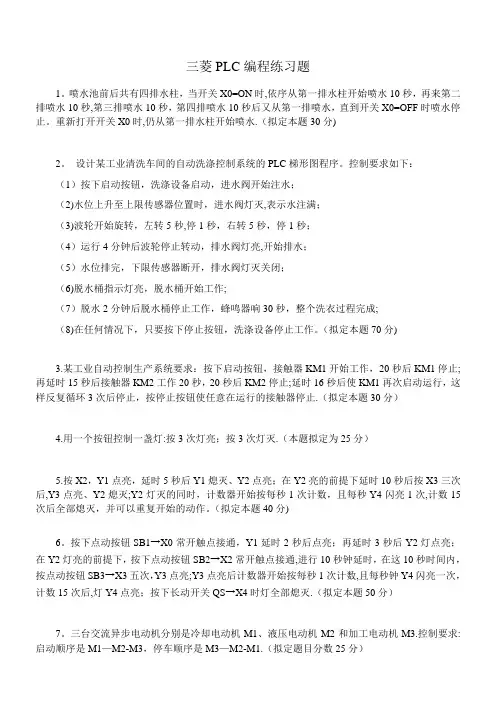

三菱PLC编程练习题
1.喷水池前后共有四排水柱，当开关X0=ON时，依序从第一排水柱开始喷水10秒，再来第二排喷水10秒，第三排喷水10秒，第四排喷水10秒后又从第一排喷水，直到开关X0=OFF时喷水停止。
重新打开开关X0时，仍从第一排水柱开始喷水。
（拟定本题30分）
2. 设计某工业清洗车间的自动洗涤控制系统的PLC梯形图程序。
控制要求如下：
（1）按下启动按钮，洗涤设备启动，进水阀开始注水；
（2）水位上升至上限传感器位置时，进水阀灯灭，表示水注满；
（3）波轮开始旋转，左转5秒，停1秒，右转5秒，停1秒；
（4）运行4分钟后波轮停止转动，排水阀灯亮，开始排水；
（5）水位排完，下限传感器断开，排水阀灯灭关闭；
（6）脱水桶指示灯亮，脱水桶开始工作；
（7）脱水2分钟后脱水桶停止工作，蜂鸣器响30秒，整个洗衣过程完成；
（8）在任何情况下，只要按下停止按钮，洗涤设备停止工作。
（拟定本题70分）
3.某工业自动控制生产系统要求：按下启动按钮，接触器KM1开始工作，20秒后KM1停止；再延时15秒后接触器KM2工作20秒，20秒后KM2停止；延时16秒后使KM1再次启动运行，这样反复循环3次后停止，按停止按钮使任意在运行的接触器停止。
（拟定本题30分）
4.用一个按钮控制一盏灯：按3次灯亮；按3次灯灭。
(本题拟定为25分)
5.按X2，Y1点亮，延时5秒后Y1熄灭、Y2点亮；在Y2亮的前提下延时10秒后按X3三次后，Y3点亮、Y2熄灭；Y2灯灭的同时，计数器开始按每秒1次计数，且每秒Y4闪亮1次，计数15次后全部熄灭，并可以重复开始的动作。
（拟定本题40分）
6.按下点动按钮SB1→X0常开触点接通，Y1延时2秒后点亮；再延时3秒后Y2灯点亮；在Y2灯亮的前提下，按下点动按钮SB2→X2常开触点接通，进行10秒钟延时，在这10秒时间内，按点动按钮SB3→X3五次，Y3点亮；Y3点亮后计数器开始按每秒1次计数，且每秒钟Y4闪亮一次，计数15次后，灯Y4点亮；按下长动开关QS→X4时灯全部熄灭。
（拟定本题50分）
7.三台交流异步电动机分别是冷却电动机M1、液压电动机M2和加工电动机M3。
控制要求：启动顺序是M1-M2-M3，停车顺序是M3-M2-M1。
（拟定题目分数25分）
8. 设计简单霓虹灯自动循环控制梯形图程序。
控制要求：红、蓝、黄、绿4盏灯在每一瞬间只有2盏灯点亮，2盏灯熄灭；灯的亮和灭要按顺序排列；每盏灯的点亮和熄灭时间分别为5秒。
（本题拟定40分）
9.设计简单霓虹灯自动循环控制梯形图程序。
控制要求：红、蓝、黄、绿4盏灯在每一瞬间只有3盏灯点亮，1盏灯熄灭；灯的亮和灭要按顺序排列；每盏灯的点亮和熄灭时间分别为5秒。
（本题拟定50分）
10.有两台三相异步电动机M1和M2，要求：M1启动后M2才能启动；M1停车后M2延时30秒后才能停车；M2能点动调整。
进行PLC的I/O端子分配，并编制出相应的梯形图控制程序。
（本题拟定30分）
11.画出下面梯形图(a)程序中Y0、(b)程序中M0的波形图。
（每小题10分）
12. 编写符合图示波形图中要求的输入、输出关系的梯形图程序。
（每小题15分）
13.编制出符合如下图所示波形图中要求的输入、输出关系的梯形图程序。
（拟定20分）
14.将图示状态转移图转换成步进梯形图形式，并写出指令语句。
（拟定15分）。
