第一章光的干涉小结和练习题PPT课件
合集下载
光的干涉ppt课件
振幅A＝A1+A2为最大，P点总是振动加强的地方，故出现亮纹。
（2）第一暗纹形成原因
S1
P1
S1
S2
P1
d
P
S2
d =λ/2
S1
P1
P1S1
S2
P1S2
d
P1
光程差d= λ/2 ，S1、S2在P1处步调相反，该点振动减弱。(暗）
（4）双缝干涉规律
P1
光程差： s
亮纹：
暗纹：
S1
L1 L2
减弱(波峰与波谷叠加);且振动加强的
区域与振动减弱的区域相互间隔.这种
现象叫波的干涉。
光是一种电磁波，那么光也应该发生干涉现象，怎样才能观察光的干涉现象呢？
干涉现象是波动独有的特征，如果光真的是一种波，就必然会观察到光
的干涉现象
思考1：光要发生干涉现象需要满足什么条件？
相干光源（频率相同,振动方向相同,相位差恒定）
L越大，相邻的亮纹间距越大
2、白光的干涉图样特点：
（1）明暗相间的彩色条纹；
（2）中央为白色亮条纹；
（3）干涉条纹是以中央亮纹为对称点排列的；
（4）在每条彩色亮纹中红光总是在外侧，紫光在内侧。
三、薄膜干涉
1、原理
水面上的油膜呈彩色
2、应用
平滑度检测
镀了增透膜的镜片
增透膜厚度：
薄膜厚度
d
在透镜表面涂上一层薄膜，当薄膜的厚度等于入
思考2：有没有什么方法可以获得相干光—频率相同的光呢？
天才的设想
巧妙解决了相干光问题
单缝
光
束
s0
双缝
屏幕
s1
s2
托马斯·杨
（2）第一暗纹形成原因
S1
P1
S1
S2
P1
d
P
S2
d =λ/2
S1
P1
P1S1
S2
P1S2
d
P1
光程差d= λ/2 ，S1、S2在P1处步调相反，该点振动减弱。(暗）
（4）双缝干涉规律
P1
光程差： s
亮纹：
暗纹：
S1
L1 L2
减弱(波峰与波谷叠加);且振动加强的
区域与振动减弱的区域相互间隔.这种
现象叫波的干涉。
光是一种电磁波，那么光也应该发生干涉现象，怎样才能观察光的干涉现象呢？
干涉现象是波动独有的特征，如果光真的是一种波，就必然会观察到光
的干涉现象
思考1：光要发生干涉现象需要满足什么条件？
相干光源（频率相同,振动方向相同,相位差恒定）
L越大，相邻的亮纹间距越大
2、白光的干涉图样特点：
（1）明暗相间的彩色条纹；
（2）中央为白色亮条纹；
（3）干涉条纹是以中央亮纹为对称点排列的；
（4）在每条彩色亮纹中红光总是在外侧，紫光在内侧。
三、薄膜干涉
1、原理
水面上的油膜呈彩色
2、应用
平滑度检测
镀了增透膜的镜片
增透膜厚度：
薄膜厚度
d
在透镜表面涂上一层薄膜，当薄膜的厚度等于入
思考2：有没有什么方法可以获得相干光—频率相同的光呢？
天才的设想
巧妙解决了相干光问题
单缝
光
束
s0
双缝
屏幕
s1
s2
托马斯·杨
《光的干涉》课件人教版
5．图 1 是用单色光照射透明标准板，来检查 b 的上表面的平直情 况，观察到的现象如图 2 所示，则以下说法正确的是( D )
A．图 2 的图样是由于光从 a 的上表面和 b 的下表面反射后干涉的结果 B．图 2 的图样是由于光从 a 的上表面和 b 的上表面反射后干涉的结果 C．图 2 的图样说明 b 的上表面某处向上凸起 D．图 2 的图样说明 b 的上表面某处向下凹陷
课时训练
一、选择题 1．下列关于双缝干涉实验的说法正确的是( B ) A．单缝的作用是获得频率保持不变的相干光源 B．双缝的作用是获得两个振动情况相同的相干光源 C．用红光照射狭缝 S1，用紫光照射狭缝 S2，屏上将出现干 涉条纹 D．在光屏上能看到光的干涉图样，但在双缝与光屏之间的 空间却没有干涉发生
解析 根据薄膜干涉产生的原理可知，图 2 的图样是由于光 从 a 的下表面和 b 的上表面反射后干涉的结果，故 A、B 两项错 误．薄膜干涉是等厚干涉，即亮条纹处空气膜的厚度相同；现在 向左弯曲，说明提前出现条纹，则说明 b 的表面某处向下凹陷， 故 C 项错误，D 项正确．
6．如图为单色光双缝干涉实验某一时刻的 波形，S1、S2 为双缝，实线和虚线分别表示各 缝发出的光的波峰和波谷．在此时刻，介质 中 A 点为波峰相叠加点，B 点为波谷相叠加 点，A、B 连线上的 C 点为某中间状态相叠加点．如果把屏分别 放在 A、B、C 三个位置，那么( A )
3．光的干涉条件 两列光的频率相同、振动方向相同、相位差恒定． 4．干涉条纹间距：相邻两条亮条纹或暗条纹间的距离Δx＝ dl λ. 二、光的薄膜干涉及其应用 1．薄膜干涉：光照到薄膜上，从膜的前表面和后表面反射 回来的光再次相遇而产生的干涉现象．
2．常见的薄膜干涉现象：白光照射肥皂液膜出现彩色条纹、 蚌壳内表面透明薄膜上呈现各种色彩、有透明薄膜保护层的激光 唱片呈现彩色等．

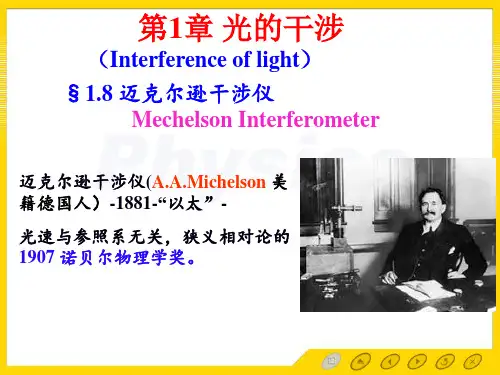

现代光学基础课件：光的干涉1_8迈克尔逊干涉仪
扩 展
光
k
相长
(2k 1) / 2 相消
k 0,1, 2,
M 2 M `1
d0
2
分光板 补偿板
G1
G2
1
M2
L
焦平面
当 M1 M2 M1 M1|| M2 M2’
二.干涉条纹的特征 （1）点光源产生的非定域干涉花样
当用点光源照射时M1与M2平行，不使用透镜，将光 屏放在两光束交叠的区域，可以看到同心圆环，属
1 1.5
2
d0 每减少/2：
视场中心内陷一个条纹，视场内条 纹向中心收缩，条纹变稀疏．
d0 每增加/2：
视场中心外冒一个条纹，视场内条 纹向外扩张，条纹略变稠密．
d N .
2
(2) 等倾圆条纹
由薄膜干涉极大光程差公式
2n2d0
cos i2
2
k,
式中：d=常数, k 0, 1, 2,
n1 n2 n3 1.0, i1 i2 ,
单
色
扩
展 光 源
1
G1
G2
L
M2
焦平面
干涉仪照片
复习等倾干涉
2dn2
cos i
2
iD
d
A
C
k 2k 1
2
k 1, 2, k 0,1, 2,
B
----明纹
----暗纹
n1
n2 n1 n1
M1与M2´形成厚度 均匀的空气薄膜
——等倾干涉
n1 n2 1
而且没有额外光程差 源 单
色
2d cos i2
的透明介质片，观察到200条 明纹移过，求此透明介质片的 折射率n 。
M2 M1
第一章光干涉
2.光程差
光程差为两束光的光程之差。
L2 L1 n2r2 n1r1
例 在相同的时间内，一束波长为的单色光在空气中
和在玻璃中
（A）传播的路程相等，走过的光程相等。
（B）传播的路程相等，走过的光程不相等。
（C）传播的路程不相等，走过的光程相等。
（D）传播的路程不相等，走过的光程不相等。
解：光在某媒质中的几何路程r与该媒质的折射率n的乘积 nr
r2
r1
(2 j 1)
2
(暗纹)
相长
r r 常量，干涉花相样长 为双叶螺旋双 曲面
2
1
同级条纹为旋 转双曲面
相长
如果是双缝干涉，则 相长
屏上条纹是直纹。
相长 如果s1s2相差不恒定, 则条纹是高速变化。 相长 无条纹.
1.3 分波面
双光束干涉
p
分波面法(杨氏)
S*
分振幅法
S*
分振动面法(5.9)
r2
s2
E1 A01 cos[t 10]
E2 A02 cos[t 20] s1
r1
P
r2
两波传至P点，引起两个振动：
s2
E1 p
A01
cos[(t
r1 ) v1
10 ]
E2 p
A02
cos[(t
r2 v2
) 20 ]
1
2
( r2
v2
r1 v1
)
(10
20 )
( r2
v2
r1 v1
) (10
二、干涉图样的形成：
then: I A2 A2 A2 2A A cos
1
2
12
2
1
光程差为两束光的光程之差。
L2 L1 n2r2 n1r1
例 在相同的时间内，一束波长为的单色光在空气中
和在玻璃中
（A）传播的路程相等，走过的光程相等。
（B）传播的路程相等，走过的光程不相等。
（C）传播的路程不相等，走过的光程相等。
（D）传播的路程不相等，走过的光程不相等。
解：光在某媒质中的几何路程r与该媒质的折射率n的乘积 nr
r2
r1
(2 j 1)
2
(暗纹)
相长
r r 常量，干涉花相样长 为双叶螺旋双 曲面
2
1
同级条纹为旋 转双曲面
相长
如果是双缝干涉，则 相长
屏上条纹是直纹。
相长 如果s1s2相差不恒定, 则条纹是高速变化。 相长 无条纹.
1.3 分波面
双光束干涉
p
分波面法(杨氏)
S*
分振幅法
S*
分振动面法(5.9)
r2
s2
E1 A01 cos[t 10]
E2 A02 cos[t 20] s1
r1
P
r2
两波传至P点，引起两个振动：
s2
E1 p
A01
cos[(t
r1 ) v1
10 ]
E2 p
A02
cos[(t
r2 v2
) 20 ]
1
2
( r2
v2
r1 v1
)
(10
20 )
( r2
v2
r1 v1
) (10
二、干涉图样的形成：
then: I A2 A2 A2 2A A cos
1
2
12
2
1
光的干涉-PPT
光的干涉
薄膜干涉
让一束光经薄膜的两个表面反射后，形成的两束 反射光产生的干涉现象叫薄膜干涉．
点 击 画 面 观 看 动 画
光的干涉
薄膜干涉
1、在薄膜干涉中，前、后表面反射光的路程差由膜 的厚度决定，所以薄膜干涉中同一明条纹（暗条纹）应 出现在膜的厚度相等的地方．由于光波波长极短，所以 微薄膜干涉时，介质膜应足够薄，才能观察到干涉条 纹．2、用手紧压两块玻璃板看到彩色条纹，阳光下的肥 皂泡和水面飘浮油膜出现彩色等都是薄膜干涉．
第1节 光的干涉
光到底是什么？……………
17世纪明确形成 了两大对立学说
由于波动说没有 数学基础以及牛 顿的威望使得微 粒说一直占上风
牛顿
19世纪初证明了 波动说的正确性
惠更斯
微粒说
19世纪末光电效应现象使得 爱因斯坦在20世纪初提出了 光子说：光具有粒子性
波动说
这里的光子完全不同于牛顿所说的“微粒”
光的干涉
干涉现象是波动独有的特征，如果光真的 是一种波，就必然会观察到光的干涉现象．
光的干涉 光的干涉
1801年，英国物理学家托马斯·杨（1773~1829） 在实验室里成功的观察到了光的干涉．
双缝干涉
激
双
光
缝
束
屏上看到明暗相间的条纹 屏
光的干涉
S1 S2 d
双缝干涉
P2
P1
P
P
P1 P2
S1、S2
相干波源
P1S2－P1S1= d
光程差
P2S2－P2S1＞ d 距离屏幕的中心越远路程差越大
光的干涉
双缝干涉
1、两个独立的光源发出的光不是相干光，双缝干 涉的装置使一束光通过双缝后变为两束相干光，在光屏 上形成稳定的干涉条纹．
姚启钧光学课件第一章
光源的发光机理:
原子能级及发光跃迁
基态
激发态
= ΔE/h
原子从高能量的激发态， 返回到较低能量状态时，就把 多余的能量以光波的形式辐射 出来。
能级跃迁辐射
波列
L
波列长L = c
称为相干时间
1.3 分波面双光束干涉
光学
1）普通光源:自发辐射
不同原子同一时刻发出的光波列独立
1.1 波动的独立性、叠加性和相干性
光学
3．相干叠加
干涉相长
干涉相消
如果相位差为其他值，合振动的强度介于Imax和Imin之间。
1.1 波动的独立性、叠加性和相干性
光学
若A1＝A2，则
根据前后的分析，可以得到两列或两列以上的波在空间一点相遇能产生干涉(或相干叠加)的条件为：
*
E⊥H v方向：是E×H 的方向
E
H
v
光学
4．光波是横波（电磁波是横波）
电场强度、磁场强度及光的传播方向三者符合右手螺旋法则。
由维纳实验的理论分析可以证明，对人的眼睛或感光仪器起作用的是电场强度。
因此，我们所说的光波中的振动矢量通常指的是电场度 .
1.0 光的电磁理论
光学
1.1 波动的独立性、叠加性和相干性
1.1 波动的独立性、叠加性和相干性
光学
对光波的叠加就是光波中的电场矢量在空间某点的振动的合成。
3．干涉：如果两波频率相同，在观察时间内波动不中断，而且在相遇处振动方向几乎沿着同一直线，那么它们叠加后产生的合振动可能在有些地方加强，在有些地方减弱。这 一强度按空间周期性变化的现象称为干涉。 4．干涉图样：叠加区域内振动强度的非均匀分布就是干涉图样（干涉花样，干涉图）。
原子能级及发光跃迁
基态
激发态
= ΔE/h
原子从高能量的激发态， 返回到较低能量状态时，就把 多余的能量以光波的形式辐射 出来。
能级跃迁辐射
波列
L
波列长L = c
称为相干时间
1.3 分波面双光束干涉
光学
1）普通光源:自发辐射
不同原子同一时刻发出的光波列独立
1.1 波动的独立性、叠加性和相干性
光学
3．相干叠加
干涉相长
干涉相消
如果相位差为其他值，合振动的强度介于Imax和Imin之间。
1.1 波动的独立性、叠加性和相干性
光学
若A1＝A2，则
根据前后的分析，可以得到两列或两列以上的波在空间一点相遇能产生干涉(或相干叠加)的条件为：
*
E⊥H v方向：是E×H 的方向
E
H
v
光学
4．光波是横波（电磁波是横波）
电场强度、磁场强度及光的传播方向三者符合右手螺旋法则。
由维纳实验的理论分析可以证明，对人的眼睛或感光仪器起作用的是电场强度。
因此，我们所说的光波中的振动矢量通常指的是电场度 .
1.0 光的电磁理论
光学
1.1 波动的独立性、叠加性和相干性
1.1 波动的独立性、叠加性和相干性
光学
对光波的叠加就是光波中的电场矢量在空间某点的振动的合成。
3．干涉：如果两波频率相同，在观察时间内波动不中断，而且在相遇处振动方向几乎沿着同一直线，那么它们叠加后产生的合振动可能在有些地方加强，在有些地方减弱。这 一强度按空间周期性变化的现象称为干涉。 4．干涉图样：叠加区域内振动强度的非均匀分布就是干涉图样（干涉花样，干涉图）。
光的干涉(法布里波罗干涉仪)PPT课件
rm m
rm f
m .
d
证
13
(2) R越大，透射光能越小, 明条纹越细锐.
I
1
I0 4r2
(1 r2)2
sin2
2.Leabharlann (3) 反射光与透射光互补，透射光强最大处， 恰为反射光强极小.
(4) 透射光无零光强，可见度总是小于１,当r趋 近 1 时,可见度趋近于 1．透射光干涉条 纹细 锐 , 可以作分光元件．
sin2
2
.
0
r2 0.52 r2 0.87
0
2
3
IR
反射光强
12
三. 讨论相干光强 (1) 极大极小的位置与
I
有关.
1
I0 4r2
(1 r2)2
sin2
2
.
4
n2dcosi2.
N2和d为常数，因此极大极小位置由折射 角i2决定.具有相同入射角的光线，在同 一干涉级次上，形成干涉圆环．条纹半
径规律与迈克耳干涉圆条纹同．
相反：反射光可见度等于 1 ，但 R 越大明条纹 越粗.虽反射光能量很大，也不能作分光元件
14
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
P点的光振动为多束光振动（1、2、3…）在 P点的叠加，用数学式表示：
EPE1E2
用复振幅表示Ｅ1、E2…光振动．
EAei(kr0).
设 1 的复振幅为
E ~1Attei0,
《光的干涉》》课件
海森堡显微镜
原理和结构
海森堡显微镜是一种高级显微 镜，它使用一个非常小的探针 去观察对象，通过测量与对象 的相互作用来达到观察的目的。
相位问题
由于海森堡不确定原理，显微 镜对被观察物体的相位信息有 很强的依赖，所以需要精确的 探测仪器和适当的调节手段。
物理学中的应用
海森堡显微镜在物理学领域中 被广泛应用，尤其是在凝聚态 物理学中的成像、磁学和拓扑 半导体应用方面。
环实验和菲涅尔双缝实验。
3
实验原理
干涉实验是通过将光分为两束，在不同 的方向下交汇，使两束光发生叠加干涉， 以观察到干涉现象。
杨氏实验
原理和装置
杨氏实验是通过一个小孔将 光传递到分别放置于两个处 于同一直线上的小孔中，在 较远处形成干涉条纹。
常见干涉条纹图像
这些干涉条纹具有明暗相间 的特点，这取决于每个点的 光程差，因此可以用于测量 各种量，如光的波长。
菲涅尔双缝实验
1
实验原理
光从一个孔洞透过薄膜时会发生衍射，产生干涉模式。双缝实验是通过两个小孔 将光传递到同一位置，形成干涉条纹。
2
实验装置
光源、两缝板、透镜等构成，双缝板用于形成两个小的、相邻的光源，发出相同 频率的光线，透镜用于将双缝放置在同一位置。
3
光学中的应用
双缝实验是成像和测量的强大工具，常用于研究物质结构、电子结构、拓扑材料 和光学技术等领域。
实际生活应用
杨氏实验在物理、化学、生 物学中被广泛应用。
牛顿环实验
原理和装置
由凸透镜和平板玻璃组成，在两 者接触处点的 光程差来控制的。光程差越大， 干涉条纹间的半径越大。
工程实践中的应用
牛顿环实验在高精度光学制造、 垂直测量和微观镜头制造方面被 广泛应用。
