功能服务器 ：功能型（又称专用型）服务器是专门为某一种或某几种功能专门设计的服务器，在某些方面与
通用型服务器不同。
按机箱结构
塔式服务器：采用大小与普通立式计算机大致相当的机箱，有的采用大容量的机箱，像个硕大的柜子。
03
机架式服务器：外形看来像像交换机。有1U（1U=1.75英寸=4.45cm）、2U、4U等规格，机架式服务器安装在标准的19 英寸机柜里面。
1.0
目录
Index
01 服务器
02
存储设备
03
网络设备
04
安全设备
2
Part 01 服务器
01
服务器概念
02
服务器分类
03 服务器操作系统
04 常见服务器厂商
01 服务器概念
服务器英文名称叫“Server”。 服务器是计算机的一种，在网络中为客户端计算机提供各种服务的高性能的计算机，它与普
性能参数：
线速 指线缆中能流过的最大帧数，
是理论值。
转发速率 单位时间内交换机转发的数
据总数。
背板带宽 接口和数据总线间所能吞吐
的最大数据量。
吞吐量 没有帧丢失的情况下，设备
能够接受的最大速率。
延迟 端口到端口的转发数据帧的
延迟时间。
MAC地址容量 MAC地址表的最大容量。
03
网关
定义：
交网关(Gateway)又称网间连接器、协议转换器。默认网关在网络层上以实现网络互连，是最复杂的网络互连设备， 仅用于两个高层协议不同的网络互连。网关的结构也和路由器类似，不同的是互连层。网关既可以用于广域网互连，也 可以用于局域网互连。
分类：
协议网关常用于使用不同协议的网 络间的协议转换，协议转换可发生于 OSI的第二层、第三层和该两层之间， 协议网关又分通道网关、专用网关和第 二层协议网关三种。
共济其他产品介绍
• • • • • •
DigiVi嵌入式监控服务器
可脱网运行的嵌入式监控服务器
DigiVi系列网络型服务器，是一种专用于无人 值守的监控嵌入式主机，可对视频，防盗，门禁， 空调，UPS，漏水，配电，温湿度，网络设备等 设备进行统一的集中监控管理。它集中了现场视 频采集，监控数控采集，协议转换，联动控制， 内嵌WEB服务器等各种功能。在该设备基础上 建立的统一平台，可为IT系统基础营运提供可靠 稳性的整体解决方案。 DigiVi系列网络型服务器，通过配置服务器订 制监控对象，联动逻辑及界面。提供十分友好的 人机界面，可实现各种用户个性化的需求。 内置的WEB服务，使用户随时随地通过IE浏 览监控设备，甚至可通过互联网进行管理配套的 管理站实现专业及集中监控，为系统管理人员提 供多屏，集中报警，报表及管理等，专业管理功 能。即使脱离网络，该设备也可独立运行，存储 监控数据和联动控制。
漏水控制器 漏水绳
固定胶贴：安装固定感应线缆和跳接线； 分支器：用这种分支器，控制器检测到的只 是长度，而且分支器本身从1-2、端之间分 别相当于5米的感应线的长度。 标签：用来标示现场线缆实际长度，以便泄 漏发生时快速找到泄漏地点；
分支器 固定胶贴
引出线
跳接线
漏水绳工作原理：线缆遇到水的泄漏，两根传感线缆导通（通过两根 传感线及外层黑色导电聚合物及泄漏水），电流270uA（恒流）通过泄 漏处，因为两根传感线单位长度的电阻值精密加工时被严格控制，根 据欧姆定律，测出控制器泄漏处的电压降，就可精确确定泄漏位置。 该系统适用于大范围/长距离水源潜区进行泄漏检测。
8
XDAS监控模块
• 转换模块：DS-7520(RS-232转RS-485模块)， DS-7520A(RS-232转RS-422/RS-485模块， D8H(电压转换模块，100~450V转5~8V输出)， D8A(光电隔离转换模块)
IT设备数据处理技术
IT设备数据处理技术作者：赵旭来源：《计算机光盘软件与应用》2013年第24期摘要：伴随着信息化技术飞速发展的同时，作为重要业务的支撑基础，IT基础设施规模亦日益强大与复杂，这给信息系统的安全、故障定位、信息监控带来了新的挑战，增加了运维管理的难度。
本论文对IT设备数据处理技术介绍以及IT服务设备数据处理设计和系统的测试与分析做了描述并进行了总结与展望。
关键词：运维；监控；数据处理中图分类号：TP3151 绪论1.1 课题的来源及研究背景伴随着信息化技术飞速发展的同时，作为重要业务的支撑基础，IT基础设施规模亦日益强大与复杂，这给信息系统的安全、故障定位、信息监控带来了新的挑战，增加了运维管理的难度。
经过近几年的IT管理发展，目前市场上已初步具备对主机、网络设备、数据库和业务系统进行监视管理的能力。
但由于监控工具众多而分散，缺乏统一的监控数据展示及集中管理平台，导致目前的监控手段并没有很好地在运维流程中发挥更大的作用。
同时对于不同的IT 服务设备产生的告警和性能信息的处理也进一步出现在运维管理工作的议程上，IT服务设备数据的复杂性和多样性为企业IT运维管理工作的提出了新的难题，鉴于此，策划并启动了本研究课题，提高对IT服务设备数据处理能力的突破，以切实有效地提高IT管理及业务服务能力，确保信息系统的安全稳定运行，最终得以有力支撑企业管理模式改革和创先需求。
1.2 国内外研究现状目前，在国内外，根据各企业的IT服务设备数据特点和技术难点，各个行业都已经开始着手于IT服务设备数据处理技术的研究，以解决IT服务设备故障定位问题。
但是，较为成熟的IT服务设备数据处理模型还没有完全定型。
1.3课题研究意义和研究内容通过对课题的研究背景的研究，IT服务设备数据主要包含这些设备的性能数据和告警数据，将这些复杂的告警数据通过数据处理规则和模型进行规范化处理，对设备问题的定位能起到快速、准确的目的。
为信息系统的安全运行，运维管理水平的提高，起到决定性的作用。
数据中心机房基础设施建设
流程制度化
将运维流程制度化，制定详细的操作规程和规范 。
流程优化
定期对运维流程进行优化，提高流程的效率和可 靠性。
3
流程监控与评估
建立运维流程的监控与评估机制，及时发现和解 决流程中的问题。
运维工具选择
工具功能需求
根据数据中心机房运维管理的实际需 求，选择具备合适功能的运维工具。
工具集成性
工具安全性
数据中心机房将更加注重高可用性和容灾能力建 设，确保业务的连续性和数据的安全性。
CHAPTER 02
数据中心机房基础设施建设
建筑结构与布局
建筑结构
采用钢构架和混凝土结构，确保机房 的稳定性和安全性。
布局设计
合理规划机柜、服务器、存储设备等 的布局，提高空间利用率和散热效率 。
供配电系统
供电设备
智能监控
采用智能监控系统，实时监测机房环境、设备运行状态，实现自动 化预警和故障诊断。
自动化运维工具
利用自动化运维工具，如Ansible、SaltStack等，实现自动化部署 、配置管理和故障恢复。
运维流程优化
通过自动化运维流程，简化运维操作，提高运维效率。
新技术的应用
边缘计算
利用边缘计算技术，将 数据存储和分析处理能 力下沉到靠近数据源的 边缘设备上，提高数据 处理效率和响应速度。
数据中心机房通常包括服务器、存储 设备、网络设备等数据处理硬件，以 及相关的软件和基础设施。
数据中心机房的重要性
01
02
03
数据安全
数据中心机房能够提供物 理隔离和安全防护，保护 数据免受未经授权的访问 、篡改或破坏。
业务连续性
数据中心机房能够提供高 可用性和容错能力，确保 企业业务的连续运行。
服务器基础知识

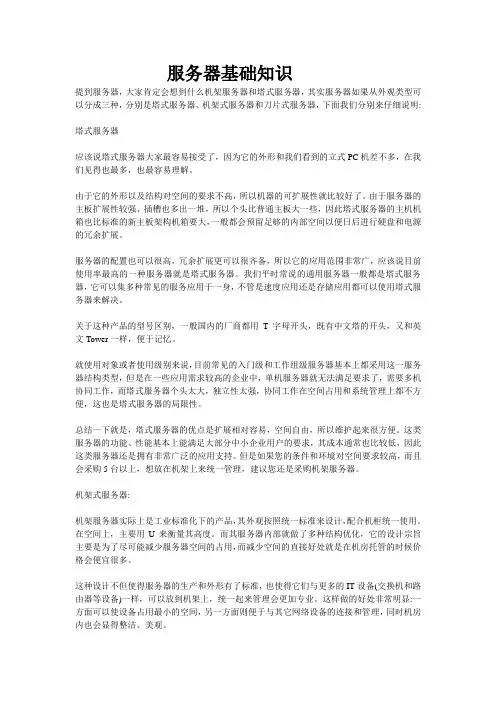

服务器基础知识提到服务器，大家肯定会想到什么机架服务器和塔式服务器，其实服务器如果从外观类型可以分成三种，分别是塔式服务器、机架式服务器和刀片式服务器，下面我们分别来仔细说明:塔式服务器应该说塔式服务器大家最容易接受了，因为它的外形和我们看到的立式PC机差不多，在我们见得也最多，也最容易理解。
由于它的外形以及结构对空间的要求不高，所以机器的可扩展性就比较好了。
由于服务器的主板扩展性较强、插槽也多出一堆，所以个头比普通主板大一些，因此塔式服务器的主机机箱也比标准的新主板架构机箱要大，一般都会预留足够的内部空间以便日后进行硬盘和电源的冗余扩展。
服务器的配置也可以很高，冗余扩展更可以很齐备，所以它的应用范围非常广，应该说目前使用率最高的一种服务器就是塔式服务器。
我们平时常说的通用服务器一般都是塔式服务器，它可以集多种常见的服务应用于一身，不管是速度应用还是存储应用都可以使用塔式服务器来解决。
关于这种产品的型号区别，一般国内的厂商都用T字母开头，既有中文塔的开头，又和英文Tower一样，便于记忆。
就使用对象或者使用级别来说，目前常见的入门级和工作组级服务器基本上都采用这一服务器结构类型，但是在一些应用需求较高的企业中，单机服务器就无法满足要求了，需要多机协同工作，而塔式服务器个头太大，独立性太强，协同工作在空间占用和系统管理上都不方便，这也是塔式服务器的局限性。
总结一下就是，塔式服务器的优点是扩展相对容易，空间自由，所以维护起来很方便。
这类服务器的功能、性能基本上能满足大部分中小企业用户的要求，其成本通常也比较低，因此这类服务器还是拥有非常广泛的应用支持。
但是如果您的条件和环境对空间要求较高，而且会采购5台以上，想放在机架上来统一管理，建议您还是采购机架服务器。
机架式服务器:机架服务器实际上是工业标准化下的产品，其外观按照统一标准来设计，配合机柜统一使用。
在空间上，主要用U来衡量其高度。
而其服务器内部就做了多种结构优化，它的设计宗旨主要是为了尽可能减少服务器空间的占用，而减少空间的直接好处就是在机房托管的时候价格会便宜很多。
