基于PLC电机测速系统的设计
《2024年PLC控制电机变频调速试验系统的设计与实现》范文
《PLC控制电机变频调速试验系统的设计与实现》篇一一、引言随着工业自动化水平的不断提高，PLC（可编程逻辑控制器）与电机变频调速技术逐渐成为现代工业控制领域的核心技术。
为了实现电机的高效、精准控制，本文提出了一种基于PLC控制电机变频调速试验系统的设计与实现方案。
该系统旨在通过PLC与变频器的配合，对电机进行精确的速度和转矩控制，以提高电机运行效率并减少能源浪费。
二、系统设计1. 设计目标本系统的设计目标是实现电机的高效、精确控制，确保电机在各种工况下都能保持最佳的运行状态。
通过PLC与变频器的协同工作，实现对电机的速度和转矩的实时监控与调整。
2. 系统架构系统架构主要包括PLC控制器、变频器、电机及传感器等部分。
其中，PLC作为核心控制单元，负责接收上位机指令，对变频器进行控制，从而实现对电机的控制。
变频器则负责将电源的频率和电压进行调节，以实现对电机的调速和转矩控制。
传感器则负责实时监测电机的运行状态，将数据反馈给PLC。
3. 硬件选型与配置硬件选型与配置是系统设计的重要环节。
根据系统需求，选择合适的PLC控制器、变频器、电机及传感器等设备。
同时，还需要考虑设备的兼容性、稳定性及可靠性等因素。
4. 软件设计软件设计包括PLC程序设计与上位机软件开发。
PLC程序设计主要负责接收上位机指令，对变频器进行控制。
上位机软件则负责实时监测电机的运行状态，并将数据上传至PC端进行数据分析与处理。
三、系统实现1. PLC程序设计PLC程序设计是系统实现的关键环节。
根据系统需求，编写相应的PLC程序，实现对变频器的控制。
程序主要包括主程序、中断程序及通信程序等部分。
主程序负责电机的启动、停止及运行状态的监测；中断程序则负责实时响应上位机的指令，对电机进行精确的控制；通信程序则负责与上位机进行数据传输。
2. 变频器参数设置变频器的参数设置是保证系统正常运行的关键。
根据电机的类型及工作要求，设置合适的频率、电压及转矩等参数，以确保电机在各种工况下都能保持最佳的运行状态。
《2024年PLC控制电机变频调速试验系统的设计与实现》范文

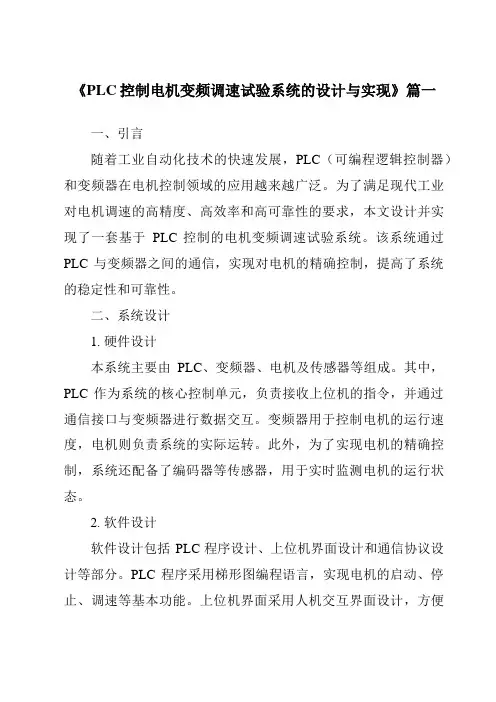

《PLC控制电机变频调速试验系统的设计与实现》篇一一、引言随着工业自动化技术的快速发展，PLC（可编程逻辑控制器）和变频器在电机控制领域的应用越来越广泛。
为了满足现代工业对电机调速的高精度、高效率和高可靠性的要求，本文设计并实现了一套基于PLC控制的电机变频调速试验系统。
该系统通过PLC与变频器之间的通信，实现对电机的精确控制，提高了系统的稳定性和可靠性。
二、系统设计1. 硬件设计本系统主要由PLC、变频器、电机及传感器等组成。
其中，PLC作为系统的核心控制单元，负责接收上位机的指令，并通过通信接口与变频器进行数据交互。
变频器用于控制电机的运行速度，电机则负责系统的实际运转。
此外，为了实现电机的精确控制，系统还配备了编码器等传感器，用于实时监测电机的运行状态。
2. 软件设计软件设计包括PLC程序设计、上位机界面设计和通信协议设计等部分。
PLC程序采用梯形图编程语言，实现电机的启动、停止、调速等基本功能。
上位机界面采用人机交互界面设计，方便用户进行参数设置和系统监控。
通信协议采用标准的Modbus协议，实现PLC与上位机之间的数据传输。
三、系统实现1. PLC程序设计PLC程序设计是实现系统功能的关键。
通过编写梯形图程序，实现对电机的启动、停止、调速等基本功能的控制。
在程序中，通过读取上位机发送的指令，根据指令内容控制变频器的输出频率，从而实现对电机转速的精确控制。
2. 上位机界面设计上位机界面采用图形化编程语言进行设计，具有友好的人机交互界面。
用户可以通过界面进行参数设置、系统监控等操作。
界面上显示了电机的实时运行状态、转速、电流等参数，方便用户了解系统的运行情况。
3. 通信协议实现本系统采用标准的Modbus协议实现PLC与上位机之间的数据传输。
通过编写通信程序，实现数据的发送和接收。
在通信过程中，采用差错控制、流量控制等措施，保证数据的可靠传输。
四、系统测试与结果分析1. 测试方法为了验证系统的性能和可靠性，我们进行了多次实际测试。
基于PLC的直流电机调速系统设计方案
基于PLC的直流电机调速系统设计方案
设计方案如下：
1. 硬件设计：
- 选择一块适配的PLC控制器作为主控制单元；
- 选择适配的直流电机作为驱动装置；
- 选择适配的输入输出模块，包括数字输入模块和模拟输出模块；
- 选择适配的传感器，如速度传感器和电流传感器。
2. 系统连接：
- 将输入模块与传感器连接，以便获取所需的输入信号； - 将输出模块与驱动装置连接，以控制电机的速度；
- 将PLC控制器与输入输出模块连接，以实现信号的采集和控制命令的输出。
3. 系统控制：
- 编写PLC控制程序，包括数据采集、数据处理和控制输出等部分；
- 设计调速算法，根据所需的速度控制要求，计算控制输出；
- 根据实际情况进行参数调整和校正，以达到较好的调速效果。
4. 系统测试：
- 对整个系统进行测试，包括信号采集、数据处理和控制输出等部分；
- 测试系统的响应速度、稳定性和精度，根据实际情况进行参数调整和校正。
5. 安全保护：
- 在设计中考虑安全保护措施，如过电流保护、过温保护等；
- 在控制程序中添加故障检测和报警功能，以及急停功能。
最后，根据具体的应用要求和实际情况，可以对设计方案
进行扩展和改进。
《2024年PLC控制电机变频调速试验系统的设计与实现》范文

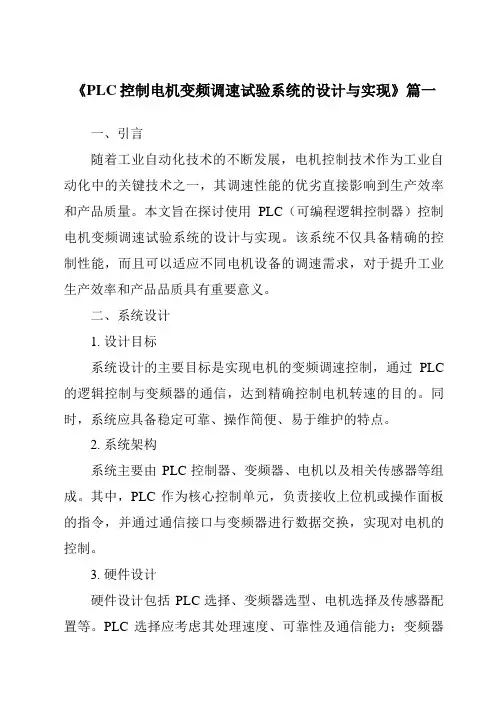

《PLC控制电机变频调速试验系统的设计与实现》篇一一、引言随着工业自动化技术的不断发展，电机控制技术作为工业自动化中的关键技术之一，其调速性能的优劣直接影响到生产效率和产品质量。
本文旨在探讨使用PLC（可编程逻辑控制器）控制电机变频调速试验系统的设计与实现。
该系统不仅具备精确的控制性能，而且可以适应不同电机设备的调速需求，对于提升工业生产效率和产品品质具有重要意义。
二、系统设计1. 设计目标系统设计的主要目标是实现电机的变频调速控制，通过PLC 的逻辑控制与变频器的通信，达到精确控制电机转速的目的。
同时，系统应具备稳定可靠、操作简便、易于维护的特点。
2. 系统架构系统主要由PLC控制器、变频器、电机以及相关传感器等组成。
其中，PLC作为核心控制单元，负责接收上位机或操作面板的指令，并通过通信接口与变频器进行数据交换，实现对电机的控制。
3. 硬件设计硬件设计包括PLC选择、变频器选型、电机选择及传感器配置等。
PLC选择应考虑其处理速度、可靠性及通信能力；变频器选型需根据电机的类型和调速范围进行；电机选择应考虑其功率、效率及适用性；传感器配置用于实时监测电机的运行状态。
4. 软件设计软件设计包括PLC程序设计及上位机监控软件设计。
PLC程序设计主要实现电机的启动、停止、调速及保护等功能；上位机监控软件则用于实时显示电机运行状态、参数设置及故障诊断等。
三、系统实现1. PLC程序设计PLC程序设计采用结构化编程方法，根据电机控制的需求，编写主程序、中断程序及通信程序等。
主程序负责电机的启动、停止及调速等基本操作；中断程序用于处理电机运行过程中的异常情况；通信程序实现PLC与上位机及变频器的数据交换。
2. 变频器通信变频器与PLC之间通过通信接口进行数据交换。
通信协议的选择应考虑其传输速度、可靠性及兼容性。
在通信过程中，PLC 发送控制指令给变频器，变频器根据指令调整电机的运行状态。
3. 上位机监控软件设计上位机监控软件采用图形化界面，实时显示电机的运行状态、电流、电压等参数。
PLC控制电机变频调速试验系统的设计与实现

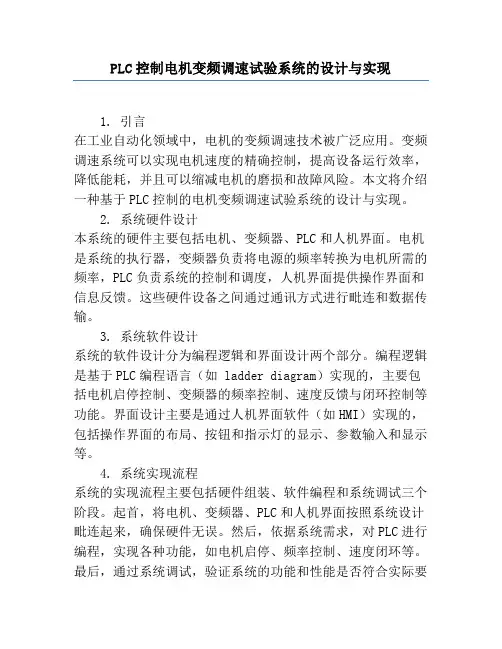

PLC控制电机变频调速试验系统的设计与实现1. 引言在工业自动化领域中，电机的变频调速技术被广泛应用。
变频调速系统可以实现电机速度的精确控制，提高设备运行效率，降低能耗，并且可以缩减电机的磨损和故障风险。
本文将介绍一种基于PLC控制的电机变频调速试验系统的设计与实现。
2. 系统硬件设计本系统的硬件主要包括电机、变频器、PLC和人机界面。
电机是系统的执行器，变频器负责将电源的频率转换为电机所需的频率，PLC负责系统的控制和调度，人机界面提供操作界面和信息反馈。
这些硬件设备之间通过通讯方式进行毗连和数据传输。
3. 系统软件设计系统的软件设计分为编程逻辑和界面设计两个部分。
编程逻辑是基于PLC编程语言（如 ladder diagram）实现的，主要包括电机启停控制、变频器的频率控制、速度反馈与闭环控制等功能。
界面设计主要是通过人机界面软件（如HMI）实现的，包括操作界面的布局、按钮和指示灯的显示、参数输入和显示等。
4. 系统实现流程系统的实现流程主要包括硬件组装、软件编程和系统调试三个阶段。
起首，将电机、变频器、PLC和人机界面按照系统设计毗连起来，确保硬件无误。
然后，依据系统需求，对PLC进行编程，实现各种功能，如电机启停、频率控制、速度闭环等。
最后，通过系统调试，验证系统的功能和性能是否符合实际要求，并进行必要的调整和优化。
5. 系统性能评估对于变频调速系统而言，性能评估是分外重要的。
一方面，系统需要能够精确控制电机的转速，使其达到预期的目标值，并能在一定范围内实现速度的平稳调整。
另一方面，系统需要具备较高的稳定性和可靠性，能够适应不同负载和工作环境条件下的运行。
此外，系统的能耗和运行成本也是需要思量的因素。
6. 系统的应用前景电机变频调速技术在工业自动化领域的应用前景宽广。
随着工业生产对效率和能耗要求的提高，电机变频调速技术可以有效提高设备的运行效率和节能性能。
并且，PLC控制技术具有灵活性和可扩展性强的特点，可以适应不同行业和应用场景的需求。
基于PLC电机测速系统的设计

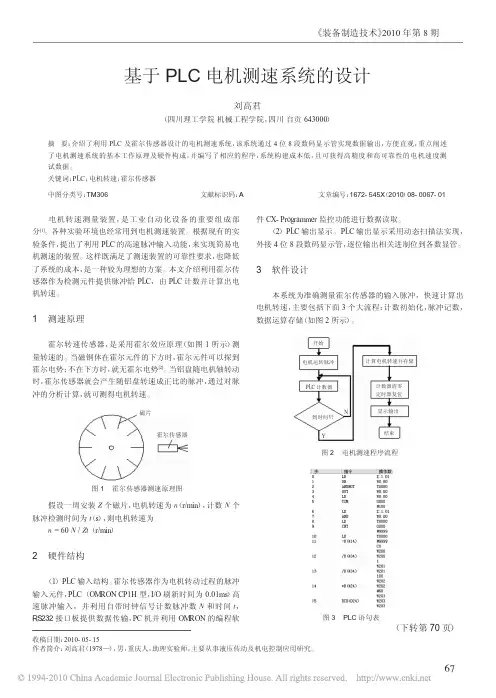

基于 PLC 电机测速系统的设计
刘高君
（四川理工学院 机械工程学院，四川 自贡 643000）
摘 要：介绍了利用 PLC 及霍尔传感器设计的电机测速系统，该系统通过 4 位 8 段数码显示管实现数据输出，方便直观，重点阐述 了电机测速系统的基本工作原理及硬件构成，并编写了相应的程序，系统构建成本低，且可获得高精度和高可靠性的电机速度测 试数据。 关键词：PLC；电机转速；霍尔传感器
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
（上接第 67 页）
OMRON CP1H 型 PLC 的输入端频率，由刷新时间决定， 任何输入端，都可作为高速计数脉冲输入。输出采用动态扫描 法逐位显示，由于 PLC 的运行周期为 ms 级，观察数码显示管 无任何抖动。根据 PLC 编程要求，编写如下程序，由于 OMRON 的梯形图写法所占篇幅太大，本文只列出对应于 PLC 梯 形图程序的语句表。如图 3 所示为计算电机转速的相关语句， 数码显示程序可使用 7 段数码管解码指令 SDEC 输出到相应 输出端即可，本文不再列出程序。
霍尔转速传感器，是采用霍尔效应原理（如图 1 所示）测 量转速的。当磁钢体在霍尔元件的下方时，霍尔元件可以探到 霍尔电势；不在下方时，就无霍尔电势[2]。当铝盘随电机轴转动 时，霍尔传感器就会产生随铝盘转速成正比的脉冲，通过对脉 冲的分析计算，就可测得电机转速。
磁片
霍尔传感器
开始 电机运转脉冲
计算电机转速并存储
（1）：16- 19. [2] 李 红. 数值分析[M]. 武汉：华中科技大学出版社，2003. [3] 周 敏 . 最 新 印 制 电 路 设 计 制 作 工 艺 与 故 障 诊 断 、排 除 技 术
基于PLC的直流电机调速系统设计毕业设计
基于PLC的直流电机调速系统设计毕业设计基于PLC的直流电机调速系统设计毕业设计⽬录1.1 直流调速系统的发展史概述 (2)1.2 可编程控制器PLC (3)1.2.1 PLC的发展概述 (3)1.2.2 PLC的特点 (4)1.3 选题背景及论⽂主要内容 (5)1.3.1 选题背景 (5)1.3.2 论⽂的主要内容 (6)第 2 章直流调速系统 (7)2.1 调速系统的性能指标 (7)2.1.1 稳态性能指标 (8)2.1.2 动态指标 (9)2.2 PWM直流调速系统 (11)2.2.1 直流电动机的PWM控制原理 (11)2.2.2 PWM直流调速系统的组成 (12)2.2.3 PWM调速系统的主要参数 (18)2.3 双闭环直流脉宽调速系统 (20)2.3.1 电流、转速反馈环节 (20)2.3.2 设计中的调节器计算 (22)2.3.3 双闭环脉宽调速系统的起动过程 (26)第 3 章现代PLC控制技术 (28)3.1 PLC的组成和分类 (28)3.2 PLC的⼯作原理 (28)3.3 PLC电机控制系统设计的基本内容和步骤 (30)3.3.1 PLC的硬件设计的⼀般步骤 (30)3.3.2 PLC软件设计的⼀般步骤 (31)3.3.3 设计中⽤到的模块 (32)第 4 章基于PLC的直流电机调速系统设计 (34)4.1 设计任务 (34)4.2 脉宽调制系统特有部分设计 (34)4.3 PLC硬件设计 (35)4.4 PLC 软件设计 (37)结束语 (40)致谢 (41)参考⽂献（主要及公开发表的⽂献） (2)附录 (4)第 1 章引⾔传统直流电动机双闭环调速系统采⽤的是继电器控制，加PI 调节器及校正装置，实现控制系统稳定运⾏。
但由于继电器，集成运算放⼤器，电⽓元件的⽼化易出故障⽽损坏，⽽且结线复杂，使其⼯作可靠性较差。
采⽤ PLC 设计的直流电动机双闭环调速系统能有效地克服上述缺点，并且具有结构简单，调试修改参数⽅便，⼯作可靠，性能价格⽐较⾼的优点。
基于PLC的直流电机测速系统
