安装调整型钢结构的尺寸精度
钢构安装的质量及保障措施
钢构安装的质量及保障措施钢构安装的质量及保障措施钢构是指采用钢材制作的结构构件，具有强度高、施工周期短、可重复使用等优点，在建筑工程中得到广泛应用。
钢构安装是钢结构工程的重要环节，对于保证工程质量、确保安全运行至关重要。
本文将探讨钢构安装的质量标准及保障措施。
一、质量标准质量标准是钢构安装质量评价的依据，包括国家相关标准、设计图纸、施工方案、施工工艺及质量验收规范等。
以下是钢构安装中一些常见的质量标准要求：1. 尺寸精度：根据设计图纸和相关标准规定，钢构的尺寸偏差应在允许范围内。
一般来说，钢构的轴线偏差不应超过设计要求的五分之一，跨度偏差不应超过设计要求的百分之二。
2. 钢构连接质量：钢构之间的连接通常采用螺栓连接或焊接连接。
螺栓连接应符合相关标准的要求，确保连接紧固可靠。
焊接连接应符合相关标准的要求，确保焊缝牢固、均匀且不得有裂纹、气孔等缺陷。
3. 表面质量：钢构的表面应平整且无明显的凹凸、麻点、气泡、裂纹和划痕等缺陷。
对于暴露在室外或受腐蚀环境影响的钢构，表面还应进行防腐处理。
4. 安全保护：钢构安装过程中必须配备足够的安全设施和个人防护用品，以确保施工人员的安全。
同时，施工现场必须遵守相关的安全规定和标准。
二、保障措施为了保证钢构安装质量，需要采取一系列的保障措施，包括施工人员的素质要求、设备保障、施工图纸管理以及质量检测等方面。
1. 施工人员素质要求：钢构安装需要具备一定的技术和经验，因此施工人员必须经过专业培训和考核，并持有相关证书。
同时，施工人员还需要具备严谨的工作作风、团队合作意识以及安全意识。
2. 设备保障：钢构安装需要各种起重机械、工具和设备的支持，这些设备必须符合相关安全标准，并经过定期检修和维护，确保其正常运行。
3. 施工图纸管理：施工图纸是钢构安装的指导文件，对于钢构的位置、尺寸、连接方式等都有明确的要求。
因此，施工方必须做好施工图纸的管理，确保施工过程中的准确性和一致性。
钢结构在装配过程中如何保证精度
钢结构在装配过程中如何保证精度在现代建筑和工业领域中，钢结构以其高强度、轻量化和施工快捷等优点得到了广泛的应用。
然而，钢结构的装配精度对于其整体性能和安全性至关重要。
要确保钢结构在装配过程中的精度，需要从多个方面进行严格的控制和管理。
首先，在钢结构的设计阶段，就应该充分考虑装配精度的要求。
设计人员需要对结构的受力情况、连接方式以及零部件的尺寸和公差进行精确的计算和规划。
合理的设计可以减少装配过程中的误差积累，提高装配效率和精度。
例如，在节点设计中，应尽量采用标准化的连接方式，减少特殊节点的出现，从而降低加工和装配的难度。
其次，材料的选择和加工质量对于钢结构的装配精度有着直接的影响。
选用高质量的钢材，确保其化学成分和力学性能符合设计要求，是保证装配精度的基础。
在钢材的加工过程中，如切割、钻孔、焊接等，必须严格按照工艺规范进行操作，控制加工误差。
例如，切割时要保证切面的平整度和垂直度，钻孔的位置和尺寸精度要符合要求，焊接时要控制焊接变形等。
钢结构零部件的制造精度是保证装配精度的关键环节之一。
制造过程中，应采用先进的加工设备和工艺，如数控机床、激光切割等，以提高零部件的加工精度。
同时，要建立完善的质量检验制度，对每个零部件进行严格的检验，确保其尺寸、形状和表面质量符合设计要求。
对于不合格的零部件，要及时进行返工或报废处理，严禁流入装配环节。
在钢结构的装配现场，施工人员的技术水平和操作规范程度对装配精度起着决定性的作用。
施工前，应对施工人员进行技术培训，使其熟悉装配工艺和质量要求。
在装配过程中，施工人员要严格按照施工图纸和操作规程进行操作，使用精度合格的测量工具，对装配尺寸进行实时测量和调整。
例如，在安装钢梁和钢柱时，要使用水准仪、经纬仪等测量仪器，确保其垂直度和水平度符合要求。
测量工作在钢结构装配过程中不可或缺。
高精度的测量仪器和科学的测量方法能够为装配提供准确的数据支持。
在装配前，应对测量仪器进行校准和检验，确保其精度可靠。
钢结构施工中的安装误差调整方法
钢结构施工中的安装误差调整方法钢结构施工是现代建筑中常见的一种结构形式，其具有轻质、高强、耐久等优点，因此在大型建筑中得到广泛应用。
然而，在钢结构施工中，由于各种原因，安装误差是难以避免的。
本文将介绍钢结构施工中的安装误差调整方法。
一、误差调整前的准备工作在进行误差调整之前，需要进行一些准备工作。
首先，需要对钢结构进行测量，确定其准确的尺寸和位置。
其次，需要对施工现场进行检查，确保施工环境符合要求。
最后，需要准备好调整工具和设备，以便在调整过程中使用。
二、误差调整方法1. 拉线法拉线法是一种常用的误差调整方法。
其原理是通过拉线来确定钢结构的位置和方向。
具体操作方法如下：（1）确定基准线：在施工现场选择一条基准线，用钢丝或绳子将其拉直，并用标志物标记出来。
（2）确定参考点：在基准线上选择一个参考点，并用标志物标记出来。
（3）拉直钢结构：将钢结构移动到基准线上，并用钢丝或绳子将其拉直。
（4）调整位置：根据需要，使用调整工具和设备对钢结构进行位置调整，使其与基准线上的参考点重合。
2. 挂钩法挂钩法是一种简单易行的误差调整方法。
其原理是通过挂钩来调整钢结构的位置和方向。
具体操作方法如下：（1）选择挂钩点：在钢结构上选择一个挂钩点，并用标志物标记出来。
（2）挂钩调整：使用调整工具和设备将挂钩与挂钩点连接起来，并根据需要进行调整，使钢结构达到准确的位置和方向。
3. 液压千斤顶法液压千斤顶法是一种精确的误差调整方法。
其原理是通过液压千斤顶来调整钢结构的位置和方向。
具体操作方法如下：（1）选择千斤顶点：在钢结构上选择一个千斤顶点，并用标志物标记出来。
（2）千斤顶调整：使用液压千斤顶将钢结构移动到准确的位置和方向。
三、注意事项在进行误差调整时，需要注意以下事项：1. 安全第一：在进行误差调整时，需要注意安全问题，确保施工人员的人身安全。
2. 精确度：在进行误差调整时，需要保证调整的精确度，以确保钢结构的稳定性和安全性。

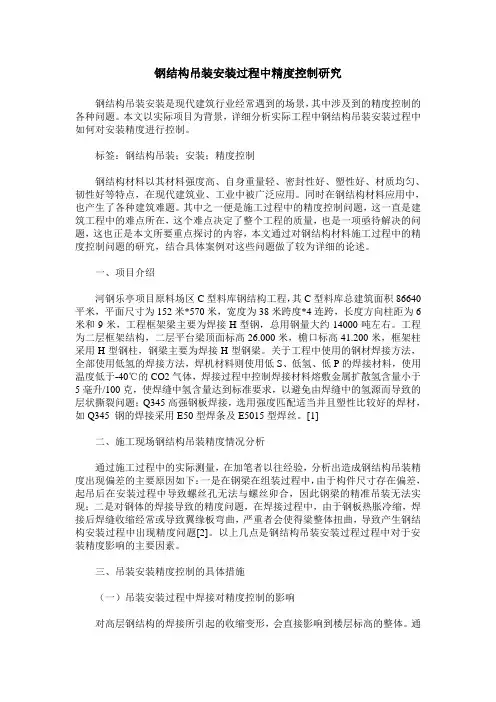

钢结构吊装安装过程中精度控制研究
钢结构吊装安装过程中精度控制研究钢结构吊装安装是现代建筑行业经常遇到的场景，其中涉及到的精度控制的各种问题。
本文以实际项目为背景，详细分析实际工程中钢结构吊装安装过程中如何对安装精度进行控制。
标签：钢结构吊装；安装；精度控制钢结构材料以其材料强度高、自身重量轻、密封性好、塑性好、材质均匀、韧性好等特点，在现代建筑业、工业中被广泛应用。
同时在钢结构材料应用中，也产生了各种建筑难题。
其中之一便是施工过程中的精度控制问题，这一直是建筑工程中的难点所在，这个难点决定了整个工程的质量，也是一项亟待解决的问题，这也正是本文所要重点探讨的内容，本文通过对钢结构材料施工过程中的精度控制问题的研究，结合具体案例对这些问题做了较为详细的论述。
一、项目介绍河钢乐亭项目原料场区C型料库钢结构工程，其C型料库总建筑面积86640平米，平面尺寸为152米*570米，宽度为38米跨度*4连跨，长度方向柱距为6米和9米，工程框架梁主要为焊接H型钢，总用钢量大约14000吨左右。
工程为二层框架结构，二层平台梁顶面标高26.000米，檐口标高41.200米，框架柱采用H型钢柱，钢梁主要为焊接H型钢梁。
关于工程中使用的钢材焊接方法，全部使用低氢的焊接方法，焊机材料则使用低S、低氢、低P的焊接材料，使用温度低于-40℃的CO2气体，焊接过程中控制焊接材料熔敷金属扩散氢含量小于5毫升/100克，使焊缝中氢含量达到标准要求，以避免由焊缝中的氢源而导致的层状撕裂问题；Q345高强钢板焊接，选用强度匹配适当并且塑性比较好的焊材，如Q345 钢的焊接采用E50型焊条及E5015型焊丝。
[1]二、施工现场钢结构吊装精度情况分析通过施工过程中的实际测量，在加笔者以往经验，分析出造成钢结构吊装精度出现偏差的主要原因如下：一是在钢梁在组装过程中，由于构件尺寸存在偏差，起吊后在安装过程中导致螺丝孔无法与螺丝卯合，因此钢梁的精准吊装无法实现；二是对钢体的焊接导致的精度问题，在焊接过程中，由于钢板热胀冷缩，焊接后焊缝收缩经常或导致翼缘板弯曲，严重者会使得粱整体扭曲，导致产生钢结构安装过程中出现精度问题[2]。
钢结构安装工程质量标准质量保证体系及措施
钢结构安装工程质量标准质量保证体系及措施1.1 质量标准1.1.1 钢构件组装的允许偏差1. 焊接H 型钢的允许偏差项目允许偏差(MM) 图例截面高度h<500 ±2.O 500<h<1000±3.O h>1000 ±4.0截面宽度B ±3.O 腹板中心偏移 2.0翼缘板垂直度△b/100，且不应大于3.O弯曲矢高（受压构件除外）L／1000，且不应大于10.O扭曲h／250，且不应大于5.O腹板局部平面度f t<14 3.O t≥14 2.O2. 焊接连接制作组装的允许偏差项目允许偏差（MM）图例对口错边△t/lO，且不应大于3.0闻隙a ±1.O 搭接长度a ±5.O 缝隙△ 1.5高度h ＋2.0垂直度△b/100，且不应大于3.O中心偏移e ±2.O型钢错位连接处 1.O 其他处 2.O箱形截面高度h ±2.O 宽度b ±2.O垂直度△b/200，且不应大于3.O3. 单层钢柱外形尺寸的允许偏差项目允许偏差（MM）检验方法图例柱底面到柱端与桁架连接的最上一个安装孔距离L ±L/1500±15.O用钢尺检查柱底面到牛腿支承面距离L1 ±Ll/2000 ±1.O牛腿面的翘曲△2.0 用拉线柱身弯曲矢高H/1200，不应大于12.0直角尺和钢尺检查柱身扭曲牛腿处3.0用拉线、吊线和钢尺检查其他处2.0柱截面几何尺连接处±3.O 用钢尺检查寸非连接处±4.0翼缘对腹板的垂直度连接处1.5用直角尺和钢尺检查其他处b/100，且不应大于5.0柱脚底板平面度5.O 用1m直尺和塞尺检查柱脚螺栓孔中心对柱轴线的距离3.0 用钢尺检查多节钢柱外形尺寸的允许偏差项目允许偏差检验方法图例（MM ）一节柱高度H±3.0用钢尺检查两端最外侧安装 孔距离L3 ±2.0铣平面到第一个安装孔距离a±1.0 柱身弯曲矢高ff/1500，且不应大于5.0用拉线和钢尺检查一节柱的柱身扭曲 h/250，且不应大于5.O用拉线、吊线和钢尺检查牛腿端孔到柱 轴线距离L2 ±3.O用钢尺检查牛腿的翘L2≤10002.O用拉线、直角尺和钢尺检曲或扭曲△L2>1003.O查柱截面尺寸连接处±4.0用钢尺检查非连接处±3.O柱脚底板平面度5.O 用直尺和塞尺检查翼缘板对腹板的垂直度连接处1.5用直角尺和钢尺检查柱脚螺栓孔对柱轴线的距离a 3.0用钢尺检查3.0箱型截面连接处对角线差3.O用直角尺和钢尺检查箱型柱身板垂直度h（b）/150，且不应大于5.O5. 钢桁架外形尺寸的允许偏差项目允许偏差（MM）检验方法图例桁架最外端两个孔或两端支承面最外侧距离L≤24m+3.O-7.OL>24m+5.0-10.0桁架跨中高度±10.O桁架跨中拱度设计要求起拱±L/5000设计未要求起拱10.O -5.O相邻节间弦杆弯曲（受压除外）L1/1000 支承面到第一个安装孔距离a ±1.O用钢尺检查檩条连接支座间距±5.O6. 钢管构件外形尺寸允许偏差项目允许偏差（MM）检验方法图例直径d ±5.O用钢尺检查构件长度L ±3.O管口圆度d/500且不应大于5.O管面对管轴的垂直度d/500且不应大于3.O用焊缝量规检查弯曲矢高L/1500且不应大于5.O用拉线、吊线和钢尺检查对口错边t/10且不应大于3.O用拉线和钢尺检查注：对方矩形管，d 为长边尺寸。
钢结构制作与安装的配合精度要求
钢结构制作与安装的配合精度要求一、钢结构制作的配合精度要求钢结构制作是一项非常重要的工程，它在建筑领域中担当着承载重量和保护结构安全的重要角色。
钢结构制作的配合精度要求，涉及到构件之间的精确连接和稳定性，对于整体结构的稳定性和安全性有着重要影响。
下面将从钢结构制作的要求、配合精度和钢结构安装的配合精度要求等方面进行详细讨论。
钢结构制作的要求主要包括材料质量、加工工艺和焊接质量等方面。
首先，钢结构材料应符合设计要求，具有足够的强度和刚性。
在制作过程中，应严格控制构件的尺寸、几何形状和质量。
其次，加工工艺也是确保钢结构制作质量的重要环节。
加工必须按照设计要求进行，保证构件的准确性和一致性。
焊接是钢结构制作中不可或缺的一环，焊接质量直接关系到整体结构的强度和稳定性。
因此，在焊接工艺上，必须保持适当的焊接质量和焊接强度。
二、钢结构制作的配合精度要求钢结构制作的配合精度要求是指对于构件之间的连接精度要求。
钢结构制作中的构件通常是在工厂制作好后运输到现场进行安装。
因此，构件之间的配合精度十分关键。
具体来说，钢结构制作的配合精度要求包括构件的尺寸精度、几何形状精度和局部造型精度。
1. 构件的尺寸精度要求钢结构制作中，每个构件的尺寸必须能够与其他构件配合，以确保整体结构的稳定性。
尺寸精度要求主要包括构件的长度、宽度和厚度等参数。
这些尺寸必须与设计图纸上的标准值一致，且在一定的公差范围内。
在制作过程中，必须严格按照设计要求进行测量和加工，以确保构件的尺寸精度。
2. 构件的几何形状精度要求几何形状精度是指构件的表面形状和曲率等特性。
在钢结构制作中，构件的几何形状精度对于连接和安装起到了至关重要的作用。
构件的几何形状必须符合设计要求，具有良好的平整度和符合标准的曲率。
在制作过程中，要根据设计要求进行测量和修整，以确保构件的几何形状达到所需精度。
3. 构件的局部造型精度要求局部造型精度是指构件表面的装饰和造型细节，如边角的连接、弧线的准确性等。
钢结构安装测量定位精度控制
钢结构安装测量定位精度控制摘要：经济的快速发展带动了我国建筑业的不断发展，建筑水平的提高带动了钢结构的发展。
其中钢结构的安装精度就成为了钢结构安装测量的重点。
本文主要以重庆市渝北区桃源居国际花园九、十区项目的钢结构工程施工过程测量控制为例，较全面地对钢结构施工安装测量精确定位进行分析。
关键词：测量精度；钢结构；预埋；三维控制网0引言近几年来，随着我国建筑市场的发展以及建筑水平的提高，钢结构建筑逐步增多，钢结构测量方法与精度至关重要，其安装精度直接影响到钢结构施工质量和结构安全。
所以如何提高钢结构安装过程中的测量精度就成为了一个值得研究的课题。
本文结合桃源居国际花园九、十区项目钢结构实际测量控制过程，浅析钢结构施工的测量定位精度控制。
1工程概况重庆桃源居国际花园九、十区总承包工程及生态停车楼项目位于重庆市渝北区桃源大道与长空路交界处。
用地面积为38298.38㎡，总建筑面积约183370.05㎡。
主体由钢筋混凝土加钢结构组成。
重庆桃源公园停车场用地面积1742.53㎡，总建筑面积约9434.85㎡。
项目主要由商业、公寓、住宅及停车库组成。
项目位于渝北区空港广场，属市中心，外部交通便利。
2钢结构整体测量工艺2.1建立精密三维控制网测量为满足高精度的钢结构测量必须首先建立精密三维控制网，三维控制网的预设精度根据钢结构测量精度要求进行估算，一般为0.4M左右（M为控制网误差和钢结构测量引起的点位总误差）。
平面控制测量必须有效减弱对中误差的影响，采用强制归心装置为最佳选择。
场地限制或时间不允许时，选用对中性能良好的全站仪和觇标牌观测，或采取在控制点上直接设置标志（如棱镜片）等措施。
为有效减小大气折光，通常选择不同时段取平均值或阴天气候减弱折光差对测角影响，测距应进行棱镜常数、温度和气压的改正。
高程控制网一般与平面网点重合（或部分点重合）布设，以土建高程点为起算点，构成结点水准网或附合水准路线，按二等或一等水准观测要求测量。
钢结构安装误差标准
钢结构安装误差标准一、构件尺寸误差构件尺寸误差是影响钢结构安装精度的重要因素。
根据相关规范，钢结构构件的尺寸误差应控制在一定范围内。
具体来说，钢梁的长度误差应不超过±5mm，高度误差应不超过±2mm，宽度误差应不超过±3mm。
钢板、钢管等原材料的长度误差应不超过±1mm，厚度误差应不超过±0.5mm。
二、轴线位置误差轴线位置误差是指钢结构构件在安装过程中偏离设计轴线的程度。
根据相关规范，钢结构安装的轴线位置误差应控制在一定范围内。
具体来说，单层钢结构框架的柱基中心线位移不应超过±10mm，扭曲不应超过±L/2000（L为柱基长度）。
多层钢结构框架的柱基中心线位移不应超过±30mm，扭曲不应超过±L/1500（L为柱基长度）。
三、垂直度误差垂直度误差是指钢结构构件在安装过程中偏离垂直线的程度。
根据相关规范，钢结构安装的垂直度误差应控制在一定范围内。
具体来说，单层钢结构框架的垂直度偏差应不超过H/1000（H为柱高），多层钢结构框架的垂直度偏差应不超过H/500（H为柱高）。
四、标高误差标高误差是指钢结构构件在安装过程中的高度偏差。
根据相关规范，钢结构安装的标高误差应控制在一定范围内。
具体来说，钢柱基础标高偏差应不超过±10mm，分段制作的单层钢结构框架整体高度偏差应不超过±30mm。
五、焊缝质量误差焊缝质量是影响钢结构稳定性的重要因素。
根据相关规范，钢结构安装的焊缝质量应符合一定标准。
具体来说，对接焊缝的余高不应超过2mm，角焊缝的焊脚尺寸不应超过设计焊脚尺寸的2/3。
同时，焊缝应饱满、无气孔、无夹渣等缺陷。
