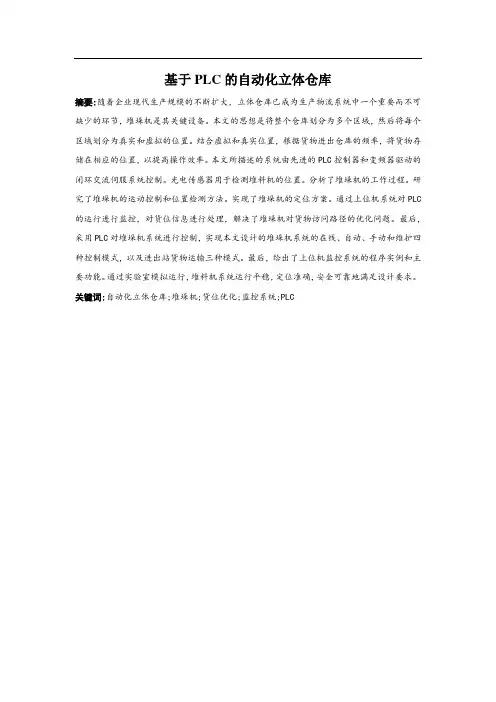

基于PLC的自动化立体仓库摘要:随着企业现代生产规模的不断扩大，立体仓库已成为生产物流系统中一个重要而不可缺少的环节，堆垛机是其关键设备。
本文的思想是将整个仓库划分为多个区域，然后将每个区域划分为真实和虚拟的位置。
结合虚拟和真实位置，根据货物进出仓库的频率，将货物存储在相应的位置，以提高操作效率。
本文所描述的系统由先进的PLC控制器和变频器驱动的闭环交流伺服系统控制。
光电传感器用于检测堆料机的位置。
分析了堆垛机的工作过程。
研究了堆垛机的运动控制和位置检测方法。
实现了堆垛机的定位方案。
通过上位机系统对PLC 的运行进行监控，对货位信息进行处理，解决了堆垛机对货物访问路径的优化问题。
最后，采用PLC对堆垛机系统进行控制，实现本文设计的堆垛机系统的在线、自动、手动和维护四种控制模式，以及进出站货物运输三种模式。
最后，给出了上位机监控系统的程序实例和主要功能。
通过实验室模拟运行，堆料机系统运行平稳，定位准确，安全可靠地满足设计要求。
关键词:自动化立体仓库;堆垛机;货位优化;监控系统;PLCAutomated Stereo Warehouse Based on PLC Absrtact: With the continuous expansion of modern production scale of enterprises, three-dimensional warehouse has become an important and indispensable link in production logis tics system, and stacker is its key equipment. The idea of this paper is to divide the who le warehouse into several areas, and then divide each area into real and virtual locations. Combining virtual and real locations, according to the frequencies of goods entering and l eaving the warehouse, the goods are stored in the corresponding locations to improve oper ation efficiency. The system described in this paper is controlled by advanced PLC control ler and closed-loop AC servo system driven by frequency converter. The photoelectric sens or is used to detect the position of the stacker. The working process of the stacker is ana lyzed. The movement control and location detection methods of the stacker are studied. T he positioning scheme of the stacker is realized. The operation of PLC is monitored by th e upper computer system, and the information of cargo location is processed, which solves the problem of optimizing the access path of stacker to cargo. Finally, PLC is used to c ontrol the stacker system, realizing the four control modes of online, automatic, manual an d maintenance of the stacker system designed in this paper, and three modes of inbound a nd outbound freight transportation. Finally, an example of the program and the main functi ons of the host computer monitoring system are given. Through the simulation operation o f the laboratory, the stacker system runs smoothly, locates accurately, and meets the design requirements safely and reliably.Key words: Automated three-dimensional warehouse; Stacker; Location optimization; Monit oring system; PLC目录第1章前言 (1)1.1自动化仓库概述 (1)1.1.1自动化立体仓库的组成 (1)1.1.2自动化立体仓库的优点 (1)1.1.3自动化立体仓库的分类 (2)1.2国内外研究现状 (2)第2章出入库原则及方式设计 (3)2.1出入库原则概述 (4)2.1.1先入先出原则 (4)2.1.2分区原则 (4)2.1.3均布原则 (5)2.1.4重力原则 (5)2.1.5效率原则 (6)2.2出入库流程设计 (6)第3章系统组成及硬件连接 (7)3.1工控器件简介 (7)3.1.1工控计算机 (7)3.1.2可编程序控制器(PLC) (7)3.1.3变频器 (9)3.2硬件设备设计 (9)3.2.1出入库系统 (9)3.2.2堆跺机系统 (10)3.3输入输出点分配 (12)3.4输送系统与上位机通信的寄存器区 (15)第4章 PLC控制程序 (15)4.1工作方式控制 (16)4.2手动运行方式下的运行控制 (16)4.3自动运行方式下的运行控制 (17)4.4手/自动工作方式的转换 (18)4.5检修状态 (18)4.6出入货台系统的报警 (19)第5章总结 (21)参考文献 (22)致谢 (23)第1章前言自动化仓储系统是一个不需要直接人工处理就可以自动储存和取出物料的系统。
基于PLC控制的自动化立体仓库设计与组态监控-河北大学

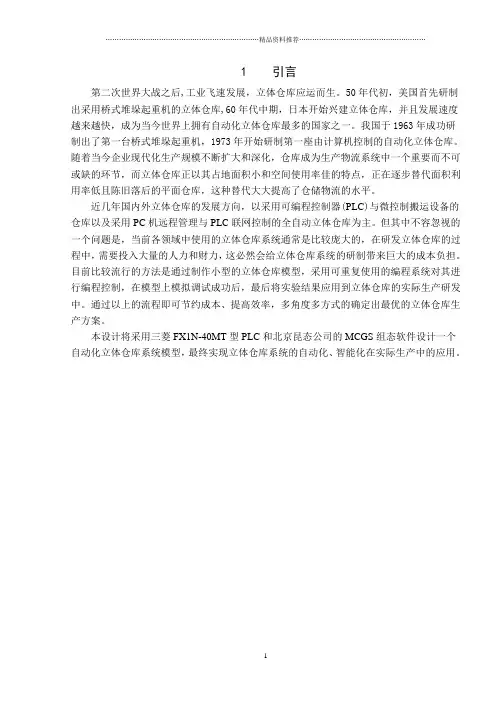

1 引言第二次世界大战之后,工业飞速发展，立体仓库应运而生。
50年代初，美国首先研制出采用桥式堆垛起重机的立体仓库,60年代中期，日本开始兴建立体仓库，并且发展速度越来越快，成为当今世界上拥有自动化立体仓库最多的国家之一。
我国于1963年成功研制出了第一台桥式堆垛起重机，1973年开始研制第一座由计算机控制的自动化立体仓库。
随着当今企业现代化生产规模不断扩大和深化，仓库成为生产物流系统中一个重要而不可或缺的环节，而立体仓库正以其占地面积小和空间使用率佳的特点，正在逐步替代面积利用率低且陈旧落后的平面仓库，这种替代大大提高了仓储物流的水平。
近几年国内外立体仓库的发展方向，以采用可编程控制器(PLC)与微控制搬运设备的仓库以及采用PC机远程管理与PLC联网控制的全自动立体仓库为主。
但其中不容忽视的一个问题是，当前各领域中使用的立体仓库系统通常是比较庞大的，在研发立体仓库的过程中，需要投入大量的人力和财力，这必然会给立体仓库系统的研制带来巨大的成本负担。
目前比较流行的方法是通过制作小型的立体仓库模型，采用可重复使用的编程系统对其进行编程控制，在模型上模拟调试成功后，最后将实验结果应用到立体仓库的实际生产研发中。
通过以上的流程即可节约成本、提高效率，多角度多方式的确定出最优的立体仓库生产方案。
本设计将采用三菱FX1N-40MT型PLC和北京昆态公司的MCGS组态软件设计一个自动化立体仓库系统模型，最终实现立体仓库系统的自动化、智能化在实际生产中的应用。
2 可编程逻辑控制器（PLC）简介随着微处理器，计算机和数字通信技术的飞速发展，计算机控制几乎已经扩展到了工业领域的每一个角落。
可编程序控制器（Programmable Logic Controller, PLC）作为一种应用面积广，功能强大，使用方便的通用自动控制装备，已经成为工业控制领域不可或缺的重要组成部分。
PLC已经广泛的应用在各种机械设备和生产过程的自动控制系统中，在其他领域也得到了迅速的发展。
基于PLC的自动化立体仓库运行系统设计
展望未来，我们将继续深入研究自动化立体仓库系统相关技术，致力于提高 系统的智能化和自动化水平。我们将物联网技术的发展，探索如何将自动化立体 仓库系统与物联网技术相结合，实现更高效、更智能的仓库管理。另外，我们将 绿色物流的发展趋势，努力提高系统的节能环保性能，为建设可持续发展的物流 行业做出贡献。
然而，在测试过程中，我们也发现了一些问题，如传感器误报、传输带卡滞 等。针对这些问题，我们提出了相应的维护方案，包括：定期检查传感器状态、 定期润滑传输带、定期进行系统备份等。同时，我们为现场技术人员提供了详细 的维护指导，确保了系统的正常运行。
总结本次演示所述，基于西门子PLC的自动化立体仓库系统设计与实现具有 重要的现实意义。该系统有效地提高了仓库管理的效率和准确性，降低了人工成 本，实现了货物的自动化存取、货位的精确控制、货物的有序排列、货物的快速 搬运和信息的实时监控等功能。测试结果表明，该系统性能稳定可靠，具有较高 的实用价值。
1、基于PLC的自动化立体仓库运行系统能够满足现代物流仓储领域对提高空 间利用率、货物搬运效率和仓库管理效率等方面的需求。
2、通过合理设计系统架构、选用高性能PLC控制模块以及优化控制算法和参 数调整等措施，可实现系统的稳定、高效运行，提高企业的物流运作能力和市场 竞争力。
