三电极体系
[精华]三电极系统
![[精华]三电极系统](https://img.taocdn.com/s3/m/b88c15742cc58bd63086bd93.png)
[精华]三电极系统工作电极参比电极对电极研究对象工作电极参比电极:确定工作电极电位辅助电极有时也称对电极:传导电流三电极体系含两个回路，一个回路由工作电极和参比电极组成，用来测试工作电极的电化学反应过程，另一个回路由工作电极和辅助电极组成，起传输电子形成回路的作用。
电化学需要两个电极同时发生氧化还原反应，那么需要两个电极但是针对您要研究的工作电极，需要参比电极精确地控制工作电极的电极电位，那么就需要额外的参比电极，以三者成为三电极体系。
参比电极和工作电极构成测试回路，体系可当成断路。
工作电极和对电极构成另外的回路，是构成电解槽的回路，满足电化学反应平衡的。
研究的是工作电极，只有精确地测定工作电极的电位，才能够考察电位同电化学反应，吸附等界面反应的规律。
至于辅助电极和工作电极之间的联系，主要是在于构建电化学反应平衡，另外要保证辅助电极不要影响到工作电极。
而确定辅助电极和工作电极之间的电位，用电压表就ok了，不需要双参比电极分别确定两电极电位。
当然，是否以后的电化学工作站，可以确定双参比，分别控制辅助电极和参比电极，可能也算是个新思路吧三电极是指工作电极;电导电极;甘汞电极。
用上电化学工作站的时候需要用上250ml电解池再放上三电极做自己想要做的式样。
同时，三个电极不要接触上，但要尽可能的近工作电极与对电极构成电流的回路，它们之间的电压叫槽牙，可用普通的伏特计测量。
工作电极与参比电极之间通过高输入阻抗的电位差计测量，类似于电位法的装置，是用来监控工作电极电位的线路。
上面有位说是断路，不确切，应该有微小电流流过。
楼上的说得都差不多了，本人补充点:参比电极要尽可能地靠近研究电极，一般用甘汞电极;辅助电极也就是对电极一般用铂电极或者其他，面积一般比研究电极的大5倍或以上。
对于电化学三电极体系的工作原理，用一句话概括就是三电极两回路: 三电极指的是工作电极、参比电极和对电极，工作电极又称为研究电极，顾名思义就是我们所要考察的电极;参比电极是用来测量工作电极电势的;对电极又称为辅助电极，只是用来通过电流的两回路指的是极化回路和测量回路电化学研究最常用的测试手段是电极极化曲线的测量，在三电极体系中，通过对工作电极施以不同的极化，测试电流密度与电势的对应关系曲线，了解工作电极的电化学性能。
三电极体系
三电极体系包括工作电极、对电极和参比电极1. 工作电极一般的工作电极需满足以下三个条件：①所研究的电化学反应不会因电极自身所发生的反应而受到影响，并且能够在较大的电位区域中进行测定。
②电极必须不与溶剂或电解液组分发生反应。
③电极面积不宜太大，电极表面最好是均一平滑，且能够通过简单的方法进行表面净化。
常见的“惰性”固体电极有玻碳、铂、金、银、铅、导电玻璃（FTO,ITO等）。
常用的液体电极有液态汞。
采用固体电极时，为了保证实验的重现性，需注意建立合适的电极预处理步骤。
2. 辅助电极（counter electrode）辅助电极也叫对电极，其作用是和工作电极组成一个串联回路，只起到导电的作用。
在电化学研究中经常选用性质比较稳定的材料，比如铂或者石墨。
（在需要长时间电化学实验的体系中最好选择石墨电极，因为最近的很多文献表明，当选用Pt做对电极时，长时间的测试往往会使Pt溶解，工作电极在扫描的过程中会沉积Pt，从而可能会影响工作电极的活性）为了减少辅助电极极化对工作电极的影响，辅助电极本身的电阻要小，并且不易极化，其面积通常要求大于工作电极。
其原因是在相同的电流下，如果电极面积大，那么电流密度小，根据B-V方程，其过电位小，极化小，因此电化学工作站的灵敏度高，干扰小。
反过来说，当工作电极的面积非常小时，极化电流引起的辅助电极的极化可以忽略不计，即辅助电极的电势在测量中始终稳定，此时辅助电极可以作为测量回路中的电势基准，即可作为参比电极。
例如，研究超微电极时，可用二电极体系就可以完成测量。
3. 参比电极（reference electrode）一般的工作电极需满足以下三个条件：①电极电势已知且稳定，重现性好的可逆电极。
即电极过程的交换电流密度相当高，是不极化或难极化电极，因此能迅速建立热力学平衡电位，其电极电势符合Nernst方程。
②参比电极内的电解液不与电解池中的电解液或相关物质反应。
③电极电位的温度系数小。
(完整版)三电极体系
工作电极参比电极对电极研究对象工作电极参比电极:确定工作电极电位辅助电极有时也称对电极:传导电流三电极体系含两个回路，一个回路由工作电极和参比电极组成，用来测试工作电极的电化学反应过程，另一个回路由工作电极和辅助电极组成，起传输电子形成回路的作用。
电化学需要两个电极同时发生氧化还原反应，那么需要两个电极但是针对您要研究的工作电极，需要参比电极精确地控制工作电极的电极电位，那么就需要额外的参比电极，以三者成为三电极体系。
参比电极和工作电极构成测试回路，体系可当成断路。
工作电极和对电极构成另外的回路，是构成电解槽的回路，满足电化学反应平衡的。
研究的是工作电极，只有精确地测定工作电极的电位，才能够考察电位同电化学反应，吸附等界面反应的规律。
至于辅助电极和工作电极之间的联系，主要是在于构建电化学反应平衡，另外要保证辅助电极不要影响到工作电极。
而确定辅助电极和工作电极之间的电位，用电压表就ok了，不需要双参比电极分别确定两电极电位。
当然，是否以后的电化学工作站，可以确定双参比，分别控制辅助电极和参比电极，可能也算是个新思路吧三电极是指工作电极；电导电极；甘汞电极。
用上电化学工作站的时候需要用上250ml电解池再放上三电极做自己想要做的式样。
同时，三个电极不要接触上，但要尽可能的近工作电极与对电极构成电流的回路，它们之间的电压叫槽牙，可用普通的伏特计测量。
工作电极与参比电极之间通过高输入阻抗的电位差计测量，类似于电位法的装置，是用来监控工作电极电位的线路。
上面有位说是断路，不确切，应该有微小电流流过。
楼上的说得都差不多了，本人补充点：参比电极要尽可能地靠近研究电极，一般用甘汞电极；辅助电极也就是对电极一般用铂电极或者其他，面积一般比研究电极的大5倍或以上。
对于电化学三电极体系的工作原理，用一句话概括就是三电极两回路：三电极指的是工作电极、参比电极和对电极，工作电极又称为研究电极，顾名思义就是我们所要考察的电极；参比电极是用来测量工作电极电势的；对电极又称为辅助电极，只是用来通过电流的两回路指的是极化回路和测量回路电化学研究最常用的测试手段是电极极化曲线的测量，在三电极体系中，通过对工作电极施以不同的极化，测试电流密度与电势的对应关系曲线，了解工作电极的电化学性能。
三电极体系
工作电极参比电极对电极研究对象工作电极参比电极:确定工作电极电位辅助电极有时也称对电极:传导电流三电极体系含两个回路，一个回路由工作电极和参比电极组成，用来测试工作电极的电化学反应过程，另一个回路由工作电极和辅助电极组成，起传输电子形成回路的作用。
电化学需要两个电极同时发生氧化还原反应，那么需要两个电极但是针对您要研究的工作电极，需要参比电极精确地控制工作电极的电极电位，那么就需要额外的参比电极，以三者成为三电极体系。
参比电极和工作电极构成测试回路，体系可当成断路。
工作电极和对电极构成另外的回路，是构成电解槽的回路，满足电化学反应平衡的。
研究的是工作电极，只有精确地测定工作电极的电位，才能够考察电位同电化学反应，吸附等界面反应的规律。
至于辅助电极和工作电极之间的联系，主要是在于构建电化学反应平衡，另外要保证辅助电极不要影响到工作电极。
而确定辅助电极和工作电极之间的电位，用电压表就ok了，不需要双参比电极分别确定两电极电位。
当然，是否以后的电化学工作站，可以确定双参比，分别控制辅助电极和参比电极，可能也算是个新思路吧三电极是指工作电极；电导电极；甘汞电极。
用上电化学工作站的时候需要用上250ml电解池再放上三电极做自己想要做的式样。
同时，三个电极不要接触上，但要尽可能的近工作电极与对电极构成电流的回路，它们之间的电压叫槽牙，可用普通的伏特计测量。
工作电极与参比电极之间通过高输入阻抗的电位差计测量，类似于电位法的装置，是用来监控工作电极电位的线路。
上面有位说是断路，不确切，应该有微小电流流过。
楼上的说得都差不多了，本人补充点：参比电极要尽可能地靠近研究电极，一般用甘汞电极；辅助电极也就是对电极一般用铂电极或者其他，面积一般比研究电极的大5倍或以上。
对于电化学三电极体系的工作原理，用一句话概括就是三电极两回路：三电极指的是工作电极、参比电极和对电极，工作电极又称为研究电极，顾名思义就是我们所要考察的电极；参比电极是用来测量工作电极电势的；对电极又称为辅助电极，只是用来通过电流的两回路指的是极化回路和测量回路电化学研究最常用的测试手段是电极极化曲线的测量，在三电极体系中，通过对工作电极施以不同的极化，测试电流密度与电势的对应关系曲线，了解工作电极的电化学性能。
三电极体系

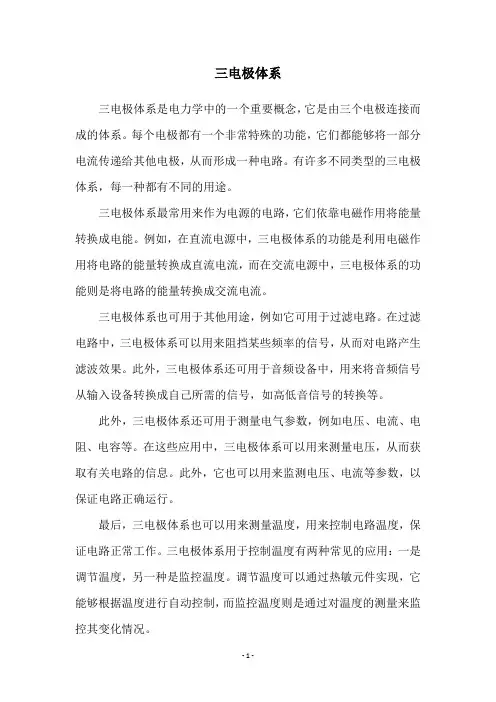

三电极体系
三电极体系是电力学中的一个重要概念，它是由三个电极连接而成的体系。
每个电极都有一个非常特殊的功能，它们都能够将一部分电流传递给其他电极，从而形成一种电路。
有许多不同类型的三电极体系，每一种都有不同的用途。
三电极体系最常用来作为电源的电路，它们依靠电磁作用将能量转换成电能。
例如，在直流电源中，三电极体系的功能是利用电磁作用将电路的能量转换成直流电流，而在交流电源中，三电极体系的功能则是将电路的能量转换成交流电流。
三电极体系也可用于其他用途，例如它可用于过滤电路。
在过滤电路中，三电极体系可以用来阻挡某些频率的信号，从而对电路产生滤波效果。
此外，三电极体系还可用于音频设备中，用来将音频信号从输入设备转换成自己所需的信号，如高低音信号的转换等。
此外，三电极体系还可用于测量电气参数，例如电压、电流、电阻、电容等。
在这些应用中，三电极体系可以用来测量电压，从而获取有关电路的信息。
此外，它也可以用来监测电压、电流等参数，以保证电路正确运行。
最后，三电极体系也可以用来测量温度，用来控制电路温度，保证电路正常工作。
三电极体系用于控制温度有两种常见的应用：一是调节温度，另一种是监控温度。
调节温度可以通过热敏元件实现，它能够根据温度进行自动控制，而监控温度则是通过对温度的测量来监控其变化情况。
总之，三电极体系是一个多功能的电气体系，它可以用来作为电源、过滤器和其他应用。
同时，它也可以用来测量电气参数，以控制电路温度。
这种电气体系的重要性不言而喻，它不仅在日常用电中大量使用，在各种电子设备、自动控制装置和安全监控系统中也有着重要的地位。
三电极体系

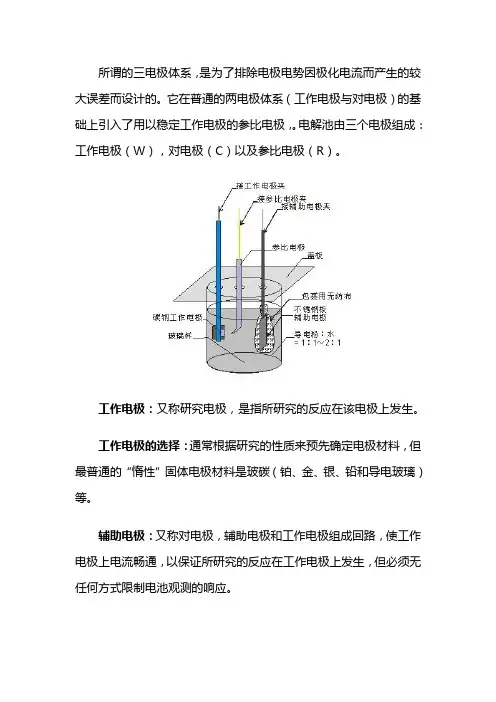

所谓的三电极体系，是为了排除电极电势因极化电流而产生的较大误差而设计的。
它在普通的两电极体系（工作电极与对电极）的基础上引入了用以稳定工作电极的参比电极，。
电解池由三个电极组成：工作电极（W），对电极（C）以及参比电极（R）。
工作电极：又称研究电极，是指所研究的反应在该电极上发生。
工作电极的选择：通常根据研究的性质来预先确定电极材料，但最普通的“惰性”固体电极材料是玻碳（铂、金、银、铅和导电玻璃）等。
辅助电极：又称对电极，辅助电极和工作电极组成回路，使工作电极上电流畅通，以保证所研究的反应在工作电极上发生，但必须无任何方式限制电池观测的响应。
W是主要的电极研究和操作对象，R是电势电极的比较标准，而C主要用以通过极化电流，实现对电极的极化。
右图中，我们可以看到，三电极体系在电路中时，P代表极化电源，为研究电极提供极化电流。
mA和V分别为电流表和电压表，用以测试电流和电势。
P，mA，C，W构成的左侧回路，称为极化回路，在极化回路中有极化电流通过，可对参比电极进行测量和控制。
V，R，W构成了右侧回路，称为测量控制回路。
在此回路中，对研究电极的电势进行测量和控制，由于回路中无极化电流流过，仅有极小的测量电流，所以不会研究电极的极化状态和参比电极的稳定性造成干扰。
由此可见，三电极体系可使研究电极表面通过极化电流，又不会妨碍研究的电极电势的控制和测量，可同时实现电势和电流的控制和测量。
所以，大部分电化学研究测试均在三电极体系完成。
三电极体系
三电极系统组成：对应的三个电极是工作电极，参比电极和辅助电极。
工作电极：也称为研究电极，它是指在电极上发生的反应。
一般来说，工作电极的基本要求是：工作电极可以是固体或液体，并且可以使用各种导电固体材料作为电极。
（1）所研究的电化学反应不受电极本身反应的影响，并且可以在较大的电位区域中进行测量；（2）电极不得与溶剂或电解质成分发生反应；（3）电极面积不应太大，电极表面应均匀光滑，并可用简单方法清洗。
工作电极的选择：电极材料通常根据研究的性质预先确定，但是最常见的“惰性”固体电极材料是玻璃碳（铂，金，银，铅和导电玻璃）等。
固态电极，为了确保实验的可重复性，有必要建立适当的电极预处理步骤，以确保氧化还原，表面形态和可再现状态而不会吸附杂质。
在液体电极中，汞和汞齐是最常用的工作电极。
它们既是液体，又具有可重现的均匀表面，因此易于制备和保持清洁。
同时，电极上的高氢放出超电势改善了负电势下的工作窗口，这在电化学分析中得到了广泛的应用。
辅助电极：也称为对电极，辅助电极和工作电极形成一个环路，以使工作电极上的电流畅通无阻，以确保研究的反应在工作电极上发生，但是电池观察到的响应一定不能以任何方式受到限制。
由于工作电极的氧化或还原反应，可以将辅助电极布置为气体沉淀反应或工作电极反应的逆反应，以保持电解质成分不变，即保持辅助电极的性能。
电极通常不会显着影响研究电极上的反应。
但是，减少反应在辅助电
极上对工作电极的干扰的最佳方法可能是使用烧结玻璃，多孔陶瓷或离子交换膜将溶液隔离在两个电极区域中。
三电极体系
三电极由工作电极，参比电极，辅助电极（或对电极）组成。
三电极体系含两个回路，一个回路由工作电极和参比电极组成，用来测试工作电极的电化学反应过程，另一个回路由工作电极和辅助电极组成，起传输电子形成回路的作用。
也就是说，工作电极的电位是相对于参比电极，而对电极与工作电极是组成一个电路的闭合回路。
辅助电极的面积一般比研究电极大，这样就降低了辅助电极上的电流密度，使其在测量过程中基本上不被极化，因而常用铂黑电极作辅助电极，也可以使用在研究介质中保持惰性的金属材料如Ag、Ni、W、Pb等；在特定情况下有时使用特定电极。
有时为了测量简便，辅助电极也可以用与研究电极相同的金属制作。
铂常用作辅助电极，但有各种形式：铂片电极，铂丝电极，铂网电极，铂黑电极……一般怎么选择啊，根据是什么？玻璃碳就可以的，至于什么形状不重要，重要的你的辅助电极面积必须远大于你的工作电极面积，至少是5倍吧尽可能的大，一般工作电极0.07 cm2,辅助电极我们用1 cm2，至于为什么要大，这个三电极构造有关，具体最好自己查查或者其他站友解释下，我印象中是防止辅助电极与电解质界面电容的影响，因为电容与面积呈正比。
我半道出家电化学，现炒现卖型.辅助电极为理想可极化电极，即在无论加多大电压，电极表面不发生电荷转移，即没有电流产生。
另外电极面积要大于工作电极面积是使测量时候的电流尽量加在工作电极上，减少误差。
鲁金毛细管作用---抛砖引玉最近做电化学测试时，对鲁金毛细管的作用又有了一点新的认识。
在此粗略整理了下，希望高人能指出其中不当之处！鲁金毛细管的主要作用是减小IR’（溶液欧姆电位降）从而较为精确地测定或控制工作电极的电极电位，同时不影响工作电极表面的电场分布。
为了实现这两个目的，鲁金毛细管在保证机械强度的基础上越细越好，其和电极表面的最佳距离为0.5～1（鲁金毛细管外径）。
具体原理可以这么理解：一个测试体系工作电极和辅助电极之间的电位差称为电压U，U= I ｛R1（工作电极电化学电阻，其随着I的变化而变化的）+R2（溶液电阻）+R3（辅助电极电化学电阻，其随着I的变化而变化的）｝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三电极体系
三电极体系是一种由三电极组成的电路结构，是一种结构相对稳定、功能较为强大的电路体系。
由于它具有许多高级特性，因此在很多领域都有广泛的应用，如诊断测量、控制和信号处理等。
三电极体系可以指定为模拟电路也可以指定为数字电路，但它在诊断测量领域占据着最重要的地位。
它可以通过高精度的模拟电路和高精度数字电路来模拟物理过程，也可以作为一种控制输出。
三电极体系由三个电极构成：电极A，电极B和电极C。
电极A 的输入信号会先被电极B放大，然后经过电极C的反馈电路，放大信号有效功率，最后输出到电极A，形成一个无级调节电路。
它可以利用外部调节电路，调节信号的幅度和相位，以达到恒定电压和恒流的效果。
常见的三电极系统有测试放大器、反馈放大器、运放等。
测试放大器是一种高精度的电路，用于测量非常微小的电压和电流，这种电路具有良好的抑制失真能力，测量精度高，同时可以控制输出电流的大小。
反馈放大器由一个基础放大器和一个反馈电路组成，主要用于放大模拟和数字信号，可以改善信号幅度和相位，并且可以有效地控制输出信号的大小。
运放也是一种三电极体系，它具有测试放大器和反馈放大器的特点，它可以通过一个可调反馈电路来控制电压，这种电路可以有效地放大非常低的信号，并保持恒定的输出电压和电流。
三电极体系的应用比较广泛，它可以用于电力调节、音频控制、视频控制、功率放大器、电话系统等等。
在电力调节领域，三电极体系可以实现低噪声的稳定放大，用于调节发电机的输出功率，以及稳定电压和电流的变化。
在音频控制领域，它可以实现多路音频信号的放大和多路音频信号的混合，这样可以制作出非常丰富多彩的音频效果。
在视频控制领域，它可以实现对复杂的视频画面的高精度控制。
三电极体系的应用范围极其广泛，它甚至可以用于自动化设备中，如机器人，遥控飞行器等。
它可以用于控制机器人的运动轨迹，实现自动化操作，遥控飞行器也可以利用它来控制姿态，实现自主飞行。
三电极体系因其多样的功能和广泛的应用，受到了广大技术人员的热烈欢迎，并被广泛应用于各个行业，可以说是电子技术领域必不可少的一部分。
