伺服电机常用电气测试方法0827

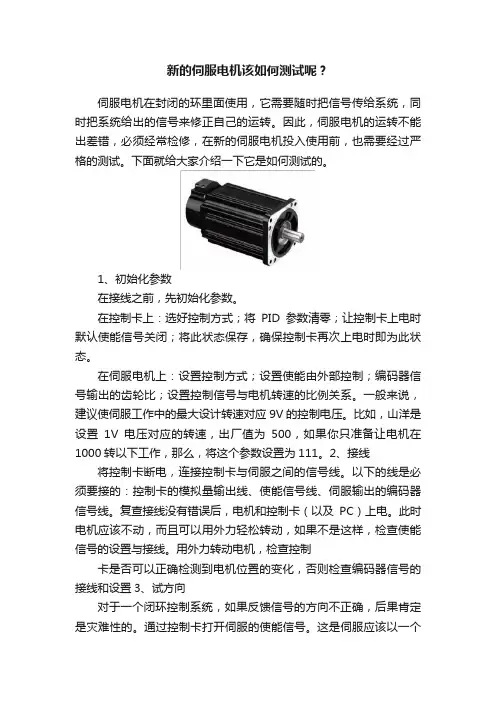

新的伺服电机该如何测试呢？
新的伺服电机该如何测试呢？伺服电机在封闭的环里面使用，它需要随时把信号传给系统，同时把系统给出的信号来修正自己的运转。
因此，伺服电机的运转不能出差错，必须经常检修，在新的伺服电机投入使用前，也需要经过严格的测试。
下面就给大家介绍一下它是如何测试的。
1、初始化参数在接线之前，先初始化参数。
在控制卡上：选好控制方式；将PID参数清零；让控制卡上电时默认使能信号关闭；将此状态保存，确保控制卡再次上电时即为此状态。
在伺服电机上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。
一般来说，建议使伺服工作中的最大设计转速对应9V的控制电压。
比如，山洋是设置1V电压对应的转速，出厂值为500，如果你只准备让电机在1000转以下工作，那么，将这个参数设置为111。
2、接线将控制卡断电，连接控制卡与伺服之间的信号线。
以下的线是必须要接的：控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。
复查接线没有错误后，电机和控制卡（以及PC）上电。
此时电机应该不动，而且可以用外力轻松转动，如果不是这样，检查使能信号的设置与接线。
用外力转动电机，检查控制卡是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置3、试方向对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。
通过控制卡打开伺服的使能信号。
这是伺服应该以一个较低的速度转动，这就是传说中的“零漂”。
一般控制卡上都会有抑制零漂的指令或参数。
使用这个指令或参数，看电机的转速和方向是否可以通过这个指令（参数）控制。
如果不能控制，检查模拟量接线及控制方式的参数设置。
确认给出正数，电机正转，编码器计数增加；给出负数，电机反转转，编码器计数减小。
如果电机带有负载，行程有限，不要采用这种方式。
测试不要给过大的电压，建议在1V以下。
如果方向不一致，可以修改控制卡或电机上的参数，使其一致。
4、抑制零漂在闭环控制过程中，零漂的存在会对控制效果有一定的影响，最好将其抑制住。
伺服电机检测方法
伺服电机检测方法伺服电机是一种智能化运动控制系统的核心部件，通常被用于机器人、自动化设备、工业机器人等领域中。
伺服电机相比传统马达发动机等，具有高速、高精度、高稳定性等特点，适用性广，因此受到越来越多企业的欢迎。
伺服电机作为运动控制系统的核心部件之一，需要保证其运行稳定可靠，否则可能导致设备损坏，带来更大的风险。
因此，对于伺服电机的检测方法尤为重要，检测流程应尽可能细致、详细，以便于发现潜在的问题。
1.外观检查：首先需要对伺服电机的外观进行检查，包括电机外壳、电机轴、电机输出轴和电机连接线等，确保它们完好无损、坚固耐用。
2.电气参数检测：检查伺服电机的各项电气参数是否与规格书的要求相符，包括电感、电阻、电压、频率等参数。
这些参数可以通过万用表或其他测试仪器来进行检测。
3.运动控制检测：伺服电机是通过数码控制器来实现运动控制的，因此需要对数码控制器进行检查。
检查数码控制器的输出信号是否正确，以及控制信号是否正常。
4.负载反馈检测：伺服电机通常配备有负载反馈装置，负载反馈装置能够提供运动控制系统所需要的实时反馈信号。
因此，需要对负载反馈装置进行检测，保证其正常工作。
负载反馈装置检测需要通过实验数据进行比较，以检测其准确性。
5.振动检测：伺服电机的振动能够反映出伺服电机是否平稳运行。
因此，需要对伺服电机的振动进行检测，以判断是否存在共振点或振动异常问题。
6.温度检测：伺服电机在运行状态下会产生一定的热量，因此需要对伺服电机的表面温度进行检测，确保其温度不会超过设定阈值。
总结对于伺服电机的检测方法，要综合考虑电气参数、运动控制、负载反馈、振动和温度等因素，以确保其稳定可靠的运行。
每次对伺服电机进行检测时，需要尽可能地详细记录测试数据和结果，以便于参考和分析。
同时，若发现任何潜在问题，应及时处理，以保证整个系统的可靠性和安全性。
伺服电机测试
伺服电机测试1. 简介本文档旨在介绍伺服电机测试的方法和步骤。
伺服电机是一种能够准确控制位置和速度的电机，在机械和自动化领域得到广泛应用。
通过测试伺服电机的性能，可以确保其正常工作，并且能够满足应用的需求。
2. 测试目标伺服电机测试的主要目标是验证其位置和速度控制的准确性和稳定性。
具体包括以下几个方面的测试：•位置控制：测试伺服电机在不同速度和负载条件下的位置控制精度和稳定性。
•速度控制：测试伺服电机在不同负载条件下的速度控制精度和稳定性。
•响应时间：测试伺服电机从接收到控制信号到实际位置或速度达到设定值的时间。
3. 测试准备在进行伺服电机测试之前，需要进行以下准备工作：3.1 硬件准备•伺服电机：选择要测试的伺服电机，并确保其安装正确，并与控制器相连。
•控制器：准备一台能够控制伺服电机的控制器，并确保其与伺服电机连接。
•传感器：如果需要测试位置控制精度，可准备相应的位置传感器，并与伺服电机连接。
•负载：准备适当的负载来模拟实际工作条件。
3.2 软件准备•控制软件：下载并安装适用于伺服电机的控制软件，并确保其与控制器连接。
•配置软件：使用控制软件进行参数配置，如PID参数和限位设置。
•测试软件：选择合适的测试软件来执行伺服电机的测试任务。
3.3 测试环境准备•确保测试环境处于合适的温度和湿度条件。
•确保测试环境没有干扰源，如电磁干扰或振动源。
4. 测试步骤以下是进行伺服电机测试的基本步骤：4.1 确认连接首先，确认伺服电机和控制器之间的连接正确，并确保控制器能够与伺服电机通信。
4.2 参数配置使用控制软件对伺服电机进行参数配置，主要包括PID参数的调整和限位设置。
4.3 位置控制测试1.设置一个目标位置。
2.发送控制信号，让伺服电机运动到目标位置。
3.通过传感器读取电机实际位置，并与目标位置进行比较。
4.记录位置误差，并分析其稳定性。
4.4 速度控制测试1.设置一个目标速度。
2.发送控制信号，让伺服电机运动以目标速度。
伺服电机的定位精度测试方法
伺服电机的定位精度测试方法在机械设计中，伺服电机是一种常见的驱动装置，其高精度的定位性能被广泛应用于各种行业。
而在生产和使用过程中，如何准确地测试伺服电机的定位精度成为了重要问题，因为测试结果直接关系到产品的质量和稳定性。
下面，本文将介绍两种常见的伺服电机定位精度测试方法，以供参考和借鉴。
一、激光干涉法激光干涉法是一种常用的测量方法，它基于激光光束与被测物体表面的反射光的干涉现象，计算出待测物体的距离或运动状态。
在测试伺服电机定位精度时，可以使用激光干涉仪器来测试。
测试步骤：1.安装测试系统：将激光干涉仪器安装在被测试的伺服电机附近，使其成为倾斜激光束的发射源。
2.测试样本设置：将测试样本与伺服电机连接，例如将测试样本与伺服电机轴对齐并夹持测试样本。
3.测试采集：启动伺服电机，使测试样本进行一系列的定位运动，例如沿一个直线或一个圆周运动，此时激光干涉仪器会记录下测试样本的运动轨迹。
4.数据处理：通过对激光干涉仪器所记录的运动轨迹数据进行分析和计算，可以得到伺服电机的定位精度数据。
二、码盘反馈法码盘反馈法是另一种常见的测试方法，它基于码盘测量被测伺服电机旋转的角度并反馈给控制系统，实现位置闭环控制。
在测试伺服电机定位精度时，可以使用码盘反馈仪器来测试。
测试步骤：1.安装测试系统：将码盘反馈仪器安装在被测试的伺服电机附近，使其能够测量伺服电机的旋转角度。
2.测试样本设置：将测试样本与伺服电机连接，例如将测试样本夹持在伺服电机的轴上。
3.测试采集：启动伺服电机，使测试样本进行一系列的定位运动，例如沿一个直线或一个圆周运动，此时码盘反馈仪器会记录下测试样本的位置数据。
4.数据处理：通过对码盘反馈仪器所记录的位置数据进行分析和计算，可以得到伺服电机的定位精度数据。
总结在测试伺服电机定位精度时，激光干涉法和码盘反馈法是两种常见的测试方法，它们都有各自的优缺点和适用范围。
具体选择哪种方法，需要根据测试需要和具体条件进行综合考虑。

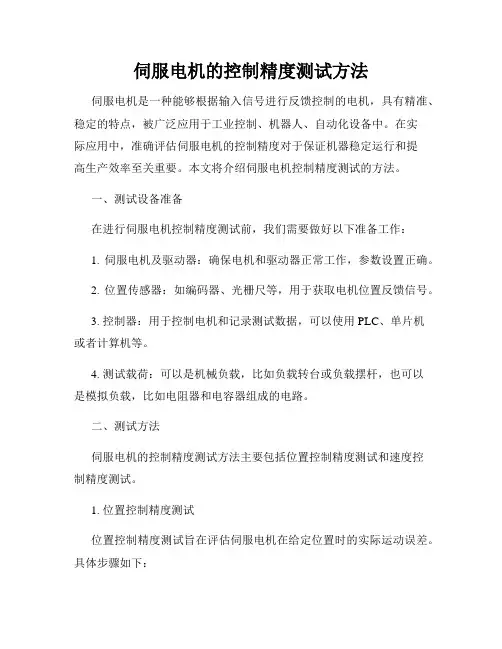

伺服电机的控制精度测试方法
伺服电机的控制精度测试方法伺服电机是一种能够根据输入信号进行反馈控制的电机，具有精准、稳定的特点，被广泛应用于工业控制、机器人、自动化设备中。
在实际应用中，准确评估伺服电机的控制精度对于保证机器稳定运行和提高生产效率至关重要。
本文将介绍伺服电机控制精度测试的方法。
一、测试设备准备在进行伺服电机控制精度测试前，我们需要做好以下准备工作：1. 伺服电机及驱动器：确保电机和驱动器正常工作，参数设置正确。
2. 位置传感器：如编码器、光栅尺等，用于获取电机位置反馈信号。
3. 控制器：用于控制电机和记录测试数据，可以使用PLC、单片机或者计算机等。
4. 测试载荷：可以是机械负载，比如负载转台或负载摆杆，也可以是模拟负载，比如电阻器和电容器组成的电路。
二、测试方法伺服电机的控制精度测试方法主要包括位置控制精度测试和速度控制精度测试。
1. 位置控制精度测试位置控制精度测试旨在评估伺服电机在给定位置时的实际运动误差。
具体步骤如下：1.1 设置目标位置：根据实际应用需求，确定目标位置。
1.2 归零操作：将伺服电机回到初始位置，确保起点准确。
1.3 控制方式设定：选择适当的控制方式，如位置模式控制。
1.4 启动伺服控制：根据设定的目标位置和控制方式，启动伺服控制。
1.5 记录测试数据：使用位置传感器获取伺服电机的实际位置数据，与目标位置进行比较，记录实际误差。
1.6 分析数据：根据实际误差数据进行统计分析，可以使用均方根误差（Root Mean Square Error, RMSE）来评估位置控制精度。
2. 速度控制精度测试速度控制精度测试旨在评估伺服电机在给定速度时的实际运行精度。
具体步骤如下：2.1 设置目标速度：根据实际应用需求，确定目标速度。
2.2 归零操作：将伺服电机回到初始位置，确保起点准确。
2.3 控制方式设定：选择适当的控制方式，如速度模式控制。
2.4 启动伺服控制：根据设定的目标速度和控制方式，启动伺服控制。
伺服电机的扭矩测试方法
伺服电机的扭矩测试方法
伺服电机的扭矩是指在运动学控制中，在电机转子上施加的力矩。
测试伺服电机的扭矩是评估电机性能的重要指标之一。
本文将介绍一些常见的测试伺服电机扭矩的方法。
1. 电流测试法
电流测试法是一个简单而有效的测试伺服电机扭矩的方法。
在这种方法中，要使用一个能够读取电流的电流表，将电流表连接到伺服电机的电源线上，并施加伺服控制器。
然后，以一个已知的速度来启动电机，并记录电流读数。
对于已知速度和有序电流读数，可以计算出电机的扭矩。
2. 加载测试法
此方法涉及使用负载来测量伺服电机的扭矩。
要使用一个负载测试仪器，将其连接到伺服电机轴上，并将负载应用于该轴。
然后，以一个已知速度来启动电机，并记录所应用负载和电机的电流读数。
通过这些读数，可以计算出伺服电机在承受负载时的扭矩。
这种方法的优点是可以在实际负载下测试电机扭矩，但缺点是需要额外的仪器和设备。
3. 位移测试法
位移测试法是一种间接测试伺服电机扭矩的方法。
在该方法中，使用一个能够测量伺服电机位置变化的编码器，并记录在一定时间内电机的位移变化和电流读数。
通过这些数据，可以计算出电机扭矩。
这
种方法的缺点是需要精确计算电机位移和测量电流，并且测试结果容易受到电机控制的影响。
以上是一些常用的伺服电机扭矩测试方法，每种方法都有其独特的优点和局限。
选择适当的测试方法取决于测试目的、可用设备和所需精度等因素。
伺服电机检测
伺服电机检测引言伺服电机是一种精密控制电机，能够实现高精度的位置、速度和力矩控制。
在工业自动化、机器人、航空航天等领域得到广泛应用。
伺服电机的可靠性和性能在很大程度上决定了系统的运行效果。
因此，对伺服电机进行检测和诊断是非常重要的。
本文将介绍伺服电机的检测方法和注意事项，帮助工程师有效地进行伺服电机的测试和故障排除。
检测方法1. 硬件连接检测首先，需要检查伺服电机是否正确连接到电源和控制器。
确保电机的供电和控制信号正确接入，并且线路连接牢固。
使用万用表可以检测电压和电流是否正常，以及是否有短路或断路等问题。
2. 增量式编码器测试伺服电机通常使用增量式编码器来实现闭环控制。
在进行检测之前，需要先了解编码器的工作原理和信号输出方式。
使用示波器或编码器接口设备，连接到编码器的信号线上，检测A相和B相的波形是否正常。
通过旋转电机轴，观察信号是否按照预期的方向和频率变化。
还可以检查Z相信号的脉冲输出，确保Z相信号的触发位置准确。
3. 控制器和驱动器测试如果伺服电机有独立的控制器和驱动器，需要检测这两个部分的工作状态。
首先，使用示波器检测控制器的指令信号是否正确输出。
可以将控制器的输出信号连接到示波器的输入端，观察信号的幅值和频率是否符合预期。
其次，检测驱动器的电源和控制信号是否正常。
可以使用万用表测量电源电压是否稳定，控制信号是否正确传输和接收。
还可以观察驱动器的状态指示灯，确保驱动器工作正常。
4. 轴的运动测试伺服电机的一个重要功能是实现精确的轴运动控制。
在进行轴运动测试之前，需要确保伺服驱动器的参数设置正确，并且轴与负载之间没有阻力或故障。
可以使用控制器发送指令，让电机按照不同的速度和位置进行运动。
通过观察电机的运动轨迹和实际位置，检查是否与预期相符。
如果发现轨迹偏移或位置不准确的情况，可能是参数设置错误或者编码器信号异常。
5. 力矩和负载测试伺服电机通常需要控制一定的力矩或扭矩。
在进行力矩和负载测试之前，需要先了解电机的额定力矩和负载能力。
伺服系统的参数与特性测试方法
伺服系统的参数与特性测试方法伺服系统是一种常见的控制系统，用于对某个机械装置进行精确的位置或速度控制。
为了确保伺服系统的性能稳定可靠，需要对其参数与特性进行测试和评估。
本文将介绍伺服系统的参数与特性测试方法，以帮助读者更好地了解伺服系统的性能。
一、参数测试1.1 稳态误差测试稳态误差是指系统输出与期望输出之间的偏差，用来评估系统的精度。
稳态误差测试通常可以通过给系统输入一个恒定的参考信号，观察输出信号是否能够达到理想的目标值来进行。
1.2 响应时间测试响应时间是指系统从接收到输入信号到输出信号出现变化所需的时间。
响应时间测试一般可以通过给系统输入一个阶跃信号，观察系统输出信号达到稳定值所需的时间来进行。
1.3 带宽测试带宽是指系统能够传递的最高频率信号。
带宽测试可以通过给系统输入一个频率逐渐增加的正弦信号，并记录系统输出的幅值随频率变化的情况，以确定系统的带宽。
1.4 饱和测试饱和是指当输入信号的幅值超过系统能够处理的范围时，系统输出不再随之变化的现象。
饱和测试可以通过逐渐增加输入信号的幅值，观察系统输出信号是否出现饱和现象来进行。
二、特性测试2.1 线性度测试线性度是指系统输出与输入之间的关系是否为线性关系。
线性度测试可以通过给系统输入一系列不同幅值的信号，观察输出信号与输入信号之间是否存在线性偏差来进行。
2.2 跨越能力测试跨越能力是指系统对快速变化输入信号的响应能力。
跨越能力测试可以通过给系统输入一个快速变化的信号，观察系统输出信号是否能够准确地跟随输入信号进行。
2.3 抗干扰性测试抗干扰性是指系统对外部干扰信号的抑制能力。
抗干扰性测试可以通过给系统输入一个包含噪声或干扰的信号，观察系统输出信号是否能够保持稳定，不受干扰的影响。
2.4 震动测试震动测试是评估系统在面对外界机械振动或冲击时的稳定性能力。
震动测试可以通过给系统施加不同频率和幅值的振动输入，观察系统输出信号是否能够稳定地保持在目标值附近。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
反电势常数
用电机驱动器让电机旋转（这时速度设定为1000r/min），测量电机线电压有效值E，公式为
KE：反电动势常数V/krpm（伏/千转分钟）
E：电机的线电压（V）
Sine波形、满足电机特性设计值
肉眼、示波器、速曲线（连续工作区）
1、在额定转矩条件下，从额定转速开始，测得转速n1，使得电机在此转速下运行2小时的温升为60K。此转速为电机在额定负载时，能连续工作的最高转速。
满足电机特性设计值
转矩测试仪，转速测试仪
12
空载额定转速温升曲线
测量电机在额定转速空载条件下的温升，每分钟记录一次，持续时间2小时。
满足电机特性设计值
测温仪，专用驱动器
13
额定负载温升曲线
测量电机在额定转速额定负载条件下的温升，每分钟记录一次，持续时间2小时。
满足电机特性设计值
测温仪，专用驱动器
14
伺服电机常规电气参数测试方法
序号
检查项目
检查方法
判定基准
设备
1
相电阻
测量U-V，V-W，W-U的相间电阻，并将测量值转换为25℃的相电阻值，即
R：25℃时的换算电阻
RT：电阻的测量值
T：测量电阻时的温度
平均相电阻为(RUV+RVW+RWU)/6
满足电机特性设计值
惠斯登电桥
2
相电感
LCR仪表频率为1kHz，输入电压为1V。测量U-V,V-W,W-U的相间电感，然后取平均值，得到相电感L=(LUV+LVW+LWU)/6。
2、在空载条件下，从额定转速开始，以每分钟增加60rpm的速度逐渐增加电机转速，并同时观察实际测量转速，当实际转速不随设定转速增加时，记下此时的转速n2。此转速亦为空载最高转速。
满足电机特性设计
转矩测试仪，转速测试仪
8
转矩转速曲线（短时工作区）
1、在0.25额定转速条件下，在1min之内，转矩从额定转矩逐渐增加止3倍额定转矩，测试电机表面温升不超过60℃。
额定转速空载电流
测量电机在空载额定转速下的相电流。
满足电机特性设计值
0.5级交流电流计、专用电机驱动器
15
额定电流
测量在额定转矩和额定转速下电机的相电流。
16
额定转速空载噪声
测量电机在空载额定转速下离电机0.5米处的噪声。
无异常噪声，小于65dB(A)
听觉、KSC1502指示噪声仪
17
转矩常数
利用以下公式算出转矩常数，即
连续测3次，得到3个平均值L1，L2，L3，于是测得相电感最终结果为L=(L1+L2+L3)/3。
满足电机特性设计值
LCR仪表
3
直轴电感
交轴电感
LCR仪表频率为1kHz，输入电压为1V。测量任意两相的相间电感，用手缓慢转动电机转轴，记下最大值Lmax和最小值Lmin。
Ld=Lmin/2，Lq=Lmax/2
：转矩常数（Nm/A）
：额定转矩（Nm）
：额定电流（A）
：空载电流（A）
满足电机特性设计值
18
额定效率
在额定负载及额定转速下，用两功率表法测量驱动器输入端的电功率PIN=(P1+P2)。
则系统效率为PN/PIN。
P1、P2：功率表读数
PIN：驱动器输入端的电功率
PN：额定功率
满足电机特性设计值
功率表
Ld：直轴电感
Lq：交轴电感
满足电机特性设计值
LCR仪表
4
齿槽转矩
被测电机不通电，手动拉动数字测力计，拉到杠杆滑动前瞬间的力的显示值 ，乘以力臂长L，就是齿槽转矩幅值（单峰幅值）。
定额转矩值的3%以内
专用测量装置、数字测力计
5
反电势波形
用一台伺服电机通过连轴器拖动被测电机，转速保持在1000rpm，测量并记录被测电机的相间电压波形。
图1测量线间电阻
图2测量线间电感
图3杠杆测量法
图4测试反电动势
图5测试额定效率
图6噪声测试
满足电机特性设计
转矩测试仪，转速测试仪
9
120%过载运行
在1.2倍额定转矩条件下，在额定转速开始，连续运行2min，记下此时电机的外壳温度T。
满足电机特性设计值
转矩测试仪，转速测试仪,测温仪
10
空载最高转速
参考第7项第2条。
速度计、专用电机驱动器
11
额定负载最高转速
在额定转矩条件下，从额定转速开始，以每分钟增加60rpm的速度逐渐增加电机转速，当转速停止上升时，记下此时的转速n1。此转速为额定负载最高转速。
2、在0.5额定转速条件下，在30s之内，转矩从额定转矩逐渐增加止3倍额定转矩，测试电机表面温升不超过60℃。
3、在0.75额定转速条件下，在10s之内，转矩从额定转矩逐渐增加止3倍额定转矩，测试电机表面温升不超过60℃。
4、在额定转速条件下，在5s之内，转矩从额定转矩逐渐增加止3倍额定转矩，测试电机表面温升不超过60℃。
