iEQ45-GTN 赤道仪使用说明书
教你如何使用天文望远镜赤道仪
教你如何使用天文望远镜赤道仪
教你如何使用天文望远镜赤道仪
教你如何使用天文望远镜赤道仪
1、确定你站的位置的北极星方向，可以使用指南针确定。
注意的是指南针有偏磁的现象确定的北极星位置是有点偏的，所以在实际过程中多错开一点位置来。
把赤道仪的赤经轴对准北极星的方向，如果是南半球那对着相反的方向。
这样就和地球的自转轴平行了，这样我们就克服了地球自转了。
我们只要转动一个轴(赤经)就可以很方便的跟踪星体了。
2、寻星，我们通过移动经轴和纬轴把你想要观测的星体找到进入我们的视场范围内。
这个时候要用低倍目镜寻找更快。
3、追踪星体，启动赤经轴上的马达，这时马达的'工作使赤道仪沿着赤经轴心，按照地球自转的速度—24小时一周—来进行转动)。
这样，就可以跟踪我们想要观看的天体了。
这时，你可以换上倍率比较高的目镜进行更为细致的观看，同样可以用上望远镜轻松的拍摄到美丽的星空图片了。
4、检查调整，在观察星体的时候如果发现星点有尾影现象，则说明赤道仪没有调整好，需要从新检查！
赤道仪原理
要知道赤道仪如何使用那么必须要知道它的原理。
我们在在观星的时候，有点常识的人都知道我们是站在地球上，地球对应着你观察的星体都是在运动的。
地球在自转，观察的星体也在围绕着一个中心在转。
两个物体都在动时我们是很难追踪到他的。
那我们该怎么办呢。
第一、我们要克服地球本身的自转，抵消掉自转，就等于地球是相对静止的。
第二、在根据观察星体的运动轨迹进行追踪。

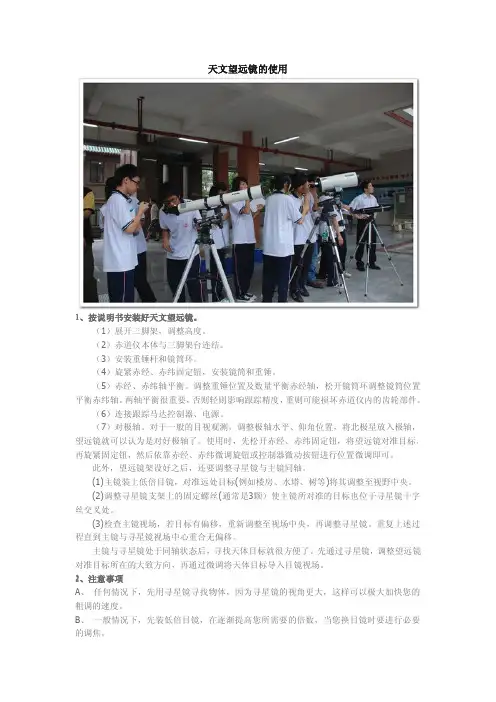

天文望远镜的使用
天文望远镜的使用1、按说明书安装好天文望远镜。
（1）展开三脚架，调整高度。
（2）赤道仪本体与三脚架台连结。
（3）安装重锤杆和镜筒环。
（4）旋紧赤经、赤纬固定钮，安装镜筒和重锤。
（5）赤经、赤纬轴平衡。
调整重锤位置及数量平衡赤经轴，松开镜筒环调整镜筒位置平衡赤纬轴。
两轴平衡很重要，否则轻则影响跟踪精度，重则可能损坏赤道仪内的齿轮部件。
（6）连接跟踪马达控制器、电源。
（7）对极轴。
对于一般的目视观测，调整极轴水平、仰角位置，将北极星放入极轴，望远镜就可以认为是对好极轴了。
使用时，先松开赤经、赤纬固定钮，将望远镜对准目标，再旋紧固定钮，然后依靠赤经、赤纬微调旋钮或控制器微动按钮进行位置微调即可。
此外，望远镜架设好之后，还要调整寻星镜与主镜同轴。
(1)主镜装上低倍目镜，对准远处目标(例如楼房、水塔、树等)将其调整至视野中央。
(2)调整寻星镜支架上的固定螺丝(通常是3颗）使主镜所对准的目标也位于寻星镜十字丝交叉处。
(3)检查主镜视场，若目标有偏移，重新调整至视场中央，再调整寻星镜。
重复上述过程直到主镜与寻星镜视场中心重合无偏移。
主镜与寻星镜处于同轴状态后，寻找天体目标就很方便了。
先通过寻星镜，调整望远镜对准目标所在的大致方向，再通过微调将天体目标导入目镜视场。
2、注意事项A、任何情况下，先用寻星镜寻找物体，因为寻星镜的视角更大，这样可以极大加快您的粗调的速度。
B、一般情况下，先装低倍目镜，在逐渐提高您所需要的倍数，当您换目镜时要进行必要的调焦。
C、不要被您看到的上下、左右颠倒的图像所困扰，对天文望远镜来说这是一个正常情况。
3、有效观察须知如果望远镜第一次拿到户外置于比室内温度低的空气中，须过几分钟再使用它---因为温差会使透镜蒙上雾气。
15-20分钟后这个现象会消失。
如果您的眼睑或手指触到目镜，要用不起毛的布轻轻的擦拭目镜，以防出现模糊图像。
大约需要30分钟您的瞳孔才能放大适应黑暗，因而夜间使用望远镜，在半个小时后您能看见暗得多的天体。
iEQ45-GTN 赤道仪使用说明书
iEQ45-GTN赤道仪使用说明书一.概述iEQ45-GTN赤道仪是iOptron公司最新设计的带自动寻星(GOTO)和跟踪的高性能赤道仪，特别适用于天文摄影与观测。
它采用大口径整体钢主轴配合大直径蜗轮和大孔径精密角接触球轴承，底部为斜双臂支撑结构和大直径底座，纬度调节采用双螺纹千斤顶结构，因此具有非常优异的刚性和稳定性。
经过优化设计该赤道仪体积小巧，自重轻（11.5kg不含重锤），承重大（20kg）。
所有紧固调节螺丝均为不锈钢材质，旋钮均为铝合金数控加工表面硬质阳极氧化。
该赤道仪蜗轮与蜗杆的传动采用弹性消间隙机构，蜗杆两端装有角接触轴承以消除蜗杆的轴向间隙，蜗杆与电机的传动为同步皮带，驱动为带行星减速齿轮的直流伺服电机。
电机控制器和主控板均采用32位ARM系统，因此指向精度更高。
跟踪控制采用高精度温补晶振，在全温区工作范围内具有极高的跟踪精度，跟踪速度有自动Solar,Lunar,Sidereal，还可在0.9900x-1.0100x恒星时之间任意设定。
跟踪时具有极低的噪音和功耗特别低等特点。
底座上装有精密水平泡。
iEQ45-GTN赤道仪都标配经过精密调校的极轴望远镜。
iEQ45-GTN赤道仪带可反向的自动导星接口（Guide），串行接口RS232，暗视野照明接口Reticle，ioptron标准接口iOptron Port（电动调焦，指星笔，园顶随动控制等），内置GPS系统，PEC记忆功能。
PC机可不通过控制手柄直接控制iEQ45-GTN赤道仪。
适合远程控制。
主控板可通过互联网在线升级。
控制手柄也采用32位 ARM高性能控制器，大屏幕8行LCD，实时显示赤道仪各种状态数据。
控制手柄装有大容量星表数据库(580,000+)，带USB接口可通过互联网在线升级，控制手柄带恒温加热功能以保证在- 20℃环境下正常工作。
二．性能参数1. 最大载重： 20.4kg(45lbs不包括重锤)2. 赤道仪自重： 11.5kg3. 纬度调节范围：5~70°4. 方位调节范围：±6°5. 赤经蜗轮：216齿Φ132mm6. 赤纬蜗轮：192齿Φ118mm7. 赤经轴：Φ50mm 钢8. 赤纬轴: Φ40mm 钢9. 赤经轴承：Φ80mm 角接触球轴承10. 赤纬轴承：Φ68mm 角接触球轴承11. 平衡杆：Φ28mm12. 重锤：Φ128x52mm 5kg x 213. 底座直经：Φ150mm14. 驱动电机：行星减速直流伺服电机15. 分辨率： 0.09角秒16. 回转速度：1x, 2x, 8x, 16x, 64x,128x, 256x, 512x, MAX (4°/s)17. 电源：直流 12V 2A18. 功耗： 0.25A(跟踪) 1.2A(GOTO)19. 极轴镜：约2角分（带暗视野照明）20. 燕尾座： 3.5寸（88mm) Vixen和8寸（202mm) Losmandy-D21. 三脚架：2寸不锈钢8kg (可另选立柱，11kg）22. 星表数据库：580，000+23. PEC ：PEC记忆24. GPS ：32通道GPS25. 工作温度范围：- 20°C 到 +40°C三.使用方法A. 赤道仪的安装打开三脚架，将支撑盘旋转对准三条腿，旋紧支撑盘下的锁紧旋钮（图1）。
SkyGuiderPro便携单轴赤道仪使用说明书
SkyGuider Pro便携单轴赤道仪使用说明书SkyGuider Pro便携单轴赤道仪是专为天文摄影而研制的一款精密跟踪天文仪器。
SkyGuider Pro是SkyGuider 的升级换代版，与SkyGuider 相比，体积更小，便携性更好（本体含电池仅重1000g），精度更高，最大有效载重5kg，内置艾顿AccuAligning可调亮度暗视野照明极轴镜，并内置可充电锂电池，续航时间长（达20小时）。
SkyGuider Pro配有标准的ST-4导星接口，单反相机快门控制接口，也可配接8408控制手柄。
分体的独立微调底座使用起来更加灵活，适用于各种单反相机长时间曝光拍摄地景星空，银河，广域深空等。
图1一．产品特点1. 本体底座为Vixen燕尾和3/8英寸螺孔（可转换1/4英寸螺孔），适用国际标准三脚架2. 最大有效载重可达5kg3. 全金属结构件4. 分体式独立方位俯仰微调底座（底座3/8英寸螺孔）5. 相机承载盘带有3/8螺丝6. 标配艾顿AccuAligning暗视野照明极轴望远镜，且照明亮度可调节7. 内置可充电锂电池，续航时间达20小时，Micro USB口充电8. 四种跟踪速度（太阳时，月亮时，1/2恒星时，恒星时），南/北半球9. 赤经轴（最高速144x）双向电控微调10. ST4导星接口11 单反相机快门控制接口（相机快门电缆选配）12. 8408手柄接口（8408手柄选配）13. 标配防震软包14. 标配USB充电电缆15. 标配平衡套装附件二．结构图解和使用方法图2是SkyGuider Pro单轴赤道仪本体结构图。
1.相机球台承载盘2. 承载盘紧固旋钮3. 赤经离合盘4. 内置极轴镜5．电源开关 6. 电池状态指示灯7. 功能按键8. 方向键9. 工作状态指示灯10. ST4导星接口11. 相机快门控制接口12. MICRO USB接口13. 手柄接口图 2工作状态的设置：SkyGuider Pro单轴赤道仪打开电源就一直处于跟踪状态，跟踪速率由工作1/2x恒星时，恒星时），长按键工作状态指示灯S/北半球，S灯亮是南半球，S灯亮，通过按方向键或可调节极轴镜照明亮度，再长或键，赤经轴以144X速运转。

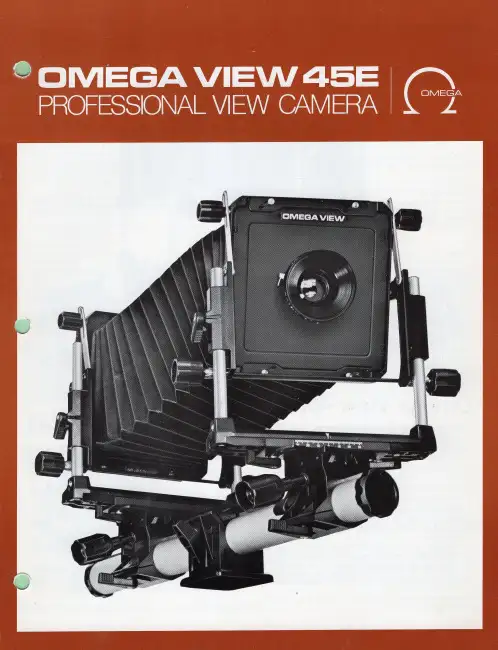

Omega View 45E 大型摄影机说明书
o 10mm reference marks on monorail to assist in bellows
determination ,
o Removable monorail end caps for ease of disassembly
he Omega View 45E represents the best of two worlds: It is precision large format 4" x5" camera designed for years of professional use. It is a very impressive performer at a very affordable price. This combination along with a complete
sockets .
o Monorail rotates 10 0 for convenient horizontal align-
ment.
o Fast and micro focusing for front and rear standards with
lock.
o Large square lensboard accepts nearly all lens and
Omega View 45E
Bellows _ _ _ _ _ _ _ _ _ _ _ _ _ _ _---. Tilt Knob - - - - - - - - - - - - - ,
Spirit Levels;_ _ _ _ _ _ _--,
___ Tilt Knob Tilt Reference
EQ3M中文

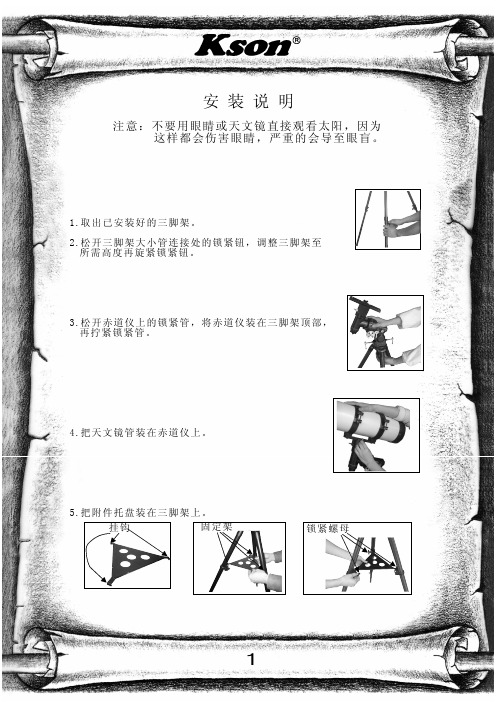

1.取出已安装好的三脚架。
2.3.松开赤道仪上的锁紧管，将赤道仪装在三脚架顶部， 再拧紧锁紧管。
4.把天文镜管装在赤道仪上。
5.把附件托盘装在三脚架上。
松开三脚架大小管连接处的锁紧钮，调整三脚架至 所需高度再旋紧锁紧钮。
安 装 说 明挂钩固定架锁紧螺母注意：不要用眼睛或天文镜直接观看太阳，因为 这样都会伤害眼睛，严重的会导至眼盲。
8. 把重锤装在赤道仪上。
9. 把赤经微调软轴装在赤道仪上10. 把赤纬微调软轴装在赤道仪上6.取出红点发光电子寻星镜并松开两个旋钮。
7.将寻星镜下面的夹板顺着天文镜管上的寻星镜支架上的燕尾槽滑入，并拧紧右方的两个旋钮。
11.使用时打开前后的盖子，不用时盖上保持镜头的清洁。
12.反射镜上有一个黑点，是一个光轴校正的参照点而不是缺陷。
请看第八页。
13.把弹簧绳的螺丝拧进MOUNT.14.X驱动器上的孔对准MOUNT的突出的杆，把X驱动器装到MOUNT上。
15.把X驱动器的黄铜色齿轮对准MOUNT上蜗轮的 齿轮，再拉弹簧绳，把弹簧绳的另一头的弹簧钩在X驱动器的钩上。
16.调好后，拧紧X驱动器上的制紧螺丝。
17.打开电池盒的盖子，再把电池装在电池盒里面。
18. 电池盒的盖子。
11111盖上19. 把电池盒的电源线的另一头 插在X驱动器上。
20. 打开电池盒上的开关。
1目镜F20mm F6mm3倍增倍镜前F640mm x 120mm 天文镜管电子红点寻星镜目镜后赤纬微调软轴赤经微调软轴平衡锤赤道仪锁紧管三脚架脚架锁紧钮地脚钉附件托盘1X驱动器弹簧绳电池盒赤道仪的使用说明首先将天文镜指向正北方，将天文镜俯仰至当地城市的纬度（例如广州23度），这时北极星应在天文镜视场内。
用赤经微调软轴将赤经指针调到指向刻度盘上02h 31m 51s，用赤纬微调软轴将赤纬指针调到指向刻度盘上+89 15 51"。
以北极星作为基准，此时调动赤经、赤纬微调软轴将指针指向要找的下一颗的赤经、赤纬刻度盘上，要找的星就在天文镜视场内了。
业余天文爱好者的观测器材之路——德式赤道篇
业余天文爱好者的观测器材之路——德式赤道篇第三章德式赤道仪一、德式赤道仪简介赤道仪部分，仅介绍德式赤道仪，包括德式赤道仪的变种——艾顿ZEQ25、CEM60赤道仪。
另外的叉式、轭式等赤道仪，普通爱好者很难搞到，因此不予介绍。
德式赤道仪，是为了克服经纬仪的缺点而设计出来的，它的主要目的就是想克服地球自转对观星的影响。
地球自转的影响，想必很多地方介绍过了，简而言之，如果地球不自转，太阳和月亮就没有东升西落，但是地球自转了，星星在固定不变的望远镜里边也会移动，所以设计了赤道仪，跟踪星星的移动，这样目标就稳稳地在视野当中了。
刚才在经纬仪的介绍中，提到的手动经纬仪，就需要微调来跟踪，赤道仪也需要跟踪，不过赤道仪的极轴与地球极轴是平行的，因此，主要旋转赤经轴就可以实现跟踪，而不需要像经纬仪那样频繁地调整水平垂直两个方向。
德式赤道仪最显著的特征是望远镜位于极轴的一侧，另一侧需要重锤来保持与主镜的平衡。
详细结构见下图：图：德式赤道仪的结构二、赤道仪的初始位置由图可见，德式赤道仪的初始位置是重锤杆向下垂直地面，望远镜指向北天极（约等于北极星），保持三脚架水平，三脚架接头上（装上赤道仪本体前）有一颗凸出的螺丝对准北方，调节纬度调整螺杆，和方位角调整螺丝，在极轴镜中看见北极星，再按照极轴镜中的提示，将北极星放到正确（赤道仪说明书会给）的位置。
三、简单的对极轴方法有人要问了，要是我看不到北极星呢？或者我在南阳台拍摄呢？答案有的，可以使用漂移法。
漂移法分两步，极轴方位角（水平方向的放置）的调整和高度角（俯仰）调整：首先把赤道仪调整好水平，放置好初始位置，在主镜上装一个有十字丝的目镜。
方位角调整：操作赤道仪，把主镜对准一颗天顶附近，或者正南方高度比较高的亮星，放在目镜十字丝中间：若星点出现南移，说明极轴偏东。
（赤道仪方位角调整处）水平西移修正；若星点出现北移，说明极轴偏西。
水平东移修正直到星点不发生偏移调整完方位角以后可以调整高度角，选一颗东方或者西方的亮星，放在十字丝中间：如星点出现北移，说明仰角过高。
赤道仪用法
赤道仪用法
赤道仪是一种用来观测天空物体的仪器。
它主要用于定位和追踪天体，特别是太阳、月亮和行星。
使用赤道仪的基本步骤如下：
1. 将赤道仪放置在一个平稳的表面上，并调整仪器的水平。
2. 将赤道仪的经度和纬度调整为观测地点的经纬度。
这些信息可通过地图、GPS或其他定位系统获得。
3. 根据观测日期和时间，将赤道仪的赤道轴调整到正对北极星。
北极星是一个固定在北天极附近的恒星，可以作为天空坐标系的指导点。
4. 解锁赤道仪并使用调焦器或镜筒来观察天体。
通过透镜或望远镜，你可以看到天空中的星星、行星和其他天体。
5. 调整赤道仪的刻度盘或指引盘，使其与观测天体的坐标相匹配。
这样能够更准确地追踪天体的运动。
6. 使用赤道仪的操纵手柄或电动机，使其跟随天体的运动。
这样可以保持观测天体的位置稳定，使其始终在视野中。
需要注意的是，使用赤道仪需要一定的观测技巧和经验。
使用前最好阅读赤道仪的说明书，并遵循相应的操作步骤。
此外，
在观测天体之前，最好先了解相应的天文知识，以便更好地使用赤道仪进行观测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

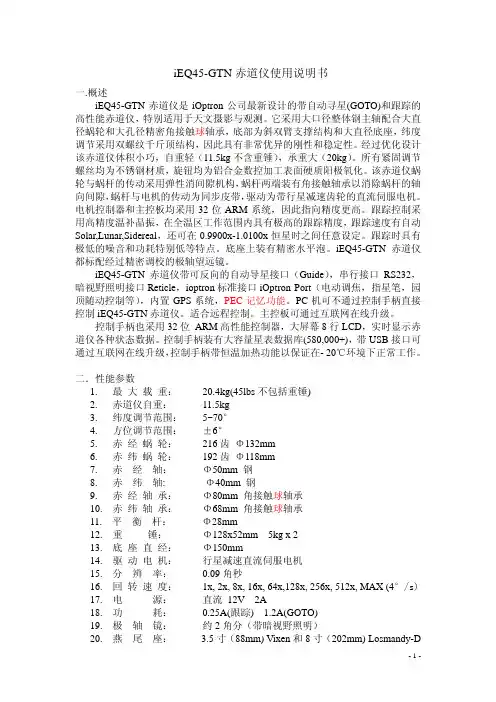

iEQ45-GTN赤道仪使用说明书一.概述iEQ45-GTN赤道仪是iOptron公司最新设计的带自动寻星(GOTO)和跟踪的高性能赤道仪，特别适用于天文摄影与观测。
它采用大口径整体钢主轴配合大直径蜗轮和大孔径精密角接触球轴承，底部为斜双臂支撑结构和大直径底座，纬度调节采用双螺纹千斤顶结构，因此具有非常优异的刚性和稳定性。
经过优化设计该赤道仪体积小巧，自重轻（11.5kg不含重锤），承重大（20kg）。
所有紧固调节螺丝均为不锈钢材质，旋钮均为铝合金数控加工表面硬质阳极氧化。
该赤道仪蜗轮与蜗杆的传动采用弹性消间隙机构，蜗杆两端装有角接触轴承以消除蜗杆的轴向间隙，蜗杆与电机的传动为同步皮带，驱动为带行星减速齿轮的直流伺服电机。
电机控制器和主控板均采用32位ARM系统，因此指向精度更高。
跟踪控制采用高精度温补晶振，在全温区工作范围内具有极高的跟踪精度，跟踪速度有自动Solar,Lunar,Sidereal，还可在0.9900x-1.0100x恒星时之间任意设定。
跟踪时具有极低的噪音和功耗特别低等特点。
底座上装有精密水平泡。
iEQ45-GTN赤道仪都标配经过精密调校的极轴望远镜。
iEQ45-GTN赤道仪带可反向的自动导星接口（Guide），串行接口RS232，暗视野照明接口Reticle，ioptron标准接口iOptron Port（电动调焦，指星笔，园顶随动控制等），内置GPS系统，PEC记忆功能。
PC机可不通过控制手柄直接控制iEQ45-GTN赤道仪。
适合远程控制。
主控板可通过互联网在线升级。
控制手柄也采用32位 ARM高性能控制器，大屏幕8行LCD，实时显示赤道仪各种状态数据。
控制手柄装有大容量星表数据库(580,000+)，带USB接口可通过互联网在线升级，控制手柄带恒温加热功能以保证在- 20℃环境下正常工作。
二．性能参数1. 最大载重： 20.4kg(45lbs不包括重锤)2. 赤道仪自重： 11.5kg3. 纬度调节范围：5~70°4. 方位调节范围：±6°5. 赤经蜗轮：216齿Φ132mm6. 赤纬蜗轮：192齿Φ118mm7. 赤经轴：Φ50mm 钢8. 赤纬轴: Φ40mm 钢9. 赤经轴承：Φ80mm 角接触球轴承10. 赤纬轴承：Φ68mm 角接触球轴承11. 平衡杆：Φ28mm12. 重锤：Φ128x52mm 5kg x 213. 底座直经：Φ150mm14. 驱动电机：行星减速直流伺服电机15. 分辨率： 0.09角秒16. 回转速度：1x, 2x, 8x, 16x, 64x,128x, 256x, 512x, MAX (4°/s)17. 电源：直流 12V 2A18. 功耗： 0.25A(跟踪) 1.2A(GOTO)19. 极轴镜：约2角分（带暗视野照明）20. 燕尾座： 3.5寸（88mm) Vixen和8寸（202mm) Losmandy-D21. 三脚架：2寸不锈钢8kg (可另选立柱，11kg）22. 星表数据库：580，000+23. PEC ：PEC记忆24. GPS ：32通道GPS25. 工作温度范围：- 20°C 到 +40°C三.使用方法A. 赤道仪的安装打开三脚架，将支撑盘旋转对准三条腿，旋紧支撑盘下的锁紧旋钮（图1）。
根据需要将三脚架调到适当的高度，并将三脚架底座的凸台处朝向正北方向。
（凸台根据需要可以移至对面,适合20度以下低纬度地区）。
将三脚架底座上三个锁紧旋钮螺丝旋下，赤道仪水平泡底部对准三脚架底座凸台处，把赤道仪固定在三脚架底座上，将三个锁紧旋钮螺丝固定在赤道仪的两边和后部并旋紧（图2）。
根据需要调节三脚架使水平泡中的圆在水平泡中心。
根据赤道仪使用地点的纬度确定纬度调节支撑螺丝的位置（图3 出厂时纬度调节支撑螺丝在下孔位置），纬度在5-40度范围纬度调节支撑螺丝放在下孔，限位块必须安装以保证安全（图4），在35-70度范围纬度调节支撑螺丝放在上，限位块去除。
将平衡杆从赤纬轴上部旋出，旋入赤纬轴下部并扭紧（图5）。
将一根两端带有RJ-11连接器的六芯电缆一端插入赤纬电机座侧面的插孔中，另一端插入赤经座上方的Dec端；将另一根两端带有RJ-11连接器的六芯电缆一端插入控制手柄，另一端插入赤经座上方的HBX端。
将12v DC电源（中心正端）插入赤经座上方的Power端，打开电源开关红色指示灯亮。
B. 燕尾座的安装iEQ45-GTN赤道仪顶部有安装装配孔，既可以安装标配的Vixen和Losmandy-D两种燕尾座，也可以安装大型固定板。
安装螺孔位置如（图6）所示，Vixen燕尾座需两个M6x14的内六角螺丝固定(出厂前已安装好），Losmandy-D燕尾座需六个M6x14的内六角螺丝固定C. 极轴的调整松开赤道仪底座上的三个方位锁紧旋钮，调节赤道仪底座水平泡两侧的方位调节旋钮（图7）可以微调赤道仪的方位，调节完毕后将赤道仪底座上的三个方位锁紧旋钮旋紧。
松开赤道仪底座两侧的四个纬度锁紧旋钮，调节纬度调节手轮可调节赤道仪的纬度，加力杆起到助力和微调的作用，纬度的指示刻度盘在赤道仪底座的侧面，调节完毕后将赤道仪底座两侧的四个纬度锁紧旋钮锁紧。
D. 快速极轴校准iEQ45-GTN提供快速校准极轴的方法，其步骤如下：1. 打开极轴镜前盖和极轴镜帽并开启电源；2. 将极轴镜暗视野照明电缆带螺纹端口旋入极轴镜螺纹孔，另一端插入赤经座上方的Reticle端(亮度可由控制手柄调节）；3. 按控制手柄“▲”或“▼”箭头转动赤纬轴使其不遮挡极轴镜；4. 按控制手柄“”或“”箭头转动赤经轴使其极轴镜中分化板转到正时钟位置（图8), (带水平泡的极轴镜只需将水平泡调到水平即可）。
5. 在控制手柄显示屏右上角显示“GPS OK”后，屏幕显示北极星（小熊α）在极轴镜分划板中的位置（已做大气蒙差修正）和参数(图9），（也可按控制手柄“MENU”键，选“Align”菜单中的“Polaris Align”项）。
例如：时间 2010年·5月30日 20：00：00 地点（波士顿）西经71° 08' 50" 北纬42° 30' 32" 300min behind UT，北极星的位置参数是1h 26.8m和41.5m。
(在南半球屏幕显示sigma 南极星）6. 按方法C.极轴的调整所述通过调整赤道仪的方位和纬度将北极星放在控制手柄屏幕中显示的相同位置即可（图10）。
E. 重锤的安装iEQ45-GTN标配两个5kg重锤，可根据需要使用一个或两个。
安装重锤时先将平衡杆保护螺钉旋下，将重锤套入平衡杆，旋紧平衡锤锁紧旋钮，最后旋上平衡杆保护螺钉（图11）。
当负载超过10kg时可能需要（选装）iOptron的平衡延长杆或增加平衡锤的数量。
F. 赤道仪的平衡调整赤道仪应工作在平衡状态下，否则赤道仪易磨损并有可能不能正常工作。
iEQ45-GTN赤道仪的赤经轴和赤纬轴上各有4个离合旋钮，松开4个离合旋钮相应的轴可以自由转动。
赤道仪的平衡调整是在望远镜和平衡锤都安装后的条件下进行的。
首先调整赤纬轴的平衡。
将赤经轴4个离合旋钮全部松开，转动赤经轴使赤纬轴处于水平状态（望远镜在左边或右边都可以）并将赤经轴4个离合旋钮全部扭紧（图12）。
再将赤纬轴4个离合旋钮全部松开使望远镜处于水平状态，若望远镜能保持水平状态说明赤纬轴已达到平衡，若望远镜头部往下偏说明重心靠前需将望远镜往后移，反之亦然。
达到平衡后将赤纬轴4个离合旋钮全部扭紧。
再调整赤经轴的平衡。
松开赤经轴的4个离合旋钮，若赤纬轴能保持水平状态说明赤经轴已达到平衡状态，若望远镜侧往下偏说明重心偏向望远镜，此时将重锤往后移，反之亦然。
直到达到平衡为止。
然后将赤道仪的赤经轴和赤纬轴归到零位（零位的定义是：望远镜初始位置, 重锤在最低处，望远镜在最高处并平行于极轴，镜头指向北天极），并将全部离合旋钮扭紧。
也可利用iEQ45-GTN赤道仪自动平衡检测功能调节平衡。
G. 自动导星Guide接口iEQ45-GTN赤道仪带可反向的自动导星接口Guide端口，位于赤经座上方。
该端口带保护功能可以直接与ST-4等各种导星外设相连接，即使RJ-11六芯接头接反也不会损坏赤道仪和导星外设（图13）。
只需在“MENU”中的“Auto guide”项选择反向（Reverse）即可。
H. 控制手柄iEQ45-GTN的控制手柄（#8406）正面是LCD显示屏和控制按键（图14），反面有LED照明灯，底部有连接插座。
图14LCD显示屏能显示8行每行21个英文字符。
按键有功能键，方向键，数字键。
功能键有MENU 键，BACK 键，ENTER键，键，STOP键，? 键。
MENU 键：进入菜单选择需要的操作；BACK 键：退出或返回上一级菜单；ENTER键：选定或进入下一级菜单；键：照明灯开关；STOP键：终止回转及跟踪停止切换（与数字键0复用）；?键：帮助提示。
方向键有“▲”键（赤纬+），“▼”键（赤纬—），“”键（赤经+），“”键（赤经—）。
方向键可控制赤经赤纬轴的运动，运动的速度可直接按数字键选择。
进入菜单后方向键起换行和移位的功能。
数字键1-9除了起输入数字的作用外，还可直接选择手动回转的速度，1-9分别代表1x,2x,8x,16x,64x,128x,256x,512x,MAX（MAX在3- 4°/秒之间，随电源电压不同而不同）, 数字键0与“STOP”键复用。
GOTONOV A ( #8406 ) 菜单树型图星表数据库：1. 太阳系102. 深空星体命名星体60梅氏星体110NGC+IC 7840+5386UGC 12939MCG 29004Caldwell 109Abell 2712Herschel 4003. 慧星 2334. 小行星 2316655. 恒星命名星体 191双星211GCVS 38624SAO 2589976.星座88J. 控制器的使用1. 开机打开电源开关屏幕显示logo和版本号，然后进入主显示页面，在屏幕右上角显示GPS ON ,表示GPS正在搜索还未定位，在无遮挡的情况下约一分钟GPS定位屏幕显示北极星位置以便校准极轴，如已校准完毕或不需要可按“BACK”键退出，GPS定位状态显示GPS OK。
开机后控制手柄默认望远镜在零位。
2. 设置按“MENU”键进入菜单，选择“Setup controller”并进入。
选择“Set up local time”，设定当地日期和时间(也可等待GPS OK)，并设置是否夏时制；选择“Set up observ. site”，设定观测地的经纬度(也可等待GPS OK)和时区，（注意当GPS OK时会自动修正人工设定值，夏时制或时区设置错误只影响主显示页面显示错误而赤道仪仍正常工作）；选择“Set N/S hemisphere”，根据极轴的方向设置南北半球，极轴指向北设置北半球，极轴指向南设置南半球；选择“Set display contrast”，可设置LCD屏的显示对比度；选择“Set byepiece light”, 可设置极轴镜或导星目镜的照明亮度；选择“Set backlight”, 可设置LCD和按键的背光亮度；选择“Set anti-backlash”, 可设置赤经轴和赤纬轴的回差（赤经轴的一步约等于0.09角秒，赤纬轴的一步约等于0.1角秒）；选择“Set key beep”, 可打开或关闭蜂鸣器鸣叫；选择“Reset all”, 可复位将所有设置值恢复为出厂默认值；选择“Meridian treatment”,可设置过子午线自动翻转和保护功能（过子午线自动停止）；选择“Set language”, 可设置英文或法文；选择“Heating controller”可设置恒温功能打开或关闭；选择“Upgrade firmware”,进入固件升级模式，将手柄的USB接口连接至PC机，此时在“我的电脑”里会生成一个新的盘符。
