电源适配器原理
开关电源适配器的工作原理
开关电源适配器的工作原理
1、交流电源输入经整流滤波成直流；
2、通过高频PWM(脉冲宽度调制)信号操控开关管,将那个直流加到开关变压器初级上；
3、开关变压器次级感应出高频电压,经整流滤波供应负载；
4、输出有些通过必定的电路反馈给操控电路,操控PWM占空比,以到达安稳输出的意图；
5、交流电源输入时通常要通过厄流圈一类的东西,过滤掉电网上的搅扰,一起也过滤掉
电源对电网的搅扰；
6、在功率相一起,开关频率越高,开关变压器的体积就越小,但对开关管的需求就越高；
7、开关变压器的次级能够有多个绕组或一个绕组有多个抽头,以得到需求的输出；
8、通常还应该添加一些维护电路,比方空载、短路等维护,不然可能会焚毁开关电源适
配器。
USB供电的充电电路图及原理介绍
USB供电的充电电路图及原理介绍USB（Universal Serial Bus）是一种用于连接电子设备的通用接口标准，广泛应用于电脑、手机、摄像机等设备之间的数据传输和充电。
USB供电的充电电路主要由电源适配器、USB线和充电设备三部分组成。
下面将详细介绍USB供电的充电电路图及其原理。
1.电源适配器：电源适配器是提供稳定电压和电流的装置，一般使用交流电源，通过内部的变压器、整流电路和滤波电路转换为直流电。
其输出电压通常为5V，输出电流根据充电设备的需求而定。
电源适配器中也包含了过压保护、短路保护等安全电路，确保充电过程中的安全性和稳定性。
B线：USB线是连接电源适配器和充电设备之间的传输介质，它由四根线组成，分别是VCC线、数据线（D+和D-）和地线。
其中VCC线是供电线，传输电源适配器输出的电压和电流给充电设备，数据线用于传输数据和控制信号。
3.充电设备：充电设备是通过USB线接收电源适配器提供的电源，并将电能转化为电池中储存的化学能。
充电设备通常由电池管理芯片、充电管理芯片和电池组成。
电池管理芯片用于监测电池的电压和电流，并控制电池的充电状态。
当电池电压低于一定阈值时，电池管理芯片会启动充电管理芯片。
充电管理芯片根据电池管理芯片的信号控制充电电流和电压，并对电池进行适当的充电。
充电管理芯片还会监测充电过程中的温度和电压，以保证充电安全和充电效率。
电池是充电设备的能量储存器，通过充电将电能储存在电池中。
电池的类型有很多种，如锂离子电池、镍氢电池等，不同类型的电池具有不同的充电方式和特性。
1.电源适配器将交流电转换为稳定的直流电，并输出到USB线中的VCC线上。
B线将电源适配器的输出电压和电流传输给充电设备。
3.充电设备中的电池管理芯片监测电池电压，并判断是否需要充电。
4.当电池管理芯片判断需要充电时，会发送信号给充电管理芯片。
5.充电管理芯片根据电池管理芯片的信号控制充电电流和电压，对电池进行充电。
了解电脑电源供应器的工作原理
了解电脑电源供应器的工作原理电脑电源供应器是电脑硬件中至关重要的一个组件，它为电脑提供稳定的电力，确保其正常运行。
了解电脑电源供应器的工作原理对于使用电脑的人来说非常有用，本文将详细介绍电脑电源供应器的工作原理。
一、电源供应器的作用电源供应器是将来自电源插座的交流电转换为电脑所需要的直流电的设备。
电脑一般需要稳定的12V、5V和3.3V电压来供应各个组件的工作。
电源供应器通过变压和整流的方式，将交流电转换为直流电，并通过配备的稳压电路来保证输出电压的稳定性。
二、电源供应器的内部构造电源供应器内部结构复杂，主要包括变压器、整流电路、稳压电路和保护电路。
1. 变压器变压器是电源供应器的核心部件之一。
它将输入的交流电转换为相应的低电压或高电压。
在大多数电源供应器中，变压器使用高频变压器，能够更高效地转换电能。
2. 整流电路整流电路用于将交流电转换为直流电。
在电源供应器中，一般采用整流桥来完成整流过程。
整流桥包括四个二极管，它们可以将交流电的负半周期或正半周期转变为直流电。
3. 稳压电路稳压电路用于保持输出电压的稳定性。
稳压电路通常由电感、电容和稳压集成电路组成。
通过采用反馈控制的方式，稳压电路可以实时调节输出电压，使其保持在预设范围内。
4. 保护电路保护电路用于保护电源供应器和电脑组件免受电压过高、过低、瞬间冲击等异常情况的损害。
保护电路包括过压保护、过流保护、短路保护等功能，可有效保护电源供应器和电脑的安全。
三、电源供应器的工作原理电源供应器的工作原理可以分为两个阶段：变压和整流、稳压和调整。
1. 变压和整流初始阶段，交流电经过变压器降压后，进入整流电路。
整流电路通过四个二极管将交流电转换为具有特定波形的直流电。
在这一阶段，电源供应器主要完成从交流电到低电压直流电的转换。
2. 稳压和调整在第二阶段，稳压电路起到关键作用。
稳压电路通过对输出电压进行检测，实时调节电流的大小，使其保持在稳定的范围内。
通常，稳压电路采用反馈控制方式，利用负反馈原理调节输出电压。
常用低压电器原理与结构
常用低压电器原理与结构低压电器是指电气设备工作电压不超过1000V的电器设备。
常用的低压电器有开关、插座、电源适配器、电磁阀等。
以下将介绍低压电器的原理与结构。
1.开关原理与结构：开关是控制电路的通断状态的电器元件。
通常包括导电触点、断电触点、弹簧机构、外壳等组成部分。
其原理是通过机械移动触点，使通路发生断开或闭合。
常用的开关有按钮开关、刀开关、微动开关等。
按钮开关通过按压按钮来控制开关的通断状态；刀开关通过旋转刀片来控制开关的通断状态；微动开关通过杠杆或者按压动作使开关产生瞬时的通断状态。
2.插座原理与结构：插座是连接电器设备与电源之间的接口设备，通常包括插孔、导电片、弹簧片、外壳等组成部分。
其原理是通过插头与插孔的配合，使电流能够传输到电器设备。
常用的插座有家用插座、工业插座、室外插座等。
家用插座常见的是三插孔插座，其中两插孔为供电，一插孔为地线，以保证电器设备的安全使用。
工业插座通常带有防水、防尘、防电弧等功能，以满足工业环境的需求。
3.电源适配器原理与结构：电源适配器是将电源的电能经过适配和变换，转化为适合电子设备使用的电能的电气设备。
其原理是通过变压器将交流电压转变为适合设备使用的低压直流电压。
电源适配器通常包括变压器、整流器、滤波器等组成部分。
变压器用于将输入的交流电压转换为输出的低压交流电压；整流器用于将低压交流电压转换为低压直流电压；滤波器用于过滤电源中的杂波和纹波。
4.电磁阀原理与结构：电磁阀是通过电磁力控制流体通断的电气设备。
其原理是通过电流通过线圈产生的磁场引起阀芯移动，从而控制阀门的通断状态。
电磁阀通常包括线圈、阀芯、阀体等组成部分。
线圈中通过电流产生的磁场引起阀芯移动，从而控制阀门的开启和关闭；阀体内有进出口，通过电磁阀的开启和关闭控制流体的通断。
以上是常用低压电器的原理与结构的简要介绍，低压电器在现代生活和工业中扮演着重要的角色，为人们的生产和生活提供了便利。

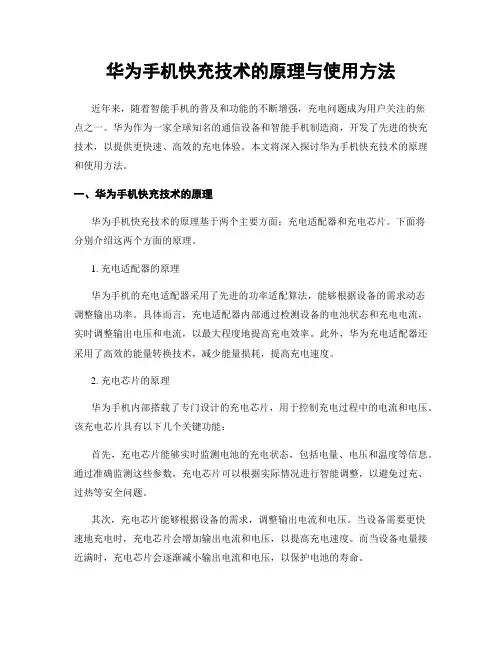

华为手机快充技术的原理与使用方法
华为手机快充技术的原理与使用方法近年来，随着智能手机的普及和功能的不断增强，充电问题成为用户关注的焦点之一。
华为作为一家全球知名的通信设备和智能手机制造商，开发了先进的快充技术，以提供更快速、高效的充电体验。
本文将深入探讨华为手机快充技术的原理和使用方法。
一、华为手机快充技术的原理华为手机快充技术的原理基于两个主要方面：充电适配器和充电芯片。
下面将分别介绍这两个方面的原理。
1. 充电适配器的原理华为手机的充电适配器采用了先进的功率适配算法，能够根据设备的需求动态调整输出功率。
具体而言，充电适配器内部通过检测设备的电池状态和充电电流，实时调整输出电压和电流，以最大程度地提高充电效率。
此外，华为充电适配器还采用了高效的能量转换技术，减少能量损耗，提高充电速度。
2. 充电芯片的原理华为手机内部搭载了专门设计的充电芯片，用于控制充电过程中的电流和电压。
该充电芯片具有以下几个关键功能：首先，充电芯片能够实时监测电池的充电状态，包括电量、电压和温度等信息。
通过准确监测这些参数，充电芯片可以根据实际情况进行智能调整，以避免过充、过热等安全问题。
其次，充电芯片能够根据设备的需求，调整输出电流和电压。
当设备需要更快速地充电时，充电芯片会增加输出电流和电压，以提高充电速度。
而当设备电量接近满时，充电芯片会逐渐减小输出电流和电压，以保护电池的寿命。
最后，充电芯片还具备多重保护机制，以确保充电过程的安全性。
例如，当充电温度过高或充电电流异常时，充电芯片会自动停止充电，以避免过热或其他安全问题。
二、华为手机快充技术的使用方法华为手机快充技术的使用方法非常简单，用户只需按照以下步骤操作即可：1. 购买正规的华为充电器：为了确保充电效果和安全性，建议用户购买正品华为充电器。
正品充电器采用了华为独家的快充技术，可以最大程度地提高充电速度和效率。
2. 连接充电器和手机：将充电器插入电源插座，并使用原装的USB数据线将充电器与手机连接。

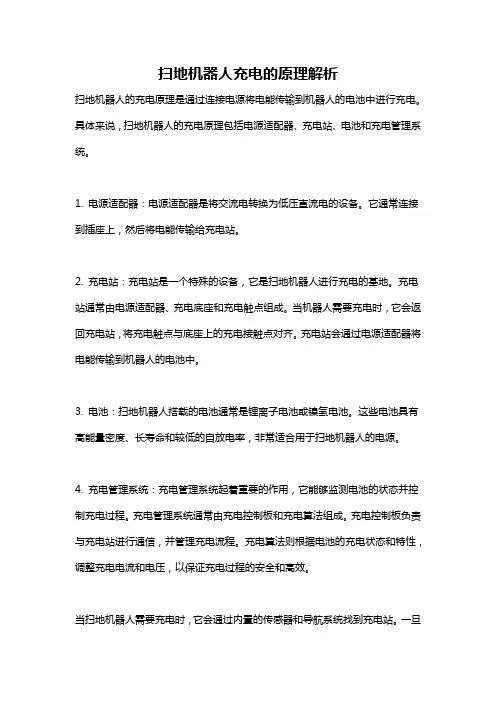

扫地机器人充电的原理解析
扫地机器人充电的原理解析扫地机器人的充电原理是通过连接电源将电能传输到机器人的电池中进行充电。
具体来说，扫地机器人的充电原理包括电源适配器、充电站、电池和充电管理系统。
1. 电源适配器：电源适配器是将交流电转换为低压直流电的设备。
它通常连接到插座上，然后将电能传输给充电站。
2. 充电站：充电站是一个特殊的设备，它是扫地机器人进行充电的基地。
充电站通常由电源适配器、充电底座和充电触点组成。
当机器人需要充电时，它会返回充电站，将充电触点与底座上的充电接触点对齐。
充电站会通过电源适配器将电能传输到机器人的电池中。
3. 电池：扫地机器人搭载的电池通常是锂离子电池或镍氢电池。
这些电池具有高能量密度、长寿命和较低的自放电率，非常适合用于扫地机器人的电源。
4. 充电管理系统：充电管理系统起着重要的作用，它能够监测电池的状态并控制充电过程。
充电管理系统通常由充电控制板和充电算法组成。
充电控制板负责与充电站进行通信，并管理充电流程。
充电算法则根据电池的充电状态和特性，调整充电电流和电压，以保证充电过程的安全和高效。
当扫地机器人需要充电时，它会通过内置的传感器和导航系统找到充电站。
一旦机器人返回充电站，充电底座上的充电触点会与机器人上的充电接触点对齐。
此时，充电控制板会发送信号给电源适配器，启动充电过程。
在充电过程中，充电控制板会实时监测电池的电压、电流和温度等参数。
充电算法会根据这些参数进行调整，以保证充电的安全和高效。
通常情况下，充电过程被分为三个阶段：恒流充电、恒压充电和浮充充电。
在恒流充电阶段，充电电流会保持在一个相对较高的水平，直到电池的电压达到一定的阈值。
然后，系统进入恒压充电阶段，充电电压会保持在一个恒定的水平，直到电池的电流降低到一定程度。
最后，系统会进入浮充充电阶段，充电电压会逐渐降低，以保持电池的容量和稳定性。
一旦电池充满电，充电控制板会发送信号给电源适配器，停止充电过程。
此时，扫地机器人可以拔出充电触点，重新开始工作。
电源适配器原理
电源适配器原理
电源适配器是一种将电能转换为设备所需电能的电子设备。
它通常由输入端、输出端和控制电路组成。
电源适配器可以将来自交流电源或直流电源的电能转换为设备所需的直流电能，以供设备正常工作。
在电源适配器中，输入端接收来自电源插座的电能，经过整流、滤波和变压等处理后，将电能转换为设备所需的直流电能。
控制电路起到监测和调节电压、电流等参数的作用，确保输出端提供稳定可靠的电能给设备使用。
电源适配器的工作原理主要包括以下几个方面：
1.整流：交流电源经过整流电路将交流电能转换为直流电能。
整流电路通常采用二极管或整流桥等元件实现。
2.滤波：直流电能经过滤波电路去除电压波动，使输出端提供稳定的直流电能。
滤波电路通常采用电容器或电感等元件实现。
3.变压：电源适配器中通常会有一个变压器，用于将输入端的交流电能转换为设备所需的电压。
变压器的工作原理是利用电磁感应实现电压的变换。
4.控制：电源适配器中的控制电路会监测输出端的电压、电流等参数，并根据设备的需要进行调节，以保证输出端提供稳定可靠的电
能给设备使用。
电源适配器在日常生活中应用广泛，如手机充电器、笔记本电脑充电器、家用电器等都需要电源适配器来提供电能。
通过合理设计和控制，电源适配器可以高效转换电能，保证设备正常工作，同时保证电能的安全可靠。
总的来说，电源适配器是一种将电能转换为设备所需电能的电子设备，通过整流、滤波、变压和控制等原理实现电能的转换和稳定输出。
电源适配器在现代生活中扮演着重要的角色，为我们的设备提供稳定可靠的电能，使我们的生活更加便利和舒适。
适配器原理图
适配器原理图
适配器原理图是指电子产品中用于转换电源或信号的元件的示意图或图纸。
在
电子设备中，适配器起着重要的作用，它可以将电源或信号转换成设备需要的形式，以满足设备的工作要求。
本文将详细介绍适配器原理图的组成结构、工作原理和应用场景。
适配器原理图通常由输入端、输出端、电源管理模块、控制模块等部分组成。
其中，输入端用于接收外部电源或信号，输出端则将转换后的电源或信号输出给设备使用。
电源管理模块用于对输入电源进行稳压、滤波等处理，以保证输出的电源质量。
控制模块则负责对适配器的工作状态进行监测和调节，确保适配器的稳定工作。
适配器原理图的工作原理主要是通过电路中的元件和模块相互配合来完成的。
当外部电源或信号输入时，电源管理模块首先对其进行处理，然后通过控制模块的调节，将转换后的电源或信号输出给设备使用。
在这个过程中，各个部分相互配合，确保适配器能够稳定、高效地工作。
适配器原理图的应用场景非常广泛，几乎所有的电子设备都需要使用适配器。
比如，手机充电器、笔记本电脑电源适配器、电视机顶盒的电源适配器等，都是适配器原理图的典型应用。
在这些设备中，适配器起着将外部电源转换成设备需要的电源形式的作用，保证设备正常工作。
总的来说，适配器原理图是电子产品中不可或缺的一部分，它通过转换电源或
信号，为设备提供稳定、适合的工作条件。
了解适配器原理图的组成结构、工作原理和应用场景，有助于我们更好地理解电子设备的工作原理，为电子产品的设计和维护提供帮助。
