扬声器构造及工作原理

扬声器构造及工作原理

扬声器构造及工作原理一、扬声器的构造1.磁体:扬声器中的磁体通常采用永磁,能够在不需要外部电源的情况下产生强大的磁场。

常见的磁体类型有永磁铁、钕铁硼和铁氧体磁体等,它们能够提供稳定的磁场来驱动线圈和振膜。

2.振膜:振膜是扬声器的核心部件,它是一个薄而轻的片状材料,常用的振膜材料有薄膜纸、聚酰亚胺膜和金属材料等。

振膜固定在扬声器的前端,当电流通过线圈时,线圈受到磁场力的作用,从而对振膜施加力,使其产生声音。

3.线圈:线圈是由绝缘导线绕成的螺线管,通常被固定在振膜的后端。

线圈通过与磁体产生的磁场相互作用,产生一个感应电流,这个感应电流会改变线圈内的电流方向,从而产生振动力,将振动传给振膜。

二、扬声器的工作原理扬声器的工作原理可以分为两个过程,即电声转换和机械振动。

1.电声转换:当音频信号输入到扬声器时,信号会经过功放进行放大,并通过线圈中产生出一个变化的电流。

由于线圈处在磁场中,根据电磁感应原理,这个变化的电流会产生一个感应电动势。

该感应电动势使得线圈受到一个施加在它上面的磁场力,这个力会将线圈作用于振膜上。

2.机械振动:振膜是一个轻薄的薄膜,当受到线圈施加的力时,它会产生振动。

振膜的振动频率与电流的频率相同,随着电流的变化,振膜也会相应地产生振动,从而产生声音。

整个过程中,磁场力的大小与电流的大小成正比,因此电流的大小可以控制扬声器的音量。

振膜的振动幅度与振膜的弹性和电流的大小有关,振膜的弹性决定了其驱动能力和声音的质量。

总结:扬声器是一种将电信号转换为声音的装置,它的工作原理通过磁感应定律和震动力学实现。

具体来说,电声转换包括音源信号的放大和线圈在磁场中受到的力的作用;而机械振动则是振膜受到线圈力的作用下产生的振动。

扬声器的构造包括磁体、振膜和线圈,这些部件相互配合实现音频的放大和声音的输出。

扬声器和话筒的工作原理

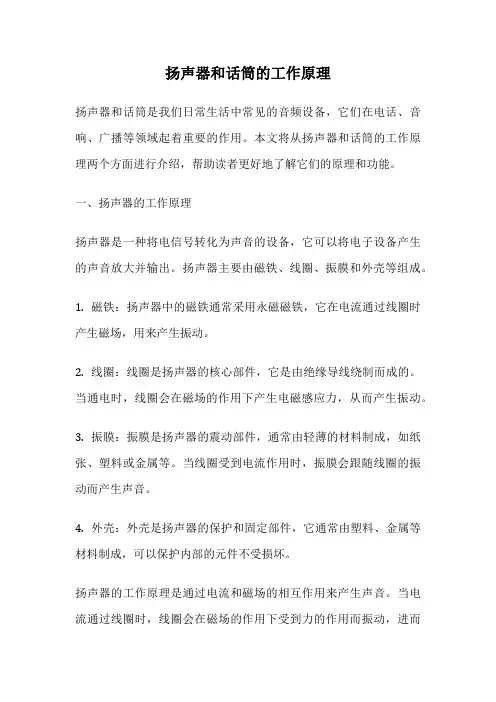

扬声器和话筒的工作原理

扬声器和话筒的工作原理扬声器和话筒是我们日常生活中常见的音频设备,它们在电话、音响、广播等领域起着重要的作用。

本文将从扬声器和话筒的工作原理两个方面进行介绍,帮助读者更好地了解它们的原理和功能。

一、扬声器的工作原理扬声器是一种将电信号转化为声音的设备,它可以将电子设备产生的声音放大并输出。

扬声器主要由磁铁、线圈、振膜和外壳等组成。

1. 磁铁:扬声器中的磁铁通常采用永磁磁铁,它在电流通过线圈时产生磁场,用来产生振动。

2. 线圈:线圈是扬声器的核心部件,它是由绝缘导线绕制而成的。

当通电时,线圈会在磁场的作用下产生电磁感应力,从而产生振动。

3. 振膜:振膜是扬声器的震动部件,通常由轻薄的材料制成,如纸张、塑料或金属等。

当线圈受到电流作用时,振膜会跟随线圈的振动而产生声音。

4. 外壳:外壳是扬声器的保护和固定部件,它通常由塑料、金属等材料制成,可以保护内部的元件不受损坏。

扬声器的工作原理是通过电流和磁场的相互作用来产生声音。

当电流通过线圈时,线圈会在磁场的作用下受到力的作用而振动,进而使振膜产生声音。

通过控制电流的大小和频率,扬声器可以产生不同音调和音量的声音。

二、话筒的工作原理话筒是一种将声音转化为电信号的设备,它可以将声音转化为电流信号,使其能够被电子设备接收和处理。

话筒主要由振膜、线圈、磁铁和输出端口等组成。

1. 振膜:振膜是话筒的感应部件,通常由轻薄的材料制成,如金属或塑料等。

当声音波通过振膜时,振膜会随之产生振动。

2. 线圈:线圈是话筒的感应元件,它是由绝缘导线绕制而成的。

当振膜受到声音波的振动时,线圈会在磁场的作用下产生电磁感应力,从而产生电流信号。

3. 磁铁:磁铁通常固定在振膜和线圈的周围,它的作用是提供一个稳定的磁场,以使线圈可以产生电磁感应力。

4. 输出端口:输出端口是话筒的信号输出部分,它通常通过电缆与外部设备连接,将转化后的电信号传输给其他设备。

话筒的工作原理是通过声音波的振动和磁场的作用来产生电信号。

扬声器的工作原理

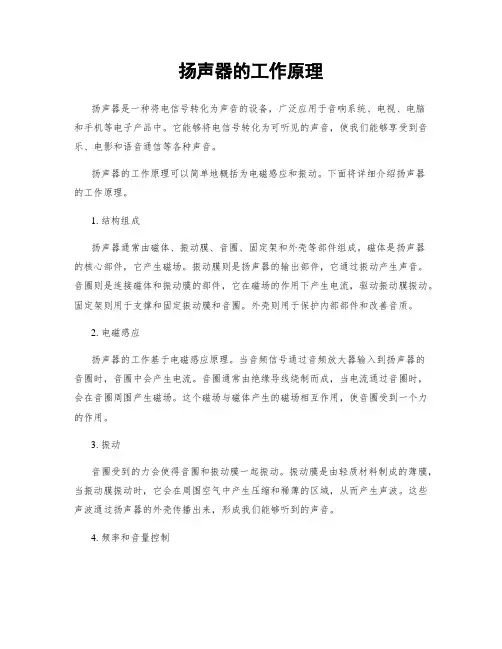

扬声器的工作原理

扬声器的工作原理扬声器是一种将电信号转化为声音的设备,广泛应用于音响系统、电视、电脑和手机等电子产品中。

它能够将电信号转化为可听见的声音,使我们能够享受到音乐、电影和语音通信等各种声音。

扬声器的工作原理可以简单地概括为电磁感应和振动。

下面将详细介绍扬声器的工作原理。

1. 结构组成扬声器通常由磁体、振动膜、音圈、固定架和外壳等部件组成。

磁体是扬声器的核心部件,它产生磁场。

振动膜则是扬声器的输出部件,它通过振动产生声音。

音圈则是连接磁体和振动膜的部件,它在磁场的作用下产生电流,驱动振动膜振动。

固定架则用于支撑和固定振动膜和音圈。

外壳则用于保护内部部件和改善音质。

2. 电磁感应扬声器的工作基于电磁感应原理。

当音频信号通过音频放大器输入到扬声器的音圈时,音圈中会产生电流。

音圈通常由绝缘导线绕制而成,当电流通过音圈时,会在音圈周围产生磁场。

这个磁场与磁体产生的磁场相互作用,使音圈受到一个力的作用。

3. 振动音圈受到的力会使得音圈和振动膜一起振动。

振动膜是由轻质材料制成的薄膜,当振动膜振动时,它会在周围空气中产生压缩和稀薄的区域,从而产生声波。

这些声波通过扬声器的外壳传播出来,形成我们能够听到的声音。

4. 频率和音量控制扬声器的频率和音量可以通过改变电流的大小和方向来控制。

当音频信号的频率较低时,音圈会以较慢的速度振动,从而产生低音。

而当音频信号的频率较高时,音圈会以较快的速度振动,从而产生高音。

此外,通过调节音频放大器的电流大小,可以控制扬声器的音量。

5. 声音质量扬声器的声音质量受到多个因素的影响,包括振动膜的材料、磁体的强度、振动膜的大小和形状等。

优质的扬声器通常使用高品质的振动膜材料,如聚酰亚胺薄膜,以及强大的磁体,以产生更清晰、更准确的声音。

总结:扬声器的工作原理是基于电磁感应和振动的原理。

当音频信号通过音圈时,音圈会在磁场的作用下产生电流,并受到一个力的作用,使扬声器的振动膜振动。

振动膜的振动产生声波,从而产生我们听到的声音。

扬声器的工作原理

扬声器的工作原理

扬声器的工作原理扬声器是一种将电能转化为声能的装置,广泛应用于音响设备、通信设备、汽车音响等领域。

它能够将电信号转换为可听到的声音,使人们能够享受音乐、语音等声音信息。

一、扬声器的组成部分1. 磁体:扬声器的核心部分是磁体,它通常由永磁体和电磁体组成。

永磁体提供一个稳定的磁场,而电磁体则通过电流来改变磁场的强度。

2. 音圈:音圈是一个绕在磁体上的线圈,它与电磁体相连。

当电流通过音圈时,它会受到电磁体产生的磁场的作用,从而产生力。

3. 振膜:振膜是一个薄膜,通常由纸、塑料或金属制成。

振膜与音圈相连,当音圈受到力的作用时,它会振动产生声音。

4. 辅助部件:扬声器还包括一些辅助部件,如声音放大器、滤波器等。

这些部件能够增强扬声器的声音效果,使其更加清晰、响亮。

二、扬声器的工作原理基于法拉第电磁感应定律和洛伦兹力定律。

1. 电磁感应定律:当电流通过音圈时,它会产生一个磁场。

根据法拉第电磁感应定律,当音圈中的电流与磁场相互作用时,会产生一个力。

2. 洛伦兹力定律:根据洛伦兹力定律,当电流通过音圈时,它会受到磁场力的作用。

这个力会使音圈振动,进而使振膜振动,产生声音。

具体而言,当扬声器接收到音频信号时,信号会经过声音放大器放大后进入音圈。

音圈中的电流会根据音频信号的变化而改变,从而改变音圈周围的磁场强度。

根据洛伦兹力定律,磁场力会使音圈受到力的作用,使其向前或向后运动。

音圈的运动会传递给振膜,振膜随之振动,产生声音。

三、扬声器的工作特点1. 频率响应:扬声器的频率响应指的是它能够产生的声音频率范围。

不同的扬声器有不同的频率响应,一般来说,扬声器的频率响应应该能够覆盖人耳可听到的范围,即20 Hz至20 kHz。

2. 音质:扬声器的音质是指其声音的品质。

好的扬声器应该能够还原音频信号的原始质量,使声音清晰、自然、平衡。

3. 功率:扬声器的功率指的是它能够承受的最大功率。

功率越大,扬声器能够产生的声音越响亮。

4. 灵敏度:扬声器的灵敏度指的是它对输入信号的响应能力。

扬声器的工作原理

扬声器的工作原理

扬声器的工作原理引言概述:扬声器是我们日常生活中常见的电子设备之一,它能够将电信号转化为声音,使我们能够听到各种声音和音乐。

扬声器的工作原理是通过电磁感应原理实现的。

本文将详细阐述扬声器的工作原理,并按照一、二、三、四、五五个部份进行介绍。

一、电磁感应原理1.1 磁场与电流的相互作用磁场和电流之间存在相互作用的关系,当电流通过导线时,会产生一个磁场。

1.2 动态电磁感应当导体处于磁场中挪移时,磁场会引起导体中的自由电子运动,从而产生电流。

1.3 磁场与电流的相互转换电流通过导线时会产生磁场,而磁场作用于导体时会产生电流,这种相互转换的现象称为电磁感应。

二、扬声器的构造和工作原理2.1 扬声器的构造扬声器主要由磁铁、线圈、振膜和音箱壳体组成。

磁铁提供磁场,线圈固定在磁铁上,振膜与线圈连接,音箱壳体用于固定和保护扬声器内部部件。

2.2 电流与磁场的相互作用在扬声器中,通过将交流电信号输入线圈,线圈中的电流会产生磁场。

2.3 振膜的振动线圈中的磁场与磁铁产生相互作用,使得线圈和振膜产生振动,振膜的振动会产生声音。

三、扬声器的音质和功率3.1 音质扬声器的音质取决于振膜的材料和结构,以及线圈和磁铁的性能。

不同的扬声器在音质上会有所差异。

3.2 功率扬声器的功率是指扬声器能够输出的最大声音的大小,它与线圈的电流和磁铁的磁场强度有关。

四、扬声器的应用领域4.1 家庭音响扬声器广泛应用于家庭音响系统中,用于播放音乐、电影等声音。

4.2 车载音响扬声器也被应用于汽车音响系统中,提供车内音乐和语音导航等功能。

4.3 电视和电脑音响电视和电脑音响中的扬声器用于播放电视节目、电影和音乐等声音。

五、扬声器的发展趋势5.1 线圈和磁铁的优化随着科技的进步,扬声器的线圈和磁铁材料不断优化,以提高音质和功率。

5.2 新型振膜的应用新型振膜材料的应用可以改善扬声器的音质和响应频率范围。

5.3 无线技术的应用无线技术的发展使得扬声器可以与其他设备无线连接,提供更加便捷的使用体验。

扬声器的工作原理

扬声器的工作原理

扬声器的工作原理扬声器是一种将电信号转换为声音信号的设备,广泛应用于音响系统、通信设备、电视机、电脑等各种电子设备中。

它能够将电信号转化为可听的声音,使人们能够享受到音乐、对话和其他声音的乐趣。

一、扬声器的基本构造扬声器通常由以下几个部分组成:1. 磁系统:磁系统是扬声器的核心部件,由磁铁和磁铁周围的磁场组成。

磁铁一般采用强磁性材料,如铁氧体或钕铁硼等。

磁场的作用是产生一个稳定的磁场,使得扬声器的振动系统能够在其作用下正常工作。

2. 振动系统:振动系统是扬声器的另一个重要组成部分,它由振动膜、振动线圈和固定在磁铁上的振动膜支架组成。

振动膜通常由轻质材料制成,如纸、塑料或金属等。

振动线圈通过电流激励产生磁场,并与磁场相互作用,使振动膜产生声音。

3. 隔音箱:隔音箱是扬声器的外壳,其作用是隔离扬声器内部的振动系统和外部环境,防止声音的泄漏和干扰。

二、扬声器的工作原理扬声器的工作原理可以简单地描述为:电信号通过音频设备输入扬声器,经过放大和调节后,通过振动系统产生声音。

具体来说,扬声器的工作原理如下:1. 电信号输入:音频设备(如音响、电视机等)通过音频线将电信号输入到扬声器中。

电信号可以是来自音乐播放器、电视节目或其他声源的声音信号。

2. 电信号放大:电信号经过扬声器内部的放大电路,放大电路可以增加电信号的幅度,使其能够驱动振动系统产生更大的声音。

3. 振动系统激励:放大后的电信号通过振动线圈,产生一个与电信号频率相对应的磁场。

这个磁场与磁系统中的磁场相互作用,使得振动膜开始振动。

4. 声音产生:振动膜的振动使得空气分子也开始振动,产生声波。

声波通过隔音箱中的孔洞传播出来,形成我们能够听到的声音。

三、扬声器的特性参数扬声器的性能可以通过一些特性参数来描述,常见的特性参数包括:1. 频率响应:频率响应描述了扬声器在不同频率下的输出能力,通常以赫兹(Hz)为单位表示。

频率响应越宽,扬声器能够输出的频率范围越广。

扬声器的结构和工作原理

扬声器的结构和工作原理

扬声器的结构和工作原理
1、扬声器的结构
目前使用 扬声器有许多种类,但其基本的工作原理是相似的,均是一种将电信号转换为声音信号进行重放的元件。

目前使用最为广泛的是电动式扬声器,它由振动膜、音圈、永久磁铁、支架等组成。

最为广泛的是电动式扬声
2、扬声器的工作原理
当扬声器的音圈通入音频电流后音圈在电流的作用下便产生交变的磁场,永久磁铁同时也产生一个大小和方向不变的恒定的磁场。

由于音圈所产生磁场的大小和方向随音频电流的变化不断地在改变,这样两个磁场的相互作用使音圈作垂直于音圈中电流方向的运动,由于音圈和振动膜相连,从而带动振动膜产生振动,由振动膜振动引起空气的振动而发出声音。

当输入音圈的电流越大,其磁场的作用力就越大,振动膜振动的幅度也就越大,声音则越响。

扬声器发出高音的部分主要在振动膜的中央,当扬声器振动膜的中央材质越硬,则其重放的声音效果越好。

扬声器发出低音的部分主要在振动膜的边缘,如果扬声器的振动膜边缘较为柔软且纸盆口径较大,则扬声器发出的低音效果越好。

另外,球顶扬声器在日前市场中的音箱中使用很多。

大家知道,高音扬声器由于其工作频率很高,在重放高音时其振膜会在永久磁铁的的磁路气隙中作高速运动,因此要求高音扬声器的振膜能够对瞬变的高频信号作出迅速的反应.并且能够承受高速运动而产生的空气压力,因此对于振膜的制作材料要求质量要轻,并要有足够的强度。

电动式扬声器的结构,如图1所示:
球顶扬声器结构。

扬声器喇叭的结构及工作原理

扬声器喇叭的结构及工作原理

扬声器喇叭的结构及工作原理扬声器(喇叭)的结构及工作原理1:折环,和弹波一起定位鼓纸(振膜,纸盆)做径向运动。

折环的材料一般有橡胶,布基加胶纸质等,折环的软硬和柔顺度,直接影响鼓纸在整个运动形成里的线性,影响喇叭在整个标称功率内的表现曲线。

2:鼓纸,就是喇叭主要的发声部件。

材料主要是纸浆加上其他材料,近年来多种特性不同的材料进入,有聚丙烯、炭纤维,金属钛等等,甚至金刚石。

但是主流还是纸浆,一方面造价低廉,另一方面容易做成喇叭振膜所要求的复杂曲面。

3:T铁,夹板。

材质为软铁,即纯铁,也叫电工铁,主要特性是导磁,但是没有剩磁,就是磁场消失后,它的磁性也立即消失。

此铁的纯度和品质,直接影响喇叭的效率,非线性失真等重要参数,其中夹板的厚度影响喇叭的冲程。

长冲程扬声器的T铁夹板都特别厚,就是在音圈的整个行程内都可以切割平行的均匀的磁力线。

夹板和T铁中柱的间隙越小,音圈运动所需的功率也就越小扬声器的效率越高,所以,磁液型的扬声器在T铁和夹板之间注入磁性液体,等于缩小了他们之间距离另一方面也把音圈的热量迅速带走,提高了扬声器的功率承受能力。

4:磁钢,一般叫磁铁、永磁铁,磁钢叫法更准确一些。

在扬声器组装之前是没有磁性的,在和T铁夹板用粘合剂粘好后,在充磁机上充磁,最后的剩磁就是磁钢的磁性,这个剩磁量就是磁钢的磁性大小,根据法拉第电磁感应定律,磁通量越大,一定的电流在磁场中运动的力就越大,所以为了提高扬声器的功率,现在应用了许多强磁性材料,如铷铁硼。

5:音圈:一般为扁平的自粘铜漆包线绕制,是个非常矛盾的部件,为了增大电流(增大功率),线径就要增大,线径大了,要求磁隙就大了,磁隙大了,功率效率反而下降,所以只能在矛盾中取中间值。

音圈一般为两层绕制,单层绕制无法引出线。

为了不改变磁隙大小又能增加电流形成的磁场,就只能增加音圈的直径。

所以有了HiFi扬声器声称的大音圈,长冲程。

音圈是绕制在一个纸质的骨架上的,大功率的扬声器骨架有的是铝箔作的,所谓铝音圈。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

扬声器特征(1)扬声器有两个接线柱(两根引线),当单只扬声器使用时两根引脚不分正负极性,多只扬声器同时使用时两个引脚有极性之分。

(2)扬声器有一个纸盆,它的颜色通常为黑色,也有白色。

(3)扬声器的外形有圆形和椭圆形两大类。

(4)扬声器纸盆背面是磁铁,外磁式扬声器用金属螺丝刀去接触磁铁时会感觉到磁性的存在;内磁式扬声器中没有这种感觉,但是外壳内部确有磁铁。

(5)扬声器装在机器面板上或音箱内。

[编辑本段]扬声器解析扬声器是一种把电信号转变为声信号的换能器件,扬声器的性能优劣对音质的影响很大。

(一)扬声器的种类扬声器的种类很多,按其换能原理可分为电动式(即动圈式)、静电式(即电容式)、电磁式(即舌簧式)、压电式(即晶体式)等几种,后两种多用于农村有线广播网中;按频率范围可分为低频扬声器、中频扬声器、高频扬声器,这些常在音箱中作为组合扬声器使用。

(1)低频扬声器对于各种不同的音箱,对低频扬声器的品质因素——Q0值的要求是不同。

对闭箱和倒相箱来说,Q0值一般在0.3~0.6之间最好。

一般来说,低频扬声器的口径、磁体和音圈直径越大,低频重放性能、瞬态特性就越好,灵敏度也就越高。

低音单元的结构形式多为锥盆式,也有少量的为平板式。

低音单元的振膜种类繁多,有铝合金振膜、铝镁合金振膜、陶瓷振膜、碳纤维振膜、防弹布振膜、玻璃纤维振膜、丙烯振膜、纸振膜等等。

采用铝合金振膜、玻璃纤维振膜的低音单元一般口径比较小,承受功率比较大,而采用强化纸盆、玻璃纤维振膜的低音单元重播音乐时的音色较准确,整体平衡度不错。

(2)中频扬声器一般来说,中频扬声器只要频率响应曲线平坦,有效频响范围大于它在系统中担负的放声频带的宽度,阻抗与灵敏度和低频单元一致即可。

有时中音的功率容量不够,也可选择灵敏度较高,而阻抗高于低音单元的中音,从而减少中音单元的实际输入功率。

中音单元一般有锥盆和球顶两种。

只不过它的尺寸和承受功率都比高音单元大而适合于播放中音频而已。

中音单元的振膜以纸盆和绢膜等软性物质为主,偶尔也有少量的合金球顶振膜。

(3)高频扬声器高音单元顾名思义是为了回放高频声音的扬声器单元。

其结构形式主要有号解式、锥盆式、球顶式和铝带式等几大类。

(二)电动式扬声器的结构和工作原理电动式扬声器应用最广泛,它又分为纸盆式、号筒式和球顶形三种。

这里只介绍前两种。

1、纸盆式扬声器纸盆式扬声器又称为动圈式扬声器。

它由三部分组成:①振动系统,包括锥形纸盆、音圈和定心支片等;②磁路系统,包括永义磁铁、导磁板和场心柱等;③辅助系统,包括盆架、接线板、压边和防尘盖等。

当处于磁场中的音圈有音频电流通过时,就产生随音频电流变化的磁场,这一磁场和永久磁铁的磁场发生相互作用,使音圈沿着轴向振动,由于扬声器结构简单、低音丰满、音质柔和、频带宽,但效率较低。

2、号筒式扬声器号筒式扬声器的结构,它由振动系统(高音头)和号筒两部分构成。

振动系统与纸盆扬声器相似,不同的是它的振膜不是纸盆,而是一球顶形膜片。

振膜的振动通过号筒(经过两次反射)向空气中辐射声波。

它的频率高、音量大,常用于室外及方场扩声。

(三)扬声器的主要性能指标扬声器的主要性能指标有:灵敏度、频率响应、额定功率、额定阻抗、指向性以及失真度等参数。

1、额定功率扬声器的功率有标称功率和最大功率之分。

标称功率称额定功率、不失真功率。

它是指扬声器在额定不失真范围内容许的最大输入功率,在扬声器的商标、技术说明书上标注的功率即为该功率值。

最大功率是指扬声器在某一瞬间所能承受的峰值功率。

为保证扬扬器工作的可靠性,要求扬声器的最大功率为标称功率的2~3倍。

2、额定阻抗扬声器的阻抗一般和频率有关。

额定阻抗是指音频为400Hz时,从扬声器输入端测得的阻抗。

它一般是音圈直流电阻的1.2~1.5倍。

一般动圈式扬声器常见的阻抗有4Ω、8Ω、16Ω、32Ω等。

3、频率响应给一只扬声器加上相同电压而不同频率的音频信号时,其产生的声压将会产生变化。

一般中音频时产生的声压较大,而低音频和高音频时产生的声压较小。

当声压下降为中音频的某一数值时的高、低音频率范围,叫该扬声器的频率响应特性。

理想的扬声器频率特性应为20~20KHz,这样就能把全部音频均匀地重放出来,然而这是做不到的。

每一只扬声器只能较好地重放音频的某一部分。

4、失真扬声器不能把原来的声音逼真地重放出来的现象叫失真。

失真有两种:频率失真和非线性失真。

频率失真是由于对某些频率的信号放音较强,而对另一些频率的信号放音较弱造成的,失真破坏了原来高低音响度的比例,改变了原声音色。

而非线性失真是由于扬声器振动系统的振动和信号的波动不够完全一致造成的,在输出的声波中增加一新的频率成分。

5、指向特性用来表征扬声器在空间各方向辐射的声压分布特性,频率越高指向性越狭,纸盆越大指向性越强。

(四)扬声器的使用要根据使用的场反和对声音的要求,结合种扬声器的特点来选择扬声器。

例如,室外以语音为主的广播,可选用电动式呈筒扬声器,如要求音质较高,则应选用电动式扬声器箱或音柱:室内一般广播,可选单只电动纸盆扬声器做成的小音箱:而以欣赏音乐为主或用于高质量的会扬扩音,则应选用由高、低音扬声器组合的扬声器箱等。

在使用扬声和对应注意以下几点:(1)扬声器得到的功率不要超过它的额定功率,否则,将烧毁音圈,或将音圈振散。

电磁式和压电陶瓷式扬声器工作电压不要超过30V。

(2)注意扬声器的阻抗应与输出线路配合,具体做法可参看扩音机一节。

(3)要正确选择扬声器的型号。

如在广场使用,应选用高音扬声器;在室内使用,应选用纸盆式扬声器,并选好助音箱。

也可将高、低音扬声器做成功扬声器组,以扩展频率响应范围。

(4)在布置扬声器的时候,要做到声扬匀且足够的声级,如用单只(点)扬声器不能满足需要,可多点设置,使每一位听众得到几乎相同的声音响度,提高声音的清晰度;有好的方位感,扬声器安装时应高于地面3米以上,让听众能够“看”到扬声器,并尽量使水平方位的听觉(声源)一视觉(讲话者)要尽量一致,而且两只扬声器之间的距离也不能过大。

(5)电动号筒式扬声器,必须把音头套在号筒上后才能使用,否则很易损坏发音头。

(6)两个人以扬声器放在一起使用时,必须注意相位问题。

如果是反相,声音将显着削弱。

测定扬声器相位的最简单方法利用高灵敏度表头或万用表的50~250μA电流挡,把测试表与扬声器的接线头相连接,双手扶住纸盆,用力推动一下,这时就可从表针的摆动方向来测定它们的相位。

如相位相同,表针向一个方向摆动。

此时可把与正表笔相连的音圈引出头作为“十”级。

附:号筒式扬声器音膜安装技巧号筒式扬声器在农村和城镇的一些集市上仍在广泛使用,而号筒式扬声器的音膜一旦损失后,要保证音膜位置的正确安装下面介绍一种方法,能够比较容易地解决这个问题。

安装可分两步进行。

第一步,选取适当厚度纸张,裁两条宽松~10mm,长度比中心片的直径大20mm的纸条。

然后把两纸条互相垂直地放在中心片上(位置要取中)。

为了防止它们移动,可用一点浆糊把它们粘住。

将纸条的两端插入磁隙中。

把音膜上的音圈对准磁隙,轻轻压下去。

由于纸条的存在,这时音圈的位置正好在磁隙中间,而不会偏斜。

在音膜边缘上测涂上测涂上万能胶,并把音头的上盖盖好。

对正螺孔,把螺拧紧。

并在适当位置记好上盖上与音头的相对位置。

放置8小时,待万能胶完全干透后,便可拧开螺丝,取下上盖。

这时,音膜已粘在上盖上了。

第二步,把引线焊在接线柱上。

取下两张纸条,然后把上盖盖回去,注意对准原来所做的记号。

这时可用万用表R×挡或1.5V干电池,一边不断碰触两接线柱,发出“喀喀”声,一边轻敲上盖,至“喀喀”声达最大,而且没有摩擦声音时,便可逐渐拧紧固定螺丝。

在拧螺丝时,应对称地轮换旋紧,而不应将一只螺丝旋得很紧以后,再去旋紧第二只螺丝。

[编辑本段]扬声器参数扬声器的参数是指采用专用的扬声器测试系统所测试出来的扬声器具体的各种性能参数值.其常用的参数主要包括:Z,Fo,η0,SPL,Qts,Qms,Qes,Vas,Mms,Cms,Sd,BL,Xmax,Gap gauss.以下分别是这几种参数其物理意义。

Z:是指扬声器的电阻值,包括有:额定阻抗和直流阻抗.(单位:欧姆/ohm),通常指额定阻抗。

扬声器的额定阻抗Z:即为阻抗曲线第一个极大值后面的最小阻抗模值,即图1中点B 所对应的阻抗值。

它是计算扬声器电功率的基准。

直流阻抗DCR:是指在音圈线圈静止的情况下,通以直流信号,而测试出的阻抗值. 我们通常所说的4欧或者8欧是指额定阻抗。

(ACR交流阻抗:音圈线圈动态下所测出的阻值) Fo(最低共振频率)是指扬声器阻抗曲线第一个极大值对应的频率。

单位:赫兹(Hz)扬声器的阻抗曲线图是扬声器在正常工作条件下,用恒流法或恒压法测得的扬声器阻抗模值随频率变化的曲线。

η0(扬声器的效率):是指扬声器输出声功率与输入电功率的比率。

SPL(声压级):是指喇叭在通以额定阻抗1W的电功率的电压时。

在参考轴上与喇叭相距1m的点上。

单位:分贝(dB)产生的声压。

Cms(力顺):是指扬声器振动系统的支撑部件的柔顺度。

其值越大,扬声器的整个振动系统越软。

单位:毫米/牛顿(mm/N)。
