注塑成型工艺和模具知识汇总
关于注塑的知识点总结
关于注塑的知识点总结一、注塑工艺流程1.设计模具：根据产品设计要求，设计和制造塑料注射成型所需的模具。
2.原料筛选：根据产品要求和加工特点，选择合适的塑料原料，并进行配料、干燥等处理。
3.塑料熔化：将塑料颗粒加热至熔化状态，形成流动状态的熔体。
4.模具注射：将熔化的塑料通过高压注射进入模具腔内，充填整个模具腔，成型出所需的塑料制品。
5.冷却固化：待塑料充填完成后，进行冷却固化，使塑料制品在模具中形成稳定的形状。
6.模具打开：冷却固化完成后，打开模具，取出成型的塑料制品。
7.脱模整理：将成型的塑料制品进行去除模具余料、修整、表面处理等工序，得到符合要求的塑料制品。
二、注塑设备1.注塑机：是进行塑料注射成型的核心设备，根据产品要求和生产规模选择合适型号的注塑机。
2.模具：塑料注塑成型所需的模具，根据产品设计要求和注塑工艺特点进行设计和制造。
3.辅助设备：如塑料干燥机、颜料添加机、冷却水机、除湿机、输送设备等，用于对塑料原料和成品进行辅助处理。
三、注塑工艺参数1.注射压力：即注塑机对塑料进行注射时的压力大小，决定了塑料充填模具的速度和充填度。
2.注射速度：注射机对塑料进行注射的速度，影响着塑料注射的充填时间和充填性能。
3.冷却时间：成型后的塑料制品需要在模具内进行冷却固化，冷却时间的长短影响着产品的成型质量和产能。
4.模具温度：模具温度的设置影响着塑料的冷却固化速度和塑料制品的表面质量。
5.料斗温度：对塑料进行熔化处理前，通常需要进行干燥，料斗温度要根据塑料的种类和湿度进行合理设置。
四、注塑材料1.常见的注塑材料有聚丙烯(PP)、聚乙烯(PE)、聚苯乙烯(PS)、聚氯乙烯(PVC)、工程塑料如聚酰胺(NYLON)、聚碳酸酯(PC)、聚苯醚(PEEK)等。
不同种类的塑料具有不同的物理性能、耐热性、耐化学性、机械性能等特点，因此在选择注塑材料时需要根据产品功能和性能要求进行合理的选择。
2.在注塑过程中，需要对塑料原料进行干燥处理，以保证塑料中的水分含量在合理的范围内，避免在注塑过程中出现气泡、状况等缺陷。
模具注塑知识点归纳总结
模具注塑知识点归纳总结一、模具注塑的基本原理1. 模具注塑的定义模具注塑是一种塑料成型加工方法，通过形状精密的模具将熔融状态的塑料注入到模具腔中，经过冷却后得到所需形状的制品。
2. 模具注塑的基本工作原理模具注塑的工作原理可以简单分为四个步骤：1）将塑料颗粒或粉末加热至熔化状态；2）将熔化的塑料注入到模具中；3）冷却使塑料凝固成型；4）取出成型制品，并进行后续处理，如冷却、去除模具毛刺等。
3. 模具注塑的优势模具注塑技术具有生产效率高、成本低、制品精度高、表面光洁度好等优点，因此被广泛应用于各个行业的生产制造。
二、模具注塑的工艺流程1. 模具设计模具设计是模具注塑过程中至关重要的一环，它直接影响到最终产品的质量和外观。
模具设计需要考虑产品的结构、材料、成型工艺等多个方面，因此需要有丰富的经验和技术支持。
2. 原料处理塑料原料的选择和处理对成品质量有着重要的影响。
塑料颗粒或粉末需要通过预干燥、混合、装料等工序，确保原料在注塑过程中能够获得较好的流动性和成型性，同时避免因水分、杂质等因素对制品质量产生负面影响。
3. 模具注射模具注射是模具注塑过程中核心的步骤，它需要确保塑料原料能够被均匀注入到模具腔内，保证产品成型的精度和一致性。
4. 冷却在模具注塑过程中，塑料充填后需要进行冷却，使其快速固化成型。
冷却的速度和均匀性会直接影响到产品的收缩率和内部应力分布，因此冷却系统的设计和控制非常重要。
5. 取模冷却后的成型制品将从模具中取出，这一步骤需要谨慎操作，避免对产品造成损伤或变形。
6. 后处理成型后的制品可能需要进行去除毛刺、修整、喷漆等后处理工序，以使其符合最终产品的要求。
三、模具注塑的材料选择1. 塑料原料的选择不同的塑料原料拥有不同的物理性能和化学性质，在模具注塑过程中需要根据产品的要求选择合适的塑料，如ABS、PC、PP、PE等。
2. 添加剂一些特殊的塑料制品可能需要添加颜色、增强剂、阻燃剂等添加剂，以满足产品的特殊需求。
注射成型及模具设计实用技术知识点总结
1、塑料是一种以树脂为主要成分，以添加剂（增塑剂、稳定剂、填充剂、增强剂、着色剂、润滑剂、特殊助剂、其他主要助剂）为辅助成分的高分子化合物。
增塑剂：为了改善聚合物成型时的流动性能和增进之间的柔顺性。
稳定剂：制止或者抑制聚合物因受外界因素影响所引起破坏作用。
填充剂：为了降低成本改善之间的某些使用性能，赋予材料新特性。
增强剂：使塑件力学性能得到补强。
着色剂：赋予塑料以色彩或特殊的光学性能。
润滑剂：改善塑料熔体的流动性能，减少、避免对成型设备的摩擦、磨损和粘附，改进制品表面粗糙度。
2、塑料的特性：相对分子质量大；在一定的温度和压力作用下有可塑性。
3、聚合物（树脂）通常有天然和合成两大类型。
对聚合物的选择主要是从分子量大小及分布、颗粒大小、结构以及与增塑剂、溶剂等相互作用的难易程度等诸方面考虑。
4、聚合物的作用：胶粘其他成分材料；赋予材料可塑性。
5、塑料的分类：根据来源：天然树脂、合成树脂。
根据制造树脂的化学反应类型：加聚型塑料、缩聚型塑料。
根据聚合物链之间在凝固后的结构形态：非结晶型、半结晶型、结晶型。
根据应用角度：通用塑料、工程塑料 根据化学结构及基本行为：热固性、热塑性塑料。
6、塑料的实用性能：轻巧美观、电气绝缘、热物理性能、力学性能、减震消音、防腐耐蚀。
7、塑料的技术指标：密度、比容、吸水率、拉伸强度、冲击强度、弯曲强度、弹性模量、马丁耐热、热变形温度等。
8、线性非结晶型聚合物在不同温度下所处的力学状态：g T T <聚合物处于玻璃态；处于高弹态f g T T T <<；f T T <粘流态。
9、玻璃态聚合物力学行为特点：内聚能大，弹性模量高，在外力作用下只能通过高分子主链键长、键角微笑改变发生变形。
10、高弹态聚合物力学行为特点：弹性模量与玻璃态相比显著降低，在外力作用下分子链段可发生运动11、黏流态聚合物力学行为特点：整个分子链的运动变为可能，在外力作用下，材料科发生持续性变形，变形主要是不可逆的黏流变形。
注塑模总结知识点

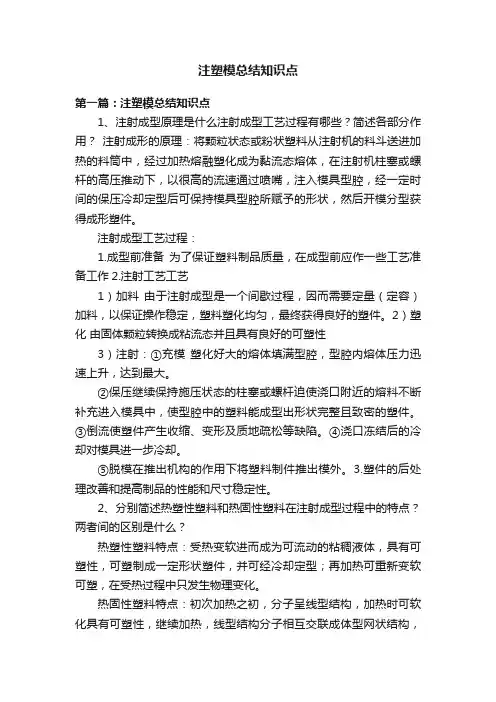

注塑模总结知识点第一篇：注塑模总结知识点1、注射成型原理是什么注射成型工艺过程有哪些？简述各部分作用？注射成形的原理：将颗粒状态或粉状塑料从注射机的料斗送进加热的料筒中，经过加热熔融塑化成为黏流态熔体，在注射机柱塞或螺杆的高压推动下，以很高的流速通过喷嘴，注入模具型腔，经一定时间的保压冷却定型后可保持模具型腔所赋予的形状，然后开模分型获得成形塑件。
注射成型工艺过程：1.成型前准备为了保证塑料制品质量，在成型前应作一些工艺准备工作2.注射工艺工艺1）加料由于注射成型是一个间歇过程，因而需要定量（定容）加料，以保证操作稳定，塑料塑化均匀，最终获得良好的塑件。
2）塑化由固体颗粒转换成粘流态并且具有良好的可塑性3）注射：①充模塑化好大的熔体填满型腔，型腔内熔体压力迅速上升，达到最大。
②保压继续保持施压状态的柱塞或螺杆迫使浇口附近的熔料不断补充进入模具中，使型腔中的塑料能成型出形状完整且致密的塑件。
③倒流使塑件产生收缩、变形及质地疏松等缺陷。
④浇口冻结后的冷却对模具进一步冷却。
⑤脱模在推出机构的作用下将塑料制件推出模外。
3.塑件的后处理改善和提高制品的性能和尺寸稳定性。
2、分别简述热塑性塑料和热固性塑料在注射成型过程中的特点？两者间的区别是什么？热塑性塑料特点：受热变软进而成为可流动的粘稠液体，具有可塑性，可塑制成一定形状塑件，并可经冷却定型；再加热可重新变软可塑，在受热过程中只发生物理变化。
热固性塑料特点：初次加热之初，分子呈线型结构，加热时可软化具有可塑性，继续加热，线型结构分子相互交联成体型网状结构，使形状固定下来，如再加热不再软化，不再具有可塑性。
受热过程中既有物理变化又有化学变化，其变化过程不可逆。
区别：热塑性塑料的合成树脂分子结构：线型或带有支链线型，在受热过程中只发生物理变化，可反复加热塑化成型。
而热固性塑料的合成树脂分子结构：体型网状结构，受热过程中既有物理变化又有化学变化，其变化过程不可逆。
注塑工艺与模具设计
当塑料进入行腔后会形成流动波前，在中 心地方旳流动快，在接近模壁旳地方流动 慢。因为流动速度不同产生剪切，从而造 成分子排向。
注塑工艺基础
进料点
流动性快
模具冷料 井
先冷却， 流动 性慢
注塑工艺基础
压力怎样影响产品构造及外观 压力会使分子紧靠在一起，收缩性变小，
45P
黄色
45P
白色
45P
红色
45P
透明LDPE
温度范围 成型压力（KGF/CM） （℃） 总压 一次压 二次压
155-180 80-100 35-55 5-30 155-180 80-100 35-55 5-30 155-180 80-100 35-55 5-30
155-180 80-100 35-55 5-30 155-180 80-100 35-55 5-30 155-180 80-100 35-55 5-30 155-185 80-100 35-55 5-30 155-185 80-100 40-60 10-35 155-180 80-100 40-60 10-35 150-180 80-100 40-60 10-35 140-175 80-100 40-60 10-35 140-175 80-100 40-60 10-35 155-185 80-100 35-55 5-30 150-180 80-100 30-50 10-30 140-175 80-100 30-50 10-30 150-180 80-100 30-50 10-30 125-150 80-100 10-35 0-10
处理缩孔及缩水问题需对胶料加以烘烤，根据 实际情况设定温度至少烘烤2个小时以上，料斗 最佳保持饱满；适量加大背压，让螺杆释放出 多出旳空气；
模具注塑知识点总结大全
模具注塑知识点总结大全一、模具注塑概述模具注塑是一种制造零部件的常见工艺，通过将熔融的塑料注射到模具中，然后冷却固化成型。
这种工艺的优势在于可以快速、大批量生产复杂的塑料零部件，因此在汽车、电子、家电等行业被广泛应用。
二、模具注塑的基本原理模具注塑的基本原理是，通过注射机将塑料材料加热熔化成液态，然后将液态塑料注入到模具中，模具冷却后，塑料材料固化成为所需的形状。
在注塑过程中，常见的原材料包括聚丙烯、聚乙烯、聚氯乙烯等热塑性塑料。
三、模具注塑的工艺流程1. 设计模具：根据产品的形状和尺寸要求，设计合适的注塑模具。
2. 制造模具：根据设计图纸制造好注塑模具。
3. 原料制备：准备好所需的塑料原料，并按一定的比例进行混合和加热。
4. 注塑成型：将加热熔化的塑料原料通过注射机注入到模具中进行成型。
5. 冷却固化：模具中的塑料原料在冷却的过程中固化成型。
6. 取出产品：等模具中的产品冷却完毕后，将产品从模具中取出。
7. 完善产品：对产品进行修整、去毛刺等加工，使其符合要求。
8. 检验产品：对产品进行外观、尺寸等质量检验。
9. 包装运输：符合质量标准的产品进行包装，并进行运输销售。
四、模具注塑的关键技术1. 模具设计：包括产品结构设计、模具结构设计、冷却系统设计等。
2. 原料选择：选择适合的塑料材料，根据产品结构、用途等不同要求进行选择。
3. 注塑工艺：包括注射压力、注射速度、注射温度等参数的控制，以及射胶时间、冷却时间等的设定。
4. 模具制造：包括模具材料的选择、热处理工艺、精密加工等相关技术。
5. 注塑设备：包括注塑机的选择、参数调整、设备维护等相关技术。
五、模具注塑中的常见问题及解决方法1. 料温不均匀导致产品质量不稳定：调整加热系统，加强冷却系统，改善模具结构等方法。
2. 模具磨损严重影响产品质量：定期对模具进行维护保养，及时更换磨损严重的部件。
3. 产量低导致生产成本高：优化工艺流程，提高生产效率，降低生产成本。
模具注塑知识点总结
模具注塑知识点总结1. 模具注塑的概述模具注塑是一种常见的塑料加工方法，它通过将熔化的塑料材料注入到模具中，并在冷却固化后取出制成所需的塑件。
这种方法在工业生产中广泛应用，其优点包括生产效率高、成本低、制品质量好等。
下面将介绍一些与模具注塑相关的知识点。
2. 模具注塑的主要流程•设计模具：首先需要根据产品的需求设计出相应的模具，包括模具的结构、尺寸、材料等方面。
•制造模具：制造模具是模具注塑的前提，模具的制造需要考虑到模具的精度要求、使用寿命、加工难度等因素。
•熔化塑料：将所需的塑料材料加热到熔化状态，通常使用注塑机进行加热和混合。
•注塑成型：将熔化的塑料注入到模具中，通过模具的形状来确定塑件的外形。
•冷却固化：经过注塑成型后，塑料会在模具中进行冷却固化，使得塑件获得所需的硬度和形状。
•脱模取件：冷却固化完成后，将模具打开，取出制成的塑件。
3. 模具注塑的关键技术3.1 模具设计模具设计是模具注塑的关键环节，它直接影响到塑件的质量和生产效率。
在模具设计中需要考虑以下几个方面： - 模具的结构设计：包括模具的分型面、导向系统、冷却系统等，这些设计因素会影响到塑件的成型质量和生产周期。
- 模具材料的选择：根据塑料材料的特性选择合适的模具材料，常见的模具材料有钢材、铝合金等。
- 模具加工工艺：模具的加工工艺对模具的精度和寿命有重要影响，包括CNC加工、电火花加工等。
3.2 注塑工艺参数控制在注塑成型过程中，需要对一些关键的工艺参数进行控制，以保证塑件的质量和生产效率。
这些参数包括： - 注射压力：注射压力直接影响到塑料的充填性能和塑件的密实度。
- 注射速度：控制注射速度可以避免塑料材料的热分解和气泡产生。
- 冷却时间：充分的冷却时间可以使得塑件达到所需的硬度和尺寸精度。
3.3 模具保养与维护模具的保养与维护对于模具注塑的持续生产至关重要，它可以有效延长模具的使用寿命和保证塑件的质量。
常见的模具保养与维护措施包括： - 清洁模具：定期清洁模具表面和内部，避免塑料残留导致塑件质量损失。
注塑人员知识点总结
注塑人员知识点总结1. 注塑工艺概述注塑是一种塑料成形加工方法，通常使用热塑性塑料颗粒或颗粒，通过加热和压力将其注入模具中，然后冷却和固化成形。
注塑过程通常包括原材料预处理、注塑机工作、模具设计、成型工艺优化等步骤。
2. 注塑设备及其原理注塑设备主要包括注塑机、模具和辅助设备。
注塑机由加料系统、加热系统、注射系统、冷却系统、射出系统、压力系统和控制系统等组成。
模具则包括模具芯、模具腔、导柱、导套、顶针、顶出机构等。
辅助设备主要包括干燥机、颜料调配机、输送机、除湿机等。
注塑设备的工作原理是通过将加热熔融的塑料注入模具，然后快速冷却固化成形。
3. 塑料材料的特性及选型常见的塑料材料包括聚丙烯（PP）、聚乙烯（PE）、聚氯乙烯（PVC）、聚苯乙烯（PS）、聚碳酸酯（PC）等。
不同的塑料材料具有不同的物理性能、化学性能、热性能、机械性能等特性，因此在注塑过程中需要根据产品的要求进行选材，以保证产品的质量和性能。
4. 模具设计及其要点模具设计是注塑过程中至关重要的一环，决定了产品的成形质量和效率。
在模具设计中需要考虑产品的大小、结构、材料、加工工艺等因素，尤其需要注意产品的脱模、冷却、顶出等特点，以避免产品出现缺陷和损坏。
5. 注塑成型工艺注塑成型工艺是影响产品成形质量的关键因素之一。
在成型工艺中需要考虑注射压力、注塑速度、模具温度、冷却时间、顶出方式等因素，以确保产品良好的成形质量和表面光洁度。
6. 模具温度控制模具温度控制对产品的成形质量有着重要的影响。
在注塑过程中，需要根据产品的结构和性能要求，合理地控制模具的加热、冷却和恒温，以保证产品的成形质量和表面光洁度。
7. 注塑成品的后处理注塑成品在成形后需要进行后处理，通常包括切除余料、除角、清理模具等步骤。
在进行后处理时需要注意安全问题和材料浪费。
8. 注塑生产管理注塑生产管理主要包括计划生产、原材料管理、设备维护、品质管理等方面。
在生产管理中需要遵循生产计划，合理安排生产流程，保证原材料的充分利用和设备的正常运转，同时需要严格控制产品质量，确保产品符合标准要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注塑成型工艺和模具知识汇总将塑料颗粒定量地加入到注塑机的料筒内，通过料筒本身设置好的的温度以及螺杆转动时产生的剪切磨擦作用使塑料逐步熔化呈流动状态，然后在螺杆的推挤下熔融塑料以高压和较快的速度通过射嘴注入到温度较低的闭合模具的型腔中，由于模具的冷却作用使模腔内的熔融塑料逐渐凝固并定型，最后开模取出塑件。
关于热塑性塑料成型收缩率一般宜用如下方法设计模具：①对塑件外径取较小收缩率，内径取较大收缩率，以留有试模后修正的余地。
②试模确定浇注系统形式、尺寸及成型条件。
③要后处理的塑件经后处理确定尺寸变化情况（测量时必须在脱模后24小时以后）。
④按实际收缩情况修正模具。
⑤再试模并可适当地改变工艺条件略微修正收缩值以满足塑件要求。
流动性按模具设计要求大致可将常用塑料的流动性分为三类：①流动性好: 尼龙PA、聚乙烯PE、聚苯乙烯PS、聚丙烯PP；②流动性中等: 聚苯乙烯系列树脂（如ABS、AS）、有机玻璃PMMA、聚甲醛POM、聚苯醚PPO；③流动性差: 聚碳酸酯PC、聚苯硫醚PPS、聚砜PSF、聚芳砜PSU、氟塑料PTFE。
各种塑料的流动性也因各成型因素而变，主要影响的因素有如下几点：①温度：料温高则流动性增大，但不同塑料也各有差异，聚苯乙烯（尤其耐冲击型的HIPS）、聚丙烯、尼龙、有机玻璃、改性聚苯乙烯（如ABS、AS）、聚碳酸酯等塑料的流动性随温度变化较大。
对聚乙烯、聚甲醛，则温度增减对其流动性影响较小。
所以前者在成型时宜调节温度来控制流动性。
②压力：注塑压力增大则熔融料受剪切作用大，流动性也增大，特别是聚乙烯、聚甲醛较为敏感，所以成型时宜调节注塑压力来控制流动性。
③模具结构：浇注系统的形式，尺寸，布置，冷却系统设计，熔融料流动阻力（如：型面光洁度，料道截面厚度，型腔形状，排气系统）等因素都直接影响到熔融料在型腔内的实际流动性，凡促使熔融料降低温度，增加流动性阻力的则流动性就降低。
因此，模具设计时应根据所用塑料的流动性，选用合理的结构。
成型时则也可控制料温，模温及注塑压力、注塑速度等因素来适当地调节填充情况以满足成型需要。
热塑性塑料按其冷凝时有无出现结晶现象可划分为结晶型塑料与非结晶型（又称无定形）塑料两大类。
所谓结晶现象即为塑料由熔融状态到冷凝时，分子由独立移动，完全处于无次序状态，变成分子停止自由运动，按略微固定的位置，并有一个使分子排列成为正规模型的倾向的一种现象。
作为判别这两类塑料的外观标准可视塑料的透明性而定，一般结晶性料为不透明或半透明（如聚甲醛等），无定形料为透明（如有机玻璃等）。
但也有例外情况，如ABS为无定形料但却并不透明。
在模具设计及选择注塑机时应注意对结晶型塑料有下列要求及注意事项：①料温上升到成型温度所需的热量多，要用塑化能力大的设备。
③熔融态与固态的比重差大，成型收缩大，易发生缩孔、气孔。
④冷却快，结晶度低，收缩小，透明度高。
结晶度与塑件壁厚有关，壁厚则冷却慢，结晶度高，收缩大，物性好。
所以结晶性料应按要求必须控制模温。
⑤各向异性显著，内应力大。
脱模后未结晶化的分子有继续结晶化倾向，处于能量不平衡状态，易发生变形、翘曲。
热敏性系指某些塑料对热较为敏感，在高温下受热时间较长或进料口截面过小，剪切作用大时，料温增高易发生变色、降解，分解的倾向，具有这种特性的塑料称为热敏性塑料。
如聚甲醛POM。
热敏性塑料在分解时产生单体、气体、固体等副产物，特别是有的分解气体对人体、设备、模具都有刺激、腐蚀作用或毒性。
因此，模具设计、选择注塑机及成型时都应注意，应选用螺杆式注塑机，浇注系统截面宜大，模具和料筒应镀铬，不得有死角滞料。
有的塑料（如聚碳酸酯PC）即使含有少量水分，但在高温、高压下也会发生分解，这种性能称为易水解性，对此必须预先加热干燥。
有的塑料对应力敏感，成型时易产生内应力并质脆易裂，塑件在外力作用下或在溶剂作用下即发生开裂现象。
为此，除了在原料内加入添加剂提高开抗裂性外，对原料应注意干燥，合理的选择成型条件，以减少内应力和增加抗裂性。
并应选择合理的塑件形状，不宜设置嵌件等措施来尽量减少应力集中。
模具设计时应增大脱模斜度，选用合理的进料口及顶出机构，成型时应适当的调节料温、模温、注塑压力及冷却时间，尽量避免塑件过于冷脆时脱模，成型后塑件还宜进行后处理提高抗开裂性，消除内应力并禁止与溶剂接触。
当一定融熔体流动速率的聚合物熔体，在恒温下通过喷嘴孔时其流速超过某值后，熔体表面发生明显横向裂纹称为熔体破裂，有损塑件外观及物性。
故在选用熔体流动速率高的聚合物等，应增大喷嘴、浇道、进料口截面，减少注塑速度，提高料温。
各种塑料有不同比热、热传导率、热变形温度等热性能。
比热高的塑化时需要热量大，应选用塑化能力大的注塑机。
热变形温度高塑料的冷却时间可短，脱模早，但脱模后要防止冷却变形。
热传导率低的塑料冷却速度慢，故必须充分冷却，要加强模具冷却效果。
热浇道模具适用于比热低，热传导率高的塑料。
比热大、热传导率低，热变形温度低、冷却速度慢的塑料则不利于高速成型，必须选用适当的注塑机及加强模具冷却。
各种塑料按其种类特性及塑件形状，要求必须保持适当的冷却速度。
所以模具必须按成型要求设置加热和冷却系统，以保持一定模温。
当料温使模温升高时应予以冷却，以防止塑件脱模后变形，缩短成型周期，降低结晶度。
当塑料余热不足以使模具保持一定温度时，则模具应设有加热系统，使模具保持在一定温度，以控制冷却速度，保证流动性，改善填充条件或用以控制塑件使其缓慢冷却，防止厚壁塑件内外冷却不匀及提高结晶度等。
对流动性好，成型面积大、料温不匀的则按塑件成型情况有时需加热或冷却交替使用或局部加热与冷却并用。
为此模具应设有相应的冷却或加热系统。
塑料中因有各种添加剂，使其对水分有不同的亲疏程度，所以塑料大致可分为吸湿、粘附水分及不吸水也不易粘附水分的两种，料中含水量必须控制在允许范围内，不然在高温、高压下水分变成气体或发生水解作用，使树脂起泡、流动性下降、外观及力学性能不良。
所以吸湿性塑料必须按要求采用适当的加热方法及规范进行预热，在使用时还需用红外线辐照以防止再吸湿。
为了进一步改善热固性及热塑性塑料的力学性能。
常在塑料中加入玻璃纤维(简称玻纤)，滑石粉、云母、碳酸钙、高岭土、碳纤维等作为增强材料，以树脂为母体及粘结剂而组成新型复合材料，称为增强塑料（如环氧树脂为母体树脂塑料的增强塑料又称为玻璃钢）。
由于塑料混用玻璃纤维的品种、长度、含量等不同，其工艺性及物性也各不相同。
下面主要介绍注射用的热塑性增强塑料。
热塑性增强塑料一般由树脂及增强材料组成。
目前常用的树脂主要为尼龙、聚苯乙烯、ABS、AS，聚碳酸酯、线型聚酯、聚乙烯、聚丙烯、聚甲醛等。
增强材料一般为无碱玻璃纤维（有长短两种，长纤维料一般与粒料长一致，为2～3毫米，短纤维料长一般小于0.8 毫米）经表面处理后与树脂配制而成。
玻纤含量应按树脂比重选用最合理的配比，一般为20%～40%之间。
由于各种增强塑料所选用的树脂不同，玻纤长度、直径，有无含碱及表面处理剂不同其增强效果不一，成型特性也不一。
如前所述增强料可改善一系列力学性能，但也存在一系列缺点：冲击强度与冲击疲劳强度低（但缺口冲击强度提高）；透明性、焊接点强度也降低，收缩、强度、热膨胀系数、热传导率的异向性增大。
故目前该塑料主要用于小型，高强度、耐热，工作环境差及高精度要求的塑件。
⑴流动性差：增强塑料熔融指数比普通料低30%～70%故流动性不良，易发生填充不良，熔接不良，玻纤分布不匀等弊病。
尤其对长纤维料更易发生上述缺陷，并还易损伤纤维而影响力学性能。
⑵成型收缩小、异向性明显，成型收缩比未增强料小，但异向性增大沿料流方向的收缩小，垂直方向大，近进料口处小，远处大，塑件易发生翘曲、变形。
⑶脱模不良、磨损大不易脱模，并对模具磨损大，在注射时料流对浇注系统，型芯等磨损也大。
⑷易发生气体：成型时由于纤维表面处理剂易挥发成气体、必须予以排出，不然易发生熔接不良、缺料及烧伤等弊病。
为了解决增强塑料上述工艺弊病，在成型时应注意下列事项：⑵模温宜高（对结晶性料应按要求调节），同时应防止树脂、玻纤分头聚积，玻纤外露及局部烧伤。
⑷塑件冷却应均匀。
⑹由于增强料刚性好，热变形温度高可在较高温度时脱模，但要注意脱模后均匀冷却。
⑴塑件形状及壁厚设计特别应考虑有利于料流畅通填充型腔，尽量避免尖角、缺口。
⑵脱模斜度应取大，含玻璃纤维15%的可取1°～2°，含玻璃纤维30%的可取2°～3°。
当不允许有脱模斜度时则应避免强行脱模，宜采用横向分型结构。
⑶浇注系统截面宜大，流程平直而短，以利于纤维均匀分散。
⑷设计进料口应考虑防止填充不足，异向性变形，玻璃纤维分布不匀，易产生熔接痕等不良后果。
进料口宜取薄片，宽薄，扇形，环形及多点形式进料口以使料流乱流，玻璃纤维均匀分散，以减少异向性，最好不采用针状进料口，进料口截面可适当增大，其长度应短。
⑹模具应淬硬，抛光、选用耐磨钢种，易磨损部位应便于修换。
⑻模具应设有排气溢料槽，并宜设于易发生熔接痕部位。
⑴模温影响成型周期及成形品质，在实际操作当中是由使用材质的最低适当模温开始设定，然后根据品质状况来适当调高。
⑵正确的说法，模温是指在成形被进行时的模腔表面的温度，在模具设计及成形工程的条件设定上，重要的是不仅维持适当的温度，还要能让其均匀的分布。
⑶不均匀的模温分布，会导致不均匀的收缩和内应力，因而使成型口易发生变形和翘曲。
⑧增加近浇口部位和减少远浇口部位凹陷的机会。
⑴在成型加工法,射出量的控制(计量)以及塑料的均匀熔融(可塑化)是由射出机的可塑化机构(Plasticizing unit)来担任的。
①加热筒温度（Barrel Temperature）虽然塑料的熔融，大约有60--85%是因为螺杆的旋转所产生的热能，但是塑料的熔融状态仍然受加热筒温度的影响，尤以靠近喷嘴前区的温度--前区的温度过高时易发生滴料及取出制件时牵丝的现象。
A.塑料的熔融，大体是因螺杆的旋转所产生的热量，因此螺杆转速太快，则有下列影响：B.转速的设定，可以其圆周速的大小来衡量：圆周速=n（转速）*d（直径）*π（圆周率）通常，低粘度热安定性良好的塑料，其螺杆杆旋转的圆周速约可设定到1m/s上下，但热安定性差的塑料，则应低到0.1左右。
C.在实际应用当中，我们可以尽量调低螺杆转速，使旋转进料在开模前完成即可。
A.当螺杆旋转进料时，推进到螺杆前端的熔胶所蓄积的压力称为背压，在射出成型时，可以由调整射出油压缸的退油压力来调节，背压可以有以下的效果：B.背压的高低，是依塑料的粘度及其热安定性来决定，太高的背压使进料时间延长，也因旋转剪切力的提高，容易使塑料产生过热。
一般以5--15kg/cm2为宜。
