(完整精品)大学物理实验报告之万用表的使用
万用表使用实验报告
万用表使用实验报告篇一：万用表实验报告万用表实训报告班级：姓名：学号：成绩：一、万用表测量前应做哪些准备？二、万用表测电阻1、万用表测电阻的步骤是？2、记录实训中的电阻值R1= R2=人体表面电阻=三、万用表测量直流电压1、万用表测量直流电压的步骤是？2、记录实训中的电压值U1=U2=四、万用表测量交流电压1、万用表测量直流电压的步骤是？2、记录实训中的电压值U1=五、万用表使用时，应注意什么？R3=篇二：实验1_数字万用表的应用实验报告电子测量实验报告实验名称：数字万用表的应用姓名：学号：班级：学院：指导老师：实验一数字万用表的应用一、实验目的1 理解数字万用表的工作原理；2 熟悉并掌握数字万用表的主要功能和使用操作方法。
二、实验内容1 用数字万用表检测元器件——电阻测量、电容测量、二极管检测、三极管检测；2用数字万用表测量电压和电流——直流电压及电流的测量、交流电压及电流的测量。
三、实验仪器及器材1 低频信号发生器1台2 数字万用表1块3 功率放大电路实验板1块4 实验箱1台5 4700Pf、IN4007、9018各1个四、实验要求1 要求学生自己查阅有关数字万用表的功能和相关工作原理，了解数字万用表技术指标；2 要求学生能适当了解一些科研过程，培养发现问题、分析问题和解决问题的能力；3 要求学生独立操作每一步骤；4 熟练掌握万用表的使用方法。
五、万用表功能介绍（以UT39E型为例）1概述UT39E型数字万用表是一种功能齐全、性能稳定、结构新颖、安全可靠、高精度的手持式四位半液晶显示小型数字万用表。
它可以测量交、直流电压和交、直流电流，频率，电阻、电容、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有28档。
本万用表最大显示值为±19999，可自动显示“0”和极性，过载时显示“1”，负极性显示“－”，电池电压过低时，显示“2技术特性A直流电压：量程为200mV、2V、20V、200V和1000V五档，200mV档的准确度为±（读数的0.05％＋3个字），2V、20V和200V档的准确度为±（读数的0.1％＋3个字）, 1000V档的准确度为±（读数的0.15％＋5个字）；输入阻抗，所有直流档为10MΩ。
万用电表使用实验报告
万用电表使用实验报告
《万用电表使用实验报告》
实验目的：通过使用万用电表，掌握电路中电压、电流和电阻的测量方法，加深对电学知识的理解。
实验仪器：万用电表、电源、导线、电阻器、电池等。
实验原理：万用电表是一种用来测量电压、电流和电阻的仪器，通过选择不同的档位和接线方式，可以实现不同的测量功能。
实验步骤：
1. 测量电压：将万用电表的选择旋钮拨到“V”档，选择合适的量程，将红表笔接在电路中的正极，黑表笔接在负极，读取电压值。
2. 测量电流：将万用电表的选择旋钮拨到“A”档，选择合适的量程，将电流表笔与电路串联，读取电流值。
3. 测量电阻：将万用电表的选择旋钮拨到“Ω”档，选择合适的量程，将电阻器两端接入电路，读取电阻值。
实验结果：通过实验，我们成功测量了不同电路中的电压、电流和电阻值，加深了对电学知识的理解。
实验总结：通过本次实验，我们掌握了万用电表的使用方法，加深了对电学知识的理解，为以后的电学实验打下了良好的基础。
万用电表是电学实验中常用的仪器，通过实际操作，我们可以更好地理解电学知识，为将来的学习和科研打下坚实的基础。
希望同学们能够认真对待实验，加深对电学知识的理解，为未来的学习和科研打下坚实的基础。
万用表使用的实验报告
万用表使用的实验报告万用表使用的实验报告引言：万用表是一种常见的电子测量工具，广泛应用于实验室和工业领域。
它可以测量电流、电压、电阻和其他电学参数，具有方便、精确和多功能的特点。
本实验旨在探索万用表的使用方法和原理，并通过实际测量来验证其准确性和可靠性。
一、实验目的本实验的主要目的是熟悉万用表的使用方法和原理，掌握正确的测量技巧，并验证其测量结果的准确性。
二、实验器材和材料1. 万用表2. 直流电源3. 电阻箱4. 电路连接线三、实验步骤1. 准备实验器材和材料，确保电路连接正确并安全。
2. 打开直流电源，调节电压大小为合适的范围。
3. 将万用表的选择旋钮调至所需测量参数的位置，如电流、电压或电阻。
4. 使用万用表的探针分别连接电路中的两个测量点，确保良好接触。
5. 读取并记录万用表上显示的数值。
6. 关闭直流电源，断开电路连接。
四、实验结果与分析在进行实验时，我们按照上述步骤进行了多次测量，并记录了相应的结果。
通过对结果的分析，我们得出以下结论：1. 电流测量：在实验中，我们通过将万用表的选择旋钮调至电流测量位置，并将其与电路中的测量点相连，可以准确测量电路中的电流大小。
通过多次测量，我们发现万用表的读数稳定且准确。
2. 电压测量：在实验中，我们将万用表的选择旋钮调至电压测量位置，并将其与电路中的测量点相连，可以准确测量电路中的电压大小。
我们发现，在不同电压范围下，万用表的读数变化合理，且与理论值相符。
3. 电阻测量：在实验中，我们将万用表的选择旋钮调至电阻测量位置，并将其与电路中的测量点相连，可以准确测量电路中的电阻大小。
我们发现，在不同电阻范围下，万用表的读数变化合理，且与理论值相符。
通过以上实验结果的分析，我们可以得出结论：万用表是一种准确、可靠的测量工具，可以用于测量电流、电压和电阻等电学参数。
五、实验总结通过本次实验，我们深入了解了万用表的使用方法和原理，并通过实际测量验证了其准确性和可靠性。
万用表使用实验报告

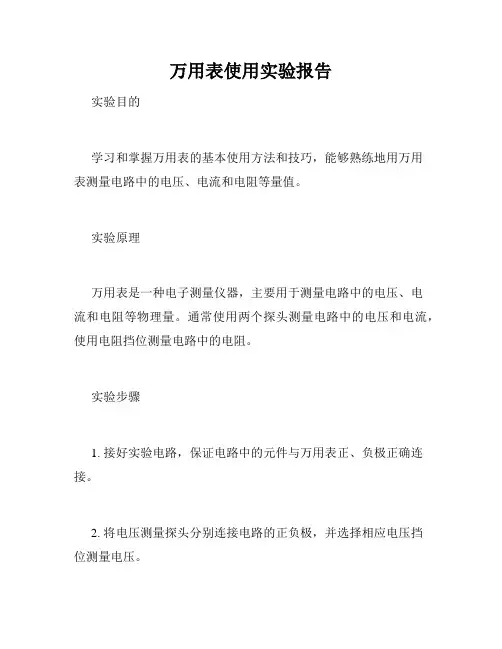

万用表使用实验报告
实验目的
学习和掌握万用表的基本使用方法和技巧，能够熟练地用万用
表测量电路中的电压、电流和电阻等量值。
实验原理
万用表是一种电子测量仪器，主要用于测量电路中的电压、电
流和电阻等物理量。
通常使用两个探头测量电路中的电压和电流，使用电阻挡位测量电路中的电阻。
实验步骤
1. 接好实验电路，保证电路中的元件与万用表正、负极正确连接。
2. 将电压测量探头分别连接电路的正负极，并选择相应电压挡
位测量电压。
3. 将电流测量探头分别连接电路的正极和电流联结器，并选择相应电流挡位测量电流。
4. 将电阻测量探头分别连接电路中的两端，并选择相应电阻挡位测量电阻。
5. 读取测量结果，记录在实验报告中，并进行实验误差分析和讨论。
实验结果
在实验过程中，我们根据万用表的使用方法，分别测量了电路中的电压、电流和电阻值。
在实验中，我们发现万用表的使用方法非常简单，只需要正确连接探头即可快速得到测量结果。
在实验结果中，我们发现测量结果与设计值存在一定误差。
这种误差可能是由于测量仪器本身的精度限制，电路连接不牢固，电路中其他元件的影响等因素造成的。
因此，在实验报告中，我
们需要对误差进行分析和讨论，同时对影响误差的因素进行探索和改进。
实验结论
本次万用表使用实验，我们学习和掌握了万用表的基本使用方法和技巧，可以熟练地用万用表测量电路中的电压、电流和电阻等量值。
同时，我们对于实验中遇到的误差情况，进行了分析和讨论，并探索了改进方法。
通过本次实验，我们深入理解了电路测量的方法和技巧，对于今后的科学研究和工程实践具有重要意义。
大学物理万用表和惠斯登电桥的使用实验报告
万用表和惠斯登电桥的使用万用表即万用电表，它是电学最常用的一种测量仪器，它不仅可以测量交流和直流电压，还可以测量直流电流和电阻，一表多能，掌握万用表的使用方法是电学实验的基本要求之一。
电桥也是一种常用的电学测量仪器，其原理是比较法，因而具有灵敏度高和使用方便的特点。
利用电桥不仅可以测量电阻、电容和电感等电学量，还可以将温度、压力等非电量以电量的形式测量出来，因此应用十分广泛。
在各种电桥中，惠斯登电桥是一种最基本的电桥，本实验以惠斯登电桥为基础，采用交换法和代替法精密测量电阻，同时学习万用表的使用方法。
一、实验目的1. 掌握万用表的正确使用方法。
2. 掌握惠斯登电桥的原理和测量方法。
3. 了解代替法和交换法的测量原理。
二、实验仪器标准电阻箱两个、滑线变阻器两个、电流表、灵敏度达到10-9A 的数字式检流计、数字式万用表、直流稳压电源。
三、实验原理万用表的原理和使用方法见第二章的相关章节．惠斯登电桥的原理如图4-7-1所示，它是由四个电阻R 1、R 2、R 0和R x 连接而成的四边形，每一边称为电桥的一个桥臂，四边形的两个AB 、CD 对角分别与电源E 和电流表G 相连。
所谓桥的意思是指电流表G 跨接CD ，其作用是将桥的两个端点C 和D 的电位进行比较。
当C 、D 的电位相等时称为电桥平衡，此时，电流表G 中无电流通过。
图4-7-1 惠斯登电桥示意图 图4-7-2 实际电桥测量回路示意图 本实验的两臂R 1、R 2由滑线变阻器H 1以滑动头为分界点的两边电阻构成，R x 、R 0分别代表未知电阻和标准电阻箱的标称阻值。
为了限制电路的电流，电源要通过另一个滑线变阻器H 2再与电桥相连。
当电阻箱的阻值R 0为一定时，通过滑动H 1的滑动头使电桥平衡，这时电路满足如下关系DB CB AD AC U U U U ==,（4-7-1）根据欧姆定律可得220011,,,R I U R I U R I U R I U DB CB AD x x AC ====(4-7-2)将（4-7-2）式各式代入（4-7-1）式得：220011,R I R I R I R I x x ==(4-7-3)比较上面两式并考虑电桥平衡时，210,I I I I x ==，得021R R R R x = (4-7-4)由式(4-7-4)可知，如果知道R 1、R 2和R 0的阻值，未知电阻R x 便可计算出来。
万用表使用实验报告
实验一实验报告：万用表的使用一、实验目的1.了解万用表的工作原理和基本结构，掌握万用表的正确使用方法2.掌握电阻的读法3.加深对全电路欧姆定律的理解，掌握测量干电池的电动势和内电阻的方法二、实验器材1.数字万用表一只 UT39A型2.机械万用表一只 AF500-B3.二极管一只4.电阻箱一个 J2361-1型5.四环色环电阻两个6.导线若干7.干电池一个三、实验原理1.色环电阻的读法:色环电阻读发色环颜色代表的数字：黑0、棕1、红2、橙3、黄4、绿5、蓝6紫7、灰8、白9色环颜色代表的倍率：黑×1、棕×10、红×100、橙×1K、黄×10K、绿×100K、蓝×1M、紫×10M、灰×100M、白×1000M、金×0.1、银×0.01四色环电阻：就是指用四条色环表示阻值的电阻，从左向右数（四条色环中，有三条之间的距离比较近即左端，而第四环稍远即右端。
同时第四环不是金色就是银色，也可判断为右端），第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值倍乘的数；第四道色环表示阻值允许的偏差（精度），金色的误差为5%，银色的误差为10%2.(1)数字万用表：数字万用表可直接测量电压、电流和电阻，数字万用表能在直接测量后由电子计数器对数字量进行计数得到测量结果，再由译码显示电路将测量结果在显示屏上显示出来，使用起来比较简单和方便(2)机械万用表：机械万用表可以用来测量被测量物体的电阻，交、直流电的电流和电压，有的万用表还可以测量晶体管的主要参数以及电容器的电容量等。
测量值由表头指针指示读取，万用表是公用一个表头，是集电压表、电流表和欧姆表于一体的仪表。
3.二极管具有单向导电性，因此用万用表测定二极管电阻时，正向电阻很小，反向电阻很大，可以据此判断二极管的极性4.测定干电池的电动势和内电阻根据全电路的欧姆定律，闭合电路的电流I与电源的电动势成正比，与负载电阻R和电源的内电阻r之和成反比，即I=E/(R+r）或E=IR+Ir电源的电动势E及内电阻r不随外电路中负载电阻的变化而变化。
大学物理实验(最终)
大学物理实验一、万用表的使用1、使用万用表欧姆档测电阻时，两只手握住笔的金属部分在与电阻两端接触进行测量时，对结果有无影响？为什么？有影响，会使测量值偏小因为人体本身有电阻，两只手握住笔的金属部分在与电阻两端接触相当于并联2、用万用表测电阻时，通过电阻的电流是由什么电源供给的？万用表的红表笔和黑表笔哪一个电位高？电源内部电路提供（万用表的内部电池供给的）黑笔3、用万用表欧姆档判别晶体二极管的管脚极性时，若两测量得到阻值都很小或都很大，说明了什么？两测量得到阻值都很小，说明二极管已被击穿损坏两测量得到阻值都很大，说明二极管内部断路4、能否用万用表检查一回路中电阻值？为什么？不能，因为通电电路中测量电阻值会造成万用表的损坏。
【数据处理】（要求写出计算过程） 1．1R = Ω 2．2R = Ω 3．U = VU σ== V ==2∆仪最小分度值VU U == VU U U U =±=（ ± ）V 100%UU U E U=⨯= % 二、用模拟法测绘静电场1、出现下列情况时，所画的等势线和电力线有无变化？（电源电压提高1倍；导电媒质的导电率不变，但厚度不均匀；电极边缘与导电媒质接触不良；导电媒质导电率不均匀） 有，电势线距离变小，电力线彼此密集 无任何变化无法测出电压，画不出等势线、电力线 等势线、电力线会变形失真2、将电极之间电压正负接反，所作的等势线和电力线是否有变化？ 等势线和电力线形状基本不变，电力线方向相反3、此实验中，若以纯净水代替自来水，会有怎样的结果？实验无法做，因为纯净水不导电4、本实验除了用电压表法外还可以用检流计法（电桥法）来测量电势。
试设计测量电路。
两种方法各有何优缺点？电压表法优点：简单缺点：误差大电桥法优点：测量精度高缺点：复杂5、能否根据实验测出的等势线计算场中某点的电场强度？为什么？不能，因为等势线是定性的线条，相邻等势线的间隔表示的电势差相等，等势线间隔小的地方电场线强，电场强度大只能说明，无法定量表达三、迈克尔逊干涉仪1、为什么有些地方条纹粗，有些地方条纹细？能指出什么地方条纹最粗吗？相邻条纹间距与两平面镜到分光板近距离之差d成反比，与各条纹对应干涉光束和中心轴夹角成反比。
(完整精品)大学物理实验报告之万用表的使用
大学物理实验报告学院班级实验日期 2017 年6 月6 日实验地点：实验楼B413室池等组成的，其作用是使表头适用于不同的测量项目和不同的测量范围。
对于不同的测量项目，测量线路的结构是不同的。
(1)直流电流挡其表头本身就是一个测量范围很小的直流电流表。
根据分流原理，表头与电阻并联就可增大测量范围，若表头与不同阻值的电阻并联，就可得到不同的量程。
并联电阻越小，量程也就越大。
图1是多量程直流电流挡原理图。
(2)直流电压挡表头本身也是一个量程很小的直流电压表，其量程为V g=I g R g（I g为表头满偏电流，R g为表头内阻）。
根据分压原理，表头与不同的电阻串联就能得到不同的量程。
图2是多量程电压表原理图。
(3)交流电压挡磁电式表头内永久磁体的磁场方向恒定，当通过交流电时，作用在可动部件上的力矩方向将随电流方向的变化而变化。
由于表头可动部分惯性较大，它在某一方向力矩作用下，还来不及转动，力矩的方向又发生了变化，这样，表头的指针实际上不可能转动。
所以，必须把交流电转换成直流电，才能测量。
图3是多量程交流电压表原理图，图中D1、D2为整流元件。
(4)电阻挡图4是欧姆表的原理图，它由表头、电池、电阻R i和调零电阻R0组成。
在a、b两端即红、黑两表棒之间可接入待测电阻R x。
测量前，先把两表棒短路即R x=0。
调节调零电阻R0使表头指针指到刻度线右端的满刻度，即欧姆表的零点。
此时，电路中的电流（式1）式中R z=R g+R0+R i+r称为欧姆表的综合电阻。
这一步骤称为欧姆表的调零。
测量未知电阻R x时，将它接入两表棒之间，则电路中的电流为：（式2）从上式可见，当ε和R Z恒定时，I仅随R x而变。
它们之间有一一对应的关系。
如果在刻度线上不同位置刻出相应的电阻值，那么在测量未知电阻时就可以在刻度线上直接读出被测电阻的数值。
从式2还可以看出，R x越大、I越小，表头指针偏转的角度越小，刻度的间隔也越小。
当R x→∞，即a、b间开路，I→0，指针在刻度线左端位置不动，所以刻度线左端的欧姆刻度为∞。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大学物理实验报告
学院班级
实验日期 2017 年6 月6 日实验地点：实验楼B413室
为表头满偏电流，R g为表头内阻）。
根据分压原理，表头与不同的电阻串联就能得到不同的量程。
图2是多量程电压表原理图。
(3)交流电压挡磁电式表头内永久磁体的磁场方向恒定，当通过交流电时，作用在可动部件上的力矩方向将随电流方向的变化而变化。
由于表头可动部分惯性较大，它在某一方向力矩作用下，还来不及转动，力矩的方向又发生了变化，这样，表头的指针实际上不可能转动。
所以，必须把交流电转换成直流电，才能测量。
图3是多量程交流电压表原理图，图中D1、D2为整流元件。
(4)电阻挡图4是欧姆表的原理图，它由表头、电池、电阻R i和调零电阻R0组成。
在a、b两端即红、黑两表棒之间可接入待测电阻R x。
测量前，先把两表棒短路即R x=0。
调节调零电阻R0使表头指针指到刻度线右端的满刻度，即欧姆表的零点。
此时，电路中的电流
（式1）式中R z=R g+R0+R i+r称为欧姆表的综合电阻。
这一步骤称为欧姆表的调零。
测量未知电阻R x时，将它接入两表棒之间，则电路中的电流为：
（式2）从上式可见，当ε和R Z恒定时，I仅随R x而变。
它们之间有一一对应的关系。
如果在刻度线上不同位置刻出相应的电阻值，那么在测量未知电阻时就可以在刻度线上直接读出被测电阻的数值。
从式2还可以看出，R x越大、I越小，表头指针偏转的角度越小，刻度的间隔也越小。
当R x→∞，即a、b间开路，I→0，指针在刻度线左端位
置不动，所以刻度线左端的欧姆刻度为∞。
当R x=R z时，I = ε
2R z = 1
2
I g，指针将在
刻度线的中央，所以R z又称为中值电阻。
综上所述，当R x在0→∞之间变化时，指针将在刻度线右端到左端位置间变化，正好与电流表、电压表的刻度相反。
另外，标尺的刻度是不均匀的，R x越大，刻度越密。
读数时必须注意。
为了精细地读数，万用电表中欧姆挡都有多种挡次。
不同挡次的中值电阻是不同的，不同挡次之间通常采用十进制。
具体线路较复杂，不在这里讲述。
测量时，究竟应选择哪一挡次，这要看被测电阻的值而定。
原则上应尽量选用R x在该挡次的中值电阻附近。
应该指出，由于新旧电池内阻r的变化，或者在换挡使用时，由于电路参数的变化，式1的条件往往不能满足。
就是说，当R x=0时，电路中的电流将不等于I g,表买的指针并不指在刻度线右端的零欧姆处，产生了系统误差。
因此测量前必须通过调零，以改变R0的阻值来满足式1的要求，从而达到I与R x的函数关系式2不变的目的。
2. 数字式万用电表
数字式万用电表是根据模拟量与数字量之间的转换来完成测量的，它能用数字把测量结果显示出来。
其原理方框图如图5所示，主要包括直流电压变换器、模－数转换器、计数器、显示器和逻辑控制电路等部件。
直流电压变换器的作用是把被測量（如电流、电阻等）变换为电压；模－数转换器则是把电压转换为数字量；计数器可对数字量进行运算，再把结果经过译码系统送往显示器进行数字显示；逻辑控制电路主要对整机进行控制及协调各部件的工作，并能使其自动重复测量。
(2)注意指针是否指“0”。
若不指“0”,调节“机械调零”旋钮，使指针指向“0”。
(3)接好表笔（红表笔应插人标有“＋”号的孔）。
(4)根据待测量的种类（交流或直流电压、电流或电阻等）及大小，将“选择开关”拨到合适的位置。
若不知待测量的大小，应选择最大量程（或倍率）先行试测。
若指针偏转程度太小，可逐次选择较小量程（或倍率）。
2.测量
(1)测出图6实验板所给的电阻R l、R2、R3、R4的阻值。
(2)测出实验板所给的半导体二极管D l、D2的正、反向电阻阻值。
（黑表笔为正电压端）
(3)观察电解电容的漏电电流（用“1K”挡）。
(4)把直流电源调至5V左右（不得超过6V)，并把实验板接到电源。
