SolidWorks中如何更换已经画好的零件的
第7章零件的修改solidworks
1-4
7.1.4 剖面属性
通过【剖面属性】命令来获取所选模型面的面积、表面重心 和惯性矩等参数。欲使用【剖面属性】命令，单击【评 估】标签下【剖面属性】按钮（或者单击菜单栏下【工 具】/【截面属性…】命令），弹出“截面属性”对话框 。为“所选项目”选择框选择欲计算的模型面后，单击 【重算】按钮。
1-5
1-22
1-21
7.6 小结
本章介绍了零件在建模过程中的一些使用技巧，如查看尺寸 、质量、应用材料等，这些内容的目的都在于如何更好 地、更方便地修改零件。可以通过SolidWorks的“回退 ”功能，来查看已有零件的建模过程，通常使用“回退 ”功能配合来修改零件。最后介绍了零件配置的知识， SolidWorks是一个人性化、灵活的三维建模软件，零件 的配置可以通过手动配置或者系列零件设计表来添加， 操作的步骤也不是固定的，二者也可以混合使用。编辑 零件是非常灵活的，需要通过多练习来积累经验。
1-9
7.2.3 编辑草图
在SolidWorks里可以通过修改特征草图的尺寸等参数来修改模型 。欲编辑特征草图，可以通过下列操作之一来进行：
在零件“特征设计树”里单击欲编辑的草图，弹出快捷命令菜单 ，单击【编辑草图】按钮。
在零件“特征设计树”里单击欲编辑的草图所应用到的特征，弹 出快捷命令菜单，单击【编辑草图】按钮。1Βιβλιοθήκη 107.2.4 编辑草图平面
solidworks标准件修改
solidworks标准件修改SolidWorks是一款功能强大的三维计算机辅助设计软件，它可以帮助用户快速、准确地创建、修改和管理各种工程设计图纸和模型。
在SolidWorks中，标准件的使用非常普遍，因为它们可以帮助用户节省大量的时间和精力。
但是，在实际的工程设计中，标准件的尺寸、形状或者材质往往需要根据实际需求进行修改。
因此，本文将介绍如何在SolidWorks中对标准件进行修改，以满足实际的工程设计需求。
首先，打开SolidWorks软件，并新建一个零件文件。
然后，选择“插入”菜单中的“设计库特性”命令，在弹出的对话框中选择“标准件”选项。
在标准件库中选择需要修改的标准件，并将其拖放到零件文件中。
接下来，双击所添加的标准件，在弹出的对话框中可以对标准件的尺寸、形状和材质进行修改。
用户可以根据实际需求，修改标准件的尺寸，例如直径、长度、宽度等；也可以修改标准件的形状，例如圆形、方形、椭圆形等；还可以修改标准件的材质，例如钢材、铝材、塑料等。
在修改完成后，点击“确认”按钮即可完成对标准件的修改。
除了直接在零件文件中对标准件进行修改外，SolidWorks还提供了“设计表格”功能，可以帮助用户更方便地对标准件进行批量修改。
用户可以在设计表格中输入需要修改的标准件的尺寸、形状和材质等信息，然后通过设计表格一次性对所有标准件进行统一的修改。
这在工程设计中特别适用，可以大大提高工作效率。
在对标准件进行修改时，用户还需要注意保持标准件的合理性和可制造性。
修改后的标准件应该符合工程设计的要求，并且能够被实际制造出来。
因此，在修改标准件时，用户需要对其进行合理性分析和可制造性评估，确保修改后的标准件能够正常使用并且能够被制造出来。
这需要用户具有一定的工程设计和制造经验，同时也需要对SolidWorks软件有较为深入的了解。
总的来说，SolidWorks提供了丰富的功能和工具，可以帮助用户对标准件进行快速、准确的修改。
solidworks课件教程第7章修改零件
9．旋转实体 10．设置基准面 11．绘制草图 12．标注尺寸 13．切除实体 14．设置视图方向 15．设置颜色属性 16．设置贴图及渲染
茶叶盒
工具栏方式 菜单栏方式 快捷菜单方式 对话框方式
7.1.6 Instant3D
Instant3D可以使用户通过拖动控标或标尺来快速生成和修 改模型几何体。创建过程如图所示。
Instant3D创建过程
7.2 插件
7.2.1 IMOLDV10
IMOLD插件是应用于SolidWorks软件中的一个Windows界面 的第三方软件，用来进行注塑模的三维设计工作。
7.4 综合实例：茶叶盒
本实例绘制茶叶盒。首先利用“旋转”命令绘制茶叶盒盒身， 再利用“旋转切除”等命令设置局部细节，再利用模型显示最后 设置各表面的外观和颜色。具体操作步骤如下。
1．新建文件 2．绘制茶叶盒草图 3．标注尺寸 4．旋转薄壁实体 5．设置剖面图显示 6．设置基准面 7．绘制草图 8．标注尺寸
7.2.2 photoview 360渲染
Photoview 360是SolidWorksDE 一个插件，可产生 SolidWorks 模型具有真实感的渲染。渲染的图像组合包括在模型中的外观、光源、 布景及贴图。
7.2.3 3DVIA
3DVIA Composer是SolidWorks公司推出的一款文档制作软件。 它可以直接使用在SolidWorks中创建的模型，以无缝的方式直接更 新到产品的文档中，来创建精确的和最新的印刷及交互材料。
第7章 修改零件
▪ 7.1 零件的特征管理 ▪ 7.2 插件
7.1 零件的特征管理
零件的建模过程实际上是创建和管理特征的过程。本节介绍 零件的特征管理，即退回与插入特征、压缩与解除压缩特征、动 态修改特征。

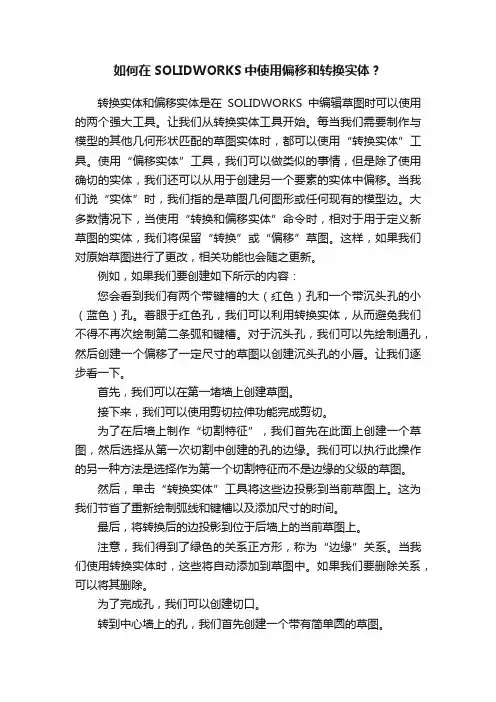

如何在SOLIDWORKS中使用偏移和转换实体？
如何在SOLIDWORKS中使用偏移和转换实体？转换实体和偏移实体是在SOLIDWORKS中编辑草图时可以使用的两个强大工具。
让我们从转换实体工具开始。
每当我们需要制作与模型的其他几何形状匹配的草图实体时，都可以使用“转换实体”工具。
使用“偏移实体”工具，我们可以做类似的事情，但是除了使用确切的实体，我们还可以从用于创建另一个要素的实体中偏移。
当我们说“实体”时，我们指的是草图几何图形或任何现有的模型边。
大多数情况下，当使用“转换和偏移实体”命令时，相对于用于定义新草图的实体，我们将保留“转换”或“偏移”草图。
这样，如果我们对原始草图进行了更改，相关功能也会随之更新。
例如，如果我们要创建如下所示的内容：您会看到我们有两个带键槽的大（红色）孔和一个带沉头孔的小（蓝色）孔。
着眼于红色孔，我们可以利用转换实体，从而避免我们不得不再次绘制第二条弧和键槽。
对于沉头孔，我们可以先绘制通孔，然后创建一个偏移了一定尺寸的草图以创建沉头孔的小唇。
让我们逐步看一下。
首先，我们可以在第一堵墙上创建草图。
接下来，我们可以使用剪切拉伸功能完成剪切。
为了在后墙上制作“切割特征”，我们首先在此面上创建一个草图，然后选择从第一次切割中创建的孔的边缘。
我们可以执行此操作的另一种方法是选择作为第一个切割特征而不是边缘的父级的草图。
然后，单击“转换实体”工具将这些边投影到当前草图上。
这为我们节省了重新绘制弧线和键槽以及添加尺寸的时间。
最后，将转换后的边投影到位于后墙上的当前草图上。
注意，我们得到了绿色的关系正方形，称为“边缘”关系。
当我们使用转换实体时，这些将自动添加到草图中。
如果我们要删除关系，可以将其删除。
为了完成孔，我们可以创建切口。
转到中心墙上的孔，我们首先创建一个带有简单圆的草图。
用切口将其完成，这将导致没有嘴唇的简单孔。
然后，我们可以在中间墙的同一面上创建一个草图，选择孔的边缘并使用“偏移实体”工具。
接下来，我们输入尺寸并选择“添加尺寸”框。
SOLIDWORKS快捷键
SOLIDWORKS快捷键文件菜单项目：1.新建文件：Ctrl+N2.打开文件：Ctrl+O3.储存文件：Ctrl+S4.打印文件：Ctrl+P5.关闭文件/从Web文件夹打开：Ctrl+W6.撤销：Ctrl+Z7.复原：Ctrl+Y(即反撤销，不是每种情形下都可以，可以试一试)8.剪切：Ctrl+X9.复制：Ctrl+C（或按住Ctrl移动草图实体）10.粘贴：Ctrl+V11.删除：Delete12.查找替换：Ctrl+F13.重建模型：Ctrl+B14.重新绘制：Ctrl+R15.退出软件：Ctrl+E16.实体扫描：Ctrl+G17.现有零件装配体：Ctrl+I18.新装配体：Ctrl+J19.解除紧缩配置：Ctrl+L20.实体加厚：Ctrl+T 21.放大选项：G22.照快照：Alt+空格键23.彻底重建模型及重建其所有特点：Ctrl+Q24.在打开的SolidWorks文件之间切换文件：Ctrl+Tab25.重复上一命令：Enter26.从零件制作工程图：Ctrl+D27.从零件制作装配体：Ctrl+A28.任务窗格：Ctrl+F129.下一窗口：Ctrl+F630.关闭窗口：Ctrl+F431.直线圆弧切换（草图绘制模式）：A32.插入直线：L33.下一边线：N34.浏览最近文件：R35.快捷栏：S36.接受边线：Y37.指令选项切换：A38.最适当大小显示全图：F39.扩大/折叠数：C40.折叠所有项目：Shift+C41.MateXpert配合专家：Ctrl+M42.加选：Ctrl+单击（重复单击即可减选）43.Shift＋单击（也可加选，但不能减选）44.串选：随时右键...可看到45.挑选中点同串选46.重复上一命令：Enter47.转动到FeatureManager树底部：End48.转动到FeatureManager树顶端：Home49.在PropertyManager/对话框中拜访在线帮助：F150.在FeatureManager设计树中重新命名一项目（对大部分项目适用）：F251.快速捕捉：F352.拼写检验程序：F753.隐藏/显示任务窗格：F854.FeatureManager树区域：F955.工具栏：F1056.全屏：F1157.SolidWorks帮助：H58.隐藏盘旋零部件/实体：TAB59.显示盘旋零部件/实体：：Shift+TAB60.显示所有隐藏的零部件/实体：Ctrl+Shift+TAB61.在绘制草图时，可常用 Esc 键将光标复原到挑选模式下62.按住 Shift 键在 FeatureManager 设计树上挑选多个特点（只需挑选首尾两个特点）按住Ctrl 键后挑选多个注解，并且将其视为一个组做移动63.不需使用鼠标即可跳到不同的分割窗口中。
如何在SolidWorks装配图中替换零件
如何在装配图中替换零件
在结构设计中我们经常会遇到零部件的替换，特别是遇到更换零件名后的零件替换，要是把原零件删除与他相配合的零件就会出错，改起来让人很头疼。
这里我们可以利用SW中自带的零件替换功能来实现更名后零件的替换。
下面我以三个法兰的装配做示意。
1.DN65板式平焊法兰
2. DN65带颈对焊法兰
3.DN65带颈对焊法兰
开始时1与2装配，然后将1用3替换。
1与2的装配
<1>在左边的明细栏中选中——右键——替换零部件。
<2>选择需要更新的零件(装配图需要的零件)
1. 如果你需要的零件已在SolidWorks中打开,那么在第二个框中就会出现,选中后点确定.或者点浏览去找自己需要的零部件.(40RF是零件1,40M是零件2,40M是零件3)
2.点击确定后会出现报错,这是因为我们之前的约束出错了,我们更换了零部件,过去的约束全部删除就可以了.
点叉号就可以了,那个数字3变成零为止。
3.数字变成零后,点击确定,把我们重新装入的零部件在重新约束一下就完成了。
SolidWorks中如何更换已经画好的零件的模板
SolidWorks文件模板更换方法
模板文件：
默认模板的三个位置：每台机器略有不同，详见solidworks中的系统选项。
以下以我个人电脑为例进行介绍：
1．首先运行SolidWorks软件，（以下简称SolidWorks=SW）在以下路径下打开C:\Documents and Settings\All Users\Application Data\SolidWorks\SolidWorks 2009\templates\零件.prtdot(零件.prtdot是你储存的自己设定好的零件模板)
打开“零件.prtdot”
2. 选择菜单栏，插入、零件命令
在对话框中将需要更换模板的文件找到，点选，单击打开
4. 进入插入零件对话框，不要再模型空间点击鼠标。
在左边的菜单中选择断开与原有零件的连接后，直接点击确定键
5. 零件模型已经被插入到新文件中，并且模型树被完整保留，但模型树被包含在一个以原模型文件的文件夹中
6. 右键点击文件夹，选择删除命令，删除文件夹
7. 以原文件文件名命名新文件将文件保存，在应用旧零件的装配体中以新文件替换原来的文件。
如有问题，请留言，我们可以一起探讨！。
SOLIDWORKSManage—在线ECR申请变更
SOLIDWORKSManage—在线ECR申请变更
SOLIDWORKS Manage—在线ECR申请变更
SOLIDWORKS Manage是一套独特的高级数据管理工具，它利用了SOLIDWORKS PDM Professional的文件管理功能，并添加了强大的项目、流程和物项管理功能以及交互式仪表板和报告。
您可以使用这些功能，并将它们分配到您业务的众多领域。
摘要：本文介绍了如何在线新建ECR变更及审核，提供了除系统预留绿色通道外的一种常规的变更申请，帮助已发布的零件或装配体重新返回到设计阶段。
一、新建ECR申请
成功登陆进入Manage后，找到变更申请——ECR一栏，新建ECR变更申请。
填写相关信息，如下图所示：
勾选保持“检出”，方便后续操作。
二、添加变更内容
打开变更单，对已发布的物料进行变更，选择到相应变更区域，这里我们以BOM变更为例。
点击编辑，开始添加需要变更的内容。
成功添加需要变更的物料后，关闭当前界面，并检入。
三、提交变更流程
提交对应变更流程，选择审核人进行审核
在下方空白区域右击选择添加相关记录，勾选处于已发布的内容，点击添加。
四、变更成功，返回设计阶段
待审核人员审核通过，变更申请流程至发布状态后，变更结束。
这时，此时先前处于发布状态的物料就已重新返回至设计阶段。
若审核不通过，则需要重新修改变更单内容，修改后重新提交变更流程，直至流程处于变更发布状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SolidWorks文件模板更换方法
模板文件：
默认模板的三个位置：每台机器略有不同，详见solidworks中的系统选项。
以下以我个人电脑为例进行介绍：
（以下简称SolidWorks=SW）在以下路径下打开C:\Documents 1．首先运行SolidWorks软件，
and Settings\All Users\Application Data\SolidWorks\SolidWorks 2009\templates\零件.prtdot(零件.prtdot是你储存的自己设定好的零件模板)
打开“零件.prtdot”
2.? ? 选择菜单栏，插入、零件命令
3.在对话框中将需要更换模板的文件找到，点选，单击打开
4.? ? 进入插入零件对话框，不要再模型空间点击鼠标。
在左边的菜单中选择断开与原有零件的连接后，直接点击确定键
5.? ? 零件模型已经被插入到新文件中，并且模型树被完整保留，但模型树被包含在一个以原模型文件的文件夹中
6.? ? 右键点击文件夹，选择删除命令，删除文件夹
7.? ? 以原文件文件名命名新文件将文件保存，在应用旧零件的装配体中以新文件替换原来的文件。
如有问题，请留言，我们可以一起探讨！。
