材料表面与界面.
材料表面与界面工程

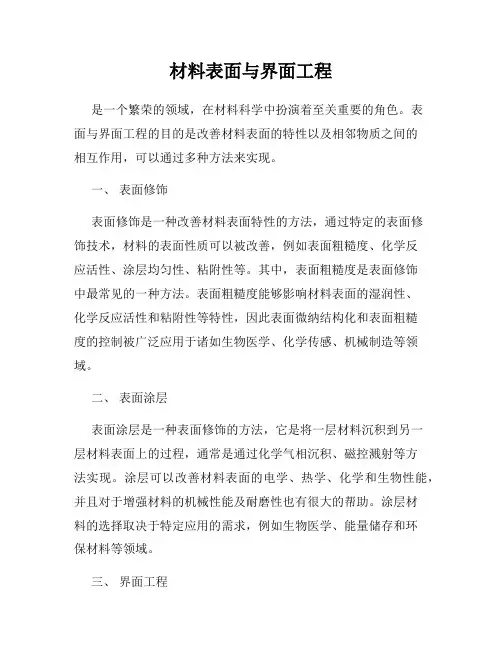

材料表面与界面工程是一个繁荣的领域，在材料科学中扮演着至关重要的角色。
表面与界面工程的目的是改善材料表面的特性以及相邻物质之间的相互作用，可以通过多种方法来实现。
一、表面修饰表面修饰是一种改善材料表面特性的方法，通过特定的表面修饰技术，材料的表面性质可以被改善，例如表面粗糙度、化学反应活性、涂层均匀性、粘附性等。
其中，表面粗糙度是表面修饰中最常见的一种方法。
表面粗糙度能够影响材料表面的湿润性、化学反应活性和粘附性等特性，因此表面微纳结构化和表面粗糙度的控制被广泛应用于诸如生物医学、化学传感、机械制造等领域。
二、表面涂层表面涂层是一种表面修饰的方法，它是将一层材料沉积到另一层材料表面上的过程，通常是通过化学气相沉积、磁控溅射等方法实现。
涂层可以改善材料表面的电学、热学、化学和生物性能，并且对于增强材料的机械性能及耐磨性也有很大的帮助。
涂层材料的选择取决于特定应用的需求，例如生物医学、能量储存和环保材料等领域。
三、界面工程在材料科学中，所有的材料都可以被看作是由不同材料的层叠组合而成的复合材料。
因此，界面的性质变化与材料性能息息相关，界面工程就是通过调节相邻物质之间的相互作用来改善界面特性。
这通常需要对多种方面进行调节，包括界面结构、化学反应、电介质、热膨胀等。
界面工程具有许多潜在的应用领域，其中最显著的包括能源和环保材料。
在环保领域中，提高材料间的拉伸、切割和剪切强度非常重要，例如土壤稳定、土地复垦等。
在能源领域中，界面工程可以用于生产能量存储器件，例如锂离子电池、氢燃料电池等，也可以用于制备太阳能电池和光电转换材料。
综上所述，表面与界面工程在材料科学中扮演着至关重要的角色，通过改善材料表面的特性以及相邻物质之间的相互作用来提高材料的性能和应用。
考虑到不同应用领域的需求和材料特性，科学家们将继续发现新的表面及界面工程技术，以进一步改善现有材料的性能和开发新的材料。
材料的表面与界面
（2）贝尔比层：材料经抛光后，表面形成厚度约5-100nm的光亮而致密层，称为· 金属和合金的贝尔比层往往存在非晶、微晶和金属氧化物.贝尔比层坚硬并且具有 良好的耐腐蚀性. 机械加工后金属表面组织：氧化物层（10-100nm）-贝尔比层（5-100nm）-严重 畸变区（1-2μ m）-强烈畸变区-轻微畸变区
通过晶格的收缩或扩张而形成特殊排列的位错作为两相的过渡区.过渡区的位错称为失配位错.
多晶材料中的界面；（1）多晶材料中的相平衡 两个非共格相界的平衡： ①120︒<ψ <180︒时，第二相在母相中呈圆形，对母相不润湿，呈柱状分布； ②60︒<ψ <120︒时，第二相在母相三晶粒交界处沿晶界部分渗入； ③0︒<ψ <60︒时，第二相在母相三晶粒交界处形成三角状，随二面角减小铺展的越开； ④ψ =0︒时，第二相在母相的晶界区铺开；
旋转对称：旋转角θ =2π /n,n为正整数，称为旋转对称的滑移群：对某一直线作镜像反应后，再沿此线平行方向滑移 半个平移基失.镜像滑移群+点群→17种对称群，称为二位空间群. 原子的表面密度：单胞中某一表面上原子的总面积与该表面积之比.ρ =Aa/As （2）清洁表面：在真空中分开晶体，或将已有表面在真空中经过离子轰击、高温 脱附后得到的表面，这种表面没有吸附其它异类原子，只存在表面原子的排列变化 ①表面重构：形成晶体表面的悬空键的存在，使其处于高能不稳定状态，为了降低 表面自由能，表面原子的位置必然发生变化，这种变化的结果，使得表面原子的 平移对称性与理想表面显著不同，这种表面变化称为表面重构. ②表面弛豫：为了降低体系能量，表面上的原子会发生相对正常位置的上或者下 位移，表面原子的这种位移称为表面弛豫.其显著特征是表面第一层原子和第二层 原子之间的距离改变，越深入体相，弛豫效应越弱，并迅速消失. ③表面台阶结构：存在各种各样的缺陷：TLK模型，T指平台，L表示单原子高度的 台阶，K表示单原子尺度的扭折. （3）吸附表面：除了表面原子几何位置发生变化外，还通过吸附外来原子来降低 表面自由能.包括物理吸附(弱、快、无选择性)和化学吸附（强、慢、选择性）. 表面热力学：①表面自由能：自由能极图 ②表面自由能的各向异性影响因素：a.键能Eb； b.单位面积键的数量 ③晶体的稳定形状：表面自由能趋向最小，所以对于各向同性的液体来说，形状 总是趋于球形.定义体积恒定情况下表面自由能最小的形状为平衡形状. 对于各向异性的晶体来说，晶体的平衡形状就是自由能极图的最大内接多边形 实际表面：①表面粗糙度（表面不平整程度小于1mm时）R=Ar/Ag Ag为几何表面积；Ar为包括内表面在内的实际表面积 ②表面杂质的偏析（表面杂质浓度比体内大时）与耗尽（表面浓度比体内小时） 如果杂质原子在表面能使表面自由能降低，则形成偏析，反之形成耗尽； 由热力学条件得出、且偏析尺度为原子尺度（纳米级），称为平衡偏析； 实际上表面的偏析主要发生在几十纳米到几个微米的范围，这种偏析为非平衡 偏析，原因：表面区内存在许多空位、晶格畸变等缺陷，它们形成了明显的应力 场，并引起相应的畸变能，与主成分原子半径不同的各种杂质，进入畸变区域后， 将有利于畸变能的减少，使表面自由能降低，故形成各种非平衡偏析. ③金属与合金的表面组织受环境温度、氧气分压、合金组分浓度等的影响； 表面组织： （1）表面层晶粒尺寸变化：在切磨、抛光等机械加工时，产生大量的热，使表面
材料表面与界面
材料表面与界面材料的表面与界面性质对于材料的性能具有重要的影响。
材料的表面和界面性质是指材料的表面和与其它物质接触的界面上的性质，这些性质直接影响材料的力学、热学、光学等性能。
因此，研究材料的表面与界面性质对于材料科学和工程具有重要的意义。
首先，材料的表面性质对于材料的耐磨性和耐腐蚀性具有重要的影响。
材料的表面硬度、粗糙度、化学成分等都会直接影响材料的耐磨性和耐腐蚀性。
例如，通过表面处理可以提高材料的硬度和耐腐蚀性，从而延长材料的使用寿命。
因此，研究材料的表面性质对于提高材料的耐磨性和耐腐蚀性具有重要的意义。
其次，材料的界面性质对于材料的粘接性和界面传输性能具有重要的影响。
材料的界面粘接性和界面传输性能直接影响材料的结构强度和功能性能。
例如，在复合材料中，界面的结合强度和传输性能直接影响复合材料的力学性能和热学性能。
因此，研究材料的界面性质对于提高材料的粘接性和界面传输性能具有重要的意义。
此外，材料的表面与界面性质对于材料的光学性能也具有重要的影响。
材料的表面和界面对于光的反射、透射和散射等过程有重要的影响，这直接影响材料的光学性能。
例如，在光学器件中，材料的表面和界面质量直接影响器件的光学性能。
因此，研究材料的表面与界面性质对于提高材料的光学性能具有重要的意义。
综上所述，材料的表面与界面性质对于材料的性能具有重要的影响，包括耐磨性、耐腐蚀性、粘接性、界面传输性能和光学性能等方面。
因此，研究材料的表面与界面性质对于提高材料的性能具有重要的意义，这也是材料科学和工程领域的重要研究方向之一。
希望通过对材料的表面与界面性质的研究，可以为材料的设计、制备和应用提供重要的理论和实验基础，从而推动材料科学和工程的发展。
材料物理与化学材料表面与界面物理与化学概念梳理
材料物理与化学材料表面与界面物理与化学概念梳理材料物理与化学—材料表面与界面物理与化学概念梳理在材料科学与工程领域中，表面与界面物理与化学是一个重要的研究方向。
了解材料表面与界面的性质对于改良材料性能、开发新型材料以及提高材料的应用性具有重要意义。
本文将对材料表面与界面物理与化学的相关概念进行梳理。
一、表面与界面的定义与特点1. 表面的定义与特点表面是指材料内部与外部环境之间的界面，是材料与外界相互作用的主要区域。
表面具有以下特点：（1）表面具有较高的表面自由能，导致表面能量较高；（2）表面具有不规则的形貌特征，如微观粗糙度和凹凸不平等；（3）表面具有较低的占有体积，而占据材料总体积很少。
2. 界面的定义与特点界面是指两个不同相的材料之间的边界，不同相可以是不同的材料，或者同一材料的不同相。
界面具有以下特点：（1）界面能量通常高于体相能量；（2）界面存在着各种缺陷，如孪晶、晶粒边界、位错等；（3）界面对材料的力学、电学、光学等性质具有重要影响。
二、表面与界面物理的研究内容1. 表面物理的研究内容表面物理主要研究材料表面的结构、形貌以及物理性质等。
具体研究内容包括：（1）表面结构的分析与表征，如表面晶胞结构、表面晶格畸变等；（2）表面形貌的研究，如表面粗糙度、表面平整度等；（3）表面态的研究，如表面态密度、表面电子结构等。
2. 界面物理的研究内容界面物理主要研究不同相之间的界面结构、界面缺陷以及物理性质等。
具体研究内容包括：（1）界面结构的分析与表征，如界面原子排列、界面层间结合等；（2）界面缺陷的研究，如界面晶格错配、界面位错等；（3）界面电子结构的研究，如界面态密度、界面电子传输等。
三、表面与界面化学的研究内容1. 表面化学的研究内容表面化学主要研究材料表面的化学成分、表面反应以及表面吸附等。
具体研究内容包括：（1）表面成分的分析与表征，如表面含有的原子、分子及其吸附态等；（2）表面反应的研究，如表面催化反应、表面氧化还原反应等；（3）表面吸附的研究，如表面吸附物的类型、吸附等温线等。
材料表面与界面的性质与应用
材料表面与界面的性质与应用材料科学是一个与人们生活密切相关的学科，它不仅与工业生产有着千丝万缕的联系，更是对我们现代生活的多种需求提供了原材料和基础支撑。
而材料的物理学和化学特性则是决定着材料能否成为优秀的材料的决定性因素之一。
表面和界面的性质是重要的研究方向之一。
表面和界面的特性对于材料性能的影响非常重要，因此我们需要了解表面与界面的性质，以更好地应用材料。
一、表面与界面的概念材料的表面是指物质与外界接触的界面，可以是物质相互接触的表面，也可以是物质与外界介质接触的表面。
以金属为例，其表面可以指表面结构、表面形貌和表面组成等方面的特征。
而界面则是指不同相之间接触的界面。
材料在自然界和工业生产中都常常存在不同相之间的接触，因此界面特性的研究显得尤为重要。
二、表面与界面的性质表面与界面的性质会受到表面成分、表面结构、表面形貌、浸润性等多种因素的影响。
具体来说，它会影响类似能量、化学反应、电荷效应、力学特性等多种物理、化学和力学等性质。
材料表面是材料与外界相接触的部分，所以表面化学和表面能量是表面特性的核心点。
通常情况下，表面的化学反应比体积更容易发生，因为表面原子没有被周围原子包围，所以在反应物分子到达表面时，其距离更近，进而导致表面原子与反应物相互作用，进行反应。
表面能量是指物质表面的自由能和内部的化学键能之和。
表面能量对于表面化学和物理性质有着决定性影响。
三、表面与界面的应用1. 表面涂层技术表面涂层技术不仅能实现对材料表面化学反应和表面能量的调控，还能使材料具有出色的耐磨性、耐腐蚀性和耐高温特性等。
经常用于工业生产的有自清洁防水表面涂层、生物医用涂层和磁性涂层等。
通过表面涂层技术，我们不仅能够增强材料的本身性能，还能降低材料配件之间的磨损，从而延长其使用寿命。
2. 纳米材料制备表面和界面影响着纳米材料的物理、化学特性以及材料的自组装行为等因素。
因此，纳米材料的制备不仅需要对材料的体内结构进行研究，也需要考虑其表面和界面特性。
材料表面与界面
表界面是由一个相过渡到另一个相的过渡区域。
若其中一相为气体，这种界面通常称为表面。
表面：在真空状态下，物体内部和真空之间的过渡区域，是物体最外面的几层原子和覆盖其上的外来原子和分子所形成的表面层。
表面层有其独特的性质,和物体内部的性质完全不同。
几何概念：表面是具有二维因次的一块面积，无厚度、体积。
界面：两个物体的相态相接触时的过渡区域，由于分子间的相互作用，形成在组成、密度、性质上和两相有交错并有梯度变化的过渡区域。
几何概念：它不同于两边相态的实体，有独立的相、占有一定空间，有固定的位置，有相当的厚度和面积。
弛豫；指表面层之间以及表面和体内原子层之间的垂直间距ds和体内原子层间距d0相比有所膨胀和压缩的现象。
可能涉及几个原子层。
重构：指表面原子层在水平方向上的周期性不同于体内，但在垂直方向上的层间间距d0与体内相同。
这种不平衡作用力使表面有自动收缩的趋势，使系统能量降低的倾向，由此产生表面张力以σ表示，称为表面张力，即：6=f/2l，6=dw/da，σ也可以理解为表面自由能，简称表面能。
例题：20℃时汞的表面张力为4.85×10-1 Jm-2，求在此温度及101.325 kPa 的压力下，将半径1mm的汞滴分散成半径10-5 mm的微小汞滴，至少需要消耗多少功？解：已知：σ＝4.85×10-1 Jm-2，r1=1mm, r2=10－5 mm，界面张力的热力学定义。
在恒温、恒压下研究表面性能，故常用下式表示。
广义表面自由能的定义：保持相应的特征变量不变，每增加单位表面积时，相应热力学函数的增值。
狭义表面自由能的定义：保持温度、压力和组成不变，每增加单位表面积时，Gibbs自由能的增加值称为表面Gibbs自由能，或简称表面自由能或表面能，用符号σ表示，单位为J·m-2。
表面张力与表面Gibbs自由能的异同：相同点：数值相同，量纲相同。
不同点：物理意义不同，单位不同。
例：试求25℃，质量m＝1g的水形成一个球形水滴时的表面自由能E1。
材料表面和界面的表征简介
Raman效应产生于入射光旳电场与介质表面上振动旳感生 偶极子旳相互作用，造成分子旳旋转或振动模式旳 跃 迁变化。
Raman光谱仪器
石墨旳Raman光谱图
Raman光谱旳特点
（1） Raman光谱研究分子构造时与红外光 谱互补
（2） Raman光谱研究旳构造必需要有构造 在转动或者振动过程中旳极化率变化
SPM扫描探针显微镜
AFM线性剖面图
AFM立体显示图
Average roughness Ra
特点 （1）针尖与样品之间旳排斥作用力；来反应
样品旳形貌 (2)辨别率可达： 0.1 nm (3) 能够在真空、大气、溶液条件下进行表面
分析，图象旳质量与针尖非常亲密有关 （4） 样品形貌起伏不能太大
三种观察原子旳措施比较
红外光谱研究旳构造必需要有有构造在转动 或者振动过程中偶极矩差别
（3）能够测定物质旳晶体构造和晶相判断， 但只能是研究光能到达旳表面区域
（4）样品能够是固态、液体或者气体
2.4 XPS光电子谱
1. 光电发射定律
原子由核和绕核运动旳电子所构成，电子具有拟定旳能量并在一定 轨道上运动(EB(i), )。当能量为hv旳光激发原子或者分子时，只要 hv >EB(i),,便可激发出i轨道上电子，并取得一定动能Ek，留下一种离子： M + hv = M+* + e-1
5. Bruggle 方程
2dhklsinhkl=n
A
hkl
m N
B
hkl
= n = mB+ BN = 2dhklsinhkl
2.3 拉曼光谱（Raman spectra）
• 光经过样品时产生散射
hv
材料表面与界面的特性及其应用
材料表面与界面的特性及其应用材料表面和界面性质是材料科学中的重要研究领域，因为这些性质决定了材料的性能和用途。
在本文中，我们将探讨材料表面和界面的特性及其应用。
一、表面和界面的概念表面是指材料外部与环境接触的部分，分为实际表面和几何表面两种。
实际表面是真实的材料表面，几何表面是理想情况下的平滑表面。
材料的表面特性主要包括表面形貌、表面化学组成、表面结构和表面能等。
界面是指两种不同的材料或相同材料的不同部分之间的分界面，它们之间的接触面积和界面能量影响着材料的特性。
材料的界面性质主要包括晶界、异质界面、相界面等，其中晶界是指晶粒之间的界面，异质界面是指不同材料之间的界面，相界面是指同一材料中不同相之间的界面。
二、表面和界面的特性1. 表面形貌表面形貌是指表面的几何形状和表面纹理。
这些形状和纹理决定了材料的摩擦、磨损、润滑性能等。
表面形貌通常通过光学显微镜、扫描电子显微镜等观察技术获得。
2. 表面化学组成表面化学组成是表面化学反应和表面吸附现象的结果，包括化学基团、氧化物、热处理物种等。
表面化学组成影响材料的电子结构、化学反应和材料与环境之间的相互作用。
3. 表面结构表面结构是指表面的晶体结构和缺陷结构。
它们决定了表面的力学强度、疲劳寿命等。
表面结构通常通过X射线衍射、中子衍射、TEM等实验手段获得。
4.表面能表面能是表面分子间相互作用的能量和表面吸附分子的能量。
表面能决定了表面与其他材料之间的亲疏性和黏附性。
表面能通常通过表面张力、接触角等实验技术测量。
5. 总界面能总界面能是指材料界面的总能量，包括界面张力和界面形变能等。
总界面能主要影响材料的界面稳定性，是材料界面优化的重要指标。
三、表面和界面的应用表面和界面的特性在材料科学中具有重要的应用，主要包括以下方面：1. 表面修饰利用表面化学组成和结构的差异，对材料表面进行化学、物理、生物修饰，以达到特定的表面性质。
例如，通过表面修饰可使金属表面耐蚀、增加光电转换效率等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空蒸镀时，蒸发粒子动能为0.1～1.0eV,膜对 基体的附着力较弱，为了改进结合力，一般采 用: 在基板背面设置一个加热器，加热基极，使基 板保持适当的温度，这既净化了基板，又使膜 和基体之间形成一薄的扩散层,增大了附着力。 对于蒸镀像Au这样附着力弱的金属，可以先蒸 镀像Cr，Al等结合力高的薄膜作底层。
根据蒸发镀的原理可知，通过采用单金属镀膜 材料或合同的金属具有不同的饱和蒸气压，其蒸发速 度也不一样，蒸发速度快的金属将比蒸发速度 慢的金属先蒸发完，这样所得的膜层成分就会 与合金镀料的成分有明显的不同。所以，通过 蒸发镀获得合金镀膜比获得单金属镀膜困难。
1．基本原理
其中靶是一平板，由欲沉积的材料组成，一般 将它与电源的负极相连，故此法又常称为阴极 溅射镀膜。 固定装置可以使工件接地、悬空、偏置、加热、 冷却或同时兼有上述几种功能。真空室中需要 充入气体作为媒介，使辉光放电得以启动和维 持，最常用的气体是氩气。
工作时，真空室预抽到6.510-3Pa，通入Ar 气 使压强维持在1.310 1.3 Pa， 接通直流高压电源，阴极靶上的负高压在极间 建立起等离子区，其中带正电的Ar+离子受电场 加速轰击阴极靶，溅射出靶物质， 溅射粒子以分子或原子状态沉积于工件表面， 形成镀膜。
1．蒸发镀的原理
和液体一样，固体在一定温度下也可以或多 或少的气化（升华），形成该物质的蒸气。 在高真空中，将镀膜材料加热到高温，相应 温度下的饱和蒸气就在真空槽中散发，蒸发 原子在各个方向的通量并不相等。基体设在 蒸气源的上方阻挡蒸气流，且使基体保持相 对较低的温度，蒸气则在其上形成凝固膜。 为了弥补凝固的蒸气，蒸发源要以一定的比 例供给蒸气。
物理气相沉积（PVD）技术经历了由最初的真空蒸镀到1963 年离子镀技术的开发和应用。20世纪70年代末磁控溅射技术有 了新的突破。 近年来，各种复合技术，如离子注入与各种PVD方法的复合， 已经在新材料涂层、功能涂层、超硬涂层的开发制备中成为必 不可少的工艺方法。 PVD法已广泛用于机械、航空、电子、轻工和光学等工业部门 中制备耐磨、耐蚀、耐热、导电、磁性、光学、装饰、润滑、 压电和超导等各种镀层。 随着物理气相沉积设备的不断完善、大型化和连续化，它的应 用范围和可镀工件尺寸不断扩大，已成为国内外近20年来争相 发展和采用的先进技术之一。
溅射镀膜
在真空室内用几十电子伏持或更高动能的荷能 粒子 (通常是Ar+)轰击阴极(沉积材料做的靶)， 将其原子溅射出，迁移到基片(工件)上沉积形 成镀层的过程称为溅射镀膜。 在溅射镀膜中，被轰击的材料称为靶。
二极溅射是最 基本最简单的溅 射装置。
在右图的直流 二极溅射装置中， 主要部件为 靶 (阴极)、工件(基 片)和阳极。
一、 蒸发镀
在真空条件下，用加热蒸发的方法使镀膜材 料转化为气相，然后凝聚在基体表面的方法 称为蒸发镀膜，简称蒸镀。 蒸发镀是PVD方法中最早用于工业生产的一 种方法，该方法工艺成熟，设备较完善，低 熔点金属蒸发效率高，可用于制备介质膜、 电阻、电容等，也可以在塑料薄膜和纸张上 连续蒸镀铝膜。
真空容器 ( 提供蒸发 所需的真空环境)。 蒸发源 ( 为蒸镀材料 的蒸发提供热量)。 基片 ( 即被镀工件， 在它上面形成蒸发料 沉积层 ) ，基片架 ( 安 装夹持基片)。 加热器。
蒸发镀膜系统
蒸发成膜过程是由蒸发、蒸发材料粒子的迁移和沉 积三个过程所组成。
蒸发材 料粒子 蒸发 材料 基片 (工件)
气相沉积技术
气相沉积技术也是在基体上形成功能膜的 技术，它是利用气相之间的反应，在各种 材料或制品表面沉积单层或多层薄膜，从 而使材料或制品获得所需的各种优异性能， 如常用的TiC、TiN、Ti(C,N)、(Ti,Al)N、 Cr2C3、Al2O3、C-BN 等超硬耐磨涂层。
气相沉积技术在1970年前也称作干镀， 1980年前后被广泛用于电子和装饰方面的 无公害加工以及刀具的硬面涂层。 近30多年来，随着电子器件、金属切削刀 具以及各类尖端科学技术的发展，使得气 相沉积技术得到了迅速发展和广泛应用。
气相沉积技术一般可分为两大类：物理气 相沉积(Physical Vapour Deposition-PVD)和化学气相沉积(Chemical Vapour Deposition--CVD)。
能力知识点1 物理气相沉积
在真空条件下，利用各种物理方法，将镀 料气化成原子、分子或使其离子化为离子， 直接沉积到基体表面上的方法称为物理气 相沉积（PVD）。 物理气相沉积法主要包括真空蒸镀、溅射 镀膜、离子镀膜等。
2．蒸发镀用途
蒸镀只适用于镀 制对结合强度要 求不高的某些功 能膜，例如用作 电极的导电膜， 光学透镜的反射 膜及装饰用的金 膜、银膜。
2．蒸发镀用途
蒸镀纯金属膜中90％是铝膜，铝膜有广泛的用 途。 目前在制镜工业中已经广泛采用蒸镀，以铝代 银，节约贵重金属。 集成电路是镀铝进行金属化，然后再刻蚀出导 线。在聚酯薄膜上镀铝具有多种用途，可制造 小体积的电容器；制作防止紫外线照射的食品 软包装袋等；经阳极氧化和着色后即得色彩鲜 艳的装饰膜。 双面蒸镀铝的薄钢板可代替镀锡的马口铁制造 罐头盒。
二、 溅射镀膜
离子束射向一块固体材料时，有三种可能：
1．入射离子把固体材料的原子或分子撞出固体材 料表面，这个现象叫做溅射。 2．入射离子从固体材料表面弹了回来，或者穿出 固体材料而去，这些现象叫做散射。 3．入射离子受到固体材料的抵抗而速度慢慢减低 下来，并最终停留在固体材料中，这一现象就 叫做离子注入。
被镀材料 蒸发过程
蒸发材料 粒子迁移 过程
蒸发材料 粒子沉积 过程
在真空容器中将蒸镀材料(金属或非金属)加热，
当达到适当温度后，便有大量的原子和分子离 开蒸镀材料的表面进入气相。
因为容器内气压足够低，这些原子或分子几 乎不经碰撞地在空间内飞散， 当到达表面温度相对低的被镀工件表面时， 便凝结而形成薄膜。
