【CN109708296A】过滤网支撑板、过滤网组件及空气处理设备【专利】

合集下载

过滤组件、控制方法、控制装置及空调器[发明专利]

专利名称：过滤组件、控制方法、控制装置及空调器专利类型：发明专利
发明人：邵艳坡,张建华,陈明瑜
申请号：CN201710015227.7
申请日：20170110
公开号：CN106642846A
公开日：
20170510
专利内容由知识产权出版社提供
摘要：本发明提供了一种过滤组件，过滤组件用于空调器，过滤组件包括第一过滤器、第二过滤器及换向阀。

第二过滤器与第一过滤器并联。

换向阀与第一过滤器及第二过滤器连接，换向阀能够切换方向以选择性地使第一过滤器或第二过滤器连入空调器的管路系统。

上述过滤组件使得当连入空调器的管路系统的一个过滤器堵塞时，换向阀可切换方向，将另一个过滤器连入管路系统中，使得管路系统不会因过滤器发生堵塞而中断，保证空调器正常工作。

本发明还提供了一种控制方法、控制装置及空调器。

申请人：广东美的制冷设备有限公司,美的集团股份有限公司
地址：528311 广东省佛山市顺德区北滘镇美的工业城东区制冷综合楼
国籍：CN
代理机构：北京清亦华知识产权代理事务所(普通合伙)
代理人：黄德海
更多信息请下载全文后查看。

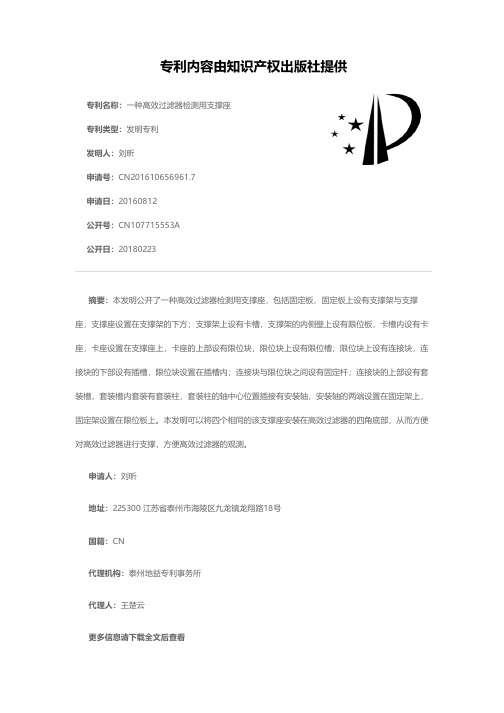

一种高效过滤器检测用支撑座[发明专利]

专利名称：一种高效过滤器检测用支撑座专利类型：发明专利
发明人：刘昕
申请号：CN201610656961.7
申请日：20160812
公开号：CN107715553A
公开日：
20180223
专利内容由知识产权出版社提供
摘要：本发明公开了一种高效过滤器检测用支撑座，包括固定板，固定板上设有支撑架与支撑座，支撑座设置在支撑架的下方；支撑架上设有卡槽，支撑架的内侧壁上设有限位板，卡槽内设有卡座，卡座设置在支撑座上，卡座的上部设有限位块，限位块上设有限位槽；限位块上设有连接块，连接块的下部设有插槽，限位块设置在插槽内；连接块与限位块之间设有固定杆；连接块的上部设有套装槽，套装槽内套装有套装柱，套装柱的轴中心位置插接有安装轴，安装轴的两端设置在固定架上，固定架设置在限位板上。

本发明可以将四个相同的该支撑座安装在高效过滤器的四角底部，从而方便对高效过滤器进行支撑，方便高效过滤器的观测。

申请人：刘昕
地址：225300 江苏省泰州市海陵区九龙镇龙翔路18号
国籍：CN
代理机构：泰州地益专利事务所
代理人：王楚云
更多信息请下载全文后查看。

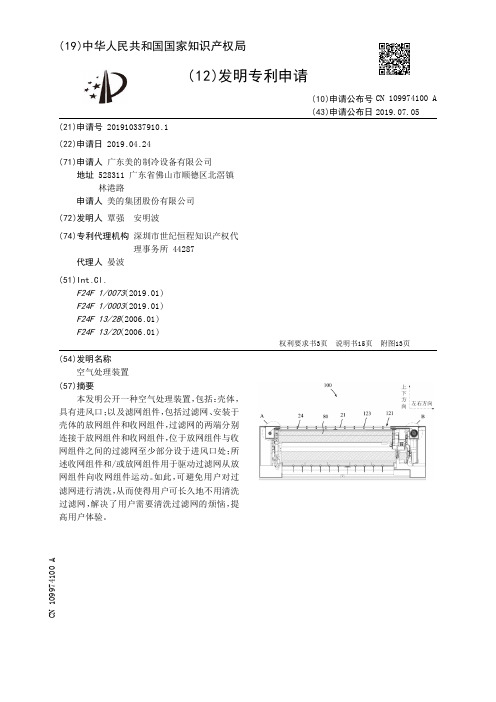

【CN109974100A】空气处理装置【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910337910.1(22)申请日 2019.04.24(71)申请人广东美的制冷设备有限公司地址 528311 广东省佛山市顺德区北滘镇林港路申请人美的集团股份有限公司(72)发明人覃强　安明波　(74)专利代理机构深圳市世纪恒程知识产权代理事务所 44287代理人晏波(51)Int.Cl.F24F 1/0073(2019.01)F24F 1/0003(2019.01)F24F 13/28(2006.01)F24F 13/20(2006.01)(54)发明名称空气处理装置(57)摘要本发明公开一种空气处理装置，包括：壳体，具有进风口；以及滤网组件，包括过滤网、安装于壳体的放网组件和收网组件，过滤网的两端分别连接于放网组件和收网组件，位于放网组件与收网组件之间的过滤网至少部分设于进风口处；所述收网组件和/或放网组件用于驱动过滤网从放网组件向收网组件运动。

如此，可避免用户对过滤网进行清洗，从而使得用户可长久地不用清洗过滤网，解决了用户需要清洗过滤网的烦恼，提高用户体验。

权利要求书3页说明书15页附图13页CN 109974100 A 2019.07.05C N 109974100A权　利　要　求　书1/3页CN 109974100 A1.一种空气处理装置，其特征在于，包括：壳体，所述壳体具有进风口；以及滤网组件，所述滤网组件包括过滤网、放网组件和收网组件；所述放网组件与所述收网组件安装于所述壳体，所述过滤网的两端分别连接于所述放网组件和所述收网组件，位于所述放网组件与所述收网组件之间的过滤网至少部分设于所述进风口处；所述收网组件用于驱动所述过滤网从所述放网组件向所述收网组件运动；和/或，所述放网组件用于驱动所述过滤网从所述放网组件向所述收网组件运动。

2.如权利要求1所述的空气处理装置，其特征在于，所述收网组件包括设置于所述壳体内的收网壳，所述收网壳用以收容脏污的所述过滤网；和/或，所述放网组件包括设置于所述壳体的放网壳，所述放网壳用于收容干净的所述过滤网。

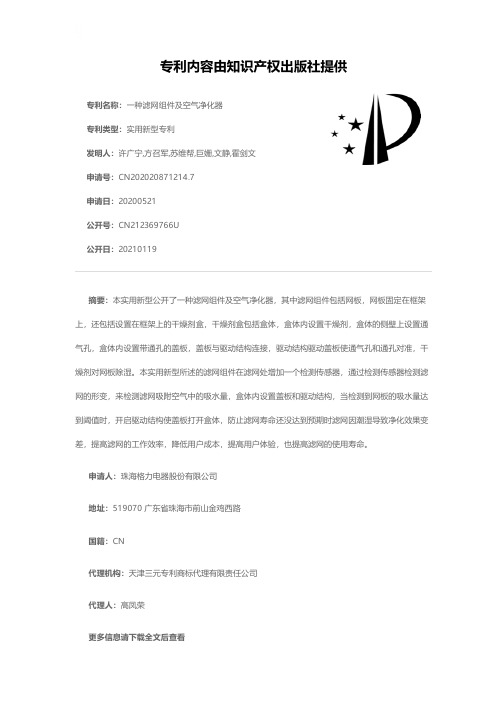

一种滤网组件及空气净化器[实用新型专利]

专利名称：一种滤网组件及空气净化器
专利类型：实用新型专利
发明人：许广宁,方召军,苏维帮,巨姗,文静,霍剑文申请号：CN202020871214.7
申请日：20200521
公开号：CN212369766U
公开日：
20210119
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种滤网组件及空气净化器，其中滤网组件包括网板，网板固定在框架上，还包括设置在框架上的干燥剂盒，干燥剂盒包括盒体，盒体内设置干燥剂，盒体的侧壁上设置通气孔，盒体内设置带通孔的盖板，盖板与驱动结构连接，驱动结构驱动盖板使通气孔和通孔对准，干燥剂对网板除湿。

本实用新型所述的滤网组件在滤网处增加一个检测传感器，通过检测传感器检测滤网的形变，来检测滤网吸附空气中的吸水量，盒体内设置盖板和驱动结构，当检测到网板的吸水量达到阈值时，开启驱动结构使盖板打开盒体，防止滤网寿命还没达到预期时滤网因潮湿导致净化效果变差，提高滤网的工作效率，降低用户成本，提高用户体验，也提高滤网的使用寿命。

申请人：珠海格力电器股份有限公司
地址：519070 广东省珠海市前山金鸡西路
国籍：CN
代理机构：天津三元专利商标代理有限责任公司
代理人：高凤荣
更多信息请下载全文后查看。

一种过滤元件用支撑板及其过滤元件[实用新型专利]

专利名称：一种过滤元件用支撑板及其过滤元件专利类型：实用新型专利
发明人：刘必前
申请号：CN201821655968.8
申请日：20181012
公开号：CN209123687U
公开日：
20190719
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种过滤元件用支撑板及其过滤元件，其特征在于，包括主体和边框，所述边框环绕所述主体设置，所述主体包括A面和B面，A面是由多个紧密规则排列的支架组构成，所述支架组是由规则的几何图形支架组成，B面是由多个紧密规则排列的支架组构成，所述支架组是由规则的几何图形支架组成，所述A面的支架和B面的支架交叉组成的孔隙构成过滤元件的导流槽。

过滤元件由A、B两面由多个紧密规则排列的几何图形支架构成的支撑板，及至少两面平覆的微孔滤膜组成。

本实用新型提高支撑板的刚性，减轻支撑板的重量，降低支撑板的成本；A、B两面主体的图形支架可以相同，也可以不同，图形错开排列，提高过滤元件的出水通量。

申请人：盐城海普润膜科技有限公司
地址：224300 江苏省盐城市射阳县射阳港经济区金海大道东侧纬二路北侧
国籍：CN
更多信息请下载全文后查看。

一种空气调节系统的滤网[实用新型专利]

专利名称：一种空气调节系统的滤网专利类型：实用新型专利
发明人：刘超
申请号：CN201220573101.4
申请日：20121102
公开号：CN203132094U
公开日：
20130814
专利内容由知识产权出版社提供
摘要：本实用新型提供一种空气调节系统的滤网，包括滤网框、滤材和管路，所述滤网框为整个滤网个骨架，支撑和保护滤材，在滤网框下部设有一进水口，在滤网框上部设有一分布器，分布器内设有出水口和漏水孔；所述滤材置于滤网框内，是滤网过滤空气和蒸发水分的功能部件，滤材上开有一U型缺口，用于安装时避孔管路；所述管路安装在滤网框上，是整个滤网的供水通道，所述管路下端与滤网框进水口装配在一起，所述管路上端与滤网框的出水口装配在一起。

该滤网工作时可以直接从滤网下部的进水口供水，无需在机器内部设置额外的供水管路，生产维修方便，同时也避免了因管路故障漏水损坏机器内部电子元件隐患。

申请人：刘超
地址：528311 广东省佛山市顺德区北滘镇蓬莱花园6-601
国籍：CN
更多信息请下载全文后查看。

一种吸尘器的滤网支撑件的生产方法[发明专利]

专利名称：一种吸尘器的滤网支撑件的生产方法专利类型：发明专利
发明人：姚富林
申请号：CN201810769983.3
申请日：20180713
公开号：CN108841145A
公开日：
20181120
专利内容由知识产权出版社提供
摘要：本发明涉及塑料配方技术领域，尤其是一种吸尘器的滤网支撑件的生产方法,配料：配制各组分的质量份数为：55‑68份聚丁二酸丁二醇酯、24‑28份环氧树脂、3‑5份二硫化钼、6‑10份聚丙烯、3‑5份聚酰亚胺、12‑16份玻璃纤维；将上述各组分混合后输入螺杆挤出机，挤出胚料，其中螺杆挤出机的一区温度为60‑80℃，二区、三区的温度为80‑90℃，四区、五区的温度为100‑110℃；成型，挤出的胚料输入成型模具内，成型温度控制在120‑150℃，成型时间为30‑45s，取出冷却得到网支撑件。

本发明所得到的一种吸尘器的滤网支撑件的生产方法,其能有效的提升塑料的硬度及牢度，在滤网内部作为支撑件使用，使用性能强，稳定性高，不易出现故障等。

申请人：桐乡市富鸿塑料制品有限公司
地址：314506 浙江省嘉兴市桐乡市凤鸣街道华业路158号5幢1楼
国籍：CN
代理机构：杭州斯可睿专利事务所有限公司
代理人：戚正云
更多信息请下载全文后查看。

【CN109668201A】过滤网组件及吸油烟机【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910145519.1(22)申请日 2019.02.27(71)申请人杭州老板电器股份有限公司地址 310000 浙江省杭州市余杭区余杭经济开发区临平大道592号(72)发明人任富佳　陈卫星　余国成　刘毅　钟平　韦磊　(74)专利代理机构北京超凡志成知识产权代理事务所(普通合伙) 11371代理人张伟(51)Int.Cl.F24C 15/20(2006.01)(54)发明名称过滤网组件及吸油烟机(57)摘要本发明提供了一种过滤网组件及吸油烟机，涉及吸油烟机技术领域，为解决现有的双层结构油网噪声较大的技术问题。

该过滤网组件包括外油网和嵌设于外油网内的内油网；外油网包括第一侧板，第一侧板由多个第一板件围设而成，第一侧板上设有第一网孔，内油网包括第二侧板，第二侧板由多个第二板件围设而成，第二侧板上设有第二网孔；在第一侧板中，至少有一个第一板件的倾斜角度大于与其相应的第二板件的倾斜角度，使该第一板件与该第二板件之间形成用于油烟流通的导流区，第一网孔和第二网孔均与导流区相通。

该吸油烟机包括过滤网组件。

该过滤网组件及吸油烟机能够达到降噪的目的，保证用户具有较好的使用体验。

权利要求书1页说明书5页附图3页CN 109668201 A 2019.04.23C N 109668201A权　利　要　求　书1/1页CN 109668201 A1.一种过滤网组件，其特征在于，包括外油网(100)和嵌设于所述外油网(100)内的内油网(200)；所述外油网(100)包括第一侧板(110)，所述第一侧板(110)由多个第一板件围设而成，所述第一侧板(110)上设有第一网孔(111)，所述内油网(200)包括第二侧板(210)，所述第二侧板(210)由多个第二板件围设而成，所述第二侧板(210)上设有第二网孔(211)；在所述第一侧板(110)中，至少有一个所述第一板件的倾斜角度大于与其相应的所述第二板件的倾斜角度，使该第一板件与该第二板件之间形成用于油烟流通的导流区，所述第一网孔(111)和所述第二网孔(211)均与所述导流区相通。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910105376.1
(22)申请日 2019.02.01
(71)申请人广东美的暖通设备有限公司
地址 528311 广东省佛山市顺德区北滘镇
蓬莱路工业大道
申请人美的集团股份有限公司
(72)发明人张文武　谷勇　严亚鹏　李艳荣　
(74)专利代理机构北京清亦华知识产权代理事
务所(普通合伙) 11201
代理人黄德海
(51)Int.Cl.
F24F 13/28(2006.01)
F24F 13/02(2006.01)
(54)发明名称
过滤网支撑板、过滤网组件及空气处理设备
(57)摘要
本发明公开了一种过滤网支撑板、过滤网组
件及空气处理设备。

过滤网支撑板包括平板部、
第一安装板、第二安装板，第一安装板与平板部
连接，第一安装板适于连接导轨，第二安装板与
平板部连接且与第一安装板间隔开，第二安装板
与导轨限定出用于安装过滤网的槽体。

根据本发
明的过滤网支撑板，通过设置第一安装板和第二
安装板，第一安装板可以用于安装导轨，导轨适
于与其它结构部件配合连接，第二安装板与导轨
限定出的槽体可以与过滤网配合连接，从而可以
简化过滤网的安装，
丰富过滤网支撑板的功能。

权利要求书2页说明书7页附图3页CN 109708296 A 2019.05.03
C N 109708296
A
权　利　要　求　书1/2页CN 109708296 A
1.一种过滤网支撑板，其特征在于，包括：
平板部；
第一安装板，所述第一安装板与所述平板部连接，所述第一安装板适于连接导轨；
第二安装板，所述第二安装板与所述平板部连接且与所述第一安装板间隔开，所述第二安装板与所述导轨限定出用于安装所述过滤网的槽体。

2.根据权利要求1所述的过滤网支撑板，其特征在于，所述第一安装板包括：
第一段，所述第一段的一端与所述平板部连接，所述第一段的另一端位于所述平板部的一侧；
第二段，所述第二段的一端与所述第一段的另一端连接，所述第二段的另一端朝向远离所述第一段的方向延伸。

3.根据权利要求2所述的过滤网支撑板，其特征在于，所述第二段与所述第一段垂直。

4.根据权利要求2所述的过滤网支撑板，其特征在于，所述第二安装板位于所述平板部的另一侧。

5.根据权利要求1所述的过滤网支撑板，其特征在于，所述第二安装板包括：
第三段，所述第三段与所述平板部层叠设置；
第四段，所述第四段的一端与所述第三段连接，所述第四段的另一端朝向远离所述平板部的方向延伸。

6.根据权利要求1所述的过滤网支撑板，其特征在于，还包括：
第三安装板，所述第三安装板的一端与所述平板部连接，所述第三安装板的另一端朝向凸出于所述平板部的方向延伸，所述第三安装板与所述第二安装板限定出走线槽。

7.根据权利要求6所述的过滤网支撑板，其特征在于，还包括：搭接板，所述搭接板的一端与所述第三安装板的另一端连接，所述搭接板的另一端朝向远离所述第二安装板的方向延伸。

8.根据权利要求7所述的过滤网支撑板，其特征在于，在所述第三安装板的延伸方向上，所述搭接板的长度小于所述第三安装板的长度。

9.根据权利要求6所述的过滤网支撑板，其特征在于，所述平板部还包括翻边，所述翻边位于所述第一安装板和所述第三安装板之间。

10.一种过滤网组件，其特征在于，包括：
过滤网；
过滤网支撑板，所述过滤网支撑板为根据权利要求1-9中任意一项所述的过滤网支撑板，所述过滤网与所述过滤网支撑板连接且所述过滤网位于所述槽体内；
导轨，所述导轨与所述过滤网支撑板的第一安装板连接，且所述过滤网支撑板相对于所述导轨可动。

11.一种空气处理设备，其特征在于，包括：
外壳；
第一风道组件，所述第一风道组件设于所述外壳内；
换热组件，所述换热组件设于所述外壳内且与所述第一风道组件间隔开；
过滤网组件，所述过滤网组件为根据权利要求10所述的过滤网组件，所述过滤网组件的所述导轨与所述换热组件连接，所述过滤网支撑板位于所述第一风道组件与所述换热组
2。
