天线的基本参数

合集下载

天线参数的度量单位

天线参数的度量单位

天线参数的度量单位天线参数是描述天线性能的指标,包括增益、方向性、频率响应等。

这些参数通常以特定的单位进行度量,以便对天线进行准确的评估和比较。

下面将介绍几个常用的天线参数及其度量单位。

一、增益(Gain)增益是衡量天线辐射电磁波能力的重要参数,它表示天线相对于理想点源天线的辐射能力。

增益是以分贝(dB)为单位进行度量,通常用dBi表示。

例如,一个天线的增益为3dBi,意味着它相对于一个理想点源天线具有3dB的辐射能力。

二、方向性(Directivity)方向性是指天线在特定方向上辐射或接收信号的能力,它描述了天线辐射或接收模式的空间分布。

方向性通常用无量纲的方向图来表示,其中最大增益处对应的方向被定义为主瓣方向。

方向性也可以用分贝(dB)来度量,称为定向性因子。

例如,一个天线的定向性因子为10dB,表示它在主瓣方向上的增益是无方向性天线的10倍。

三、频率响应(Frequency Response)频率响应是指天线在不同频率下的辐射或接收能力。

它通常用功率或电压的响应值来表示,单位可以是瓦特(W)或伏特(V)。

例如,一个天线的频率响应为100W,表示它在特定频率下的辐射功率为100瓦特。

四、驻波比(VSWR)驻波比是评估天线匹配性能的重要指标,它表示天线输入端的驻波功率与匹配负载时的最小功率之比。

驻波比是无量纲的,通常用比值表示。

例如,一个天线的驻波比为1.5:1,表示驻波功率是匹配负载时最小功率的1.5倍。

五、极化(Polarization)极化是指电磁波的电场矢量相对于地面的方向。

常见的极化方式有水平极化、垂直极化等。

极化通常用线性极化度量,单位可以是分贝(dB)或无量纲的极化度。

例如,一个天线的极化度为20dB,表示它的极化效果比无极化天线好20dB。

天线参数的度量单位包括分贝(dB)、瓦特(W)、伏特(V)等。

这些参数和单位的准确描述和度量,有助于科学家、工程师和无线通信领域的专业人士对天线性能进行准确的评估和优化。

天线基本参数说明

天线基本参数说明

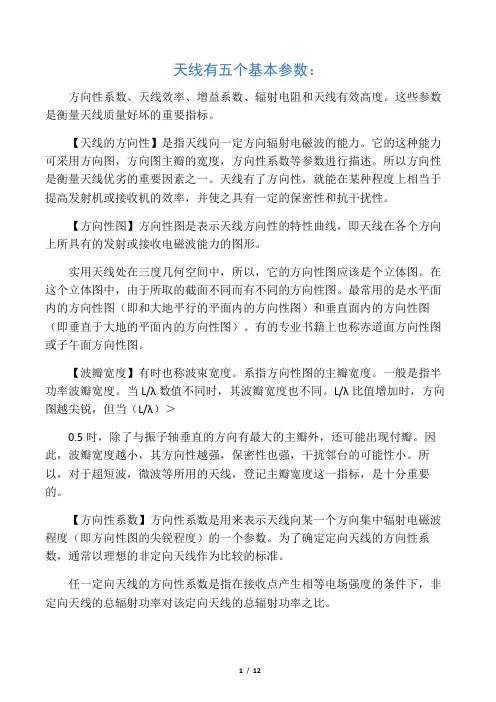

天线有五个基本参数:方向性系数、天线效率、增益系数、辐射电阻和天线有效高度。

这些参数是衡量天线质量好坏的重要指标。

【天线的方向性】是指天线向一定方向辐射电磁波的能力。

它的这种能力可采用方向图,方向图主瓣的宽度,方向性系数等参数进行描述。

所以方向性是衡量天线优劣的重要因素之一。

天线有了方向性,就能在某种程度上相当于提高发射机或接收机的效率,并使之具有一定的保密性和抗干扰性。

【方向性图】方向性图是表示天线方向性的特性曲线,即天线在各个方向上所具有的发射或接收电磁波能力的图形。

实用天线处在三度几何空间中,所以,它的方向性图应该是个立体图。

在这个立体图中,由于所取的截面不同而有不同的方向性图。

最常用的是水平面内的方向性图(即和大地平行的平面内的方向性图)和垂直面内的方向性图(即垂直于大地的平面内的方向性图)。

有的专业书籍上也称赤道面方向性图或子午面方向性图。

【波瓣宽度】有时也称波束宽度。

系指方向性图的主瓣宽度。

一般是指半功率波瓣宽度。

当L/λ数值不同时,其波瓣宽度也不同。

L/λ比值增加时,方向图越尖锐,但当(L/λ)>0.5时,除了与振子轴垂直的方向有最大的主瓣外,还可能出现付瓣。

因此,波瓣宽度越小,其方向性越强,保密性也强,干扰邻台的可能性小。

所以,对于超短波,微波等所用的天线,登记主瓣宽度这一指标,是十分重要的。

【方向性系数】方向性系数是用来表示天线向某一个方向集中辐射电磁波程度(即方向性图的尖锐程度)的一个参数。

为了确定定向天线的方向性系数,通常以理想的非定向天线作为比较的标准。

任一定向天线的方向性系数是指在接收点产生相等电场强度的条件下,非定向天线的总辐射功率对该定向天线的总辐射功率之比。

按照上面的定义,由于定向天线在各个方向上的辐射强度不等,故天线的方向性系数也随着观察点的位置而不同,在辐射电场最大的方向,方向性系数也最大。

通常如果不特别指出,就以最大辐射方向的方向性系数作为定向天线的方向性系数。

天线的基本参数

天线的基本参数

6.5 天线的基本参数自强●弘毅●求是●拓新(1)天线的基本参数电偶极子、小电流圆环和半波振子天线辐射场具有共 同的基本特性。

对于一般的天线,无论其结构如何复 杂,它们都有与电偶极子相类似的辐射场结构,即:电偶 极子E ˆ1 0 2 0I0L1 sin jexp jkr r任意 天线= 极化·幅度·电流·结构·距离·方向性·相位(1)天线的基本参数其中 极化因子:表示天线辐射场的偏振方向 幅度因子:表示辐射场的常数因子 电流:为馈电点的电流幅度,与发射功率相联系 结构因子:天线体空间几何结构 距离因子:是指天线相位中心点到场点的距离, 表征球面波能量的扩散 方向因子:表示天线辐射场的空间分布的特性 相位因子:表示天线与场点之间的相位差(2)天线的方向性函数天线在空间辐射电磁波具有方向特性,在某些方向上辐射能力强,而在另外一些方向上,辐射能力弱。

利用天线的这一特点实现电磁波信号的定向传输。

天线的方向性函数D 定义为:单位立体角辐射功率与单位立体角平均辐射功率之比。

PdP4πdΩdP S ( , )r 2 d d sin dd(2)天线的方向性函数D , dP PdΩ 4π4πS , r 2 S , r 2sindd4πF 2 , F 2 , sinddF 2 , ss归一化的方向性图表征天线在空间不同方向上辐射电磁能量强弱程度方向性系数F4π2 , sindds方向性系数是天线在空间辐射电磁波能量最强的方向在单 位立体角所辐射电磁波能量与单位立体角平均辐射电磁波 能量之比 .(3)天线的增益函数对理想天线,输入功率也等于天线的辐射功率。

但在实际工程应用上,输入能量并不完全被天线辐射出去,真正用于电磁波辐射的能量是输入功率的一部分。

如果天线的效率为 ,天线辐射的功率为 P Pin ,天线的增益函数G定义为G , dP Pind 4π D , F2 , Pin是输入功率D P dP / d Pin P / 4(3)天线的增益函数天线输入功率不完全被辐射的主要原因有:① 天线阻抗与发射机不匹配,导致电磁波被反射回 发射机; ② 部分变为天线近场的电磁能量; ③ 部分被天线体的非理想导体而热耗散;P辐射电磁波总功率 Pin 发射机输入总功率 (4)波束宽度波束宽度天线的方向性图呈现许多 花瓣形状,一般由主波束和 若干个副波束组成。

天线原理与设计—第一章天线参数

天线原理与设计—第一章天线参数

1.2 天线主要的特性参数
圆极化和椭圆极化
对于两个相互垂直的线极化波,当他们幅度相同 相位相差 90°是形成圆极化波,当他们幅度不同 的时候,则形成椭圆极化波。他们根据旋转方向 不同,又分为左旋和右旋。
1.2 天线主要的特性参数
天线的极化
• 当来波的极化方向与接收天线的极化方向不一致 时,接收到的信号都会变小,也就是说,发生极 化损失。 • 当接收天线的极化方向与来波的极化方向完全正 交时,例如用水平极化的接收天线接收垂直极化 的来波,或用右旋圆极化的接收天线接收左旋圆 极化的来波时,天线就完全接收不到来波的能量, 这种情况下极化损失为最大,称极化完全隔离。
辐射近场区的场以辐射场为主,但场随空间角度的分 布会随 R 的变化而变化,场的径向分量也有可能较大。 这一区域的范围一般定义为 (D > )。 当天线的尺寸与波长相比很小时,这一区域可能不存 在。对于聚焦于无穷处的天线,这一区域也称为菲涅 耳(Fresnel)区。 远场区则是我们最关心的区域,我们的测量几乎都必 须在这个区域内进行。
1.1 空间源产生的场
L=lambda/2
L=3*lambda/2
1.1 空间源产生的场
一般根据R的变化可以将空间分为感应近场区、辐射近 场 区 ( 菲 涅 耳 区 Fresnel ) 和 远 场 区 ( 夫 琅 和 费 Fraunhofer)三个区,如图所示。
1.1 空间源产生的场
感应近场区的场主要是感应场,其外边界一般定义 为 ,其中,D为天线的最大尺寸,为 工作波长。如果天线是非常短的偶极天线,其外边界 定义为 。。
1.2 天线主要的特性参数
主瓣宽度
场强从主瓣最大值下降到最大值的0.707倍或功率从 主瓣的功率最大值下降到主瓣功率最大值一半时两 点之间的角度 主瓣宽度通常指方向 图某个截面内的主瓣 宽度。如果天线方向 图不是旋转对称的 , 则各个截面内的主瓣 宽度不等。一般情况 下主要考虑 E 面和 H 面 内的主瓣宽度。

天线的几个重要参数介绍

天线的几个重要参数介绍

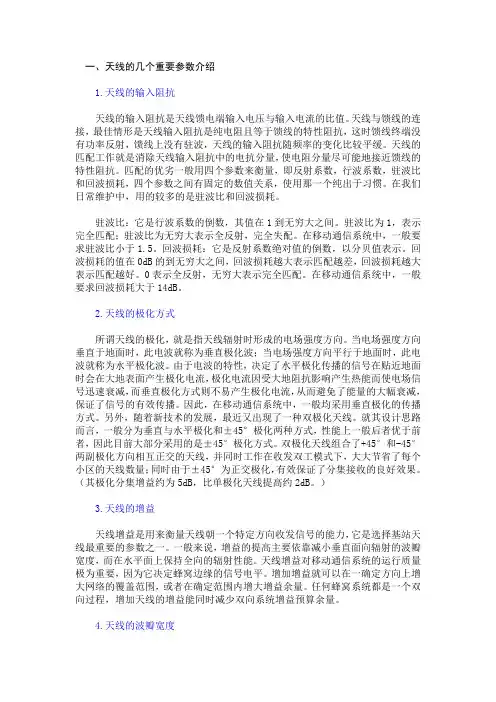

一、天线的几个重要参数介绍1.天线的输入阻抗天线的输入阻抗是天线馈电端输入电压与输入电流的比值。

天线与馈线的连接,最佳情形是天线输入阻抗是纯电阻且等于馈线的特性阻抗,这时馈线终端没有功率反射,馈线上没有驻波,天线的输入阻抗随频率的变化比较平缓。

天线的匹配工作就是消除天线输入阻抗中的电抗分量,使电阻分量尽可能地接近馈线的特性阻抗。

匹配的优劣一般用四个参数来衡量,即反射系数,行波系数,驻波比和回波损耗,四个参数之间有固定的数值关系,使用那一个纯出于习惯。

在我们日常维护中,用的较多的是驻波比和回波损耗。

驻波比:它是行波系数的倒数,其值在1到无穷大之间。

驻波比为1,表示完全匹配;驻波比为无穷大表示全反射,完全失配。

在移动通信系统中,一般要求驻波比小于1.5。

回波损耗:它是反射系数绝对值的倒数,以分贝值表示。

回波损耗的值在0dB的到无穷大之间,回波损耗越大表示匹配越差,回波损耗越大表示匹配越好。

0表示全反射,无穷大表示完全匹配。

在移动通信系统中,一般要求回波损耗大于14dB。

2.天线的极化方式所谓天线的极化,就是指天线辐射时形成的电场强度方向。

当电场强度方向垂直于地面时,此电波就称为垂直极化波;当电场强度方向平行于地面时,此电波就称为水平极化波。

由于电波的特性,决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流,极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减,而垂直极化方式则不易产生极化电流,从而避免了能量的大幅衰减,保证了信号的有效传播。

因此,在移动通信系统中,一般均采用垂直极化的传播方式。

另外,随着新技术的发展,最近又出现了一种双极化天线。

就其设计思路而言,一般分为垂直与水平极化和±45°极化两种方式,性能上一般后者优于前者,因此目前大部分采用的是±45°极化方式。

双极化天线组合了+45°和-45°两副极化方向相互正交的天线,并同时工作在收发双工模式下,大大节省了每个小区的天线数量;同时由于±45°为正交极化,有效保证了分集接收的良好效果。

室外板状天线参数

室外板状天线参数

室外板状天线参数
室外板状天线参数包括以下几个方面:
1. 频率范围:指天线能够工作的频率范围,一般以最低频率和最高频率表示。

2. 增益:表示天线在接收或发射信号时的增强能力,通常以dB(分贝)为单位。

3. 电气倾斜角:表示天线的辐射模式,即天线主波束向下倾斜的角度。

4. 极化方式:天线的极化方式可以是垂直极化、水平极化、圆极化等。

5. 重要尺寸参数:包括板状天线的长度、宽度、厚度等尺寸参数。

6. 材料:天线的制造材料对其性能有一定影响,常见的材料包括金属、聚酰亚胺(PI)、陶瓷等。

7. 阻抗匹配:天线与馈线之间的阻抗匹配对信号传输质量有着重要影响。

8. 工作温度范围:天线能够正常工作的温度范围,一般以摄氏度为单位。

9. 安装方式:板状天线可以通过各种安装方式固定在特定的位置,例如墙壁安装、支架安装等。

以上是室外板状天线的一些常见参数,不同型号和用途的天线会有不同的参数要求。

天线的五个基本参数

天线的五个基本参数

天线的五个基本参数
1 关于天线的五个基本参数
天线作为无线通讯的核心技术受到各路观众的广泛关注,五个主
要的 parametric 参数是天线特性的重要参考指标,包括增益、驻波比、半功率角、垂直波束宽度和水平波束宽度。

1 增益
增益(也被称为功率增益)是衡量天线收发能力的重要性能指标,
多用来衡量天线的信号增益真实性,一般越大表示接收和发射信号能
力越强。

一个常见单位是dBi,它是相对于理想天线的增益。

2 驻波比
驻波比是衡量天线稳定性的重要指标,表示通过某一频率的有功
功率与负载的比例,驻波比越高,表示天线稳定性越强。

3 半功率角
半功率角是衡量天线波束宽度的重要指标,是指在半功率容量点
(3dB点)处,天线发出和接收能量线与光轴之间夹角,这个角度越小,表示天线空间分布越集中,优度越高。

4 垂直波束宽度
垂直波束宽度是指一条水平线上,从天线输出的重要能量路径两
头向垂直方向投射的角度。

它受到天线结构的影响很大,我们一般认
为越窄的波束宽度,表示发射的范围越窄,表示天线的利用效率越高。

5 水平波束宽度
水平波束宽度是指一条垂直线上,从天线输出的重要能量路径两头向水平方向投射的角度,是衡量天线射向性的重要指标。

天线的水平波束宽度越窄,表示波束能量线对水平方向的散射越少,传输效率越高。

总之,增益、驻波比、半功率角、垂直波束宽度和水平波束宽度都是专业从事无线通信设计必备的参数,这五个参数从不同的角度反映了天线的性能,所有的参数都应该按照项目特点来进行综合评估。

移动通信天线性能及对网络的影响

移动通信天线性能及对网络的影响

(dBi ) +
Gr
(dBi )

Lo (dBi )
式中:Pr(dBm)表示覆盖范围内手机接收的辐射功率。 PT(dBm)表示基站辐射的功率。 S 表示手机距基站的距离。
λmin 表示基站工作的最短波长。 GT(dBi)表示基站天线的增益。 Gr(dBi)表示手机天线的增益。 Lo(dBi)表示传播中的其它损耗(含馈线损耗)
功率(dB)
百分比
2.15
40%
0.86
18%
0.67
14%
0.36
பைடு நூலகம்
8%
0.21
4.7%
0.13
2.9%
0.07
1.1%
从上表可以看出当 VSWR 较大时,功率损耗较大,如当 VSWR=3.0 时,减小辐射功率 2.15dB;但是当 VSWR 降低到某一程度时,它对辐射功率的影响就不十分明显,当 VSWR=1.5 时减小辐射功率 0.39dB,VSWR=1.3 时功率减少 0.13dB,这 0.28dB 的功率损耗在无线的衰落 信道中影响可以忽略不计,但是要制造 VSWR 很低的天线成本会大幅升高,所以一般选择 VSWR=1.5 的基本可以满足要求(有的性能较好的天线可以达到 1.3)。
