声控报警电路
北邮电子电路大实验 声控报警电路实验报告
北京邮电大学《电子电路测量与设计实验》实验报告题目：声控报警电路姓名：陈艺文学号：2017210374班级：2017211113学院：信息与通信工程学院一、课题名称：声控报警电路二、摘要及关键词（一）摘要随着社会的发展，我国基础设施建设日趋完善。
在很多领域，如安防，医疗，生活之中都会用到报警器。
通过本次实验可以对报警器加深了解。
本实验搭建声控报警电路，通过话筒产生信号，经过放大器，比较器和方波振荡产生方波信号驱动蜂鸣器鸣叫，LED灯闪烁实现报警。
最终成功的实现8s报警声音以及LED灯的闪烁。
（二）关键词声控报警 LM358运放 CD4011四与非门三、电路设计（一）任务要求1.基本要求：在麦克风近处击掌（模拟异常响动），电路能发出报警声，持续时间大于5秒。
电源用12V（整个电路使用单电源供电），传感器用驻极体式咪头，蜂鸣器用无源压电式蜂鸣器。
2.提高要求a.增加报警灯，使其闪烁报警。
b.增加输出功率，提高报警音量，加强威慑力。
（二）设计思路图 1总体结构框图如图1所示，麦克捕捉到声音信号后将其转变成微弱电信号，进入放大器进行放大，之后与电压比较器设定的参考电压进行比较，若高于门限值，比较器输出电平翻转，控制振荡器产生方波信号，使蜂鸣器发声。
为使蜂鸣器发声持续一段时间，要用一个延时电路保持比较器输出电平维持相应的时长。
四、分块电路与总体电路实现（一）分块电路1.驻极体话筒电路麦克风输出信号麦克风通过隔直电容接入电路，在这里用交流电压源代替麦克风，输出与后级放大器相连。
2.信号放大电路（1）说明本实验采用LM358来进行信号放大。
根据运算放大器的工作原理,u0=±(Rf/R1)ui(正相放大器或反相放大器均可)。
通过改变阻值，使得最终放大倍数达到100倍。
本实验采用两级反相放大。
（2）LM358引脚图本实验采用双电源工作，4引脚接-12V。
（3）实际电路输入输出信号信号放大器由两级LM358运放构成，每级运放放大10倍，共放大100倍，输入端接前级的麦克风，输出端接后级的延时电路。
北邮电子电路综合实验_声控报警器实验报告资料
电子电路综合实验设计实验名称：声控报警电路设计学院：信息与通信工程学院班级：学号：姓名：班内序号：一、课题名称声控报警电路设计二、摘要和关键词（一）摘要本实验分析并设计了声控报警电路，实现了在麦克近处鼓掌，电路能发出报警声并持续大约5秒。
报告中首先给出设计目标和电路功能分析，然后讨论各级电路具体设计和原理图，后给出实际搭建电路测试的数据和分析，最后总结本次实验。
（二）关键词放大器，比较器，延时，方波振荡三、设计任务要求在驻极体麦克附近鼓掌，麦克捕捉声信号后电路发出报警声，持续时间大约五秒。
1 声音传感器用驻极体式咪头，蜂鸣器用无源式蜂鸣器；2 用LM358构成两级放大器，合理设计放大倍数3用LM358构成电压比较器电路。
4延时电路用RC电路构成，计算时间常数，保证一定的延时时常四、设计思路、总体结构框图（一）设计思路麦克捕捉到声音信号后将其转变成微弱电信号，进入放大器进行放大，之后与电压比较器设定的参考电压进行比较，若高于门限值，比较器输出电平翻转，控制振荡器产生方波信号，使蜂鸣器发声。
为使蜂鸣器发声持续一段时间，要用一个延时电路保持比较器输出电平维持相应的时长。
（二）总体系统框图如图：五、分块电路和总体电路设计（一）麦克偏置电路驻极体话筒由声电转换和阻抗变换两部分组成。
声电转换的关键元件是驻极体振动膜。
它是一片极薄的塑料膜片，在其中一面蒸发上一层纯金薄膜。
然后再经过高压电场驻极后，两面分别驻有异性电荷。
膜片的蒸金面向外，与金属外壳相连通。
在麦克近处击掌，使麦克可以输出一个瞬时电压脉冲。
麦克直流偏置电路如图所示：电路说明：麦克偏置电压约6V，通过电阻R接地，麦克两端电压通过一个0.1μ电容输出电压。
电容起隔直作用，消除直流的影响，使放大后的电压便于与比较器相比较。
（二）LM358组成的放大器1、说明由于话筒提供的信号非常弱，一般在比较器前面加一个前置放大器。
考虑到设计电路对频率相应及零输入时的噪声、电流、电压的要求，前置放大器选用集成运算放大器LM358。
声控报警器的原理及电路设计
声控报警器的原理及电路设计发布时间：2023-02-17T08:18:55.917Z 来源：《教育学文摘》2022年第9月第19期作者：张飞[导读] 本设计是报警系统的一个小创新，旨在减小人为因素对报警系统可靠性的影响，它是通过声音来触发报警器，利用压电陶瓷片作为声传感器获得电压，经三极管C9013反向放大后触发由NE555集成芯片构成的单稳态触发器和多谐振荡器,输出电压驱动蜂鸣器和发光二极管工作，达到报警的目的。
张飞陕西省榆林市靖边县第七中学陕西省榆林市 718500摘要：本设计是报警系统的一个小创新，旨在减小人为因素对报警系统可靠性的影响，它是通过声音来触发报警器，利用压电陶瓷片作为声传感器获得电压，经三极管C9013反向放大后触发由NE555集成芯片构成的单稳态触发器和多谐振荡器,输出电压驱动蜂鸣器和发光二极管工作，达到报警的目的。
关键词：C9013；NE555；单稳态触发器；多谐振荡器本设计通过声音来触发报警器，利用压电陶瓷片作为声传感器获得电压，经放大后触发单稳态触发器和多谐振荡器,输出驱动蜂鸣器和发光二极管工作报警。
一、声控报警器的电路设计1、设计任务及要求①.采用压电陶瓷片作声传感器；②.选择适当的放大器，将传感器的信号放大后，触发报警电路；③.报警方式为声音及发光管。
2、方案论证和选择方案1：采用压电陶瓷片采集声音信号，采用LM324放大经过反向后输出，输出信号触发单稳态触发器和多谐振荡器工作，触发报警电路，但是使输出反向比较麻烦且元件利用率不高，LM324只利用了其中一部分，并且触发信号没必要太大，不予采用；方案2：采用压电陶瓷片采集声音信号，经三极管C9013反向放大后触发一个NE555芯片构成单稳态触发器，驱动蜂鸣器和发光二极管工作，发光二极管和蜂鸣器两端用稳压管使电压稳定，但是单稳态触发器是低电平触发，时间比较短暂，报警不明显，不易觉察，不予采用；方案3:在方案1的基础上增加多谐振荡器，再输出到报警部分两端，驱动其工作，仍然采用稳压管使其稳压，稳压管的稳压值不能高于5V，否则就不起作用，电路虽然增加元件，但是电路并不变得复杂，也比较经济。
电子电路综合实验———声控报警电路设计与实现
电子电路综合实验设计声控报警系统的设计与实现学院：信息与通信工程学院班级：学号：姓名：班内序号：一、摘要生活中常见的声控电路就是楼道里的声控节能灯。
在实际生活中，用麦克把声音信息转化为电信号继而经过一系列的处理最终达到报警的作用有很广的应用。
用声响使它点亮，然后延时熄灭。
本题目的设计实现要求对运算放大器、电压比较器和多谐振荡器的理论知识有很好的理解。
通过在麦克风近处击掌（模拟异常响动），电路能发出报警声。
二、关键词：NE555延时电路、LM358放大器、电压比较器、驻极体式咪头、蜂鸣器三、设计任务要求1. 基本要求：在麦克风近处击掌（模拟异常响动），电路能发出报警声，持续时间大于5秒。
声音传感器用驻极体式麦克，蜂鸣器用无源压电式蜂鸣器。
2. 提高要求：A、增加报警灯B、增加输出功率，提高报警音量四、设计思路与总体结构框图A、五、分块电路和总体电路的设计1. 电路板及整体电路整体电路2.分块电路（1）话筒放大电路为实现声控功能，要设置话筒放大电路。
由R，MIC 组成话筒拾音电路，话筒上端得到音频信号，通过C藕合到放大电路，C是输出耦合电容。
改变电路中R阻值大小和C容值大小，可调节声控的灵敏度。
放大电路由LM358来实现2级放大，我们加了一个下拉电阻及射随来让输出波形更好。
（2）电压比较器为了实现电压比较的功能，首先我们使用了1N4148二极管。
然后我们使用了LM358制作了电压比较器，通过调节电位器阻值大小，来改变电位器与电阻的比值大小，改变参考电压。
实现输入高电平输出也是高电平的功能。
（3）延时电路由 R，C 组成，检波二极管取得音频信号正半周时，对C充电，C充电后得到的直流电压。
要放电必须经过R，放电完的时间就是延迟时间，主要由C, R的参数控制，可以实现延长报警时间的功能。
（4）NE555组成的多谐振荡器用555定时器构成的多谐振荡器电路如图所示：图中电容C、电阻R1和R2作为振荡器的定时元件，决定着输出矩形波正、负脉冲的宽度。
声光报警器电路的工作原理
声光报警器电路的工作原理
声光报警器电路的工作原理如下：
1. 电源供电：声光报警器电路通过外部电源供电，通常使用直流电源。
2. 激活信号输入：当报警触发条件满足时，比如监测到入侵行为、火灾或其他紧急情况，外部设备会发送一个激活信号给声光报警器电路。
3. 触发器：接收到激活信号后，触发器会被触发。
触发器可以是一个集成电路或者一个电磁继电器。
4. 多功能集成电路：多功能集成电路会接收到触发器的信号，并根据设计需求进行处理和判断。
它可以根据不同的输入信号产生不同的输出信号。
5. 声音输出：多功能集成电路会通过驱动电路来激活声音输出器件，例如电子蜂鸣器或扬声器。
这些器件会发出高频声音以进行报警提示，吸引周围人们的注意。
6. 光线输出：多功能集成电路也会通过驱动电路来激活光线输出器件，例如LED灯或者闪光灯。
这些器件可以发出强光或
者闪烁的灯光，也起到吸引和提醒人们的作用。
7. 报警结束：当报警信号结束或者被复位时，声光报警器电路将会停止工作，声音和光线输出器件将会停止发出声音和光线。
总之，声光报警器电路通过接收激活信号，触发触发器，然后通过多功能集成电路来控制声音和光线输出器件的开关状态，从而实现声音和光线的报警效果。
(整理)声控式防盗报警器

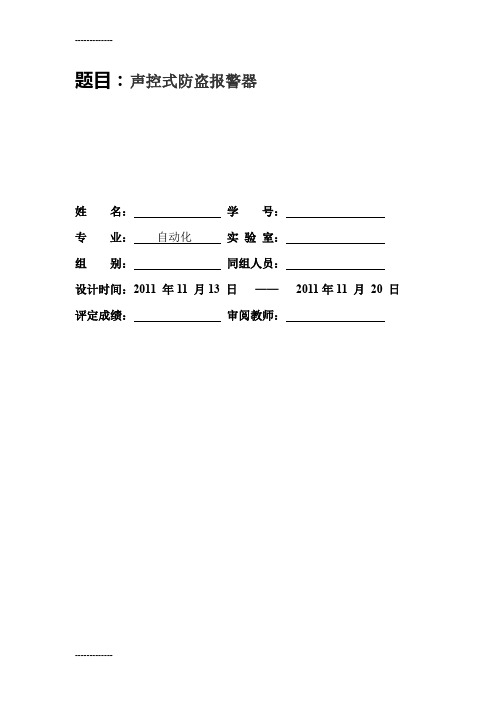

题目：声控式防盗报警器姓名：学号：专业：自动化实验室：组别：同组人员：设计时间：2011 年11 月13 日——2011年11 月20 日评定成绩：审阅教师：一、设计方案本例介绍的声控式防盗报警器，是利用声音 (脚步声和物体的振动声、撞击声等)作为触发信号的报警器，可用于库房、蔬菜、果园等场所的防盗报警。
二、基本原理该声控式防盗报警器电路由声控放大电路、单稳态触发器电路和多谐振荡器组成，声控放大电路由压电蜂鸣片BC、电阻器R1~R3、电容器C1、电位器RP和场效应晶体管VF组成。
单稳态触发电路由时基集成电路IC1、电阻器R4和电容器C2、C3组成。
多谐振荡器由时基集成电路IC2、电阻器R5、R6和电容器C4组成。
BC作为音频传感器来检测盗情。
在BC未检测到声音信号时，单稳态触发器电路处于稳态，IC1的3脚输出低电平，多谐振荡器不振荡，扬声器BL不发声。
当有窃贼走近BC 的监控区行窃时，BC将检测到的声音信号变换为电信号，此信号经VF放大后产生触发信号，使单稳态触发器电路受触发而翻转，由稳态变为暂稳态，IC1的3脚由低电平变为高电平，多谐振荡器振荡工作，BL发出报警声。
与此同时，C3通过IC1的7脚内电路快速放电后，又经R4充电。
当C3充电结束(约2min)后,单稳态触发器电路翻转，恢复为稳态，IC1的3脚由高电平变为低电平，多谐振荡器停振，BL停止发声，报警器又进入警戒状态。
调整RP的阻值，可改变声控的灵敏度。
三、电路图四、元器件选择R1~R6选用1/4w金属膜电阻器或碳膜电阻器。
RP选用WSW型实心可变电阻器。
C1、C3和C5均选用耐压值为16V以上的铝电解电容器;C2和C4均选用耐压值为5OV 的铝电解电容器。
VF选用3D02或3D04型场效应晶体管。
IC1和IC2选用NE555或μA555型时基集成电路，也可以用一只NE556双时基集成电路来代替。
BL选用0.5W、8Ω 的电φ动式扬声器。
音响报警电路的工作原理
音响报警电路的工作原理输入信号处理部分主要是对输入信号进行放大、滤波和检测等处理，以使其能够被音响设备正确识别并触发报警。
通常，输入信号可以是来自外部传感器的电压信号，例如红外传感器、光敏传感器、温度传感器等。
首先，输入信号经过放大电路的放大增益，以提高信号幅度并保证后续处理的灵敏度。
接下来，信号可能经过滤波，以消除噪声和干扰，保留有效的信号。
滤波可以通过使用滤波器电路或者控制芯片内部的滤波功能来实现。
然后，信号经过检测电路，检测信号是否达到报警的阈值条件。
检测电路通常使用比较器或其他电子元件实现，一旦输入信号满足特定条件，比如超过设定的阈值，检测电路就会触发报警信号输出。
报警信号输出主要是通过将报警信号转换为音频信号，使其能够通过音响设备的扬声器发出警报声音。
常用的方法有两种：直接输出和控制输出。
直接输出是将检测到的报警信号直接连接到音响设备的扬声器，通过扬声器放大报警信号以产生高响度的报警声音。
这种方法简单直接，但可能会对音响设备产生损坏，并且无法对报警声音进行控制。
为了避免直接输出可能带来的问题，通常采用控制输出的方式。
控制输出是将报警信号通过控制芯片或其他电子元件进行控制，以产生与报警状态相匹配的相应声音。
控制芯片可以提供不同语音、音效和音调的模拟信号或数字信号，来产生不同的报警声效。
然后通过连接到音响设备的功率放大器，将信号放大并驱动扬声器产生报警声。
此外，报警电路还可能包括其他功能，例如报警信号的延时器、音量控制和灯光提示等，以满足不同的应用需求。
总结起来，音响报警电路的工作原理是通过对输入信号进行处理和检测，然后将报警信号输出转换为声音信号，最终通过音响设备的扬声器发出警报声音。
该电路可通过放大、滤波、检测和控制等步骤实现。
不同的应用还可能包括其他功能以满足特定需求。
声控报警器
高灵敏声控防盗报警器和普通的有什么区别??高灵敏度声控报警器的电路原理图如图所示。
场效应晶体管VF组成一级电压放大器，通过可调电阻RP调节场效应晶体管放大器的栅极偏压来调节电压放大器的增益。
由于场效应晶体管放大器具有很高的电压增益，因此用一级放大器就可满足电路的要求。
压电陶瓷声传感器被声波激发后输出脉冲电信号，并经过VF放大后由漏极D输出，通过祸合电容器C1去触发单稳态触发器。
由555时基集成电路ici与R4、C3组成的单稳态触发器，受低电平或脉冲下降沿的触发而翻转。
平时，ici的3脚输出低电平。
当压电陶瓷声传感器受到触发后输出脉冲信号并经VF放大后由漏极D输出时，输出脉冲的下降沿将单稳态电路触发并使其翻转，3脚输出高电平。
ici翻转后，电路进人暂稳态，电源通过R4向C2充电，充电时间约2min。
2min后，C3充电电压升高到6脚的阑值电平，触发器自动翻转，3脚恢复低电平，电路进人稳态。
报警声发生电路是一个由555时基集成电路IC2组成的多谐振荡器，受总复位端4脚的控制而工作。
平时，由于ici的3脚输出低电平，振荡器不工作；当ici 的3脚输出高电平时，振荡器开始工作，发出报警声。
多谐振荡器的振荡频率由R5, R6与C4的数值决定，本电路约为4.8kHz。
调整R5、R6及C4的数值，可得到所需要的振荡频率和报警声。
元器件选择IC 1、IC2可选用NE555或LM555时基集成电路或用一只556时基集成电路来代替两只555时基集成电路。
场效应晶体管选用VT66或V40AT场效应晶体管；压电陶瓷声传感器B选用Φ27mm的压电陶瓷片，如F1′-27、HTD27A-1等型号，BL可选用YD57-2型8Ω、0.25W小型动圈式扬声器。
其他元器件无特殊要求，可按图所标明的型号及参数选用。
"此图的高灵敏度是指前端运用了场效应晶体管，具有很高的电压放大作用，当压电陶瓷片受到微小振动时，即可拾到信号，比一般晶体管或集成电路灵敏度高。
声控电路工作原理
电路工作原理该声控式防盗报警器电路由声控放大电路、单稳态触发器电路和多谐振荡器组成，如图6-64所示。
声控放大电路由压电蜂鸣片BC、电阻器R1~R3、电容器C1、电位器RP和场效应晶体管VF组成。
单稳态触发电路由时基集成电路IC1、电阻器R4和电容器C2、C3组成。
多谐振荡器由时基集成电路IC2、电阻器R5、R6和电容器C4组成。
BC作为音频传感器来检测盗情。
在BC未检测到声音信号时，单稳态触发器电路处于稳态，IC1的3脚输出低电平，多谐振荡器不振荡，扬声器BL不发声。
当有窃贼走近BC的监控区行窃时，BC将检测到的声音信号变换为电信号，此信号经VF放大后产生触发信号，使单稳态触发器电路受触发而翻转，由稳态变为暂稳态，IC1的3脚由低电平变为高电平，多谐振荡器振荡工作，BL发出报警声。
与此同时，C3通过IC1的7脚内电路快速放电后，又经R4充电。
当C3充电结束(约2min)后,单稳态触发器电路翻转，恢复为稳态，IC1的3脚由高电平变为低电平，多谐振荡器停振，BL停止发声，报警器又进入警戒状态。
调整RP的阻值，可改变声控的灵敏度。
元器件选择R1~R6选用1/4w金属膜电阻器或碳膜电阻器。
RP选用WSW型实心可变电阻器。
C1、C3和C5均选用耐压值为16V以上的铝电解电容器;C2和C4均选用耐压值为5OV的铝电解电容器。
VF选用3D02或3D04型场效应晶体管。
IC1和IC2选用NE555或μA555型时基集成电路，也可以用一只NE556双时基集成电路来代替。
BL选用0.5W、8Ω 的电φ动式扬声器。
BC选用φ27mm的高灵敏度压电陶瓷蜂鸣片。
为扩大防盗范围，可用多只蜂鸣片并联使用。
声控报警电路实验报告
#### 实验目的1. 理解声控报警电路的工作原理。
2. 掌握声控报警电路的设计与组装方法。
3. 培养实验操作能力和分析问题能力。
#### 实验原理声控报警电路主要由声控触发电路、定时电路、达林顿电路和控制执行电路组成。
当声音信号通过驻极体电容话筒（MIC）转换为电信号，经C1电容滤波后，若电信号强度超过设定阈值，则通过单向可控硅VS触发报警电路工作。
报警电路启动后，继电器K得电吸合，常开触点K-1闭合，接通高响度报警器HA，发出报警声。
报警一段时间后，电容C2放电，VT1、VT2集电极放大电流小于K的吸合电流，继电器K释放，报警器停止报警。
#### 实验仪器与设备1. 数字电路实验箱2. 万用表3. 驻极体电容话筒（MIC）4. 单向可控硅VS5. 继电器K6. 高响度蜂鸣器HA7. 电解电容C28. 电位器R1、R29. 连接线10. 电源6V#### 实验步骤1. 根据实验原理，绘制声控报警电路图。
2. 将电路图中的元器件按照实际电路连接。
3. 调整电位器R1、R2，使电路处于正常工作状态。
4. 对电路进行测试，观察报警电路是否正常工作。
5. 分析实验过程中遇到的问题，并尝试解决。
#### 实验数据与分析1. 调整电位器R1、R2，使电路处于正常工作状态，记录电位器阻值。
2. 对电路进行测试，记录报警声的响度、持续时间等数据。
3. 分析实验过程中遇到的问题，如电路连接错误、元器件故障等。
#### 实验结论1. 成功组装并测试了声控报警电路，电路工作正常。
2. 通过实验，掌握了声控报警电路的设计与组装方法。
3. 培养了实验操作能力和分析问题能力。
#### 实验总结1. 本实验成功组装并测试了声控报警电路，验证了电路原理的正确性。
2. 在实验过程中，遇到了电路连接错误、元器件故障等问题，通过分析问题并解决，提高了实验操作能力和分析问题能力。
3. 声控报警电路具有实用价值，可用于家庭、办公室等场所，起到防盗、报警的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
声控报警电路,Voice alarm
这种报警器通过报警的方式，能达到阻吓入室行窃者的目的，使家居平安。
一、工作原理
电路原理如下图所示。
该电路由声控触发电路、定时电路、达林顿电路、控制执行电路组成。
合上SA开关，由于VS单向可控硅G极处于临界触发状态。
VS可控硅不导通。
当MIC驻极体电容话筒受到一定强度的声波冲击后，所产生的电流经C1电容、通过单向可控硅VS的G极，触发VS可控硅导通。
正6V 电源通过SA开关、K一1常闭触点经VS可控硅的A、K极接通C2电容，回到电源负端。
形成一充电回路。
VT1、VT2三极管基极得到正向偏置，VT1、VT2达林顿管导通，继电器K得电吸合。
K-1常开触点接通HA高响度报警器。
在K一1常闭触点断开的瞬间，可控硅VS截止，电容C2开始放电。
定时一段时间后，随着定时电路里C2放电电流的逐渐减少，VT1、VT2集电极放大电流小于K的吸合电流时，继电器K无法维持吸合，继电器K绕组失电释放，K-1常开触点恢复常开状态，HA报警器停止报警。
二、元件选择
VS为MCRl00—6单向可控硅；MIC选用CRZ12—9型驻极体电容话筒(可选用旧电话机里的MIC)：K为6V小型继电器；HA为6～12V高响度蜂鸣器；电解电容耐压10V。
三、调试与使用
调试时，合上SA开关，用镊子碰一下VS的G极，继电器K应吸合，定时片刻继电器K应释放。
接着对准驻极体话筒，用一般的力度敲击金属，HA蜂鸣器应报警，40s左右应停止(时间长短可通过R2、C2调节)。
使用时固定在铁门上，为了避免外界声音干扰造成误动作，MIC驻极体话筒不要太贴近铁门,尽量降低声控灵敏度。
多调试几次，直至满意为止。
