报警中心设计方案

合集下载

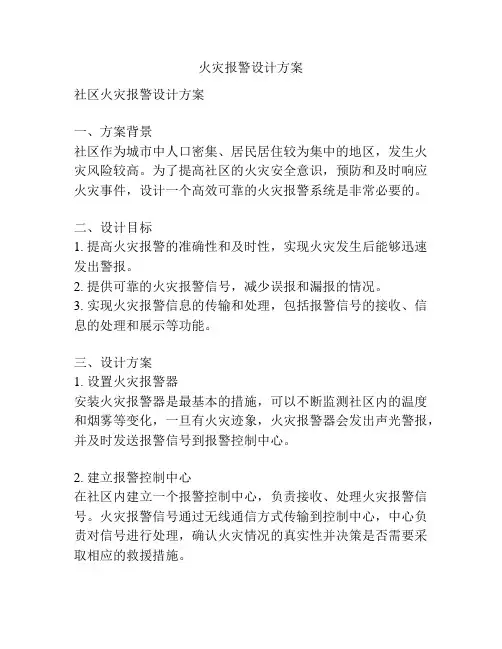

火灾报警设计方案

火灾报警设计方案

火灾报警设计方案社区火灾报警设计方案一、方案背景社区作为城市中人口密集、居民居住较为集中的地区,发生火灾风险较高。

为了提高社区的火灾安全意识,预防和及时响应火灾事件,设计一个高效可靠的火灾报警系统是非常必要的。

二、设计目标1. 提高火灾报警的准确性和及时性,实现火灾发生后能够迅速发出警报。

2. 提供可靠的火灾报警信号,减少误报和漏报的情况。

3. 实现火灾报警信息的传输和处理,包括报警信号的接收、信息的处理和展示等功能。

三、设计方案1. 设置火灾报警器安装火灾报警器是最基本的措施,可以不断监测社区内的温度和烟雾等变化,一旦有火灾迹象,火灾报警器会发出声光警报,并及时发送报警信号到报警控制中心。

2. 建立报警控制中心在社区内建立一个报警控制中心,负责接收、处理火灾报警信号。

火灾报警信号通过无线通信方式传输到控制中心,中心负责对信号进行处理,确认火灾情况的真实性并决策是否需要采取相应的救援措施。

3. 智能化火灾报警平台可以在控制中心建立一个智能化火灾报警平台,通过集成现代化的信息技术,实时监测社区内的火灾情况。

平台可以接入监控摄像头、烟雾传感器等设备,及时发现火灾迹象,并能够根据预设的火灾报警规则,自动发出火灾报警信号。

四、系统优势1. 高准确性和及时性:通过智能化火灾报警平台的实时监测,可以准确地发现火灾迹象,避免误报和漏报的情况,提高火灾报警的准确性和及时性。

2. 自动化传输和处理:火灾报警信号通过无线通信方式传输到报警控制中心,可以自动进行处理,避免了人为因素带来的延误情况,提高了火灾报警信息的传输和处理效率。

3. 信息集成和展示:通过智能化火灾报警平台,可以集成社区内的监控摄像头、烟雾传感器等设备,实时监测火灾情况,并将信息直观地展示在报警控制中心的显示屏上,使救援人员能够更全面地了解火灾现场情况,做出迅速准确的决策。

五、实施计划1. 确定火灾报警器和控制中心的数量和位置,并进行安装和调试工作。

火灾报警器系统方案设计

火灾报警器系统方案设计

火灾报警器系统方案设计随着社会的快速发展和建筑数量的增加,火灾风险也不可避免地增加了。

为了确保人们生命财产的安全,火灾报警器系统成为一个必要且重要的设备。

本文将从系统组成、功能需求、技术选型以及应用场景等方面进行探讨,旨在设计一套高效稳定、适应性强的火灾报警器系统。

一、系统组成火灾报警器系统主要由传感器、中央处理单元(CPU)、声光报警装置以及监控与管理软件等构成。

传感器负责对环境参数进行实时检测,并将采集到的数据发送给CPU;CPU根据接收到的数据进行分析与判断,并触发声光报警装置发出相应的警示信号;监控与管理软件则可以远程监控并管理整个系统。

二、功能需求1. 监测功能:火灾报警器系统需要能够实时监测室内温度、烟雾浓度、气体泄露等相关参数,并能够准确地识别是否存在火灾风险。

2. 报警功能:当系统检测到火灾风险时,需要能够及时触发声光报警装置,向周围的人员发出警示信号,以便迅速疏散。

3. 远程监控与管理功能:系统应具备远程监控和管理的能力,管理员可以通过手机或电脑远程实时查看各个区域的状态,并对系统进行设置和维护。

三、技术选型1. 传感器选择:针对不同参数的检测需求,需要选用多种类型的传感器。

比如温度传感器、光电式烟雾传感器、气体泄漏传感器等。

选择稳定性好、响应时间快、误报率低的产品。

2. CPU选择:CPU应具备较高的计算能力和存储空间,并支持高效数据处理。

同时要考虑功耗和成本等因素,选用市场上性价比较高的产品。

3. 声光报警装置选择:声光报警装置需具备较大声音输出和强光闪烁功能,确保在紧急情况下能够有效地引起人们的注意。

4. 监控与管理软件选择:软件需要具备友好易懂的界面设计和丰富实用的功能模块。

同时要结合实际需求选用适当的网络通信协议和数据库技术。

四、应用场景火灾报警器系统广泛应用于住宅楼、商业建筑、工厂车间等各种场所。

以住宅楼为例,该系统可安装在公共通道和每个单元门口,通过多个传感器检测烟雾浓度和温度变化,在发生火灾时及时发出报警,并向物业管理人员发送警报短信,确保居民能够迅速撤离并通知消防部门进行救援。

火灾自动报警系统方案设计

火灾自动报警系统方案设计

火灾自动报警系统方案设计背景:火灾是一种常见的灾害,给人们的生命和财产带来巨大的损失。

为了提高火灾的预警和报警的效率和准确性,设计一个火灾自动报警系统是非常必要的。

火灾自动报警系统能够及时发现火灾,迅速采取措施进行灭火,保护人员的生命安全和减少财产损失。

系统设计方案:1.系统结构和组成:-火灾探测器:采用可靠的烟雾探测器和温度探测器,能够及时、准确地检测到火灾的发生。

-系统控制中心:负责接收和处理探测器发送的信号,判定是否发生火灾并采取相应措施。

-报警装置:包括声光报警器和短信通知装置,当系统控制中心发现火灾时,及时报警,同时发送短信通知相关人员。

-外部设备:包括灭火器、喷淋系统等,用于灭火。

2.功能需求:-火灾检测:系统需要能够准确、快速地检测火灾。

烟雾探测器和温度探测器应能实时感知火灾的存在。

-报警通知:系统控制中心接收到火灾信号后,应立即启动报警装置,包括声光报警器和短信通知装置,通知相关人员消防部门等。

-系统自动控制:系统控制中心应具备自动控制灭火设备的功能,在检测到火灾后,自动启动灭火装置,进行灭火处理。

-远程监控:系统可以通过互联网和移动设备实时监控,并能够接收报警信息和视频等。

3.技术选型:-火灾探测器:选择高精度、快速响应的烟雾探测器和温度探测器。

-系统控制中心:采用先进的嵌入式系统,具备快速响应和自动控制的能力,能够接收和处理大量的火灾信号。

-报警装置:选择具有高声音和明亮光线的声光报警器,同时配备短信通知装置,可以确保报警信息及时传达给相关人员。

-外部设备:根据不同场所和需求选择合适的灭火器和喷淋系统,确保能够及时有效地灭火。

4.系统特点和优势:-自动化:系统能够自动监测、报警和控制,无需人工干预,减少人为因素对火灾预警和处理的影响。

-可靠性:采用先进的火灾探测器和系统设备,具备高可靠性和稳定性,能够及时准确地发现火灾。

-快速响应:系统具备快速响应的能力,能够在火灾发生时迅速报警和采取措施,最大程度地减少火灾对人员生命和财产的损失。

某超市防盗报警系统设计方案

某超市防盗报警系统设计方案

某超市防盗报警系统设计方案1. 引言针对某超市现有的防盗报警系统存在的问题,本文提出了一种新的设计方案,旨在提高超市的安全性和防盗能力。

本方案主要包括:引入视频监控技术、使用智能感知设备、加强设备联动与报警响应。

2. 设计方案2.1 引入视频监控技术为了全面监控超市各个区域,我们将在超市内部的关键位置安装高清摄像头,并将这些摄像头连接到监控中心。

监控中心可以同时显示多个监控画面,并可以对录像进行回放和存档。

通过视频监控技术,可以实时监测超市内部的情况,及时发现可疑人员和异常行为。

2.2 使用智能感知设备为了提高防盗能力,我们将使用智能感知设备来探测超市内部的异常情况。

这些智能感知设备可以包括红外线传感器、温度传感器、烟雾传感器等。

当这些设备检测到异常情况时,它们会通过无线网络发送报警信号给监控中心,并触发报警系统。

2.3 加强设备联动与报警响应在设计方案中,我们将建立一个集成控制系统,将视频监控技术和智能感知设备进行联动。

当智能感知设备触发报警信号时,控制系统会根据不同的情况进行相应的处理。

例如,当红外线传感器检测到有人进入禁区时,控制系统可以从监控中心选择最近的摄像头进行实时监控,并自动将监控画面切换到相关的监控区域。

控制系统还可以与超市的门禁系统进行联动,当智能感知设备触发报警信号时,控制系统可以自动控制门禁系统关闭出入口,以防止可疑人员逃离。

此外,为了及时响应报警,我们还将设置报警通知系统。

报警通知系统可以通过手机短信、电子邮件等多种方式将报警信息发送给安保人员,并提供定位信息以便迅速到达报警地点。

3. 实施计划3.1 设备采购与安装根据设计方案,我们需要购买和安装视频监控设备、智能感知设备以及集成控制系统。

根据超市的实际需求,我们将在2022年第一季度完成设备的采购工作,并在第二季度进行安装和调试。

3.2 员工培训与意识提升为了确保超市员工对新的防盗报警系统有所了解,并能正确操作和应对各种情况,我们计划在设备安装完成后,组织员工培训和意识提升活动。

报警系统方案

报警系统方案
四、设备选型
1.传感器
选择符合国家标准的传感器,具有稳定性好、误报率低等特点。
2.通信设备
选用具有合法资质的通信设备,确保报警信息传输的稳定性和安全性。
3.处理设备
选择高性能、低功耗的处理设备,保证报警系统的实时性和可靠性。
4.存储设备
选用大容量、高可靠性的存储设备,确保报警记录的完整保存。
五、实施与验收
-报警设备安装规范,符合国家相关标准。
-提供合法合规的验收报告。
六、培训与售后服务
1.培训
-对用户和管理人员进行报警系统操作和维护培训。
-确保用户熟练掌握报警系统的使用方法。
2.售后服务
-提供全方位的售后服务,包括设备维修、技术支持等。
-设立客户服务热线,及时解答用户问题。
七、总结
本报警系统方案旨在为用户提供一个合法合规、高效可靠的安全保障体系。通过严谨的设备选型、合理的系统设计、严格的施工和验收标准,以及完善的培训与售后服务,为我国公共及个人安全贡献力量。希望本方案能为构建和谐安全的社会环境提供有力支持。
1.施工要求
-按照设计方案进行施工,确保报警系统的稳定性和可靠性。
-严格遵守施工规范,确保施工安全。
2.验收标准
-报警系统各项功能正常运行,符合设计方案要求。
-报警设备安装规范,符合国家相关标准。
-报警系统具备合法合规的验收报告。
六、培训与售后服务
1.培训
-对用户进行报警系统的使用培训,确保用户能够熟练操作。
-对管理人员进行系统维护培训,提高系统管理水平。
2.售后服务
-提供完善的售后服务,包括设备维修、技术支持等。
-设立客户服务热线,及时解决用户问题。
本方案旨在为用户提供一套合法合规、稳定可靠的报警系统,以提高用户的安全防范能力,为构建和谐安全的社会环境贡献力量。

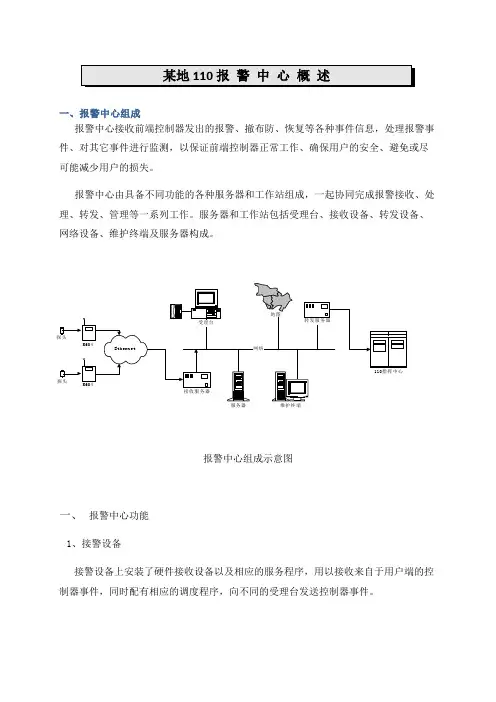

某地警察110报警中心系统设计方案

某地警察110报警中心系统设计方案

一、报警中心组成报警中心接收前端控制器发出的报警、撤布防、恢复等各种事件信息,处理报警事件、对其它事件进行监测,以保证前端控制器正常工作、确保用户的安全、避免或尽可能减少用户的损失。

报警中心由具备不同功能的各种服务器和工作站组成,一起协同完成报警接收、处理、转发、管理等一系列工作。

服务器和工作站包括受理台、接收设备、转发设备、网络设备、维护终端及服务器构成。

报警中心组成示意图一、报警中心功能1、接警设备接警设备上安装了硬件接收设备以及相应的服务程序,用以接收来自于用户端的控制器事件,同时配有相应的调度程序,向不同的受理台发送控制器事件。

以太网传输接收设备驱动模块对应着计算机内的一个网卡,这块网卡的IP地址,就是前端设备中设置的报警中心的IP地址。

智能终端与报警中心的通讯过程:1.1双方通讯基于TCP/IP Socket通讯,双方各建立一个服务器端Socket,用以监听连接请求,接收数据。

当发送方有数据需要向接收方发送的时候,就建立一个客户端Socket,向接收端发送连接请求,当接收端服务器Socket响应这个请求,并且连接建立起来以后,发送端向接收端发送数据,并且等待接收端的响应数据,接收端收到发送端的数据以后,向发送端返回响应数据,发送端收到接收端的响应数据以后,关闭连接。

1.2中心:1.2.1数据接收:建立一个ServerSocket随时处于数据的接收等待中,收到来自终端方连接请求则与终端方的Socket建立连接,收到完整数据包,向发送方回复数据,如果数据有问题,则不向发送方回复;1.2.2数据发送:当有数据向终端方发送的时候,就建立一个ClientSocket,向终端方请求连接,连接建立起来以后,向终端发送数据,收到响应数据以后,撤消连接。

1.3终端方:1.3.1数据接收:建立一个ServerSocket随时处于数据的接收等待中,收到来自中心方连接请求则与中心方的Socket建立连接,收到完整数据包,向中心方回复数据,如果数据有问题,则不向发送方回复;1.3.2数据发送:当有数据向中心方发送的时候,就建立一个ClientSocket,向中心方请求连接,连接建立起来以后,向中心发送数据,收到响应数据以后,撤消连接。

家庭防盗报警方案设计报告

家庭防盗报警方案设计报告

家庭防盗报警方案设计报告一、引言家庭防盗报警系统是一种以实现家庭安全为目标的智能化设备,它通过各种感知器设备,如门窗传感器、红外线传感器等,监控家庭环境并在发生异常情况时及时报警,有效地提高了家庭的安全性。

本报告将设计一个家庭防盗报警方案,保障家庭成员的人身及财产安全。

二、系统架构设计1.主要设备-门窗传感器:安装在家庭的门窗上,用于监控门窗的开关状态。

-红外线传感器:安装在家庭的关键区域,如入口门廊、客厅等,用于检测突然出现的人体热源。

-摄像头:安装在家庭的关键区域,如入口门廊、走廊等,用于实时监控家庭环境。

-报警器:安装在家庭的显眼位置,如客厅墙壁上,用于发出警报声。

2.系统工作流程-当门窗传感器检测到门窗被打开时,系统开始录像,并发送报警信息到用户的手机上。

-当红外线传感器检测到突然出现的人体热源时,系统开始录像,并发送报警信息到用户的手机上。

-用户在手机上收到报警信息后,可以通过手机APP实时查看家庭摄像头的视频画面,并采取相应措施。

三、具体方案设计1.门窗传感器安装-门窗传感器应安装在家庭的每个门窗上,并与主控制面板进行连接。

-门窗传感器的位置应选择在门窗通常被人开关的地方,如门把手附近。

-门窗传感器应设置为高灵敏度状态,只要门窗开启角度达到一定值就会触发报警。

2.红外线传感器安装-红外线传感器应安装在家庭的关键区域,如入口门廊、客厅等。

-红外线传感器应放置在高于一般人高度的位置,以避免被家庭成员或宠物误触发。

-红外线传感器应设置为适度灵敏,以便及时发现异常情况。

3.摄像头安装-摄像头应安装在家庭的关键区域,如入口门廊、走廊等。

-摄像头应设置为广角或全景模式,以覆盖更大的监控范围。

-摄像头应连接到云端服务器,以便用户可以通过手机APP实时查看视频画面。

4.报警器设置-报警器应安装在家庭的显眼位置,如客厅墙壁上。

-报警器应设置为高声模式,以吸引周围人的注意力。

-报警器应与主控制面板进行连接,当报警触发时发出警报声。

火灾报警系统设计方案

火灾报警系统设计方案

⽕灾报警系统设计⽅案..⽕灾报警系统⽅案⼀、消防报警系统⽅案共设置了2台智能型⽕灾报警控制机,控制喷淋泵、消防泵、排烟风机、排烟阀、防⽕门、空调强切、⼴播、警铃、⽓体设备等。

1.对整个消防系统功能性保养内容:通过总线连接各⾃楼层各类设备:检查烟感、温感、功能模块等运⾏状态,以确保系统⾼度的可靠性。

对各类探测器,通过交互式⽅案,实现各种环境的参数设置,以保证探测器⽆误报状态。

系统⾃动以中⽂显⽰所有探测器状态及事件。

控制主机操作控制⾯板、内部卡件、联动控制盘及各接插件清洁,系统功能检查,外围报警元件、控制元件的系统功能检查、各联动控制设备的测试检查⼯作(定期服务)、软件检测,后备电源系统检测,以及软件正常运⾏维护;消防报警系统有关的故障排除。

中⽂中央图形管理系统⼯作站、打印机功能检查、软件检测及正常运⾏维护。

2.对消防联动控制系统进⾏功能性保养内容:消⽕栓控制系统确认⽕警之后,中央⼿动操作控制柜可远程⼿动控制启动消⽕栓泵。

每台消⽕栓⽔泵的运⾏故障讯号可在消防控制台及显⽰屏上显⽰,在紧急情况下。

⾃动喷淋控制系统喷淋泵的⾃动启动由压⼒开关联动控制,喷淋系统⽔流指⽰器的讯号通过信号模块送⾄控制机,显⽰及打印记录。

当报警确认后,由压⼒开关⾃动启动喷淋泵,在消控中⼼控制柜上反映泵的⼯作状态,并可进⾏直接应急⼿动启动和停⽌泵。

防排烟控制系统当⾛道、电梯厅等处的烟感探测器发出报警讯号,控制机通过软件预设发出指令输出联动信号,⼿动/⾃动打开报警层(或及其上下层)排烟阀,同时开启排烟风机和正压送风机,进⾏机械防排烟。

在消防中⼼⼿动控制柜上配有排烟阀、排烟风机的启停按钮,作紧急启停操作。

空调控制系统当发⽣报警时,由主控制机发出指令,给相关楼层的继电器模块,⼿动/⾃动切断相关层新风机。

⾮消防电源的控制系统当发⽣⽕灾时,控制机接到⽕灾信号并经确认后,可⽴即发出指令,⼿动/⾃动切断有关部位⾮消防电源,减少⽕灾损失,并接通事故照明灯与疏散指⽰灯,引导⼈员疏散避实。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

报警中心设计方案一、报警中心组成报警中心接收前端控制器发出的报警、撤布防、恢复等各种事件信息,处理报警事件、对其它事件进行监测,以保证前端控制器正常工作、确保用户的安全、避免或尽可能减少用户的损失。

报警中心由具备不同功能的各种服务器和工作站组成,一起协同完成报警接收、处理、转发、管理等一系列工作。

服务器和工作站包括受理台、接收设备、转发设备、网络设备、维护终端及服务器构成。

二、报警中心功能1、接警设备接警设备上安装了硬件接收设备以及相应的服务程序,用以接收来自于用户端的控制器事件,同时配有相应的调度程序,向不同的受理台发送控制器事件。

以太网传输接收设备驱动模块对应着计算机内的一个网卡,这块网卡的IP地址,就是前端设备中设置的报警中心的IP地址。

智能终端与报警中心的通讯过程:1.1 双方通讯基于TCP/IP Socket通讯,双方各建立一个服务器端Socket,用以监听连接请求,接收数据。

当发送方有数据需要向接收方发送的时候,就建立一个客户端Socket,向接收端发送连接请求,当接收端服务器Socket响应这个请求,并且连接建立起来以后,发送端向接收端发送数据,并且等待接收端的响应数据,接收端收到发送端的数据以后,向发送端返回响应数据,发送端收到接收端的响应数据以后,关闭连接。

1.2 中心:1.2.1 数据接收:建立一个ServerSocket随时处于数据的接收等待中,收到来自终端方连接请求则与终端方的Socket建立连接,收到完整数据包,向发送方回复数据,如果数据有问题,则不向发送方回复;1.2.2 数据发送:当有数据向终端方发送的时候,就建立一个ClientSocket,向终端方请求连接,连接建立起来以后,向终端发送数据,收到响应数据以后,撤消连接。

1.3 终端方:1.3.1 数据接收:建立一个ServerSocket随时处于数据的接收等待中,收到来自中心方连接请求则与中心方的Socket建立连接,收到完整数据包,向中心方回复数据,如果数据有问题,则不向发送方回复;1.3.2 数据发送:当有数据向中心方发送的时候,就建立一个ClientSocket,向中心方请求连接,连接建立起来以后,向中心发送数据,收到响应数据以后,撤消连接。

1.4 中心与以太网接口主机直接通讯,紧随包头的命令字为:E(Ethernet)。

目前此项通讯已知为通过报警主机对接口主机的设定:如本机IP地址,中心与报警主机直接通讯,以太网接口部分仅作为通讯转发,紧随包头的命令字为:H(Host),接口主机剥离H后向宿主计算机发送2、受理台受理台的任务可以根据所接收事件的不同性质或者用户范围的不同进行划分,完成不同的工作。

例如:专门接收一般报警事件的受理台,专门接收紧急报警事件的受理台,专门接收用户设备工作状态的受理台。

事件接收:显示事件及报警用户相关信息、发声提示、地图显示所在街区的位置、防区图显示内部探头的安装位置。

现场监听及录音:对于设定了自动监听功能的控制器,一旦有报警信号上传,系统就自动进入监听状态同时开始录音,报警中心的操作员可通过受理台的电话监听现场声音。

如果操作员需要延长录音时间,系统就会自动向控制器方发出延长监听请求。

对于已经录音的事件还可以进行重复播放。

报警转发:当确认某一报警事件需要由110指挥中心进行处理时,就可以向110进行转发,当转发设备与110建立连接以后,就可以与110进行通话,同时110也可监听现场情况。

用户浏览:可以按照用户范围、行业性质、所属派出所浏览用户信息。

系统事件记录:系统自动记录本台机器发生的所有系统事件,以便确认责任,便于系统维护。

用户状态管理:系统记录所有用户控制器的当前状态。

撤布防时间表:对于未能在规定的撤布防时间内撤布防的用户加以提示。

控制器运行状态表:实时记录和显示每个用户的控制器状态,对于异常状态未能在规定时间内得到恢复的那些用户,给以相应的提示。

控制器自动测试时间表:系统记录每个具有自动测试功能的控制器的测试间隔和最后一次测试时间,对于未能按时自动测试的用户给出提示。

报到管理:对于设置了任意事件报到的用户,在相应的时间间隔内,系统收到任何一个控制器事件都认为控制器正常报到。

3. 转发设备当操作人员确认了报警事件需要派警的时候,向110指挥中心发送报警信息,操作员就可以与110方的操作人员进行通话,同时对方的计算机屏幕上显示出相应的用户信息以及案发性质及位置。

4. 维护终端用于系统维护及用户管理,可录入、编辑、修改用户数据,进行系统设置、系统维护,编辑辅助数据库等。

5. 数据库服务器:SQL Server服务器,完成系统所有的数据库操作及管理。

包括数据库的建立、数据的读写、数据备份恢复等。

三、报警中心工作过程1. 探头监测到报警信号或由人工启动紧急开关。

2. 报警主机就通过电话网自动向报警中心的接收设备拨号。

3. 建立联通后,把报警信号传送给报警中心。

4. 报警中心将接收到的用户主机所发来的信号,按事件的类型送到相应的受理台。

5. 受理台显示发生警情的用户的相关信息。

6. 监听现场情况,对警情信息进行分析和处理。

7. 将需要处警的报警事件转发到110指挥中心或有关的处警单位。

报警中心界面功能介绍一、受理台受理台界面界面分左、中、右和菜单四部分,接处警的操作主要集中在中间部分。

(一) 界面中间部分1. 事件管理自动显示报警中心接收到的当前事件的相关信息,包括:记录编号、用户编号、事件、用户名称、防区编号、防区名称、防区描述、发生时间、操作员、控制器操作员等项,并用不同背景颜色区分不同的事件类别,比如红色表示报警,白色表示恢复等。

2. 用户数据显示用户的详细信息,包括:一般信息、控制器数据、预警及提示、防区数据和撤布防时间表(按钮)。

与110指挥中心建立连接后,操作员可将这些信息汇报给110一方,有助于处理措施的制定和实施。

3. 24小时事件这里的“24小时”是指以按该按钮的时刻为截止时间,这之前的24小时。

报警中心接收到一个用户事件后,“24小时事件”用来显示该用户在24小时内发生过的所有事件。

操作员经过分析后可决定该用户是否需要帮助,需要什么样的帮助,这样既有助于用户排除隐患,又可协助110指挥中心做好处警工作。

4 防区图操作员接到报警后打开防区图,可看到防区图内以闪烁的方式显示报警发生的具体位置,在图的下方列出了该防区和防区内部探头的相关信息。

操作员可将发生情况的详细位置及周围的环境汇报给110指挥中心的接警员,有助于处警。

5.音乐开关当报警中心接收到报警事件时,受理台会发出提示音乐。

如果提示音乐播放的时间过长,按“音乐开关”可关掉提示音乐。

6.转发中心收到一个报警事件后,操作员通过监听现场,认为确有情况发生需要处警时,可通过“转发”将有关信息经外线传送到110指挥中心。

110接警座席接收到信号后就可以和操作员通话,同时也可听到现场声音,接警员根据听到的现场情况以及操作员汇报的有关信息决定如何处警。

7. 地图有报警时,将报警用户所在地自动调到屏幕的可视区内,并以闪烁方式显示。

操作员可在地图上找出最佳行程路线并测出派出所或有关处警单位距用户的大致距离,将这些信息提供给110指挥中心,可以加快出现场的速度。

平时可在地图上添加、删除、移动用户;查找用户、显示用户信息;将地图放大、缩小、移动;显示或隐藏街道、街道名称、河流、公园等图例。

(二) 界面左侧部分1. 用户浏览显示用户的编号、名称、地址、所属派出所、派出所电话,可在“选择用户”的多选项中选择不同的显示条件,在“查询范围”中输入具体的参数,这样可以更快更准确地显示出要查看的用户信息。

2. 检查状态用文字或图标表示用户的6种状态是否正常,这6种状态包括注册、电池电压、交流电、通讯、撤布防和保险丝的状态。

每隔一段时间,系统就自动检测一遍这6种状态,并在受理台上显示最近一次的检测结果。

绿点表示正常,红点表示故障。

在界面左侧选择一个用户或在界面右侧点一下代表用户的方块,界面下方就会用文字说明该用户的各个状态。

3. 登录换班时,上岗的操作员应先登录,输入自己的名称,以便分清责任。

4. 退出按这个按钮后,输入操作员名称和口令后就可关闭接处警界面。

5. 用户状态用绿点和红点来表示当前报警用户或是在“事件管理”表格中选中的用户的电池电压等6种状态。

(具体内容同 2.检查状态)6. 最后事件显示整个报警中心最近一次接收到的事件类别。

(三) 界面右侧部分1. 事件查询显示所有发生过的事件(具体内容同界面中间部分的“事件管理”)。

如果要查看特定事件,可按“查询”按钮打开名为“设置查询条件”的界面。

根据不同内容设定好后,就会在原先的界面中显示所有符合条件的事件。

2. 系统事件显示系统发生过的所有事件,以供系统维护人员进行分析、查找故障和维护系统。

3. 通讯状态用绿点或红点显示各串口的通信状态。

绿点表示有数据从该串口发送或接收。

4. 转发设备包括网络和语音卡两项,用绿点或红点表示,便于查找故障。

(四) 菜单1. 测试用来检查报警中心是否正常工作。

系统通过动态链接库向各个受理台发送各种报警信号,通过接收情况判断各受理台的工作状态,便于发现问题,维持系统的正常工作。

2. 设备状态为系统维护人员设计的,显示系统发生的事件、控制器发生的事件、设备是否正常,以及用户是否在线,以便维护人员查找故障,使系统恢复正常工作。

3. 修改口令用于修改登录或退出时的操作员名称和口令。

4. 系统用于统计、显示未按时自检测、未及时处理异常情况、未按时撤布防的用户。

对于这样的用户,操作员应及时通知并督促用户检查控制器工作是否正常,或按时撤布防。

二、维护终端1. 用户编辑可浏览已有的用户信息(除“控制箱代码”一项外,其它内容同接处警界面中的用户数据),也可增加、删除、修改用户信息。

还可根据用户情况,设定撤布防时间表,以便日后依据此表检查用户的撤布防情况,发现问题及时解决,排除隐患。

2. 系统设备表用来区分设备和不同受理台,查看受理台上有哪些设备。

可对记录进行修改、删除、增加和保存。

3. 标准库上述“用户编辑”中的一些可选项,可在这里进行添加、删除、修改,包括派出所的信息、所属行业、探头类型、探头型号和防区类型。

4. 标准控制器添加、删除、修改控制器名称,以及控制器的代码、防区号、描述、事件和操作员。

5. 误报记录列出所有转发成功的报警事件,根据事件处理结果在“是否误报”一栏中确定每个事件的性质(是真实还是误报),然后设定统计范围(统计某一用户或某一时间段),系统就可自动按统计范围,统计出误报率。

5. 系统设置例如:所使用的接警设备、地图以及防区图存放路径等的设置6. 报警器远程操作界面报警中心运行环境电源:交流电220v±10%,需要在线式的UPS以保证短时间停电时本系统能正常稳定运行。
