网络综合布线知识汇总培训资料

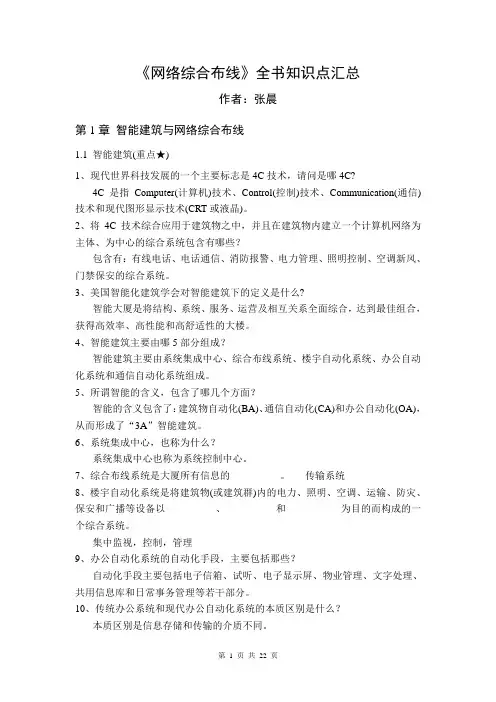

网络综合布线知识汇总
1、现代世界科技发展的一个主要标志是4C技术，即Computer （计算机）技术、Control（控制）技术、Communication（通信）技术和现代图形显示技术（CRT或液晶）。
2、智能建筑是多学科跨行业的系统技术与工程，它是现代高新技术的结晶，是建筑艺术与信息技术相结合的产物。
3、智能建筑主要由系统集成中心、综合布线系统、楼宇自动化系统、办公自动化系统和通信自动化系统 5 个部分组成。
4、3A 智能建筑：建筑物自动化（BuildingAutomation ，BA）、通信自动化（CommunicationAutomation，CA、办公自动化（OfficeAutomation ，OA。
5 、5A ：提出防火自动化（FireAutomation ，FA）、实现管理自动化（Mai ntenan ceAutomatio n , MA、建筑物自动化（Buildi ngAutomatio n , BA、通信自动化（CommunicationAutomation , CA、办公自动化（OfficeAutomation , OA。
6、综合布线的特点：兼容性、开放性、灵活性、可靠性、先进性和经济性。
7、综合布线系统的拓扑结构一般采用分层星型结构。
8、6 个子系统：工作区子系统、配线（水平、子系统、干线（垂直、子系统、设备间子系统、管理区子系统、建筑群子系统。
9、双绞线可分为非屏蔽双绞线（UTP和屏蔽双绞线（STP
10、屏蔽双绞线电缆（STP又分为STP和STP-A两种
11、双绞线的最大传输距离为100 m。如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装 4 个中继器。如安装 4 个中继器连接 5 个网段，则最大传输距离可达500m。
12、EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
标准568A：
绿白—1，绿—2，橙白—3，蓝—4，蓝白—5，橙—6，棕白—7，棕—8
标准568B：
橙白—1，橙—2，绿白—3，蓝—4，蓝白—5，绿—6，棕白—7，棕—8
13、5类双绞线（CAT5 :该类电缆增加了绕线密度，线缆最高频率带宽为100MHz 6 类双绞线（CAT6：性能超过CAT5e缆线频率带宽为250MHz以上,通常可达600MHz
14、非屏蔽双绞线电缆的优点如下:
（ 1 ）无屏蔽外套，直径小，节省所占用的空间。
（2）质量小、易弯曲、易安装。
（3）将串扰减至最小或加以消除。
（4）具有阻燃性。
（5）具有独特性和灵活性，适用于结构化综合布线。
15、近端串扰（NearEndCrossTalk,NEXT）,远端串音衰减（FarendCrosstalk,FEXT）
16、同轴电缆是由一根空心的外圆导体及其所包围的单根内导线所组成的。
17、同轴电缆可分为两种基本类型：基带同轴电缆和宽带同轴电缆
18、粗缆网络结构的主要技术参数如下：最大干线段长度为500m最大网络干线电缆长度为2500m每条干线支持的最大节点数为100,收发器之间最小距离为2.5m。
19、光钎，即光导纤维，是一种传输光束的细而柔韧的介质，由一捆光纤组成线缆即光缆。
20、光纤有单模光纤和双模光纤。
21、光缆有一下几个优势和特点：
（ 1 ）传输率高。
（2）具有较宽的传输带宽。
（3）防电磁辐射性能好。
（4）光缆在工程安装时有一定技术含量，需要专用工具和一定的安装技术。
（5）信号衰减小。
22、单模光纤和多模光纤的不同在于：
（1）单模光纤比多模光纤传输的信号更远、更快，但是成本也相对高。
（2）单模光纤也比多模光纤更细。
23、单模光纤与多模光纤特性比较：
（1）单模光纤用于高速度、长距离；多模光纤用于低速度，短距离。
（2）单模光纤成本高；多模光纤成本低。
（3）单模光纤是窄芯线，需要激光源；多模光纤是宽芯线，聚光好。
（4）单模光纤耗散极小，高效；多模光纤耗散大，低效。
24、根据折射率分布，光纤可分为跳变式光纤和渐变式光纤。
25、光纤通信主要特点：
（1）传输频带宽、通信容量大，短距离时可达到每秒几吉比特的传输速率。
（2）线路损耗低、传输距离远。
（3）抗干扰能力强，应用范围广。
（4）光纤线径细、质量小。
（5）抗化学腐蚀能力强。
（6）光纤制造资源丰富。
26、计算机无线通信传输手段主要采用无线电波（无线电短波、射频、微波）和光波（激光、红外线）。
27、目前进行综合布线系统的设计时，应遵循如下设计原则：
（1）尽可能将综合布线系统纳入到建筑物整体规划、设计和建设之中。
（2）综合考虑用户需求、建筑物功能、当地技术和经济的发展水平等因素。
（3）长远规划思想，保持一定的先进性。
（4）扩展性。
（5）标准化。
（6）灵活的管理方式。
（7）经济性
28、综合布线设计等级分为基本型、增强型和综合型。
29、基本型综合布线大多数能支持语音/ 数据服务，其特点如下：
（1）是一种富有价格竞争力的综合布线方案，能支持所有语音和数据的应用。
（2）应用于语音、语音/ 数据或低速数据。
（3）便于技术人员管理。
（4）采用半导体放电管式过压保护和能自动恢复的过流保护。
30、增强型综合布线不仅具有增强功能，而且还有发展余地。其特点如下：
（1）每个工作区有两个信息插座，灵活方便。
（2）任何一个信息插座都要提供语音和数据应用。
（3）可统一色标，按需要可利用配线架或插座面板进行管理。
（4）是一个能为多个应用设备创造部门环境服务的经济有效的综合布线方案。
（5）采用半导体放电管式过压保护和能够自动恢复的过流保护。
31、综合型综合布线中印入光缆，可适用于规模较大的智能建筑，其余特点与基本型或增强型相同。
32、设计一个合理的综合布线系统一般有7 个步骤：
（1）分析用户需求。
（2）获取建筑物平面图。
（3）系统结构设计。
（4）布线路由设计。
（5）技术方案论证。
（6）绘制综合布线施工图。
（7）编制综合布线用料清单。
33、每个楼层用线量（C）的计算公式如下：C=[0.55（L+S）+6]*n
C:每个楼层的用线量
L:服务区域内信息插座至配线间的最远距离
S:服务区域内信息插座至插座间的最近距离
n每层楼的信息插座（10）的数量
6 为端对容差（主要考虑到施工时线缆的损耗、线缆布设长度误差等因素）。
整座楼的用线量：W=MC（为楼层）
电缆订购箱数=W/305箱（按整数计）
34、采用6 类双绞电缆时，对传输速率超过1000Mbit/s 的应用系统，布线距离不宜
超过90m采用5类双绞电缆和相关连接构成的通道，信息传输速率为100Mbit/s，传输距离为100m这种通道传输吉比特以太网（1000Base-T）信息，采用先进的硅处理和信息处理技术，传输距离也能达到100m。
35、管理子系统中干线配线管理宜采用双点管理双交接，楼层配线管理宜采用单点管
理。
36、管理间一般有以下设备: （1）机柜（2）交换机（3）信息点集线面板（4）语音点S110集线面板（5）交换机整压电源线
37、配线架有12 口、24 口、48 口等
38、110型交连硬件基本部件是配线架、连接块、跳线和标签。
39、110型配线架有25 对、50对、100对、300对多种规格。
40、5 对连接块为蓝、橙、绿、棕、灰。25对的110 配线架基座上安装时，应选择5 个4 对连接块和1 个5 对连接块，从左到右完成白区、红区、黑区、黄区和紫区的安装。
41、接地干线是由总接地母线引出的，连接所有接地母线的接地导体。
42、从目前智能小区发展情况看，可分为以下3 种：
( 1)住宅型智能小区( 2)商住型智能小区( 3)校园智能园区
43、根据智能化程度将智能小区分为3 种类型，分别是一星级，二星级和三星级。
44、用户需求分析的基本要求：
( 1)确定工作区数量和性质( 2)近期需求与长远发展兼顾( 3)征求多方意见
45、绘图软件简介：(1) AutoCAD (2) MicrosoftVisio
46、线槽有金属线槽和PVC塑料线槽
47、桥架组成：( 1 )槽式桥架( 2)托盘式桥架( 3)梯级式桥架( 4)支架
48、根据外形将机柜分为立式机柜、挂墙式机柜和开放式机柜。
49、根据应用，可将机柜分为布线机柜(网络型机柜) 、服务器型机柜外、控制台型机柜、自调整组合机柜及用户自行定制的机柜等。
50、面板一般为平面插口型，也有设计为斜口型的。
51 、扎带分尼龙扎带与金属扎带。
52、常用的双绞线端接工具主要有以下几种：
( 1 )剥线钳( 2)压线工具( 3) 110 打线工具( 4)手掌保护器
53、综合布线工程施工应把握以下原则：
( 1 )新建或扩建的建筑物的综合布线工程的安装施工，必须严格按照GB50312-2007
(综合布线系统工程验收规范)中的有关规定进行。对就建筑物改造的综合布线系统工程的安装施工，也应以GB50312-2007为依据。
（2）不同规模的综合布线工程，既有建筑物内的布线系统，又有建筑群间的布线系统。（3）综合布线工程中所用的缆线、部件应符合国家通信行业标准YD/T926/1-3（2001）《大楼通信综合布线系统第1-3 部分》等规范或设计文件的规定，工程中不得使用未经鉴定合格的器材与设备。
（4）综合布线系统是工程，必须针对工程的特点，制定规范的组织机构，以保障施工顺利进行。
（5）必须加强施工质量管理。
（6）施工过程中，要按照统一的管理标识，对线缆、配线架、信息插座等进行标记。54、信息插座有地面型、墙面型和桌面型3 种，地面型和墙面型的需要安装底座，信息插座底座安装的基本要求是平稳。
55、双绞线施工的基本要求如下：
（1）布线电缆应有冗余。
（2）电缆转弯时弯曲半径应符合下列规定：
a. 非屏蔽4对双绞线缆的弯曲半径应至少为电缆外径的4倍，在施工过程中应至少
为8 倍。
b. 屏蔽双绞线电缆的弯曲半径应至少为电缆外径的6-10倍。
c. 主干双绞线电缆的弯曲半径应至少为电缆外径的10倍。
（3）拉绳缆的速度从理论上讲，线的直径愈小，则拉的速度愈快。
