matlab中绘图用的函数,语言
matlab中quiver函数用法
matlab中quiver函数用法quiver函数是MATLAB中的一个绘图函数，用于绘制矢量场图。
它主要用于可视化二维或三维中的向量或速度场。
在绘制时，quiver函数将在指定的位置绘制指定大小和方向的箭头。
quiver函数的常用语法如下：quiver(x, y, u, v)其中x和y是包含箭头位置的向量，u和v是包含箭头方向与大小的向量。
它们的长度必须相等，以确保每个箭头都有对应的位置和方向。
下面是关于quiver函数的详细用法说明：1.绘制二维矢量场：quiver函数可以绘制二维平面中的矢量场。
通过提供位置向量和方向向量，可以绘制箭头表示矢量的大小和方向。
以下是一个示例：x=1:10;y=1:10;u = rand(1,10);v = rand(1,10);quiver(x, y, u, v);在此示例中，指定了箭头位置向量x和y，以及方向向量u和v。
箭头的位置通过x和y定义，方向和大小通过u和v定义。
箭头的大小和方向将根据输入向量的值进行缩放。
2.绘制三维矢量场：quiver函数也可以绘制三维空间中的矢量场。
以下是一个示例：x=1:10;y=1:10;z=1:10;u = rand(1,10);v = rand(1,10);w = rand(1,10);quiver3(x, y, z, u, v, w);在此示例中，指定了箭头位置向量x、y和z，以及方向向量u、v和w。
箭头的位置通过x、y和z定义，方向和大小通过u、v和w定义。
箭头的大小和方向将根据输入向量的值进行缩放。
3.控制箭头颜色和长度：quiver函数还可以通过设置属性和值来控制箭头的颜色和长度。
以下是一些常用的属性：- 'Color'：设置箭头的颜色，可以使用预定义的颜色名称（如'red'、'blue'等）或RGB值。
- 'LineWidth'：设置箭头的线宽。
- 'MaxHeadSize'：设置箭头头部的最大尺寸，以相对于箭头长度的比例来定义。
matlab中plot绘制函数
matlab中plot绘制函数Matlab中的plot函数是一种强大的绘图工具，可以用于绘制各种类型的图形，如折线图、散点图、柱状图等。
它不仅可以用于数据可视化，还可以用于函数的可视化展示。
在Matlab中，使用plot函数绘制函数图形非常简单。
首先，我们需要定义一个自变量的范围，然后计算出对应的因变量的值，最后使用plot函数将这些点连接起来。
例如，我们想要绘制一个简单的函数y = x^2，其中x的范围是-10到10。
我们可以按照以下步骤进行绘制：1. 定义自变量x的范围：x = -10:0.1:10;这里的-10表示起始值，0.1表示步长，10表示结束值。
这样定义的x将包含从-10到10的所有数，步长为0.1。
2. 计算因变量y的值：y = x.^2;这里的.^表示对x中的每个元素进行平方运算。
3. 使用plot函数绘制函数图形：plot(x, y);这里的x是自变量的值，y是因变量的值。
plot函数会将这些点连接起来，形成一条折线。
运行以上代码，我们就可以得到一个y = x^2的函数图形。
如果我们想要添加标题、坐标轴标签等，可以使用Matlab提供的其他函数来实现。
除了绘制简单的函数图形，plot函数还可以用于绘制多个函数图形、添加图例、设置线条样式等。
例如，我们可以同时绘制y = x和y = x^2两个函数的图形，并添加图例：1. 定义自变量x的范围：x = -10:0.1:10;2. 计算因变量y1和y2的值：y1 = x;y2 = x.^2;3. 使用plot函数绘制函数图形：plot(x, y1, 'r-', x, y2, 'b--');这里的'r-'表示红色实线，'b--'表示蓝色虚线。
plot函数会将这些点连接起来，形成两条折线。
4. 添加图例：legend('y = x', 'y = x^2');这里的'y = x'和'y = x^2'分别对应两条折线的标签。
matlab中subplot的用法和作用
1. 介绍matlab的subplot函数在matlab中，subplot函数是用来在同一个图像窗口中创建多个子图形，这样可以方便地在一个图像窗口中同时显示多个图形，比较它们之间的差异或关联性。
2. 如何使用subplot函数- subplot函数的基本语法如下：subplot(m,n,p)其中，m表示创建的图像窗口在垂直方向上的分割数，n表示创建的图像窗口在水平方向上的分割数，p表示当前要绘制的子图的位置。
以一个简单的例子来说明，假设我们想在一个图像窗口中创建2行2列的分割，并显示在每个分割中绘制不同的图形，那么可以按照以下方式使用subplot函数：subplot(2,2,1)plot(x1, y1)subplot(2,2,2)plot(x2, y2)subplot(2,2,3)plot(x3, y3)subplot(2,2,4)plot(x4, y4)3. subplot的作用- 在同一个图像窗口中方便比较不同图形之间的关系和差异- 节约图像窗口的空间，便于观察和分析多个图形- 方便地将多个相关图形显示在同一个图像窗口中，便于进行综合分析4. subplot函数的注意事项- 在使用subplot函数时，需注意所创建的子图的位置编号不能重复，否则会导致图形显示不正确。
- 在切换到不同子图进行绘图时，需要使用subplot函数将当前绘图位置移到目标子图位置，否则会导致图形重叠显示。
- 在使用subplot函数时，需要先调用figure创建图像窗口，然后再调用subplot函数创建子图。
5. 案例分析- 以一个实际的案例来说明subplot函数的应用。
假设我们有一组数据，分别表示不同城市的气温变化情况，我们希望将这些城市的气温变化曲线显示在同一个图像窗口中，便于比较各个城市的气温变化情况。
我们可以按照以下步骤来实现：- 调用figure函数创建图像窗口- 使用subplot函数创建子图，将各个城市的气温变化曲线显示在不同的子图中6. 总结- subplot函数是matlab中用来创建多个子图形显示在同一个图像窗口中的函数，它在数据分析和可视化过程中起到了很大的作用。

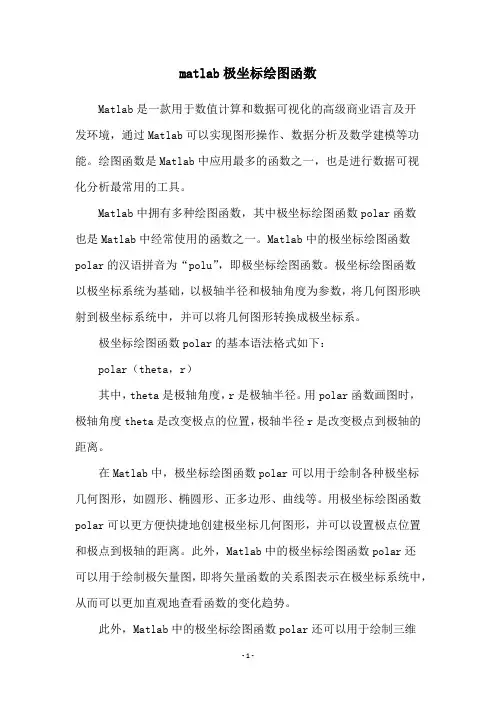

matlab极坐标绘图函数
matlab极坐标绘图函数Matlab是一款用于数值计算和数据可视化的高级商业语言及开发环境，通过Matlab可以实现图形操作、数据分析及数学建模等功能。
绘图函数是Matlab中应用最多的函数之一，也是进行数据可视化分析最常用的工具。
Matlab中拥有多种绘图函数，其中极坐标绘图函数polar函数也是Matlab中经常使用的函数之一。
Matlab中的极坐标绘图函数polar的汉语拼音为“polu”，即极坐标绘图函数。
极坐标绘图函数以极坐标系统为基础，以极轴半径和极轴角度为参数，将几何图形映射到极坐标系统中，并可以将几何图形转换成极坐标系。
极坐标绘图函数polar的基本语法格式如下：polar（theta，r）其中，theta是极轴角度，r是极轴半径。
用polar函数画图时，极轴角度theta是改变极点的位置，极轴半径r是改变极点到极轴的距离。
在Matlab中，极坐标绘图函数polar可以用于绘制各种极坐标几何图形，如圆形、椭圆形、正多边形、曲线等。
用极坐标绘图函数polar可以更方便快捷地创建极坐标几何图形，并可以设置极点位置和极点到极轴的距离。
此外，Matlab中的极坐标绘图函数polar还可以用于绘制极矢量图，即将矢量函数的关系图表示在极坐标系统中，从而可以更加直观地查看函数的变化趋势。
此外，Matlab中的极坐标绘图函数polar还可以用于绘制三维极坐标图形。
通过调用绘图函数，可以在三维极坐标系统中绘制各种三维几何图形，如圆柱体、椎体、棱柱等，使用起来更加方便。
总之，Matlab中的极坐标绘图函数polar可以用于绘制各类极坐标几何图形，也可以用于绘制极矢量图和三维极坐标图形，可以说是Matlab中重要的绘图函数之一，为Matlab中的数据可视化分析提供了强大的支持。
使用matlab绘制三维图形的方法
使用matlab绘制三维图形的方法要使用MATLAB绘制三维图形，首先需要了解MATLAB中的三维绘图函数和绘图选项。
下面将介绍一些常用的绘制三维图形的方法。
1.绘制基本的三维图形要绘制基本的三维图形，可以使用以下函数：- plot3(函数：用于在三维坐标系中绘制线条。
- scatter3(函数：用于在三维坐标系中绘制散点图。
- surf(函数：用于绘制三维曲面图。
- mesh(函数：用于绘制三维网格图。
- bar3(函数：用于绘制三维条形图。
- contour3(函数：用于绘制三维等高线图。
例如，下面的代码演示了如何使用plot3(函数绘制一个三维线条图：```x = linspace(0, 2*pi, 100);y = sin(x);z = cos(x);plot3(x, y, z, 'LineWidth', 2);xlabel('X');ylabel('Y');zlabel('Z');title('3D Line Plot');```2.添加颜色和纹理在绘制三维图形时，可以使用颜色和纹理来增加图形的信息。
MATLAB 提供了一系列函数来处理颜色和纹理，如：- colormap(函数：用于设置颜色映射。
- caxis(函数：用于设置坐标轴范围。
- shading(函数：用于设置颜色插值方法。
- texturemap(函数：用于设置纹理映射方法。
例如，下面的代码展示了如何使用纹理映射来绘制一个球体：```[X, Y, Z] = sphere(50);C = colormap('jet');surface(X, Y, Z, 'FaceColor', 'texturemap', 'CData', C);axis equal;```3.绘制多个数据集要在同一张图中绘制多个数据集，可以使用hold on和hold off命令。
matlab中plot3函数的用法
MATLAB是一种强大的科学计算软件，它提供了丰富的绘图函数，其中包括plot3函数，该函数能够绘制三维曲线图。
在本文中，我们将详细介绍plot3函数的用法，包括参数的设置和实际应用。
1. plot3函数的基本用法plot3函数是MATLAB中用于绘制三维曲线图的函数，其基本语法为：plot3(X,Y,Z)其中，X、Y和Z分别是包含曲线上点的x、y和z坐标的向量。
当调用plot3函数时，MATLAB会将这些点连成曲线，并绘制在三维坐标系中。
2. 参数设置plot3函数可以接受多达四个输入参数，使用不同的参数可以实现不同的效果。
常用的参数包括线型、线宽和颜色等。
以下是plot3函数中常用的参数设置方法：- 指定线型：plot3(X,Y,Z,'LineStyle')，其中LineStyle可以是实线（'-'）、虚线（'--'）、点线（':')等。
- 指定线宽：plot3(X,Y,Z,'LineWidth',width)，其中width为线的宽度。
- 指定颜色：plot3(X,Y,Z,'Color',color)，其中color可以是预定义的颜色（'r'表示红色）或RGB值。
3. 点和线的样式设置除了基本的参数设置外，plot3函数还可以根据需要设置点和线的样式。
可以使用plot3(X,Y,Z,'o')来绘制原点，使用plot3(X,Y,Z,'*')来绘制星号等。
这些样式设置可以使曲线图更加美观和易于理解。
4. 多个曲线的绘制在实际应用中，可能需要在同一张图中绘制多条曲线，这时可以多次调用plot3函数来实现。
例如：plot3(X1,Y1,Z1)hold onplot3(X2,Y2,Z2)hold off这样就可以在同一张图中绘制出两条曲线。
需要注意的是，为了在同一张图中绘制多条曲线，需要使用hold on和hold off命令来控制绘图区的保持和释放。
MATLAB绘图总结
一、二维数据曲线图1、MATLAB 最常用的画二维图形的命令是plot, plor 函数的基本调用格式为：plot(x.y)其 中x 和y 为长度相同的向豈，分别用于存储x 坐标和y 坐标数据。
例 1:在［0,2 7T ］画 Sill(.v) 0生成的图形如下图1所示：图1说明：(1) plot 函数的输入参数是矩阵形式时A 、 当x 是向量，y 是有一维与x 同维的矩阵时，则绘制出多根不同颜色的曲线。
曲线 条数等于y 矩阵的另一维数，x 被作为这些曲线共同的横坐标。
B 、 当x,y 是同维矩阵时.则以x,y 对应列元素为横、纵坐标分别绘制曲线，曲线条数 等于矩阵的列数。
C 、对只包含一个输入参数的plot 函数，当输入参数是实矩阵时，则按列绘制每列元素 值相对其卜.标的曲线，曲线条数等于输入参数矩阵的列数：当输入参数是复数矩阵时，则按 列分别以元素实部和虚部为横、纵坐标绘制多条曲线。
(2) 含多个输入参数的plot 函数 调用格式为：plot(xl,yl.x2,y2,"--.xn.yn)A, 当输入参数都为向量时，xl 和yl, x2和y2, xn 和yn 分别组成一组向量对，每一 组向量对的长度可以不同。
每一向量对可以绘制出一条曲线，这样可以在同一坐标内绘制岀 多条曲线。
B.当输入参数有矩阵形式时，配对的x_y 按对应列兀素为横、纵坐标分别绘制曲线，曲线 条数等于矩阵的列数。
例2：如卜所示的程序：x 1 =liuspace(0,2 *pi,l 00);x2=luispace(0.3 *pi,l 00);x3=linspace(0.4*pi,100);yl=sin(xl); y2=l+sin(x2);y3=2+sin(x3);x=[xl;x2;x3]';0.80.60.40.2-0.2-0.4-0.6-0.8y=[yl;y2;y3「plot(x,y,xl,yl-l) 其图形如图2所示:图2(3)plot函数最简单的调用格式是只包含一个输入参数：plot(x),在这种情况卜，当x是实向量时，以该向量元素的下标为横坐标，元素值为纵坐标画出一•条连续曲线，这实际上是绘制折线图。
stem函数的用法matlab
stem函数的用法matlabMATLAB是一种广泛使用的计算机编程环境，用于数学、科学和工程等领域。
在MATLAB中，有许多内置函数可以用于解决各种数学和科学问题。
其中一个常用函数是stem函数，可以作为一个常规的绘图工具。
Stem函数的基本语法如下：stem(y)stem(x,y)stem(___,linespec)stem(___,Name,Value)其中，y代表需要绘制的数据集合，而x是可选的用于指定y的数据点的水平位置（默认情况下，x=[1:length(y)]）。
linespec是一个用于指定折线图样式的字符向量或字符串（例如：'r'表示红色，'--'表示虚线）。
下面是一个使用stem函数进行简单绘图的示例：y = [ 1 3 2 4 3 5 ];stem(y)绘图结果是在y轴上画出了每个数据点的高度值，并在每个点上绘制了一个小的垂直线条。
在此基础上，我们可以更深入地了解stem函数，包括如何使用属性和名称-值对来自定义图形。
1.使用属性属性是用于控制函数外观和行为的值。
以下是可能会用到的三种属性：MarkerSize：指定垂直线条的长度（默认值为6点）。
Color：指定拆线图/标记颜色的颜色。
MarkerFaceColor：指定垂直线条的颜色。
例如：y = [ 1 3 2 4 3 5 ];stem(y,'MarkerSize',5)stem(y,'Color','r','MarkerFaceColor','k')2.使用名称-值对stem函数还支持使用名称-值对来自定义图形属性。
一些可能会用到的属性包括：'BaseValue'规定y轴标题或虚拟基准线属性值（默认为0）；'Marker'定义拆线图上使用的标记符号（例如'.'或'o'）；'LineStyle'定义拆线图的线型（例如'--'或':'）；例如：y = [ 1 3 2 4 3 5 ];stem(y,'Color','r','MarkerFaceColor','k','BaseValue',2) stem(y,'Marker','.','LineStyle',':')stem(y,'LineStyle',':','MarkerSize',5)总的来说，stem函数是MATLAB中的一个强大和有用的工具，可以帮助用户快速绘制出复杂的图形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四讲绘图功能作为一个功能强大的工具软件，Matlab 具有很强的图形处理功能，提供了大量的二维、三维图形函数。
由于系统采用面向对象的技术和丰富的矩阵运算，所以在图形处理方面即常方便又高效。
4.1 二维图形一、plot函数函数格式：plot(x,y)其中x和y为坐标向量函数功能：以向量x、y为轴，绘制曲线。
【例1】在区间0≤X≤2 内，绘制正弦曲线Y=SIN（X），其程序为：x=0:pi/100:2*pi;y=sin(x);plot(x,y)一、plot函数【例2】同时绘制正、余弦两条曲线Y1=SIN（X）和Y2=COS（X），其程序为：x=0:pi/100:2*pi;y1=sin(x);y2=cos(x);plot(x,y1,x,y2)plot函数还可以为plot(x,y1,x,y2，x,y3，…)形式，其功能是以公共向量x为X轴，分别以y1，y2，y3，…为Y轴，在同一幅图内绘制出多条曲线。
一、plot函数（一）线型与颜色格式：plot(x,y1,’cs’,...)其中c表示颜色，s表示线型。
【例3】用不同线型和颜色重新绘制例4.2图形，其程序为：x=0:pi/100:2*pi;y1=sin(x);y2=cos(x);plot(x,y1,'go',x,y2,'b-.')其中参数'go'和'b-.'表示图形的颜色和线型。
g表示绿色，o表示图形线型为圆圈；b表示蓝色，-.表示图形线型为点划线。
一、plot函数（二）图形标记在绘制图形的同时，可以对图形加上一些说明，如图形名称、图形某一部分的含义、坐标说明等，将这些操作称为添加图形标记。
title(‘加图形标题');xlabel('加X轴标记');ylabel('加Y轴标记');text(X,Y,'添加文本');一、plot函数（三）设定坐标轴用户若对坐标系统不满意，可利用axis命令对其重新设定。
axis([xmin xmax ymin ymax])设定最大和最小值axis（’auto’）将坐标系统返回到自动缺省状态axis（’square’）将当前图形设置为方形axis（’equal’）两个坐标因子设成相等axis（’off’）关闭坐标系统axis（’on’）显示坐标系统一、plot函数【例4】在坐标范围0≤X≤2π,-2≤Y≤2内重新绘制正弦曲线，其程序为：x=linspace(0,2*pi,60);生成含有60个数据元素的向量Xy=sin(x);plot(x,y);axis([02*pi-22]);设定坐标轴范围一、plot函数（四）加图例给图形加图例命令为legend。
该命令把图例放置在图形空白处，用户还可以通过鼠标移动图例，将其放到希望的位置。
格式:legend('图例说明','图例说明');【例5】为正弦、余弦曲线增加图例，其程序为：x=0:pi/100:2*pi;y1=sin(x);y2=cos(x);plot(x,y1,x,y2,'--');legend('sin(x)','cos(x)');二、subplot函数（一）subplot（m,n,p）该命令将当前图形窗口分成m×n个绘图区，即每行n个，共m行，区号按行优先编号，且选定第p个区为当前活动区。
【例6】在一个图形窗口中同时绘制正弦、余弦、正切、余切曲线，程序为：x=linspace(0,2*pi,60);y=sin(x);z=cos(x);t=sin(x)./(cos(x)+eps);eps为系统内部常数ct=cos(x)./(sin(x)+eps);subplot(2,2,1);分成2×2区域且指定1号为活动区plot(x,y);title('sin(x)');axis([02*pi-11]);subplot(2,2,2);plot(x,z);title('cos(x)');axis ([0 2*pi -1 1]); subplot(2,2,3);plot(x,t);title('tangent(x)'); axis ([0 2*pi -40 40]); subplot(2,2,4);plot(x,ct);title('cotangent(x)'); axis ([0 2*pi -40 40]);二、subplot函数二、subplot函数（二）多图形窗口需要建立多个图形窗口，绘制并保持每一个窗口的图形，可以使用figure命令。
每执行一次figure命令，就创建一个新的图形窗口，该窗口自动为活动窗口，若需要还可以返回该窗口的识别号码，称该号码为句柄。
句柄显示在图形窗口的标题栏中，即图形窗口标题。
用户可通过句柄激活或关闭某图形窗口，而axis、xlabel、title等许多命令也只对活动窗口有效。
重新绘制上例4个图形，程序变动后如下：x=linspace(0,2*pi,60);y=sin(x);z=cos(x);t=sin(x)./(cos(x)+eps);ct=cos(x)./(sin(x)+eps);H1=figure;创建新窗口并返回句柄到变量H1plot(x,y);绘制图形并设置有关属性title('sin(x)');axis([02*pi-11]);H2=figure;创建第二个窗口并返回句柄到变量H2 plot(x,z);绘制图形并设置有关属性title('cos(x)');axis ([0 2*pi -1 1]); H3=figure;同上plot(x,t);title('tangent(x)'); axis ([0 2*pi -40 40]); H4=figure;同上plot(x,ct);title('cotangent(x)'); axis ([0 2*pi -40 40]);二、subplot函数二、subplot函数（三）hold命令若在已存在图形窗口中用plot命令继续添加新的图形内容，可使用图形保持命令hold。
发出命令hold on后，再执行plot命令，在保持原有图形或曲线的基础上，添加新绘制的图形。
二、subplot函数阅读如下程序：x=linspace(0,2*pi,60);y=sin(x);z=cos(x);plot(x,y,'b');绘制正弦曲线hold on;设置图形保持状态plot(x,z,'g');保持正弦曲线同时绘制余弦曲线axis([02*pi-11]);legend('cos','sin');hold off关闭图形保持三、函数f(x)曲线fplot函数则可自适应地对函数进行采样，能更好地反应函数的变化规律。
fplot函数格式：fplot(fname，lims，tol)其中fname为函数名，以字符串形式出现，lims为变量取值范围，tol为相对允许误差，其其系统默认值为2e-3。
例：fplot(‘sin（x）’,[0 2*pi],’-+’)fplot(‘[sin(x),cos(x)]’,[02*pi],1e-3,’·’)同时绘制正弦、余弦曲线三、函数f(x)曲线为绘制f(x)=cos(tan(πx))曲线，可先建立函数文件fct.m，其内容为：function y=fct(x)y=cos(tan(pi*x));用fplot函数调用fct.m函数，其命令为：fplot(‘fct’,[01],1e-4)4.2 特殊坐标图形一、对数坐标图形（一）loglog(x,y) 双对数坐标【例7】绘制y=|1000sin(4x)|+1的双对数坐标图。
程序为：x=[0:0.1:2*pi]；y=abs(1000*sin(4*x))+1；loglog(x,y);双对数坐标绘图命令（二）单对数坐标以X轴为对数重新绘制上述曲线，程序为：x=[0:0.01:2*pi]y=abs(1000*sin(4*x))+1semilogx(x,y);单对数X轴绘图命令同样，可以以Y轴为对数重新绘制上述曲线，程序为：x=[0:0.01:2*pi]y=abs(1000*sin(4*x))+1semilogy(x,y);单对数Y轴绘图命令二、极坐标图函数polar(theta,rho)用来绘制极坐标图，theta为极坐标角度，rho为极坐标半径【例8】绘制sin(2*θ)*cos(2*θ)的极坐标图，程序为：theta=[0:0.01:2*pi];rho=sin(2*theta).*cos(2*theta);polar(theta,rho);绘制极坐标图命令title('polar plot');4.3 其它图形函数除plot等基本绘图命令外，Matlab系统提供了许多其它特殊绘图函数，这里举一些代表性例子，更详细的信息用户可随时查阅在线帮助，其对应的M-file文件存放在系统\matlab\toolbox\matlab目录下。
4.3 其它图形函数一、阶梯图形函数stairs(x,y)可以绘制阶梯图形，如下列程序段：x=[-2.5:0.25:2.5];y=exp(-x.*x);stairs(x,y); 绘制阶梯图形命令title('stairs plot');4.3 其它图形函数二、条形图形函数bar(x,y)可以绘制条形图形，如下列程序段将绘制条形图形x=[-2.5:0.25:2.5];y=exp(-x.*x);bar(x,y); 绘制条形图命令4.3 其它图形函数三、填充图形fill(x,y,’c’)函数用来绘制并填充二维多边图形，x和y为二维多边形顶点坐标向量。
字符’c’ 规定填充颜色，其取值前已叙述。
下述程序段绘制一正方形并以黄色填充：4.3 其它图形函数x=[0 1 1 0 0]; 正方形顶点坐标向量y=[0 0 1 1 0];fill(x,y,'y');绘制并以黄色填充正方形图再如：x=[0:0.025:2*pi];y=sin(3*x);fill(x,y,[0.5 0.3 0.4]); 颜色向量Matlab系统可用向量表示颜色，通常称其为颜色向量。
基本颜色向量用[r g b]表示，即RGB颜色组合；以RGB为基本色，通过r,g,b在0~1范围内的不同取值可以组合出各种颜色。
4.4 三维图形一、plot3函数最基本的三维图形函数为plot3，它是将二维函数plot的有关功能扩展到三维空间，用来绘制三维图形。
