弹簧的常识
弹簧常识——精选推荐
弹簧常识弹簧常识⼀、弹簧1.什么是弹簧？弹簧是利⽤材料的弹性和结构特点，通过变形和储存能量的⼀种机械零件。
2.弹簧的分类⼀般分为三⼤类：螺旋弹簧（包括压簧、拉簧、扭簧）涡旋弹簧卡簧、蛇形弹簧、⽚簧前、后减震弹簧离合器弹簧、⽓门弹簧3弹簧的术语⼯作负荷：弹簧⼯作过程中承受的⼒或扭矩极限负荷：对应于弹簧材料屈服极限的负荷⼯作极限负荷：弹簧⼯作中可能出现的最⼤的负荷压并负荷：弹簧压并时的理论负荷变形量：弹簧沿负荷作⽤⽅向产⽣的相对位移刚度：产⽣单位变形量的弹簧负荷公式（A-B）*刚度=⼒值初拉⼒：密圈螺旋拉伸弹簧在冷卷时形成的内⼒，其值为弹簧开始产⽣拉伸变形时所需加的作⽤⼒。
⾃由⾼度：弹簧⽆负荷时⾼度/长度⾃由⾓度：扭簧⽆负荷时两臂的夹⾓压并⾼度：压缩弹簧压并⾄各圈接触时理论的⾼度节距：螺旋弹簧两相邻有效圈的轴向间距中径：弹簧内径和外径的平均值旋绕⽐：螺旋弹簧中径和材料的⽐值总圈数：沿螺旋轴线两端间的螺旋圈数有效圈数：计算弹簧刚度时的圈数⽀承圈数：弹簧端部⽤于⽀承或固定的圈数总圈数=有效圈数+⽀承圈数⼆、⼯艺⽅法1、⽴定处理将热处理后的压缩弹簧压缩到⼯作极限负荷下的⾼度或压并⾼度⼀次或多次短暂压缩以达到弹簧尺⼨为主要⽬的的⼀种⼯艺⽅法。
2、强压将弹簧压缩到弹簧材料表⾯产⽣有益的与⼯作应⼒反向残余应⼒，以达到提⾼弹簧承载能⼒和稳定⼏何尺⼨的⼀种⼯艺⽅法。
3、疲劳试验考核弹簧疲劳性能的试验。
三、弹簧材料的分类：⼀般分为：碳素钢、合⾦钢、不锈钢、铜合⾦。
1 碳素钢:65Mn 72A 82B T9A 70C 80C 72B SWC.......2 合⾦钢55CrSi 9254 60SI2Mn3 不锈钢SUS301（304 302 303 321）1Cr18N9 .........4 钢合⾦磷青铜黄铜硅青铜锡青铜铍青铜5 琴钢丝：SWP SWP-B四、圈数1、总圈数=有效圈+⽀承圈数⼀般情况之下两头⽀承圈各1圈2、密圈弹簧和疏圈弹簧总圈数=有效圈数3、并紧（密）1圈=2圈五、中径：弹簧内径和外径的的平均值线径：材料钢丝原直径外径=内径+两条线径=中径+1条线径中径=外径—1条线径=内径+1条线径内径=外径—2条线径=中径—1条线径线径=（外径—内径）/2=中径—内径=外径—中径六、旋向：左旋和右旋七、热处理1碳素钢：热处理后，外径变⼩，圈数变多，长度变短2 不锈钢：热处理后，外径变⼤，圈数变少，长度变短3 合⾦钢：热处理后，外径变⼩，圈数变多，长度变短⼋、弹簧外观容易出现的问题1 压簧：开⼝、划伤、变形、凹凸头、切伤第⼆条线、压扁线、收、密圈偏多/⼩、有披锋、平整度及垂直度不良等。
弹簧力学知识点归纳总结
弹簧力学知识点归纳总结一、弹簧的基本原理弹簧是一种以弹性变形产生弹力的机械元件，其基本原理是胡克定律。
胡克定律规定，在一定温度下，弹簧的变形量正比于外力，即F=kx，其中F表示弹簧所受外力，x表示弹簧的变形量，k表示弹簧的弹性系数。
弹簧的弹性系数取决于弹簧的几何形状和材料性质，是弹簧力学分析的基本参数。
二、弹簧的分类按照形状和用途，弹簧可以分为螺旋弹簧、压缩弹簧、拉伸弹簧、扭转弹簧等。
螺旋弹簧广泛应用在机械设备中，用于承受轴向力；压缩弹簧多用于减震、支撑等场合；拉伸弹簧则主要用于拉伸应用，如弹簧秤等；扭转弹簧则主要用于扭转应用，如扭簧。
三、弹簧的应力分析在外力作用下，弹簧会产生应力，弹簧的应力分析是弹簧力学中的重要内容。
在弹簧的应力分析中，需要考虑弹簧的几何形状、外力大小和方向、弹簧的材料性质等因素。
通过应力分析可以确定弹簧的最大应力和应力分布规律，从而指导弹簧的设计和选材。
四、弹簧的应变分析弹簧的应变分析是指在外力作用下，弹簧所发生的形变。
弹簧的应变分析是弹簧力学中的关键问题，通过应变分析可以确定弹簧的形变量和形变规律。
弹簧的应变分析需要考虑弹簧的几何形状、材料性质、外力大小和方向等因素。
五、弹簧的设计原则在实际工程中，弹簧的设计是一个复杂的过程，需要综合考虑弹簧的弹性系数、强度、耐久性、工作温度等因素。
弹簧的设计原则包括：根据工作条件确定弹簧的工作方式；选择合适的弹簧材料；确定弹簧的几何形状和尺寸；考虑弹簧的安装和使用环境等。
通过合理设计，可以确保弹簧在工作中能够稳定可靠地发挥作用。
综上所述，弹簧力学是力学的一个重要分支，研究的是弹簧在外力作用下的形变和应力分布。
弹簧力学的应用广泛，涉及机械、航空航天、建筑、汽车等领域。
弹簧力学的基本知识包括弹簧的基本原理、弹簧的分类、弹簧的应力分析、弹簧的应变分析、弹簧的设计原则等内容。
通过深入学习弹簧力学，可以更好地理解和应用弹簧这一重要的机械元件。
弹簧工作原理
弹簧工作原理引言概述：弹簧是一种常见的机械元件，广泛应用于工业和日常生活中。
它们具有一种独特的弹性特性，能够储存和释放能量。
本文将详细介绍弹簧的工作原理及其在不同领域的应用。
一、弹簧的基本概念和分类1.1 弹簧的定义：弹簧是一种具有弹性的物体，能够在受到外力作用时发生形变，并在去除外力后恢复原状。
1.2 弹簧的分类：根据形状和材料的不同，弹簧可以分为压缩弹簧、拉伸弹簧和扭转弹簧。
1.3 弹簧的应用：弹簧广泛应用于各个领域，如汽车制造、机械工程、电子设备等。
它们在减震、支撑、控制和储能等方面发挥着重要作用。
二、弹簧的工作原理2.1 弹性变形：当外力作用于弹簧时，弹簧会发生弹性变形，即形状和尺寸的改变。
2.2 弹力的产生：弹簧的弹性变形会产生弹力，即弹簧对外力的反作用力。
弹力的大小与弹簧的刚度有关，刚度越大，弹力越大。
2.3 弹簧的恢复力：当外力去除后，弹簧会恢复原状，同时释放储存的能量。
这种恢复力是由于弹簧的分子结构发生变化所导致的。
三、弹簧的设计和计算3.1 弹簧的设计要素：弹簧的设计需要考虑外力的大小、弹簧的形状和材料等因素。
这些因素会影响弹簧的刚度和弹力。
3.2 弹簧的计算方法：根据不同的应用场景和需求，可以使用不同的计算方法来确定弹簧的尺寸和参数。
常用的计算方法包括胡克定律和弹簧刚度的计算公式。
3.3 弹簧的材料选择：弹簧的材料选择需要考虑强度、耐腐蚀性和耐疲劳性等因素。
常用的弹簧材料包括钢、不锈钢和合金等。
四、弹簧的应用领域4.1 汽车制造：弹簧在汽车悬挂系统中起到减震和支撑的作用，提高了行驶的舒适性和稳定性。
4.2 机械工程：弹簧在机械装置中用于控制和调节运动部件的位置和力度，实现精确的工作效果。
4.3 电子设备：弹簧在电子设备中用于连接和固定元件，保证设备的可靠性和稳定性。
五、弹簧的发展趋势5.1 新材料的应用：随着科技的进步，新材料的应用将进一步提高弹簧的性能和寿命。
5.2 自适应弹簧技术：自适应弹簧技术能够根据外部环境和工作条件自动调整弹簧的刚度和弹性特性。
拉伸弹簧介绍
拉伸弹簧拉伸弹簧就是我们生活中常用用品都会使用到的弹簧，拉簧也称为拉力弹簧和拉伸弹簧，拉伸弹簧是承受轴向拉力的螺旋弹簧，拉伸弹簧一般都用圆截面材料制造，在不承受负荷时，拉伸弹簧的圈与圈之间一般都是并紧的没有间隙。
一、拉伸弹簧的特点拉伸弹簧又名螺旋拉伸弹簧，一般为等节距，截面多为圆形，它们可以用于许多场合，如生产装配、实验、研发、维修等。
拉簧在全球市场上占有重要地位，广泛地应用于国防、海洋、计算机、电子、汽车、模具、医学、生物化学、航天、铁路、核电、风电、火电、工程机械、矿山机械、建筑机械、电梯等领域。
二、拉伸弹簧的特性许多不同的终端装置或者“钩”是用来保证拉伸弹簧的拉力来源。
拉伸弹簧与压缩弹簧的工作原理相反。
压缩弹簧在压紧的时候反向作用，拉伸弹簧则在伸展或拉开的时候反向作用。
当拉伸弹簧两端拉开时，弹簧则会试图将他们拉回在一起。
像压缩弹簧，拉伸弹簧也是吸收与储存能量。
但不像压缩弹簧的是，大多数的拉伸弹簧通常在一定程度的张力下，即使是在没有任何的负载的情况下。
这种初始的张力决定了在没有任何负载的情况下，拉伸弹簧盘绕的紧密程度。
三、拉伸弹簧的作用拉伸弹簧的作用，拉伸弹簧主要用于日用五金配件。
屋子里的灯具、热水器、电子秤、插座等都涉及到拉伸弹簧的使用。
拉伸弹簧在电子电器行业中也占有一席之地如吸尘器、洗衣机、电视机、照相机等。
工艺设计的配件中也包含一些拉伸弹簧的使用如玩具、手袋、皮具等小工艺品。
在工业和汽车领域都有应用如矿山机械、工程机械等各种机械。
弹簧的拉力虽然很小但作用力还是挺大的，对一些仪器可以起到减震的作用从而保护仪器。
拉伸弹簧对使用环境的要求不高因而使用范围广泛在耐腐蚀、高低温的环境中都可以工作。
机械设计基础常识50条
机械设计基础常识50条1、机器由原动机部分、传动部分、执行部分、控制部分组成。
2、带传动的主要失效形式:带的疲劳损坏和打滑。
3、机械设计中贯彻标准化、系列化、通用化的意义：①、减轻设计工作量；②、标准零部件是由专业工厂大规模生产的，效率高，成本低、质量可靠；③、便于维护使用，便于更换维修，④、三化是设计应贯彻的原则，也是国家的一项技术政策。
4、联接可分为可拆联接和不可拆联接。
5、螺纹联接又可分为：螺栓联接、双头螺柱联接、螺钉联接。
6、螺纹联接的防松措施：摩擦防松、机械防松、永久防松。
7、销联接分类：定位销、联接销、安全销。
8、键联接分为：平键联接、半圆键联接、花键联接。
9、轴功用分类：传动轴、心轴、转轴。
10、联轴器分两大类：刚性联轴器和挠性联轴器。
11、轴承有：滑动轴承和滚动轴承；滑动轴承按承受载荷分为：向心轴承和推力轴承。
12、①含油轴承定义：一般将青铜、铁或铝等金属粉末与石墨调匀，压形成轴瓦，经高温烧结，即得到类似陶瓷结构的非致密、多孔性轴瓦，把它在润滑油中充分侵润后，微孔中充满了润滑油，故称为含油轴承。
含油轴承用粉末冶金材料制成。
②含油轴承特点：强度较低、不耐冲击，结构简单、价格便宜。
13、滚动轴承: 优点：①、摩擦阻力小，起动灵敏，效率高，发热少温升低；②、轴向尺寸有利于整机机构的紧凑和简化；③、径向间隙小，并且可以用预紧方法调整间隙，因此旋转精度高；④、润滑简单，耗油量小，维护保养方便；⑤、标准件，大批量生产供应市场，性价比高，使用更换也方便。
缺点：径向尺寸较大，承受冲击载荷的能力不高，高速运转时声响较大，工作寿命不长。
14、滚动轴承的组成：外圈、内圈、滚动体和保持架。
15、a、滚动轴承的代号：由前置代号、基本代号、后置代号；b、基本代号由轴承类型代号、尺寸系列代号、内径代号组成。
16、滚动轴承结构形式：双支点单向固定支承、单支点双向固定支承、双支点游动支承。
17、润滑剂分为：润滑油和润滑脂。

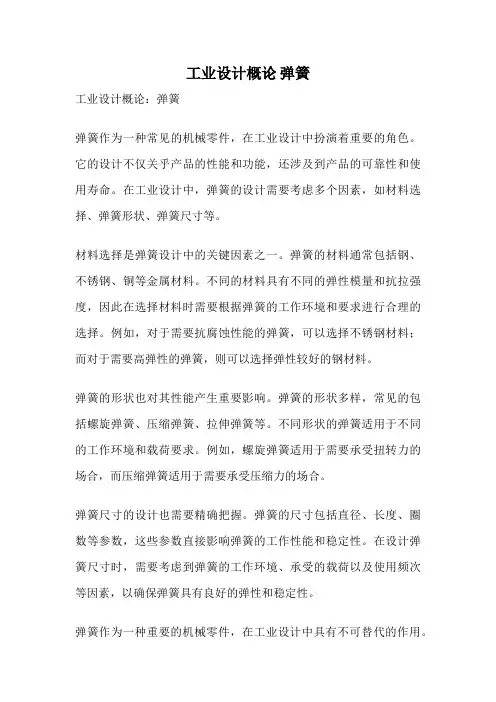

工业设计概论 弹簧
工业设计概论弹簧
工业设计概论：弹簧
弹簧作为一种常见的机械零件，在工业设计中扮演着重要的角色。
它的设计不仅关乎产品的性能和功能，还涉及到产品的可靠性和使用寿命。
在工业设计中，弹簧的设计需要考虑多个因素，如材料选择、弹簧形状、弹簧尺寸等。
材料选择是弹簧设计中的关键因素之一。
弹簧的材料通常包括钢、不锈钢、铜等金属材料。
不同的材料具有不同的弹性模量和抗拉强度，因此在选择材料时需要根据弹簧的工作环境和要求进行合理的选择。
例如，对于需要抗腐蚀性能的弹簧，可以选择不锈钢材料；而对于需要高弹性的弹簧，则可以选择弹性较好的钢材料。
弹簧的形状也对其性能产生重要影响。
弹簧的形状多样，常见的包括螺旋弹簧、压缩弹簧、拉伸弹簧等。
不同形状的弹簧适用于不同的工作环境和载荷要求。
例如，螺旋弹簧适用于需要承受扭转力的场合，而压缩弹簧适用于需要承受压缩力的场合。
弹簧尺寸的设计也需要精确把握。
弹簧的尺寸包括直径、长度、圈数等参数，这些参数直接影响弹簧的工作性能和稳定性。
在设计弹簧尺寸时，需要考虑到弹簧的工作环境、承受的载荷以及使用频次等因素，以确保弹簧具有良好的弹性和稳定性。
弹簧作为一种重要的机械零件，在工业设计中具有不可替代的作用。
设计一个合理的弹簧不仅需要考虑材料选择、弹簧形状和尺寸等因素，还需要综合考虑产品的实际使用需求，以确保产品具有良好的性能和可靠性。
只有在工业设计中充分重视弹簧的设计，才能使产品更加出色和可靠。
弹簧常识
平均直径（中心径D）：D＝ID＋d
内径（ID）：ID＝OD－2d
自由长（L）：拉伸弹簧未作用前之长度。
自由高（H）：压缩弹簧未作用前之高度。
有效卷数（Na）：总卷数－座卷（对压簧而言）。
总卷数（Nt）：有效卷＋座卷（对压簧而言）。
座卷：压簧之两端未有压缩作用之卷数（密着卷）。
因材质为琴钢线其G值为8000
4
3
K＝8000×0.6／8×20×5 ＝0.052㎏/㎜
4
2
Pi＝π×0.6 ×8000／800×5 ＝0.163㎏/㎜
P＝K×δ＋Pi＝0.052×5＋0.163＝0.423㎏＝423g
弹簧设计实例：扭转弹簧
材质：琴钢线 线径：0.32 (㎜) 内径：5.68 (㎜) 有效卷数：5¼ 卷 请问其作用角度θ为30°其荷重(P)为多少？
弹簧之特性与设计 SPRING
新日兴股份有限公司
大纲
( 一 ) 何谓弹簧 ( 二 ) 弹簧之种类 ( 三 ) 弹簧之一般用语与规格 ( 四 ) 弹簧常用之材料 ( 五 ) 弹簧之后续处理 ( 六 ) 弹簧设计实例
何谓弹簧：SPRING
• 利用物体之弹性加以变形而积蓄之能量 为主要目的之机械元件。
弹簧之后续处理：
• 热处理：消除内应力；使形状固定，增加弹性寿命。
箱式电气炉、轮带输送式电气炉
• 表面处理：防锈、美观（不锈钢线除外）
防锈油、染黑、镀镍(NI)、镀锌(ZN)、镀金(AU)、镀锡(SI)、镀 银(AG)…
弹簧设计实例：压缩弹簧
材质：SUS304WPB 线径：0.8 (㎜) 外径：9.1 (㎜) 自由高：20 (㎜) 总卷数：７卷 座卷：两端各１卷 请问其作用长度为5㎜时其荷重(P)为多少？ 《Ans》
八年级弹簧知识点
八年级弹簧知识点弹簧是机械工程中常用的一种元件，被广泛应用于各种机械结构中。
在日常生活中，我们也常常会经常接触到弹簧。
比如，手机里的震动马达、汽车里的悬挂系统以及各类机械钟表、测量仪表等都需要使用到弹簧。
那么，在八年级我们所学习的知识内容中，弹簧有哪些重要的知识点呢？本文将从以下几个方面来进行介绍。
一、弹簧的种类弹簧的种类很多，其中比较常见的主要有拉伸弹簧、压缩弹簧、扭转弹簧和波纹管弹簧等。
不同类型的弹簧可以根据其应用场景进行选择。
比如，拉伸弹簧通常用于挂载重物或连接两点，如伸缩门里的拉伸弹簧；压缩弹簧则主要用于给物体提供支撑力，如家具、汽车座椅等；扭转弹簧则用于扭转运动，如汽车引擎里的拉簧；波纹管弹簧则常用于温度传感器中，其特点是具有良好的柔性和线性。
二、弹簧的材料弹簧的材料有很多种，主要包括高碳钢、不锈钢、铜合金、镍钛合金等。
不同的材料对弹簧的性能有不同的影响。
比如，高碳钢制成的弹簧具有良好的弹性和耐磨性，但容易生锈；不锈钢的弹簧具有良好的耐腐蚀性和稳定性，但价格较高；铜合金弹簧则具有优异的导电性和耐腐蚀性，在电脑中的电源插头上就常用铜合金弹簧。
因此，选择合适的弹簧材料对于弹簧的整体性能至关重要。
三、弹簧的设计弹簧的设计与所用的材料以及应用场景密切相关。
弹簧的设计需要考虑到其所用材料的弹性模量、横截面积和应力等因素，以确保其在使用过程中具有稳定的性能。
此外，在设计弹簧时还需考虑到其所承受的载荷以及工作环境中的温度、湿度等因素，以保证其稳定性和可靠性。
四、弹簧的力学性质弹簧的力学性质是研究弹簧性能的重要指标。
其中，最常见的参数有弹性极限、屈服极限、硬度、弹性常数、疲劳极限等。
通过测试这些参数可以了解弹簧的性能指标，以便于选择合适的弹簧或设计出符合要求的弹簧。
总之，弹簧虽然看起来简单，但其内在的知识点却非常重要。
了解弹簧的种类、材料、设计以及力学性质，对于我们在学习和使用弹簧时都非常有意义。
因此，任何与弹簧有关的项目，我们都应该认真对待，以确保其质量和性能的可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弹簧的常识
弹簧涂装：JIS规格—东发弹簧为了防锈及辨识，在扁线弹簧施以电著涂装，以TR（银色），TY（紫色），TF（黄色），TL/TLR(蓝色)，TM（红色），TH（绿色），TB（茶色）以区分之。
弹簧使用温度：扁线弹簧（TF.TL.TM.TH.TB）-30℃~150℃；(TR.TY)- 30℃~200℃；圆线弹簧（LR.MR）-30℃~100℃。
弹簧使用寿命：东发弹簧制造皆经过严格的制程管理与品质管理，常温时（40℃以下）使用寿命100万次。
弹簧压缩量：请勿使用超过最大压缩量，超过时将导致弹簧长度缩短，寿命减低，甚至断裂。
）弹簧荷重的计算：荷重（N）=弹簧定数（N/mm）×压缩量（mm）1N=0.101972Kgf
弹簧的预压：弹簧在没预压的状况下使用时，在刚碰触弹簧时产生冲击力和放开时产生瞬间跳动冲击力，导致弹簧发生弯曲折损，无法达到原有的弹簧寿命。
建议弹簧的预压量=（0.02）~(0.05) ×弹簧自由长
弹簧规格的选择：
确定使用负荷、弹簧外径、使用寿命、使用压缩量这四个参数就可以确定是哪种负荷的弹簧，继而根据外径、使用次数、压缩量从弹簧规格表中选取。
安装注意:
模具弹簧的安装尤为重要,为达到最佳效果,必须注意两点：
弹簧安装有导杆时,导杆长度必须大于弹簧的长度。
弹簧安装在平底孔而无导杆时,孔的深度至少达到弹簧的二圈。
