2011-201772-1本轮机自动化复习题
2011轮机自动化题库

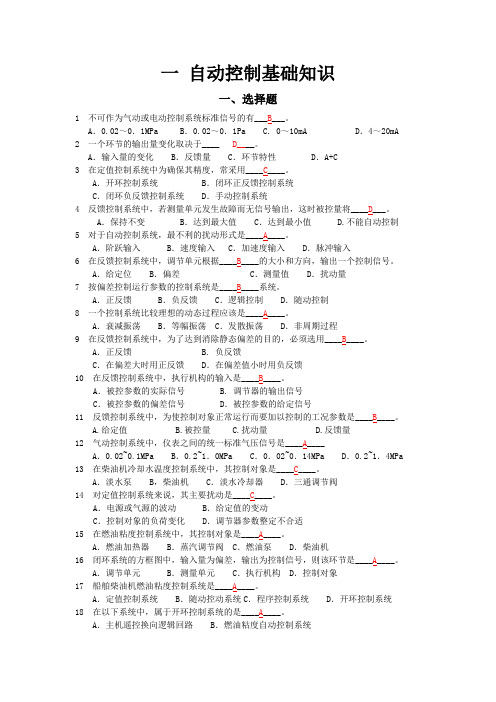

一自动控制基础知识一、选择题1 不可作为气动或电动控制系统标准信号的有___B___。
A．0.02～0．1MPa B．0.02～0．1Pa C. 0～10mA D．4～20mA 2 一个环节的输出量变化取决于____ D____。
A．输入量的变化 B．反馈量 C．环节特性 D．A+C3 在定值控制系统中为确保其精度，常采用____C____。
A．开环控制系统 B．闭环正反馈控制系统C．闭环负反馈控制系统 D．手动控制系统4 反馈控制系统中，若测量单元发生故障而无信号输出，这时被控量将____D___。
A．保持不变 B．达到最大值 C．达到最小值 D.不能自动控制5 对于自动控制系统，最不利的扰动形式是____A____。
A．阶跃输入 B．速度输入 C．加速度输入 D．脉冲输入6 在反馈控制系统中，调节单元根据____B____的大小和方向，输出一个控制信号。
A．给定位 B．偏差 C．测量值 D．扰动量7 按偏差控制运行参数的控制系统是____B____系统。
A．正反馈 B．负反馈 C．逻辑控制 D．随动控制8 一个控制系统比较理想的动态过程应该是____A____。
A．衰减振荡 B．等幅振荡 C．发散振荡 D．非周期过程9 在反馈控制系统中，为了达到消除静态偏差的目的，必须选用____B____。
A．正反馈 B. 负反馈C．在偏差大时用正反馈 D．在偏差值小时用负反馈10 在反馈控制系统中，执行机构的输入是____B____。
A．被控参数的实际信号 B. 调节器的输出信号C．被控参数的偏差信号 D．被控参数的给定信号11 反馈控制系统中，为使控制对象正常运行而要加以控制的工况参数是____B____。
A.给定值B.被控量C.扰动量D.反馈量12 气动控制系统中，仪表之间的统一标准气压信号是____A____A．0.02~0.1MPa B．0.2~1．0MPa C．0．02~0．14MPa D．0.2~1．4MPa 13 在柴油机冷却水温度控制系统中，其控制对象是____C____。
轮机自动化复习题答案
１轮机自动化复习题1.画出反馈控制系统传递方框图，并简要说明测量值大于给定值时的调节过程。
图中r 表示给定值， Z 表示反馈值， e 为偏差，测量值大于给定值，即：r<z(e<0)为负偏差，此偏差驱动调节器输出一个可以减小偏差的控制量给执行机构，执行机构根据调节器改变控制对象，从而清除由于外部扰动引起的偏差保持整个系统特质平衡。
2. 画出反馈控制系统传递方框图，并简要说明测量值小于给定值时的调节过程。
图中r 表示给定值， Z 表示反馈值， e 为偏差，测量值小于给定值，即：r>z(e>0)为正偏差，此偏差驱动调节器输出一个可以减小偏差的控制量给执行机构，执行机构根据调节器改变控制对象，从而清除由于外部扰动引起的偏差保持整个系统特质平衡。
3.根据反馈控制系统传递方框图说明：环节输入、输出之间的关系，控制对象环节的两个输入的含义。
环节输出量的变化反取决于输入量的变化及该环节的特性，输出量的变化不会影响输入量。
控制对象环节的输入量有两科，一种是由执行机构动作所引起的进出系统物质或者能量的变化，这类输入通常被称为基本扰动；另一种是由于外界不可测理，无法控制的因素所引起的被控对象输出变的因素，被称为外部扰动，基本扰动和外部扰动共同作用被控对象使系统被控量偏差给定值。
4.评定反馈控制系统的品质指标有哪些？分析衰减率对系统稳定性的影响。
①指标包括最大动态偏差e max ，衰减率φ、过渡过程时间t S 、振荡次数N 及静态偏差ε等（给定值控制系统）②t S 、N 、ε、σp 、t r 、t p （随动控制系统））。
A BAj -=φ是衡量系统稳定性指标，要求φ＝0.75～0.9。
当φ＝0.75时，A 是B 的4倍，衰减比为4∶1。
φ小于0.75则系统动态过程的振荡倾向增加，降低了系统稳定性，过渡过程时间也因振荡而加长。
当φ＝0时，动态过程是等幅振荡，系统变成不稳定系统。
φ过大过渡过程时间t s 随之变大，当φ＝1时，其动态过程没有振荡，成为非周期过程。
轮机自动化复习资料
C1-1.反馈环节系统必须包括哪几个基本环节？各有哪些具体含义？画出其传递方框图控制对象：是指所要控制的机器、设备或装置测量单元：检测被控量的实际值，并把它转换成统一的标准信号，该信号称为被控量的测量值调节单元：指具有某种调节作用规律的调节器执行机构：接受调节单元输出的控制信号，并将该信号转换为作用到控制对象的实际控制作用。
C1-2自动控制系统有哪些分类方法？1按被控参数的名称分类2按所用能源分类3按设定值的变化规律分类4按信号特征分类C1-3自动控制系统的3种给定信号,4种动态过程各自含义及曲线。
3种信号：跃阶信号，斜坡信号，任意变化信号4个动态：a)发散振荡过程（振幅不断增加的发散振荡过程）b)等幅振荡过程（振幅相同的等幅振荡过程）c)衰减振荡过程（振幅不断减少的衰减振荡过程）d)非周期过程（波峰不断减少的非周期过程）C1-4自动控制系统动态过程的评定指标有哪些？稳定性指标：衰减率φ和振荡次数N精确性指标：最大动态偏差emax 、静态偏差ε和超调量σp快速性指标：过渡过程时间ts 、上升时间tr和峰值时间tpC1-5定值控制系统及随动控制系统的动态过程评定指标的相同和不同点相同：都是通过反馈调节不同：随动系统不是稳态的，定值系统是稳态的C1-6通常调节器有哪几类？船舶机舱常用的调节器作用规律有哪些？（双位作用规律的特点）调节器可分为两类：一正作用式调节器：随着测量值的增加，调节器的输出也增加二反作用式调节器：随着测量值的增加，调节器的输出也减小船舶常用的调节器作用规律：1.双位作用规律，2.比例（P）作用规律，3.比例积分(PI)作用规律，4.比例微分(PD)作用规律，5.比例积分微分(PID)作用规律双位作用规律的特点是对应被控量的下限值emin 和上限值emax，调节器只有两个输出状态（逻辑0和逻辑1）C1-7. 以P10图1-2-2为例，说明如何实现锅炉设定水位的自动控制调节？当水位上升至上限水位时，浮子杆和上限销钉接触，浮子杆带动调节板框架和永久磁铁绕轴顺时针转动，当永久磁铁和同极永久磁铁同高度时，永久磁铁被向上弹开，动触头和静触头断开，电机断电，停止供水。
轮机自动化复习题
试用劳斯稳定判据确定系统的稳定性，若不稳定判断 系统右根的个数 ？
7、系统结构如图所示。当输入信号r(t)=1+ 时，求系统在输 入信号作用下的稳态误差Ess
8、已知单位负反馈系统开环传递函数为
K1 G s T1 s 1 s 2
求系统在输入r(t)=1(t)+t下的稳态误差
1、试写出以输出电压u2为输出量和以输入电压u1 为输入 量的微分方程、增量微分方程及传递函数。
L u1
i
L
c u2 c i
2、试写出以输出电压uc(t)为输出量和以输入电压ur(t)为输 入量的微分方程、增量微分方程及传递函数。
1、已知系统的开环传递函数为：
5 G( s) s s 1
求单位脉冲输入下的系统响应？
2、已知单位负反馈系统的开环传递函数为：
3 G (s) s7
求单位阶跃输入下的系统响应？
3、已知系统的闭环传递函数为：
3 G( s) s s 2 2s 1
求单位阶跃输入下的系统响应？ 4、已知系统的开环传递函数为：
K G( s) s s 1 s 2
试用劳斯稳定判据确定使系统稳定的K值范围 ？
5、已知单位负反馈系统前向通道传递函数为：：
2 G( s) s s 1 s 2
试用劳斯稳定判据确定系统的稳定性，若不稳定判断 系统右根的个数 ？ 6、已知系统的特征方程为：
D S 8s 4s 2s s 2s 2s 6
轮机自动化复习有答案版
1、在采用耗气型气动功率放大器时，若它能把压力信号放大10 倍，则喷嘴-挡板机构输出的压力变化范围是：A、0.008MPaB、0.02MPaC、0.08MPaD、0.06MPa2、气动功率放大器是以____平衡原理工作的。
A、线位移B、力C、力矩D、角位移3、某温度变送器铭牌上标明量程为0-100℃，最大绝对误差为士1.5℃，则该温度变送器的精度为：A、3 级B、2 级C、1 级D、1.5 级4、JS-II型多回路时间继电器的标度盘复位条件是：A、继电器线圈通电B、离台器啮合C、继电器线圈断电D、收紧复位弹簧5、柴油机货船辅锅炉燃烧自动控制的方式常采用:A、微分控制B、双位控制C、积分控制D、连续控制6、在NAKAKITA型燃油粘度控制系统中，控制选择阀的作用是A、输出柴油-重油转换信号B、输出温度控制信号C、输出粘度控制信号D、输出温度和粘度控制信号中大的信号7、在NAKAKHA型燃油粘度控制系统中，温度调节器和粘度调节器分别采用A、正作用式、反作用式B、正作用式，正作用式C、反作用式，反作用式D、反作用式，正作用式8、在NAKAKITA型燃油粘度控制系统中，若顺时针转动粘度调节器给定值旋钮，则红色给定指针朝读数方向转动，挡板喷嘴。
A、增大，靠近B、增大，离开C、减小、靠近D、减小，离开9、在NAKAKITA型燃油粘度控制系统中进行开环测试时，若突然顺时针转动给定位旋钮，其调节器输出的规律为：10、在NAKAKITA型燃油粘度调节器中，若三通话塞阀卡在上位，系统投人工作后，会出现A、系统不能工作B、对柴油进行中间温度定值控制，发报警C、对重油进行中间温度定值控制，发报警D、对柴油进行上限温度定值控制，发报警11、在NAKAKITA型燃油粘度调节器中，系统投入运行后，从柴油切换到重油的时刻为A、把转换开关从“D”位转到“H”位时B、油温达到中间温度时C、油温达到上限温度时D、从温度控制转为粘度控制时12、在电极式锅炉水位控制系统中，给水泵电机起动时刻为A、水位在上限水位B、水位下降到中间水位C、水位下降到下限水位D、水位上升到中间水位13、在电极式锅炉水位控制系统中、若检测高水位的1号电极结满水垢，其故障现象为A、水位在高水位振荡B、水位在下限水位振荡C、锅炉满水D、锅炉失水14、在采用压力比例调节器和电动比例操作器的辅锅炉蒸汽压力控制系统中，为增大比例作用强度，应A、把测量电位器向垂直方向转动B把测量电位器向水平方向转动C、把反馈电仪器向垂直方向转动D、把反馈电位器向水平方向转动15、在大型油船辅调炉水位控制系统中，双冲量是指A、水位，给水压差B、水位，蒸汽流量C、水位，给水流量D、给水流量，蒸汽流量16、在货船辅锅炉的燃烧控制系统中，采用双位控制的目的是A、实现蒸汽压力的定值控制B、控制系统简单可靠C、能实现良好的风油比D、保证点火成功17、在货船辅锅炉燃烧时序控制系统中，到顶扫风时间后的第一个动作是A、关小风门B、点火变压器通电C、打开燃油电磁阀D、接通火焰感受器电源18、在FOPX型分油机系统中，如果净油中的水分越大，则水分传感器的电容器流过的电流_____。
轮机自动化复习有答案版
1、在采用耗气型气动功率放大器时，若它能把压力信号放大10 倍，则喷嘴-挡板机构输出的压力变化围是：A、0.008MPaB、0.02MPaC、0.08MPaD、0.06MPa2、气动功率放大器是以____平衡原理工作的。
A、线位移B、力C、力矩D、角位移3、某温度变送器铭牌上标明量程为0-100℃，最大绝对误差为士1.5℃，则该温度变送器的精度为：A、3 级B、2 级C、1 级D、1.5 级4、JS-II型多回路时间继电器的标度盘复位条件是：A、继电器线圈通电B、离台器啮合C、继电器线圈断电D、收紧复位弹簧5、柴油机货船辅锅炉燃烧自动控制的方式常采用:A、微分控制B、双位控制C、积分控制D、连续控制6、在NAKAKITA型燃油粘度控制系统中，控制选择阀的作用是A、输出柴油-重油转换信号B、输出温度控制信号C、输出粘度控制信号D、输出温度和粘度控制信号的信号7、在NAKAKHA型燃油粘度控制系统中，温度调节器和粘度调节器分别采用A、正作用式、反作用式B、正作用式，正作用式C、反作用式，反作用式D、反作用式，正作用式8、在NAKAKITA型燃油粘度控制系统中，若顺时针转动粘度调节器给定值旋钮，则红色给定指针朝读数方向转动，挡板喷嘴。
A、增大，靠近B、增大，离开C、减小、靠近D、减小，离开9、在NAKAKITA型燃油粘度控制系统中进行开环测试时，若突然顺时针转动给定位旋钮，其调节器输出的规律为：10、在NAKAKITA型燃油粘度调节器中，若三通话塞阀卡在上位，系统投人工作后，会出现A、系统不能工作B、对柴油进行中间温度定值控制，发报警C、对重油进行中间温度定值控制，发报警D、对柴油进行上限温度定值控制，发报警11、在NAKAKITA型燃油粘度调节器中，系统投入运行后，从柴油切换到重油的时刻为A、把转换开关从“D”位转到“H”位时B、油温达到中间温度时C、油温达到上限温度时D、从温度控制转为粘度控制时12、在电极式锅炉水位控制系统中，给水泵电机起动时刻为A、水位在上限水位B、水位下降到中间水位C、水位下降到下限水位D、水位上升到中间水位13、在电极式锅炉水位控制系统中、若检测高水位的1号电极结满水垢，其故障现象为A、水位在高水位振荡B、水位在下限水位振荡C、锅炉满水D、锅炉失水14、在采用压力比例调节器和电动比例操作器的辅锅炉蒸汽压力控制系统中，为增大比例作用强度，应A、把测量电位器向垂直方向转动B把测量电位器向水平方向转动C、把反馈电仪器向垂直方向转动D、把反馈电位器向水平方向转动15、在大型油船辅调炉水位控制系统中，双冲量是指A、水位，给水压差B、水位，蒸汽流量C、水位，给水流量D、给水流量，蒸汽流量16、在货船辅锅炉的燃烧控制系统中，采用双位控制的目的是A、实现蒸汽压力的定值控制B、控制系统简单可靠C、能实现良好的风油比D、保证点火成功17、在货船辅锅炉燃烧时序控制系统中，到顶扫风时间后的第一个动作是A、关小风门B、点火变压器通电C、打开燃油电磁阀D、接通火焰感受器电源18、在FOPX型分油机系统中，如果净油中的水分越大，则水分传感器的电容器流过的电流_____。
轮机自动化题库
一自动控制基础知识一、选择题1 不可作为气动或电动控制系统标准信号的有___B___。
A．0.02～0．1MPa B．0.02～0．1Pa C. 0～10mA D．4～20mA 2 一个环节的输出量变化取决于____A____。
A．输入量的变化 B．反馈量 C．环节特性 D．A+C3 在定值控制系统中为确保其精度，常采用____C____。
A．开环控制系统 B．闭环正反馈控制系统C．闭环负反馈控制系统 D．手动控制系统4 反馈控制系统中，若测量单元发生故障而无信号输出，这时被控量将____D___。
A．保持不变 B．达到最大值 C．达到最小值 D.不能自动控制5 对于自动控制系统，最不利的扰动形式是____A____。
A．阶跃输入 B．速度输入 C．加速度输入 D．脉冲输入6 在反馈控制系统中，调节单元根据____B____的大小和方向，输出一个控制信号。
A．给定位 B．偏差 C．测量值 D．扰动量7 按偏差控制运行参数的控制系统是____B____系统。
A．正反馈 B．负反馈 C．逻辑控制 D．随动控制8 一个控制系统比较理想的动态过程应该是____A____。
A．衰减振荡 B．等幅振荡 C．发散振荡 D．非周期过程9 在反馈控制系统中，为了达到消除静态偏差的目的，必须选用____B____。
A．正反馈 B. 负反馈C．在偏差大时用正反馈 D．在偏差值小时用负反馈10 在反馈控制系统中，执行机构的输入是____B____。
A．被控参数的实际信号 B. 调节器的输出信号C．被控参数的偏差信号 D．被控参数的给定信号11 反馈控制系统中，为使控制对象正常运行而要加以控制的工况参数是____B____。
A.给定值B.被控量C.扰动量D.反馈量12 气动控制系统中，仪表之间的统一标准气压信号是____A____A．0.02~0.1MPa B．0.2~1．0MPa C．0．02~0．14MPa D．0.2~1．4MPa 13 在柴油机冷却水温度控制系统中，其控制对象是____C____。
完整word版轮机自动化基础本科-选择题复习题
1、对于自动控制系统，最不利的扰动形式是________________。
D. 脉冲输入A. 阶跃输入B. 速度输入C. 加速度输入2、在反馈控制系统中，为了达到消除静态偏差的目的，必须选用__________。
在偏差值小时用负反馈 D. A. 正反馈 B. 负反馈C. 在偏差大时用正反馈。
、在反馈控制系统中，设定值如果按照某一函数规律变化，则称为___________3 . 函数控制B. 程序控制C. 随动控制 A. 定值控制_________。
4、闭环系统的方框图中，若输入量是扰动信号，输出为被控量，则该环节是控制对象 B. 测量单元C. 执行机构 D. A. 调节单元5。
、与闭环系统相比较，开环系统主要是没有D．显示单元．调节单元．反馈环节A．执行机构 B C 。
6、衡量控制系统准确性的指标是_______________ 过渡过程时间 D. B. 振荡次数C. 最大动态偏差和静态偏差 A. 衰减率。
0.8时的过渡过程是_____________7、控制系统的衰减率等于发散振荡过程 D. 等幅振荡过程B. 非周期过程C. 衰减振荡过程 A.。
为_________y，对无差控制系统，其超调量σ给定值为8、在反馈控制系统中，r，被控量为pr?y max?%100??D. =1 C. σ为余差 A. σ=0 B. σp p p p r。
9、在定值控制系统中，符合动态过程品质要求的衰减率φ应是＝1 D．φ0.75～0.9 φφ＝0 B．φ＝0.5～0.7C．＝．A调得太大，控制系统的品质指标将会发生、在纯比例控制系统中，若调节器的比例带PB10 。
变化的是：A．静态偏差减小B．最大动态偏差C．衰减率增加D．振荡周期减小11、理想的定值控制系统过渡过程是。
12、某温度调节器PB=20%，测量范围为20~100℃，输出电流为0~10mA，若温度为50℃，输出为8 mA，问温度为48℃时，输出为___________。
轮机自动化历年试题
一、简答题（共30 分）1、柴油机气缸冷却水温度自动控制系统中依据测温元件安装的地点不一样可分为哪两种控制方式。
2、油水分别器自动控制系统主要由哪二个部分构成，各部分的作用是什么。
3、协助锅炉焚烧时序控制中一般采纳哪些控制元件。
4、画出双座止回阀的逻辑符号，它拥有什么逻辑功能。
5、主机遥控系统主要包含哪些逻辑回路。
6、写出正常换向控制的逻辑条件。
7、能耗制动和强迫制动的各逻辑条件中，共同点是什么，不一样点是什么。
8、慢转起动的逻辑条件有哪些，慢转起动有什么作用。
9、何谓重复起动，起动失败有哪两种状况。
10、为防备主机加快过快，一般要建立什么环节。
二、问答题（共70 分）1、柴油机气缸冷却水温度自动控制系统中，MR-II 型调理器由哪几块电路板构成各有什么作用2、VAF 型燃油粘度自动控制系统由哪几部分构成画出该系统测粘计构造原理图简述测粘计工作原理3、何谓柴油机临界转速避开临界转速区的基来源则是什么试设计一临界转速回避回路4、依据下列图所示，试述气动重复起动的工作原理如何调整每次起动时间、中止时间、重复起动次数画出重复起动工作状态图5、试述在应急操作状况下主机从正车换成倒车时的工作程序过程6、在 DIFA-31 型计算机主机遥控系统中，比方要丈量和从头整定最大正车转速值，如何进行该参数值的调整7、试述热电偶温度传感器冷端温度赔偿原理一、选择题（每题 2 分）1．（）当多路阀（图3-1-4）处在Ⅰ位时，气口2，3， 6 的状态是：A．0 0 0； B．0 0 1； C．0 1 0； D．1 0 0。
2．（）在驾驶遥控主机时，若把车钟手柄从全速正车扳到倒车全速，则遥控系统第一进行的动作是：A．换向；B．停油；C．盘车机脱开；D．进行能耗制动。
A．0 3．（）关于图 3-2- 7 所示的改变主启动阀开度的慢转启动回路，在慢转过程中，阀VA和VSL的输出状态是：1 ； B． 0 0 ； C． 1 0； D． 1 1。
《 轮机自动化 》期末考试试卷附答案
《轮机自动化》期末考试试卷附答案一、单项选择题（共10题，每题3分，共30分）1.采用比例调节器的定值控制系统，要减少稳态误差，不可行的措施(1)减少时间常数（2）增大放大系数（3）减小放大系数（4）增大比例带（5）减小比例带（）A. （1）（3）（5）B. （1）（3）（4）C. （2）（4）（5）D. （2）（3）（4）2.气动功率放大器的起步压力是指（）A. 输入信号为0.02 MPa的输出信号B. 输入信号为0的输出信号C. 输出信号为0的输入信号D. 输出信号为0.02MPa的输入信号3.在喷嘴挡板机构中，喷嘴孔径为D,恒节流孔孔径为d，正常工作时挡板开度变化量为h，它们之间关系应满足（）A. h>D>dB. h<D<dC. D>d>hD.d>h>D4.节流元件的作用是（）A.降压B.改变气体流量C.改变功率输出D.A+B5.用电动仪表组成的控制系统，其统一的标准信号是（）A.0.02～0. 1 mAB.0～1 mAC.1～20 mAD. 4～20 mA6. 对于自动控制系统，最不利的扰动形式是（）A．阶跃输入B．速度输入C．加速度输入D．脉冲输入7. 在燃油粘度控制系统中，其控制对象是（）A．燃油加热器B．蒸汽调节阀C．燃油泵D．柴油机8. 在柴油机冷却水温度控制系统中，其控制对象是（）A．淡水泵 B.柴油机C．淡水冷却器D．三通调节阀9. 在定值控制系统中，若动态过程第一个波峰值为A第二个波峰值为B，最终稳态值为ε，则衰减率等于（）A．(A—ε)／A B．(A-B)／A C．(B一ε)／B D．(A-B)一ε／A10. 在浮子式锅炉水位控制系统中，两个永久磁铁是（）极性，当水位在允许的上下限内波动时调节板:A. 同/动作B. 异/动作C. 同/不动作D. 异/不动作二、填空题（共10空，每空3分，共30分）1.主机自动遥控系统的主要功能应包括五个方面，即，，，以及。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2011-201772-1本轮机自动化复习题
1 一、填空题
1.
慢转起动的逻辑条件:起动前主机停车时间超过规定时间（30~60s ）、没有应急取消慢转指令、没有重起动信号、起动转速没有达到规定的慢转转数（或规定的时间）、满足起动逻辑条件。
2. 转速限制回路包括：临界转速的自动回避、手动最大转速限制、故障自动降速、最小转速限制、最大倒车转速限制。
3. 检视以报警系统根据其监视方式不同分为（连续）监视报警系统、（巡回）监视报警系统两类，完善的集中监视与报警系统，有分布在机舱各监视点的（传感器），安装在集中控制室内的控制柜和监仪表或（监视屏），安装在驾驶台、公共场所、轮机长和轮机员居室的（延伸报警箱）。
4.
国际海事组织严禁将未处理的船舶污水直接排放到舷外，并规定排出弦外的水中含油浓度不得超过（15ppm ）,油水分离器主要用（物理处理法）将水中含的污油分离出，他多数以（重力分离）作为粗分离，以（聚合和过滤吸附）作为细分离，他有两个串联的圆柱形（分离筒）组成。
5. “手动—自动”操作部位转换开关的安装位置在（机舱）6. 电—气混合式主机遥控系统在集控室是利用（气动操作系统）来操作主机的。
7.
阀门受控系统具备（阀门遥控）、（阀门状态检测）、（故障检测）三个功能。
8.
气动控制系统中，各单元之间连接的标准信号是（0.02MPa~0.1MPa ） 9.
AUTOCHIEF -Ⅲ型电气结合主机遥控系统中，除（主机的换向和停油）逻辑功能外，大部分逻辑功能的判断处理都是由电子装置来处理的。
二、简答题
（一）、试述气动主机遥控系统的各种主要功能。
1.逻辑程序控制
停车时的换向逻辑控制、起动逻辑控制、重复逻辑控制、重起动逻辑控制、慢转起动逻辑控制、主机运行中的换向与制动逻辑程序控制。
2.主机的转速与负荷控制
3.安全保护应急操纵
4.模拟实验：显示遥控系统的工况、检查遥控系统各种功能是否正常、检查遥控系统的各种参数并对不正确的参数进行调整和修改。
（二）、在主机遥控系统中，对自动回避临界转速回路的要求是什么？有几种方式？各有什么特点？常用的是哪种方式？
1.要求快速通过临界转速区，当转速设在临界转速区时能自动避开临界转速，使主机在转速的上限或下限运行。
2.有三种方案
A 避上限，即当转速设定在临界转速区时，能自动在临界转速的下限运行。
B 避下限，即当转速设定在临界转速区时，能自动在临界转速的上限运行。
C 避上、下限，加速时避下限，减速时避上限。
3.通常采用避上限
要受增压空气压力、转矩及轮机长最大转速限制
（三）、试述辅锅炉自动控制系统的起动工作时序。
辅锅炉燃烧时序控制是指，给锅炉一个启动信号后，能按时序的先后，自动进行预扫风、预点火、喷油点火、点火成功后对锅炉进行预热，接着转入正常燃烧的负荷控制阶段。
同时对锅炉的运行进行一系列的安全保护。
（四）、主机启动逻辑表达式为： )(3S S H H s M L O A SL SC SO C I C I n T
F ST PS ES P P P MV T
G Y Y Y ?+=?=
请根此表达式画出主机逻辑回路图，并简述各个输入变量的的意义。
TG 是盘车机脱开信号 MV 是主启动阀位置信号 P A 是启动空气
压力信号 P C 是控制空气压力信号 P L 是滑油压力信号 ES 是遥控系统电源信号 PS 是操纵部位转换信号 TS 是模拟实验开关位置信号 ST 是故障停车复位信号 F 3三次启动失败信号 T M 启动限时信号 n1发火转速逻辑鉴别信号
（五）、慢转起动工作原理如图1，请你分析其工作过程
1、当形成慢转指令时，电磁阀V SL 通电下位通。
当有启动指令Yso=1时阀Vc 右位通，输出气源信号。
该信号使阀V ′A 右位通，打开辅气动阀V A 。
2、气源信号被截止在阀V SL 的下位，阀V ′B 控制端经阀V SL 下位放大气而右位通，关闭主启动阀V B 。
3、因流过辅起动阀V A 的起动空气量少，主机只能慢慢转动，转过一转或两转后，撤销慢转起动指令，电磁阀V SL 断电上位通。
4、阀V ′B 左位通，全开主启动阀V B ，这时，主、辅起动阀均打开进行正常起动。
5、当主机达到发火转速时，Yso 为0，阀V C 左位通，气源被截止。
阀V ′A 控制端气压从阀V C 的左位直通大气，阀V ′A 左位通，辅起动阀全关闭。
（六）双电极式自动排油控制电路原理如图2，电极S 1和S 2分别置于油水分界面控制范围的上限和下限位置上，分离筒本体接地。
请你分析其工作过程。
随着油水分离器不不断工作，油水分界面不断下移。
①当分界面下移至S1、S2之间时，S1浸入油中，对地断路，S2对地通路，R 的常闭触头R/1闭合，故T1仍保持导通，T2保持截止，R 断电，电磁阀V1关闭，不能排油②当分界面位于S2以下时，S1、S2均处于油中，对地断路，这时T1截止，T2导通，R 通电，R/2闭合，电磁阀V1通电打开，排油。
③当分界面上移至S1、S2之间时，虽然S2对地构成通路，但R/1断开，T1截止，T2导通，R 通电打开电磁阀V1继续排油。
④直到油水分界面上移至S1以上时，S1对地构成通路，T1导通，T2截止，R 断电关闭电磁阀，停止排油。
以后重复上述动作。
