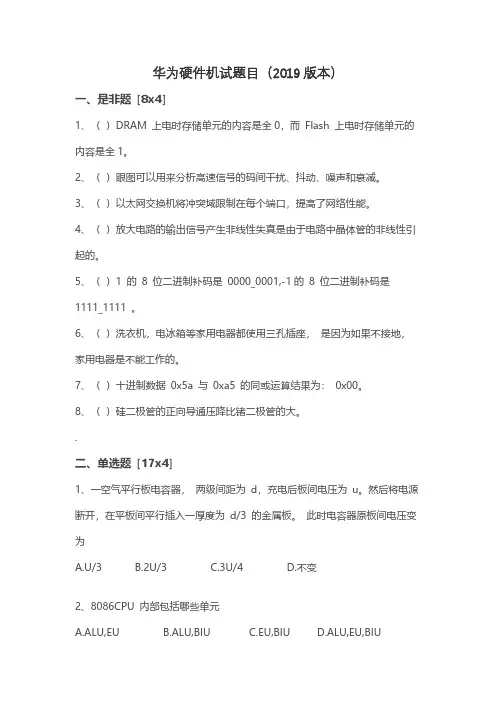

华为硬件机试题目(2019版本)一、是非题[8x4]1、()DRAM 上电时存储单元的内容是全0,而Flash 上电时存储单元的内容是全1。

2、()眼图可以用来分析高速信号的码间干扰、抖动、噪声和衰减。

3、()以太网交换机将冲突域限制在每个端口,提高了网络性能。

4、()放大电路的输出信号产生非线性失真是由于电路中晶体管的非线性引起的。

5、()1 的8 位二进制补码是0000_0001,-1的8 位二进制补码是1111_1111 。

6、()洗衣机,电冰箱等家用电器都使用三孔插座,是因为如果不接地,家用电器是不能工作的。

7、()十进制数据0x5a 与0xa5 的同或运算结果为:0x00。

8、()硅二极管的正向导通压降比锗二极管的大。

.二、单选题[17x4]1、一空气平行板电容器,两级间距为d,充电后板间电压为u。

然后将电源断开,在平板间平行插入一厚度为d/3 的金属板。

此时电容器原板间电压变为A.U/3B.2U/3C.3U/4D.不变2、8086CPU 内部包括哪些单元A.ALU,EUB.ALU,BIUC.EU,BIUD.ALU,EU,BIU6 M3 r. w; ?: m1 |' L; [3、为了避免50Hz 的电网电压干扰放大器,应该用那种滤波器:A.带阻滤波器B.带通滤波器C.低通滤波器D.高通滤波器/ b/ |$ \. h2 k4、关于SRAM 和DRAM,下面说话正确的是:A.SRAM 需要定时刷新,否则数据会丢失;B.DRAM 使用内部电容来保存信息;C.SRAM的集成度高于DRAM;D.只要不掉电,DRAM 内的数据不会丢失;5、在RS232串口中,采用哪一种校验方式:A.CRC校验B.海明码校验C.多种校验方式的组合D.奇偶校验6、对于D 触发器来说,为了保证可靠的采样,数据必须在时钟信号的上升沿到来之前继续稳定一段时间,这个时间称为A.保持时间B.恢复时间C.稳定时间D.建立时间7、本征半导体中加入()元素可形成N 型半导体A.五价B.四价C.三价D.二价8、模拟信号数字化的过程是A.采样->量化->编码B.采样->编码->量化C.编码->采样->量化D.量化->编码->采样9、在Buck 电路中,不能起到减小纹波作用的措施是A.采用多项并联的模式;B.开关管内置,提高电源的开关频率;C.输出滤波电容由陶瓷电容改为容量电解电容;D.增大输出滤波电感量。

华为笔试硬件测试题答案

华为笔试硬件测试题答案

华为笔试硬件测试题答案一、选择题1. 在数字电路中,以下哪个逻辑门可以实现输出低电平?A. 与门B. 或门C. 非门D. 异或门答案:C2. 以下哪种存储器是易失性的?A. ROMB. RAMC. EEPROMD. Flash Memory答案:B3. 在计算机系统中,总线的作用是什么?A. 连接CPU和内存B. 连接输入设备和输出设备C. 连接CPU和各种外围设备D. 连接硬盘和固态硬盘答案:C4. 以下哪种协议不是以太网的协议?A. TCPB. IPC. ARPD. UDP答案:A5. 在数字信号处理中,采样定理指的是什么?A. 采样频率必须高于信号最高频率的两倍B. 采样频率必须低于信号最高频率的两倍C. 采样频率必须等于信号最高频率D. 采样频率与信号频率无关答案:A二、填空题1. 在CMOS电路中,当NMOS和PMOS晶体管的宽度比为2:1时,输出的逻辑电平是__________。

答案:高电平2. 一个4位的二进制计数器,其计数状态的个数为__________。

答案:153. 一个完整的计算机网络系统包括两个主要部分:__________和__________。

答案:网络硬件、网络软件4. 在计算机中,RAM的英文全称是__________。

答案:Random Access Memory5. 以太网中,MAC地址的长度是__________位。

答案:48三、简答题1. 请简述什么是冯·诺依曼体系结构。

答:冯·诺依曼体系结构是一种计算机组织架构,它的核心思想是将程序指令和数据存储在同一个读写内存中,并通过一个中央处理单元(CPU)来执行指令和处理数据。

这种架构的主要特点是“存储程序”的概念,即程序以二进制形式存储在内存中,CPU可以按照程序指令顺序执行。

这种设计使得计算机能够灵活地执行各种程序,对现代计算机的发展产生了深远的影响。

2. 请解释什么是电磁兼容性(EMC)以及它在硬件测试中的重要性。

硬件工程师招聘笔试题及解答

硬件工程师招聘笔试题及解答

招聘硬件工程师笔试题及解答(答案在后面)一、单项选择题(本大题有10小题,每小题2分,共20分)1、以下哪种元件不属于半导体器件?A、二极管B、晶体管C、电阻D、电容2、在数字电路中,以下哪种逻辑门可以实现“非”功能?A、与门(AND Gate)B、或门(OR Gate)C、异或门(XOR Gate)D、非门(NOT Gate)3、在数字电路设计中,以下哪种逻辑门可以实现与或非(NAND)功能?A. 与门(AND)B. 或门(OR)C. 非门(NOT)D. 或非门(NOR)4、在微处理器中,以下哪个寄存器通常用于存储指令的地址?A. 数据寄存器(Data Register)B. 累加器(Accumulator)C. 程序计数器(Program Counter,PC)D. 指令寄存器(Instruction Register,IR)5、在数字电路中,以下哪种电路能够实现逻辑或(OR)功能?A. 与门(AND Gate)B. 非门(NOT Gate)C. 异或门(XOR Gate)D. 或门(OR Gate)6、在下列存储器中,哪一种存储器的数据在断电后会丢失?A. 只读存储器(ROM)B. 随机存取存储器(RAM)C. 闪存(Flash Memory)D. 硬盘驱动器(HDD)7、以下哪个不属于硬件工程师在PCB(印刷电路板)设计中需要考虑的关键因素?A. 元器件的布局和布线B. 信号完整性C. 元件的温度特性D. 软件编程8、在硬件电路设计中,以下哪种测试方法主要用于验证电路的电气性能?A. 功率测试B. 耐压测试C. 功能测试D. 耐久性测试9、在硬件设计中,以下哪个是用于描述电路元件在电路中相互连接的方式?A. 逻辑门B. 电路图C. 电路板布局D. 元件规格书二、多项选择题(本大题有10小题,每小题4分,共40分)1、以下哪些元件属于数字电路中的基本逻辑门?()A、电阻B、二极管C、三极管D、与门(AND gate)E、或门(OR gate)2、以下关于电路板设计的描述,哪些是正确的?()A、电路板设计应遵循最小化走线长度原则B、电源和地线应设计为粗线以减少电阻C、高电流路径应避免与其他信号线并行D、电路板设计应考虑电磁兼容性(EMC)E、元件布局应尽量紧凑,以提高电路板的密度3、以下哪些技术或工具通常用于硬件工程师的日常工作中?()A. PCB设计软件(如Altium Designer、Eagle)B. 仿真软件(如SPICE、LTspice)C. C语言编程D. 2D/3D机械设计软件(如SolidWorks、AutoCAD)E. 固件编程(如嵌入式C/C++)4、以下关于电子元器件的说法正确的是哪些?()A. 电容器的电容值与其极板面积成正比,与其极板间距成反比。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

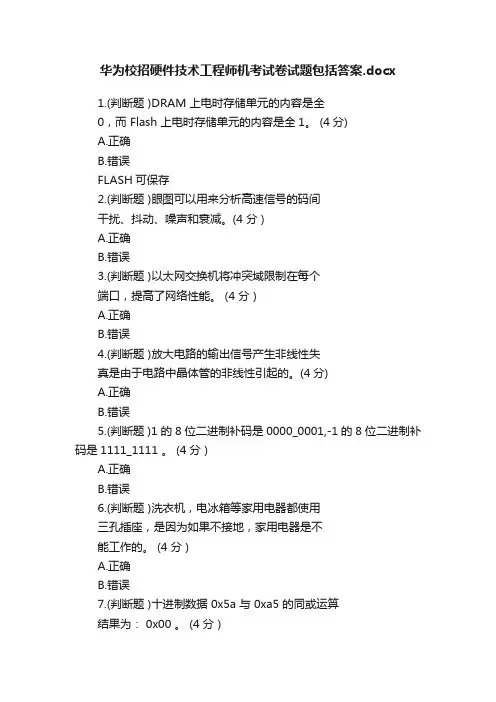

1.(判断题 )DRAM 上电时存储单元的内容是全
0,而 Flash 上电时存储单元的内容是全1。

(4分)
A.正确
B.错误
FLASH可保存
2.(判断题 )眼图可以用来分析高速信号的码间
干扰、抖动、噪声和衰减。

(4 分 )
A.正确
B.错误
3.(判断题 )以太网交换机将冲突域限制在每个
端口,提高了网络性能。

(4 分 )
A.正确
B.错误
4.(判断题 )放大电路的输出信号产生非线性失
真是由于电路中晶体管的非线性引起的。

(4分)
A.正确
B.错误
5.(判断题 )1 的 8 位二进制补码是0000_0001,-1的 8 位二进制补码是1111_1111 。

(4 分 )
A.正确
B.错误
6.(判断题 )洗衣机,电冰箱等家用电器都使用
三孔插座,是因为如果不接地,家用电器是不
能工作的。

(4 分 )
A.正确
B.错误
7.(判断题 )十进制数据 0x5a 与 0xa5 的同或运算
结果为: 0x00 。

(4 分 )
A.正确
B.错误
8.(判断题 )硅二极管的正向导通压降比锗二极
管的大 (4 分 )
A.正确
B.错误
9.(单选题 )一空气平行板电容器,两级间距为
d,充电后板间电压为u。

然后将电源断开,
在平板间平行插入一厚度为d/3 的金属板。

此时电容器原板间电压变为(4 分 )
A.U/3
B.2U/3
C.3U/4
D.不变
精品文档
但电容的大小不是由
Q(带电量)或U(电压)决定的,即:
C=εS/4πkd。

其中,ε是一个常数, S 为电容极板
的正对面积, d 为电容极板的距离, k 则是静
电力常量。

而常见的平行板电容器
电容为 C=εS/d. (ε 为极板间介质的介电常数,S 为极板面积, d 为极板间的距离。


3 电容器的电势能计算公式:E=CU^2/2=QU/2
10.(单选题 )8086CPU 内部包括哪些单元(4 分 )
A.ALU,EU
B.ALU,BIU
C.EU,BIU
D.ALU,EU,BIU
80x86 从功能上分执行单元EU(Execution Unit),和总线接口单元BIU(Bus Interface Unit),执行单元由 8 个 16位通用寄存器, 1 个 16位标志寄存器, 1 个 16 位暂存寄存器,1个 16 位算术逻辑单元 ALU及 EU控制电路组
成。

总线接口单元由4个16位段寄存器(CS,DS,SS,ES),1 个 16 位的指令指针寄存器, 1个与 EU通信的内部暂存器, 1 个指令队列, 1 个计算20 位物理地址的加法器∑及总线控制电路构成。

11.(单选题 )为了避免 50Hz 的电网电压干扰放大器,应该用那种滤波器: (4 分 )
A.带阻滤波器
B.带通滤波器
C.低通滤波器
D.高通滤波器
12.(单选题 )关于 SRAM 和 DRAM,下面说话正
确的是: (4 分 )
A.SRAM 需要定时刷新,否则数据会丢失
B.DRAM 使用内部电容来保存信息
C.SRAM 的集成度高于DRAM
D.只要不掉点,DRAM 内的数据不会丢失
【解析】 SRAM和 DRAM都是随机存储器,机器掉电后,两者的信息都将丢失。

它们的最大区别就是:DRAM是用电容有无电荷来表示信息0 和 1,为防止电容漏电而导致读取信息出错,需要周期性地给电
容充电,即刷新;而SRAM是利用触发器的两个稳态来表示信息 0 和 1,所以不需要刷新。

另外,SRAM的存取速度比 DRAM更高,常用作高速缓冲存储器Cache。

13.(单选题 )在 RS232 串口中,采用哪一种校验
方式: (4 分 )
A.CRC校验
B.海明码校验
C.多种校验方式的组合
D.奇偶校验
14.(单选题 )对于 D 触发器来说,为了保证可靠
的采样,数据必须在时钟信号的上升沿到来之
前继续稳定一段时间,这个时间称为:(4 分 )
A.保持时间
B.恢复时间
C.稳定时间
D.建立时间
setup/hold time 是测试芯片对输入信号和时钟信
号之间的时间要求. 建立时间是指触发器的时钟信
号上升沿到来以前数据稳定不变的时间输入信号
应提前时钟上升沿 ( 如上升沿有效 )T 时间到达芯片这
个 T 就是建立时间 -Setup time. 如不满足 setup time, 这个数据就不能被这一时钟打入触发
器只有在下一个时钟上升沿数据才能被打入触发

保持时间是指触发器的时钟信号上升沿到来以后
数据稳定不变的时间如果hold time 不够数据同样
不能被打入触发器
建立时间(Setup Time) 和保持时间(Hold time).建立时间是指在时钟边沿前数据信号需要保持不
变的时间保持时间是指时钟跳变边沿后数据
15.(单选题 )本征半导体中加入()元素可形成
N 型半导体 (4 分 )
A.五价
B.四价
C.三价
D.二价
16.(单选题 )模拟信号数字化的过程是(4 分 )
A.采样 ->量化 ->编码
B.采样 ->编码 ->量化
C.编码 ->采样 ->量化
D.量化 ->编码 ->采样
17.(单选题 )在 Buck 电路中,不能起到减小纹
波作用的措施是 (4 分 )
A.采用多项并联的模式
B.开关管内置,提高电源的开关频率
C.输出滤波电容由陶瓷电容改为容量电解
电容
精品文档
D.增大输出滤波电感量
18.(单选题 )图示电路中 a、b 端的等效电阻 Rab 在开关 K 打开与闭合时分别为:
(4 分 )
A.10 Ω, 8Ω
B.8 Ω, 10 Ω
C.10 Ω, 10 Ω
D.10 Ω, 16 Ω
19.(单选题 )关于 PCI 总线的描述,错误的是:(4分)
A.PCI 总线是一个16 位宽的总线
B.PCI 的地址线与数据线是复用的
C.PCI 是一种独立于处理器的总线标准,可以
支持多种处理器
D.PCI 支持即插即用功能
总线宽度为32/64 位
20.(单选题 )中继器、以太网交换机、路由器分
别工作在 OSI 模型的哪位层次上: (4 分 )
A.物理层、链路层、网络层
B.物理层、网络层、链路层
C.物理层、链路层、传输层
D.链路层、链路层、网络层
物理层 :将数据转换为可通过物理介质传送的电
子信号相当于邮局中的搬运工人
数据链路层 :决定访问网络介质的方式
在此层将数据分帧,并处理流控制。

本层指定拓扑结构并提供硬件寻址。

相当于邮局中的装拆箱工人
网络层 : 使用权数据路由经过大型网络相当于邮局中的排序工人
传输层 : 提供终端到终端的可靠连接相当于公司中跑邮局的送信职员
会话层 :允许用户使用简单易记的名称建立连接
相当于公司中收寄信、写信封与拆信封的秘书
表示层 : 协商数据交换格式相当公司中简报老板、
替老板写信的助理
精品文档
应用层 :用户的应用程序和网络之间的接口老板
21.(单选题 )某电路,对100KHz 以下低频信号
干扰敏感,为减少干扰,应采用()滤波器。

(4 分 )
A.高通
B.低通
C.带阻
D.带通
22.(单选题 )捕捉毛刺用最佳触发方式()进行
触发 (4 分 )
A.Width
B.Edge
C.Glitch
D.State
23.( 单选题 )以下哪种信号异常能用逻辑分析
仪测试 (4 分 )
A.信号占空比超标
B.信号上升缓慢
C.6 个信号的异常组合
D.信号抖动过大
24.(单选题 )8421 码 10010111 表示的十进制数
是() (4 分 )
A.98
B.151
C.97
D.227
25.(单选题 )晶体管能够放大的外部条件是(4
分)
A.发射结反偏,集电结正偏
B.发射结正偏,集电结正偏
C.发射结反偏,集电结反偏
D.发射结正偏,集电结反偏。
