CT的成像原理
ct成像原理

ct成像原理
CT成像原理
计算机断层扫描(Computed Tomography,CT)通过旋转X
射线源和探测器来获取人体或物体的断层结构图像。
CT成像
原理基于被测物体对X射线的吸收以及X射线通过物体后形
成的投影图像。
在CT扫描过程中,患者被放置在一个环形的X射线机架中。
X射线机架包含了射线源和探测器,它们相对于患者会进行旋转。
射线源发射X射线通过患者的身体,而探测器记录下射
线通过的强度。
在旋转过程中,射线源和探测器会进行多次测量,以获得不同角度下的投影图像。
这些投影图像会传输到计算机中进行处理。
计算机会使用数学算法将不同角度下的投影图像重新构建成横断面的图像,即CT图像。
这样,医生或放射学技师就能够准
确地观察人体或物体的内部结构。
CT成像原理的关键之处在于射线通过物体的吸收量。
不同组
织和器官对X射线的吸收强度不同,这就导致了投影图像的
变化。
计算机根据不同的吸收强度来区分不同的组织和器官。
通过CT成像,医生可以观察到人体内部的异常情况,如肿瘤、骨折和出血等。
这为疾病的诊断和治疗提供了重要的依据。
此外,CT成像还可以用于工业领域,用于检测和分析物体的结
构和缺陷。
总结起来,CT成像原理利用X射线的吸收和投影图像的重新构建来实现对人体或物体内部结构的准确观察。
这种成像技术在医学和工业领域都具有重要应用。
ct的原理以及应用

CT的原理以及应用1. CT的原理CT(Computed Tomography)即计算机断层扫描,是一种基于X射线的成像技术,利用计算机将多个X射线投影数据重建成三维图像。
CT扫描通过旋转X射线源和探测器的相对运动,获取不同方向上的X射线投影,然后利用算法重建出患者体内的断层图像。
CT扫描的原理可以概括为以下几个步骤:•X射线产生和探测: CT扫描中使用的X射线由X射线发射器产生,经过患者体内组织后被探测器接收。
•投影数据采集: X射线发射器和探测器进行旋转运动,采集不同角度上的多个X射线投影数据。
•投影数据重建:通过利用数学算法,将多个X射线投影数据重建成三维CT图像。
•图像显示和分析:重建的CT图像可以在计算机屏幕上显示,医生可以利用这些图像进行疾病诊断和治疗规划。
2. CT的应用CT技术在医学领域具有广泛的应用,以下是一些常见的应用领域:2.1 临床应用•肿瘤检测和诊断: CT扫描可以帮助医生检测和诊断各种恶性肿瘤,包括肺癌、肝癌、脑肿瘤等。
CT扫描可以提供高分辨率的图像,对于肿瘤的定位和评估疾病的分期非常有帮助。
•骨骼和关节疾病诊断: CT扫描可以提供清晰的骨骼和关节图像,有助于诊断和评估骨骼和关节疾病,如骨折、骨肿瘤、关节炎等。
•血管成像: CT血管成像可以用于检查血管疾病,如冠状动脉狭窄、脑血管瘤等。
CT血管成像可以提供详细的血管结构信息,有助于医生做出准确的诊断和治疗决策。
2.2 临床研究应用•神经科学研究: CT扫描可用于神经科学研究,如大脑结构、功能和代谢等方面的研究。
通过CT扫描,研究人员可以观察和分析脑部结构和功能的变化,有助于了解神经系统疾病的发生和发展机制。
•器官移植研究: CT扫描可以用于器官的三维成像和定量分析,有助于器官移植的评估和规划。
通过CT扫描,研究人员可以获得器官的详细图像,了解其结构、形态和功能情况,对器官损伤和移植后的变化进行监测和评估。
2.3 工业领域应用•材料检测和分析: CT技术可以用于材料的无损检测和分析。

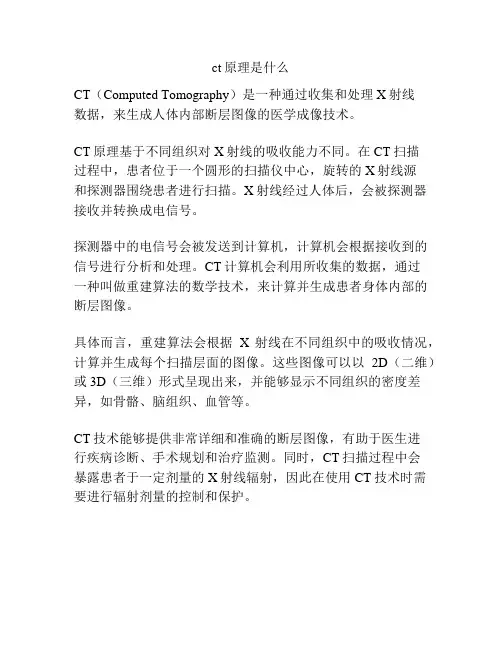

ct原理是什么

ct原理是什么
CT(Computed Tomography)是一种通过收集和处理X射线
数据,来生成人体内部断层图像的医学成像技术。
CT原理基于不同组织对X射线的吸收能力不同。
在CT扫描
过程中,患者位于一个圆形的扫描仪中心,旋转的X射线源
和探测器围绕患者进行扫描。
X射线经过人体后,会被探测器接收并转换成电信号。
探测器中的电信号会被发送到计算机,计算机会根据接收到的信号进行分析和处理。
CT计算机会利用所收集的数据,通过
一种叫做重建算法的数学技术,来计算并生成患者身体内部的断层图像。
具体而言,重建算法会根据X射线在不同组织中的吸收情况,计算并生成每个扫描层面的图像。
这些图像可以以2D(二维)或3D(三维)形式呈现出来,并能够显示不同组织的密度差异,如骨骼、脑组织、血管等。
CT技术能够提供非常详细和准确的断层图像,有助于医生进
行疾病诊断、手术规划和治疗监测。
同时,CT扫描过程中会
暴露患者于一定剂量的X射线辐射,因此在使用CT技术时需要进行辐射剂量的控制和保护。
ct与核磁共振成像原理

CT(Computed Tomography,计算机断层扫描)和核磁共振成像(Magnetic Resonance Imaging,MRI)是医学影像学中常用的两种成像技术,它们的原理有所不同。
CT成像原理:
CT利用X射线通过人体组织的不同吸收特性来获取图像。
具体原理如下:
1. 患者被放置在一个旋转的X射线源和探测器环之间。
2. X射线源和探测器环一起绕患者旋转,通过多个角度获取X射线的吸收数据。
3. 探测器测量通过患者的X射线的强度,形成一个二维的X 射线吸收剖面。
4. 通过计算机对多个角度的吸收数据进行处理,重建出患者体内的三维图像。
MRI成像原理:
MRI利用人体组织中的原子核在强磁场和射频脉冲的作用下发生共振来获取图像。
具体原理如下:
1. 患者被放置在一个强磁场中,通常是超导磁体产生的强静态磁场。
2. 通过向患者体内发送射频脉冲,使得患者体内的原子核发生共振。
3. 当射频脉冲停止后,原子核会重新放出能量,这些能量被探测器捕捉到。
4. 探测器测量原子核放出的能量,并通过计算机处理,生成图像。
CT和MRI的主要区别在于成像原理和图像特点。
CT成像速度快,对骨骼和钙化病变显示较好;MRI成像过程较慢,对软组织显示较好,可以提供更多的解剖信息。
医生会根据具体情况选择合适的成像技术来进行诊断和治疗。

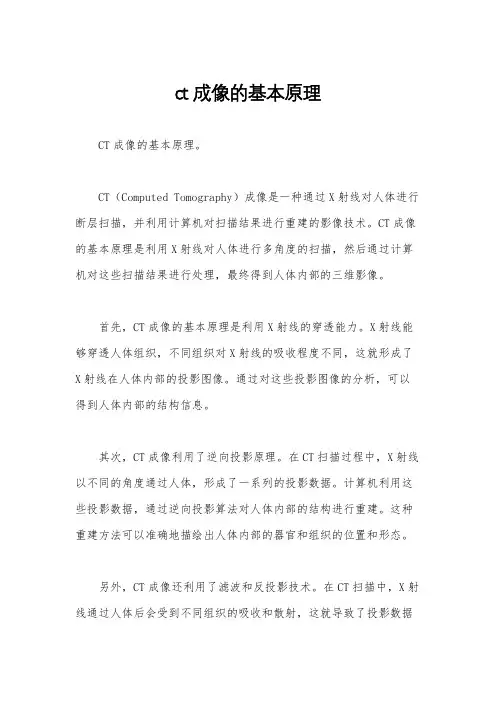

ct成像的基本原理

ct成像的基本原理CT成像的基本原理。
CT(Computed Tomography)成像是一种通过X射线对人体进行断层扫描,并利用计算机对扫描结果进行重建的影像技术。
CT成像的基本原理是利用X射线对人体进行多角度的扫描,然后通过计算机对这些扫描结果进行处理,最终得到人体内部的三维影像。
首先,CT成像的基本原理是利用X射线的穿透能力。
X射线能够穿透人体组织,不同组织对X射线的吸收程度不同,这就形成了X射线在人体内部的投影图像。
通过对这些投影图像的分析,可以得到人体内部的结构信息。
其次,CT成像利用了逆向投影原理。
在CT扫描过程中,X射线以不同的角度通过人体,形成了一系列的投影数据。
计算机利用这些投影数据,通过逆向投影算法对人体内部的结构进行重建。
这种重建方法可以准确地描绘出人体内部的器官和组织的位置和形态。
另外,CT成像还利用了滤波和反投影技术。
在CT扫描中,X射线通过人体后会受到不同组织的吸收和散射,这就导致了投影数据的衰减。
为了减小这种衰减的影响,CT系统会使用滤波器对X射线进行滤波,使得投影数据更加准确。
而反投影技术则是将滤波后的投影数据进行逆向处理,得到人体内部的结构信息。
此外,CT成像还利用了旋转式扫描技术。
在CT扫描过程中,X 射线源和探测器会围绕人体旋转,从不同的角度对人体进行扫描。
这种旋转式扫描可以获取到更多的投影数据,从而提高了重建图像的质量和准确度。
总的来说,CT成像的基本原理是利用X射线对人体进行多角度的扫描,然后通过计算机对这些扫描结果进行处理,最终得到人体内部的三维影像。
通过对X射线的穿透能力、逆向投影原理、滤波和反投影技术以及旋转式扫描技术的应用,CT成像可以准确地描绘出人体内部的结构,为临床诊断和治疗提供了重要的影像学依据。
ct 成像原理

ct 成像原理计算机断层扫描(Computed Tomography,CT)是一种医学影像学检查方法,它通过对被检查部位进行横截面扫描,获得大量的断面图像,然后利用计算机技术将这些图像叠加起来,还原出被测物体的三维形态和组织结构。
CT 成像技术已经成为现代医学诊断中不可或缺的工具之一。
CT 成像原理基于 X 射线的吸收和衰减。
通过从 X 射线管中发射出射线,穿过被检查的对象,接受器接收到通过目标后的 X 射线,然后通过一个信号转换器转化为电信号。
再通过一系列的信号处理,计算机生成断面图像或者是三维成像。
下面,我们对 CT 成像原理进行详细阐述:一、CT 成像基本原理1. X 射线成像原理X 射线成像原理是应用 X 射线与物质交互的过程。
在被检查物质被 X 射线照射时,一部分 X 射线被物质吸收,一部分 X 射线穿透通过物质,从而在被检查物质后面形成阴影。
不同组织器官的 X 射线吸收能力不同,它们形成的阴影不同,为医生提供无创的诊断资料。
透视成像是一种射线成像方法,它是应用物体所产生的阴影的方式来研究目标物体的结构。
在透视成像过程中,一个透镜将 X 射线束聚焦到被检查物体上,并将产生的阴影投射到一个探测器上。
通过探测器记录阴影和吸收的图像信息,生成病理分析报告。
CT 成像则是在透视成像原理的基础上进行的。
它通过将 X 射线束沿不同方向发射到被检查物体上,获得多组透视影像,然后利用计算机技术将这些影像进行处理,还原出被检查物体的三维图像。
二、CT 的扫描方式CT 的扫描方式主要分为两种:轴向扫描和螺旋扫描。
1. 轴向扫描轴向扫描也称为平面扫描,具有高精度和高分辨率的优点。
在轴向扫描中,探测器和X 射线管呈直角排列,接收器沿 Z 轴移动位置以捕获有关物体的相关信息。
这种扫描方式比较耗时,但精度和分辨率都比较高。
2. 螺旋扫描螺旋扫描则是在轴向扫描的基础上,实现了更高的扫描速度和更低的辐射剂量。
在螺旋扫描中, X 射线和探测器是旋转的,以产生螺旋扫描。
CT的成像原理及结构
算得到相应层面的数字矩阵。
2.计算机系统
• CT设备的计算机系统少者只有一台计算机,但由于任务量较大,常 采用多台计算机并行处理的方式,以提高采集和处理速度。
• 按照所负担的任务分为主计算机和图像处理计算机两部分。 • 图像处理计算机与主计算机相连接,负责处理多组数据,本身不能
二、CT的基本结构
• 虽然目前CT设备经过40多年的发展,出现多种设备类型,但是CT的 主要结构组成从功能上依然分为以下四部分:
• 扫描部分、计算机系统、操作控制部分以及图像的存储与显示系 统。
1.扫描部分
• 扫描部分 包括X线发生系统、准直器,检测系统、扫描架及检查床 等。
(1) X线发生系统
• 固体探测器,当接收X线能量时可将其转换电信号,进行光电换能,具 体包括:闪烁晶体探测器,闪烁晶体有碘化钠、碘化铯、钨酸镉和 锗酸铋等,但是早期的探测器在能量转换时损失较大;
• 而目前使用较多的稀土陶瓷探测器的光电转换效率大为提高。宝 石探测器也已经开发并应用于临床,其优点是对X线响应速度快、 光电转化率高、硬度高,可降低辐射损伤。
• 告:各位小伙伴 • 最近将会更新CT血管成像原理以及诊断的内容! • 需要学习及复习的伙伴可以持续关注! • 谢谢!
• 探测器是CT扫描系统中的一个重要组件。 • 由性能完全相同的探测器单元排列而成,每个探测器对应着一束窄
的X线。探测器分为气体和固体两大类。 • 较早期的CT设备多使用气体探测器,采用气体电离的原理,当X线使
气体产生电离时测量所产生电流的大小来反映X线强度的大小。 常用气体为氙气。
(3)检测系统
CT成像基本原理
CT成像基本原理首先,CT成像使用的主要是X射线。
X射线是一种电磁辐射,具有较短的波长,能够穿透人体组织。
当X射线通过人体时,不同组织对X射线的吸收程度不同。
骨骼对X射线的吸收最强,而软组织对X射线的吸收较弱。
通过测量X射线穿透体内组织后的剩余强度,可以了解不同组织的密度和分布情况。
其次,CT成像中需要利用大量的X射线来进行扫描。
为了获得高质量的图像,CT机采用了旋转扫描的方式。
患者被放置在一个水平平台上,并且此平台在X射线管和探测器的周围旋转。
X射线管通过发射无线电波激发X射线,这些X射线通过患者的身体并被探测器测量。
在一个旋转周期中,X射线管和探测器旋转一周,并记录大量的X射线数据。
然后,CT成像需要对采集到的X射线数据进行处理和重建。
在CT成像中,X射线数据的处理主要包括两个步骤:投影和重建。
在投影步骤中,CT机根据X射线的吸收强度测量数据,在二维平面上产生一个投影图像。
这个投影图像反映了X射线的吸收情况,但并不能提供内部器官的详细信息。
因此,需要进行重建步骤来生成横断面图像。
在重建过程中,CT机将多个投影图像组合在一起,通过使用数学算法来计算出器官的密度和位置信息。
这个过程称为逆 Radon 变换。
最后,生成的图像可以通过计算机显示。
在显示过程中,计算机将CT图像转换成数字信号,并进行增强、修正和彩色编码等后处理。
医生可以使用计算机的图像处理工具来观察和分析图像,以帮助进行正确的诊断。
总结一下,CT成像基本原理包括使用X射线进行扫描和测量、采集大量的X射线数据、对数据进行投影和重建,并将结果图像进行后处理和显示。
通过CT成像,医生可以获得人体内部器官的详细信息,以帮助进行准确的诊断和治疗。
ct检查的基本原理
CT检查的基本原理CT检查原理主要是利用X射线显像。
CT成像是投射射线按照特定的方式通过被成像的人体某断面,探测器接收穿过人体的射线,将射线衰减信号送给计算机处理,经计算机重建处理后形成一幅人体内部脏器的某断面的图像。
CT是医学影像领域最早使用的数字化成像设备。
1.普通型CT每次扫描只获得1帧图像,因此扫描时间较长。
2.螺旋CT是发射出X射线的球管绕人体旋转360度,即可获得640层图像。
3.电子束CT是CT的一种特殊类型,与常规CT的主要区别在于由电子束取代了X线球管的机械旋转。
4.EBT是通过电子枪发射的电子束,检查扫描的速度要远远的超过多层螺旋CT的检查扫描速度,成像时间也大大的缩短了,非常适合应用于心脏等运动器官的扫描检查。
5.能谱CT检查与单一参数常规的CT扫描检查相比,单能量图像、基物质图像、能谱曲线等多参数成像是能谱CT检查最突出的特点,其独有的多参数成像模式与常规CT检查诊断模式有很大的差别。
6.PET-CT是正电子发射体层摄影机与CT机两者的相融合的设备,是通过在两种融合的设备平台上进行疾病的诊断与检查。
对恶性肿瘤定性或定量有较高价值,虽然敏感性高,但有的病变也缺乏特异性,一般需要在其他影像检查之后,有目的地进行应用。
CT的种类大可分为普通型CT、螺旋CT、电子束CT、能谱CT和PET-CT。
1.普通型CT每次扫描只获得1帧图像,因此扫描时间较长。
2.螺旋CT是发射出X 射线的球管绕人体旋转360o,即可获得4层乃至640层图像。
3.电子束CT是CT的一种特殊类型,与常规CT的主要区别在于由电子束取代了X线球管的机械旋转。
4.EBT是通过电子枪发射的电子束,检查扫描的速度要远远的超过多层螺旋CT的检查扫描速度,成像时间也大大的缩短了,非常适合应用于心脏等运动器官的扫描检查。
5.能谱CT检查与单一参数常规的CT 扫描检查相比,单能量图像、基物质图像、能谱曲线等多参数成像是能谱CT检查最突出的特点。
c t和mr成像原理
c t和mr成像原理介绍医学成像技术在诊断疾病和治疗过程中起着重要的作用。
其中,计算机断层扫描(CT)和磁共振成像(MR)是两种常用的成像技术。
本文将深入探讨CT和MR成像的原理,以及它们在医学领域的应用。
CT成像原理CT成像,即计算机断层扫描成像,通过旋转的X射线源和探测器阵列,获取患者身体各个切面的图像。
具体原理如下:1. X射线产生与探测•X射线由X射线管产生,射线穿过患者身体后,被探测器阵列接收。
•探测器阵列将射线转换为电信号,传送给计算机进行处理。
2. 数据采集与重建•X射线源和探测器阵列围绕患者旋转,采集多个切面的数据。
•计算机根据这些数据,通过重建算法生成横断面图像。
•CT图像的灰度值代表了组织的相对密度,能够显示组织的形态和内部结构。
MR成像原理MR成像利用强磁场和无线电脉冲产生图像。
具体原理如下:1. 磁场与共振•MR利用强静态磁场对人体组织中的氢原子核进行定向排列。
•向患者体内发送无线电脉冲,使氢原子核发生共振现象。
•随后,原子核恢复到基态时,释放出能量。
2. 信号采集与处理•脉冲激发的原子核释放能量的过程中,产生了旋转磁场。
•探测器阵列接收旋转磁场产生的微弱信号。
•将接收到的信号进行强度和频率分析,得到图像。
CT与MR的对比CT和MR成像技术在医学领域中应用广泛,各有优势和适用范围。
CT的优势•CT成像速度快,适用于紧急情况下的快速诊断。
•CT图像的空间分辨率高,能够清晰显示组织的形态。
•CT对钙化和金属等物质的成像效果较好。
CT的局限性•CT使用X射线辐射,辐射剂量相对较高,对患者有一定风险。
•CT图像不适用于柔软组织成像,如脑、脊柱等器官。
•CT图像的对比度较低,对一些病灶的检测可能受到限制。
MR的优势•MR不使用辐射,对患者无损伤,适用于儿童和孕妇等特殊人群。
•MR对柔软组织成像效果好,能够清晰显示器官的解剖结构。
•MR图像的对比度高,对一些病灶更易于检测。
MR的局限性•MR成像时间相对较长,不适用于紧急情况下的快速诊断。
