喘振原因及常用解决办法
离心机喘振的解决方法
离心机喘振的解决方法
离心机是工业中常用的设备之一，但在使用中会出现一些问题，其中之一就是喘振现象。
喘振会造成设备的振动、噪音、甚至损坏，因此需要采取措施进行解决。
喘振的原因：
1.离心机叶轮或转子的不平衡或变形等问题。
2.系统的不稳定性，例如管道系统的质量不好或者管道的设计不合理，会导致气流过程中的不稳定。
3.离心机进口与出口之间的压力差异，有时候管道系统可能会堵塞导致压差增大。
解决方法：
1.增加离心机的支撑或是减小转子质量，使叶轮达到平衡状态，避免因叶轮不平衡造成的喘振。
2.管道系统质量要好，设计要合理，必要时可以加装阀门、减小管道长度、增加管道直径等方式来减少气体流动过程中的摩擦因素。
3.设置进口和出口通道，加强进出口的管道，减少管道堵塞的可能，降
低压力差。
4.调整离心机的工作条件，如调整叶轮转速、减少进口流量等方式来避免喘振。
5.安装机器振动监测仪器，及时监测离心机的工作情况，发现问题及时处理。
总之，离心机喘振是一种不可避免的现象，但是采取措施可以有效地解决喘振问题，避免设备运转中的故障和损害。
喘振的原因及解决方法有哪些
喘振的原因及解决方法有哪些喘振是一种常见的故障，那么喘振是什么原因造成的呢？下面是店铺精心为你整理的喘振的原因及解决方法，一起来看看。
喘振的原因烟风道积灰堵塞或烟风道挡板开度不足引起系统阻力过大。
(我们有碰到过但不多);两风机并列运行时导叶开度偏差过大使开度小的风机落入喘振区运行(我们常碰到的情况是风机导叶执行机构连杆在升降负荷时脱出，使两风机导叶调节不同步引起大的偏差);风机长期在低出力下运转。
喘振的解决方法风机在喘振区工作时，流量急剧波动，产生气流的撞击，使风机发生强烈的振动，噪声增大，而且风压不断晃动，风机的容量与压头越大，则喘振的危害性越大。
故风机产生喘振应具备下述条件：a)风机的工作点落在具有驼峰形Q-H性能曲线的不稳定区域内;b)风道系统具有足够大的容积，它与风机组成一个弹性的空气动力系统;c)整个循环的频率与系统的气流振荡频率合拍时，产生共振。
旋转脱流与喘振的发生都是在Q-H性能曲线左侧的不稳定区域，所以它们是密切相关的，但是旋转脱流与喘振有着本质的区别。
旋转脱流发生在图5-18所示的风机Q-H性能曲线峰值以左的整个不稳定区域;而喘振只发生在Q-H性能曲线向右上方倾斜部分。
旋转脱流的发生只决定叶轮本身叶片结构性能、气流情况等因素，与风道系统的容量、形状等无关。
旋转对风机的正常运转影响不如喘振这样严重。
风机在运行时发生喘振，情况就不相同。
喘振时，风机的流量、全压和功率产生脉动或大幅度的脉动，同时伴有明显的噪声，有时甚至是高分贝的噪声。
喘振时的振动有时是很剧烈的，损坏风机与管道系统。
所以喘振发生时，风机无法运行。
防止喘振的措施1)使泵或风机的流量恒大于QK。
如果系统中所需要的流量小于QK时，可装设再循环管或自动排出阀门，使风机的排出流量恒大于QK. ;2)如果管路性能曲线不经过坐标原点时，改变风机的转速，也可能得到稳定的运行工况。
通过风机各种转速下性能曲线中最高压力点的抛物线，将风机的性能曲线分割为两部分，右边为稳定工作区，左边为不稳定工作区，当管路性能曲线经过坐标原点时，改变转速并无效果，因此时各转速下的工作点均是相似工况点。
风机喘振的原因现象及处理方法
风机喘振的原因现象及处理方法风机喘振是指风机在运行过程中出现的振动现象，通常表现为风机整体或部分结构的不稳定振动，会导致设备损坏甚至危及人身安全。
喘振的出现往往会给生产和运行带来严重的影响，因此对于喘振现象的原因和处理方法，我们有必要进行深入的了解和研究。
一、原因分析。
1. 气动力失稳。
风机在运行时，由于叶片的设计不合理或叶片表面的腐蚀、磨损等因素，会导致风机叶片受到气动力的不稳定作用，从而引起振动。
2. 结构失稳。
风机的结构设计不合理、材料疲劳、连接螺栓松动等因素都会导致风机结构的失稳，从而引起喘振现象。
3. 惯性失稳。
风机在运行过程中，由于叶轮的不平衡或转子的不对称等因素，会导致风机的惯性失稳，从而引起振动现象。
二、现象表现。
1. 频率跳变。
风机在运行中，频率突然发生跳变，表现为振动频率明显变化，这是喘振现象的典型表现。
2. 声音异常。
风机在喘振时，会发出异常的噪音，通常是低频、深沉的嗡嗡声，这是喘振现象的另一种表现形式。
3. 振动幅值增大。
喘振时，风机的振动幅值会明显增大，甚至超出正常范围，这是喘振现象的直观表现。
三、处理方法。
1. 优化设计。
针对风机叶片和结构的设计不合理问题，可以通过优化设计来解决。
采用流场仿真、结构分析等技术手段，对风机进行全面的设计优化，提高风机的稳定性和抗振能力。
2. 定期检测。
针对风机结构的材料疲劳、连接螺栓松动等问题，需要定期进行检测和维护。
通过振动监测系统、结构健康监测技术等手段，及时发现并处理风机结构的失稳问题。
3. 动平衡调整。
针对风机惯性失稳问题，可以通过动平衡调整来解决。
对风机叶轮、转子等部件进行动平衡校正，提高风机的运行平稳性。
4. 加强管理。
在风机运行过程中，加强对风机的管理和维护，做好日常巡检和保养工作，及时发现并处理风机的异常现象，防止喘振现象的发生。
综上所述，风机喘振是一种常见的振动现象，其产生的原因复杂多样，需要我们对风机的设计、运行和维护进行全面的考虑和处理。
风机喘振的原因现象及处理方法
风机喘振的原因现象及处理方法风机喘振是指在风机运行过程中出现的振动现象，这种振动不仅会影响设备的正常运行，还会对设备的安全性和稳定性造成威胁。
因此，了解风机喘振的原因、现象及处理方法对于确保设备的正常运行至关重要。
一、风机喘振的原因。
1. 气动因素，风机在运行时，由于叶片和机壳之间的气流动态压力不稳定，会导致振动增大，从而引发喘振现象。
2. 结构因素，风机的结构设计不合理，或者叶片、轴承等零部件的制造质量不达标，都可能成为喘振的根本原因。
3. 运行条件，风机在运行过程中，如果受到外界环境因素的影响，如风速、气压等的变化，也会导致风机喘振的发生。
二、风机喘振的现象。
1. 声音异常，风机在运行时会发出异常的噪音，这种噪音往往是由于喘振引起的。
2. 振动加剧，风机在运行时振动加剧，甚至会引起设备的共振现象，严重影响设备的稳定性。
3. 能效降低，喘振会导致风机的运行效率降低，能耗增加，严重影响设备的经济性和可靠性。
三、风机喘振的处理方法。
1. 结构优化，对于风机的结构设计和零部件制造，应该严格按照相关标准和要求进行，确保结构合理、零部件质量可靠。
2. 运行监测，对于风机的运行条件进行实时监测，及时发现异常情况并进行调整，避免外界环境因素对风机运行的影响。
3. 振动控制，采用振动控制技术，对于风机的振动进行有效的控制，减小振动幅值，降低振动对设备的影响。
4. 气动优化，通过对风机的气动性能进行优化设计，降低气动因素对风机运行的影响，减小喘振的发生概率。
综上所述，风机喘振是风机运行过程中常见的问题，其原因主要包括气动因素、结构因素和运行条件等方面。
针对风机喘振的处理方法主要包括结构优化、运行监测、振动控制和气动优化等方面。
只有通过对风机喘振的原因和现象进行深入分析，并采取有效的处理方法，才能确保风机的正常运行和设备的安全稳定。
17喘振发生的原因及解决方案
c随着冷负荷的继续下降，来自压缩机的转速信号继继关闭导流叶片，并提高电动机的转速。工作原理如
下图所示。
喘振会带来的后果：
1） 使压缩机的性能显著恶化，气体参数（压力、排量）产生大幅度脉动
2） 噪声加大。
3） 大大加剧整个机组的振动，喘振使用压缩机的转子和定子的元件经受交变的动应力，压力失调引起强
烈的振动，使密封和轴承损坏，甚至发生转子和定子元件相碰等，叶轮动应力加大；
4） 电流发生脉动；
凝器中的压力下降到等于压缩出口压力为止。这时压缩机又开始向冷凝器送气，压缩机恢复正常工作。但
当冷凝器中的压力也恢复到原来的压力时，压缩机的流量又减小，压缩机出口压力又下降，气体又产生倒
流，如此周而复始，产生周期性的气流振荡现象。
喘振是压缩机一种不稳定的运行状态，压缩机周期性的发生间断的吼响声，整个机组出现强烈的热气排到蒸发器，降低压比，同时提高排气量，从而避免喘振的发生。
2）变频防喘振措施
VSD是Varialbe Speed Drives的简称，译为变频驱动装置，通过调节电动机的转速和优化压缩机导流叶片
的位置，使机组在各种工况下，尤其是部分负荷情况下，始终保持最佳效率。
喘振发生的原因及解决方案
1、喘振的原因
离心机组运行在部分负荷时，压缩机导叶开度减小，制冷剂的流量变得很小,压缩机流道中出现严重的
气体脱流，压缩抽的出口压力突然下降。由于压缩机和冷凝器联通工作，而冷凝器中气体的压力并不同时
降低，于是冷凝器中的气体压力反大于压缩机出口外的压力，造成冷凝器中的气体倒流回压缩机，直至冷
VSD控制的基本参数是是冷水出水温度实际值与设定值的温差。

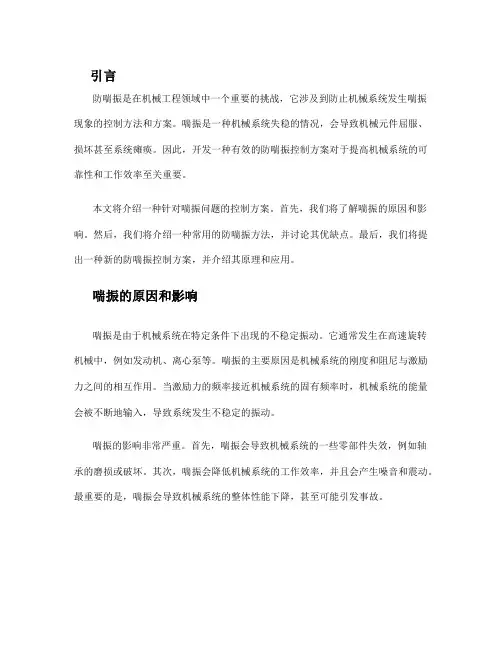

防喘振控制方案
引言防喘振是在机械工程领域中一个重要的挑战，它涉及到防止机械系统发生喘振现象的控制方法和方案。
喘振是一种机械系统失稳的情况，会导致机械元件屈服、损坏甚至系统瘫痪。
因此，开发一种有效的防喘振控制方案对于提高机械系统的可靠性和工作效率至关重要。
本文将介绍一种针对喘振问题的控制方案。
首先，我们将了解喘振的原因和影响。
然后，我们将介绍一种常用的防喘振方法，并讨论其优缺点。
最后，我们将提出一种新的防喘振控制方案，并介绍其原理和应用。
喘振的原因和影响喘振是由于机械系统在特定条件下出现的不稳定振动。
它通常发生在高速旋转机械中，例如发动机、离心泵等。
喘振的主要原因是机械系统的刚度和阻尼与激励力之间的相互作用。
当激励力的频率接近机械系统的固有频率时，机械系统的能量会被不断地输入，导致系统发生不稳定的振动。
喘振的影响非常严重。
首先，喘振会导致机械系统的一些零部件失效，例如轴承的磨损或破坏。
其次，喘振会降低机械系统的工作效率，并且会产生噪音和震动。
最重要的是，喘振会导致机械系统的整体性能下降，甚至可能引发事故。
常用的防喘振方法目前，有多种常用的防喘振方法，例如增加机械系统的刚度、增加阻尼、改变工作条件等。
以下是其中三种常见的方法：1.增加机械系统的刚度：增加机械系统的刚度可以提高其固有频率，从而使其远离激励力的频率范围。
这可以通过增加构件的截面积、采用更高强度的材料等方式实现。
2.增加阻尼：增加阻尼可以减小机械系统的振动幅值，并提高系统的稳定性。
这可以通过在机械系统中引入阻尼元件、调整阻尼器的参数等方式实现。
3.改变工作条件：改变工作条件可以改变机械系统的固有频率。
例如，改变旋转速度、负载或工作温度等参数，可以使系统的固有频率远离激励力的频率区域。
然而，这些方法各自存在一些限制和问题。
增加刚度和阻尼会增加机械系统的成本和重量，并且可能引入其他不稳定性。
同时，改变工作条件可能会影响机械系统的工作性能和使用寿命。
新的防喘振控制方案为了克服上述常用方法的限制，我们提出了一种新的防喘振控制方案，该方案结合了主动振动控制和参数优化的方法。
喘振原因及常用解决办法
喘振是透平式压缩机也叫叶片式压缩机在流量减少到一定程度时所发生的一种非正常工况下的振动;离心式压缩机是透平式压缩机的一种形式,喘振对于离心式压缩机有着很严重的危害离心式压缩机发生喘振时,典型现象有：1压缩机的出口压力最初先升高,继而急剧下降,并呈周期性大幅波动；2压缩机的流量急剧下降,并大幅波动,严重时甚至出现空气倒灌至吸气管道；3拖动压缩机的电机的电流和功率表指示出现不稳定,大幅波动；4机器产生强烈的振动,同时发出异常的气流噪声; 5离心机在极端部分负荷、冷却有问题时会发生目前来说解决喘振常用的方法：①在压气机上增加放气活门,使多余的气体能够排出;②使用可调节式叶片;③确保压气机足够流量;喘振的内部原因当气体流量减少到一定程度时,压缩机内部气流的流动方向与叶片的安装方向发生严重偏离,使进口气流角与叶片进口安装角产生较大的正冲角,从而造成叶道内叶片凸面气流的严重脱离;此外,对于离心式压缩机的叶轮而言,由于轴向涡流等的存在和影响,更极易造成叶道里的速度不均匀,上述气流脱离现象进一步加剧;气流脱离现象严重时,叶道中气体滞流,压力突然下降,引起叶道后面的高压气流倒灌,以弥补流量的不足和缓解气流脱离现象,并可使之暂恢复正常;但是,当将倒灌进来的气体压出时,由于流量缺少补给,随后再次重复上述现象;这样,气流脱离和气流倒灌现象周而复始地进行,使压缩机产生一种低频高振幅的压力脉动,机器也强烈振动,并发出强烈的噪声,管网有周期性振荡振幅大频率低并伴有周期性吼叫声,压缩机振动强烈机壳轴承均有强烈振动并发出强烈的周期性的气流声,由于振动强烈轴承液体润滑条件会遭到破坏,轴瓦会烧坏转子与定子会产生摩擦碰撞密封元件将严重破坏;离心式压缩机在生产运行过程中有时会突然产生强烈振动气体介质的流量和压力也出现大幅度脉动并伴有周期性沉闷的呼叫声以及气流波动在管网中引起的呼哧呼哧的强噪声这种现象通称为压缩机的喘振工况,压缩机不能在喘振工况长时间运行一旦压缩机进入喘振工况操作人员应立即采取调节措施降低出口压力或增加入口流量使压缩机工况点脱离喘振区实现压缩机的稳定运行;从上述分析可以看出喘振不仅与叶轮流道中气体的旋转脱离有关而且与管网容量有密切关系管网容量愈大喘振的振幅也愈大,振频愈低管网容量愈小则喘振的振幅就小喘振频率愈高这就是喘振的内部原因;。
喘振的原因及解决方法
喘振的原因及解决方法喘振的原因及解决方法1、负荷过低喘振是离心式压缩机的固有特性。
当压缩机吸气口压力或流量突然降低，低过最低允许工况点时，压缩机内的气体由于流量发生变化会出现严重的旋转脱离，形成突变失速（指气体在叶道进口的流动方向和叶片进口角出现很大偏差），这时叶轮不能有效提高气体的压力，导致压缩机出口压力降低。
但是系统管网的压力没有瞬间相应的降下来，从而发生气体从系统管网向压缩机倒流，当系统管网压力降至低于压缩机出口压力时，气体又向管网流动。
如此反复，使机组与管网发生周期性的轴向低频大振幅的气流振荡现象。
离心冷水机组在低负荷运行时，压缩机导叶开度减小，参与循环的制冷剂流量减少。
压缩机排量减小，叶轮达到压头的能力也减小。
而冷凝温度由于冷却水温未改变而维持不变，则此时就可能发生旋转失速或喘振。
2、冷凝压力过高当机组负荷过高时，冷却水温度不能及时降低，就会造成冷凝温度增高，冷凝压力也就随之增高，当增加至接近于排气压力时，冷凝器内部分制冷剂气体会倒流，此时也会发生喘振。
对于任何一台离心式压缩机，当排量小到某一极度限点或冷凝压力高于某一极度限点时就会发生喘振现象。
冷水机组是否在喘振点区域运行，主要取决于机组的运行工况。
喘振运行时离心式制冷机的一种不稳定运行状态，会导致压缩机的性能显著恶化，能效降低；大大加剧整个机组的振动，喘振使压缩机的转子和定子原件经受交变力的动应力；压力失调引起强烈的振动，使密封和轴承损坏，甚至发生转子和定子元件相碰等；叶轮动应力加大。
1、改变压缩机转速对压缩机加装变频驱动装置，将恒速转动改为变速转动。
在低负荷状态运行时，通过同时调节倒流叶片开度和电机转速，调节机组运行状态，可控制离心机组迅速避开喘振点，避免喘振对机组的伤害，确保机组运行安全。
同时，变频离心机运行在部分负荷工况时，低转速运行，降低了电机噪音，并能缓解与建筑物产生共振现象。
2、降低冷凝温度发生喘振时，一般会认为是吸入口压力过低造成的，但机组在80%以上负荷运转时也会产生喘振，则是由于冷凝压力过高引起的，这时就要想法降低冷却水温度来降低冷凝压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喘振原因及常用解决办法-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
喘振是透平式压缩机（也叫叶片式压缩机）在流量减少到一定程度时所发生的一种非正常工况下的振动。
离心式压缩机是透平式压缩机的一种形式，喘振对于离心式压缩机有着很严重的危害
离心式压缩机发生喘振时，典型现象有：
1)压缩机的出口压力最初先升高，继而急剧下降，并呈周期性大幅波动；
2)压缩机的流量急剧下降，并大幅波动，严重时甚至出现空气倒灌至吸气管道；
3)拖动压缩机的电机的电流和功率表指示出现不稳定，大幅波动；
4)机器产生强烈的振动，同时发出异常的气流噪声。
5)离心机在极端部分负荷、冷却有问题时会发生
目前来说解决喘振常用的方法：
①在压气机上增加放气活门，使多余的气体能够排出。
②使用可调节式叶片。
③确保压气机足够流量。
喘振的内部原因
当气体流量减少到一定程度时，压缩机内部气流的流动方向与叶片的安装方向发生严重偏离，使进口气流角与叶片进口安装角产生较大的正冲角，从而造成叶道内叶片凸面气流的严重脱离。
此外，对于离心式压缩机的叶轮而言，由于轴向涡流等的存在和影响，更极易造成叶道里的速度不均匀，上述气流脱离现象进一步加剧。
气流脱离现象严重时，叶道中气体滞流，压力突然下降，引起叶道后面的高压气流倒灌，以弥补流量的不足和缓解气流脱离现象，并可使之暂恢复正常。
但是，当将倒灌进来的气体压出时，由于流量缺少补给，随后再次重复上述现象。
这样，气流脱离和气流倒灌现象周而复始地进行，使压缩机产生一种低频高振幅的压力脉动，机器也强烈振动，并发出强烈的噪声，管网有周期性振荡振幅大频率低并伴有周期性吼叫声，压缩机振动强烈机壳轴承均有强烈振动并发出强烈的周期性的气流声，由于振动强烈轴承液体润滑条件会遭到破坏，轴瓦会烧坏转子与定子会产生摩擦碰撞密封元件将严重破坏。
离心式压缩机在生产运行过程中有时会突然产生强烈振动气体介质的流量和压力也出现大幅度脉动
并伴有周期性沉闷的呼叫声以及气流波动在管网中引起的呼哧呼哧的强噪声这种现象通称为压缩机的喘振工况，压缩机不能在喘振工况长时间运行一旦压缩机进入喘振工况操作人员应立即采取调节措施降低出口压力或增加入口流量使压缩机工况点脱离喘振区实现压缩机的稳定运行。
从上述分析可以看出喘振不仅与叶轮流道中气体的旋转脱离有关而且与管网容量有密切关系管网容量愈大喘振的振幅也愈大，振频愈低管网容量愈小则喘振的振幅就小喘振频率愈高
这就是喘振的内部原因。
