耐火浇注料与可塑料不同及使用方法
耐火浇注料的使用方法
耐火浇注料的使用方法
首先，选择合适的耐火浇注料非常重要。
根据具体使用环境和
要求，选择适合的耐火浇注料材料，包括耐火度、耐压强度、耐磨
性等性能指标。
只有选择合适的耐火浇注料，才能保证其在使用过
程中具有良好的性能表现。
其次，进行耐火浇注料的配比。
在使用耐火浇注料之前，需要
进行配比工作，确保原材料的比例合理，以保证耐火浇注料的性能
和稳定性。
配比过程中需要严格按照配方要求进行，确保每一种原
材料的比例准确无误。
接着，进行耐火浇注料的搅拌和制备。
在配比完成后，需要进
行搅拌和制备工作，将各种原材料充分混合，确保耐火浇注料的均
匀性和稳定性。
搅拌过程需要注意时间和速度，以确保混合均匀，
避免出现材料分层或者结块现象。
然后，进行耐火浇注料的施工。
在进行施工前，需要对施工现
场进行清理和准备工作，确保施工环境整洁和安全。
在施工过程中，需要根据具体要求进行浇注和压实，确保耐火浇注料的使用效果和
稳定性。
最后，进行耐火浇注料的养护。
在施工完成后，需要对耐火浇
注料进行养护工作，确保其在使用过程中具有良好的性能和稳定性。
养护工作包括保湿和加热等，以确保耐火浇注料的性能得到充分发挥。
总的来说，耐火浇注料的使用方法包括选择合适的材料、配比、搅拌制备、施工和养护等环节。
只有严格按照要求进行操作，才能
保证耐火浇注料的使用效果和稳定性。
希望以上内容能够对大家有
所帮助，谢谢！。
耐火可塑料怎么施工的？看完就懂！

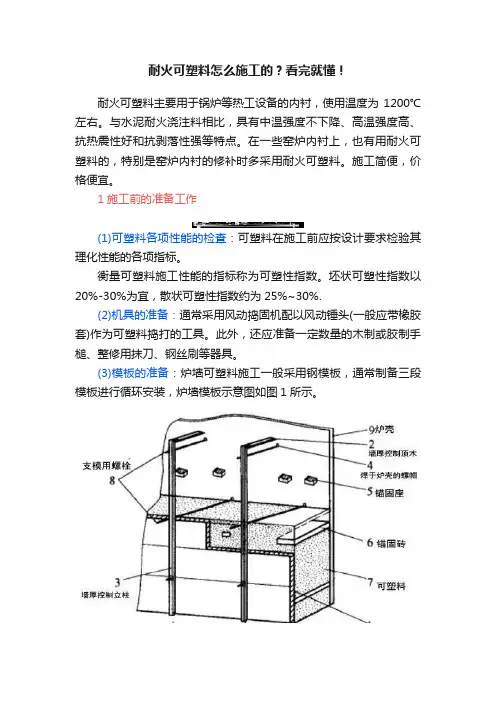

耐火可塑料怎么施工的？看完就懂！耐火可塑料主要用于锅炉等热工设备的内衬，使用温度为1200℃左右。
与水泥耐火浇注料相比，具有中温强度不下降、高温强度高、抗热震性好和抗剥落性强等特点。
在一些窑炉内衬上，也有用耐火可塑料的，特别是窑炉内衬的修补时多采用耐火可塑料。
施工简便，价格便宜。
1施工前的准备工作(1)可塑料各项性能的检査：可塑料在施工前应按设计要求检验其理化性能的各项指标。
衡量可塑料施工性能的指标称为可塑性指数。
坯状可塑性指数以20%-30%为宜，散状可塑性指数约为25%~30%.(2)机具的准备：通常采用风动捣固机配以风动锤头(一般应带橡胶套)作为可塑料捣打的工具。
此外，还应准备一定数量的木制或胶制手槌、整修用抹刀、钢丝刷等器具。
(3)模板的准备：炉墙可塑料施工一般采用钢模板，通常制备三段模板进行循环安装，炉墙模板示意图如图1所示。
图1 炉墙模板示意图炉顶模版宜采用吊挂模板方法。
如图2所示。
图2 炉顶吊挂模板图安装吊模时，要使炉顶锚固砖与模板间留有一定间隙(小于如果炉顶锚固砖坐落在模板上，将使吊挂装置松弛，形成各锚固砖受力不一，会严重影响炉顶可塑料质量。
2、可塑料的施工(1)锚固装置的安装固定。
施工前应根据设计规定在炉墙和炉顶安装锚固装置。
炉墙锚固装置一般由异型耐火砖和焊接在炉壳上的金属件连接组成，如图3所示。
图3 炉墙的锚固装置炉墙锚固砖应在可塑料捣打至其底面水平处予以固定，并与金属件连接的螺栓拧紧。
炉顶锚固装置是由异型耐火砖与金属挂件组成它们相连后，吊挂于钢梁上，如图4所示。
图4 炉顶的锚固装置炉顶锚固砖安装应在可塑料铺排与捣打至相应位置后进行。
安装前，先将木模砖打入已捣实的可塑料体中，以形成与砖面相同的凹凸面，再将锚固砖嵌入和固定。
此时，还应注意锚固砖与可塑料体紧密咬合。
(2)可塑料的铺排与捣打。
可塑料坯铺排应错缝靠紧，并应逐层进行捣打，即在第-层料坯全部捣打完毕后方可铺排第二层。
其捣打方向应垂直于施工面。
耐火浇注料使用方法
耐火浇注料使用方法一、耐火浇注料的基本概念耐火浇注料是一种用于耐火材料施工的特殊材料。
它由耐火材料颗粒、粘结剂和添加剂组成。
其主要功能是耐火材料的形成和固定，确保耐火构建物的稳定性和耐火性能。
二、耐火浇注料的特点耐火浇注料具有以下特点： 1. 适应性强：能适应各种复杂的工程形状和尺寸。
2. 施工性好：可浇注成形，适用于各种工艺要求。
3. 强度高：耐火浇注料具有良好的耐高温和耐热震性能。
4. 密实性好：材料密度大，结构致密，能有效防止热传导。
5. 耐化学腐蚀性强：能耐受酸、碱等化学介质的侵蚀。
三、耐火浇注料的使用方法耐火浇注料的使用方法主要包括以下几个步骤：1. 施工前准备•确定施工区域：根据工程需要，确定耐火材料的浇注区域。
•清理施工区域：清除施工区域中的杂物和灰尘，确保施工环境干净。
•准备施工设备：准备好所需的浇注设备和工具，如搅拌机、输送泵、浇注模具等。
2. 材料准备•确定材料配比：根据耐火材料的种类和使用要求，确定合理的材料配比。
•准备材料：按照所需的配比，准备好耐火材料颗粒、粘结剂和添加剂。
3. 施工操作1)搅拌材料：将耐火材料颗粒、粘结剂和添加剂放入搅拌机中，按照一定的比例和时间进行搅拌，直至材料均匀混合。
2)浇注材料：将搅拌好的材料倒入浇注设备中，使用输送泵将材料送入浇注模具中。
3)振实材料：使用振动器对模具进行振动，以使材料排气并达到更好的密实效果。
4)平整表面：使用抹平工具对材料表面进行修整，使其平整光滑。
5)养护材料：根据耐火浇注料的要求，进行适当的养护，保证材料的固化和硬化过程。
4. 施工注意事项•施工环境要尽量避免受潮和受冷凝水影响。
•施工过程中要注意安全，佩戴好防护用具，避免发生意外事故。
•材料搅拌时要注意控制搅拌时间和搅拌速度，避免过度搅拌导致材料熔化或孔洞形成。
四、耐火浇注料的应用领域耐火浇注料主要应用于以下领域： 1. 冶金工业：用于高炉、钢包、转炉等高温设备的耐火内衬。
火电厂耐火材料技术指标
一、耐火浇注料：适用于炉内中、低温和烟道炉顶等部位的内衬。
1、密度：≥2000Kg/ M32、耐压强度：≥25Mpa3、抗折强度：≥5Mpa4、热震稳定性：≥15次(900℃*3H,水冷)5、耐火度：：≥1650℃二、高强度耐火浇注料：适用于炉内中、高温部位、抗渣侵蚀性能要求较高的区域。
1、密度：≥2200Kg/ M32、耐压强度：≥30Mpa3、抗折强度：≥6Mpa4、热震稳定性：≥20次(900℃*3H,水冷)5、耐火度：：≥1710℃三、钢纤维增强耐火浇注料：适用于需要抗拉强度大和抗热震性能高的如折烟角、炉烘等部位。
1、密度：≥2350Kg/ M32、耐压强度：≥60Mpa 110℃*24h≥35Mpa 1000℃*3h3、抗折强度：≥9Mpa 110℃*24h≥5Mpa 1000℃*3h4、1100℃室温水急冷急热循环5次后抗折强度：≥4Mpa5、耐火度：：≥1710℃6、烧后线变化率：±0.4%四、耐磨耐火浇注料：适用于旋风炉、燃煤炉卫燃带等煤灰冲击和磨蚀严重、高温部位的内衬。
1、密度：≥2500Kg/ M32、耐压强度：≥90Mpa 110℃*24h≥110Mpa 1000℃*3h3、抗折强度：≥13Mpa 110℃*24h≥15Mpa 1000℃*3h4、热震稳定性：≥25次(900℃*3H,水冷)5、耐火度：：≥1780℃6、耐磨性：≤8cm3(GB/T18301-2001)五、碳化硅耐磨耐火浇注料：碳化硅耐磨浇注料是以优质耐磨耐高温材料棕刚玉和耐磨、高导热材料碳化硅为基料，按严格的配方复合而成，具有高温强度好、耐磨抗冲刷、高导热、抗热震、耐腐蚀、密封性好速凝早强等诸多特点，是近年来对耐磨、高导性能要求高的部位最为理想的换代产品。
1、密度：≥2800Kg/ M32、耐压强度：≥90Mpa 110℃干燥后≥140Mpa 1350℃烧后3、抗折强度：≥12Mpa 110℃干燥后≥25Mpa 1350℃烧后4、热震稳定性：≥45次(850℃，水冷)5、耐火度：≥1790℃6、耐磨性：≤6cm3(GB/T18301-2001)7、SiC ：≥50%一、微膨胀耐火可塑料：适用于锅炉敷管炉墙内层、烟道和炉顶等部位的内衬。
耐火浇注料使用说明
耐火浇注料使用说明及注意事项：高铝质耐火浇注料是以高铝矾土熟料为主料，以优质CA-50铝酸盐水泥为结合剂，并与多种外加剂相配合，具有体积密度大、强度高、耐磨、抗热震、抗侵蚀、耐火度高等优点，是一种水硬性耐火材料，为了充分发挥其优点和性能，施工时应按以下要求进行：1.浇注施工前应将作业面清扫干净，除去表面锈垢杂质，检查锚固件是否齐全、牢固，如不齐全的应补齐，焊接不牢固应焊接牢固，温度在500℃以上的部位要采用耐热锚固件，锚固件表面应涂一层厚度为1-2mm的沥青或缠绕塑料膜，以便在金属锚固件和耐火材料之间留出一条热膨胀缝，按要求支模，模板必须平滑，严密牢固，并在模板表面涂涮一层黄油以利于脱模。
2.本材料为予混集料，现场无需配料，加水搅拌即可。
混料搅拌必须采用强制式搅拌机进行机械搅拌，搅拌器具需预先清理干净，严禁与硅酸盐水泥、石灰等混合。
3.夏季炎热的天气或高温部位必须采取相应的降温措施，保持温度最高不得高于30℃，冬季施工必须采取保温措施，现场施工环境温度最低不得低于+5℃，水温应保持在15-25℃.4.混料搅拌时应根据施工的用量和搅拌机的容量，以整袋料为单位确定加入量，并一次把大袋及大袋内的小袋同时加入不允许漏掉和多加。
5.搅拌用水应采用PH6-8的可饮用水，加水量一般是浇注料粉料重量的9-11%水温应保持在15-25℃，严格掌握用水量，并准确计量，加水后搅拌4-6分钟，用手抓一把混合的料，能握成团状、不开裂、不流淌，即可出机使用，每次搅拌好的料必须在30分钟内用完，已凝结的料不能二次加水搅拌使用。
6.浇注成型时，必须连续作业一次完成，浇注面积大的应根据设计要求留设膨胀缝，以膨胀缝的留设情况分块浇注，如果不能一次浇注成型必须分层浇注时，相隔时间不得超过底层的初凝时间，结合部位的表面应扒成毛面，使其结合严密。
7.采用机械振捣，振捣器应采用高频轻型表面平板振动器或播入式振捣棒，浇捣时先初步以手工扒平，然后在边角处稍加压实，防止膨胀缝隔板变形变位。
耐火浇注料使用说明

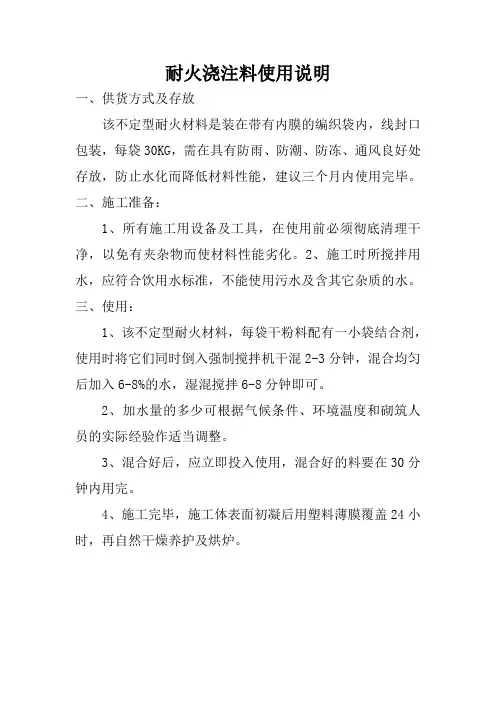

耐火浇注料使用说明
一、供货方式及存放
该不定型耐火材料是装在带有内膜的编织袋内，线封口包装，每袋30KG，需在具有防雨、防潮、防冻、通风良好处存放，防止水化而降低材料性能，建议三个月内使用完毕。
二、施工准备：
1、所有施工用设备及工具，在使用前必须彻底清理干净，以免有夹杂物而使材料性能劣化。
2、施工时所搅拌用水，应符合饮用水标准，不能使用污水及含其它杂质的水。
三、使用：
1、该不定型耐火材料，每袋干粉料配有一小袋结合剂，使用时将它们同时倒入强制搅拌机干混2-3分钟，混合均匀后加入6-8%的水，湿混搅拌6-8分钟即可。
2、加水量的多少可根据气候条件、环境温度和砌筑人员的实际经验作适当调整。
3、混合好后，应立即投入使用，混合好的料要在30分钟内用完。
4、施工完毕，施工体表面初凝后用塑料薄膜覆盖24小时，再自然干燥养护及烘炉。
浇注料和耐火可塑料有何区别
耐火浇注料与可塑料都属于耐火材料，耐火浇注料是由耐火骨料、粉料和
结合剂组成的混合料，适于采用浇注、振动方法施工，多用于构筑工业炉内衬，而可塑料是由耐火骨料、黏土细粉、水及化学结合剂按照定比例经过充分混炼
而成的泥坯状或泥团状的具有定黏性和可塑性的耐火材料，以捣打、震动等方
式进行施工。
两者区别介绍如下：
一、膨胀设计不同
耐火浇注料施工时要埋设PVC胀缝板，炉衬或者炉底整体性不是很理想。
耐火可塑料采用“0”膨胀设计原则，使得材料在高温状态下相互“拉”或是“压”的内应力都很小，炉衬体处于稳定状态，炉衬的整体性好。
二、耐热震性不同
耐火可塑料能够经受炉窑温度的剧烈变化，耐火焰冲击，可以频繁停炉、
升温，不必担心炉衬剥落，其耐热震性是般浇注料的3〜6倍。
因此采用可塑
料炉衬的加热炉在日常使用中允许快速升温及快速降温，而浇注料将导致剥落
等问题出现。
三、烘炉方式不同
耐火浇注料在施工后需要等待固化、养生、漫长的烘炉过程，且不适合在
冬季施工，必须注意防冻。
可塑料适合年四季施工，在施工后无须养护，可以
立即升温，烘炉升温速度为50℃/h,—般24h即可达到生产操作所要求的炉温，大大缩短了烘炉时间，减少了烘炉费用。
巩义市恩众耐材科技有限公司是冶金用耐火材料专业生产厂家，主要产品
有铁水预处理脱硫喷枪、镁碳砖、整体炉盖及预制件等功能材料，钢包浇注料、铁包浇注料、自流料、火泥等不定形耐火浇注料。
浇注料耐火材料
浇注料耐火材料浇注料是一种用于耐火材料的施工方法，通过将干粉料和水混合，形成可浇注的糊状物质，然后将其倒入模具中进行成型。
浇注料在耐火材料行业中应用广泛，其耐火性能和施工便利性使其成为建筑、冶金、化工等领域不可或缺的材料之一。
首先，浇注料的主要成分包括粘结剂、骨料和添加剂。
粘结剂通常采用水玻璃、硅酸盐水泥、磷酸盐水泥等，这些粘结剂能够在高温下形成坚固的结构，保证浇注料在使用过程中不会出现开裂或脱落的情况。
骨料则通常采用高铝骨料、膨胀珍珠岩等，这些骨料具有良好的耐火性能和抗压强度，能够增强浇注料的整体性能。
此外，添加剂的选择也至关重要，它们能够改善浇注料的流动性、抗震性和耐磨性，使其更适合各种工程环境的需求。
其次，浇注料的施工工艺也是影响其性能的重要因素。
在施工过程中，首先需要对模具进行清理和涂抹防粘剂，以便后续浇注料的顺利脱模。
然后将干粉料和水按照一定的比例混合搅拌，形成均匀的糊状物质。
接下来，将混合好的浇注料倒入模具中，并采用振实或振动的方式排除气泡，确保浇注料的致密性和均匀性。
最后，待浇注料凝固后，进行脱模和养护，使其达到设计要求的强度和耐火性能。
最后，浇注料的应用领域非常广泛。
在建筑行业中，浇注料常用于高炉、炼钢炉、转炉、电炉等工业炉窑的内衬、炉顶、炉墙等部位，以保证工业设备的正常运行和使用寿命。
在冶金行业中，浇注料常用于铁水包、钢水包、转炉等设备的内衬和修补，以抵御高温和腐蚀的侵蚀。
在化工行业中，浇注料常用于石油炼制炉、化肥炉、玻璃窑等设备的内衬和维修，以确保设备的安全和稳定运行。
总之，浇注料作为一种重要的耐火材料，其在工业生产和建筑领域中发挥着不可替代的作用。
通过合理选择材料、科学施工工艺和严格质量控制，能够保证浇注料具有良好的耐火性能和使用寿命，为各行业的发展提供坚实的保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耐火浇注料
耐火浇注料是一种由耐火物料制成的粒状和粉状材料，加入一定量结合剂和水分共同组成的，具有较高流动性的，适宜用浇注方法施工。
耐火浇注料是不定型耐火材料的主要品种，根据所用胶结料的不同，其养护成型机理可分为水硬性、气硬性和火硬性三种。
①水硬性耐火浇注料：以水泥为胶结料的浇注料在硬化过程中需要有水来参与化学反应，形成胶凝硬化强度，都是水硬性耐火浇注料。
水泥是决定浇注料强度（特别是常温强度）的主要因素，但是它的耐火度相对较低，所以在保证必要的常温强度之后，应尽可能地减少水泥用量。
若为了密实性和施工的和易性需要，可以适当增加耐火粉料。
减少水泥用量也是降低造价的措施之一。
在施工中应严格防止铝酸盐水泥与硅酸盐水泥、石灰等混用。
因为这两种不同化学成分的物质混合后会产生含水铝酸三钙，使强度大大降低。
②气硬性耐火浇注料：是指其胶结剂在养护中吸收空气中的CO2而逐渐凝固硬化。
耐火浇注料中最常用的是水玻璃耐火混凝土。
水玻璃耐火浇注料除了有耐高温的性能之外，它还有耐酸、耐磨的性能，因此常用作化工设备的内衬。
水玻璃耐火浇注料在自然条件下硬化的过程很慢，在施工时需加入促凝剂（氟硅酸钠、高铝水泥等）。
④火硬性耐火浇注料：以磷酸和磷酸盐作胶结料的浇注料，需要经过加热烘烤后才能获得强度和高温性能，故称火硬性耐火浇注料。
（5）耐火可塑料
可塑料是由粉状和粉状物料与可塑粘土等结合剂和增塑料配合，加入少量水，经充分混炼，所组成的一种呈泥膏状并在较长时间内保持较高可塑性的不定形耐火材料。
粒状和粉状料是可塑料的主要组成部分，一般占总量的70％～85％。
它可由各种材质的耐火原料组成，并常依材质对可塑料进行分类并命名。
由于这种不定形耐火材料主要用于不直接与熔融物接触的各种加热炉中，一般多采用粘土熟料和高铝质熟料。
制轻质可塑料可采用轻质粒状料。
可塑性粘土是可塑料的主要组分，虽占可塑料总量的10％～25%，但对可塑料的可塑性、对可塑料和其硬化体的结合强度、体积稳定性和耐火性能影响却很大。
在一定意义上，可认为粘土的性质和数量控制着可塑料的性质。
一般要求可塑料应具有较高的可塑性，而经长时间储存后，仍具有一定的可塑性，称为可塑料的工作性。
可塑性与粘土特性和粘土用量有关，此外，主要取决于水分的数量，它随水量的增加而提高。
但，水量过高会带来不利的影响。
一般5％～10％为宜。
欲使可塑料的可塑性在其保存期内无显著降低，不能采用水硬性结合剂。
可塑料在施工时勿需特别的技术。
当用以制成炉衬时，将可塑料由密封容器中取出，铺在吊挂砖或拉钩之间，用木锤或气锤（每层厚50mm～70mm）捣实即可。
在尚未硬化前，可进行表面加工。
为便于使其中水分排出，每隔一定间隔打通气孔。
最后根据设计设胀缩缝。
若用以制整体炉盖，可先在底模上施工，经干燥后再吊装。
可塑料底使用温度主要所用粒状和粉状料底品质而异。
如，普通粘土者可用于1300℃～1400℃以下，优质者1400℃～1500℃；高铝质者1600℃～1700℃甚至更高；铬质者1500℃～1600℃。
表3.5.3
不定形耐火材料的主要特征
种类定义和主要特征
浇注料以粉粒状耐火物料与适当结合剂和水等配成，具有较高流动性的耐火材料，多以浇注和（或）震实方式施工，结合剂多用水硬性铝酸钙水泥。
用绝热的轻质材料制成者称轻质浇注料。
可塑料由粉粒状耐火物料与粘土等结合剂和增增塑剂配成，呈泥膏状，在较长时间内具有较高可塑性，施工时可轻捣或压实，经加热获得强度。
捣打料以粉粒状耐火物料与结合剂组成的松散状耐火材料，以强力捣打方式施工。
喷射料以喷射方式施工用的不定形耐火材料，分湿法施工和干法施工两种。
因主要用于涂层和修补其他炉衬，还分别称为喷涂料和喷补料。
投射料以投射方式施工用的不定形耐火材料。
耐火泥以细粉状耐火物料和结合剂组成的不定形耐火材料。
有普通耐火泥、气硬性耐火泥、水硬性耐火泥和热硬性耐火泥之分。
加适当液体制成的膏状和浆状混合料，常称为耐火泥膏和耐火泥浆，用于涂抹之用时，也称为涂抹料。
