带式输送机选型设计
皮带选型

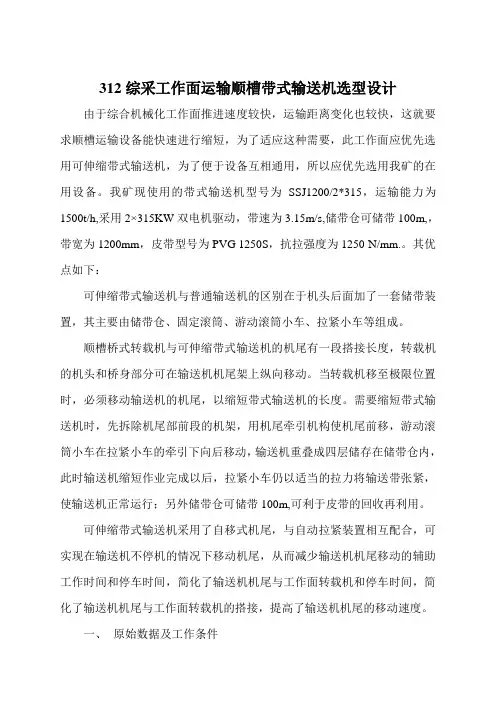

312综采工作面运输顺槽带式输送机选型设计由于综合机械化工作面推进速度较快，运输距离变化也较快，这就要求顺槽运输设备能快速进行缩短，为了适应这种需要，此工作面应优先选用可伸缩带式输送机，为了便于设备互相通用，所以应优先选用我矿的在用设备。
我矿现使用的带式输送机型号为SSJ1200/2*315，运输能力为1500t/h,采用2×315KW双电机驱动，带速为3.15m/s,储带仓可储带100m,，带宽为1200mm，皮带型号为PVG1250S，抗拉强度为1250 N/mm.。
其优点如下：可伸缩带式输送机与普通输送机的区别在于机头后面加了一套储带装置，其主要由储带仓、固定滚筒、游动滚筒小车、拉紧小车等组成。
顺槽桥式转载机与可伸缩带式输送机的机尾有一段搭接长度，转载机的机头和桥身部分可在输送机机尾架上纵向移动。
当转载机移至极限位置时，必须移动输送机的机尾，以缩短带式输送机的长度。
需要缩短带式输送机时，先拆除机尾部前段的机架，用机尾牵引机构使机尾前移，游动滚筒小车在拉紧小车的牵引下向后移动，输送机重叠成四层储存在储带仓内，此时输送机缩短作业完成以后，拉紧小车仍以适当的拉力将输送带张紧，使输送机正常运行；另外储带仓可储带100m,可利于皮带的回收再利用。
可伸缩带式输送机采用了自移式机尾，与自动拉紧装置相互配合，可实现在输送机不停机的情况下移动机尾，从而减少输送机机尾移动的辅助工作时间和停车时间，简化了输送机机尾与工作面转载机和停车时间，简化了输送机机尾与工作面转载机的搭接，提高了输送机机尾的移动速度。
一、原始数据及工作条件带式输送机使用于33412工作面运输顺槽，运输顺槽总长2226.5m(其中上库巷100m，坡度11.5°，运输顺槽距切巷300m，坡度15°，所运送物料为原煤，运输量为595t（每小时一刀煤），原煤最大块度350mm,松散度0.9t/m3，。
二、带式输送机选型可伸缩带式输送机一般出厂长度为1200m，因此该运输顺槽皮带可分为两部，因考虑到二部皮带会随着工作面的推进而先缩短，提前度过300m 坡度为15°的巷道，而头部皮带使用周期长，故决定头部皮带为1000m，二部皮带为1226.5m。
煤矿主斜井带式输送机选型设计分析

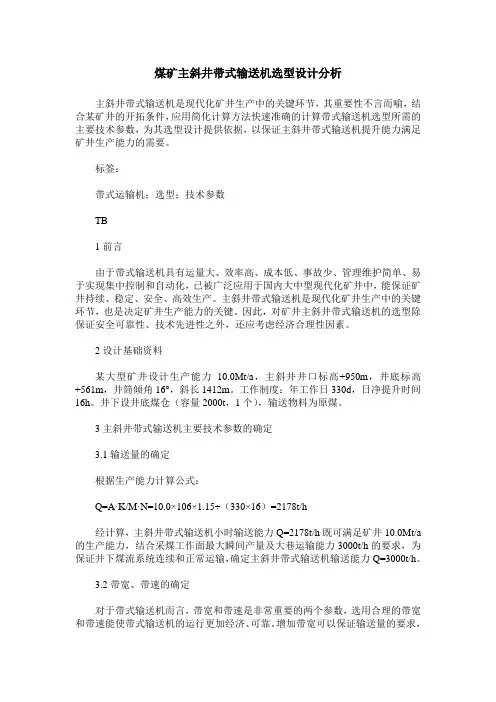

煤矿主斜井带式输送机选型设计分析主斜井带式输送机是现代化矿井生产中的关键环节，其重要性不言而喻，结合某矿井的开拓条件，应用简化计算方法快速准确的计算带式输送机选型所需的主要技术参数，为其选型设计提供依据，以保证主斜井带式输送机提升能力满足矿井生产能力的需要。
标签：带式运输机；选型；技术参数TB1前言由于带式输送机具有运量大、效率高、成本低、事故少、管理维护简单、易于实现集中控制和自动化，已被广泛应用于国内大中型现代化矿井中，能保证矿井持续、稳定、安全、高效生产。
主斜井带式输送机是现代化矿井生产中的关键环节，也是决定矿井生产能力的关键。
因此，对矿井主斜井带式输送机的选型除保证安全可靠性、技术先进性之外，还应考虑经济合理性因素。
2设计基础资料某大型矿井设计生产能力10.0Mt/a，主斜井井口标高+950m，井底标高+561m，井筒倾角16°，斜长1412m。
工作制度：年工作日330d，日净提升时间16h。
井下设井底煤仓（容量2000t，1个），输送物料为原煤。
3主斜井带式输送机主要技术参数的确定3.1输送量的确定根据生产能力计算公式：Q=A·K/M·N=10.0×106×1.15÷（330×16）=2178t/h经计算，主斜井带式输送机小时输送能力Q=2178t/h既可满足矿井10.0Mt/a 的生产能力，结合采煤工作面最大瞬间产量及大巷运输能力3000t/h的要求，为保证井下煤流系统连续和正常运输，确定主斜井带式输送机输送能力Q=3000t/h。
3.2带宽、带速的确定对于带式输送机而言，带宽和带速是非常重要的两个参数，选用合理的带宽和带速能使带式输送机的运行更加经济、可靠。
增加带宽可以保证输送量的要求，但势必增加井筒断面，增加初期投资；提高带速对降低井巷工程费用比较有利，带速愈高，物料单位长度质量愈小，所需胶带强度愈低，减速器功率传动比减小，整机设备费用减低。
毕业设计——带式输送机的选型与设计说明书
毕业设计计算说明书设计题目：带式输送机的选型与设计机电系：机械制造与自动化班级：设计者：学号：指导教师：目录一、概述 (1)1.1带式输送机的发展历程及发展方向 (1)1.2 输送机的分类 (2)1.3 驱动装置 (3)二、运动方案的拟订 (5)三、减速器设计 (8)3.1 选择电动机 (8)3.1.1 选择电动机的容量 (8)3.1.2 确定电动机的转速 (9)3.2 计算总传动比并分配各级传动比 (10)3.3 运动参数的计算 (10)3.3.1计算各轴转速: (10)3.3.2 各轴的功率和转矩 (10)3.4 传动零件(齿轮)的设计 (12)3.4.1 高速级齿轮传动的设计计算 (12)3.4.1.1 选择材料、齿轮精度等级、类型及齿数 (12)3.4.1.2按齿面接触强度设计 (13)3.1.4.3 按齿根弯曲强度设计 (15)3.4.1.4几何尺寸计算 (17)3.4.2 低带级齿轮传动的设计计算 (18)3.4.2.1 选择材料、齿轮精度等级、类型及齿数 (18)3.4.2.2 按齿面接触强度设计 (18)3.4.2.3 按齿根弯曲强度设计 (20)3.4.2.4几何尺寸计算 (22)3.5 轴的设计 (22)3.5.1 轴的材料 (22)3.5.2轴径的初步估算 (22)3.5.3 轴的结构设计 (23)3.5.4按弯扭合成进行轴的强度校核 (25)3.6 轴承的选择 (35)3.6.1 轴I上的轴承的选择 (35)3.6.2 轴II上的轴承的选择 (37)3.6.3 轴III(输出轴)上的轴承的选择 (41)3.7.1 高速级大齿轮与轴的联接 (43)3.7.2 低速级大齿轮与轴的联接 (44)3.8 箱体结构设计 (44)3.9 联轴器、润滑、密封、公差及其他附件设计 (47)3.9.1 联轴器的选择设计 (47)3.9.1.1 高速轴联轴器 (47)3.9.1.2 低速级联轴器的选择设计 (48)3.9.3 密封 (52)3.9.4 公差与配合 (53)3.9.5 其他附件的设计 (53)四、驱动滚筒设计 (56)4.1 驱动滚筒的选择设计 (56)4.2 驱动滚筒轴的设计 (61)4.2.2滚筒轴的校核 (61)4.2.3 滚筒的周向定位 (61)五、托辊的设计 (65)5.1 作用 (65)5.2 托辊的类型 (65)5.3槽形托辊 (67)5.4 缓冲托辊 (68)5.5 回程托辊 (69)5.6 调心托辊 (70)六、机架 (73)七、拉紧装置 (74)总结 (75)致谢 (76)参考文献 (77)一、概述1.1带式输送机的发展历程及发展方向随着世界装备制造业向中国转移及我国带式输送机产品的技术进步，中国成为世界上最大的带式输送机产品研发和制造基地指日可待，5年后我国带式输送机全球市场占有率将达到50%左右。
TD75型带式输送机设计选型手册 清晰版
表 1-2 平形和三节托辊输送带上最大面积 S
槽角λ
0°
0.0047 0.0094 0.0145
0.0083 0.0169 0.0259
0.0130 0.0265 0.0406
0.0210 0.0427 0.0653
0.0303 0.0626 0.0958
0.0425 0.0864 0.1320
0.0560 0.1140 0.1750
5.橡胶带的安全系数 m 见表 2-2。
帆布层数Z 硫化接头
m 机械接头
表 2-2 橡胶输送带安全系数
3～4 8 10
5～8 9 11
9～12 10 12
6.橡胶输送带复盖胶的推荐厚度见表 2-3。
表 2-3 橡胶输送带复盖胶的推荐厚度
物料特性
物料名称
复盖胶厚度（毫米） 下胶厚 下胶厚
γ<2 吨/米 3，中小粒度或磨损性小 焦炭、煤、白云石、石灰石烧结混合
3.0+1.5 4.5+1.5 6.0+1.5
表 2-5 橡胶带每米自重
带 宽 B （毫米）
500
650
800
1000
1200
q0（公斤/米）
5.02
5.88
6.74
5.82
7.57
9.31
6.68
8.70
10.70
7.55
9.82
12.10
8.62
10.60
13.25
15.90
9.73
11.98
14.98
表 2-1 带宽和层数
B（毫米） Z
500 3～4
650 4～5
800 4～6
1000 5～8
带式输送机的选型设计与应用

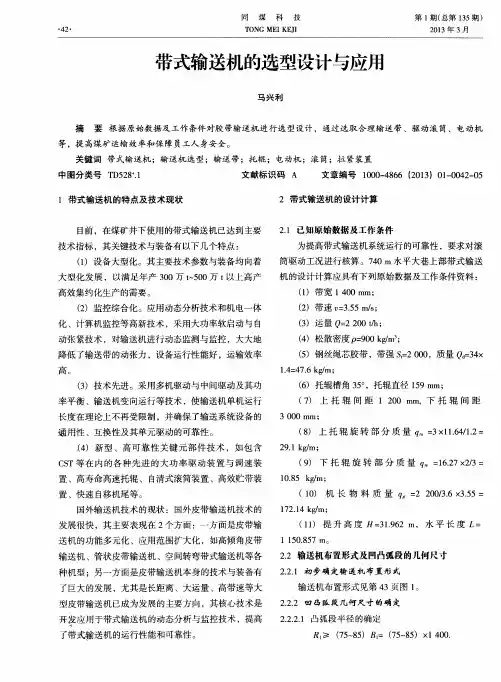

度不超过 ６ ５ ０ ｒ ／ ｍ ｉ ｎ 的要求。
２ ． ５ 阻力计 算
等 ，提 高煤矿运输效率和保障员工人身安全。
关 键词 带式输 送机 ；输 送机 选型 ；输送 带 ；托辊 ；电动机 ；滚 筒 ；拉 紧装 置
中图分 类号 Ｔ Ｄ ５ ２ ８ ￣ ． １ １ 带式 输送机 的 特点及 技术 现状 文献 标识 码 Ａ 文 章编 号 １ ０ ０ ０ — ４ ８ ６ ６（ ２ ０ １ ３ ）０ ｌ 一 ０ ０ ４ ２ — ０ ５
半径为 １ ０ ５ Ｉ ｎ ，则本输送机凸弧段半径选用 ２ ０ ０ １ ｏ ＿ 。
２ ． ２ ． ２ ． ２ 凹弧 段半 径 的确定
—
—
回空 托辊 组 间距 ；
ｇ ——承载 回空托辊组转动部分单位 长度 的
质量 。
ｎ ：
凹弧段应 有 足够大 的半 径 。 凹弧段 的胶 带重力 必
（ ３ ） 运量 Ｑ ＝ ２ ２ ０ ０ ｔ ／ ｈ ； （ ４ ） 松散 密度 ｐ ＝ ９ ０ ０ ｋ ｇ ／ ｍ ；
（ ２ ）监控综合化 。应用动态分析技术和机 电一体
化 、计算机监控等高新技术 ， 采用大功率软启动与 自
动张 紧技 术 ，对输送 机进 行动 态监测 与监 控 ，大大 地
２ 带 式输送 机 的设计计 算
目前 ，在煤矿井下使用 的带式输送机 已达到主要 技术指标 ，其关键技术与装备有 以下几个特点 ：
（ １ ）设 备 大型化 。其 主要技 术参 数与 装备 均 向着 大型 化 发展 ，以满 足年 产 ３ ０ ０万 ｔ － ５ ０ ０万 ｔ 以上 高 产 高效 集约化 生 产 的需 要 。
同 煤 科 技
Ｔ ＯＮＧ ＭＥ Ｉ ＫＥ Ｊ Ｉ
胶带输送机选型设计
一、皮带机的选型：二、皮带机的功率P 选型公式为：P=(L+50)*(WV/3400+Q/12230)+HQ/367三、L：皮带机水平投影长度（m）四、W：单位长度机器运动部分质量（Kg/m）；五、V:皮带运行速度（m/s）；六、Q：输送量（t/h）；七、H：上运（下运）垂直长度（m）；八、双机功率P=1.5P九、三机功率P=1.8P十、注：皮带宽度800mm 皮带宽度1000mm 皮带宽度1200mmW=57Kg/m；W=74Kg/m；W=90Kg/m；十一、根据上述公式带入113 队施工-490m 西翼提料斜巷巷道参数算得P﹤40KW，因此可选用型号为DSJ800/2*40，电机型号为YBS-40-4 的皮带机，该皮带机使用的是800mm 宽度的皮带，单电机运行平巷最大运程为400m，斜巷下运最大运程可达到550m，符合施工要求。
皮带机配置双电机，以便在一台电机无法运转的时候，启动另一台电机，减少影响生产时间。
二、关于斜巷倾角较大，矸石在皮带机上易滚落的问题。
1、由于斜巷倾角较大，安装皮带前应注意一下几点：（1）安装皮带机时尽量抬高皮带机头，以减少皮带机的坡度。
根据-490m 西翼提料斜巷断面高度为3.7m，机头抬高1.0m；（2）上平巷变坡点处卧1m 深的底，便于铺设的H 和纵梁能够平稳过渡至上平巷，减小因皮带面落差较大，造成洒矸或较大的矸石滚落构成安全威胁；（3）安装前，根据巷道中心线定出皮带机的中心线，清理平整安装地点，保证H 架和纵梁的平直，允许H 架和纵梁有一定的倾角，但每隔30m 处必须用钢丝绳将H 架和纵梁带紧。
在永久性的皮带巷道中可采用定点浇筑的方式固定H 架，保证H 架和纵梁的平直和牢固。
