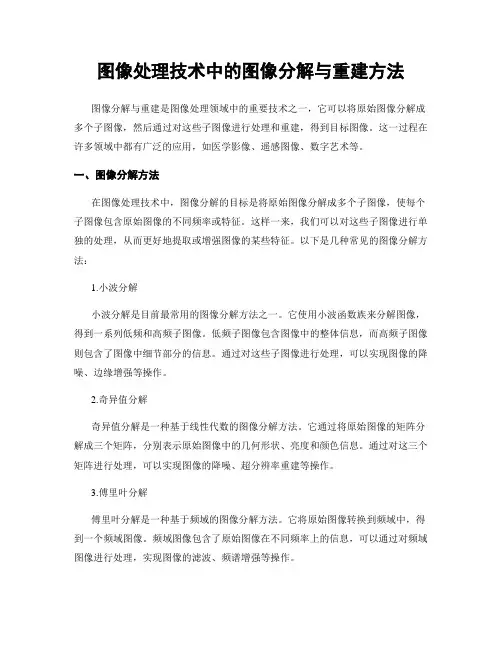

图像处理技术中的图像分解与重建方法

图像处理技术中的图像分解与重建方法

图像处理技术中的图像分解与重建方法图像分解与重建是图像处理领域中的重要技术之一,它可以将原始图像分解成多个子图像,然后通过对这些子图像进行处理和重建,得到目标图像。

这一过程在许多领域中都有广泛的应用,如医学影像、遥感图像、数字艺术等。

一、图像分解方法在图像处理技术中,图像分解的目标是将原始图像分解成多个子图像,使每个子图像包含原始图像的不同频率或特征。

这样一来,我们可以对这些子图像进行单独的处理,从而更好地提取或增强图像的某些特征。

以下是几种常见的图像分解方法:1.小波分解小波分解是目前最常用的图像分解方法之一。

它使用小波函数族来分解图像,得到一系列低频和高频子图像。

低频子图像包含图像中的整体信息,而高频子图像则包含了图像中细节部分的信息。

通过对这些子图像进行处理,可以实现图像的降噪、边缘增强等操作。

2.奇异值分解奇异值分解是一种基于线性代数的图像分解方法。

它通过将原始图像的矩阵分解成三个矩阵,分别表示原始图像中的几何形状、亮度和颜色信息。

通过对这三个矩阵进行处理,可以实现图像的降噪、超分辨率重建等操作。

3.傅里叶分解傅里叶分解是一种基于频域的图像分解方法。

它将原始图像转换到频域中,得到一个频域图像。

频域图像包含了原始图像在不同频率上的信息,可以通过对频域图像进行处理,实现图像的滤波、频谱增强等操作。

二、图像重建方法图像重建是指通过对子图像进行处理和合成,将分解后的子图像重新组合成目标图像的过程。

以下是几种常见的图像重建方法:1.小波重建小波重建是对小波分解得到的子图像进行逆变换,将它们重新合成为目标图像的过程。

在小波重建过程中,可以通过对子图像进行处理,如去除噪声、增强细节等,从而得到更好的重建效果。

2.信号插值信号插值是一种基于数学模型的图像重建方法。

它通过对分解后的子图像进行插值运算,将它们重新合成为目标图像。

信号插值方法可以通过调整插值算法和参数,实现更精细的重建效果。

3.合成滤波器合成滤波器是一种基于信号处理的图像重建方法。

matlab小波分解与重构 -回复

matlab小波分解与重构 -回复

matlab小波分解与重构-回复Matlab小波分解与重构小波分解与重构是一种在信号处理领域广泛应用的技术,通过对信号进行小波分解可以提取信号中的不同频率成分,并对这些成分进行重构,从而实现信号的压缩、降噪、特征提取等一系列应用。

在Matlab中,小波分解与重构可以通过Wavelet Toolbox实现。

本文将详细介绍Matlab中的小波分解与重构的步骤和应用。

一、准备工作在进行小波分解与重构之前,首先需要导入Wavelet Toolbox。

在MATLAB命令窗口中输入"wavelet"命令,或者直接点击MATLAB工具栏的"Apps"选项卡,然后在"Wavelet Toolbox"中选择Wavelet Analyzer 来打开Wavelet Toolbox工具箱。

二、小波分解1. 导入信号在开始之前,需要先导入需要进行小波分解与重构的信号。

可以通过MATLAB的文件读取函数来读取信号数据。

例如,可以使用`audioread`函数来导入音频信号:matlab[x, fs] = audioread('your_audio_file.wav');其中,`x`为读取到的音频信号,`fs`为采样率。

2. 选择小波函数和参数在进行小波分解之前,需要选择合适的小波函数和分解层数。

在Wavelet Analyzer工具箱中,可以通过"Wavelet"选项卡来选择小波函数。

常用的小波函数有haar、db、sym等。

选择小波函数后,需要指定小波的分解层数。

3. 进行小波分解在选择好小波函数和参数后,可以使用`wavedec`函数进行小波分解。

语法如下:matlab[c, l] = wavedec(x, n, wavelet)其中,`x`为输入信号,`n`为小波的分解层数,`wavelet`为选择的小波函数。

`c`为分解系数向量,`l`为各个分解层级的长度向量。

基于多方向小波变换及形态学重构的SAR图像边缘检测

基于多方向小波变换及形态学重构的SAR图像边缘检测

摘 要 : 结合 小波 变换和 形 态学的优 点 , 对 S 针 AR 图像提 出 了一种 改进 的 边缘检 测方 法 。 图像 小波 分解后 , 对 3个 方 向的高频 子 图像 分 别利 用 D n h o o o的软 门限 阈值 去 噪 , 用不 同方 向的 边缘 检 测 算子 进 行 边缘 检 采
ZH OU Shu dao, W AN G i LI , — M n, 【 Zhihu — a, LI NG i o yu A M a — an, YE n So g
(n t u eo ee rlg ,PLA i.o c. & Teh ,Na j g 2 1 0 ,Chn ) I si t fM to oo y t Unv f i S e. ni 1 1 1 n ia
第 1 2卷 第 5期
21 0 1年 1 0月
解放 军理 工大 学学报 ( 自然科 学版)
Jun l f L ies yo c n e n eh o g Naua Si c dt n o ra o A Un ri f i c dTc n l y( trl c n e io ) P v t Se a o e E i
SAR i g dg e e to s d o li r c i n ma e e e d t c i n ba e n mu t- e to al di wa el tta s o m n v e r n f r a d mor ol gialr on tu t ph o c ec s r c i on
地 再现 了图像 的 边缘信 息 , 一种 有效 的 图像 边缘检 测 算 法。 是 关 键词 . 、 , 波变换 ; 态学 ; J 形 边缘检 测 ; 图像 重 构 中图分 类号 : 9 . 1 TP 3 1 4 文 献标识 码 : A 文章编 号 :0 93 4 ( 0 1 0 —4 60 1 0 —4 3 2 1 ) 50 3 —4

图像增强技术在荧光染色显微图像分析中的应用

图像增强技术在荧光染色显微图像分析中的应用

图像增强技术在荧光染色显微图像分析中的应用Introduction荧光染色显微图像分析是指利用荧光染料标记生物分子或细胞结构后,通过显微成像技术得到的图像进行分析。

由于荧光染色前景与背景之间的差异往往很小,而噪声现象又常常干扰荧光显微图像的质量,因此需要运用图像增强技术来提高图像的质量和分析效果。

本文将介绍图像增强技术在荧光染色显微图像分析中的应用。

章节一:荧光显微图像的预处理技术荧光显微图像预处理可改善图像质量,减少图像噪声,并有助于图像的增强。

常见的预处理技术包括:图像去噪、图像平滑和图像分割等。

图像去噪是指用某种算法将图像中的噪声去除。

减少噪音、增加图像的信噪比有助于图像分析结果的可靠性和准确性。

去噪的常用方法包括:中值滤波、高斯低通滤波、小波滤波等。

图像平滑是一种良好的预处理技术,可以在保留图像边缘信息的同时,对图像进行平滑处理。

常用的图像平滑方法包括:均值滤波、高斯滤波、中值滤波等。

图像分割是将图像分为若干部分、区域或物体的过程。

常用的图像分割方法包括:阈值分割、区域生长、边缘检测等。

这些分割方法可用于荧光染色显微图像的细胞分割和特征提取。

章节二:基于直方图均衡算法的图像增强技术直方图均衡方法是一种简单、快速的图像增强方法。

它可以调节图像直方图的灰度分布,从而增加图像的对比度和亮度。

通过这种方法对荧光显微图像进行增强,能够使图像的前景与背景更加清晰。

但是,直方图均衡算法容易导致图像过度增强的问题,使图像中出现新的噪声。

为了解决直方图均衡过度增强的问题,许多研究者提出了基于直方图均衡的改进算法。

比如,文献[1]提出了一种自适应直方图均衡方法,该方法可以根据图像的局部性质,对图像进行分块均衡,从而提高图像的均衡效果。

另外,在[2]中,提出了一种基于熵的自适应直方图均衡算法,使得图像的灰度级分布更加均匀, 增强效果更好。

章节三:基于小波变换的图像增强技术小波变换是一种在时频域分析中常用的信号处理方法。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

基于多小波的图像分解和重构摘要与单小波相比较,多小波同时具备诸如紧支性,正交性,对称性等诸多在信号处理中非常重要的良好性质。

这决定了多小波是一种优于单小波的信号处理技术。

在应用中,对于单小波可以直接利用分解与重构公式对信号进行滤波。

但是多小波是用矢量滤波器组对信号进行分解、重构.滤波对象必须是满足一定要求的矢量信号。

因此,在进行多小波分解前必须通过前置滤波器对原始离散信号进行预处理得到初始矢量,然后才能进行多小波变换。

同样,对重构后的数据也要进行后处理才能得到需要的结果。

本文以GHM多小波为例,实现了对图像的预处理、分解和变换后的重构、后处理过程,并将解压缩后的结果与单小波相比较,获得较好的结果。

关键词多小波;多尺度函数;多小波变换一、概述多小波是标量小波向矢量空间的一种很自然的拓展。

是传统小波理论中正在兴起的一个分支,它具备一些比标量小波更好的性质,如同时具有正交性和对称性、紧支性等诸多在信号处理中非常重要的良好性质。

这决定了多小波是一种优于单小波的信号处理技术。

这决定了多小波是一种优于单小波的信号处理技术。

这就意味着多小波不但可以对信号提供一种更新的分析手段,而且对信号的逼近性质更好,重构信号在边界位置的性能也将更完善。

多小波的研究最早开始于1993年,随后其理论与应用方面的研究得到了迅猛的发展。

在图像处理的实际应用中,正交性能保持能量;而对称性(线性相位)既适合于人眼的视觉系统,又使信号在边界易于处理,所以,分析工具同时拥有这两种性质是十分重要的。

可是,实数域中,紧支、对称、正交的非平凡单小波是不存在的。

多小波开创性的将单小波中由单个尺度函数生成的多尺度分析空间,扩展为由多个尺度函数生成,以此来获得更大的自由度。

它既保持了单小波所具有的良好的时域与频域的局部化特性,又克服了单小波的缺陷,将实际应用中十分重要的光滑型、紧支性、对称性、正交性完美地结合在一起。

从而在图像分解、压缩方面具有比单小波更优良的性能,这决定了其在这方面将越来越广泛的研究和应用。

二、 多小波变换理论多小波的基本思想是将单小波中由单个尺度函数生成的多分辨分析空间,扩展为由多个尺度函数生成的空间,以此来获得更大的自由度。

因此,与单小波不同的是多小波基由多个小波母函数经过伸缩平移生成,对应有多个尺度函数,而在单小波中仅有一个。

具体地讲,多小波由如下多分辨分】【析2(MRA)生成。

设函数 ()[],,,,21Tr x φφφ =Φ),(2R L l ∈φr l ,,2,1 =定义对,Z j ∈(){}Z k r i k x clos V j l j j ∈≤≤-=,1:222/φ(1) 若由定义的空间序列满足下列条件:当r = 1 时,即是传统的(标量)MRA 并称Φ为r 重多尺度函数。

若(){}Z k r i k x j i∈≤≤-,1:2φ是0V 的一个正交基,则称{}jV 是一个正交MAR 。

对一个正交MRA ,定义中在是11++⊕=j j j j j V V V V W 的正交补。

若存在r ψψψ,,,21 使得其整数平移构成0W 的一个正交基,则[]T r ψψψψ,,,21 =是一个r 重正交多小波。

在正交的MRA 分析中,若[]T r φφφ,,,21 =Φ是一个紧支撑的r 重多尺度函数,[]T r ψψψ,,,21 =ψ是与其对应的r 重正交多小波,则()()x x ψΦ和满足下列两尺度方程()()()()k x Q x k x P x kk kk -Φ=ψ-Φ=Φ∑∑22(2)其中有限支撑r r ⨯实系数矩阵序列k k Q P ,分别为低通,高通滤波器序列。

定义矢量的变换为对每个分量作变换,则两矩阵尺度方程(2)的频域表示分别为:()()()()()()ωωωωωωΦ=ψΦ=Φˆ2ˆˆ2ˆQ P (3)其中()()ωωωik k ikwke Q Q e P P --∑∑==21,21分别为矩阵频率响应,是矩阵低通滤波器和矩阵高通滤波器。

图1 离散多小波变换的运算流程图三、 图像数据的多小波分解矩阵多小波分解:图像的多小波变换单小波变换类似,不同的是在多小波变换前必须先进行前滤波,之后还要进行相应的后滤波,而且,多小波采用的是矩阵运算,非数量运算。

我们对图像先进行行的前处理及小波分解,再对其列进行前处理和小波分解.方法如下:设用NxN矩阵表示图像数据,则分解过程如下:图2 多小波图像象分解(L=3,R=2)(1)对0I中的每一行作预处理得1I,1I中的每一行的前一半数据为与第一个尺度函数对应的系数,后一半数据为与第二个尺度函数对应的系数。

(2)对1I中的每一列进行预处理得2I,2I每一列的前一半数据为与第一个尺度函数对应的系数,后一半数据为与第二个尺度函数对应的系数。

(3)对2I中的每一行进行一维的多小波变换得到3I。

(4)对3I中的每一列进行一维多小波变换得到4I。

以上4步完成了一级二维多小波分解.具体过程如图所示:图3图像的离散多小波分解对于一幅图像进行一次多小波分解得到16幅子图。

若前处理较适当,则大部分能量集中于某一幅子图,而子图的大小仅为原图的十六分之一,这相当与单小波分解两次得到的。

同时由分解一次,两次后完全重构的PSNR可知多小波优于单小波,这不只由于多小波的对称性,而且还和多小波变换中边界误差的迭加次数有关。

这在图像压缩方面是非常有利的。

当然,多小波变换的缺点也是明显的,即较高的运算代价,这一缺点可以通过对滤波器长度及对称性的限制加以解决。

从上面的分析可以看出,多小波变换只适用于向量信号,对于图像信号而言,要对图像信号进行多小波变换,必须先对图像的行和列进行前置预滤波,然后将经过前置预滤波的图像的行和列,按照一定的规则组成向量信号,再进行多小波变换。

设⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=N N N N N N a a a a a a a a a A ,2,1,,22,21,2,12,11,1 (1)是一幅N N ⨯的图像,其中,ji a ,表示象素值,N j i ≤≤,1,那么对图像A 进行多小波变换的步骤如下:(1)行前置预滤波首先A 的每一行按照下面的方式组成行向量信号()N i Nn a a n A n i n i irow ,,2,1,2,,2,1,2,12, ==⎥⎦⎤⎢⎣⎡=-(2)然后对()n A irow 进行前置预滤波()()N i Nn bb k n A k P B n N i n i irow kre irow,,2,1,2,,2,1,2,, ==⎥⎥⎦⎤⎢⎢⎣⎡=-=+∑(3)其中,()n P re 是2 x 2的矩阵,表示前置预滤波器的冲激响应。

前置预滤波器由所使用的多小波确定不同的多小波,需要不同的前置预滤波器。

经过前置滤波有:⇒⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=N N N N N N a a a a a a a a a A ,2,1,,22,21,2,12,11,1 ⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=N N N N N N b b b b b b b b b B ,2,1,,22,21,2,12,11,1(4)(2)列前置预滤波首先将B 的每一列按照下面的方式组成列向量信号()N i Nn b b n B i n i n icol ,,2,1,2,,2,1,,2,12 ==⎥⎦⎤⎢⎣⎡=-(5)然后对()n B icol 进行前置预滤波()()()Ni Nn c c k n B k P n C i N i n icol kre icol ,,2,1,2,,2,1,2, ==⎥⎥⎦⎤⎢⎢⎣⎡=-=+∑(6)其中,()n P re 是22⨯的矩阵,表示前置预滤波器的冲激响应。

前置预滤波器由所使用的多小波确定。

不同的多小波,需要不同的前置预滤波器。

于是,经过列前置滤波有:⇒⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=N N N N N N b b b b b b b b b B ,2,1,,22,21,2,12,11,1 ⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=N N N N N N c c c c c c c c c C ,2,1,,22,21,2,12,11,1(7)经过上面两个步骤之后,图像的预处理就算完成了,接下来可以对图像进行多小波变换。

(3)行方向的多小波变换将C 的每一行,按照下面的方式组成向量信号()N i Nn cc n C n N i n i irow ,,2,1,2,,2,1,2,, ==⎥⎥⎦⎤⎢⎢⎣⎡=+(8)然后对()n C irow 进行多小波变换()()()Ni N m c c n C m n L m C L N m i L m i irow kLirow ,,2,1,4,,2,1,24,, ==⎥⎥⎦⎤⎢⎢⎣⎡=-=+∑(9) ()()()Ni N m c c n C m n H m C H N m i H m i irow nHirow ,,2,1,4,,2,1,24,, ==⎥⎥⎦⎤⎢⎢⎣⎡=-=+∑(10)其中,()m C L表示的是向量信号经过多小波变换后的低频部分,它仍是向量信号,)(m C H表示的是向量信号经过多小波变换的高频部分,它也还是向量信号。

于是,经过行方向的多小波变换,有:⇒⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=N N N N N N c c c c c c c c c C ,2,1,,22,21,2,12,11,1⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡=H N N H N HN H N N H H L N N L N L N L N L L c c c c c c c c c c c c C 2,2,22,12,1,21,12,2,22,11,1,21,1~ (11)(4)列方向的多小波变换与行变换类似,将C 的每一列按照下面的方式组成向量信号,)(,2,⎥⎥⎦⎤⎢⎢⎣⎡=+L i n N L i n L icol c c n C ⎥⎥⎦⎤⎢⎢⎣⎡=+H i n N H in Hicol c c n C ,2,)((12)N i Nn ,,2,1,2,,2,1 ==分别对L icol C 也H icol C 进行多小波变换,结果为 ()()()⎥⎥⎦⎤⎢⎢⎣⎡=-=+∑LL i m N LLim Licol nLL icol c c n C m n L m c ,4,2(13) ()()()⎥⎥⎦⎤⎢⎢⎣⎡=-=+∑LH i m N LH im Licol nLH icolc c n C m n H m C ,4,2(14) ()()()⎥⎥⎦⎤⎢⎢⎣⎡=-=+∑HL i m N HL im Licol nHL icol c c n C m n L m C ,4,2(15) ()()()⎥⎥⎦⎤⎢⎢⎣⎡=-=+∑HH i m N HH im Licol nHH icol c c n C m n H m C ,4,2(16)2,,2,1,4,,2,1N i N n ==于是,经过列方向的多小波变换,最后得到图像A 的多小波变换为: ⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡==⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=HH N N HH NHL NN HL N HH N HH HL N HLLH N N LH N LL N N LL N LH N LH LL NLLN N N N N N c c c c c ccc c c c c c c c c A a a a a a a a a a A 2,21,22,21,22,11,12,11,12,21,22,21,22,11,11,11,1,2,1,,22,21,2,12,11,1~⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=⎥⎦⎤⎢⎣⎡=22122212211121112212221221112111H H H H L H L H H H H H L H L H H L H L L L L L H L H L L L L L HH HL LH LL (17)其中,2,21,22,11,1⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡=LL N N LL N LL N LL c c c c LL ⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡=LH N N LH N LH NLH c c c c LH 2,21,22,11,1,2,21,22,11,1⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡=HL N N HL N HL N HL c c c c HL ⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡=HH N N HH N HH NHH c c c HH 2,21,22,11,1若要对图像进行多次的多小波变换,这时只需要对前次多小波变换后的LL 子图像再次进行多小波变换即可。
