T8钢热处理工艺研究
T8模具钢材料特性及工艺性能
T8模具钢属于抗冲击碳素工具钢、冷作模具钢、淬硬型塑料模具用钢，该钢无网状碳化物析出倾向，塑性、韧性优于T10A钢，淬透性与T10A钢相近或稍高，适用于制作较大截面的模具。
重载模具采用T8A模具钢，进行预先调质球化处理，效果较好。
调质处理硬度22-26HRC；火焰淬火硬度55-60HRC。
该钢可加工性好，价格低廉，来源容易，但缺点是淬透性低，耐磨性差，淬火变形大。
该钢完全球化的最低加热温度为740℃，加热到780℃退火，即出现大量带棱角的长条状碳化物。
化学成分：该钢的化学成分C0.75%-0.84%、Si≤0.35%、Mn≤0.40%、P≤0.035%、S≤0.030% 参考对应牌号：中国GB标准牌号T8模具钢、中国台湾CNS标准牌号SK85/SSK75、德国DIN标准牌号C80W2、德国DIN标准材料编号1.1625、法国NF标准牌号C80E2U、俄罗斯标准牌号Y8、瑞典SS标准牌号1778、日本JIS标准牌号SK85/SK75、韩国KSS标准牌号STC5/STC6、美国ASTM标准牌号W1A-8、美国UNS标准牌号T72301、瑞典SS标准牌号1778、国标标准化组织标准牌号TC80、英国BS标准牌号060A78/060A81临界点温度：Ac1=730℃、Ar1=700℃、Ms=240℃正火规范：正火温度800-820℃，硬度241-302HBW普通退火规范：740-750℃×2-4h,以＜30℃/h的冷速，随炉缓冷到500-600℃，出炉空冷。
等温球化退火规范：740-750℃×2-4h,冷至650-680℃×4-6h，再炉冷到500-600℃，出炉空冷，硬度≤187HBW。
750-770℃×1-2h,冷至680-700℃×2-3h,再炉冷到500-600℃，出炉空冷，硬度163-187HBW,珠光体组织1-5级。
淬火+高温回火球化处理规范：淬火温度（800±10）℃，保温0.5h，水冷，回火温度（700±10）℃，保温2h,炉冷到550℃以后，出炉空冷，硬度196-229HBW淬火、回火规范：淬火温度770-790℃，水或油冷却，硬度≥62HRC，回火温度170-190℃。
碳钢的热处理实验报告-（恢复）
碳钢的热处理实验报告-（恢复）碳钢的热处理实验报告-(恢复)⾦属热处理实验报告张⾦垚41030165材控102班热处理实验报告（T8钢300℃回⽕）⼀、实验⽬的1、了解碳钢的基本热处理（退⽕、正⽕、淬⽕及回⽕）⼯艺⽅法。
2、研究含碳量、加热温度、冷却速度、回⽕温度对钢热处理后性能的影响。
3、掌握洛⽒硬度机的使⽤⽅法。
观察热处理后钢的组织特征。
⼆、实验原理1、钢的淬⽕所谓淬⽕就是将钢加热到Ac3（亚共析钢）或Ac1(过共析钢)以上30～50℃，保温后放⼊各种不同的冷却介质中（ V冷应⼤于V 临），以获得马⽒体组织。
碳钢经淬⽕后的组织由马⽒体及⼀定数量的残余奥⽒体所组成。
为了正确地进⾏钢的淬⽕，必须考虑下列三个重要因素：淬⽕加热的温度、保温时间和冷却速度。
（1）淬⽕温度的选择选定正确的加热温度是保证淬⽕质量的重要环节。
淬⽕时的具体加热温度主要取决于钢的含碳量，可根据相图确定（如图4所⽰）。
对亚共析钢，其加热温度为＋30～50℃，若加热温度不⾜（低于），则淬⽕组织中将出现铁素体⽽造成强度及硬度的降低。
对过共析钢，加热温度为＋30～50℃，淬⽕后可得到细⼩的马⽒体与粒状渗碳体。
后者的存在可提⾼钢的硬度和耐磨性。
（2）保温时间的确定淬⽕加热时间是将试样加热到淬⽕温度所需的时间及在淬⽕温度停留保温所需时间的总和。
加热时间与钢的成分、⼯件的形状尺⼨、所需的加热介质及加热⽅法等因素有关，⼀般可按照经验公式来估算，碳钢在电炉中加热时间的计算如表1所⽰。
表1 碳钢在箱式电炉中加热时间的确定加热温度(℃)⼯件形状圆柱形⽅形板形保温时间分钟/每毫⽶直径分钟/每毫⽶厚度分钟/每毫⽶厚度700 1.5 2.2 3800 1.0 1.5 2900 0.8 1.2 1.6 1000 0.4 0.6 0.8（3）冷却速度的影响冷却是淬⽕的关键⼯序，它直接影响到钢淬⽕后的组织和性能。
冷却时应使冷却速度⼤于临界冷却速度，以保证获得马⽒体组织；在这个前提下⼜应尽量缓慢冷却，以减少钢中的内应⼒，防⽌变形和开裂。
T8工具钢热处理
零件热处理裂纹的分析与对策（1）哈尔滨第一工具厂（黑龙江 150020）祝国华战祥丽零件在热处理过程中产生的裂纹是最严重的热处理缺陷之一。
这种缺陷通常是无法补救的，零件只能报废，因而它引起了热处理工作者的特别重视。
1．零件热处理裂纹产生的原因零件在热处理过程中会产生很大的内应力(组织应力和热应力)，当这些应力超过钢的屈服强度时，会引起零件的变形；当应力更大，超过钢的抗拉强度时，则会造成零件的开裂。
作用在零件上的应力有两种：压应力和拉应力。
淬火时形成的拉应力是引起淬火裂纹的主要原因。
但是当钢的塑性较高时，即使有较大的拉应力也不会引起零件的开裂，比如没有发生组织转变的去应力退火，获得较多残留奥氏体的等温淬火等。
只有在应力较大，又具备了高硬度、脆性大的组织时，才容易造成零件的开裂。
故淬火裂纹的形成必须同时存在两个条件：一是具有脆性组织；二是拉应力超过了此时钢的抗拉强度(当然其他情况也能促使零件裂纹发生，比如原材料缺陷、设计及机械加工不当造成的缺陷等)。
2．关于裂纹的类型裂纹的分类方法各种各样。
按裂纹的方向分，有纵向裂纹、横向裂纹、弧形裂纹和网状裂纹(又称龟裂)等；按裂纹发生的位置分，有表层裂纹(或称表面裂纹)和内部裂纹；按裂纹发生在不同的工序分，有锻造裂纹、焊接裂纹、淬火裂纹、回火裂纹、冷处理裂纹、酸洗裂纹及磨削裂纹等。
零件在热处理过程中以淬火裂纹为最多。
3．裂纹的分辨方法如何区分究竟是淬火裂纹、回火裂纹、锻造裂纹还是磨削裂纹等是很重要的，这样便于准确查找裂纹发生在哪一工序，有利于分析裂纹产生的原因。
第一，注意淬火裂纹和磨削裂纹形态的不同。
对于淬火时未发现而在磨削后才发现的裂纹，要区别是淬火裂纹还是磨削裂纹。
在裂纹未附着污染物时比较容易，此时注意裂纹的形态，特别是裂纹发展的方向，磨削裂纹是垂直于磨削方向的，呈平行线形态(如图1所示)，或呈龟甲状裂纹(如图2所示)。
磨削裂纹的深度根浅，而淬火裂纹一般都比较深比较大，与磨削方同无关，多呈直线刀割状开裂。
T8钢热处理工艺
本文通过对T8钢进行正火、球化退火、淬火、低温回火的热处理工艺研究,探究正火、球化退火、淬火、低温回火的热处理工艺对T8钢组织结构、硬度、耐磨性、韧性和塑性的影响。
T8钢经正火、球化退火、淬火、低温回火的一系列普通热处理后,T8钢的组织结构发生了改变,硬度、耐磨性、韧性和塑性都得到提高,力学性能整体升高。
T8是淬硬型塑料模具,用钢淬火回火后有较高硬度和耐磨性,但热硬性低、淬透性差、易变形塑性及强度较低。
用作需要具有较高硬度和耐磨性的各种工具,如形状简单的模子和冲头、切削金属的刀具打眼工具、木工用的铣刀、埋头、钻、斧、凿、纵向手用锯以及钳工装配工具、铆钉冲模等
次要工具。
淬火工艺是将钢加热到AC3或AC1点以上某一温度,保持一定时间,然后以适当速度冷却获得马氏体或贝氏体组织的热处理工艺。
淬火的目的是提高硬度、强度、耐磨性以满足零件的使用性能。
淬火工艺应用最为广泛如工具、量具、模具、轴承、弹簧和汽车、拖拉机、柴油机、切削加工机床、气动工具、钻探机械、农机具、石油机械、化工机械、纺织机械、飞机等零件都在使用淬火工艺。
淬火工艺规范包括(1)淬火加热方式、(2)加热温度、(3)保温时间、(4)冷却介质及冷却方式等。
确定工件淬火规范的依据是工件图纸及技术要求,所用材料牌号,相变点及过冷奥氏体等温或连续冷却转变曲线,端淬曲线,加工工艺路线及淬火前的原始组织等。
只有充分掌握这些原始材料,
才能正确地确定淬火工艺规范。
关键词:
T8钢;正火;球化退火;淬火;低温回火;组织结构;性能。
毕业论文(设计)t8钢热处理工艺及组织性能研究
诚信声明本人郑重声明：本论文及其研究工作是本人在指导教师的指导下独立完成的，在完成论文时所利用的一切资料均已在参考文献中列出。
本人签名：年月日毕业设计任务书设计题目：T8钢热处理工艺及组织性能研究系部：机械工程系专业：材料成型及控制工程学号：1120182 37 学生：指导教师（含职称）：（副教授）1．课题意义及目标学生应通过本次毕业设计，运用所学过的金属学及热处理等专业知识，了解T8钢的概况；熟悉T8钢的热处理工艺方法；认识T8热处理前后金相组织；找出热处理对T8钢组织和力学性能的影响规律，为优化热处理工艺提高零件质量提供一定的理论依据。
2．主要任务（1）制定T8钢热处理工艺，进行热处理实验。
（2）制备金相试样，观察分析T8钢热处理前后的显微组织。
（3）测定T8钢热处理前后力学性能，包括拉伸性能、硬度、冲击韧性等。
（4）分析热处理工艺、组织结构与力学性能之间的关系。
（5）撰写毕业论文。
结构完整，层次分明，语言顺畅；避免错别字和错误标点符号；格式符合太原工业学院学位论文格式的统一要求。
3．主要参考资料[1] 刘旭麟，高路斯，刘顺华，等.T8钢淬火热处理组织的计算机模拟研究[J].热加工工艺，2006，35（6）：44-46.[2] 王英杰，孙国宏. T8钢最佳预处理工艺的选择[J]. 热加工工艺，1995，（4）：55-55.[3] 张玉琴，王谦，王玉琴. 改善碳素工具钢组织性能方法探析[J]. 河南冶金，2001，（05）：10-10[4]王能为，孙艳. T8钢形变球化退火工艺[J]. 南方金属，2009，（166）：23-25[5] 崔忠圻，覃耀春.金属学与热处理[M]. 北京，机械工业出版社，2007：230-308[6] 王佳杰，莫淑华，等，工程材料力学性能[M].北京：北京大学出版社，2013,3[7] 束德林，等，工程材料力学性能[M]，机械工业出版社，2003.7[8] 那顺桑，李杰，艾立群，等金属材料力学性能[M]，冶金工业出版社2011.74．进度安排审核人： 2015 年 1 月 16 日T8钢热处理工艺及组织性能研究摘要：本次实验主要研究热处理工艺对T8钢力学性能的影响。
T8钢热处理工艺研究
T8钢热处理工艺研究摘要：本文通过对T8钢进行正火、球化退火、淬火、低温回火的热处理工艺研究，探究正火、球化退火、淬火、低温回火的热处理工艺对T8钢组织结构、硬度、耐磨性、韧性和塑性的影响。
T8钢经正火、球化退火、淬火、低温回火的一系列普通热处理后，T8钢的组织结构发生了改变，硬度、耐磨性、韧性和塑性都得到提高，力学性能整体升高。
关键词：T8钢；正火；球化退火；淬火；低温回火；组织结构；性能一.T8钢的介绍、性能及用途1.T8钢的简介T8钢表示平均含C量为0.8%的优质碳素工具钢，含C：0.75%～0.84%，按化学成分分类是一种碳素钢，且为高碳钢。
含Si：≤0.35%；Mn：≤0.40%；P:≤0.035%；S≤0.030%，按冶金质量分类是一种优质钢。
按用途分类T8钢是一种工具钢。
2.T8钢的性能及用途T8钢加热时容易过热,变形也大,塑性强度也较低,不适合做模具，但淬透性较好，可用于制造断面较大的工具，且热处理后，具有较高的硬度与耐磨性，适合用于制造承受一定冲击而要求较高的刃具，如冲头、压缩空气工具、木工工具等工具。
二.T8钢的普通热处理工艺1.T8钢正火的目的及正火后的组织结构和性能对T8钢进行正火处理是为消除二次渗碳体网，为球化退火作好组织准备。
将T8钢加热到相变点Ac cm以上30～50℃完全奥氏体化，根据工件有效厚度和加热炉的形式确定保温时间，保温一段时间后，再在空气中冷却。
在正火过程中，冷却速度较快，使得二次渗碳体来不及沿奥氏体晶界呈网状结构析出，消除了二次渗碳体网。
经正火处理后T8钢的组织结构转变为以较细珠光体为主的组织结构。
组织结构为珠光体和层状渗碳体。
T8钢正火后的硬度升高到280HBW左右，耐磨性升高，韧性和塑性降低。
2.T8钢球化退火的目的及球化退火后的组织结构和性能T8钢的球化退火处理使T8钢中珠光体中的层状渗碳体球化，变成球状渗碳体，为淬火作好组织准备。
将T8钢加热到Ac1以上20～40℃，保温一段时间，然后缓慢冷却到600℃以下再出炉空冷。
t8钢热处理状态
t8钢热处理状态T8钢热处理状态T8钢是一种常用的工具钢，具有良好的切削性能和热处理性能。
热处理是指通过加热和冷却的方式，改变材料的组织结构和性能，以满足特定的使用要求。
对于T8钢而言，热处理状态对其性能和用途起着关键的影响。
T8钢的主要热处理状态包括退火、正火、淬火和回火。
不同的热处理状态可以改变T8钢的硬度、强度、韧性和耐磨性等性能指标，从而适应不同的工艺要求和使用环境。
退火是将T8钢加热到一定温度，然后缓慢冷却至室温的过程。
退火可以消除材料内部的应力，改善塑性和韧性，提高加工性能。
退火后的T8钢具有较低的硬度和强度，适用于一些要求较高韧性和易加工性的场合。
正火是将T8钢加热到一定温度，然后在空气中冷却的过程。
正火可以使材料内部的组织变得致密，提高硬度和强度。
正火后的T8钢具有较高的硬度和强度，适用于一些要求较高切削性能和耐磨性的场合。
淬火是将T8钢加热到一定温度，然后迅速冷却的过程。
淬火可以使材料内部形成马氏体组织，从而获得较高的硬度和强度。
淬火后的T8钢具有极高的硬度，但韧性较低，适用于一些要求较高切削性能和耐磨性的场合。
回火是将淬火后的T8钢加热到一定温度，然后缓慢冷却的过程。
回火可以消除淬火过程中产生的内部应力，降低硬度，提高韧性。
回火后的T8钢具有较高的韧性和一定的硬度，适用于一些要求兼顾硬度和韧性的场合。
除了上述常见的热处理状态，还可以通过组织调整、表面处理等工艺来改变T8钢的性能。
例如，通过酸洗、抛光等表面处理可以提高T8钢的表面光洁度和耐腐蚀性。
T8钢的热处理状态对其性能和用途具有重要影响。
不同的热处理状态可以使T8钢具备不同的硬度、强度、韧性和耐磨性等性能指标，从而适应不同的工艺要求和使用环境。
选择适当的热处理状态可以使T8钢发挥最佳性能，提高工件的使用寿命和效益。
因此，在使用T8钢时，需要根据具体需求选择合适的热处理状态，并严格控制热处理过程，以确保获得理想的材料性能。
热处理工艺对T8钢表面粗糙度的影响
表 ２ 退火处理后试样的表面粗糙度 Ｔａｂ．２ Ｒｏｕｇｈｎｅｓｓｖａｌｕｅａｆｔｅｒａｎｎｅａｌｉｎｇ
试样
热处理工艺ຫໍສະໝຸດ Ｒａ／μｍ Ｒｚ／μｍＢ１ ７４０℃ ×３０ｍｉｎ加热，随炉冷却 ４．５４７ ２２．２０
Ｂ２ ７４０℃ ×４０ｍｉｎ加热，随炉冷却 ４．９１９ ２１．００
采用 ＳＸ２－５－１２型箱式电阻炉对试样进行热处理，采用 ４ＸＢ型金相显微镜进行金相组织观察并拍照， 采用 ＴＲ２００型针描式粗糙度仪测量试样表面粗糙度，采用 ＣＷ６１１００Ｂ型车床对试样进行切削加工．车削吃
收稿日期：２０１７－１２－１１ 作者简介：郝少祥（１９６５－），男，河南南阳人，副教授，主要研究方向为合金钢热处理工艺．
·６２·
河南工程学院学报（自然科学版）
２０１８年
刀量为 １ｍｍ，给进量为 ０．１３ｍｍ／ｒ，主轴转速为 ６５０ｒ／ｍｉｎ，车削长度为 ３０ｍｍ．
试验结果及分析
试样经正火处理后测得的表面粗糙度见表 １．由表 １可知，随着加热时间的延长，表面粗糙度 Ｒａ与 Ｒｚ 值皆呈“∧”型变化，其中 ８００℃ ×５０ｍｉｎ正火工艺测得的表面粗糙度 Ｒａ与 Ｒｚ值最低．试样经退火处理后 测得的表面粗糙度见表 ２．
２．ＳｃｈｏｏｌｏｆＥｌｅｃｔｒｏＭｅｃｈａｎｉｃａｌＥｎｇｉｎｅｅｒｉｎｇ，ＺｈｅｎｇｚｈｏｕＵｎｉｖｅｒｓｉｔｙｏｆＩｎｄｕｓｔｒｙＴｅｃｈｎｏｌｏｇｙ， Ｚｈｅｎｇｚｈｏｕ４５１１００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａｆｔｅｒｆｉｖｅｐｒｏｃｅｓｓｔｒｅａｔｍｅｎｔｏｆｎｏｒｍａｌｉｚｉｎｇ，ａｎｎｅａｌｉｎｇ，ｓｐｈｅｒｏｉｄｉｚｉｎｇａｎｎｅａｌｉｎｇ，ｑｕｅｎｃｈｉｎｇａｎｄｍｉｄｄｌｅｔｅｍｐｅｒｉｎｇ，ｎｏｒ ｍａｌｉｚｉｎｇａｎｄｈｉｇｈｔｅｍｐｅｒｉｎｇｆｏｒＴ８ｓｔｅｅｌ，ｔｈｅｎｉｔｗａｓｔｒｅａｔｅｄｕｎｄｅｒｍａｃｈｉｎｉｎｇ．Ｔｈｅｒｅｓｕｌｔｏｆｒｏｕｇｈｎｅｓｓｗａｓｍｅａｓｕｒｅｄ．ｍｉｎｉｍｕｍ ｒｏｕｇｈ ｎｅｓｓｖａｌｕｅ（Ｒａ，Ｒｚ）ｗａｓｏｂｔａｉｎｅｄａｆｔｅｒｎｏｒｍａｌｉｚｉｎｇａｔ７６０℃ ｆｏｒ５０ｍｉｎａｎｄｔｅｍｐｅｒｉｎｇａｔ６００℃ ｆｏｒ４０ｍｉｎ，ｌｏｗｅｒｒｏｕｇｈｎｅｓｓｖａｌｕｅ（Ｒａ， Ｒｚ）ｗａｓｏｂｔａｉｎｅｄａｆｔｅｒｈｅａｔｉｎｇａｔ７４０℃ ｆｏｒ５０ｍｉｎａｎｄｃｏｏｌｉｎｇｉｎｔｈｅｆｕｒｎａｃｅ，ｍａｘｉｍｕｍｒｏｕｇｈｎｅｓｓｖａｌｕｅ（Ｒａ，Ｒｚ）ｗａｓｏｂｔａｉｎｅｄａｆｔｅｒｈｅａｔ ｉｎｇａｔ７６０℃ ｆｏｒ７０ｍｉｎ，ａｎｄｋｅｅｐｉｎｇａｔ６９０℃ ｆｏｒ６０ｍｉｎ，ｔｈｅｎｃｏｏｌｉｎｇｉｎｔｈｅｆｕｒｎａｃｅ，ｔｈｅｒｅｓｔｗａｓｉｎｔｈｅｍｉｄｄｌｅｏｆｗｈｏｌｅｖａｌｕｅ．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
T8钢热处理工艺研究

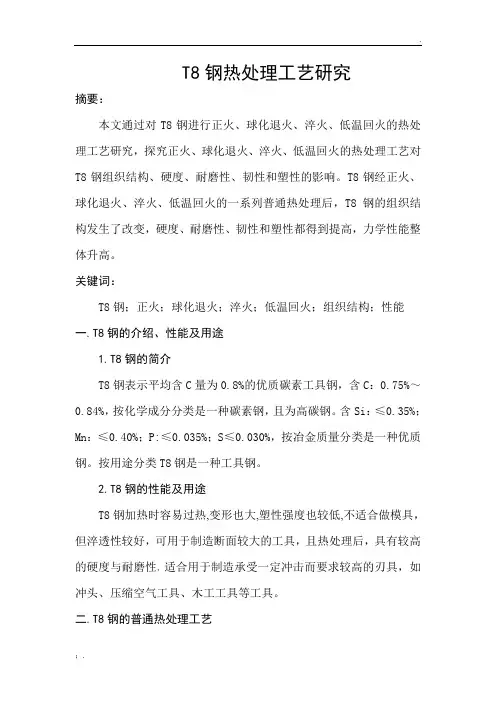

摘要：
本文通过对T8钢进行正火、球化退火、淬火、低温回火的热处理工艺研究，探究正火、球化退火、淬火、低温回火的热处理工艺对T8钢组织结构、硬度、耐磨性、韧性和塑性的影响。
T8钢经正火、球化退火、淬火、低温回火的一系列普通热处理后，T8钢的组织结构发生了改变，硬度、耐磨性、韧性和塑性都得到提高，力学性能整体升高。
关键词：
T8钢；正火；球化退火；淬火；低温回火；组织结构；性能
一.T8钢的介绍、性能及用途
1.T8钢的简介
T8钢表示平均含C量为0.8%的优质碳素工具钢，含C：0.75%～0.84%，按化学成分分类是一种碳素钢，且为高碳钢。
含Si：≤0.35%；Mn：≤0.40%；P:≤0.035%；S≤0.030%，按冶金质量分类是一种优质钢。
按用途分类T8钢是一种工具钢。
2.T8钢的性能及用途
T8钢加热时容易过热,变形也大,塑性强度也较低,不适合做模具，但淬透性较好，可用于制造断面较大的工具，且热处理后，具有较高的硬度与耐磨性，适合用于制造承受一定冲击而要求较高的刃具，如冲头、压缩空气工具、木工工具等工具。
二.T8钢的普通热处理工艺
1.T8钢正火的目的及正火后的组织结构和性能
对T8钢进行正火处理是为消除二次渗碳体网，为球化退火作好组织准备。
将T8钢加热到相变点Ac cm以上30～50℃完全奥氏体化，根据工件有效厚度和加热炉的形式确定保温时间，保温一段时间后，再在空气中冷却。
在正火过程中，冷却速度较快，使得二次渗碳体来不及沿奥氏体晶界呈网状结构析出，消除了二次渗碳体网。
经正火处理后T8钢的组织结构转变为以较细珠光体为主的组织结构。
组织结构为珠光体和层状渗碳体。
T8钢正火后的硬度升高到280HBW左右，耐磨性升高，韧性和塑性降低。
2.T8钢球化退火的目的及球化退火后的组织结构和性能
T8钢的球化退火处理使T8钢中珠光体中的层状渗碳体球化，变成球状渗碳体，为淬火作好组织准备。
将T8钢加热到Ac1以上20～40℃，保温一段时间，然后缓慢冷却到600℃以下再出炉空冷。
球化退火处理中，加热温度超过Ac1不多时，渗碳体开始溶解，但又为完全溶解，形成许多细小的链状或点状渗碳体，弥散的分布在奥氏体基体上；同时，低温短时加热也使得奥氏体成分不均匀。
在随后缓冷过程中，以原有细小渗碳体为核心，或在奥氏体中碳原子富集的地方产生新的核心，均匀地形成颗粒状渗碳体。
由于球状表面能量最小，缓冷时，渗碳体聚集长大形成较大粒状。
室温时得到珠光体与粒状渗碳体。
球化退火后，T8钢的硬度减小到不大于187HBW，耐磨性也降低，韧性和塑性升高。
3.T8钢淬火的目的及淬火后的组织结构和性能
T8钢的淬火处理为回火作好组织准备。
将T8钢加热到Ac1以上30～50℃的某一温度，保温一段时间使奥氏体化后，用水进行快速冷却。
根据：
t=αD
t——加热时间（加热升温时间和保温时间）（min）
α——加热系数（min/mm）
D——工件有效厚度（mm）。
计算出加热时间，根据计算出的加热时间进行淬火处理。
将T8钢加热到Ac1以上时，T8钢的组织为奥氏体和一部分未溶的细粒状渗碳体。
淬火后，奥氏体变为马氏体，未溶的细粒状渗碳体保留下来，组织中还有部分残留奥氏体。
经淬火处理后，T8钢的硬度曾加到不小于62HRC,耐磨性升高，韧性和塑性都降低。
4.T8钢低温回火后的目的及回火后组织结构和性能
低温回火的目的是稳定组织，降低淬火应力。
将T8钢加热到150～250℃，保温一定时间，然后冷却到室温。
在低温回火过程中，马氏体中部分过饱和碳原子以η—碳化物（Fe2C）形式析出。
析出的η—碳化物与为析出的过饱和α固溶体晶格联系在一起，保持着共格关系，形成新的组织结构——回火马氏体。
残留奥式体也转变成回火马氏体，碳化物以渗碳体形式保留下来。
低温回火后，T8钢的组织为回火马氏体和渗碳体。
低温回火后的T8钢保持了淬火后T8钢的高硬度和高耐磨性外，韧性和塑性也增强了；同时，还降低淬火内应力
和脆性。
T8钢回火的硬度为58～62HBC，其中工作部分的硬度为48～54HBS。
三.结论：
1. T8钢的正火处理消除了锻造或铸造中产生的过热缺陷，细化了组织，提高了力学性能。
2．球化退火处理使T8钢中的碳化物球化，降低了硬度与强度，使得韧性和塑性升高，改善了切削加工性。
3.淬火处理使T8钢的组织结构发生改变，组织结构变为马氏体。
钢的硬度和耐磨性升高。
4．低温回火避免了回火脆性的产生，减小了淬火应力。
强化了T8钢的组织结构，提高了钢的塑性与韧性。
