工厂供电复习题
工厂供电试题及答案
工厂供电试题及答案一、选择题1. 工厂供电系统中，以下哪项不是主要的供电方式？A. 单相供电B. 三相三线制供电C. 三相四线制供电D. 直流供电答案：D2. 在工厂供电系统中，以下哪种设备主要用于电能的分配？A. 变压器B. 断路器C. 配电柜D. 电动机答案：C3. 工厂供电系统中，为了提高功率因数，通常采用哪种设备？A. 电容器B. 电感器C. 电阻器D. 二极管答案：A二、填空题4. 工厂供电系统的设计应遵循___________、___________、___________的原则。
答案：安全、可靠、经济5. 工厂供电系统的电压等级通常包括___________、___________和___________。
答案：高压、中压、低压6. 工厂供电系统中，短路是指电路中___________之间的意外连接。
答案：两个或多个导体三、简答题7. 简述工厂供电系统中无功功率和有功功率的区别。
答案：有功功率是指在电路中实际做功的功率，它与电路中的电流和电压的乘积成正比，并且与电流和电压之间的相位差有关。
无功功率则是由于电路中存在电感或电容元件，导致电流和电压之间存在相位差而产生的功率，它不做实际功，但在交流电路中是必要的，因为它提供了磁场能量的存储。
8. 描述工厂供电系统中过载保护和短路保护的作用。
答案：过载保护的作用是在电路中的负载超过设计值时，防止电动机或电气设备因长时间过载而损坏。
短路保护则是在电路发生短路时，迅速切断电源，以防止设备损坏和可能引起的火灾。
四、计算题9. 假设一个工厂供电系统，已知变压器的额定容量为500kVA，变压器的效率为0.9，求变压器的输出有功功率。
答案：变压器的输出有功功率 = 额定容量× 效率= 500kVA × 0.9 = 450kW10. 一个工厂供电系统在最大负荷时的电流为800A，如果供电线路的电阻为0.5Ω，求线路上的最大电压降。
答案：线路上的最大电压降 = 电流× 电阻= 800A × 0.5Ω = 400V五、论述题11. 论述工厂供电系统在设计时需要考虑的主要因素。
工厂供电复习题答案
工厂供电复习题答案一、选择题1. 工厂供电系统中，以下哪个设备的主要作用是将电能转换为机械能？A. 变压器B. 电动机C. 发电机D. 断路器答案：B2. 在工厂供电系统中，下列哪项措施可以提高系统的功率因数？A. 增加无功功率B. 减少无功功率C. 增加有功功率D. 减少有功功率答案：B3. 工厂供电系统中，短路电流的计算对于以下哪项是必要的？A. 设备选型B. 能源消耗C. 环境影响D. 安全防护答案：A二、填空题1. 工厂供电系统中，________是保证供电可靠性的重要设备。
答案：备用电源2. 工厂供电系统中，________是实现电能分配的主要设备。
答案：配电柜3. 工厂供电系统中，________是用于保护电气设备不受过载和短路损害的设备。
答案：断路器三、判断题1. 工厂供电系统中，所有设备都应具备过载保护功能。
（）答案：正确2. 工厂供电系统中，功率因数越高，系统的电能利用效率就越高。
（）答案：正确3. 工厂供电系统中，无功功率对设备运行没有影响。
（）答案：错误四、简答题1. 简述工厂供电系统中的“三相四线制”供电方式的特点。
答案：三相四线制供电方式是指在三相电力系统中，除了三相电源线外，还增加了一条中性线。
这种供电方式可以提供两种电压等级，适用于工厂中不同电压等级的设备需求，同时中性线的存在可以减少三相不平衡电流，提高供电的稳定性。
2. 请解释工厂供电系统中的“谐波”是什么，并简述其对系统可能产生的影响。
答案：谐波是指在电力系统中，由于非线性负载的存在，使得电流或电压波形产生偏离正弦波形的现象。
谐波的存在可能会导致设备过热、电机效率降低、电能质量下降等问题，严重时还可能引发设备损坏或供电系统故障。
五、计算题1. 假设工厂供电系统中的电动机功率为100kW，功率因数为0.8，求电动机的视在功率。
答案：视在功率S = P / cosφ = 100kW / 0.8 = 125kVA2. 如果工厂供电系统中的变压器额定容量为500kVA，求变压器的额定电流（假设为三相四线制，电压为380V）。
工厂供电复习资料(含答案)
一、填空题（每小题1分，共15分）1、衡量电能质量的基本参数是、。
2、负荷曲线是指一组用电设备的功率随变化关系的图形。
3、发生短路后产生危害效应有：、。
4、电弧是电气设备运行中因分断电路空气的一种物理现象。
5、一次电路是指（主电路、主接线、主回路）变配电所中承担和电能任务的电路。
6、前后熔断器之间的选择性配合：要求线路在发生故障时，故障点的熔断器首先熔断，切断故障部分。
7、二次回路(即二次电路)：是指用来、指示、监测和保护运行的电路，亦称二次系统。
8、电测量仪表是指对电力装置回路的电力运行参数作经常测量、选择测量、记录用的仪表和作计费、考核管理用的计量仪表的总称。
9、触电的急救处理有脱离电源、急救处理、、胸外按压心脏的人工循环等方法。
10、国际照明委员会（CIE）把灯具的类型分为：、半直接照明型、、半间接照明型、间接照明型。
二、选择题（每小题2分，共20分）1、中性点不接地系统发生单相接地故障后，故障相电压、非故障相电压、系统线电压分别是？故障相接地电容电流为正常时的多少倍。
（）A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍2、在求计算负荷P30时，我们常将工厂用电设备按工作情况分为（）。
A、金属加工机床类，通风机类，电阻炉类B、电焊机类，通风机类，电阻炉类C、连续运行工作制，短时工作制，断续周期工作制D、一班制，两班制，三班制3、常见的电流互感器的接线方式有：（）A、星形（两相V形、三相），两相一继电器式，一相一继电器式B、三相Y形接线，两相三继电器V形，一相一继电器式C、一相一继电器式，两相两继电器式，三相三继电器式D、一相一继电器式，两相一继电器差接式，三相两继电器式4、常见的高压开关设备有哪三种，其中哪种高压设备必须和高压熔断器配合来切除短路故障。
（）A、高压隔离开关，高压负荷开关，高压断路器，高压负荷开关B、高压断路器，高压负荷开关，自动空气开关，高压断路器C、自动空气开关，刀闸开关，高压负荷开关，高压负荷开关D、自动空气开关，高压负荷开关，高压隔离开关，高压隔离开关5、下列不属于工厂供电电力系统测量仪表测量目的的是（）。

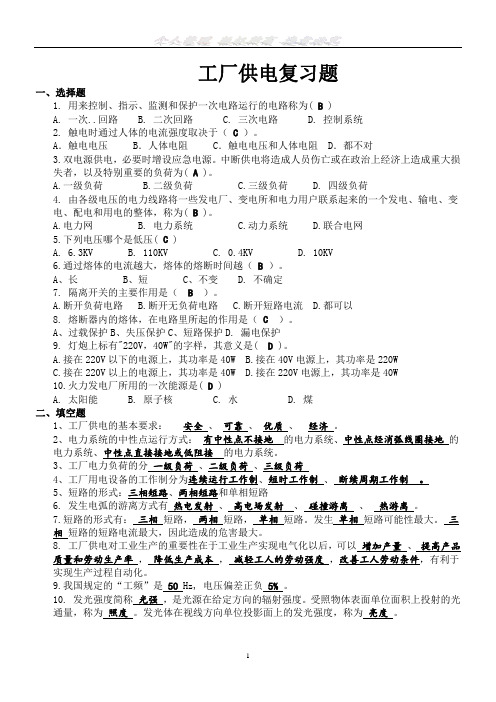

工厂供电试题
工厂供电复习题一、选择题1. 用来控制、指示、监测和保护一次电路运行的电路称为( B )A. 一次..回路B. 二次回路C. 三次电路D. 控制系统2. 触电时通过人体的电流强度取决于（ C ）。
A．触电电压 B．人体电阻 C．触电电压和人体电阻 D．都不对3.双电源供电，必要时增设应急电源。
中断供电将造成人员伤亡或在政治上经济上造成重大损失者，以及特别重要的负荷为( A )。
A.一级负荷B.二级负荷C.三级负荷D. 四级负荷4. 由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为( B )。
A.电力网B. 电力系统C.动力系统D.联合电网5.下列电压哪个是低压( C )A. 6.3KVB. 110KVC. 0.4KVD. 10KV6.通过熔体的电流越大，熔体的熔断时间越（B ）。
A、长B、短C、不变 D. 不确定7. 隔离开关的主要作用是（B）。
A.断开负荷电路B.断开无负荷电路C.断开短路电流D.都可以8. 熔断器内的熔体，在电路里所起的作用是（ C）。
A、过载保护B、失压保护C、短路保护D. 漏电保护9. 灯炮上标有"220V，40W"的字样，其意义是( D )。
A.接在220V以下的电源上，其功率是40WB.接在40V电源上，其功率是220WC.接在220V以上的电源上，其功率是40WD.接在220V电源上，其功率是40W10.火力发电厂所用的一次能源是( D )A. 太阳能B. 原子核C. 水D. 煤二、填空题1、工厂供电的基本要求：安全、可靠、优质、经济。
2、电力系统的中性点运行方式：有中性点不接地的电力系统、中性点经消弧线圈接地的电力系统、中性点直接接地或低阻接的电力系统。
3、工厂电力负荷的分一级负荷、二级负荷、三级负荷4、工厂用电设备的工作制分为连续运行工作制、短时工作制、断续周期工作制。
5、短路的形式：三相短路、两相短路和单相短路6. 发生电弧的游离方式有热电发射、高电场发射、碰撞游离、热游离。
工厂供电总复习(含答案)
工厂供电总复习第一章一、填空题1、工厂供电的基本要求：安全、可靠、优质、经济。
2、发电厂按其所利用的能源不同，主要分为水力发电、火力发电、和核能发电。
3、电力系统的中性点运行方式：有中性点不接地的电力系统、中性点经消弧线圈接地的电力系统、中性点直接接地或低阻接地的电力系统。
4、低压配电系统的接地型式有TN系统接地型式、TT系统接地型式和IT系统接地型式。
5、工厂自备电源有柴油发电机组自备电源；交流不停电电源（UPS）6、衡量电能质量的基本参数：频率、电压7、电压偏差：电气设备的端电压与额定电压之差二、选择题，每题3分，共15分。
1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（ A ）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2、电力变压器二次侧的额定电压比电网电压高（C）A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压一般高于同级电网电压（B）A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（D）。
A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍5、在电力系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率B．电压和电流C．有功损耗与无功损耗D．平均负荷与可靠性三、判断题：1、工厂供电系统的基本要求是安全、可靠、优质、经济。
工厂供电试题及答案
工厂供电试题及答案一、单项选择题（每题2分，共20分）1. 工厂供电系统的主要任务是什么？A. 保证工厂设备的正常运行B. 保证工厂员工的安全C. 提供工厂所需的各种能源D. 确保工厂生产效率答案：A2. 以下哪项不是工厂供电系统的基本组成部分？A. 变电设备B. 配电设备C. 照明设备D. 通信设备答案：D3. 工厂供电系统中，变压器的作用是什么？A. 改变电压B. 改变电流C. 改变频率D. 改变功率答案：A4. 工厂供电系统中，下列哪项措施不是用于提高供电可靠性的？A. 双电源供电B. 无功补偿C. 备用电源D. 故障自动切换答案：B5. 工厂供电系统中，下列哪项不是电力系统的组成部分？A. 发电B. 输电C. 变电D. 通信答案：D6. 工厂供电系统中，下列哪项不是电力线路的类型？A. 架空线路B. 地下线路C. 光纤线路D. 电缆线路答案：C7. 工厂供电系统中，下列哪项不是电力设备的保护措施？A. 过载保护B. 短路保护C. 过压保护D. 温度控制答案：D8. 工厂供电系统中，下列哪项不是电力系统的负荷类型？A. 恒定负荷B. 变动负荷C. 随机负荷D. 固定负荷答案：D9. 工厂供电系统中，下列哪项不是电力系统的运行状态？A. 正常运行B. 异常运行C. 故障运行D. 停机运行答案：D10. 工厂供电系统中，下列哪项不是电力系统的稳定性指标？A. 电压稳定性B. 频率稳定性C. 功率稳定性D. 电流稳定性答案：D二、多项选择题（每题3分，共15分）1. 工厂供电系统的主要功能包括以下哪些方面？A. 供电B. 配电C. 用电D. 管理答案：A B C2. 工厂供电系统中，下列哪些设备属于一次设备？A. 变压器B. 开关C. 继电器D. 电表答案：A B3. 工厂供电系统中，下列哪些措施可以提高供电的安全性？A. 安装漏电保护器B. 使用绝缘材料C. 定期进行设备检查D. 实施电气隔离答案：A B C D4. 工厂供电系统中，下列哪些因素会影响供电的稳定性？A. 负载变化B. 电压波动C. 线路损耗D. 环境温度答案：A B C5. 工厂供电系统中，下列哪些是电力系统运行中的常见故障？A. 短路B. 断路C. 过载D. 接地答案：A B C D三、判断题（每题2分，共10分）1. 工厂供电系统的设计必须考虑经济性和可靠性。
工厂供电复习题
一填空1.衡量电能质量高低的主要参数是电压和频率。
2.母线的作用是汇集电能和分配电能。
3.母线的工作方式有单母线不分段制、单母线分段制和双母线制。
4.工厂常用的调压方式有有线调压和无线调压两种。
5.当车间电压比较低时，应将变压器分接开关调制-5%位置。
6.当车间电压比较高时，应将变压器分接开关调制+5%位置。
7.发电机的额定电压应比电网电压高5%。
8.升压变压器二次侧额定电压应比电网电压高10%。
9.末端降压变压器一次侧电压等于电网电压，二次侧电压应比电网电压高5%。
10.电力系统中性点是指系统中所有的发电机、变压器的中性点。
11.电力系统中性点的运行方式有①中性点不接地运行方式，②中性点经消弧线圈接地系统运行方式，③中性点直接接地运行方式。
12.中性点不接地系统的绝缘应接线电压考虑，中性点直接接地系统的绝缘应接线电压考虑。
13.中性点不接地系统发生单相接地时，通过接地点的电流是电容电流，它是正常电容电流的3倍。
14.中性点直接接地系统发生单相接地时，通过接地点的电流是单相接地短路电流。
15.35KV、66KV电力系统的中性点，通常采用中性点经消弧线圈接地运行方式。
16.6~10KV电力系统，只要线上电容电流不超过30安时，可以采用不接地方式运行。
17.低压0.4KV配电系统中性点，通常采用中性点直接接地方式运行。
18.110KV以上的超高压，将高压电力系统中性点，通常采用中性点直接接地方式运行。
19.计算负荷是确定开关、型号、规格以及导线电缆截面理论依据。
20.计算负荷即为半小时最大负荷。
21.尖峰电流是由于电动机起动造成的，它即不是正常工作电流，也不是故障电流。
22.选择熔断器熔体时，熔体额定电流应躲过线上计算电流和线上尖峰电流。
23.产生最大电动力的短路电流是短路冲击电流。
24.高压隔离开关设有专门的灭弧装置，因此任何情况下都不允许带负荷操作。
25.可以用隔离开关通断励磁电流不超过2安的空载变压器。
工厂供电期末复习题及答案(考试必备1)
工厂供电试题库一、单项选择题（每题2分，共10分）：1、在配电设计中，通常采用_______ 的最大平均负荷作为按发热条件选择电器或导体的依据。
A.20minB.30minC.60minD.90min2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流。
A.1sB.5sC.15sD.30s3．电焊机的有功功率是指将额定功率换算到暂载率为_______时的有功功率。
A.15％B.25％C.50％D.100％4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷。
A.二项式系数法B.标幺制法C.需要系数法D.欧姆法5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于______。
A．开启型 B. 闭合型 C.密闭型 D.防爆型二、填空题（每空1分，共20分）：1、工厂供电的基本要求是_______，_______，_______，_______。
2、一级负荷中特别重要的负荷，除由_______个独立电源供电外，还须备有_______ ，并严禁其他负荷接入。
3、电能质量的基本指标是_______和_______，我国采用的工业频率是_______ HZ。
4、各种高低压开关属_______次设备。
5、跌落式熔断器属于_______熔断器。
6、防雷装臵所有接闪器都必须经过_______与________相连。
7、继电保护装臵的基本要求是：______、_______ 、________ 、可靠性。
8、_______断路器适用于频繁操作、安全要求较高的场所。
9、在三相短路电流常用的计算方法中，______适用于多个电压等级的供电系统。
10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_______和_______完成的。
三、名词解释（每题6分，共30分）：1、什么叫电力系统？2、什么是尖峰电流?3、什么叫无限大容量的电力系统?4、什么叫过电压？5、什么是光通量、发光强度、照度和亮度？四、判断题（正确打√，错误打×）（每题1分，共10分）：1、变电所与配电所的区别是变电所有变换电压的功能。
工厂供电试题及答案
工厂供电试题及答案一、单选题1. 工厂供电方式是指将电力由电力公司传递给工厂的方式。
以下哪种供电方式是最常见的？A. 直供电B. 变压器供电C. 发电厂供电D. 逆变器供电答案：A. 直供电解析：直供电是指电力公司直接将电力传递给工厂，是最常见和常用的供电方式。
2. 工厂供电的电压等级一般是多少？A. 220VB. 380VC. 110VD. 480V答案：B. 380V解析：工厂供电的电压等级一般为380V，适用于大多数工业设备和电器的运行。
3. 工厂供电的电流是由哪个参数决定的？A. 电压B. 功率C. 频率D. 电阻答案：B. 功率解析：工厂供电的电流大小与工厂设备的功率有关，功率越大，所需电流越大。
4. 下面哪些设备需要三相供电？A. 空调B. 电动机C. 电视机D. 电脑答案：B. 电动机解析：电动机通常需要三相供电，以满足其起动和运行所需的功率。
二、填空题1. 工厂供电的主要方式为______供电。
答案：直供电2. 工厂供电的电流大小与工厂设备的______有关。
答案：功率3. 工厂供电的电压等级一般为______V。
答案：3804. 三相供电主要用于驱动______。
答案：电动机三、简答题1. 请简述工厂供电的安全措施。
答案：工厂供电的安全措施包括以下几点：- 进行电气装置的绝缘和接地，确保电流正常流动，避免电击事故的发生。
- 安装漏电保护器，及时检测和切断漏电情况，防止漏电造成的人身伤害和火灾。
- 定期对电气设备进行维护和检修，确保其正常运行和安全可靠。
- 进行定期巡检和安全培训，提高员工的安全意识，减少事故的发生。
2. 请简述工厂供电的节能措施。
答案：工厂供电的节能措施包括以下几点：- 对电气设备进行能效评估，选择高效节能的设备和系统。
- 进行定期的设备维护和保养，减少设备的能耗。
- 合理安排生产计划，避免低效的重复生产和停机时间过长。
- 进行用电监测和统计，全面了解用电情况，发现和解决能耗高的问题。
工厂供电复习
选择题25分填空题25分判断题10~15分简答题20分计算题20~25分第一章1.【工厂供电】就是指工厂所需电能的供应和分配，亦称工厂配电。
2. 工厂供电基本要求：安全、可靠、优质、经济。
3. 一般中型工厂的电源进线是6~10kV。
4. 供电系统并联电容器是用来补偿系统的无功功率、提高功率因素的。
5. 只经一次降压，将35kV直接降压为低压用电设备所需的电压（220V / 380V）的供电方式称为高压深入负荷中心的直配方式。
6. 配电所的任务：接受电能和分配电能。
变电所的任务：接受电能、分配电能和变换电压。
母线的任务：汇集电能和分配电能。
7.【工厂供电系统】是指从电源进线进厂起到高、低压用电设备进线端止的整个电路系统，包括厂内的变、配电所及所有高、低压配电线路。
8. 电网可按电压高低和供电范围大小分为区域电网和地方电网。
区域电网的供电范围大，电压一般在220kV及以上，地方电网的供电范围较小，最高电压一般不超过110kV，工厂供电系统属于地方电网。
9. 【简答题预测1】什么是电力网或电网，动力系统的概念是什么，建立大型电力系统（联合电网）的优越性有哪些？答：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网；电力系统加上发电厂的动力部分及其热能系统和热能用户，通常称为动力系统；优越性：（1）可以更经济合理地利用动力资源（2）可以更好地保证供电的电能质量（3）可以大大地提高供电的可靠性10. 电气设备的额定频率和额定电压，是电气设备正常工作且能获得最佳经济效果的频率和电压。
11. 一般交流电力设备的额定频率为50Hz,此频率通称为工频。
12. 求额定电压的填空题（见P10、P27习题1-1、1-2）13. 电压高低划分标准：1000V以下为低压；1000V~10kV或35kV为中压；35kV或以上至110kV或220kV为高压；220kV或330kV及以上为超高压；800kV及以上为特高压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工厂供电复习题
（前四章）
一、填空题
1、电力系统是由组成的。
2、发电厂的类型主要有、、、。
3、工厂供电系统是由、、、、组成的。
4、电能质量的指标有、、。
5、10kV配电系统中性电点的运行方式是。
6、110kV电力系统中性点的运行方式是。
7、供电负荷按照其重要性可以分为、、。
8、我国输配电线路主要有、两种类型。
9、室内变电所一般由、、、
构成。
10、变电所的布置形式主要有、、等三种。
P84
11、供电负荷曲线式反映的曲线。
12、电力系统的短路形式主要有、、、。
13、短路电流计算方法主要有、。
14、无限大容量系统发生三相短路后是衰减的，而
是不变的。
15、短路电流计算的目的是、。
16、电力负荷的计算方法主要有、、、。
17、在运行中的电力变压器的损耗有、。
18、无限大电力系统三相短路时的短路电流冲击值出现在短路后
秒时刻。
19、变电所的桥式接线分为、。
20、高压开关柜的类型主要有、。
二、名词解析
1、负荷率
2、一类供电负荷
3、年最大负荷用小时数
4、需用系数
5、平均功率因数
6、无限大容量系统
7、标幺值8、三相短路电流冲击值
三、简单题
1、简述工厂供电变电所在设计过程中如何选择主变的容量和台数？
2、按照绝缘介质分类高压断路器主要有哪些类型？
3、高压断路器主要有哪些功能？
4、高压开关柜主要有那五防功能？
5、如图所示的电力系统，试标出各变压器一、二次侧的额定电压（均为较长距离、重负荷线路）。
四、画图题
1、画出单母分段的主接线图
2、画出电压互感器的V/v 接线图
3、画出电力系统三相短路的的示意图
五、计算题
1、电力负荷计算题
某机修车间380V线路上，接有金属切削机床电动机20台共50kW（其中较大容量电动机有7.5kW1台，4kW3台，2.2KW 7台），通风机2台共3kW，电阻炉1台2kW。
试用需要系数法确定此线路上的计算负荷。
已知条件：查附录表的系数如下
2、短路电流计算题
某工厂供电系统如图，试求d1、 d2 、以及d3点三相短路的电流。
已知条件：U平均=37kV，U pj2=6.3kV。
线路长L=5km ,单位长度电抗=0.4欧姆
（0.4Ω/km）U D%=7% 变压器额定容量S N=3200kVA, 母线I处的的短路容量为S d=200MVA。
