光纤到桌面FTTD(典型五层商用办公楼宇应用方案)
光纤入户的几种解决方案
光纤入户的几种解决方案光纤入户是指将光纤网络接入到用户家庭或者办公室的解决方案。
随着互联网的快速发展，光纤入户解决方案越来越受到人们的关注和需求。
在这篇文章中，我们将介绍几种常见的光纤入户解决方案，包括FTTH、FTTB、FTTC和FTTD。
1. FTTH（Fiber to the Home）光纤到家FTTH是一种将光纤网络直接延伸到用户家庭的解决方案。
在这种方案中，光纤路线从光纤节点向来延伸到用户住宅内部，提供高速、稳定的网络连接。
光纤到家方案适合于需要高带宽和高速连接的用户，如家庭用户、企业办公室等。
2. FTTB（Fiber to the Building）光纤到楼宇FTTB是一种将光纤网络接入到建造物内部的解决方案。
在这种方案中，光纤路线从光纤节点延伸到建造物内部，然后通过楼宇内部的网络设备将网络连接分发到各个用户。
FTTB方案适合于多户共用一个网络接入点的场景，如公寓楼、写字楼等。
3. FTTC（Fiber to the Curb）光纤到路边FTTC是一种将光纤网络接入到路边的解决方案。
在这种方案中，光纤路线从光纤节点延伸到离用户较近的路边，然后通过传统的铜线缆将网络连接传输到用户家庭。
FTTC方案可以在保持光纤网络优势的同时，减少铺设光纤路线的成本和工程难度。
4. FTTD（Fiber to the Desk）光纤到桌面FTTD是一种将光纤网络接入到用户办公桌上的解决方案。
在这种方案中，光纤路线从光纤节点延伸到办公桌上的网络设备，为用户提供高速、稳定的网络连接。
FTTD方案适合于需要高带宽和高速连接的办公场所，如企业办公室、研发中心等。
总结：光纤入户解决方案有多种不同的方式，包括FTTH、FTTB、FTTC和FTTD。
选择适合的解决方案取决于用户的需求和实际情况。
FTTH适合于需要高带宽和高速连接的家庭和企业办公室；FTTB适合于多户共用一个网络接入点的场景；FTTC可以在保持光纤网络优势的同时，减少铺设光纤路线的成本和工程难度；FTTD适合于需要高带宽和高速连接的办公场所。
FTTB建设解决方案
FTTB建设解决方案一、背景介绍随着互联网和数字化技术的快速发展，人们对高速网络的需求越来越高。
FTTB（Fiber To The Building）即光纤到楼宇的建设方案，是一种能够提供高速、稳定的宽带网络连接的解决方案。
本文将详细介绍FTTB建设的目标、原理、具体步骤以及相关技术和设备。
二、目标FTTB建设的目标是为用户提供高速、稳定的宽带网络连接，满足用户对大带宽、低延迟的需求。
通过光纤到楼宇的方式，可以提供更高的带宽和更稳定的网络连接，满足用户对高清视频、在线游戏、云计算等应用的需求。
三、原理FTTB建设的原理是将光纤网络延伸到楼宇内部，通过光纤与用户设备之间的连接，实现高速、稳定的数据传输。
具体的原理如下：1. 光纤接入：将光纤引入楼宇内部，通常通过光缆进行布线，将光纤与楼宇外部的光纤主干网连接起来。
2. 光纤分光器：在楼宇内部，使用光纤分光器将光信号分配给不同的用户或者用户群体。
3. 光猫：光猫是用户设备与光纤之间的接口设备，将光信号转换为电信号，供用户设备使用。
四、步骤FTTB建设的步骤包括需求分析、规划设计、物料采购、施工建设和测试验收等阶段。
下面将详细介绍每一个步骤的内容：1. 需求分析：与用户沟通，了解用户的需求和预期目标，确定建设的规模和范围。
2. 规划设计：根据需求分析的结果，进行网络规划和设计，确定光纤布线方案、光分光器的位置和数量，以及用户设备的安装位置等。
3. 物料采购：根据规划设计的结果，采购所需的光纤、光分光器、光猫等设备，确保设备的质量和数量符合建设需求。
4. 施工建设：根据规划设计的方案，进行光纤布线、光分光器的安装和光猫的接入等施工工作。
确保施工过程中的质量和安全。
5. 测试验收：在施工完成后，对建设的网络进行测试，包括光纤连接的质量测试、网络速度的测试等。
确保建设的网络能够满足用户的需求。
五、技术和设备在FTTB建设中，涉及到一些关键的技术和设备，下面将介绍其中的几个重要方面：1. 光纤技术：光纤是FTTB建设的基础，通过光纤可以实现高速、稳定的数据传输。
光纤到桌面技术方案

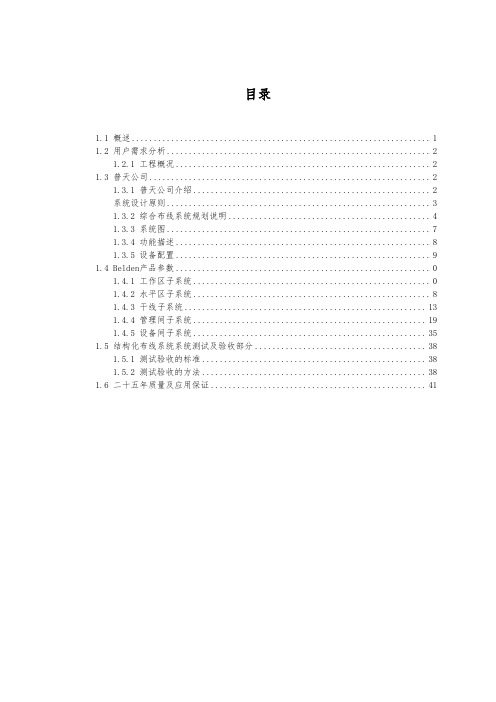

目录1.1 概述 (1)1.2 用户需求分析 (2)1.2.1 工程概况 (2)1.3 普天公司 (2)1.3.1 普天公司介绍 (2)系统设计原则 (3)1.3.2 综合布线系统规划说明 (4)1.3.3 系统图 (7)1.3.4 功能描述 (8)1.3.5 设备配置 (9)1.4 Belden产品参数 01.4.1 工作区子系统 01.4.2 水平区子系统 (8)1.4.3 干线子系统 (13)1.4.4 管理间子系统 (19)1.4.5 设备间子系统 (35)1.5 结构化布线系统系统测试及验收部分 (38)1.5.1 测试验收的标准 (38)1.5.2 测试验收的方法 (38)1.6 二十五年质量及应用保证 (41)1.1 概述在经济飞速发展的今天,信息资源已成为一种非常关键性的资源,它必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。
同时对办公环境的要求也越来越高，用户迫切希望能够使用那些具有完善的数据通讯、语音通讯、图形、图像通讯及网络管理、控制和完备的服务设施在的办公楼宇。
由于这一原因，各行业、各部门都要求在尽可能短的时间改进通讯系统，并根据需要配置成各种不同的结构。
而在中国，即便是在一些新设计的建筑物，往往仍沿用过去的那些布线技术，致使各种系统的布线无法兼容，难以适应新技术的发展，并且管线拥挤不堪，配线上的巨额投资也可能是重复的。
这种情况，还会随着各行业、各部门的成长、设备的更新、人员的变动、办公环境的变更，而变得越来越糟。
任何的增添、变动，都可能会引起全局的变动，不但影响工作效率，对行业和部门的运营也产生不良的影响。
尤其是随着综合业务数字网和千兆网的出现、应用、推广，原来使用的布线系统将无法满足要求。
因此，寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术，已成为当务之急。
它不但能够满足现在的需求，更重要的是迎接未来对配线系统的挑战。
随着信息处理系统的迅速发展，对信息传输的快速、便捷、安全性和稳定可靠性要求不断提高。
光纤到桌面技术解释

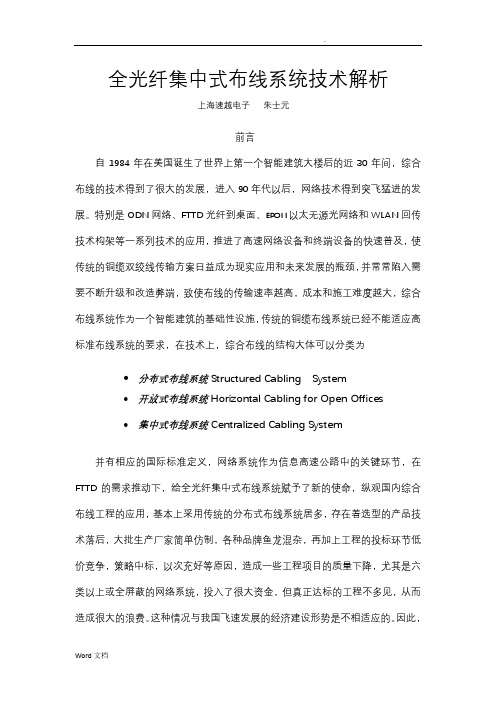

全光纤集中式布线系统技术解析上海速越电子朱士元前言自1984年在美国诞生了世界上第一个智能建筑大楼后的近30年间，综合布线的技术得到了很大的发展，进入90年代以后，网络技术得到突飞猛进的发展。
特别是ODN网络、FTTD光纤到桌面、EPON以太无源光网络和WLAN回传技术构架等一系列技术的应用，推进了高速网络设备和终端设备的快速普及，使传统的铜缆双绞线传输方案日益成为现实应用和未来发展的瓶颈，并常常陷入需要不断升级和改造弊端，致使布线的传输速率越高，成本和施工难度越大，综合布线系统作为一个智能建筑的基础性设施，传统的铜缆布线系统已经不能适应高标准布线系统的要求，在技术上，综合布线的结构大体可以分类为•分布式布线系统Structured Cabling System•开放式布线系统Horizontal Cabling for Open Offices•集中式布线系统Centralized Cabling System并有相应的国际标准定义，网络系统作为信息高速公路中的关键环节，在FTTD的需求推动下，给全光纤集中式布线系统赋予了新的使命，纵观国内综合布线工程的应用，基本上采用传统的分布式布线系统居多，存在着选型的产品技术落后，大批生产厂家简单仿制，各种品牌鱼龙混杂，再加上工程的投标环节低价竞争，策略中标，以次充好等原因，造成一些工程项目的质量下降，尤其是六类以上或全屏蔽的网络系统，投入了很大资金，但真正达标的工程不多见，从而造成很大的浪费。
这种情况与我国飞速发展的经济建设形势是不相适应的。
因此，本文从技术层面就全光纤集中式布线系统向大家做一个技术解析，希望我们对这一技术有一个正确的认识和应用，从而提升智能化建设工程的技术含量和质量。
一、全光纤集中式布线系统与传统布线的区别如同计算机联网的发展一样，布线系统的结构是依据一定的国际标准发展变化的。
在布线标准被普遍接受以前，根据终端用户的需要，布线是随意的。
光纤到桌面（FTTD）解决方案
光纤到桌面（FTTD）解决方案
佚名
【期刊名称】《智能建筑与城市信息》
【年(卷),期】2012(000)002
【摘要】2010年1月13日，国务院会议正式决定推进电信网、广播电视网和互联网三网融合。
工信部联合六部委印发《关于推进光纤宽带网络建设的意见》，提出到2011年，光纤宽带端口超过8000万，网络速度接入能力达到城市用户平均为8Mbps以上，
【总页数】4页(P43-46)
【正文语种】中文
【中图分类】TU855
【相关文献】
1.南京普天光纤到桌面解决方案 [J], 南京普天楼宇智能有限公司
2.光纤到桌面(FTTD)在中国电子政务的应用 [J], 宁宪波
3.光纤到桌面(FTTD)布线系统设计分析 [J], 3M中国有限公司通信网络产品事业部
4.互联网光纤到桌面的解决方案——"650nm塑料光纤传输系统" [J], 西安飞讯光缆有限公司
5.康宁为中国国家人事部新办公楼提供FTTD（光纤到桌面）解决方案 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
商务楼宇光纤建设规范

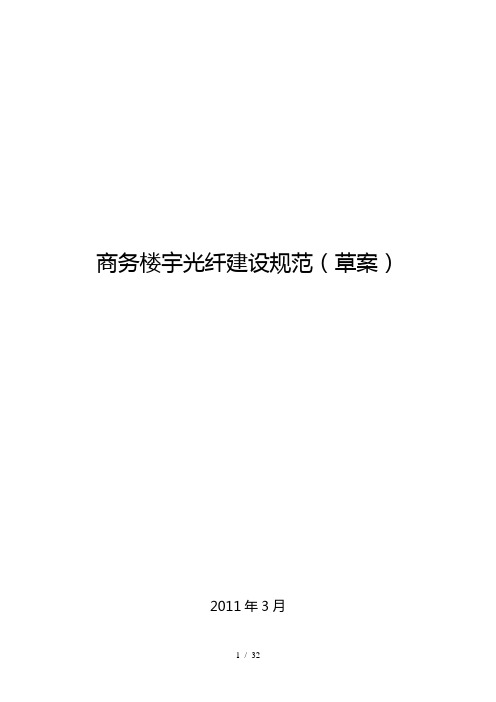

商务楼宇光纤建设规范（草案）2011年3月前言随着国家“三网融合”（电信网、广播电视网和互联网）政策的出台, 以及各种新业务的涌现，对电信宽带接入网络提出了更高的要求。
FTTH/FTTO 作为接入网演进的终极目标，可以为用户提供100M以上的接入带宽，是实现接入网络融合化、IP化、高带宽化，满足未来各种电信业务的有效途径。
今后，所有新建商务楼宇用户接入部分都要按照FTTH/FTTO的要求来建设。
本规范用于指导开发商红线内FTTH/FTTO综合布线系统的建设，其他商务楼宇的改造可参照执行。
目录1 适用范围 (1)2 引用标准 (1)3 相关释义 (2)3.1 名词释义 (2)3.2 FTTH/FTTO网络结构及工程界面划分 (2)4 商务楼宇常见建设模式 (4)4.1 商务楼宇的特点 (4)4.2 房间布局比较明确的商务楼宇 (4)4.3 房间布局不明确的商务楼宇 (4)4.4 大型商场、超市等卖场 (5)5 入户光缆 (5)5.1 光纤、光缆选型 (5)5.2 光缆芯数配置原则 (5)5.3 入户光缆的布放要求 (6)5.3.1 室内光缆敷设一般要求 (6)5.3.2 室内光缆穿管敷设要求 (6)5.3.3 室内光缆在线槽、桥架、明敷时敷设要求 (7)5.4 线路损耗参数 (8)6 用户室内壁龛箱 (8)6.1 用户室内壁龛箱 (8)6.2 基本要求 (8)6.2.1 环境条件 (8)6.2.2 外观与表面处理 (9)6.2.3 结构要求 (10)6.3 功能要求 (11)6.3.1 基本功能要求 (11)6.3.2 通信设备区 (12)6.3.3 光纤终端区 (12)6.3.4 配线区 (12)6.3.5 过线区 (13)6.4 环境适应性要求 (13)6.4.1 防水 (13)6.4.2 防尘 (13)6.4.3 防雷 (13)6.5 安全要求 (14)6.5.1 一般要求 (14)6.5.2 接地保护 (14)6.5.3 用户室内壁龛箱参考结构 (14)7 楼层弱电间 (16)7.1 光配线箱主要技术要求 (16)7.1.1 尺寸 (16)7.1.2 结构 (17)7.1.3 功能要求 (18)8 暗管、桥架设置要求 (22)8.1 敷设暗管 (22)8.2 桥架和线槽安装设计 (23)9 各种标志管理要求 (24)9.1 标签要求 (24)9.1.1 标签材料 (24)9.1.2 标签字体 (25)9.2 标签种类 (25)9.2.1 机柜标签 (25)9.2.2 光配线架标签 (25)9.2.3 壁龛箱标签 (25)9.2.4 光配线模块及端子标签 (25)9.2.5 光缆标签 (26)9.3 标签粘贴 (26)9.3.1 粘贴位置 (26)9.3.2 注意事项 (27)1适用范围本规范明确了商务楼宇光纤到户方式建设部署时的系统架构和建设要求。
商务楼宇光纤建设规范(分散分光)
商务楼宇光纤建设规范（草案）2011年3月前言随着国家“三网融合”（电信网、广播电视网和互联网）政策的出台, 以及各种新业务的涌现，对电信宽带接入网络提出了更高的要求。
FTTH/FTTO作为接入网演进的终极目标，可以为用户提供100M以上的接入带宽，是实现接入网络融合化、IP化、高带宽化，满足未来各种电信业务的有效途径。
今后，所有新建商务楼宇用户接入部分都要按照FTTH/FTTO的要求来建设。
本规范用于指导开发商红线内FTTH/FTTO综合布线系统的建设，其他商务楼宇的改造可参照执行。
目录1 适用范围 (1)2 引用标准 (1)3 相关释义 (2)3.1 名词释义 (2)3.2 FTTH/FTTO网络结构及工程界面划分 (2)4 商务楼宇常见建设模式 (4)4.1 商务楼宇的特点 (4)4.2 房间布局比较明确的商务楼宇 (4)4.3 房间布局不明确的商务楼宇 (4)4.4 大型商场、超市等卖场 (5)5 入户光缆 (5)5.1 光纤、光缆选型 (5)5.2 光缆芯数配置原则 (5)5.3 入户光缆的布放要求 (6)5.3.1 室内光缆敷设一般要求 (6)5.3.2 室内光缆穿管敷设要求 (6)5.3.3 室内光缆在线槽、桥架、明敷时敷设要求 (7)5.4 线路损耗参数 (8)6 用户室内壁龛箱 (8)6.1 用户室内壁龛箱 (8)6.2 基本要求 (8)6.2.1 环境条件 (8)6.2.2 外观与表面处理 (9)6.2.3 结构要求 (10)6.3 功能要求 (11)6.3.1 基本功能要求 (11)6.3.2 通信设备区 (12)6.3.3 光纤终端区 (12)6.3.4 配线区 (12)6.3.5 过线区 (13)6.4 环境适应性要求 (13)6.4.1 防水 (13)6.4.2 防尘 (13)6.4.3 防雷 (13)6.5 安全要求 (14)6.5.1 一般要求 (14)6.5.2 接地保护 (14)6.5.3 用户室内壁龛箱参考结构 (14)7 楼层弱电间 (16)7.1 光配线箱主要技术要求 (16)7.1.1 尺寸 (16)7.1.2 结构 (17)7.1.3 功能要求 (18)8 暗管、桥架设置要求 (22)8.1 敷设暗管 (22)8.2 桥架和线槽安装设计 (23)9 各种标志管理要求 (24)9.1 标签要求 (24)9.1.1 标签材料 (24)9.1.2 标签字体 (25)9.2 标签种类 (25)9.2.1 机柜标签 (25)9.2.2 光配线架标签 (25)9.2.3 壁龛箱标签 (25)9.2.4 光配线模块及端子标签 (25)9.2.5 光缆标签 (26)9.3 标签粘贴 (26)9.3.1 粘贴位置 (26)9.3.2 注意事项 (27)1适用范围本规范明确了商务楼宇光纤到户方式建设部署时的系统架构和建设要求。
论光纤到户、楼(FTTH、FTTB)技术的应用
论光纤到户、楼（FTTH、FTTB）技术的应用光纤到户（FTTH，Fiber To The Home）是目前提倡的一种光纤通讯的传输方法。
FTTH是指将光网络单元（ONU）安装在家庭用户或企业用户处，直接用光纤将设备接到通信中心。
FTTH的显著技术特点是不但提供更大的带宽，为国家提倡的三网融合（电话、宽带、电视）提供物理条件，放宽了对环境条件和供电等要求，简化了维护和安装。
光纤到楼（FTTB，Fiber To The Building）是将光纤接到楼内，再通过敷设双绞线到各个用户处。
目前采取的是FTTB+LAN（光纤到楼+局域网）的一种接入方式，具体是从通信机房通过敷设光纤使光信号接入至楼内的总配线箱内，而在建筑内部，则仍然是利用同轴电缆、双绞线或光纤实现信号的分拨输入，以实现高速数据的应用。
FTTB+LAN（简称FTTB）接入方式是一种最合理、最实用、最经济有效的宽带接入方法。
煤矿接待楼是负责为领导、来宾提供日常休息的场所，是煤矿对外的窗口，是体现煤矿自动化与现代化技术的前沿场所，FTTH/FTTB技术是目前通讯领域最前端也将成为日后主流的通信接入方式，在煤矿接待楼应用这项新技术，能为入住的客人提供优良的通信服务，体验光纤通信所带来的不一般的宽带流畅感受。
1 FTTH/FTTB网络及设备介绍PON（Passive Optical Network：无源光纤网络）。
PON（无源光纤网络）是指整个光传输网络中不含有任何需要电源的设备器件，整个光传输网络全部由光分路器等无源器件组成，相对于传统电传输网络，后期维护相对容易。
无源光网络一般主要由光线路终端OLT（安装于运营商通信机房或者厂区通信机房）和光网络单元ONU（安装于用户家或用户所在处）组成。
OLT（Optical Line Terminal：光线路终端）。
用于汇聚传输用户侧信号至运营商语音、宽带网络的机房终端设备。
该设备一般安装于运营商通信机房内，若厂区规模大，离附近运营商通信机房距离超过20公里，一般在厂区内通信机房安装该设备。
FTTH解决方案
FTTH解决方案一、引言随着互联网的快速发展，人们对高速、稳定的网络连接需求越来越高。
光纤到户（FTTH）解决方案作为一种高速、可靠的宽带接入技术，已经成为了当前最优选择之一。
本文将详细介绍FTTH解决方案的基本原理、技术要点和部署步骤。
二、FTTH解决方案基本原理FTTH解决方案的基本原理是将光纤引入用户住宅或者办公室，实现高速宽带接入。
其基本组成部份包括光纤主干网、光分纤箱、光猫和用户终端设备。
主要步骤如下：1. 光纤主干网：光纤主干网是FTTH解决方案的核心组成部份。
它负责将光信号传输到用户住宅或者办公室。
光纤主干网可以采用点到点或者光分纤方式部署，具体根据网络规模和需求来确定。
2. 光分纤箱：光分纤箱是将光纤主干网的光信号转换为用户可以接收的电信号的设备。
光分纤箱普通安装在用户住宅或者办公室的楼外墙上，可以将信号分发给不同的用户。
3. 光猫：光猫是用户接收光信号并将其转换为电信号的设备。
光猫普通安装在用户住宅或者办公室内，提供网络接口供用户终端设备连接。
4. 用户终端设备：用户终端设备包括个人电脑、手机、电视等各种设备，通过光猫连接到光纤网络，实现高速宽带接入。
三、FTTH解决方案技术要点在实施FTTH解决方案时，需要考虑以下技术要点：1. 光纤选择：选择适合的光纤类型和规格是保证网络质量的关键。
常见的光纤类型包括单模光纤（SMF）和多模光纤（MMF），根据网络需求选择合适的光纤规格。
2. 光纤连接技术：光纤连接技术直接影响网络的可靠性和传输速率。
常见的光纤连接技术包括机械连接和熔接连接，根据实际情况选择合适的连接方式。
3. 光纤布线规划：合理的光纤布线规划可以提高网络的可维护性和可扩展性。
在布线规划中，需要考虑光纤长度、弯曲半径、保护措施等因素。
4. 光纤测试和调试：在部署FTTH解决方案之前，需要进行光纤测试和调试，确保网络连接质量达到标准要求。
常见的测试项目包括光损耗测试、衰减均匀性测试等。
FTTB建设解决方案
FTTB建设解决方案一、背景介绍随着互联网的普及和发展，越来越多的家庭和企业需要高速稳定的网络连接。
FTTB（Fiber to the Building）即光纤到楼宇，是一种将光纤网络延伸到建筑物内部的网络建设方案。
本文将详细介绍FTTB建设的解决方案。
二、解决方案概述1. 网络规划：根据楼宇结构和用户需求，制定合理的网络规划方案，包括光纤布线、设备安装等。
2. 光纤布线：选择高质量的光纤材料，按照规划方案进行布线，确保信号传输的稳定和高速。
3. 设备安装：安装光纤交换机、光纤分光器等设备，确保网络的正常运行。
4. 网络测试：进行网络测试，包括信号强度测试、网络速度测试等，确保网络质量符合要求。
5. 用户接入：为用户提供光纤接入设备，确保用户能够顺利接入网络。
三、解决方案详细步骤1. 网络规划根据楼宇的结构和用户的需求，确定光纤布线的路径和设备安装的位置。
考虑到楼宇内部的布线难度和用户的分布情况，制定合理的网络规划方案。
2. 光纤布线选择高质量的光纤材料，包括单模光纤和多模光纤。
根据网络规划方案，进行光纤布线，包括光缆的敷设、连接头的安装等。
确保光纤的质量和连接的稳定。
3. 设备安装安装光纤交换机、光纤分光器等设备，确保网络的正常运行。
根据楼宇的结构和网络规划方案，选择合适的设备型号和安装位置。
进行设备的连接和调试，确保设备的正常工作。
4. 网络测试进行网络测试，包括信号强度测试、网络速度测试等。
通过专业的测试设备和软件，对光纤网络进行全面的测试，确保网络质量符合要求。
在测试过程中，及时发现和解决网络问题。
5. 用户接入为用户提供光纤接入设备，包括光猫、光纤终端盒等。
确保用户能够顺利接入网络，并享受高速稳定的网络连接。
四、解决方案的优势1. 高速稳定：FTTB建设采用光纤作为传输介质，具有高速和稳定的特点，能够满足用户对高速网络的需求。
2. 大带宽：光纤网络具有较大的带宽，能够支持多种应用，包括高清视频、在线游戏等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
日海FTTD(Fiber To The Desk) 光纤到桌面解决方案 （典型五层商用办公楼宇应用方案）
深圳日海通讯技术股份有限公司 2013年5月 目录 一、概述 ...........................................................................................................................................3 二、拓扑图 .......................................................................................................................................3 三、产品选型 ...................................................................................................................................3 1、工作区子系统 .....................................................................................................................3 1.1光纤现场连接器 .........................................................................................................3 1.2工作区光纤信息面板 .................................................................................................4 1.3模块式桌面盒（可选） .............................................................................................4 1.4适配器（可选） .........................................................................................................5 2．水平子系统 .........................................................................................................................5 2.1皮线光缆 .....................................................................................................................5 2.2室内双芯光缆 .............................................................................................................7 3.管理间子系统 ........................................................................................................................9 3.1、NFD光纤配线架 ......................................................................................................9 3.2、GC光纤配线盘（可选） ........................................................................................9 3.3、光纤跳线 ............................................................................................................... 10 3.4、尾纤 ....................................................................................................................... 10 4.垂直主干子系统 ................................................................................................................. 10 4.1室内光缆 .................................................................................................................. 10 5.设备间子系统 ..................................................................................................................... 11 5.1、ODF柜 ................................................................................................................... 11 5.2、模块化熔配单元箱 ............................................................................................... 12 5.3 NTM-B熔配一体化模块 .......................................................................................... 13 附：配置清单 ................................................................................................................................ 14 一、概述 该商用楼宇用于办公自动化，楼层5层，每层设置一个管理间IDF,中心机房用于管理接入网和楼层管理间。该项目采用光纤到桌面应用FTTD（Fiber To The Desk）替代传统铜缆，将光纤延伸至用户终端设备，使用户终端全程通过光纤实现网络接入。作为FTTD的布线方案，主要区别在于水平布线系统即从楼层配线间经过水平布线，再到桌面的整体产品方案。应用于商用楼宇、酒店、别墅等高端行业客户。
二、拓扑图
MDF设备间 (中心机房)
管理间IDF(5层) □桌面x 200点
管理间IDF(4层) □桌面x 200点
管理间IDF(3层) □桌面x 200点
管理间IDF(2层) □桌面x 200点
管理间IDF(1层) □桌面x 200点
三、产品选型
1、工作区子系统 1.1光纤现场连接器 产品说明 光纤现场连接器采用了预置光纤的技术，用于工程现场安装使用。其特点是施工快速便捷，无需电源，无需研磨和胶水，特别适用于光纤到户的光纤成端。 产品特性 现场成端施工时间小于1分钟 光纤长度可根据需要任意裁剪 性能参数 插入损耗:≤0.5dB 回拨损耗:＞40dB
1.2工作区光纤信息面板 产品说明 光纤信息面板是实现光纤到桌面解决方案的用户终端产品，内部空间设计合理。用于家庭或工作区，完成双芯光纤的接入及端口输出，可充分满足光纤弯曲半径的要求，并保护好进出光纤，为纤芯提供安全的保护，适当的曲率半径，允许小量冗余光纤的盘存，实现FTTD(光纤到桌面)系统应用。 产品特性 用于家庭或工作区（FTTD）光纤接口 接口类型：SC、ST常用型号适配器 采用优质PC（阻燃聚碳酸脂）材料，具有一定防火性能 与86国标底盒配套使用 允许小量冗余光纤的盘存 机械参数 材料：优质阻燃聚碳酸脂 产品尺寸(L×W×H)：86mm×86mm×30mm
1.3模块式桌面盒（可选） 产品说明 模块式桌面盒是实现光纤到桌面和铜缆到桌面的终端产品；使用在开放区域场所（如企业会议室、商务中心、餐厅等），为需要信息连接的用户提供理想的解决方案。和数据模块、语音模块、光纤适配器配合使用，满足光纤到桌面和铜缆到桌面的应用。 产品特性 可安装模块：RJ45数据模块、语音模块、单联SC适配器、双联LC适配器 可安装模块数量：2 适配器盒内采用现场连接器连接 弹性防尘门，有效防止灰尘对接口的污染 采用优质PC 外形小巧简洁，美观大方 机械参数 材料：优质PC 产品尺寸（L×W×H）：80×55×26mm
1.4适配器（可选） 提供传统FC、SC、ST光纤连接器和LC、双SC、MT-RJ、MU等小型光纤连接器，通过信息产业部光通信产品质量监督检验中心检验合格。可配合模块式桌面盒使用 产品特点 兼容性，重复性，互换性好 高精度尺寸，耐磨擦 陶瓷套管 环境稳定性优良 卡锁插接 分别提供ST型、SC型、FC型、LC型等多种适配器
2．水平子系统 2.1皮线光缆 产品描述 皮线光缆是将光通信单元处于中心，两侧放置两根平行金属或塑料加强元件，最后，挤制黑色护套成缆。 光学特性 模场直径 9.0±0.3μm 色散系数 1285-1330nm ≦ps/(nm﹒km)
