成套配电柜、控制柜(屏、台)和照明配电箱(盘)及控制柜安装 验收表格
成套配电柜、控制柜(屏、台)和电力配电箱安装分项工程检验批质量验收记录2
评定结果
项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论
专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
3
低压电器组合
4
柜、屏、台、箱间配线
5
连接柜、屏、台、箱可动部ห้องสมุดไป่ตู้配线
项 目
mm/m
mm/全长
实测偏差（mm）
1
2
3
4
5
6
7
8
9
10
6
型钢安装偏差
（1）不直度
1
5
（2）不水平
1
5
（3）不平行度
—
5
7
柜屏安装偏差
（1）垂直度允许偏差为1.5‰
（2）相互间接缝不应大于2mm
（3）成列盘面偏差不应大于5mm

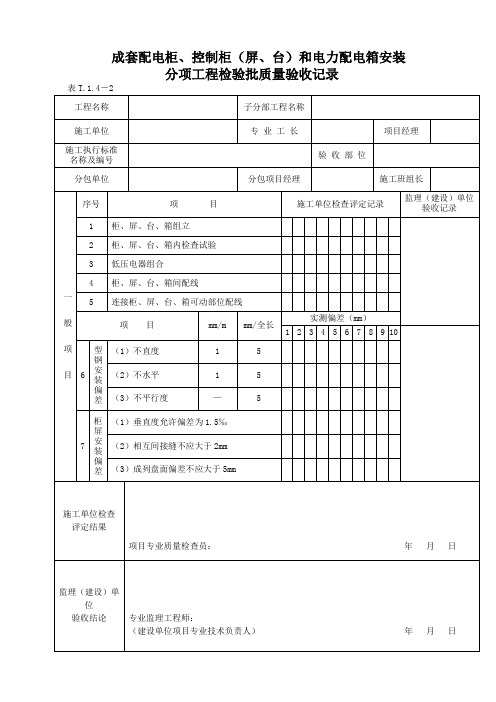

成套配电柜、控制柜（屏、台）和电力配电箱安装
分项工程检验批质量验收记录
表T.1.4－2
工程名称
子分部工程名称
施工单位
专 业 工 长
项目经理
施工执行标准
名称及编号
验 收 部 位
分包单位
分包项目经理
施工班组长
一
般
项
目
序号
项 目
施工单位检查评定记录
监理（建设）单位
验收记录
1
柜、屏、台、箱组立
2
柜、屏、台、箱内检查试验
鲁DQ-060成套配电柜、控制柜(台、箱)和配电箱(盘)安装检验批质量验收记录表
专业工长：
项目专业质量检查员：
年月日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业负责人）
年月日
成套配电柜、控制柜（台、箱）和配电箱（盘）安装
检验执吸量验收记录表
（续表）
鲁DQ-060-
验收项目
设计要求及规范规定
最小/实际抽样数量
检查记录
检查结果
般项目
1
础钢装许密m)
若m基型安允偏1
最小/实际抽样数量
检查记录
检查结果
主控项目1ຫໍສະໝຸດ 金属框架的接地或接零第5.L1条
2
电击保护和保护导体截面积
第5.1.2条
3
手车、抽出式柜的推拉和动、静触头检查
第5.1.3条
4
高压成套配电柜的交接试验
第5.1.4条
5
低压成套配电柜的交接试验
第5.1.5条
6
柜间线路绝缘电阻测试
第5.1.6条
柜间二次网路耐压试验
7
直流柜的试验
第5.1.7条
8
接地故障回路抗阻
第5.1.8条
9
剩余电流保护器的测试时间及测试值
第5.1.9条
10
电涌保护器安装
第5.1.10条
11
IT系统绝缘监测器报警功能
第5.Lll条
12
照明配电箱（盘）安装
第5.1.12条
13
变送器电量信号精度等级要求及接收建筑智能化工程的指令要求
第5.1.13条
不宜度
每米
1
全长
5
水平度
每米
1
全长
5
不平行度（mm∕全长）
成套配电柜电气分户验收表
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）表7-3成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）。
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装4
4
成套配电柜的交接试验
第6.1.5条
√
5
柜（屏、盘、台等）间线路绝缘电阻值测试
第6.1.6条
√
6
柜（屏、盘、台等）间二次回路耐压试验
第6.1.7条
√
7
直流屏试验
第6.1.8条
一般项目
1
柜（屏、盘、台等）间或与地基型钢的连接
第6.2.1条
√
合格
2
柜（屏、盘、台等）间安装接缝、成列安装盘面偏差检查
施工执行标准名称及编号
成套配电柜、屏、盘、台安装企业标准QJ/KY-05.2.28-01
建筑电气工程施工质量验收规范
（GB 50303—2002）
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
金属框架的接地或接零
第6.1.1条
√
合格
2
电击保护和保护导体的截面积
第6.1.2条
√
3
抽出式柜的推拉和动、静触头检查
第6.2.2条
√
3
柜（屏、盘、台等）内部检查试验
第6.2.3条
√
4
低压电器组合
第6.2.4条
√
5
柜（屏、盘、台等）间配线
第6.2.5条
√
6
柜（台）与其面板间可动部位的配线
第6.2.6条
√
7
基础型钢安装允许偏差:不直度（mm/n）
水平度（mm/全长）
1
0
0.5
0.5
0
5
2பைடு நூலகம்
1
1
3
8
基础型钢不平行度允许偏差（mm/全长）
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)及控制柜安装检验批质量验收记录
/
/
/
8 直流屏试验
第6.1.8条
/
/
/
9 箱（盘）内结线及开关动作 第6.1.9条 全 / 全
全部抽查，全部合格
√
基础
1
型钢 安装
不直度 （mm） 水平度 （mm）
每米 全长 每米 全长
≤1 ≤5 ≤1 ≤5
/ / / /
/ / / /
/ / / /
不平行度（mm/全长）
≤5
/
/
/
2
柜、屏、盘、台、箱、盘 间或与基础型钢的连接
连接柜、屏、台、箱、盘面 7 板上的电器及控制台、板等
可动部位的电线
第6.2.7条
全/全
全部抽查，全部合格
100%
照明 配 8 电箱 (盘) 安装
安装质量 垂直度
底边距地面为1.5m
照明配电板底边距 地面不小于1.8m
第6.2.8条 1.5‰
第6.2.8条
第6.2.8条
全/全 全/全 全/全
全/全
全部抽查，全部合格 全部抽查，全部合格 全部抽查，全部合格
分包单位
/
分包单位项目 负责人
/
检验批部位 1~2层照明配电箱
施工依据
《建筑电气安装工程图集》
验收依据
《建筑电气工程施工质量验收规范》 GB50303-2002
验收项目
设计要求及 最小/实际
规范规定
抽样数量
检查记录
检查结果
1 金属框架的接地或接零
第6.1.1条 全 / 全
全部抽查，全部合格
√
2 电击保护和保护导体截面积 第6.1.2条 全 / 全
照明配电箱安装检验批质量验收记录
【管理精品】成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录Ⅲ
自检评定
项目专业质量检查员
签字：年月日
验收结论
专业监理工程师（建设单位项目专业技术负责人）
签字：年月日
工长
班长
成套配电柜、控制柜(屏、台)和动力、照明配电箱（盘）安装
检验批质量验收记录Ⅲ
（GB50303-2002）编号：
单位工程名称
分项工程名称
验收部位
施工单位Biblioteka 项目经理分包单位分包项目经理
施工执行标准名称、编号
质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
主
控
项
目
1
金属箱体的接地或接零
6.1.1条
2
电击保护和保护导体截面积
6.1.2条
3
箱（盘）间线路绝缘电阻值测试
6.1.6条
4
照明配电箱（盘）安装
6.1.9条
一般项目
1
箱（盘）内检查试验
6.2.4条
2
低压电气组合
6.2.5条
3
箱（盘）间配线
6.2.6条
4
箱与面板间可动部位的配线
6.2.7条
5
箱（盘）安装位置、开孔、回路编号等
6.2.8条
6
垂直度允许偏差
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装成套配电柜、控制柜(屏、台)和动力
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表（Ⅱ）低压成套柜（屏、台）GB50303-2002A-145 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理专业分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理单位验收记录主控项目1 金属框架接地或接零第6.1.1条2 电击保护和保护导体的截面积第6.1.2条3 抽查式柜的推拉和动、静触头检查第6.1.3条4 成套配电柜的交接试验第6.1.5条5 柜（屏、盘、台等）间线路绝缘电阻值测试第6.1.6条6 柜（屏、盘、台等）间二次回路耐压试验第6.1.7条7 直流屏试验第6.1.8条一般项目1 柜（屏、盘、台等）间或与基础型钢的连接第6.2.2条2 柜（屏、盘、台等）间接缝、成列安装盘偏差第6.2.3条3 柜（屏、盘、台等）内部检查试验第6.2.4条4 低压电器组合第6.2.5条5 柜（屏、盘、台等）间配线第6.2.6条6 柜（台）与其面板间可动位的配线第6.2.7条7不直度（mm/n）型钢安装允许偏差水平度（mm/全长）不平行度（mm/全长）≤1≤5≤58 垂直度允许偏差≤1.5‰施工单位检查评定结果项目质量检查员：年月日监理单位验收结论专业监理工程师：年月日填表说明主控项目：1.柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编制铜线联接，且有标识。
2.高压成套配电柜必须按本规范第3.1.8条的规定交接试验合格，且符合下列规定：▲继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；▲凡经法定程批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。
3.高压成套配电柜必须按本规范第3.1.8条的规定交接试验合格，且符合下列规定：▲继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；▲凡经法定程批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录(Ⅰ)高压开关柜
（Ⅰ）高压开关柜
工 程 名 称
分部(子分部)工程名称
验收部位
施工单位
专业工长
（施工员）
项目经理
施工执行标准
名称及编号
分包单位
分包项目经理
施工班组长
质 量 验 收 规 范 的 规 定施工单位自Biblioteka 记录监理(建设)单位验收记录
主
控
项
目
1
金属框架的接地或接零 (6.1.1条)
2
手车式柜的推拉和动、静触头检查 (6.1.3条)
3
成套配电柜的交接试验 (6.1.4条)
4
柜间线路绝缘电阻测试 (6.1.6条)
5
柜间二次回路耐压试验 (6.1.7条)
一
般
项
目
1
柜间或与基础型钢的连接 (6.2.2条)
2
柜间安装接缝、成列安装盘面偏差检查 (6.2.3条)
3
柜内部检查试验 (6.2.4条)
4
柜间配线 (6.2.6条)
5
柜与其面板间可动部位的配线 (6.2.7条)
6
基础型钢安
装允许偏差
不直度(mm/m)
≤1
水平度(mm/全长)
≤5
不平行度(mm/全长)
≤5
8
柜、盘等垂直度允许偏差
≤1.5‰
施 工 操 作 依 据
质 量 检 查 记 录
施工单位检查
结 果 评 定
项目专业 项目专业
质量检查员： 技术负责人：
年 月 日
监理（建设）
单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日
成套配电柜、控制柜(屏、台)和动力配电箱(盘)安装工程验收记录表
检查结果
1
金属框架的接地或接零
第6.1.1条
全/2
共2处，全部检查，合格2处
√
2
电击保护和保护导体截面积
第6.1.2条
全/4
共4处，全部检查，合格4处
√
3
手车式柜的推拉和动、静触
头检查
第6.1.3条
全 /
共 处，全部检查，合格 处
√
4
高压成套配电柜的交接试验
第6.1.4条
///
/
/
5
低压成套配电柜的交接试验
///
/
/
6
柜、屏、台、箱、盘间配线
第6.2.6条
全/2
共2处，全部检查，合格2处
100%
连接柜、屏、台、箱、盘面板上的电器及控制台、板等
可动部位的电线
///
/
/
7
第6.2.7条
照明配电箱(盘) 安装
安装质量
第6.2.8条
/////垂度1.5‰///
/
/
8
底边距地面为1.5m
第6.2.8条
///
/
共2处，全部检查，合格2处
100%
水平度
（mm）
每米
1
全/4
共4处，全部检查，合格4处
100%
1
全长
5
全/2
共2处，全部检查，合格2处
100%
不平行度（mm/全长）
5
全/2
共2处，全部检查，合格2处
100%
2
柜、屏、盘、台、箱、盘
间或与基础型钢的连接
第6.2.2条
全/2
共2处，全部检查，合格2处
100%
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)及控制柜安装检验批质量验收记录
3
低压电器组合：低压电器组合发热元件安装在散热良好的位置；熔断器的熔体规格、自动开关的整定值符合设计要求；切换压板接触良好，相邻压板间有安全距离，切换时，不触及相邻的压板；信号回路的信号灯、按钮、光字牌、电铃、电箱、事故电钟等动作和信号显示准确；外壳需接地或接零的连接可靠；端子排安装牢固，端子有序号，强电、弱电端子隔离布置，端子规格与芯线截面积大小适配。
一般项目
1
配电箱间接缝不应大于2mm，成列安装盘偏差不应大于5mm，安装垂直度允许偏差为1.5‰
2
配电箱内部检查试验：控制开关及保护装置的规格、型号符合设计要求；闭锁装置动作准确、可靠；主开关的辅助开关切换动作与主开关动作一致；标识器件标明被控设备编号及名称或操作位置，接线端子有编号，且清晰、工整、不易褪色。
允许偏差小于1%
7
垂直度允许偏差
≤1.5‰
安装单位检查评定结果
项目专业质量检查员：年月日
监理(建设)单位验收结论
专业监理工程师
（建设单位项目专业技术负责人):年月日
成套配电柜、控制柜（屏、台）和动力、照明配电箱(盘)及控制柜安装检验批质量验收记录（ ）
工程名称
分项工程 名称
验收部位
施工单位
项目经理
专业工长
施工执行标准名称及编号
建筑电气工程施工质量验收标准GB50303－2015
分包单位
分包项目经理
施工班组长
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
5
配电箱与其面板间可动部位的配线采用多股铜芯软电线，敷设长度留有适当余量；线束有外套塑料管等加强绝缘保护层；与电器连接时，端部绞紧，且有不开口的终端端子或搪锡，不松散、断股；可转动部位的两端用卡子固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
查结论收
结
论
序号检验批部位、单项、区段
施工单位检查评定结果监理（建设）单位
验收结论
1安保中心后山
主控项目全部合格,一般项目满足
规范规定要求
验收合格
分包单位 /分包单位负责人/分包项目经理/
检验批数 1施工单位 北京市花木有限公司项目经理商岩项目技术负责人 张先哲成套配电柜、控制柜（屏、台）和照明配电箱（盘）及控制柜安装分项工程质量验收记录表单位工程名称 园林用电工程
年 月 日年 月 日
检查结论符合设计及规范要求，分项工程合格。验
收
结
论
项目专业技术负责人：
监理工程师：
(建设单位项目专业技术负责人)
单位
验收结论
/
1
先哲
日
