超声波探伤实验报告
超声波探伤
一、实验目的
1.通过实验了解超声波探伤的基本原理；
2.掌握超声波探伤仪器的各个旋钮的名称、功能和使用方法。
3.了解超声检测仪的使用规范 。
二、实验设备和器材
1.超声检测仪
2.直探头和斜探头
3.耦合剂：甘油
4.试块和试件
三、实验内容
超声波探伤是利用探头发射超声波扫描试件内部，在荧光屏上可得到工件两界面（表面
及底面）的反射波，如工件内部有缺陷，则缺陷将产生缺陷反射回波并显示在两界面波之间。
缺陷波峰距两界面波之间的距离即缺陷至两界面之间的距离，缺陷大小及性质可按相关标准
确定。
1、超声波探伤原理
（1）超声波的传播特性
声波是由物体的机械振动所发出的波动，它在均匀弹性介质中匀速传播，其传播距离
与时间成正比。当声波的频率超过20000赫时，人耳已不能感受，即为超声波。声波的频率、
波长和声速间的关系
是：
fc
（1）
式中 λ——波长；c——波速；f——频率。
由公式可见，声波的波长与频率成反比，超声波则具有很短的波长。
超声波探伤技术，就是利用超声波的高频率和短波长所决定的传播特性。即：
1）具有束射性（又叫指向性），如同一束光在介质中是直线传播的，可以定向控制。
2）具有穿透性，频率越高，波长越短，穿透能力越强，因此可以探测很深（尺寸大）
的零件。穿透的介质超致密，能量衰减越小，所以可用于探测金属零件的缺陷。
3）具有界面反射性、折射性，对质量稀疏的空气将发生全反射。声波频率越高，它的
传播特性越和光的传播特性接近。如超声波的反射、折射规律完全符合光的反射、折射规律。
利用超声波在零件中的匀速传播以及在传播中遇到界面时发生反射、折射等特性，即可以发
现工件中的缺陷。因为缺陷处介质不再连续，缺陷与金属的界面就要发生反射等。如图1
所示超声波在工件中传播，没有伤时，如图1a，声波直达工件底面，遇界面全反射回来。
当工件中有垂直于声波传播方向的伤，声波遇到伤界面也反射回来，如图1b。当伤的形状
和位置决定界面与声波传播方向有角度时，将按光的反射规律产生声波的反射传播。
2、超声波探伤仪的工作原理
超声波探伤仪首先是个超声波发生器，它利用交流电源和振荡电路，产生高频电脉冲，
并可根据探伤要求调节脉冲的频率及发射能量。超声波探伤仪还具有将接受到的电脉冲依其
能量的大小、时间的先后通过荧光显示屏显示出来的功能。其工作原理示于图2。发生器使
示波管产生水平扫描线（一条亮线，代表时间轴），接收放大器使接受到的脉冲信号作用于
示波管的垂直偏转板，并按信号收到的时间先后将水平扫描线的相应部位拉起脉冲值。始脉
冲是仪器发射出去的原始脉冲信号，伤脉冲是超声波自工件内缺陷处返回的脉冲信号，底脉
冲则是超声波自工件底部返回来的脉冲信号。由于超声波在工件内是匀速传播的，因此在工
件内走过的路程越长，返回的时间越晚，所以底脉冲要比伤脉冲出现的晚，它们在荧光屏上
的水平距离反应了超声波在工件内走过的距离。因此有:
a
bbI
d
则 Ibbda （2）
式中:d——工件表面至缺陷的距离。
I——沿探测方向的工件厚度。
b——伤脉冲到始脉冲的扫描刻度。
超声波在介质中传播是有能量衰减的。走过的距离越长，反射回来的能量也越小，表现
在接收回来的脉冲高度要减少。如果伤较小，少量超声波自伤处反射回来，将有一个矮的伤
脉冲，此时大部分能量抵达工件底面，底脉冲仍较高。如果伤面积很大，则伤脉冲就会高，
相应的底脉冲就会很小。如遇到伤很大，或其界面又不垂直于超声波入射的方向（如图1c），
则伤脉冲没有（反射波收不到），底脉冲也可能没有。
图1 超声波在工件中的传播
a
b
——底脉冲到始脉冲的扫描刻度。
超声波探头是超声波探伤仪的重要附件，工程上所用的探头分为直探头和斜探头两种。
探头又叫做换能器，探伤仪发射出来的是高频电脉冲，利用探头上的压电晶体（常用锆钛酸
铅）将电脉冲转换成机械振动——超声波。探头又可以将由工件上接收到的超声波转换成电
脉冲，输给接收放大电路，再加于示波管上。
3、各旋钮功能
电源开关——用以接通电源。
电源指示灯——用以表示电源接通。
延迟扫描
把同步脉冲信号延迟一段时间再触发时间扫描电路的工作状态，使时间扫描滞后于发射脉冲
一段时间，延迟量可用延迟调节旋钮调整。
辉度
调节示波管电子束的发射强度，控制示波屏上时基线与波形的显示亮度。
聚焦
用于调节示波管电子束的聚焦程度，使示波屏上的时基
垂直调节
图2 探伤仪工作原理示意图
使时基线在示波屏上作上下移动以达到适合观察的位置。
水平调节
使时基线在示波屏上左右移动达到适合的位置。
增益
包括步进分档式的定量增益旋钮（以分贝为计量单位）和连续可调的非定量增益旋钮（多用
作增益微调）。
衰减器
包括粗调（多以6、10或12dB步进分档）和细调（0.5、1或2dB步进分档）。调节接收放
大电路的放大倍数，利用衰减器定量控制接收信号的幅度大小。
发射强度
调节发射电脉冲的幅度（发射电压）和持续时间（脉冲宽度），从而控制超声波的辐射功率。
重复频率
调节同步电路单位时间内产生同步脉冲的次数，从而控制单位时间内发射超声脉冲的次数。
抑制
用于抑制杂波、电噪声及材料本底噪声等产生的不必要的干扰信号，以提高信噪比和使波形
显示清晰，但也同时降低了检测灵敏度。
深度补偿
用于抑制近区灵敏度，相对地提高远区灵敏度，以提高分辨力和减小有效探测盲区。
深度
调节荧光屏扫描线所代表的探测范围
分为粗调与细调，前者为分档型，后者为连续调整型。相邻分档范围可以相互覆盖。
延迟
用于调节同步脉冲触发信号在时基电路中延迟量的大小。
标记
利用标记旋钮调节其在时基线上的位置，用作探测距离或某个回波位置的标志点。
闸门起位
调节报警闸门（矩形波）前沿（即监视起点）在显示屏时基线上的位置（称为闸门起始位置）。
闸门宽度
调节报警闸门（矩形波）的宽度。
报警灵敏度
调节驱动报警装置的电平阈值 。
报警
探伤仪上用于接通报警电路的开关。
报警输出
把报警信号输送给外部报警装置
工作频率
根据超声波探头的工作频率选定
标尺
控制示波管屏面刻度板照明
探头选择
探头工作模式选择的转换开关
四、实验步骤
1.实验指导
1）指导教师讲解超声检测仪使用注意事项。
2）指导教师借助实验设备讲解超声检测仪的工作原理和各旋钮的功能。
2.学生练习
（1）将超声检测仪、探头、电源线等正确连接，组成超声检测系统。
（2）依次开启总电源、超声检测仪电源，观察、记录仪器显示屏上的显示情况。
（3）将直探头置于涂有耦合剂甘油的CSⅠ型试块上，并对准试块下面的中心孔。（斜
探头可选用CSK-ⅠA试块，对准R100的圆弧面）。
（4）调节超声检测仪的衰减器、深度旋钮，观察、记录显示屏上回拨的高度、水平
位置的变化，并分析其原因。
（5）在仪器和探头不作调整的情况下，将试块换成同类型不同高度的试块（斜探头
可换做探测CSK-ⅠA试块上Φ50孔），再次观察、记录显示屏上回波的变化，并分析其原
因。
五、注意事项
1、探头的保护
探头表面为丙烯树脂，对粗糙表面的重划很敏感，因此在使用中应轻按。测粗糙表面时,
尽量减少探头在工作表面的划动。
2、实验过程中，防止摔坏仪器、探头和试块。并注意自身安全。
锻件焊缝超声波探伤报告(二)
锻件焊缝超声波探伤报告（二）引言概述：本文是针对锻件焊缝超声波探伤的报告，主要针对锻件焊缝的超声波探伤方法、设备和结果进行详细的分析与总结。
通过对焊缝超声波探伤的技术与实际应用的研究，报告将给读者带来有关锻件焊缝超声波探伤的全面认识。
1. 超声波探伤方法1.1 传统超声波探伤方法1.2 直接记录法1.3 影像记录法1.4 焊缝体积扫描法1.5 其他超声波探伤方法2. 超声波探伤设备2.1 超声波探伤仪器的选择2.2 超声波发射器和接收器的特点2.3 超声波探头的分类与应用2.4 超声波传感器的定位方法2.5 超声波仪器的运行与维护3. 焊缝超声波探伤结果的分析3.1 基本缺陷的检测3.2 焊接接头的完整性检测3.3 焊缝内部结构的评估3.4 焊缝缺陷的定位与评估3.5 焊缝强度与可靠性的评定4. 焊缝超声波探伤实例分析4.1 实例一：焊缝内部结构的扫描与评估4.2 实例二：焊接接头的强度评定4.3 实例三：焊缝缺陷的定位与评估4.4 实例四：焊缝体积扫描的实际应用4.5 实例五：超声波探伤在焊缝质量控制中的作用5. 结果与讨论5.1 锻件焊缝超声波探伤的优点与局限性5.2 锻件焊缝超声波探伤技术的发展方向5.3 锻件焊缝超声波探伤在实际工程中的意义5.4 锻件焊缝超声波探伤在质量控制中的应用前景5.5 锻件焊缝超声波探伤的展望与挑战总结：通过对锻件焊缝超声波探伤的详细介绍与分析，可以得出锻件焊缝超声波探伤技术是一种有效且可靠的质量评估方法。
本报告回顾了焊缝超声波探测方法、设备和结果的关键要点，并给出了相关实例分析。
最后，对锻件焊缝超声波探伤的优点、局限性以及未来的发展方向进行了总结和展望，显示其在质量控制中的重要性和应用前景。
钢结构超声波探伤报告
钢结构超声波探伤报告一、背景介绍。
钢结构在建筑、桥梁、船舶等领域中得到广泛应用，而超声波探伤技术作为一种非破坏性检测方法，被广泛用于钢结构的质量检测和缺陷评估。
本报告旨在对某钢结构进行超声波探伤检测，并对检测结果进行分析和评估，为钢结构的安全运行提供可靠的技术支持。
二、超声波探伤仪器和方法。
本次超声波探伤采用的仪器为XX型超声波探伤仪，工作频率为5MHz，采用脉冲回波法进行检测。
探伤方法为直接接触法，探头与被测材料表面紧密接触，通过超声波的传播和回波信号的接收来检测材料内部的缺陷情况。
三、检测结果分析。
在本次超声波探伤中，共检测到钢结构中的几类缺陷，包括气孔、夹杂、裂纹等。
通过对回波信号的分析和处理，我们得到了缺陷的位置、形状、大小等信息，并对其进行了评估。
根据评估结果，对于一些较大的缺陷，我们建议进行修补处理，以确保钢结构的安全运行。
四、缺陷评估和建议。
针对本次检测中所发现的缺陷，我们进行了详细的评估，并提出了相应的处理建议。
对于气孔和夹杂等小型缺陷，我们建议进行局部修补处理，以防止其扩大和影响结构的使用寿命。
对于裂纹等较大型的缺陷，我们建议进行焊接或更换受损部位，以确保结构的安全性和稳定性。
五、结论。
通过本次超声波探伤检测，我们对钢结构的内部缺陷进行了全面的评估和分析，为钢结构的安全运行提供了重要的技术支持。
针对检测结果，我们提出了相应的处理建议，以确保钢结构的安全性和稳定性。
希望本报告能为相关部门和单位提供参考，为钢结构的维护和管理提供技术支持。
六、参考文献。
1. XXX. 超声波探伤技术及应用[M]. 北京，机械工业出版社，2018.2. XXX. 钢结构检测技术手册[M]. 上海，上海科学技术出版社，2019.七、致谢。
在本次超声波探伤检测过程中，感谢相关部门和单位的支持和配合，也感谢参与检测工作的各位工作人员的辛勤付出。
同时也感谢各位专家学者对本次检测工作的指导和帮助。
超声波探伤实验
超声波探伤实验实验项目性质：设计性所属课程名称：设备制造工艺学计划学时：2学时一、实验目的1．熟悉C型超声波探伤仪的使用方法2．根据给定条件初步掌握超声波探伤的基本技术，学会纵波法探伤和横波法探伤的原理及方法。
3．观察分析探伤波形，测定试块缺陷位置。
4．通过实验课，对学生进行实验研究方法与实验技能的基本训练，培养学生计算能力、动脑动手能力和严肃认真、实事求是的科学工作态度。
二、实验要求根据实验室提供的两台超声波探伤仪，几种不同缺陷的试件及各种不同频率的探头等辅助材料，自行选择试件、探头及探伤方法，根据所选探伤试件及方法，自行设计实验方案，制定实验步骤，经任课老师或实验老师同意后方可进行实验操作并完成实验报告要求。
三、实验报告要求1. 实验目的2. 实验原理3. 实验设备参数，试件尺寸，探头规格4. 实验步骤5. 实验数据记录、计算及分析（1）写出直探头探伤缺陷位置的计算过程，探测计算结果与实测结果比较分析。
（2）写出斜探头折射角的测定方法，以及斜探头探伤缺陷位置的计算过程，并将计算的数据与实测结果比较分析。
6. 实验体会、建议等附：（一）探测条件的选定1．频率的选择频率高的超声波、波长短、声速指向性好，因而分辨率高，发现小缺陷的能力强。
但频率高超声波在介质同中传播时衰减较大，因此探测大厚度试件离表面较深处的缺陷，应采用较低频率的超声波。
材料的晶粒越粗大，声波的衰减也越强烈。
对于具有粗晶粒组织的材料，应采用更低频率的超声波。
2．探头的选择小晶片探头在近场范围内声速窄，有利于缺陷定位，适宜于小厚度的器件探伤。
大晶片探头的发射能量大，扩散角小，扫描空间大，发现远距离小缺陷的能力高。
中等厚度的钢板探测，一般采用φ14mm探头。
3．声耦合条件探头和试件表面之间的空气间隙，严重阻碍超声波的传播。
为了排除空气间隙、探伤时探头和试件之间涂上液体偶合剂。
通常用机油作耦合剂，它无毒、无腐蚀作用，而且取材方便。
试件表面光洁度会明显影响耦合情况。
超声波探伤检测报告
超声波探伤检测报告1. 背景超声波探伤是一种非破坏性检测技术，广泛应用于工业领域中材料的缺陷检测和质量控制。
其原理是利用超声波在材料中的传播特性，通过检测超声波在材料中传播过程中的反射、折射和散射等现象，来判断材料内部的缺陷情况。
本次探测任务是对一块钢板进行超声波探伤检测。
钢板是一种常见的工业材料，广泛应用于建筑、制造业等领域。
通过超声波探伤检测，我们可以了解钢板内部是否存在缺陷，如裂纹、孔洞等，以及缺陷的位置、形状和大小等信息。
2. 分析2.1 超声波传播原理超声波是指频率超过20kHz的声波，其在固体材料中的传播速度和传播路径受到材料的物理性质和结构的影响。
当超声波遇到材料的界面或缺陷时，会发生反射、折射和散射等现象，这些现象可以被探测设备接收到并转换成电信号。
2.2 探测设备本次超声波探伤检测使用的是一台数字超声波探测仪。
该设备具有高频率、高灵敏度和高分辨率的特点，能够对材料进行精确的探测。
2.3 检测方法本次检测采用了脉冲回波法。
具体操作步骤如下： 1. 将超声波探测仪的探头与钢板表面紧密接触，并设置合适的探测参数，如脉冲重复频率、探头角度等。
2. 发送超声波脉冲信号，信号在钢板中传播并与内部缺陷发生相互作用。
3. 接收探测仪接收到的回波信号，并通过信号处理和分析，得到钢板内部的缺陷信息。
2.4 数据分析通过对探测仪接收到的回波信号进行分析，我们可以得到钢板内部的缺陷信息，包括缺陷的位置、形状和大小等。
在分析过程中，我们还需要考虑钢板的材料性质和结构特点，以便更准确地判断缺陷的性质和严重程度。
3. 结果经过超声波探伤检测，我们得到了如下结果：1.钢板表面无明显缺陷，平整度良好。
2.钢板内部存在一处裂纹，位于钢板的中心位置，长度约为10mm，宽度约为0.5mm。
裂纹呈直线状，与钢板表面垂直。
4. 建议根据上述结果，我们提出以下建议：1.针对钢板内部的裂纹缺陷，建议采取修复措施，以防止裂纹的扩展和影响钢板的使用寿命。

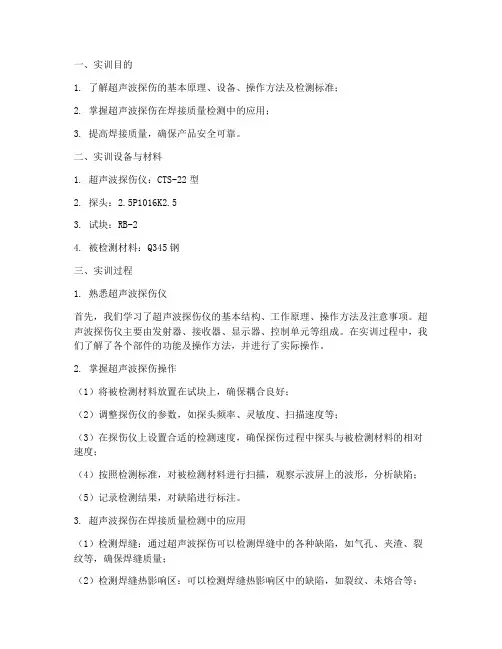

超声波探伤焊接实训报告
