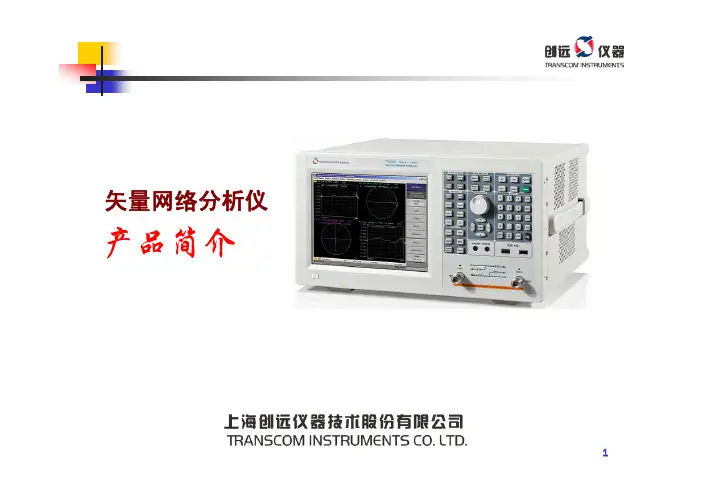

矢量网络分析仪介绍
矢量网络分析仪产品简介产品概述1、T5113A2、T5230A/T5215A3、T5280A产品概述T5113Az 应用领域特别适用于广播电视、汽车电子、医疗、科研教育等领域射频器件和组件的研发、生产测试。
T5113A 矢量网络分析仪是一款频率范围覆盖300kHz 到1.3GHz 、双端口单通路经济型网分仪，端口阻抗有50Ω和75Ω两种。
产品概述T5113A 主要指标产品概述T5230A/T5215Az 应用领域可广泛应用于2G 和3G 移动通信、军工、半导体、广播电视、科研教育等领域射频器件和组件的研发和生产测试。
T5230A/ T5215A 矢量网络分析仪是一款高性能、大动态、低噪声的网分仪，T5230A 频率范围覆盖300kHz 到3GHz ，T5215A 频率范围覆盖300kHz 到1.5GHz ，涵盖整个移动通信频段，全双端口S 参数测量，测量精度高，测试稳定性好，测量速度快。
产品概述T5230A/T5215A 主要指标T5280AT5280A矢量网络分析仪是一款频率覆盖范围（300kHz到8GHz）更宽、动态范围（>130dB）更大的高性能网分仪，全双端口S参数测量，非常高的测量精度，良好的测试稳定性，快速的测量能力。
z应用领域可应用于LTE移动通信、军工、雷达、半导体、科研教育等领域射频器件和组件的研发和生产测试。
T5280A 主要指标+5dBm前面板USB接口，前面板电根据客户要求定制提供打印、软件升参考时钟OUT/IN 外触发接口接地端子主要特点 频率范围：300kHz 至 1.3GHz/1.5GHz/3GHz/8GHz 支持无源和有源射频器件的测量 双端口双通路S参数（S11、S21、S12、S22）测量 绝对功率测量 线性频率扫描、对数频率扫描、分段频率扫描 功率扫描 动态范围：＞125dB （IFBW 10Hz） 典型值130dB 信号源功率电平：-55dBm 至 +10dBm，0.05dB的分辨率 信号源功率精度：±1dB 迹线噪声：0.001dBrms （IFBW 3kHz） 测量速度：125us/测量点（IFBW=30kHz） 等效方向性：>45dB 温度稳定性：＜0.02dB/℃ 宽IF带宽：1Hz ～ 30kHz（步进值1/1.5/2/3/5/7） 10.4英吋TFT液晶触摸显示屏（LED背光可调） 支持机械校准件和电子校准件，机械校准件支持安捷伦、自定义等多种校准件 超低功耗，远远低于市场上的同类产品 “一键测试”自动测试功能，简化仪器操作，提高生产效率 提供LAN、USB和GPIB等丰富的接口进行远程控制和系统互联11双端口双通路S参数测量一次连接即可完成两个端口S参数（S11、S21、S12、S22）的测量。
网络分析仪操作规范
ADD
MAX
LIMIT菜单﹐再重新选择所需的相应模式。
LINE
比如增加最大线﹐选择(软件键)按BEGIN FREQUENCY从数字
键盘中输入所需开始频率﹐然后再按相应单位软件键﹐同时End Frequeney软
体键输入结束频率﹐按Beging LIMIT软件键输入开始限制。按END LIMIT软
仪器型号
厂商
版本
根据需要选择不同的刻度以便观察测试图象。
MFAS1信道﹐按MEAS1→按SCALE键→按Reference Position软件键输入所需
数字﹐再按软件键第一键加以确认。
信道与信道1相似。
4.1.2选择MEAS2(2信道)
(1)按MEAS2
(2)按软件键对应对的对REFLECTION(反馈)键。
3.4﹑资料存入磁盘结束。
4﹑如磁盘驱动器指示灯不亮﹐按以下操作存盘。
4.1﹑按软件键第6键选择磁盘类型。
4.2﹑按软件键第3键选择Internal3.5#Disk。见磁盘驱动器指示灯亮后﹐按软件键第8键﹐回到SAVE RECALL菜单。
4.3﹑按软件键第1键﹐资料会以STATEn.STA存入磁盘。
(软件键)→按Prior menu(软件键)→将一张好的磁盘写保护开关打开并插入到磁盘驱动器中→按Start(软件键)→此时屏幕上会显示资料以Plotn.pcx存盘﹐当磁盘驱动器指示灯灭后即资料以Plotn.pcx文件存盘。
2﹑第二次存盘﹕
按HARDCOPY键→将一张好的磁盘写保护开关打开并插入到磁盘驱动器中→按Start(软件键)→此时屏幕上会显示资料以Plotn.pcx存盘﹐当磁盘驱动器指示灯灭后即资料以Plotn.pcx文件存盘。
N5230A矢量网络分析仪说明书
N5230A矢量网络分析仪说明书1.接通Agilent N5230A电源，按下仪器屏幕左侧电源键；2.仪器启动之后（如果是在Windows界面，打开桌面的“Network Analyzer”程序），需在测试前进行端口校准：(1)将测试电缆的一端连接到N5230A的端口port 1或者port 2，另一端连接转接头(例，测试设备接口为SMA母头时选择SN85037)；(2)通过屏幕右侧面板上的按键选择测量的频率范围:A.按下Start按键并输入测量范围的起始频率；B.按下Stop按键并输入测量范围的结束频率；(3)选择菜单Calibration-->Calibration Wizard激活端口校正窗口:A.进入Calibration Wizard: Begin Calibration窗口，选择UNGUIDEDCalibration: Use Mechanical Standards，同时选择Create newCal Set,点击Next；B.进入Select Calibration Type for Mechanical Standards窗口，选择1-PORT Reflection，同时选择左下位置的View or Select CalKit来选择校准件型号，点击Next；C.进入 Unguided Calibration: Select Cal Kit 窗口，在菜单下选择85052D，点击Next；D.进入 Measure Mechanical Standards窗口，根据屏幕提示，分别将OPEN，SHORT，LOAD校准件分别接到电缆的转接头上进行校准:a)OPEN:1)用鼠标点击OPEN，点NEXT；2)进入提示窗口，连接OPEN校准件(例，测试设备接口为SMA母头时选择056528)，然后点击OK;3)进入Multiple Standards窗口，按需求选择3.5mm male open或者3.5mm female open,然后点击OK。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络分析仪(T5230A)使用方法简介一、仪器介绍：此仪器为上海创远的网络分析仪（T5230A）
二、基本设置
1、点击“Display ”按键，在屏幕上选择“分配通道”（图1），然后选择“3X ”（图2）。
2、在功能键区域点击“Trace Prev ”按键，当左边屏幕上的黄色图影调到“Tr1”时（即屏幕上 的第一个窗口）（图3），点击“Format ”按键，然后选择“对数幅度”模式（图4），再点击功能键区域的“光标”，确认为“光标1”，选择功能键区域“MarkerSearch ”按键，选择“最大值”，“跟踪”按键选择“ON ”状态；再点击“Trace Prev ”按键，使黄色图影调到第二个窗口（Tr2），点击“Format ”按键，选择“驻波比”（图5），再点击功能键区域的“光标”，确认为“光标2”，择功能键区域“MarkerSearch ”按键，选择“最大值”，“跟踪”按键选择“ON ”状态；再点击“Trace Prev ”按键，使黄色图影调到第二个窗口（Tr4），点击“Format ”按键，然后选择“驻波比”模式（图6），再点击功能键区域的“光标”，确认为“光标3”，择功能键区域“MarkerSearch ”按键，选择“最大值”，“跟踪”按键选择“ON ”状态。
图4
图5
图6
3、比例设置：S11和S22的比例设置一致：点击功能键区域“Scale ”按键，出现（图7）显示，选择“刻度”选项，在数字键区输入“50m/Div ”，然后点击“Entry off ”按键；选择“参考位值”，在在数字键区输入“10”，然后点击“Entry off ”按键；选择“参考值”，在在数字键区输入“1.0”，然后点击“Entry off ”按键。
S21比例设置：点击功能键区域“Scale ”按键，选择“刻度”选项，在数字键区输入“10dB/Div ”，然后点击“Entry off ”按键；选择“参考位值”，在在数字键区输入“10”，然后点击“Entry off ”按键；选择“参考值”，在在数字键区输入“-30dB ”，然后点击“Entry off ”按键。
分度默认为“10”。
4、
在功能键区域点击“Start ”按键，输入测试频段，如“1710MHz ”，就在数字键区域输入“1710”和“M/u ”，则完成起始频段设置，再点击“Stop ”按键，使用前面的方法则可完成终止频段的测试。
如（图8）所示：
三、隔离度和驻波比的测量方法
1：选择测量参数并正确校表
详见附录“网络分析仪校表方法简介”。
2：连接线路
按照（图9）所示，连接好待测天线，即可测试。
图9
3：查看测量结果
在屏幕上的几个显示窗口上会有相应的光标，直接读取相应数字即可，如（图10）红圈所示：
图10
四、保存校表结果和调用校表结果
1、保存校表结果
点击功能键“SAVE ”按键，选择“保存状态”（图11），然后再输入相应要保存的文件名，如“2170”，即表示为（1710—2170）MHz （图12）。
3、调用校表结果
点击功能按键“RECALL ”，选择所要调用的文件，确定后按相应的按键即可（图13）。
注意：当网络分析仪被关闭后又打开或测量时更换电缆线后，不能再使用原来保存的校表结果，需要重新校表，否则将使测量结果不准确。
操作注意事项
1、静电防护。
电子仪器（尤其是微波仪器设备）对静电非常敏感，应采取严格的静电防护措施(特别是对于仪器的输入输出端口)。
仪器操作要求：穿防静电服和防静电手腕。
2、接地。
要保证仪器和被测设备良好接地！
3、保护仪器端口。
在仪器的输入输出端口接电缆、转接头时，要注意对端口的保护，以免造成接头松动或接触不良，影响测量精度。
图8
图11
图13
并记录，以便及时发现问题和提供可追溯性。
附录：网络分析仪校表方法简介
一、校表所需工具清单：
开路器、短路器、匹配负载（校表专用）、直通头和电缆线。
二、隔离度和驻波比的校表方法
1、按照所测天线需求的频段，设置好测试界面（如仪器里保存有相关测试频段，回调出即可），各参数设置OK：驻波比，隔离度。
2、正式校表
A、点击“CAL”按键，选择“校准件型号”（根据校准件型号选择，校准件盒子的表面有相应型号）。
B、选择“校准”，然后选择“全双端口SOLT”，点击相应的按键即可。
C、（S11（端口1），S22（端口2）；先校准S11（端口1）：接开路器（OPEN），然后为短路器（SHORT），
最后为负载（LOAD）；再按照校准前向的方法校准S22（端口2）”。
D、根据提示将两根测试线缆用直通连接在一起，然后选择“直通”确认；在两根测试电缆上各接上一个
负载（LOAD），然后选择“端口1-2，隔离可选”确认”。
E、点击“完成”按键，根据参数值判断校表是否OK：S11和S22的值为1.00x，S21值为≤-50dB，则
表示校准OK，仪器可以正常使用。
3、保存好校表数据。
三、查看显示屏幕上三个窗口的数值,“驻波”“隔离度”的精确度：
1、这些数值都必须小于-50dB（即绝对值大于50dB）
2、取下匹配负载时，这些数值都应该是0.0xx或0.00x 。
当1、2同时满足时，说明“隔离度”校表成功；否则，需要重新校表！。
