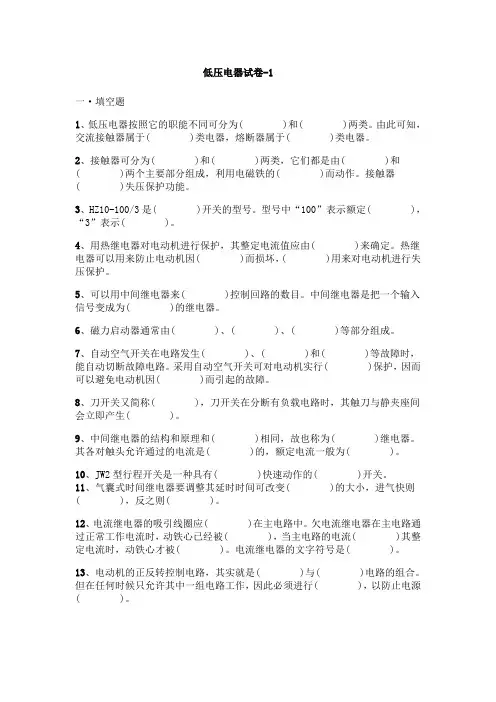

最新低压电器试卷-1

低压电器试卷-1一·填空题1、低压电器按照它的职能不同可分为( )和( )两类。

由此可知，交流接触器属于( )类电器，熔断器属于( )类电器。

2、接触器可分为( )和( )两类，它们都是由( )和( )两个主要部分组成，利用电磁铁的( )而动作。

接触器( )失压保护功能。

3、HZ10-100/3是( )开关的型号。

型号中“100”表示额定( )，“3”表示( )。

4、用热继电器对电动机进行保护，其整定电流值应由( )来确定。

热继电器可以用来防止电动机因( )而损坏，( )用来对电动机进行失压保护。

5、可以用中间继电器来( )控制回路的数目。

中间继电器是把一个输入信号变成为( )的继电器。

6、磁力启动器通常由( )、( )、( )等部分组成。

7、自动空气开关在电路发生( )、( )和( )等故障时，能自动切断故障电路。

采用自动空气开关可对电动机实行( )保护，因而可以避免电动机因( )而引起的故障。

8、刀开关又简称( )，刀开关在分断有负载电路时，其触刀与静夹座间会立即产生( )。

9、中间继电器的结构和原理和( )相同，故也称为( )继电器。

其各对触头允许通过的电流是( )的，额定电流一般为( )。

10、JW2型行程开关是一种具有( )快速动作的( )开关。

11、气囊式时间继电器要调整其延时时间可改变( )的大小，进气快则( )，反之则( )。

12、电流继电器的吸引线圈应( )在主电路中。

欠电流继电器在主电路通过正常工作电流时，动铁心已经被( )，当主电路的电流( )其整定电流时，动铁心才被( )。

电流继电器的文字符号是( )。

13、电动机的正反转控制电路，其实就是( )与( )电路的组合。

但在任何时候只允许其中一组电路工作，因此必须进行( )，以防止电源( )。

14、“JR16-20/3D”是表示( )继电器，“20”表示额定( )，“3”表示( )，“D”表示( )。

它可以用来对( )接法的电动机进行有效的保护。

15、行程开关既可以用来控制工作台的( )长度，又可作为工作台的( ) 位置保护。

16、交流接触器的( )触头额定电流较大，可以用来( )大电流的主电路；( )触头的额定电流较小，一般为( )。

17、熔断器应( )接于被保护的电路中，当电流发生( )或( )故障时，由于( )过大，熔件( )而自行熔断，从而将故障电路切断，起到保护作用。

18、自动空气开关又称( )。

其热脱扣器作( )保护用，电磁脱扣机构作( )保护用，欠电压脱扣器作( )保护用。

19、热继电器它是利用电流的( )效应而动作的。

它的发热元件应( )接于电动机电源回路中。

20、电压在交流( ) V，直流( ) V以下的电器称为低压电源。

21、电气控制原理图一般分为电源电路、( )、( )、信号电路及照明电路绘制。

原理图中各触头位置都应按电路( )或电器( )时的常态位置画出。

22、如需要在不同的场所对电动机进行控制，可在控制电路中( )联几个启动按钮和( )联几个停止按钮。

23、安装刀开关时，夹座应和( )线相连接，触刀应和( )线相连接，闸刀手柄向上应为( )状态。

24、倒顺开关又称为( )开关，它也是一种( )开关，用倒顺开关可控制( )容量的异步电动机的正、反转。

25、SQ是( )开关的文字符号，自动空气开关的文字符号是( )，中间继电器的文字符号是( )。

26、电力拖动是指( )。

27、闸刀开关一般来说应( )装于控制板上，不能( )。

接线时，进出线不能反接，否则在更换熔丝时会发生( )事故。

28、铁壳开关设有联锁机构，它可以保证开关在合闸状态时( )不能开启，而当开关盖开启时又不能实现( )。

29、组合开关多用于机床电气控制系统中作( )开关用，通常是不带负载操作的，但也能用来( )和( )小电流的电路。

30、瓷插式熔断器熔丝熔断后，可更换( )投入使用。

螺旋式熔断器熔丝熔断后应更换( )，而不能只更换熔丝。

管式熔断器熔片熔断后，除更换熔片外，有时还要更换( )。

31、20A以上的交流接触器，通常都转有灭弧罩，用它来迅速熄灭( )时所产生的( )，以防止( )，并使接触器的分断时间( )。

32、热继电器的整定电流值是指热继电器( )而不动作时的( )电流值。

二、选择题1、下列电器哪一种不是自动电器。

（）A、组合开关B、直流接触器C、继电器C、热继电器2、接触器的常态是指（）A、线圈未通电情况B、线圈带电情况C、触头断开时D、触头动作3、采用交流接触器、按钮等构成的鼠笼式异步电动机直接启动控制电路，在合上电源开关后，电动机启动、停止控制都正常，但转向反了，原因是（）A、接触器线圈反相B、控制回路自锁触头有问题C、引入电动机的电源相序错误D、电动机接法不符合铭牌4、由接触器、按钮等构成的电动机直接启动控制回路中，如漏接自锁环节，其后果是（）A、电动机无法启动B、电动机只能点动C、电动机启动正常，但无法停机D、电机无法停止5、下列电器不能用来通断主电路的是（）A、接触器B、自动空气开关C、刀开关D、热继电器6、在鼠笼式异步电动机反接制动过程中，当电动机转速降至很低时，应立即切断电源，防止（）A、损坏电机B、电动机反转C、电动机堵转D、电机失控7、复合按钮在按下时其触头动作情况是（）A、常开触头先接通，常闭触头后断开B、常闭触头先断开，常开触头后接通C、常开触头接通与常闭触头断开同时进行8、采用接触器常开触头自锁的控制线路具有（）A、过载保护功能B、失压保护功能C、过压保护功能D、欠压保护功能9、接触器的文字符号是（）A、KMB、KSC、KTD、KA10、中间继电器的结构及原理与（）A、交流接触器相类似B、热继电器相类似C、电流继电器相类似D、电压继电器相类似11、电磁机构的吸力特性与反力特性的配合关系是( ) A．反力特性曲线应在吸力特性曲线的下方且彼此靠近B．反力特性曲线应在吸力特性曲线的上方且彼此靠近C．反力特性曲线应在远离吸力特性曲线的下方D．反力特性曲线应在远离吸力特性曲线的上方12、关于接触电阻，下列说法中不正确的是( ) A．由于接触电阻的存在，会导致电压损失B．由于接触电阻的存在，触点的温度降低C．由于接触电阻的存在，触点容易产生熔焊现象D．由于接触电阻的存在，触点工作不可靠13、为了减小接触电阻，下列做法中不正确的是 ( ) A．在静铁心的端面上嵌有短路铜环B．加一个触点弹簧C．触点接触面保持清洁D．在触点上镶一块纯银块14、由于电弧的存在，将导致( ) A．电路的分断时间加长B．电路的分断时间缩短C．电路的分断时间不变D．分断能力提高15、GJ20—160型交流接触器在380 V时的额定工作电流为160 A，故它在380 v时能控制的电动机的功率约为 ( ) A．85 kW B．100 kW C．20 kW D．160 kW16、在接触器的铭牌上常见到AC3、AC4等字样，它们代表 ( ) A．生产厂家代号B．使用类别代号C．国标代号D．电压级别代号17、GJ40—16Q型交流接触器在380 V时的额定电流为 ( ) A．160 A B．40 A C．100 A D．80 A18、交流接触器在不同的额定电压下，额定电流 ( )A.相同B.不相同C.与电压无关D.与电压成正比19、熔断器的额定电流与熔体的额定电流 ( ) A．是一回事B．不是一回事C．不清楚20、电压继电器的线圈与电流继电器的线圈相比，特点是 ( ) A．电压继电器的线圈与被测电路串联B．电压继电器的线圈匝数多、导线细、电阻大C．电压继电器的线圈匝数少、导线粗、电阻小D．电压继电器的线圈匝数少、导线粗、电阻大21、欲增大电压继电器的返回系数，应采取的办法是 ( ) A．减小非磁性垫片的厚度B．增加非磁性垫片的厚度C．增加衔衔铁放后的气隙D．减小吸合后的气隙22、断电延时型时间继电器，它的动合触点为 ( ) A．延时闭合的动合触点B．瞬动动合触点C．瞬时闭合延时断开的动合触点D．延时闭合瞬时断开的动合触点23、在延时精度要求不高、电源电压波动较大的场合，应选用 ( ) A．空气阻尼式时间继电器B．晶体管式时间继电器C．电动式时间继电器D．上述三种都不合适24、交流电压继电器和直流电压继电器铁心的区别是 ( ) A．交流电压继电器的铁心是由彼此绝缘的硅钢片叠压而成，而直流电压继电器的铁心则不是B．直流电压继电器的铁心是由彼此绝缘的硅钢片叠压而成，而交流电压继电器的铁心则不是C．交流电压继电器的铁心是由整块软钢制成，而直流电压继电器的铁心则不是D．交、直流电压继电器的铁心都是由整块软钢制成，但其大小和形状不同25、电压继电器的返回系数是指 ( ) A．释放电压与吸合电压的比值B．释放电流与吸合电流的比值C．吸合电压与释放电压的比值D．吸合电流与释放电流的比值26、通电延时型时间继电器，它的动作情况是 ( ) A．线圈通电时触点延时动作，断电时触点瞬时动作B．线圈通电时触点瞬时动作，断电时触点延时动作C．线圈通电时触点不动作，断电时触点瞬时动作D．线圈通电时触点不动作，断电时触点延时动作27、低压断路器的两段式保护特性是指 ( ) A．过载延时和特大短路的瞬时动作B．过载延时和短路短延时动作C．短路短延时和特大短路的瞬时动作D．过载延时、短路短延时和特大短路瞬时动作28、交流接触器的主触点有（）A．5对B．7对C．2对D．3对29、直流接触器的电磁系统包括（）A．线圈B．铁心C．衔铁D．上述三种30、下面关于继电器叙述正确的是（）A．继电器实质上是一种传递信号的电器B．继电器是能量转换电器C．继电器是电路保护电器D．继电器是一种开关电器31、交流接触器有辅助触头取（）A．5对B．2对C．7对D．3对32、行程开关的符号为（）A．SK B．SB C．SQ D．ST33、电流继电器的符号为（）A．KG B．KC C．KM D．KA34、电压继电器的符号为（）A．KG B．KS C．KV D．KT35、中间继电器的符号为（）A．KV B．KS C．K D．KT三、判断题1、交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。

（）2、交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生振动与噪声。

（）3、直流接触器比交流接触器更适用于频繁操作的场合。

（）4、低压断路器又称为自动空气开关。

（）5、只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。

（）6、直流电磁铁励磁电流的大小与行程成正比。

（）7、熔断器的保护特性是反时限的。

（）8、低压断路器具有失压保护的功能。

（）9、一定规格的热继电器，其所装的热元件规格可能是不同的。

（）10、无断相保护装置的热继电器不能对电动机的断相提供保护。
