2.2 活动图
在用例模型中，活动图用来捕捉用例中 的事件，使用框图方式显示动作与结果。 除此外，还可以：描述工作流的方式； 描述对象内部的工作。 活动图由起始状态、终止状态、状态、 活动、转移、分支、对象、同步棒以及 泳道组成。
2.1 用例图
选择工具 文本框
注释 注释连接线
包 用例 参与者 单向关系 依赖关系 泛化关系
在工具栏按鼠标右键，自 定义工具栏
绘图工具栏
添加了关联工具 的工具栏
2.1.1 参与者
计算机辅助软件工程中的工具和技术
计算机辅助软件工程中的工具和技术在现代软件开发中，计算机辅助工具和技术已经成为了不可或缺的一部分。
这些工具和技术通常被称为计算机辅助软件工程（CASE）技术。
CASE技术可以帮助开发人员更有效地管理和开发软件，并提高软件的质量。
本文将介绍几种常见的CASE工具和技术。
1. 需求分析工具需求分析是软件开发中非常重要的一环。
一个好的需求分析可以确保软件的正确性、稳定性和可靠性。
这里有一些常见的需求分析工具：- 用例建模：用例是一个系统行为的描述。
用例图可以描述用户和系统之间的交互，并且可以帮助开发人员理解系统的架构和模块之间的关系。
- 数据流图：数据流图可以表示数据在系统中的流动以及流动的路径。
这对于识别系统中的数据流程和数据来往非常有用。
- 原型工具：原型是一个类似于“草图”的设计，它可以帮助开发人员确定系统的布局和用户界面。
原型工具可以让开发人员更轻松地创建原型。
2. 设计工具设计工具主要用于设计系统的架构和模块。
这些工具通常包括以下几种：- UML建模：UML是一种用于创建图形化模型的语言，它可以描述系统的结构和行为。
开发人员可以使用UML来设计系统的架构，并且可以通过UML检查系统的正确性和一致性。
- 架构设计工具：架构设计工具可以帮助开发人员创建和维护系统的架构和组件之间的关系。
这些工具通常包括绘图工具、版本控制、依赖管理工具等。
- 数据库设计工具：数据库设计工具可以帮助开发人员创建和管理数据库。
这些工具可以自动生成数据库表和字段，并提供数据统计和查询功能。
3. 编码工具编码工具是用于编写和管理代码的工具。
以下是一些常见的编码工具：- 集成开发环境（IDE）：IDE是一个集成了编辑器、编译器和调试器的开发环境。
它可以让开发人员更方便地编写代码、测试和调试代码。
- 版本控制：版本控制工具可以帮助开发人员跟踪代码的变化，记录每个版本的差异并协作开发。
Git和SVN是最流行的版本控制工具。
- 自动化测试工具：自动化测试工具可以帮助开发人员自动化测试，验证代码是否符合预期和规格。
CASE开发方法
CASE开发方法CASE开发方法的主要目标是提高软件开发过程的效率和质量。
它通过使用计算机和软件工具来支持工程化的软件开发过程，从而减少了手工操作，提高了效率和精度。
CASE方法可以帮助软件开发人员更好地管理和跟踪需求，设计和实现软件系统，以及进行测试和维护。
1.需求分析和规划：在这个阶段，开发团队与客户一起收集和分析软件系统的需求，包括功能需求、技术要求和性能要求等。
通过使用CASE 工具，可以帮助开发团队更好地管理需求文档和分析需求，以及进行系统规划和资源分配。
2.设计和建模：在这个阶段，开发团队使用CASE工具来设计和建模软件系统，包括数据模型、系统架构和组件设计等。
CASE工具可以提供可视化建模工具，帮助开发团队更好地进行系统设计和建模，并生成相应的文档和代码。
3.编码和实施：在这个阶段，开发团队使用CASE工具来编写和实施软件代码。
CASE工具可以提供代码生成和调试工具，帮助开发团队更好地实现设计和模型，并测试系统功能和性能。
4.测试和调试：在这个阶段，开发团队使用CASE工具来进行系统测试和调试。
CASE工具可以提供自动化测试工具和性能分析工具，帮助开发团队更好地进行系统测试和调试，以确保软件系统的质量和性能。
5.部署和维护：在这个阶段，开发团队使用CASE工具来部署软件系统，并进行系统维护和更新。
CASE工具可以提供系统部署和版本控制工具，帮助开发团队更好地进行软件系统的部署和维护。
CASE开发方法的优势在于它可以提高软件开发的效率和质量。
通过使用CASE工具，开发团队可以更好地管理需求、设计和实现软件系统，并进行测试和维护。
CASE工具提供了许多有用的功能和工具，如需求管理、建模工具、代码生成工具和调试工具等，可以帮助开发团队更好地进行软件开发。
此外，CASE开发方法还可以提供可视化工具和自动化工具，帮助开发团队更好地进行系统测试和调试。
然而，CASE开发方法也存在一些挑战和限制。

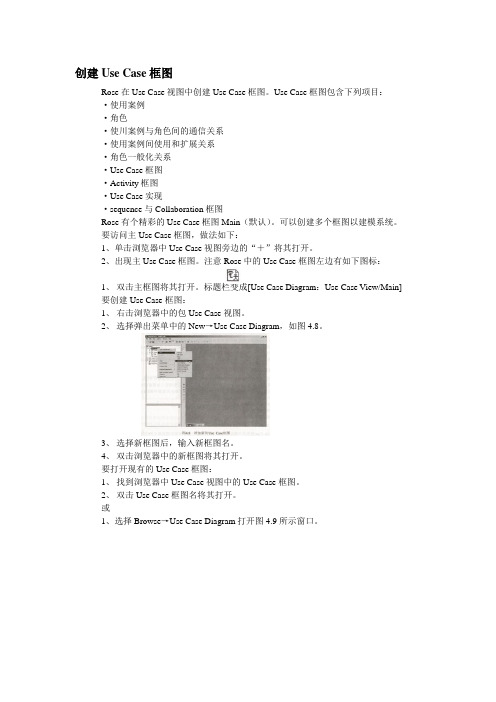

use case画法
1、右单击浏览器中的Use Case视图包。
2、从弹出菜单中选择New→Use Case。
3、浏览器中出现新的使用案例NewUseCase。新使用案例左边是Use Case图标。
4、选择使用案例后，输入新使用案例名。
5、要把使用案例加进框图，将新使用案例从浏览器中拖动到框图中。
或
1、选择Query→Add Use Cases，打开图4.11所示对话极。可以选择和增加现有使用案例。2、在Package下拉列表框图中，选择要加的使用案例所在的包。
3、将要加的使用案例从Use Cases列表框移到Selected Use Cases列表框。4、按OK将使用案例加进Use Case框图。
1、选择浏览器或Use Case框图中的使用案例。
2、输入使用案例名。
或
1、右击浏览器或Use Case框图中的使用案例。
2、从弹出菜单选择Open Specification。
3、在Name字段中输入使用案例名。
将文档加进使用案例：
1、选择浏览器中的使用案例。
2、在文档窗口中输入使用案例说明。
或
1、右单击浏览器或Use Case框图中的使用案例。
2、双击Use Case框图名将其打开。
或
1、选择Browse→Use Case Diagram打开图4.9所示窗口。
2、在Package列表框中，选择所要打开的框图所在的包。
3、在Use Case Diagrams列表框中选择所要打开的框图。
4、按OK。
要在Use Case框图中增加项目，用下节介绍的工具栏按钮将使用案例、角色和关系加进框图中。
3、在Stereotype字段中输入版型。
测试工具CasePlayer2详细介绍
测试工具CasePlayer2详细介绍CasePlayer2 : 嵌入式软件的说明书制作及解析工具静态解析C/C++源代码自动生成流程图等文件适用于各种嵌入式微机用汇编代码具有符合编程标准MISRA-C 1998/2021的规范检查功能，代码矩阵（Code Metrics）计测功能适用于掌握以往程序的内容，审阅会议时评估程序等，有利于改善软件质量的工具产品概要CasePlayer是通过解析ANSI C语言，C++，嵌入式C语言（非ANSI），以及汇编语言的源代码，制作包括流程图等的程序说明书的工具。
不论是对以往的程序进行逻辑分析，还是为新开发的程序制作说明书，都提供了强有力的支援。
作为程序静态分析功能，包括外部变量参照/代入的列表功能，以及C语言的编程标准[MISRA-C]的规范检查功能。
只需将程序登记，可以自动生成各种说明书CasePlayer2是通过分析ANSI C语言，C++，嵌入式C语言（非ANSI），以及汇编语言的源代码，制作包括流程图等程序说明书的逆向CASE（computer aided software engineering tool）工具。
应用GAIO的主要技术也就是编译技术，不需要追加其他代码就可以解析代码构造，制作各种流程图。
而其他公司的CASE工具往往需要追加代码才能实现流程图生成。
而且，只需几秒钟就可以将数万行C语言程序转换成流程图，具有引以为豪的压倒性性能。
具有[MISRA-C]的规范检查功能，符合MISRA-C1998、MISRA-C2021标准MISRA-C是MISRA(Motor Industry Software Reliability Association)针对汽车工业领域的C语言软件制定的标准。
MISRA是以汽车工业领域为中心有关软件可靠性的非营利机构。
最近，MISRA也开始被汽车软件以外的领域所采用。
[CasePlayer2]包括符合[MISRA-C]标准的程序构造解析功能。
软件工程介绍
．项目确立
针对超市的特点，为了帮助超市解决现在面临的问题，提高小型超市的竞争力，我们将开发以下系统：前台 POS 销售系统、后台管理系 其中这两个子系统又包含其它一些子功能。
．应用范围
本系统适应于各种超市。
．定义
商品条形码：每种商品具有唯一的条形码，对于某些价格一样的商品，可以使用自定义条形码。 交易清单：包括交易的流水账号、每类商品的商品名、数量、该类商品的总金额、交易的时间、负责本次收银的员工号。 商品积压：在一定时期内，远无法完成销售计划的商品会造成积压。 促销：在一定时期内，某些商品会按低于原价的促销价格销售。 库存告警提示：当商品的库存数量低于库存报警数量时发出提示。 盘点：计算出库存、销售额、盈利等经营指标。
提交部分 需求计划
原型1 原型2 原型3 操作概念 软件需求 需求验证 软件产品 设计 设计验证和确认 确认 测试 组装 测试 模块 测试
详细设计 编程
集成和
开发计划 测试计划
计划下阶段工作
运 行
开发验证下一级产品
计算机科学导论
21
软件开发模型
• 喷泉模型 • 转换模型 • 智能模型 • CMMI模型 注：软件开发过程有多种开发模型可供 选择，根据实际情况选择合适的模型
ቤተ መጻሕፍቲ ባይዱ计算机科学导论
11
总结：软件危机的特征是 什么？
• 对软件开发成本和进度的估计常常很不准确。 • 用户对“已完成的”软件系统不满意的现象经常发生 。 • 软件产品的质量往往靠不住。 • 软件常常是不可维护的。 • 软件通常没有适当的文档资料。 • 软件成本在计算机系统总成本中所占的比例逐年上升 • 软件开发生产率提高的速度，远远跟不上计算机应用 迅速普及深入的趋势。 计算机科学导论
case series指南解读
case series指南解读Case series指南是一种临床研究设计，用于描述人群中的一组病例，以便推断出可能的疾病表现，治疗方法或相关因素。
Case series 不同于其他研究设计，如临床试验或队列研究，因为它没有对照组来进行比较。
然而，Case series仍然是重要的研究设计，可以为医生提供有关新的疾病或治疗方法的初步信息。
Case series通常通过回顾性的方式进行，即研究者回顾过去的病例，并将其汇总在一起进行分析。
研究者通常选择符合特定标准的病例，这样可以确保研究结果的一致性。
研究者还可以从医疗记录和病人自述中收集信息。
然后，研究者对这些病例进行描述，并通过统计分析来推断可能的结论。
Case series的主要优点是它们可以提供有关罕见疾病或治疗方法的信息。
由于罕见疾病病例通常很少，很难进行大规模的临床试验，因此Case series是了解这些罕见情况的重要工具。
此外，Case series还可以用来识别新的疾病表现或治疗方法，从而为未来的研究提供线索。
然而，Case series也存在一些限制。
首先，由于缺乏对照组，无法确定观察到的效应是否由于治疗方法本身，还是其他因素导致的。
其次，由于缺乏随机分配，Case series无法消除研究结果的偏见。
最后，由于Case series仅基于现有的数据，可能存在遗漏或失真的信息，导致结论不准确。
为了解读Case series，我们应该关注以下几个方面。
首先，我们应该了解研究的目的和对象是什么。
例如，研究可能旨在描述一种新的疾病的病例，或是评估一种新的治疗方法的效果。
然后，我们应该仔细阅读研究中描述的病例，并对其进行总结和分类。
我们可以注意到哪些病例具有相似的特征，以及它们之间存在什么样的变异。
接下来，我们可以关注研究结果，查看统计分析的结果，并推断出可能的结论。
最后，我们可以评估研究的质量，包括样本选择的合理性，数据收集的准确性和统计分析的正确性。
Nvivo工具介绍(高阶)PPT课件
3.之后到Tools→ Casebook→ open casebook来归类个 案的属性。
17
2021
创建案例与编码
归类案例属性
18
2021
编码阶段：利用关键字编码
1
质性数据分析工具
1
2021
1.1 N Vivo是什么
❖Nvivo=Nudist Vivo ❖Non-numerical Unstructured Data by techniques
of Indexing Searching and Theorizing ❖ 非数值型,无结构化数据的 ❖ 索引、搜寻、理论化 ❖ vivo:自由自在
❖ 先建立树状节点，再将自由节点中各个节点反 白复制(右键→copy)后，在贴到树状节点上 (右键→paste)
15
2021
创建树节点
对材料进行编码
创建树节点
16
2021
编码阶段：利用个案属性建立编码
❖ 前置作业(建立属性)
1.将逐字稿按照探讨部分、或是段落拆开来，在文档分别建 立文字档，之后将这些文字选中→(右键)create as→ create cases,之后就会在nodes→ cases看到建立的个 案。
5
2021
NVIVO 8 界面
6
2021
准备阶段1.新增项目
7
2021
准备阶段2.建立原始资料
❖ NVivo提供了内部材料，外部材料等方式。
❖ 可以导入多种格式的资料。
包括：
• Microsoft Word (.doc, .docx) • RTF 格式 (.rtf) • 文本 (.txt) • 可移植文档格式 (.pdf) • 视频 (mpg, mpeg, mpe, wmv, avi, mov, qt, mp4) • 音频 (mp3, wma, wav) • 图片（.bmp、.gif、.jpg、.jpeg、.tif 或 .tiff）
系统分析和设计课件
1.5 企业如何使用信息系统
❖ 现在包括高层管理者在内的所有员工都在使 用办公系统。
❖ 操作人员通常需要决策支持系统。 ❖ 一系列新的系统定义包括企业计算系统、事
务处理系统、业务支持系统、知识管理系统 和用户生产率系统。
系统分析和设计
1.5.1 企业计算系统
❖ 企业计算是指支持全公司运行和数据管理需求的信 息系统。如机票预定系统。
第1章 引论
❖ 学习目标：
讨论信息技术对企业决策和企业成功的影响 定义信息系统并描述其各部分 解释怎样通过概图和模型来表现企业功能与运作方式 解释Internet怎样影响企业决策和企业关系 信息系统的分类及其使用对象 建模、原型设计和CASE工具的介绍 介绍结构化分析与面向对象分析的方法 对比瀑布模型和自适应模型的系统开发生命周期
❖ 例如，信息系统可以处理日常企业事务，提 高公司生产率，帮助经理做出明智的决策。
❖ IT部门的团队包括规划、开发和维护信息系 统的系统分析员。
系统分析和设计
1.2. 信息系统的组成
❖ 系统是产生特定结果的相关组件的集合。 ❖ 其中的关键任务系统是指对公司的运作至关重要的
系统。例如订单处理系统就是关键任务系统，因为 没有它公司就无法运作。 ❖ 每个系统都需要输入数据。在信息系统中，数据由 基本事实组成，这些基本事实是系统的原始材料。 信息是已经被转化的对用户有用的输出数据。如编 号、产品代码和订购数量等都是数据。
系统分析和设计
关于系统的概念
❖ 世界上最好的系统是：支持企业和信息需求。 首先需要总体讨论企业信息系统，然后要建 立企业模型，以了解该企业的具体运作过程， 还要确定系统分析和设计的工具和技术。
❖ 常用方法有：结构化分析方法和面向对象分 析方法。
