电力系统分析报告
电力系统实验报告
一、实验目的1. 掌握电力系统基本元件的特性和参数测量方法。
2. 理解电力系统运行的基本原理，包括稳态运行和暂态过程。
3. 学习使用电力系统仿真软件进行潮流计算和分析。
4. 提高实验操作能力和数据分析能力。
二、实验内容1. 电力系统基本元件特性实验（1）实验原理本实验主要研究电力系统中常用元件的特性，包括电阻、电感、电容和变压器。
通过测量元件在不同条件下的电压、电流和功率，分析其特性。
（2）实验步骤1. 测量电阻元件的伏安特性，绘制伏安曲线。
2. 测量电感元件的伏安特性，分析其频率响应。
3. 测量电容元件的伏安特性，分析其频率响应。
4. 测量变压器变比和损耗。
（3）实验结果与分析通过实验，得到了电阻、电感、电容和变压器的伏安特性曲线，分析了其频率响应和损耗情况。
2. 电力系统稳态运行实验（1）实验原理本实验研究电力系统在稳态运行条件下的电压、电流和功率分布。
通过仿真软件模拟电力系统运行，分析稳态运行特性。
（2）实验步骤1. 建立电力系统模型，包括发电机、变压器、线路和负荷。
2. 设置电力系统运行参数，如电压、频率和负荷。
3. 运行仿真软件，观察电压、电流和功率分布情况。
4. 分析稳态运行特性，如电压分布、潮流分布和功率损耗。
（3）实验结果与分析通过仿真实验，得到了电力系统稳态运行时的电压分布、潮流分布和功率损耗情况。
分析了不同运行参数对系统性能的影响。
3. 电力系统暂态过程实验（1）实验原理本实验研究电力系统在发生故障或扰动时的暂态过程。
通过仿真软件模拟故障或扰动，分析暂态过程的电压、电流和功率变化。
（2）实验步骤1. 建立电力系统模型，包括发电机、变压器、线路和负荷。
2. 设置故障或扰动参数，如故障类型、故障位置和故障持续时间。
3. 运行仿真软件，观察电压、电流和功率变化情况。
4. 分析暂态过程特性，如电压恢复、频率变化和稳定裕度。
（3）实验结果与分析通过仿真实验，得到了电力系统发生故障或扰动时的暂态过程特性。
电力系统分析报告——李明哲
工程技术大学电力系统分析课程设计设计题目城市供电网规划设计指导教师健辰院（系、部）电气与控制工程学院专业班级电气工程及其自动化13级2班学号1305040210姓名明哲日期2016.07.04课程设计标准评分模板电力系统分析课程设计任务书本次课程设计的目的在于通过对于一个复杂的城市供电网进行规划设计，巩固和运用潮流计算理论知识，掌握静态安全性分析的一般原则和方法，熟悉潮流计算软件的使用方法，尝试进行详细的经济性分析，培养学生分析和解决实际复杂问题的能力。
城市供电网单线图如下：设计目标和要求：设计目标为在城市东部新建一所变电站（AMA69），要求：（1）总投资最小。
总投资为建设成本加上未来五年新增网损的费用（如果新增网损为负值，则减去未来五年新增网损的费用）。
（2）确保变电站投入运行后，整个电网在正常状态和事故时都能安全运行。
（3）详细分析每一种可能方案的计算结果，讨论原因，最终提出最佳方案。
设计说明书容：1、任务书2、对未加入AMA69前的系统，进行潮流计算，根据计算结果，分析系统中线路潮流和节点电压是否均在正常围。
3、针对单条线路或单个变压器退出运行的情况，进行事故下潮流计算（即N-1安全性分析）。
根据计算结果，分析可能出现的越限原因。
4、选择线路方案，将变电站AMA69接入系统。
根据潮流计算和安全性分析结果，比较不同设计方案的优劣，最终提出最优方案。
5、结论计算用数据：1、可用输电走廊2、输电线路成本(69KV和138KV)新增线路成本包括固定成本和变动成本两部分。
固定成本包括购买和安装断路器、继电器和改变变电站母线结构的费用。
138KV输电线的固定成本大约为10万元，69KV输电线的固定成本大约为5万元。
变动成本由输电线路的型号和长度决定。
线路参数见班级列表。
3、变压器成本(138KV /69KV)变压器成本包括与之相连的断路器、继电保护以及安装费用。
101MVA 87万元187MVA 115万元假定任何新增变压器在基准容量100MVA下的标幺电阻为0.0025，标幺电抗为0.04。

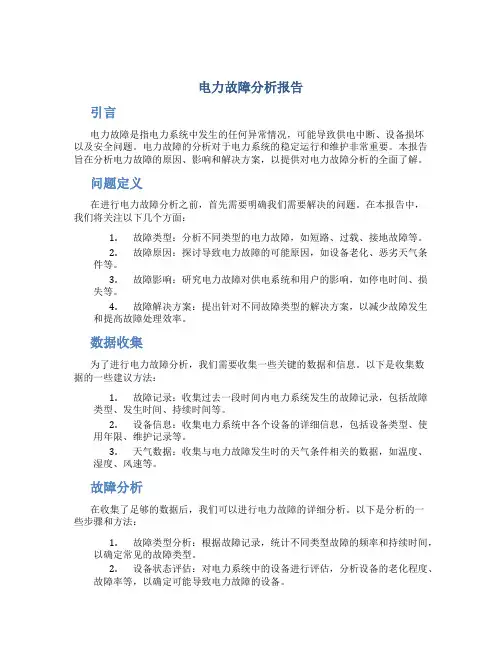

电力故障分析报告
电力故障分析报告引言电力故障是指电力系统中发生的任何异常情况，可能导致供电中断、设备损坏以及安全问题。
电力故障的分析对于电力系统的稳定运行和维护非常重要。
本报告旨在分析电力故障的原因、影响和解决方案，以提供对电力故障分析的全面了解。
问题定义在进行电力故障分析之前，首先需要明确我们需要解决的问题。
在本报告中，我们将关注以下几个方面：1.故障类型：分析不同类型的电力故障，如短路、过载、接地故障等。
2.故障原因：探讨导致电力故障的可能原因，如设备老化、恶劣天气条件等。
3.故障影响：研究电力故障对供电系统和用户的影响，如停电时间、损失等。
4.故障解决方案：提出针对不同故障类型的解决方案，以减少故障发生和提高故障处理效率。
数据收集为了进行电力故障分析，我们需要收集一些关键的数据和信息。
以下是收集数据的一些建议方法：1.故障记录：收集过去一段时间内电力系统发生的故障记录，包括故障类型、发生时间、持续时间等。
2.设备信息：收集电力系统中各个设备的详细信息，包括设备类型、使用年限、维护记录等。
3.天气数据：收集与电力故障发生时的天气条件相关的数据，如温度、湿度、风速等。
故障分析在收集了足够的数据后，我们可以进行电力故障的详细分析。
以下是分析的一些步骤和方法：1.故障类型分析：根据故障记录，统计不同类型故障的频率和持续时间，以确定常见的故障类型。
2.设备状态评估：对电力系统中的设备进行评估，分析设备的老化程度、故障率等，以确定可能导致电力故障的设备。
3.天气条件分析：通过分析天气数据，研究不同天气条件下故障发生的频率和类型。
4.故障影响评估：根据故障记录和用户反馈，评估电力故障对供电系统和用户的影响，如损失的成本、停电时间等。
故障解决方案基于故障分析的结果，我们可以提出一些解决方案来减少故障发生和提高故障处理效率。
以下是一些常见的解决方案：1.定期维护：定期检查和维护电力系统中的设备，以减少设备故障的可能性。
2.更新设备：根据设备的使用年限和故障率，及时更换老化设备，以提高系统的可靠性。
电力系统调压措施分析报告
电压是衡量电能质量的重要技术指标，对电力系统的平安经济运行，保证用户平安生产和产品质量以及电气设备的平安和寿命具有重要影响。
19 世纪 70、80 年代法国、美国、瑞典、巴西、日本等国家相继发生电压崩溃性事故，这些以电压崩溃特征的电网瓦解事故每次均带来巨大的经济损失，同时也引起了社会的极大混乱。
电压崩溃是由系统运行中的电压偏移未能良好的进展调整演变而成。
任何电压偏移都会带来经济和平安方面的不利影响。
当系统出现故障时，电压会降低，如果不及时地采用合理有效的措施对电压进展调整，就会引起电压崩溃进而电网瓦解等重大灾难性事故。
因此，电压调整是保证电网平安可靠运行的重要方面之一。
保证用户处的电压接近额定值是电力系统运行调整的根本任务之一。
电力系统的运行电压水平取决于无功功率的平衡，系统中各种无功电源的无功输出应该满足〔大于或至少等于〕系统负荷和网络损耗在额定电压下对无功功率的需求，否那么电压就会偏离额定值，产生电压偏移。
此外为保证运行可靠性和适应无功功率的增长，系统还必须配置一定的无功备用容量。
系统的无功电源充足，即表现系统能运行在较高的电压水平；反之，系统无功缺乏就反映为运行电压水平偏低，需要装设无功补偿设备。
由于电力系统的供电区域幅员广阔，无功功率不适宜长距离传输，所以负荷所需的无功功率应尽量的分层分区就地平衡。
由无功功率平衡原理可知进展电压调整就是从补偿无功电源和减小网络无功损耗两个方面出发。
电力系统构造复杂且用电设备数量极大,电力系统的运行部门对网络中各母线电压及各种用电设备的端电压进展监视和调整是不现实的也是没有必要的。
因此，在电力系统中，运行人员常常选择一些有集中负荷的母线作为中枢点进展监视和控制，只需将中枢点电压控制在允许的电压偏移范围内，那么系统其它各处的电压质量也能根本满足要求。
一般可以选择作为电压中枢点的母线有： 1〕大型发电厂的高压母线。
2〕枢纽变电站的二次母线。
3〕带有大量地方负荷的发电厂母线。
武大电气《电力系统分析综合实验》2019年度PSASP实验报告
电气工程与自动化学院《电力系统分析综合实验》2019年度PSASP实验报告学号：姓名：班级：1、阐述基于PSASP的电力系统分析综合实验的目的。
实验目的：掌握用PSASP进行电力系统潮流计算，短路计算，暂态稳定计算。
（1）潮流计算可以为短路计算和暂态稳定计算提供初始状态，是电力系统计算中的基本计算，要求掌握软件的操作步骤，并对比分析牛顿拉夫逊法和PQ分解法的区别，在实验过程中体会PQ分解法相比牛顿拉夫逊法的特点。
（2）短路计算的目的要求根据数据结合对称分量法加深对于短路计算的理论知识的理解。
（3）暂态稳定计算里最关键的是故障极限切除时间的确定，加深对复杂电力系统暂态的判定的认识。
2、简要阐述本实验课程的主要实验任务（1）掌握用PSASP对电力系统进行建模。
（2）潮流计算，包括对常规方式和规划方式的电力系统进行潮流计算。
（3）短路计算，基于潮流作业1和2等5个单相接地短路、AB两相短路、复杂故障短路计算等短路计算并分析结果。
（4）暂态计算，基于潮流作业1和2的瞬时故障进行暂态稳定计算并分析结果。
3、实验方案原理图介绍。
图1（a）常规方式（b）规划方式以上为系统常规运行方式的单线图。
由于母线STNB-230 处负荷的增加，需对原有电网进行改造，具体方法为：在母线GEN3-230 和STNB-230 之间增加一回输电线，增加发电3 的出力及其出口变压器的容量，新增或改造的元件如下图虚线所示：4、计算分析用建模数据的整理表1母线数据5、按照下列作业要求，完成计算分析实验作业。
(1)基于实验二的潮流计算，对牛顿法和PQ法的原理做比较性的说明。
表6 常规方式下PQ法和NR法的潮流计算摘要信息报表表7 常规方式下PQ法和NR法的全网母线（发电、负荷）结果报表牛顿拉夫逊法每次都对电压幅值和相位进行修正，且每次计算MAX(DVR,DVI),判断是否小于允许误差0.0001，满足条件时停止迭代。
PQ分解法利用交流高压输电网中输电线路电抗远大于电阻的特点，对于牛顿拉夫逊法修正方程式的系数矩阵进行简化，节点的有功功率不平衡量只用于修正电压的相位，节点的无功功率不平衡量只用于修正电压的幅值，单次迭代计算量小，两个步骤分别轮流迭代，分别计算MAX(DP),MAX(DQ)，最终保证两者都小于允许误差0.0001。
电力系统调压措施分析报告
电力系统调压措施分析报告电力系统中必须严格控制电压的稳定性和波动性，以保证电力设备的安全稳定运行，同时减少电力损耗和节约能源。
本文将分析电力系统调压措施，包括调压过程、不同控制方法、调压设备的选用、调压效果的评估等方面，以期为电力系统调压提供参考。
一、调压过程电力系统调压的过程是指调节电压的大小和波动情况，以满足电力设备正常运行的需求。
在电力系统中，调压通常通过传统的控制电力变压器的方法进行实现。
电力变压器的铁芯中心是一个密封的磁路，在其周围绕制有沿闸流线圈和励磁线圈。
当励磁电流改变时，磁通量也会发生变化，这就产生了转换电压的效果。
电力系统调压的过程可以根据控制方法不同分为静态调压和动态调压两种模式。
静态调压是指通过改变电力变压器的励磁电流，使得电力系统的输出电压保持在一定的范围内。
调节过程比较简单，适用于稳定电力负载需求的情况。
动态调压则是在加速或减缓电力负荷运行时调节电力系统的电压。
在动态调压模式下，需要精确控制电力变压器的励磁电流大小和方向。
二、不同的调压控制方法电力系统调压可以根据控制方法不同分为手动调节和自动调节两类。
手动调节：电力系统的运维人员通过手动地调整电力变压器的励磁电流大小来控制电力系统的输出电压。
手动调节的缺点是工作量较大、效率低下、调节精度难以保证，不适用于大型电力系统的应用。
自动调节：自动调节是把电力系统中的控制设备与电子控制器相结合，形成一个完整的调压系统。
自动调节主要通过电子控制器采集传感器数据，经过预设好的控制参数，实现对电力变压器的调节控制。
自动调节的优点是动作速度更快、精确度更高、控制范围更广，适用于大型电力系统运行和维护。
三、调压设备的选用电力系统调压设备的选用主要取决于负载的性质和系统的实际情况。
目前市面上主要有三种调压设备可供选择：静态变压器、静止无功补偿装置、柔性直流输电。
静态变压器主要用于改变电力系统的输出电压，从而提高电力系统的调节能力和稳定性。
静态无功补偿装置则是通过电容或电感元件对电力系统的无功功率进行补偿，以提高电力传输的效率和稳定性。
最新电力系统分析潮流计算实验报告
电力系统分析潮流计算实验报告姓名：XXXXXX 学号：XXXXXXXXXX 班级：XXXXXXXX一、实验目的掌握潮流计算计算机算法的方法，熟悉MATLAB的程序调试方法。
二、实验准备根据课程内容，熟悉MATLAB软件的使用方法，自行学习MATLAB程序的基础语法，并根据所学知识编写潮流计算牛顿拉夫逊法(或PQ分解法) 的计算程序，用相应的算例在MATLAB上进行计算、调试和验证。
三、实验要求每人一组，在实验课时内，调试和修改运行程序，用算例计算输出潮流结果。
四、程序流程五、实验程序%本程序的功能是用牛拉法进行潮流计算%原理介绍详见鞠平著《电气工程》%默认数据为鞠平著《电气工程》例8.4所示数据%B1是支路参数矩阵%第一列和第二列是节点编号。
节点编号由小到大编写%对于含有变压器的支路，第一列为低压侧节点编号，第二列为高压侧节点编号%第三列为支路的串列阻抗参数，含变压器支路此值为变压器短路电抗%第四列为支路的对地导纳参数，含变压器支路此值不代入计算%第五烈为含变压器支路的变压器的变比，变压器非标准电压比%第六列为变压器是否是否含有变压器的参数，其中“1”为含有变压器，“0”为不含有变压器%B2为节点参数矩阵%第一列为节点注入发电功率参数%第二列为节点负荷功率参数%第三列为节点电压参数%第四列%第五列%第六列为节点类型参数，“1”为平衡节点，“2”为PQ节点，“3”为PV节点参数%X为节点号和对地参数矩阵%第一列为节点编号%第二列为节点对地参数%默认算例% n=4;% n1=4;% isb=4;% pr=0.00001;% B1=[1 2 0.1667i 0 0.8864 1;1 3 0.1302+0.2479i 0.0258i 1 0;1 4 0.1736+0.3306i 0.0344i 1 0;3 4 0.2603+0.4959i 0.0518i 1 0];% B2=[0 0 1 0 0 2;0 -0.5-0.3i 1 0 0 2;0.2 0 1.05 0 0 3;0 -0.15-0.1i 1.05 0 0 1];% X=[1 0;2 0.05i;3 0;4 0];clear;clc;num=input('是否采用默认数据？(1-默认数据;2-手动输入)');if num==1n=4;n1=4;isb=4;pr=0.00001;B1=[1 2 0.1667i 0 0.8864 1;1 3 0.1302+0.2479i 0.0258i 1 0;1 4 0.1736+0.3306i 0.0344i 1 0;3 4 0.2603+0.4959i 0.0518i 1 0];B2=[0 0 1 0 0 2;0 -0.5-0.3i 1 0 0 2;0.2 0 1.05 0 0 3;0 -0.15-0.1i 1.05 0 0 1];X=[1 0;2 0.05i;3 0;4 0];elsen=input('请输入节点数:n=');n1=input('请输入支路数:n1=');isb=input('请输入平衡节点号:isb=');pr=input('请输入误差精度:pr=');B1=input('请输入支路参数:B1=');B2=input('请输入节点参数:B2=');X=input('节点号和对地参数:X=');endTimes=1; %迭代次数%创建节点导纳矩阵Y=zeros(n);for i=1:n1if B1(i,6)==0 %不含变压器的支路p=B1(i,1);q=B1(i,2);Y(p,q)=Y(p,q)-1/B1(i,3);Y(q,p)=Y(p,q);Y(p,p)=Y(p,p)+1/B1(i,3)+0.5*B1(i,4);Y(q,q)=Y(q,q)+1/B1(i,3)+0.5*B1(i,4);else %含有变压器的支路p=B1(i,1);q=B1(i,2);Y(p,q)=Y(p,q)-B1(i,5)/B1(i,3);Y(q,p)=Y(p,q);Y(p,p)=Y(p,p)+B1(i,5)/B1(i,3)+(1-B1(i,5))/B1(i,3);Y(q,q)=Y(q,q)+B1(i,5)/B1(i,3)+(B1(i,5)*(B1(i,5)-1))/B1(i,3);endendfor i=1:n1Y(i,i)=Y(i,i)+X(i,2); %计及补偿电容电纳enddisp('导纳矩阵为：');disp(Y); %显示导纳矩阵%初始化OrgS、DetaSOrgS=zeros(2*n-2,1);DetaS=zeros(2*n-2,1);%创建OrgS，用于存储初始功率参数h=0;j=0;for i=1:n %对PQ节点的处理if i~=isb&B2(i,6)==2 %不是平衡点&是PQ点h=h+1;for j=1:n%公式8-74%Pi=ei*(Gij*ej-Bij*fj)+fi*(Gij*fj+Bij*ej)%Qi=fi*(Gij*ej-Bij*fj)-ei*(Gij*fj+Bij*ej)OrgS(2*h-1,1)=OrgS(2*h-1,1)+real(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))+imag(B2(i,3))*(real (Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));OrgS(2*h,1)=OrgS(2*h,1)+imag(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))-real(B2(i,3))*(real(Y(i,j))*imag(B2(j ,3))+imag(Y(i,j))*real(B2(j,3)));endendendfor i=1:n %对PV节点的处理，注意这时不可再将h初始化为0if i~=isb&B2(i,6)==3 %不是平衡点&是PV点h=h+1;for j=1:n%公式8-75-a%Pi=ei*(Gij*ej-Bij*fj)+fi*(Gij*fj+Bij*ej)%Qi=fi*(Gij*ej-Bij*fj)-ei*(Gij*fj+Bij*ej)OrgS(2*h-1,1)=OrgS(2*h-1,1)+real(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))+imag(B2(i,3))*(real (Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));OrgS(2*h,1)=OrgS(2*h,1)+imag(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))-real(B2(i,3))*(real(Y(i,j ))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));endendend%创建PVU 用于存储PV节点的初始电压PVU=zeros(n-h-1,1);t=0;for i=1:nif B2(i,6)==3t=t+1;PVU(t,1)=B2(i,3);endend%创建DetaS，用于存储有功功率、无功功率和电压幅值的不平衡量h=0;for i=1:n %对PQ节点的处理if i~=isb&B2(i,6)==2h=h+1;DetaS(2*h-1,1)=real(B2(i,2))-OrgS(2*h-1,1); %delPiDetaS(2*h,1)=imag(B2(i,2))-OrgS(2*h,1); %delQiendendt=0;for i=1:n %对PV节点的处理，注意这时不可再将h初始化为0if i~=isb&B2(i,6)==3h=h+1;t=t+1;DetaS(2*h-1,1)=real(B2(i,1))-OrgS(2*h-1,1); %delPiDetaS(2*h,1)=real(PVU(t,1))^2+imag(PVU(t,1))^2-real(B2(i,3))^2-imag(B2(i,3))^2; %delUi endend% DetaS%创建I，用于存储节点电流参数i=zeros(n-1,1);h=0;for i=1:nif i~=isbh=h+1;I(h,1)=(OrgS(2*h-1,1)-OrgS(2*h,1)*sqrt(-1))/conj(B2(i,3));%conj求共轭endend%创建Jacbi(雅可比矩阵)Jacbi=zeros(2*n-2);h=0;k=0;for i=1:n %对PQ节点的处理if B2(i,6)==2h=h+1;for j=1:nif j~=isbk=k+1;if i==j %对角元素的处理Jacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3))+imag(I(h,1));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3))+real(I(h,1));Jacbi(2*h,2*k-1)=-Jacbi(2*h-1,2*k)+2*real(I(h,1));Jacbi(2*h,2*k)=Jacbi(2*h-1,2*k-1)-2*imag(I(h,1));else %非对角元素的处理Jacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3));Jacbi(2*h,2*k-1)=-Jacbi(2*h-1,2*k);Jacbi(2*h,2*k)=Jacbi(2*h-1,2*k-1);endif k==(n-1) %将用于内循环的指针置于初始值，以确保雅可比矩阵换行k=0;endendendendendk=0;for i=1:n %对PV节点的处理if B2(i,6)==3h=h+1;for j=1:nif j~=isbk=k+1;if i==j %对角元素的处理Jacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3))+imag(I(h,1));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3))+real(I(h,1));Jacbi(2*h,2*k-1)=2*imag(B2(i,3));Jacbi(2*h,2*k)=2*real(B2(i,3));else %非对角元素的处理Jacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3));Jacbi(2*h,2*k-1)=0;Jacbi(2*h,2*k)=0;endif k==(n-1) %将用于内循环的指针置于初始值，以确保雅可比矩阵换行k=0;endendendendenddisp('初始雅可比矩阵为：');disp(Jacbi);%求解修正方程，获取节点电压的不平衡量DetaU=zeros(2*n-2,1);DetaU=inv(Jacbi)*DetaS; %inv矩阵求逆% DetaU%修正节点电压j=0;for i=1:n %对PQ节点处理if B2(i,6)==2j=j+1;B2(i,3)=B2(i,3)+DetaU(2*j,1)+DetaU(2*j-1,1)*sqrt(-1);endendfor i=1:n %对PV节点的处理if B2(i,6)==3j=j+1;B2(i,3)=B2(i,3)+DetaU(2*j,1)+DetaU(2*j-1,1)*sqrt(-1);endend% B2%开始循环**********************************************************************while abs(max(DetaU))>prOrgS=zeros(2*n-2,1);h=0;j=0;for i=1:nif i~=isb&B2(i,6)==2h=h+1;for j=1:nOrgS(2*h-1,1)=OrgS(2*h-1,1)+real(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))+imag(B2(i,3))*(real (Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));OrgS(2*h,1)=OrgS(2*h,1)+imag(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))-real(B2(i,3))*(real(Y(i,j ))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));endendendfor i=1:nif i~=isb&B2(i,6)==3h=h+1;for j=1:nOrgS(2*h-1,1)=OrgS(2*h-1,1)+real(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))+imag(B2(i,3))*(real (Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));OrgS(2*h,1)=OrgS(2*h,1)+imag(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))-real(B2(i,3))*(real(Y(i,j ))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));endendend% OrgS%创建DetaSh=0;for i=1:nif i~=isb&B2(i,6)==2h=h+1;DetaS(2*h-1,1)=real(B2(i,2))-OrgS(2*h-1,1);DetaS(2*h,1)=imag(B2(i,2))-OrgS(2*h,1);endendt=0;for i=1:nif i~=isb&B2(i,6)==3h=h+1;t=t+1;% DetaS(2*h-1,1)=real(B2(i,2))-OrgS(2*h-1,1);DetaS(2*h-1,1)=real(B2(i,1))-OrgS(2*h-1,1);DetaS(2*h,1)=real(PVU(t,1))^2+imag(PVU(t,1))^2-real(B2(i,3))^2-imag(B2(i,3))^2;endend% DetaS%创建Ii=zeros(n-1,1);h=0;for i=1:nif i~=isbh=h+1;I(h,1)=(OrgS(2*h-1,1)-OrgS(2*h,1)*sqrt(-1))/conj(B2(i,3));endend% I%创建JacbiJacbi=zeros(2*n-2);h=0;k=0;for i=1:nif B2(i,6)==2h=h+1;for j=1:nif j~=isbk=k+1;if i==jJacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3))+imag(I(h,1));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3))+real(I(h,1));Jacbi(2*h,2*k-1)=-Jacbi(2*h-1,2*k)+2*real(I(h,1));Jacbi(2*h,2*k)=Jacbi(2*h-1,2*k-1)-2*imag(I(h,1));elseJacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3));Jacbi(2*h,2*k-1)=-Jacbi(2*h-1,2*k);Jacbi(2*h,2*k)=Jacbi(2*h-1,2*k-1);endif k==(n-1)k=0;endendendendendk=0;for i=1:nif B2(i,6)==3h=h+1;for j=1:nif j~=isbk=k+1;if i==jJacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3))+imag(I(h,1));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3))+real(I(h,1));Jacbi(2*h,2*k-1)=2*imag(B2(i,3));Jacbi(2*h,2*k)=2*real(B2(i,3));elseJacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3));Jacbi(2*h,2*k-1)=0;Jacbi(2*h,2*k)=0;endif k==(n-1)k=0;endendendend% JacbiDetaU=zeros(2*n-2,1);DetaU=inv(Jacbi)*DetaS;% DetaU%修正节点电压j=0;for i=1:nif B2(i,6)==2j=j+1;B2(i,3)=B2(i,3)+DetaU(2*j,1)+DetaU(2*j-1,1)*sqrt(-1);endendfor i=1:nif B2(i,6)==3j=j+1;B2(i,3)=B2(i,3)+DetaU(2*j,1)+DetaU(2*j-1,1)*sqrt(-1);endend% B2Times=Times+1; %迭代次数加1enddisp('迭代次数为：');disp(Times);disp('收敛时电压修正量为：：');disp(DetaU);for k=1:nE(k)=B2(k,3);e(k)=real(E(k));f(k)=imag(E(k));V(k)=sqrt(e(k)^2+f(k)^2);sida(k)=atan(f(k)./e(k))*180./pi;end%=============== 计算各输出量=========================== disp('各节点的实际电压标幺值E为(节点号从小到大排列)：'); disp(E); %显示各节点的实际电压标幺值E用复数表示disp('-----------------------------------------------------')disp('各节点的电压大小V为(节点号从小到大排列)：');disp(V); %显示各节点的电压大小V的模值disp('-----------------------------------------------------');disp('各节点的电压相角sida为(节点号从小到大排列)：');disp(sida); %显示各节点的电压相for p=1:nfor q=1:nC(p)=C(p)+conj(Y(p,q))*conj(E(q)); %计算各节点的注入电流的共轭值endS(p)=E(p)*C(p); %计算各节点的功率S = 电压X 注入电流的共轭值enddisp('各节点的功率S为(节点号从小到大排列)：');disp(S); %显示各节点的注入功率Sline=zeros(n1,5);disp('-----------------------------------------------------');disp('各条支路的首端功率Si为(顺序同您输入B1时一致)：');for i=1:n1p=B1(i,1);q=B1(i,2);Sline(i,1)=B1(i,1);Sline(i,2)=B1(i,2);if B1(i,6)==0Si(p,q)=E(p)*(conj(E(p))*conj(B1(i,4)./2)+(conj(E(p)*B1(i,5))-conj(E(q)))*conj(1./(B1(i,3)*B1(i,5))));Siz(i)=Si(p,q);elseSi(p,q)=E(p)*(conj(E(p))*((1-B1(i,5))/B1(i,3))+(conj(E(p))-conj(E(q)))*(B1(i,5)/B1(i,3)));Siz(i)=Si(p,q);endSSi(p,q)=Si(p,q);Sline(i,3)=Siz(i);ZF=['S(',num2str(p),',',num2str(q),')=',num2str(SSi(p,q))];disp(ZF);enddisp('-----------------------------------------------------');disp('各条支路的末端功率Sj为(顺序同您输入B1时一致)：');for i=1:n1p=B1(i,1);q=B1(i,2);if B1(i,6)==0Sj(q,p)=E(q)*(conj(E(q))*conj(B1(i,4)./2)+(conj(E(q)./B1(i,5))-conj(E(p)))*conj(1./(B1(i,3)*B1(i,5))));Sjy(i)=Sj(q,p);elseSj(q,p)=E(q)*(conj(E(q))*((B1(i,5)*(B1(i,5)-1))/B1(i,3))+(conj(E(q))-conj(E(p)))*(B1(i,5)/B1(i,3)));Sjy(i)=Sj(q,p);endSSj(q,p)=Sj(q,p);Sline(i,4)=Sjy(i);ZF=['S(',num2str(q),',',num2str(p),')=',num2str(SSj(q,p))];disp(ZF);enddisp('-----------------------------------------------------');disp('各条支路的功率损耗DS为(顺序同您输入B1时一致)：');for i=1:n1p=B1(i,1);q=B1(i,2);DS(i)=Si(p,q)+Sj(q,p);DDS(i)=DS(i);Sline(i,5)=DS(i);ZF=['DS(',num2str(p),',',num2str(q),')=',num2str(DDS(i))];disp(ZF);enddisp('-----------------------------------------------------');disp('各支路首端编号末端编号首端功率末端功率线路损耗');disp(Sline);六、运行结果及其分析是否采用默认数据？(1-默认数据;2-手动输入)1导纳矩阵为：2.9056 -11.5015i 0.0000 + 5.3173i -1.6606 +3.1617i -1.2450 + 2.3710i0.0000 + 5.3173i 0.0000 - 4.6633i 0.0000 + 0.0000i 0.0000 + 0.0000i-1.6606 + 3.1617i 0.0000 + 0.0000i 2.4904 - 4.7039i -0.8298 + 1.5809i-1.2450 + 2.3710i 0.0000 + 0.0000i -0.8298 + 1.5809i 2.0749 - 3.9089i初始雅可比矩阵为：11.1267 2.7603 -5.3173 0 -3.1617 -1.6606-3.0509 11.8762 0 -5.3173 1.6606 -3.1617-5.3173 0 5.3173 0 0 00 -5.3173 0 4.0092 0 0-3.3198 -1.7436 0 0 4.8217 2.69800 0 0 0 0 2.1000迭代次数为：4收敛时电压修正量为：：1.0e-05 *0.0349-0.2445-0.0101-0.5713-0.0931-0.0073各节点的实际电压标幺值E为(节点号从小到大排列)：0.9673 - 0.0655i 1.0252 - 0.1666i 1.0495 - 0.0337i 1.0500 + 0.0000i -----------------------------------------------------各节点的电压大小V为(节点号从小到大排列)：0.9695 1.0387 1.0500 1.0500-----------------------------------------------------各节点的电压相角sida为(节点号从小到大排列)：-3.8734 -9.2315 -1.8419 0各节点的功率S为(节点号从小到大排列)：-0.0000 + 0.0000i -0.5000 - 0.3000i 0.2000 + 0.1969i 0.3277 + 0.0443i -----------------------------------------------------各条支路的首端功率Si为(顺序同您输入B1时一致)：S(1,2)=-0.5-0.30713iS(1,3)=-0.24266-0.197iS(1,4)=-0.25734-0.11013iS(3,4)=-0.055551+0.0017528i-----------------------------------------------------各条支路的末端功率Sj为(顺序同您输入B1时一致)：S(2,1)=0.5+0.24606iS(3,1)=0.25555+0.1952iS(4,1)=0.2712+0.1014iS(4,3)=0.056496-0.057061i-----------------------------------------------------各条支路的功率损耗DS为(顺序同您输入B1时一致)：DS(1,2)=0-0.06107iDS(1,3)=0.012892-0.0018014iDS(1,4)=0.013863-0.0087295iDS(3,4)=0.00094545-0.055308i-----------------------------------------------------各支路首端编号末端编号首端功率末端功率线路损耗1.0000 + 0.0000i2.0000 + 0.0000i -0.5000 - 0.3071i 0.5000 + 0.2461i 0.0000 - 0.0611i 1.0000 + 0.0000i3.0000 + 0.0000i -0.2427 - 0.1970i 0.2556 + 0.1952i 0.0129 - 0.0018i 1.0000 + 0.0000i4.0000 + 0.0000i -0.2573 - 0.1101i 0.2712 + 0.1014i 0.0139 - 0.0087i3.0000 + 0.0000i4.0000 + 0.0000i -0.0556 + 0.0018i 0.0565 - 0.0571i 0.0009 - 0.0553i七、实验体会及感悟通过这次实验，首先让我对matlab软件有了初步的了解，对它强大的矩阵运算能力有了更深的体会，同时掌握了设置断点和断点调试的一般方法，结合课本上的程序流程图和参考资料上的例子单步跟踪调试，再一次的熟悉了牛顿拉夫逊法潮流计算的一般方法和步骤，对计算机计算潮流计算有了更进一步的认识，在学习潮流计算时，虽然依次学习了节点导纳矩阵，功率方程、雅可比矩阵，但不能将它们联系起来，更不知道其中的原委，通过程序的编写，知道了其中的联系，也知道了每个方程、矩阵在计算中的作用。
电力系统仿真实验报告
电力系统仿真实验报告电力系统仿真实验报告引言：电力系统是现代社会不可或缺的基础设施，它为我们的生活提供了稳定可靠的电力供应。
为了确保电力系统的安全运行，我们进行了一系列的仿真实验，以评估系统的性能、优化运行策略，并提出改进建议。
一、实验目的本次实验的主要目的是通过仿真模拟电力系统的运行情况，分析系统的稳定性、可靠性和经济性，并探索如何优化系统的运行策略。
二、实验方法我们使用了一款先进的电力系统仿真软件，该软件可以模拟电力系统的各个组成部分，包括发电机、输电线路、变电站等。
通过输入系统的参数和运行策略，我们可以获得系统在不同负荷情况下的运行状态和性能指标。
三、实验结果与分析1. 系统稳定性分析我们首先对系统的稳定性进行了仿真分析。
通过模拟系统在负荷突变和故障情况下的响应，我们评估了系统的稳定性。
实验结果显示，在负荷突变和故障发生时，系统能够迅速调整，保持稳定运行。
然而，我们也发现系统在某些情况下存在潜在的稳定性问题，需要进一步改进。
2. 系统可靠性评估为了评估系统的可靠性，我们对系统进行了故障模拟实验。
通过模拟不同部件的故障，我们分析了系统的可靠性指标，如可用性和平均故障间隔时间。
实验结果显示，系统在大部分故障情况下能够保持正常运行，但在某些故障情况下，系统的可靠性会受到一定影响。
我们建议在设计和运行中加强对系统的容错性和冗余性。
3. 系统经济性优化为了优化系统的经济性，我们进行了成本效益分析。
通过调整系统的运行策略和参数，我们评估了不同方案下的成本和效益。
实验结果显示，通过合理的调整发电机的输出功率和输电线路的容量，可以降低系统的运行成本，并提高系统的经济效益。
四、实验结论与建议通过本次仿真实验，我们得出了以下结论：1. 系统在大部分情况下表现出良好的稳定性和可靠性，但仍存在一些潜在的问题需要解决。
2. 加强系统的容错性和冗余性可以提高系统的可靠性。
3. 通过合理的调整运行策略和参数，可以降低系统的运行成本，并提高经济效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东交通学院 电力系统分析课程设计 报告书
院(部)别 信息科学与电气工程学院 班 级 学 号 姓 名 指导教师 时 间 2014.06.9-2013.06.13 课 程 设 计 任 务 书 题 目 电力系统分析课程设计 学 院 信息科学与电气工程学院 专 业 电气工程及其自动化 班 级 学生姓名 学 号
6 月 9 日至 6 月 13 日 共 1 周 指导教师(签字) 院 长(签字)
2014 年 6 月 13日 一、设计内容及要求 复杂网络牛顿—拉夫逊法潮流分析与计算的设计 电力系统潮流计算是电力系统中一项最基本的计算，设计内容为复杂网络潮流计算的计算机算法——牛顿-拉夫逊法。 首先，根据给定的电力系统简图，通过手算完成计算机算法的两次迭代过程，从而加深对牛顿-拉夫逊法的理解，有助于计算机编程的应用。 其次，利用计算机编程对电力系统稳态运行的各参数进行解析和计算；编程完成复杂网络的节点导纳矩阵的形成；电力系统支路改变、节点增减的程序变化；编程完成各元件的功率损耗、各段网络的电压损耗、各点电压、功率大小和方向的计算。 二、设计原始资料 给出一个4~6节点、环网、两电源和多引出的电力系统； 参数给定，可以选用直角坐标表示的牛拉公式计算，也可以选用极坐标表示的牛拉公式计算。 具体题目详见附录题单
三、设计完成后提交的文件和图表 1．计算说明书部分
设计报告和手算潮流的步骤及结果 2．图纸部分： 电气接线图及等值电路； 潮流计算的计算机算法，即程序；运算结果等以图片的形式附在设计报告中。
四、进程安排 第一天上午：选题，查资料，制定设计方案； 第一天下午——第三天下午：手算完成潮流计算的要求； 第四天上午——第五天上午：编程完成潮流计算，并对照手算结果，分析误差 第五天下午：答辩，交设计报告。
五、主要参考资料 《电力系统分析（第三版）》 于永源主编，中国电力出版社，2007年 《电力系统分析》，何仰赞 温增银编著，华中科技大学出版社，2002年版； 《电力系统分析》，韩桢祥主编，浙江大学出版社，2001年版； 《电力系统稳态分析》，陈珩 编，水利电力出版社； 成绩评定表 指导教师成绩 答辩小组成绩 总评成绩 摘 要 潮流计算，电力学名词，指在给定电力系统网络拓扑、元件参数和发电、负荷参量条件下，计算有功功率、无功功率及电压在电力网中的分布。潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条件，确定电力系统各部分稳态运行状态参数的计算。通常给定的运行条件有系统中各电源和负荷点的功率、枢纽点电压、平衡点的电压和相位角。待求的运行状态参量包括电网各母线节点的电压幅值和相角，以及各支路的功率分布、网络的功率损耗等。传统的潮流计算程序缺乏图形用户界面，结果显示不直观，难于与其他分析功能集成，网络原始数据输入工作量大且易于出错。结合电力系统的特点，对于复杂电力系统，根据定条件，应用牛顿-拉夫逊法进行计算，在手工计算中，由于涉及大量变量、微分方程、矩阵计算，求解很繁琐，计算不同系统时需要重新计算。运用 MATLAB软件进行仿真潮流计算，图形界面直观，运行稳定，计算准确，提高了计算速度，各个类的有效封装又使程序具有很好的模块性.可维护性和可重用性。 关键字： 潮流计算 牛拉法 Matlab 目录 1潮流计算........................................................................................................................................ 1 1.1潮流计算概述 ..................................................................................................................... 1 1.2潮流计算的要求 ................................................................................................................. 2 1.3潮流计算的优势 ................................................................................................................. 2 1.4潮流计算的用途 ................................................................................................................. 3 2 MATLAB简介 .................................................................................................................................. 4 2.1MATLAB概述 .................................................................................................................... 4 3牛顿-拉夫逊法概述 ...................................................................................................................... 5 3.1牛顿-拉夫逊基本原理 ....................................................................................................... 5 3.2直角牛顿-拉夫逊法潮流计算求解过程............................................................................ 6 4设计过程...................................................................................................................................... 12 4.1题目D ............................................................................................................................... 12 4.2牛顿拉夫逊法程序流程图 ............................................................................................. 211 4.3设计程序 ........................................................................................................................... 22 心得体会......................................................................................................................................... 25 参考文献......................................................................................................................................... 26 1潮流计算 1.1潮流计算概述 潮流计算是研究电力系统稳态运行情况的一种基本电气计算，常规潮流计算的任务是根据给定的运行条件和网路结构确定整个系统的运行状态，如各母线上的电压（幅值及相角）、网络中的功率分布以及功率损耗等。潮流计算的结果是电力系统稳定计算和故障分析的基础。通过潮流计算可以判断电网母线电压、支路电流和功率是否越限，如果有越限，就应采取措施，调整运行方式。对于正在规划的电力系统，通过潮流计算，可以为选择电网供电方案和电气设备提供依据。潮流计算还可以为继电保护和自动装置定整计算、电力系统故障计算和稳定计算等提供原始数据。 具体表现在以下方面： (1)在电网规划阶段,通过潮流计算,合理规划电源容量及接入点,合理规划网架,选择无功补偿方案,满足规划水平的大、小方式下潮流交换控制、调峰、调相、调压的要求。 (2)在编制年运行方式时,在预计负荷增长及新设备投运基础上,选择典型方式进行潮流计算,发现电网中薄弱环节,供调度员日常调度控制参考,并对规划、基建部门提出改进网架结构,加快基建进度的建议。 (3)正常检修及特殊运行方式下的潮流计算,用于日运行方式的编制,指导发电厂开机方式,有功、无功调整方案及负荷调整方案,满足线路、变压器热稳定要求及电压质量要求。 (4)预想事故、设备退出运行对静态安全的影响分析及作出预想的运行方式调整方案。 总结为在电力系统运行方式和规划方案的研究中，都需要进行潮流计算以比较运行方式或规划供电方案的可行性、可靠性和经济性。同时，为了实时监控电力系统的运行状态，也需要进行大量而快速的潮流计算。因此，潮流计算是电力系统中应用最广泛、最基本和最重要的一种电气运算。在系统规划设计和安排系统的运行方式时，采用离线潮流计算；在电力系统运行状态的实时监控中，则采用在线潮流计算。此外，电力系统潮流计算也是计算系统动态稳定和静态稳定的
