鉴定题库-电力电缆工技师30%试题
电力电缆工岗位理论知识考试题与答案
电力电缆工岗位理论知识考试题与答案1、电缆长期允许载流量是指（）。
A、电缆绝缘达到长期允许工作温度时的电流数值B、电缆导体达到长期允许工作温度时的电流数值C、电缆绝缘和导体达到长期允许工作温度时的电流数值D、电缆护层达到长期允许工作温度时的电流数值答案：B2、用机械敷设铜芯电缆时，用牵引头牵引不宜大于允许牵引强度()kg/mm2。
A、10B、7C、8D、9答案：B3、交联聚乙烯电缆金属护层采用单端接地方式时，接地线电流为（）。
A、阻性电流B、感性电流C、容性电流D、工作电流答案：C4、巡视电缆隧道和夜间巡视电缆线路设备，按规定()进行。
A、三人以上B、可以一人单独C、应由两人D、班组答案：C5、制作35kV交联聚乙烯绝缘大截面积电缆接头前，应对端部电缆进行()矫直处理。
A、人工B、加温C、外力D、机械答案：B6、电力线路发生接地故障时，在接地点周围区域将会产生（）。
A、感应电压B、接地电压C、短路电压D、跨步电压答案：D7、以()的地表开挖量进行各种地下管线探查、铺设、更换和修复的施工技术，即称为非开挖技术。
A、不开挖B、开挖C、最大D、最小答案：D8、在（）工件上钻孔时，可不加冷却液。
A、铝B、硬胶木C、紫铜D、结构钢。
答案：B9、在纯电容单相交流电路中，电压()电流。
A、超前B、滞后C、既不超前也不滞后D、相反180°答案：B10、在桥梁和隧道附近以及公路弯道和()的地点进行测绘作业时，应事先采取安全措施，安排专人担任安全指挥。
A、视线不清B、视线死角C、道路不清D、道路死角答案：A11、110kV及以上电缆耐压前须用()V摇表测其护层绝缘。
A、1000B、10000C、2500D、5000答案：B12、三相交流系统中使用的单芯电缆，应组成紧贴的正三角形排列（充油电缆及水底电缆可除外），并且每隔()应用绑扎带扎牢。
A、0.5mB、1.5mC、1mD、2m答案：C13、超高压电缆工井电缆设备的巡视周期为()。

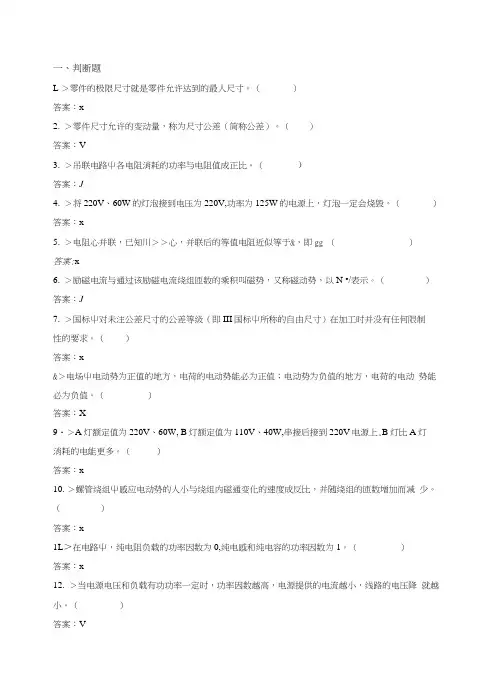

【精品】鉴定题库-变压器检修工技师30%试题.docx
一、判断题L ＞零件的极限尺寸就是零件允许达到的最人尺寸。
（）答案：x2.＞零件尺寸允许的变动量，称为尺寸公差（简称公差）。
（）答案：V3.＞吊联电路屮各电阻消耗的功率与电阻值成正比。
（）答案：J4.＞将220V、60W的灯泡接到电压为220V,功率为125W的电源上，灯泡一定会烧毁。
（）答案：x5.＞电阻心并联，已知川＞＞心，并联后的等值电阻近似等于&，即gg （）答案:x6.＞励磁电流与通过该励磁电流绕组匝数的乘积叫磁势，又称磁动势，以N •/表示。
（）答案：J7.＞国标屮对未注公差尺寸的公差等级（即III国标屮所称的自由尺寸）在加工时并没有任何限制性的要求。
（）答案：x&＞电场屮电动势为正值的地方，电荷的电动势能必为正值；电动势为负值的地方，电荷的电动势能必为负值。
（）答案：X9・＞A灯额定值为220V、60W, B灯额定值为110V、40W,串接后接到220V电源上,B灯比A灯消耗的电能更多。
（）答案：x10. ＞螺管绕组屮感应电动势的人小与绕组内磁通变化的速度成反比，并随绕组的匝数增加而减少。
（）答案：x1L＞在电路屮，纯电阻负载的功率因数为0,纯电感和纯电容的功率因数为1。
（）答案：x12.＞当电源电压和负载有功功率一定时，功率因数越高，电源提供的电流越小，线路的电压降就越小。
（）答案：V13.〉无功功率是不做功的功率，所以不起任何作用。
（）答案:x14.＞己知“i = 18sin（M+15°）V；”2=15sinX（砒+35°）V。
贝%=⑷+“2=33sin（M+50°）V。
（）答案:x15.＞在正弦交流电路中，电阻元件上的电压与电流同相，说明总电路电压和电流的初相一定为零。
（）答案：x16.＞在LC振荡电路中，电容器极板上的电荷达到最人值时，电路中的磁场能全部转变成电场能。
（）答案：J17.＞在LC振荡电路中，当电容器极板上的电荷放完瞬时，电路中的电流最大。

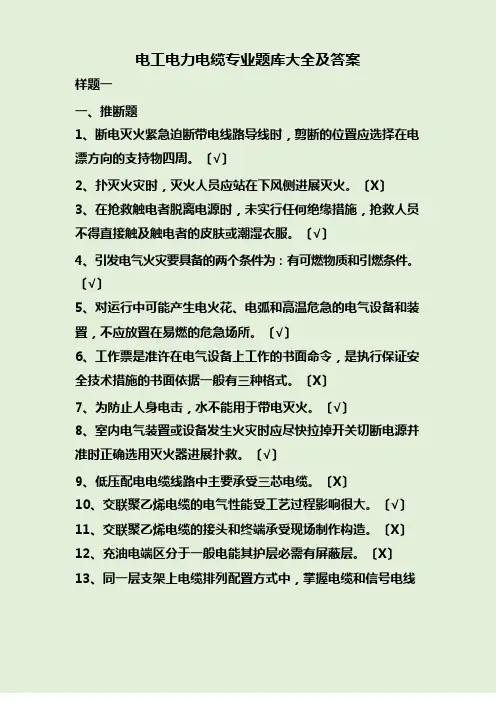

电工电力电缆专业题库大全及答案
电工电力电缆专业题库大全及答案样题一一、推断题1、断电灭火紧急迫断带电线路导线时，剪断的位置应选择在电漂方向的支持物四周。
〔√〕2、扑灭火灾时，灭火人员应站在下风侧进展灭火。
〔X〕3、在抢救触电者脱离电源时，未实行任何绝缘措施，抢救人员不得直接触及触电者的皮肤或潮湿衣服。
〔√〕4、引发电气火灾要具备的两个条件为：有可燃物质和引燃条件。
〔√〕5、对运行中可能产生电火花、电弧和高温危急的电气设备和装置，不应放置在易燃的危急场所。
〔√〕6、工作票是准许在电气设备上工作的书面命令，是执行保证安全技术措施的书面依据一般有三种格式。
〔X〕7、为防止人身电击，水不能用于带电灭火。
〔√〕8、室内电气装置或设备发生火灾时应尽快拉掉开关切断电源并准时正确选用灭火器进展扑救。
〔√〕9、低压配电电缆线路中主要承受三芯电缆。
〔X〕10、交联聚乙烯电缆的电气性能受工艺过程影响很大。
〔√〕11、交联聚乙烯电缆的接头和终端承受现场制作构造。
〔X〕12、充油电端区分于一般电能其护层必需有屏蔽层。
〔X〕13、同一层支架上电缆排列配置方式中，掌握电缆和信号电线可紧靠。
〔√〕14、直埋方式的 35kV 电缆，其综合投资约为一样输送容量架空线路的 10 倍。
〔X〕15、不滴油电力电缆适合用于严寒地区。
〔X〕16、油浸纸绝缘电缆的优点是耐热性好。
〔X〕17、铝芯、不滴流纸绝缘、铅包、钢带铠装、聚乙烯外护套电力电缆型号为 ZLQ22。
〔X〕18、电缆线芯常承受铜和铝，是由于它们的导磁率高。
〔X〕19、6~35kV 三芯交联聚乙烯电城线芯都有独立内护套。
〔X〕20、电缆施工时，一旦变脆很易损坏以致无法安装所以要求电缆具有耐低温性能。
〔√〕21、对敷设于户内电缆沟且无机械通风的电力电缆，环境温度应确定为最热月的日最高气温平均值+5c0。
〔√〕22、6kV 聚氢乙烯绝缘电力电缆绝缘屏蔽层外的金属带屏蔽层的作用是使导体与绝缘层良好接触。
〔X〕23、电缆型号中字母代表的含义依次是类别特征、绝缘类型、导体材料。

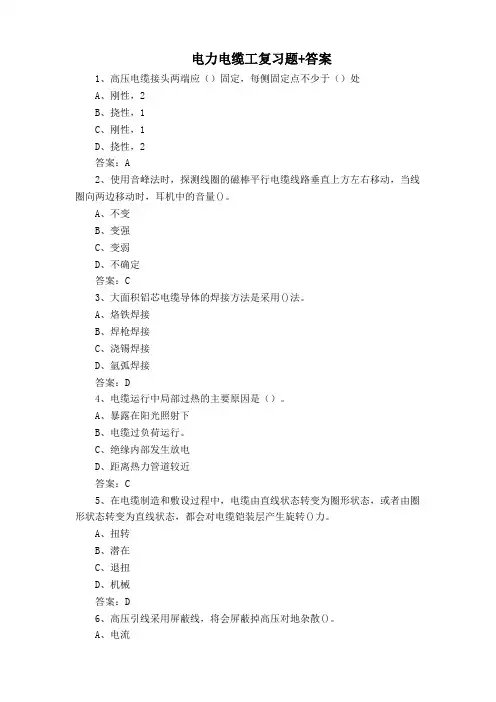

电力电缆工复习题+答案
电力电缆工复习题+答案1、高压电缆接头两端应（）固定，每侧固定点不少于（）处A、刚性，2B、挠性，1C、刚性，1D、挠性，2答案：A2、使用音峰法时，探测线圈的磁棒平行电缆线路垂直上方左右移动，当线圈向两边移动时，耳机中的音量()。
A、不变B、变强C、变弱D、不确定答案：C3、大面积铝芯电缆导体的焊接方法是采用()法。
A、烙铁焊接B、焊枪焊接C、浇锡焊接D、氩弧焊接答案：D4、电缆运行中局部过热的主要原因是（）。
A、暴露在阳光照射下B、电缆过负荷运行。
C、绝缘内部发生放电D、距离热力管道较近答案：C5、在电缆制造和敷设过程中，电缆由直线状态转变为圈形状态，或者由圈形状态转变为直线状态，都会对电缆铠装层产生旋转()力。
A、扭转B、潜在C、退扭D、机械答案：D6、高压引线采用屏蔽线，将会屏蔽掉高压对地杂散()。
A、电流D、电阻答案：A7、在铁道桥梁上敷设的电缆，设计规定采取防止振动、热伸缩以及风力影响下电缆()因长期应力疲劳导致断裂的保护技术措施。
A、金属护套B、钢带铠装C、金属屏蔽D、导体线芯答案：A8、于110kV及以上等级的电缆，改善电缆终端处电场分布的有效措施是（）。
A、胀铅B、延长电缆末端裸露的绝缘长度C、外半导电层环切整齐D、应力锥和反应力锥答案：D9、在直流高压作用下，泄漏电流表有明显摆动时可以判断电缆存在()。
A、断线B、闪络C、合格D、混合答案：B10、一次事故死亡（）及以上者为重大人身事故。
A、1人B、2人C、8人D、3人答案：D11、1kV以下三相四线制系统的电力电缆的中性线截面不宜小于相芯线截面的()%。
A、25B、16C、10012、110kVXLPE绝缘电力电缆当接头运行在可能浸水的情况时应采用（）方式进行接头密封。
A、封铅B、环氧混合物C、玻璃丝带D、机械答案：A13、开挖直埋电缆沟前，只有确知无地下管线时，才允许用机械开挖，机械挖沟应距离运行电缆()以外。
A、1mB、0.8mC、3mD、2m答案：D14、电流表、电压表应分别()在被测回路中。

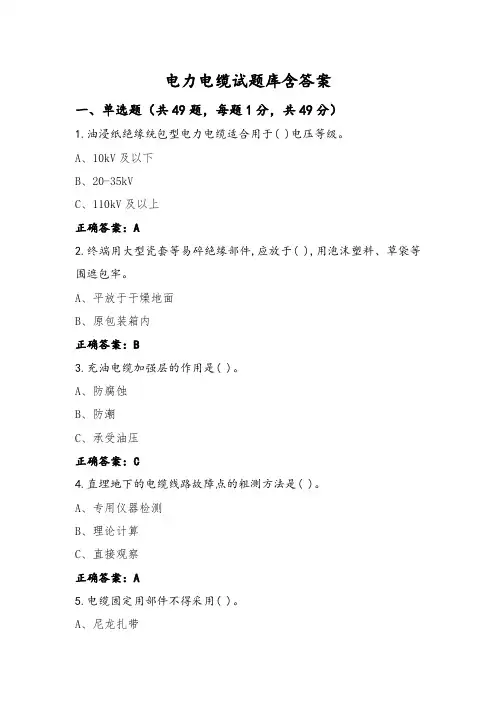

电力电缆试题库含答案
电力电缆试题库含答案一、单选题（共49题，每题1分，共49分）1.油浸纸绝缘统包型电力电缆适合用于( )电压等级。
A、10kV及以下B、20-35kVC、110kV及以上正确答案：A2.终端用大型瓷套等易碎绝缘部件,应放于( ),用泡沫塑料、草袋等围遮包牢。
A、平放于干燥地面B、原包装箱内正确答案：B3.充油电缆加强层的作用是( )。
A、防腐蚀B、防潮C、承受油压正确答案：C4.直埋地下的电缆线路故障点的粗测方法是( )。
A、专用仪器检测B、理论计算C、直接观察正确答案：A5.电缆固定用部件不得采用( )。
A、尼龙扎带B、镀塑金属扎带C、铁丝扎带正确答案：C6.直埋10kV电缆相互交叉时的最小净距为( )。
A、0.2mB、0.5mC、0.1m正确答案：B7.我国电力系统中,纯粹的电缆线路不装设( )。
A、负荷开关B、继电保护C、重合闸正确答案：B8.在有比空气重的爆炸性介质和火灾危险场所进行电缆沟道敷设时,应采用( )。
A、充沙电缆沟B、普通电缆沟C、塑料壁电缆沟正确答案：A9.交联聚乙烯绝缘电缆进水受潮时,由于电场和温度的作用而使绝缘内形成树枝老化现象,称为( )。
A、电化树枝B、电树枝C、水树枝正确答案：C10.|35kV及以上电缆明敷时,若采用水平敷设,应在直线段每隔( )处固定。
A、10mB、100mC、50m正确答案：B11.电缆外护套的作用是防止( )受外界环境腐蚀。
A、内衬层B、内护套C、铠装层正确答案：C12.自容式充油(铅包)电缆的最小弯曲半径为( )。
A、10B、15C、20正确答案：C13.在中性点直接接地系统中,油浸纸绝缘统包型电力电缆的统包层厚度( )。
A、较厚B、不变C、较薄正确答案：C14.更换不合格的护层保护器属于( )检修。
A、电缆附属设备B、电缆终端和接头C、电缆本体正确答案：A15.预制式终端一般用于( )塑料绝缘电缆。
A、35kV及以下B、110kV及以下C、110kV及以上正确答案：A16.对于绕包型电缆,改善铅包口电场分布的有效措施是( )。
电力线路技师试题及参考答案
电力线路技师试题及参考答案一、单选题（共45题，每题1分，共45分）1.架空电线路跨越接触网时,与接触网的垂直距离220kV电线路,不少于（）。
A、6000mmB、3000mmC、4000mmD、5000mm正确答案：C2.二次回路接线工作完成后,要进行交流耐压试验,试验电压为( ),持续1min。
A、2500VB、500VC、220VD、1000V正确答案：D3.道德规范是一定社会为了调整人们之间以及个人与( )之间的关系。
A、企业B、社会C、家庭D、班组正确答案：B4.当电路为正序而负载为容性时，常用的无功电能表都会( )。
B、反转C、转快D、转慢正确答案：B5.隧道内敷设电缆时,钢索每隔（）设一耐张段。
A、500～600mB、300～500mC、200～300mD、600～700m正确答案：B6.故障出现时，保护装置动作将故障部分切除，然后重合闸，若是稳定性故障，则立即加速保护装置动作将断路器断开，叫( )保护。
A、重合闸前加速B、重合闸C、重合闸后加速D、二次重合闸正确答案：C7.在240mm厚的墙内安装配电箱时,其后壁需用10mm厚石棉板及铅丝直径为2mm、孔洞为（）的铅丝网钉牢,再用1:2水泥砂浆抹好以防开裂。
A、10mmB、30mmD、25mm正确答案：A8.配电装置中,代表A相的相位色为（）。
A、红色B、黄色C、淡蓝色D、绿色正确答案：B9.控制电缆头接地线截面不得小于（）。
A、25mm²B、4mm²C、2.5mm²D、16mm²正确答案：C10.尊重旅客货主主要表现在对旅客货主人格的尊重,对旅客货主乘车运货过程中( )的满足。
A、正当要求B、个人需求C、所有要求D、部分要求正确答案：A11.职业道德不仅是从业人员在职业活动中的行为标准和要求,而且是本行业对社会所承担的( )和义务。
A、社会责任B、产品质量C、道德责任D、服务责任正确答案：C12.对新参加工作已满( )的电力人员,应进行《铁路电力安全工作规程》考试。
电力电缆试题库(含参考答案)
电力电缆试题库（含参考答案）一、单选题（共49题，每题1分，共49分）1.三芯自容式充油电力电缆适合用于( )电压等级。
A、35kV-110kVB、10kV及以下C、20-35kV正确答案：A2.|XLPE电缆采用单端接地方式时,若电缆绝缘恶化,接地线的容性电流( )。
A、减小B、增大C、不变正确答案：B3.电力电缆接近热力管道敷设,会导致( )。
A、绝缘受潮B、电缆过热C、过电压正确答案：B4.装卸电缆时,应( )起吊。
A、直接推下B、在缆电盘中心孔穿进一钢轴C、将钢丝绳直接穿入电缆盘内孔正确答案：B5.塑料电缆绝缘外无防水金属护套时,常采用( )材料进行附件密封。
A、普通塑料B、防水带及防水密封胶C、金属密封正确答案：B6.将电缆导体连通,而将金属护套、接地屏蔽层和绝缘屏蔽在电气上断开的中间接头是( )。
A、直通接头B、转换接头C、绝缘接头正确答案：C7.直埋电缆下面和上面均应铺厚度为( )的软土或沙层。
A、100mmB、120mmC、80mm正确答案：A8.电缆外护套的作用是防止( )受外界环境腐蚀。
A、内护套B、铠装层C、内衬层正确答案：B9.电力电缆敷设过程中弯曲半径过小,会导致( )。
A、机械损伤B、电缆过热C、过电压正确答案：A10.整体式预制型直通接头和绝缘接头中,主要区别在于( )两侧铜保护壳之间装有绝缘子或绝缘衬垫。
A、直通接头B、两种接头均有C、绝缘接头正确答案：C11.目前,在电缆线路上应用的最广泛的中间接头是( )。
A、挤塑摸塑型B、预制型C、包带摸塑型正确答案：B12.1kV五芯(3+2)聚氯乙烯绝缘电力电缆,3指3根相线,2指( )。
A、线(地线)D:2根N线B、2根相线C、1根N线和1根P正确答案：C13.电缆特别适合用于( )。
A、小城镇B、大都市C、农村正确答案：B14.对敷设于土壤的电力电缆,选择截面时,环境温度应确定为( )。
A、最热月的日最高气温平均值B、埋深处的最热月平均地温C、通风设计温度正确答案：B15.一般地,选择电缆截面需要考虑( )等因素。
电力线路技师试题与答案
电力线路技师试题与答案一、单选题（共45题，每题1分，共45分）1.组织事故调查组的机关或者铁路管理机构应当自事故调查组工作结束之日起（）内,根据事故调查报告,制作事故认定书。
A、4日B、15日C、7日D、10日正确答案：B2.铁路属于一级电力负荷的是（）。
A、铁路局通信枢纽B、工厂C、医院D、铁路局电子计算中心站正确答案：D3.敷设于水中的电缆，必须贴于水底，有条件时宜埋入河床（）以下。
A、1mB、0.5mC、0.8mD、2m正确答案：B4.一台配电变压器的型号为S9～630/10，该变压器的额定容量为( )。
A、630MV•AB、630kV•AC、630V•AD、630kW正确答案：B5.自动闭塞架空线路高压导线，应在全区段进行换位，宜每( )换位一次。
A、4～5kmB、1～2kmC、2～3kmD、3～4km正确答案：D6.熔体的反时限特性是指( )。
A、熔断时间与过电流无关B、过电流越大,熔断时间越长C、过电流越大,熔断时间越短D、过电流越小,熔断时间越短正确答案：C7.配电变压器台架安装时,要求在安装跌落式熔断器时其熔丝管轴线与地垂线有( )的夹角。
A、15°～30°B、25°～10°C、10°～15°D、1°～5°正确答案：A8.铁路职工“想旅客、货主之所想,急旅客、货主之所急”,促进了社会( )建设。
A、企业文化B、物质文明C、道德风尚D、道德规范正确答案：C9.变压器中性点消弧线圈的作用是( )。
A、补偿网络接地时的电容电流B、提高电网的电压水平C、消除潜供电流D、限制变压器故障电流正确答案：A10.厂房内电缆沿墙敷设时, 1kV以下电缆与绝缘导线间的净距为（）。
A、300mB、100mC、250mD、350m正确答案：B11.对不合格的变压器油应( )处理。
A、加入新的变压器油B、用化学“再生”方法C、加入干焊剂D、抛弃正确答案：B12.道德规范是一定社会为了调整人们之间以及个人与( )之间的关系。
11-048《电力电缆工(第二版)》技师理论试卷1D资料
(11-048)电力职业技能鉴定考试《电力电缆工（第二版）》技师理论试卷注意事项: 1 答卷前将装订线左边的项目填写清楚。
2 答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。
3 本试卷共有6道大题，满分100分，考试时间120分钟。
一、选择题（请将正确答案的代号填入括号内，每题1分，共20题）1. 如图A-3所示电路，恒流源1A ，恒压源3V ，则在1Ω电阻上消耗功率为（ ）。
图A-3(A)4W ； (B)1W ； (C)3W ； (D)2W 。
答案:B2. 依照对称分量法可把三相不对称的正弦量分解为（ ）对称分量。
(A)正序； (B)负序； (C)零序； (D)正序、负序、零序三组。
答案:D3. 聚四氟乙烯（定向）薄膜，抗拉强度为（ ）kg /mm 2。
(A)2～8； (B)3～10； (C)5～12； (D)7～15。
答案:B4. 为防止变压器中性点出现过电压，应在中性点装设（ ）。
(A)接地开关； (B)避雷器； (C)电流互感器； (D)电压互感器。
答案:B5. 在有些防火要求很高的地方，一般应从技术上考虑采用阻燃性的（ ）外护层电缆，以限制火灾的发生和蔓延。
(A)PE ； (B)PVC ； (C)麻被； (D)橡皮。
答案:A6. 电缆线路的（ ）工作主要有：技术资料管理；技划的编制；备品的管理；规程的制定、检查和监督执行；培训五个方面。
(A)原始装置记录； (B)线路设计书； (C)技术管理； (D)设计书及图样。
答案:C7. 焊机一次线圈的绝缘电阻应不小于（ ）M Ω。
(A)0.5； (B)1； (C)10； (D)200。
答案:B8. 在超高压电缆接头中，仅能作为塑料电缆接头专用工具的是（ ）。
(A)电缆校直机； (B)绝缘绕包机； (C)真空装置； (D)液压装置。
答案:B9. 在护套交叉互联的接地方式中，护层保护器一般被安装在电缆（ ）的位置。
(A)直线接头； (B)绝缘接头； (C)终端； (D)随意。
电力电缆试题库(含参考答案)
电力电缆试题库（含参考答案）一、单选题（共49题，每题1分，共49分）1.在三相四线式380V电源供电的电气设备或者单相设备与三相设备共用的电路,应选择()漏电保护装置。
A、三相四极式B、三相三极和单相二极两种C、三相三极式正确答案：A2.充油电缆的线芯采用()。
A、圆形B、中空圆形C、椭圆形正确答案：B3.直埋电缆时,保护盖板应在电缆中心且不倾斜,其宽度应超过电缆两侧各()。
A、20mmB、50mmC、30mm正确答案：B4.交联聚乙烯电缆()内部含有杂质、水分、微孔时,易发生树枝老化现象。
A、屏蔽层B、绝缘层C、外护层正确答案：B5.电力电缆排管敷设时,为便于检查和敷设应设置电缆人井,其间距不宜大于()。
A、50mB、60mC、70m正确答案：A6.红外热像仪测温能()。
A、可以远方给出测量信号B、按照巡视周期到现场测量C、将数据通过光纤上传正确答案：B7.铝芯、不滴流纸绝缘、铅包、钢带铠装、聚氯乙烯外护套电力电缆型号为()。
A、ZQ21B、ZLQ22C、ZLQD22正确答案：C8.长度较长、输送容量较小的单相交流电力电缆的接地方式宜采用()。
A、两端加保护器接地B、两端直接接地C、一端直接接地,一端加保护器接地正确答案：B9.低于规定温度敷设电缆时应采取加热措施,塑料绝缘电缆的规定敷设温度是()。
A、—10°B、0°C、5°正确答案：B10.中性点不接地系统且接地故障持续时间不超过2h,电缆电压等级包括()。
A、0.6/1B、6/10C、26/35正确答案：C11.电缆敷设过程中应选择合理的敷设牵引方向,一般()敷设。
A、任意B、从弯曲部分向平直部分C、从平直部分向弯曲部分正确答案：C12.电缆外护套的材料通常是()。
A、聚氯乙烯或聚乙烯B、钢带或钢丝C、铝带或铝丝正确答案：A13.电缆线路工程验收各阶段完成后必须填写()。
A、阶段验收记录和整改记录B、施工记录C、安全记录正确答案：A14.在交流电压下,随电压作用时间增加,绝缘层击穿场强()。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、判断题1.>1kV及以下中性点接地系统的电气设备均应采用保护接零、接地措施。
( )答案：√2.>日光灯并联电容器的目的是改善电压，增加感性阻抗便于启动。
( )答案：×3.>水底电缆应采用整根的电缆，中间不允许有软接头。
( )答案：×4.>水底电缆应采用整根的电缆，中间不允许有软接头。
( )答案：×5.>在抽真空工作时，可以允许电缆终端，接头内有少量油积聚。
( )答案：×6.>电缆故障的定点方法主要有两种：感应法、声测法。
( )答案：√二、选择题1.>自容式充油电缆的油道内径一般为( )mm。
(A)10～16；(B)12～18；(C)14～20；(D)16～22。
答案：B2.>不能用来作为交联电缆真空去潮的干燥介质为( )。
(A)氮气；(B)氧气；(C)干燥空气；(D)干燥空气和氮气。
答案：B3.>如图A-3所示电路，恒流源1A，恒压源3V，则在1Ω电阻上消耗功率为( )。
图A-3(A)4W；(B)1W；(C)3W；(D)2W。
答案：B4.>依照对称分量法可把三相不对称的正弦量分解为( )对称分量。
(A)正序；(B)负序；(C)零序；(D)正序、负序、零序三组。
答案：D5.>铠装用的钢带，钢丝一般是用( )制造。
(A)铁皮；(B)低碳钢；(C)中碳钢；(D)高碳钢。
答案：B6.>聚四氟乙烯(定向)薄膜，抗拉强度为( )kg/mm 2。
(A)2～8；(B)3～10；(C)5～12；(D)7～15。
答案：B三、计算题1.>有一日光灯电路额定电压为220V ，电路电阻为200Ω，电感为1.66H ，试计算这个电路的有功功率、无功功率、视在功率和功率因数。
答案：解： L 22 3.1450 1.66521X fL π==⨯⨯⨯=Ω558Z ==ΩI ＝U /Z ＝220/558＝0.394A所以：222000.39431P I R ==⨯=W(1分) Q ＝I 2X L ＝0.3942×521＝80.9var(1分) S ＝I 2Z ＝558×0.3942＝86.62V A(1分)c o s =/31/86.62=0P S φ= (1分)答：此电路有功功率为31W ，无功功率为80.9var ，视在功率为86.62V A ，功率因数为0.3578。
(1分)2.>已知一个正弦电压的频率为50Hz ，有效值为V ，t ＝0时瞬时值为10V ，试写出此电压瞬时值表达式。
答案：解：因为f ＝50Hz 所以：角频率ω＝2πf ＝100πrad/s(1分)又因为电压有效值U ＝V 则电压幅值为m 102=20VU ⨯ (1分)当t ＝0时，U ＝10V由于100πt ＝0 即sin φ＝1/2 φ＝30°或150°(1分) 故此电压瞬时值表达式为：U ＝20sin(100πt ＋30°)V 或者U ＝20sin(100πt ＋150°)V(1分)答：电压瞬时值表达式为：U ＝20sin(100πt ＋30°)V 或者 U ＝20sin(100πt ＋150°)V(1分)3.>已知国产110kV 自容式充油电缆结构尺寸参数为：电缆线芯截面积A c ＝400mm 2；线芯半径r c＝14.7mm ；试计算线芯连接管半径和长度。
答案：解：取A 1＝0.8A c L 1＝6r221c c=0.8r r A ππ- (1分)则x r =(1分)x .7=17.8r (mm)(1分)L 1＝6×17.8＝106.8(mm)(1分)答：连接管半径为17.8mm ，连接管长度为106.8mm 。
(1分)4.>用数字表达式表示三相敷设于一直线上，金属屏蔽层中感应电压。
答案：解：)()()()s12sm s m 21/2j U I XX X X ⎡⎤=++-⎣⎦ (V/m)(1分)U s2＝－j I 2X s (V/m)s 32s ms m =/2)(+)+(1/2)j ()U I X X X X ⎡⎤-⎣⎦(V/m)(1分)式中 X 1＝X 3＝X s ＝2ωln2×10－7(Ω/m) X a ＝X b ＝X m ＝2ωln2×10－7(Ω/m) (1分)答：感应电压分别为)()()()2sm s m 21/2j I XX X X ⎡⎤++-⎣⎦、2s j I X-、5.>某一负荷P ＝50kW 采用380/220V 低压供电，供电距离为150m ，按允许电压损失选择电线电缆截面积方式，这条铝芯电缆截面该是多少?(已知计算常数为46.3，线路允许电压损失为5%)答案：解：公式MS C u ∑≥∆ (2分) 计算5015032.4746.35MS C u⨯===∆⨯ mm 2(1分)答：选用35mm 2铝芯电缆较为合适。
(2分)6.>写出单位长度下电缆线芯直流电阻表达方式，并解释式中字母的含义。
(数据可略)答案：解：()2012345120R k k k k kAραθ⎡⎤=+-⎣⎦(0.5分)解释：R为单位长度线芯0℃时直流电阻，Ω/m；(0.5分)A为线芯截面积；(0.5分)ρ20为线芯20℃时材料电阻率；(0.5分)α为电阻温度系数；(0.5分)k1为单根导体加工过程引起金属电阻增加系数；(0.5分)k2为绞合电缆时，使单线长度增加系数；(0.5分)k3为紧压过程引入系数；(0.5分)k4为电缆引入系数；(0.5分)k5为公差引入系数。
(0.5分)四、简答题1.>可控硅导通和截止的必要条件是什么?答案：导通条件：阳极和阴极之间加正向电压，控制极加正触发脉冲信号。
(3分) 截止条件：可控硅电流小于维持电流(电流电压减少至一定数值或将可控硅加上反向电压)。
(3分)2.>交联聚乙烯绝缘电缆内半导体屏蔽层有何作用?答案：(1)线芯表面采用半导体屏蔽层可以均匀线芯表面不均匀电均的作用；(1.5分)(2)防止了内屏蔽与绝缘层间接触不紧而产生气隙，提高电缆起始放电电压；(1.5分)(3)抑制电树或水树生长；(1.5分)(4)通过半导体屏蔽层热阻的分温作用，使主绝缘温升下降，起到热屏蔽作用。
(1.5分)3.>三层共挤指哪三层?有何优点?答案：三层共挤指内、外半导电层和绝缘层。
(1.5分)它的优点是：(1)可以防止在主绝缘层与导体屏蔽，以及主绝缘层与绝缘屏蔽之间引入外界杂质；(1.5分)(2)在制造过程中防止导体屏蔽和主绝缘层可能发生的意外损伤，因而可以由于半导体电层的机械损伤而形成突刺；(1.5分)(3)使内外屏蔽与主绝缘层紧密结合在一起，从而提高起始游离放电电压。
(1.5分)五、绘图题1.>如图E-87，为一个RL串联电路图，请画出矢量关系图，电压三角形，阻抗三角形。
图E-87答案：矢量图为：图E-88。
图E-882.>如图E-89，标出冷冻法制作高落差电缆下终端头及冷冻盒结构的各部名称。
答案：如图E-90、E－91所示。
图E-90 冷冻法制作高落差电缆下终端头1-电缆；2-冷冻盒；3-下终端头制作位置；4-电缆上端图E-91 冷冻盒（单位：mm）（a）冷冻盒；（b）装有保温箱的冷冻盒1－电缆；2－石棉密封；3－液氮注入口；4－氮气出口；5－冷冻盒；6－保温箱；7－保温层3.>如图E-92，标出220kV双室式塞止接头的结构各部分名称。
答案：如图E-93。
图E-93 220kV双室式塞止接头的结构1- 环氧树脂套管；2-电缆室增绕绝缘；3-电缆；4-填充绝缘；5-芯管；6-导体连接；7-带有绝缘的电极；8-轴封螺帽；9-密封垫圈；10-外腔增绕绝缘；11-外壳；12-密封垫圈；13-油嘴；14-接地端子；15-封铅六、论述题1.>解释U0/U并说明接地方式单相接地允许时间和电缆绝缘等级。
答案：(1)电缆及附件标称电压表示方法为U0/U，其中U0为设计用每相导体与外屏蔽之间的额定设计电压(有效值)，U为系统标称电压，为系统线电压有效值。
同一系统电压下有着不同绝缘等级的电缆，其选择由接地方式及单相接地允许时间所决定。
(5分)(2)选用电缆绝缘等级时分两大类：第一类短路故障可在1h内切除(径向电场分布的电缆允许延长到8h)；第二类为不包括第一类的所有系统。
A类：接地故障应尽快切除，时间不大于1min；B类：故障应短时切除，时间不超过1h；C类：可承受不包括A类和B类在内的任何故障系统。
(5分)2.>为什么要升高电压来进行远距离输电?答案：远距离传输的电能一般是三相正弦交流电，输送的功率可用P来计算。
(2分)从公式可看出，如果传输功率不变，则电压愈高，电流愈小，这样就可以选用截面较小的导线，节省有色金属。
(2分)在输送功率的过程中，电流通过导线会产生一定的电压降，如果电流减小，电压降则会随电流的减小而降低。
(2分)所以，提高输送电压后，选择适当的导线，不仅可以提高输送功率，而且还可以降低线路的电压降，改善电压质量。
(4分)3.>电缆的外护层，应符合哪些要求?答案：(1)交流单相回路的电力电缆，不得有未经非磁性处理的金属带、钢丝铠装。
(2.5分)(2)在潮湿、含化学腐蚀环境或易受水浸泡的电缆，金属套、加强层、铠装层、铠装上应有挤塑外套，水中电缆的粗钢丝铠装尚应有纤维外被。
(2.5分)(3)除低温-20℃以下环境或药用化学液体浸泡场所，以及有低毒难燃性要求的电缆挤塑外套宜用聚乙烯外，可采用聚氯乙烯外套。
(2.5分)(4)用在有水或化学液体浸泡场所的6～35kV重要性或35kV以上交联聚乙烯电缆，应具有符合使用要求的金属塑料复合阻水层、铅套或膨胀式阻水带等防水构造。
敷设于水下的中、高压交联聚乙烯电缆还宜具有纵向阻水构造。
(2.5分)。
